产品简介

PRO.R-132国密门禁读卡器兼容国密CPU卡近距离读写功能，还支持远距离2.4G半有源标签识读功能。

国密读卡部分

内嵌高安全密码模块,支持SM1算法，具有极高的安全性，感应灵敏度高，抗干扰能力强，刷卡距离远,读卡速度快，性能稳定，兼容性好。

· 高安全认证模块，使用SM1算法。

· 支持CPU卡

· 完善的密钥管理体系，门禁密钥由客户生成与管理，操作简单。

· 安全认证，实现"一卡一密，一次一密"

· 感应灵敏度高、抗干扰能力强。

远距离识读部分

读卡器内置125K低频触发和2.4G无线收发模块，既可以远距离识读半有源标签，还可以作为无线感知网络的基站采集、转发、控制物联网设备信息。可以实现人员轨迹、资产管理、环境监测、能耗管理等功能。

· 集成125K低频触发信号，精确控制考勤和签到范围；

· 集成2.4G远距离数据识读，可以在线人员监测，人员轨迹等功能；

· 集成2.4G收发功能，可以接收告警信号；

· 可以支持人员轨迹、资产管理、能耗管理、环境监测等功能。

· 支持RS485和韦根输出，可设置韦根26和韦根34。

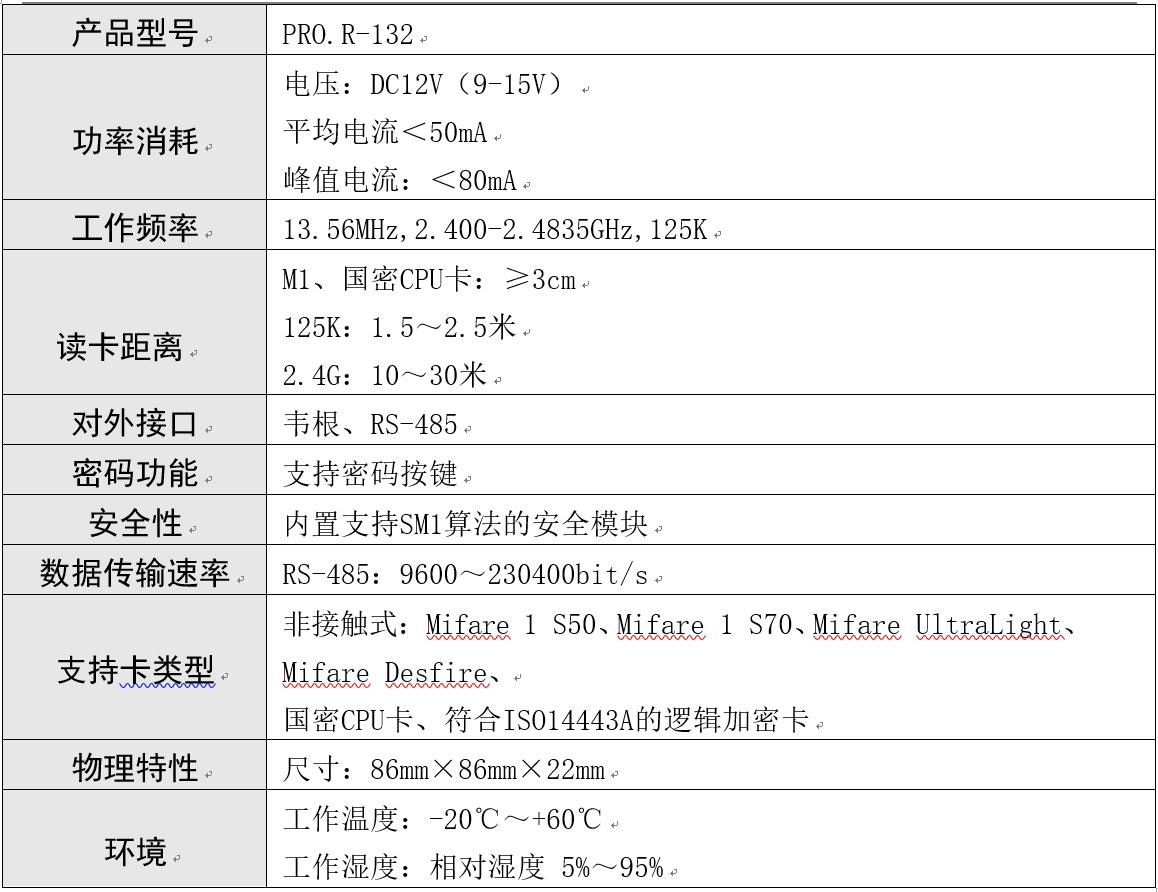

技术参数：

操作说明

功能说明：

门禁读卡器上电时，先进行自检，自检结束后蜂鸣器连续短响3声以示开机成功，用户可正常使用。

1. 国密CPU卡识读功能；

刷卡时当国密CPU卡鉴别合法后，门禁读卡器蜂鸣器响1声；

刷卡时当国密CPU卡鉴别不合法后，门禁读卡器蜂鸣器响2声。

2. 密码按键功能；

密码长度默认为6位数字，以"#"结束；

当按下任意数字时，绿色背光灯都闪烁一次。

3. 远距离半有源标签识读功能。

当门禁读卡器识读到远距离半有源标签时，蜂鸣器响1声，该设置默认是关闭状态。

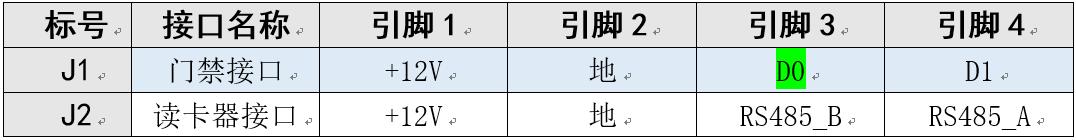

接口定义：

门禁读卡器有2种连接方式：

1. 采用我司门禁读卡器，选用传统门禁控制器，这时选用JI韦根接口接入门禁控制器即可实现国密门禁功能和远距离无感开门；

2. 采用我司感控系统实现智能楼宇，采用J2 RS485接口接入感控主机，即可以实现国密门禁也可以实现物联网数据采集终端功能。

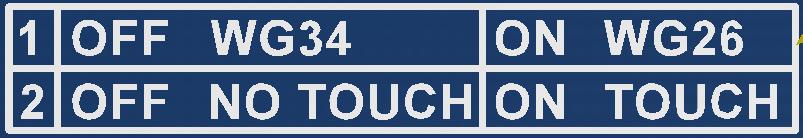

模式选择：

读卡器出厂默认为WG26输出，触摸开门。

拨码开关1脚选择左边 "OFF"为WG34，右边"ON"为WG26；

拨码开关2脚选择左边 "OFF"为直接开门，右边"ON"为触摸开门。

功能逻辑：

当门禁读卡器启用远距离无感开门功能时，门禁读卡器面板数字区域为触摸范围。

读卡器有两种工作模式：

1. 当读卡器设置为"直接开门"时，当人员携带有开门权限标签进入该读卡器触发范围时，门禁控制器直接开锁，进门人员可以直接推门进入。当超时未进门而门锁再次锁上时，需要触摸一下触摸区域实现再次开锁；

2. 当读卡器设置为"触摸开门"时，需要伸手触摸一下触摸区域门禁控制器才会开锁。

结构安装

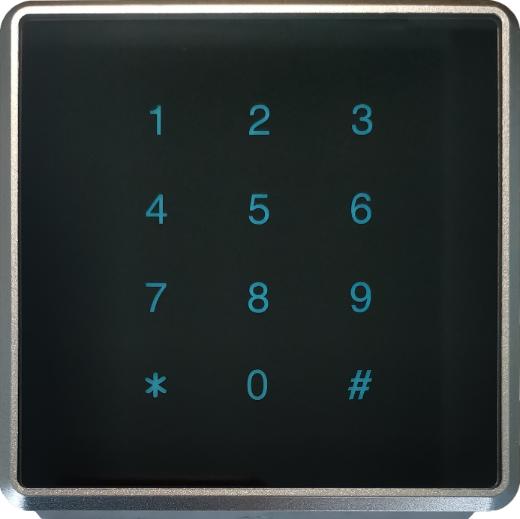

设备图片

安装方式

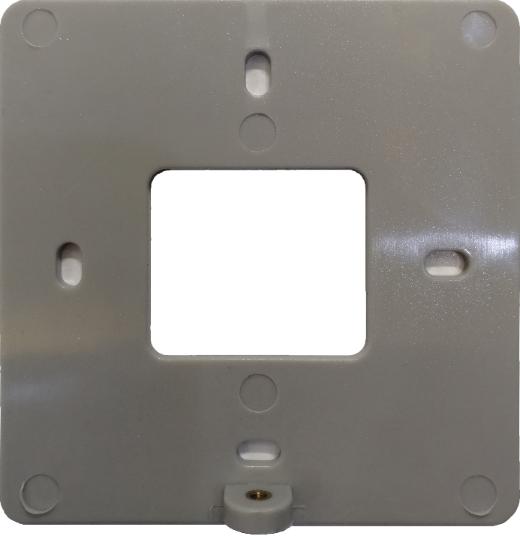

先把读卡器底壳安装在合适位置，再把读卡器上部分固定在底壳上。

随机配件

1. XH2.54 4Pin单头连接线 1根

2. 膨胀螺丝 4组

3. 合格证 1张

4. 保修卡 1张
