一、试验目的
电气设备的某些部分与土壤有良好的连接，称为接地。埋在土壤中并与之直接接触的金属体和互相连接的金属体，统称为接地体（或接地极）。将接地体与电气设备应接地的部分连接起来的金属导线叫做接地线。接地体和接地线即组成了接地装置。试验目的：一是为了安全，防止电气设备绝缘损坏时使工作人员遭受触电危险的保护措施，以及防止雷击的避雷针和避雷器的防雷接地等；二是为了保证电气设备正常运行而需要的某点工作接地。本集以接地线为例，介绍接地线试验的技术与方法。
二、测试原理、
接地线试验包括直流电阻试验和接地操作杆交流试验。接地操作杆交流试验方法与12集验电器原理一样，本集不重复。
1、技术标准
根据DL/T 976-2005《带电作业工具、装置和设备预防性试验规程》及 DL/T 878-2004《带电作业用绝缘工具试验导则》的规定：接地线及接地短路装置直流电阻试验电阻值符合规定：接地线规格（mm2)/平均每米的电阻值（mn): 10/1.98, 16/1.24, 25/0.79, 50/0.40, 70/ 0.28, 95/0.21,120/0.16。

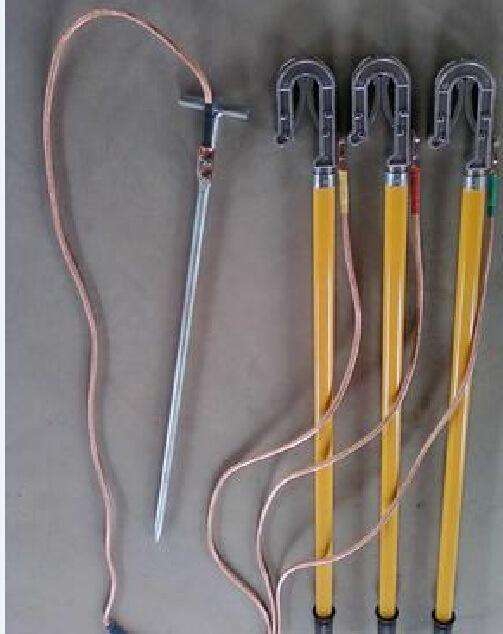

2、被试品：接地线
3、测试设备：直流电阻测试仪
4、接线图
三、操作步骤
1、接线。将直流电阻测试仪通过2根电流引线和一根电压引线与被计两端相连接，注意将2根电压引线接在2根电流引线的内侧。
2、对被试品进行外观及尺寸检查。
携带型接地及接地短路装置的电缆与金属端头的连接部位抗疲劳性能良好，连接部位要有防止松动、滑动和转动的措施，连接线夹应与导线表面形状相配。
电缆的绝缘护层应完好、无损，接地操作杆的绝缘部件应光滑，无气泡、皱纹、开裂，玻璃纤维布与树脂间黏接完好，杆段间连接牢固，绝缘件与金属件应连接牢固可靠。
短路电缆、短路条、接地电缆的横截面应符合有关标准的要求。
3、先测量各接线鼻间两端的长度，根据测得的直流电阻值，算出每米的电阻值。测试应大于30A, 测试如符合规定，则为合格。
四、注意事项
1、进入专业现场，应将使用的绝缘工具放置在绝缘的垫上。
五、推荐产品

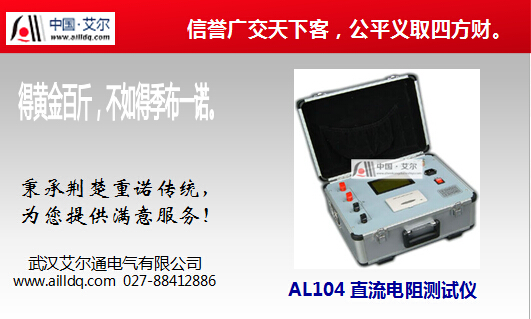

1、AL104 直流电阻测试仪
