2K317000 施工测量与监控量测
2K317010 施工测量
2K317011 施工测量
一、施工测量的主要内容
（二）准备工作
(1)依据设计要求，进行现场调研和交接桩。
(2)依据施工组织设计和施工方案，编制施工测量方案。
(3)对仪器进行必要的检校，保证仪器满足规定的精度要求；所使用的仪器必须在检定周期之内，应具有足够的稳定性和精度，满足放线工作的需要。
(4)建立现场控制测量网、设置基准点和观测点。
(5)场地的土地平整及土方计算 。
（四）作业要求
(1)从事施工测量的作业人员，应经专业培训、考核合格，持证上岗。
(2)施工测量用的控制桩要注意保护，经常校测，保持准确。雨后、春融期或受到碰撞、遭遇损害，应及时校测。
(3)测量记录应使按规定填写并按编号顺序保存。测量记录应做到表头完整、字迹清楚、规整，严禁擦改、涂改，必要可斜线划掉改正，但不得转抄。
(4)应建立测量复核制度。
二、常用仪器及测量方法
（一）全站仪
(1)全站仪是一种采用红外线自动数字显示距离和角度的测量仪器。全站仪主要应用于施工平面控制网的测量以及施工过程中点间水平距离、水平角度的测量；在没有条件使用水准仪进行水准测量时，还可考虑利用全站仪进行精密三角高程测量以代替水准测量。
全站仪具有水准仪及经纬仪和测距仪的功能，在测量技术发展中，已逐渐取代经纬仪。
(2)经纬仪测回法测量应用举例:
盘左测角→盘右测角→取平均值。（上下半个测回之差不超过12＂）。
5)方向观测法各项限差应符合表1K416021要求。
（二）光学水准仪
(1)光学水准仪现场施工多用来测量构筑物标高和高程。
(2)测量应用举例：
在进行施工测量时，经常要在地面上和空间设置一些给定高程的点，如图1K46021-2所示；设B为待测点，其设计高程为HB，A为水准点，已知其高程为HA。为了将设计高程HB测定于B，
（三）激光准直（指向）仪
(1)激光准直（指向）仪主要由发射、接收与附件三大部分组成，现场施工测量用于角度坐标测量和定向准直测量，适用于长距离、大直径以及高耸构筑物控制测量的平面坐标的传递、同心度找正测量。
（四）GPS-RTK仪器
(1)全球定位GPS
由基准站、流动站及无线电通信系统组成
（五）陀螺全站仪
陀螺全站仪是由陀螺仪、经纬仪和测距仪组合而成的一种定向用仪器。在市政公用工程施工中经常用于地下隧道的中线方位校核，可有效提高隧道贯通测量的精度。
三、施工测量主要内容
（一）道路施工测量
(2)道路直线段范围内，各类桩间距一般为10-20m。平曲线和竖曲线范围内的各类桩间距宜控制在5-10m。
(3)道路高程测量应采用附合水准测量。交叉路口、匝道出入口等不规则地段高程放线应采用方格网或等分圆网分层测定。
(4)道路及其附属构筑物平面位置应以道路中心线作施工测量的控制基准，高程应以道路中心线部位的路面高程为基准。
(5)填方段路基应每填一层恢复一次中线、边线并进行高程测设，在距路床顶1.5m范围应按设计纵、横坡放线控制。
（二）桥梁施工测量
(4)桥梁基础、墩台与上部结构等各部位的平面、高程均应以桥梁中线位置及其相应的桥面高程为基准。
(6)支座（垫石）和梁（板）定位应以桥梁中线和盖梁中轴线为基准，依施工图尺寸进行平面施工测量，支座（垫石）和梁（板）的高程以其顶部高程进行控制。
（三）管道施工测量
(2)检查井平面位置放线：矩形井应以管道中心线及垂直管道中心线的井中心线为轴线进行放线；圆形井应以井底圆心为基准放线。
(3)管道工程髙程应以管内底高程作为施工控制基准，检查井应以井内底高程作为控制基准。管道控制点高程测量应采用附合水准测量。
2K317012 场区控制测量
一、基本概念与规定
(4)在设计总平面图上，场区的平面位置系用施工坐标系统的坐标来表示。坐标轴的方向与场区主轴线的方向相平行，坐标原点应虚设在总平面图西南角上，使所有构筑物坐标皆为正值。
二、场（厂）区平面控制网
（一）控制网类型选择
一般情况下，建筑方格网，多用于场地平整的大型场区控制；三角测量控制网，多用于建筑场地在山区的施工控制网；导线测量控制网，可视构筑物定位的需要灵活布设网点，便于控制点的使用和保存。
（三）作业程序
(4)测量步骤：
1)选点与标桩埋设。
2)角度观测。
3)边长测量。
4)导线的起算数据。
5)导线网的平差。
（四）主要技术要求
(1)坐标系统应与工程设计所采用的坐标系统相同。当利用原有的平面控制网时，应进行复测，其精度应符合需要;投影所引起的长度变形，不应超过1/40000。
(2)当原有控制网不能满足需要时，应在原控制网的基础上适当加密控制点。控制网的等级和精度应符合下列规定:
1)场地大于1km2或重要工业区，宜建立相当于一级导线精度的平面控制网。
2)场地小于1km2或一般性建筑区，应根据需要建立相当于二、三级导线精度的平面控制网。
(4)施工现场的平面控制点有效期不宜超过一年，特殊情况下可适当延长有效期，但应经过控制校核。
三、场区高程控制网
1．选点与标桩埋设
2．水准观测
3．水准测量的限差
水准测量的关键技术要求即是水准测量的限差要求，不符合限差要求的水准测量成果不得使用。
4．水准测量的平差
2K317013 竣工图编绘与实测
一、竣工图编绘
（三）竣工图编绘基本要求
(3)竣工总图编绘完成后，应经原设计及施工单位技术负责人审核、会签。
二、编绘竣工图的方法和步骤
（一）准备工作
1．决定竣工图的比例尺
（二）竣工图的编绘
3．根据竣工测量资料或施工检查测量资料展点成图
在市政公用工程施工过程中，在每一个单位（体）工程完成后，应该进行竣工测量，并提出其竣工测量成果。
对凡有竣工测量资料的工程，若竣工测量成果与设计值之间相差未超过规定的定位允许偏差时，按设计值编绘；否则应按竣工测量资料编绘。
（三）凡属下列情况之一者，必须进行现场实测编绘竣工图
(1)由于未能及时提出建筑物或构筑物的设计坐标，而在现场指定施工位置的工程。
(2)设计图上只标明工程与地物的相对尺寸而无法推算坐标和标高。
(3)由于设计多次变更，而无法查对设计资料。
(4)竣工现场的竖向布置、围墙和绿化情况，施工后尚保留的大型临时设施。
当平面布置改变超过图上面积1/3时，不宜在原施工图上修改和补充，应重新绘制竣工图。
复习指导
掌握高程计算
熟悉各种测量仪器的 适用
熟悉道路、桥梁、管线的高程测量控制基准
背诵其他绿色字体
2K317020 监控量测
2K317021 监控量测主要工作
二、主要目的
(1)保证城市基础设施安全 。
(2)预测施工引起的环境变化 。
(3)控制各项监测指标 。
三、工作原则
（一）可靠性原则
（二）方便实用原则
（三）经济合理原则
四、工作基本流程
(1)依据设计要求，进行现场情况的初始调查。
(2)编制监测方案和实施细则。
(3)依据获准的监测方案，布设控制网和测点，并取得初始监测值。
(4)现场监控量测，对数据进行整理与分析。
(5)依据有关规定，提交监控量测成果(报告)。
2K317022 监控量测方法
一、方法选择与要求
监控量测方法选择应遵循"简单、可靠、经济、实用"的原则 ，依据监测量控项目和精度等要求，考虑有关因素进行选择。
监控量测方法通常包括仪器测量和现场巡视（查）。仪器测量方式可分为光学仪器式测量、机械式仪表测量和电测式传感器测量。

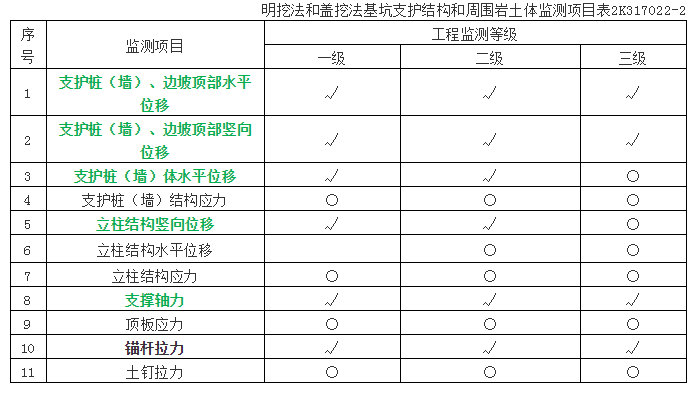

注：①超大断面隧道是指断面尺寸大于100m2的隧道；大断面隧道是指断面尺寸在50～100 m2的隧道；一般断面隧道是指断面尺寸在10～50m2的隧道；
②近距离隧道是指两隧道间距在一倍开挖宽度（或直径）范围以内；
③隧道深埋、浅埋和超浅埋的划分根据施工工法、转岩等级、隧道覆土厚度与开挖宽度（或直径），结合当地工程经验综合确定。
2K317023 监控量测报告
一、类型与要求
监控量测报告统称为监控量测成果，可分类为监测日报、警情快报、阶段（月、季、年）性报告和总结报告。
2K332080 工程测量及监控量测的有关规定
