各位小伙伴们，大家好呀！今天给大家分享一下装饰基层用材的工艺，来帮助你们在基层施工的时候可以达到理想的设计效果。
文本从以下10个方面，全方面的讲解常见的基层节点，搬好小板凳，我们开始咯：
|
1、 石材隔墙基层 |
6、 门套安装基层 |
|
2、 木饰面安装基层 |
7、 天花龙骨基层 |
|
3、 石材干挂墙面基层 |
8、 钢架转换层 |
|
4、 不锈钢安装基层 |
9、 造型GRG基层 |
|
5、 墙纸硬包基层 |
10、 后场加工 |
Ps：本文非常全面，建议先收藏，再阅读哦！文中有东晓老师独家福利，猜猜看在哪里。
01. 平面图纸分析

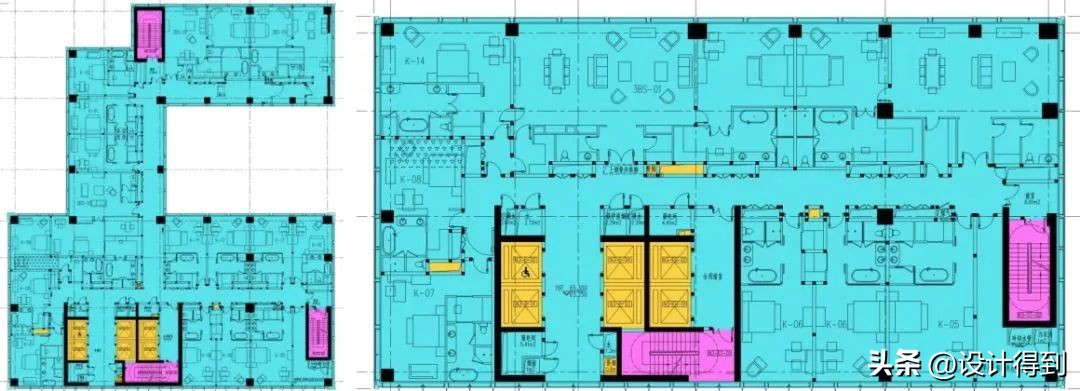

通过对平面图纸分析梳理，结合对原土建结构的复尺，确定出适合该工程的不同功能分区的基层施工做法,通过运用不同的基层施工方法来达到最终设计效果的要求。

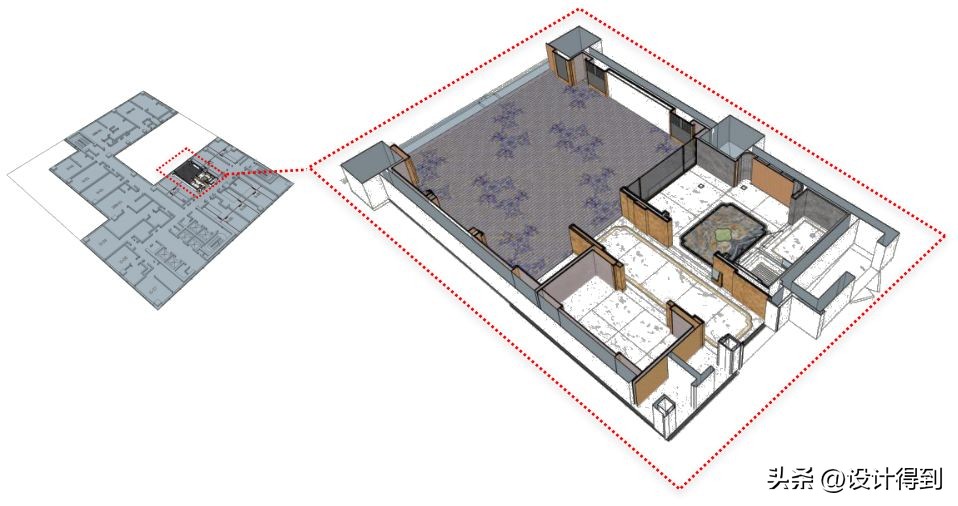

上图我们以一套酒店套房作为案例，通过对平面图纸分析梳理，结合现场情况，确定出适合本工程的基层施工做法。
02 . 石材隔墙工艺
1、 100mm厚石材钢架隔墙
通过科学的分析计算过程中运用到的材料厚度，尽量将调节尺寸预留在黏贴的步骤。
△ 三维模型分解图

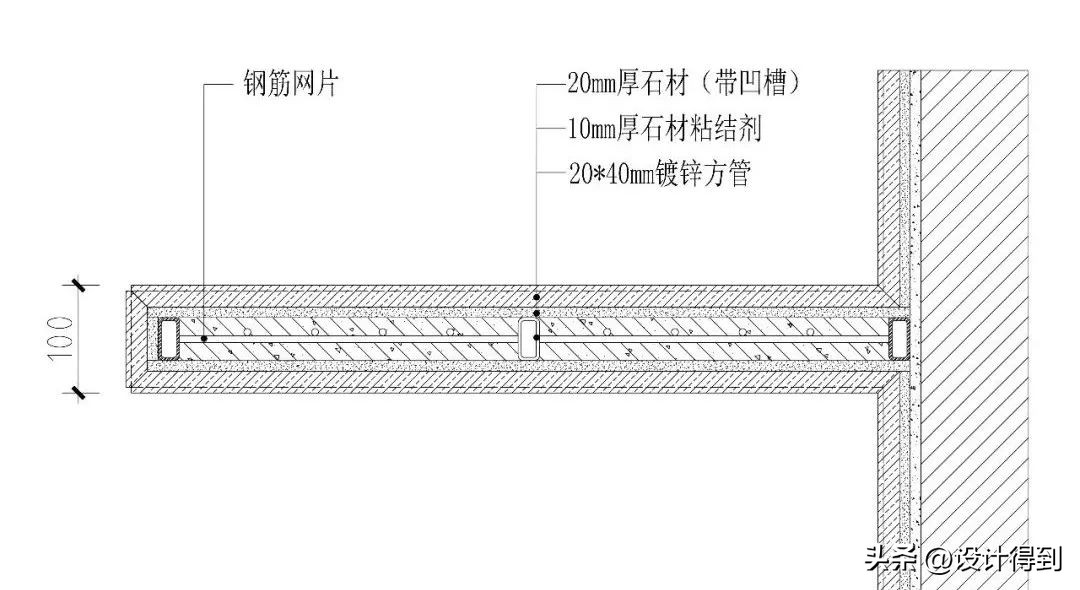

△ CAD节点图
|
卫生间石材湿贴钢架隔墙（100mm厚） |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
石材 |
20mm |
|
2 |
石材粘结剂 |
10mm |
|
3 |
20*40方管+钢筋网片+粉刷 |
40mm |
|
4 |
石材 |
20mm |
|
5 |
石材粘结剂 |
10mm |
|
完成面到基层厚度 |
100mm |
|
△ 100mm石材钢架隔墙厚度组成表
过程步骤： 植筋-地梁浇筑-方管焊接-“十字”网片焊接-满灌砂浆-墙面砂浆满批-倒圆角-防水层-防水保护层-石材铺贴。

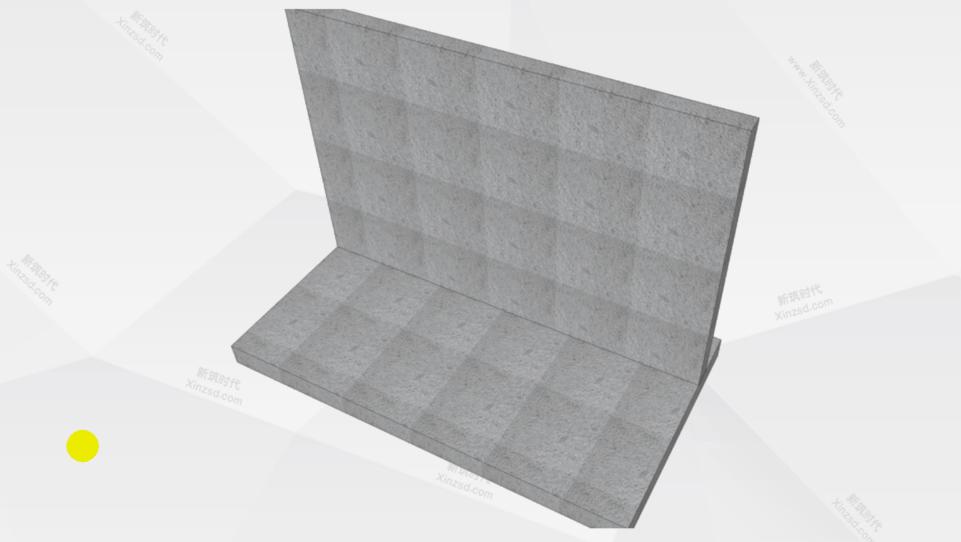

△ 100mm厚隔墙做法节点动态图
△ 100mm宽石材钢架隔墙施工案例
ps：更多节点图例可找我要【dop节点库】获取链接
2、 120mm厚石材钢架隔墙
通过灵活运用龙骨的排布方向，进行整体墙面厚度的控制。
△ 三维模型分解图
|
卫生间石材湿贴钢架隔墙（120mm厚） |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
石材 |
20mm |
|
2 |
石材粘结剂 |
10mm |
|
3 |
挂钢丝网+粉刷 |
10mm |
|
4 |
封水泥板 |
10mm |
|
5 |
20*40方管 |
20mm |
|
6 |
封水泥板 |
10mm |
|
7 |
挂钢丝网+粉刷 |
10mm |
|
8 |
石材粘结剂 |
10mm |
|
9 |
石材 |
20mm |
|
完成面到基层厚度 |
120mm |
|
△ 120mm石材钢架隔墙厚度组成表

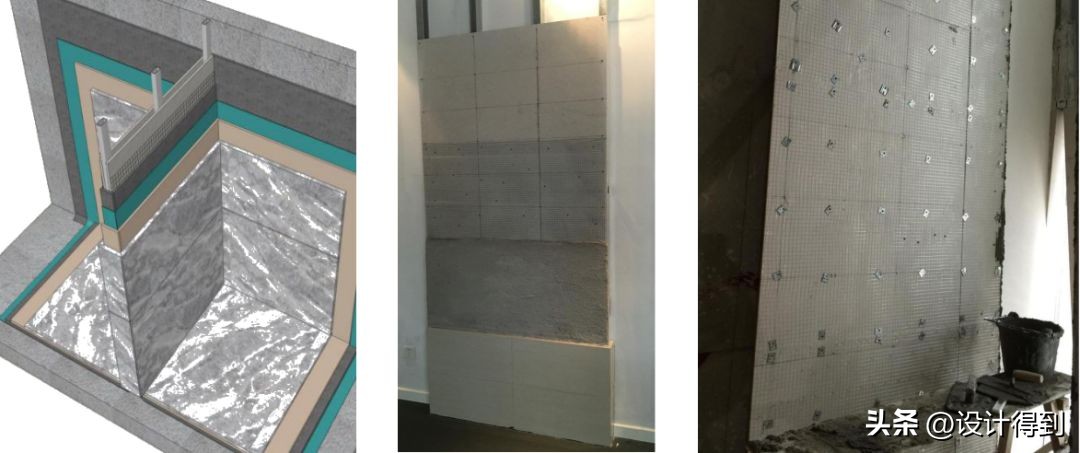

△ 120mm厚隔墙做法节点
- 120石材隔墙三维演示
- 现场隔墙分层样板
- 水泥墙挂网不能直接用码钉枪固定，要采用螺丝加垫片
3、 140mm厚石材钢架隔墙
常见的140mm 厚石材隔墙厚度：详见下图
△三维模型分解图(石材钢架隔墙尺寸：10cm、12cm、15cm)
|
卫生间石材湿贴钢架隔墙（140mm厚） |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
石材 |
20mm |
|
2 |
石材粘结剂 |
10mm |
|
3 |
挂钢丝网+粉刷 |
10mm |
|
4 |
封水泥板 |
10mm |
|
5 |
20*40方管或40*40方管 |
40mm |
|
6 |
封水泥板 |
10mm |
|
7 |
挂钢丝网+粉刷 |
10mm |
|
8 |
石材粘结剂 |
10mm |
|
9 |
石材 |
20mm |
|
完成面到基层厚度 |
140mm |
|
△140mm石材钢架隔墙厚度组成表
03 . 木饰面基层
1、 114mm厚木饰面基层
常规 木饰面基层制作基层保证114 的空间预留做法。

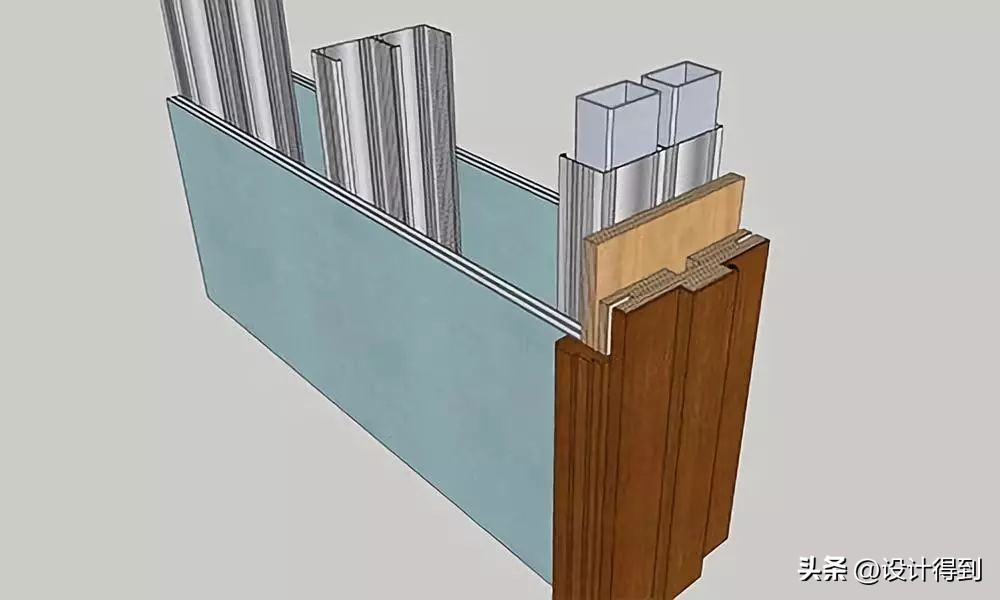

△ 三维模型分解图
涵盖了38卡式龙骨+50付龙骨+9mm多层板+12mm木挂条+15mm木饰面板，具体尺寸需求见下表：
|
木饰面卡式龙骨基层 |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
平整度调节尺寸 |
20mm |
|
2 |
38卡式龙骨 |
38mm |
|
3 |
50付龙骨 |
20mm |
|
4 |
9mm多层板 |
9mm |
|
5 |
12mm木挂条 |
12mm |
|
6 |
15mm木饰面板 |
15mm |
|
完成面到基层厚度 |
114mm |
|
△ 114mm木饰面付龙骨卡基层厚度组成表

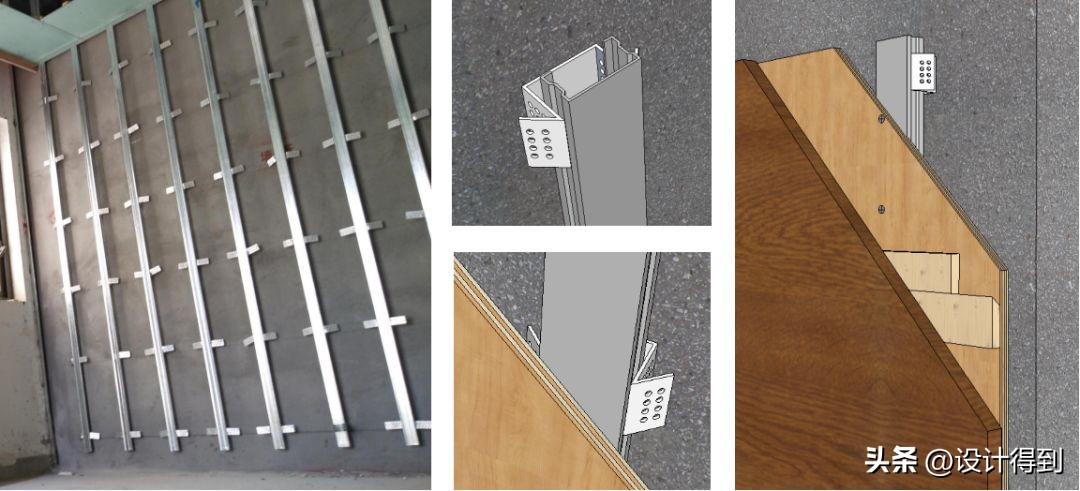

△ 施工案例
现场卡式龙骨+副龙骨，通过卡龙调整土建的平整度，再根据现场实际情况确认封9厘板（12厘板），保证设计的完成面尺寸。
△ 卡式龙骨、副龙骨操作演示
2、 76mm厚木饰面基层
常规 木饰面基层制作基层76mm 的空间预留做法。
△ 三维模型分解图
涵盖了38卡式龙骨+50付龙骨+9mm多层板+12mm木挂条+15mm木饰面板。
具体尺寸需求见下表：
|
木饰面付龙骨卡基层 |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
付龙骨卡+平整度调节尺寸 |
20mm |
|
2 |
50付龙骨 |
20mm |
|
3 |
9mm多层板 |
9mm |
|
4 |
12mm木挂条 |
12mm |
|
5 |
15mm木饰面板 |
15mm |
|
完成面到基层厚度 |
76mm |
|
△ 76mm木饰面付龙骨卡基层厚度组成表
通过龙骨卡片进行基层固定、调平，折弯后用铆钉固定，相对于卡式龙骨比较费人工。

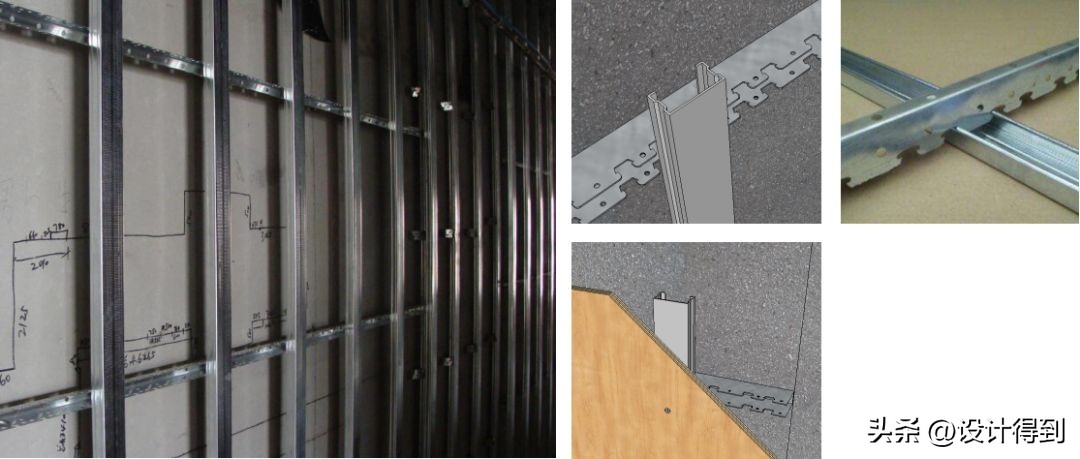

△施工案例
ps：更多节点图例可找我，并回复：dop节点库，获取*载下**地址
3、 56mm厚木饰面基层
原则上在工装项目上不建议采用木针的传统基层施工做法，比较浪费人工，无论是现场局部位置无法实现上两种常规工艺做法时才可以使用。

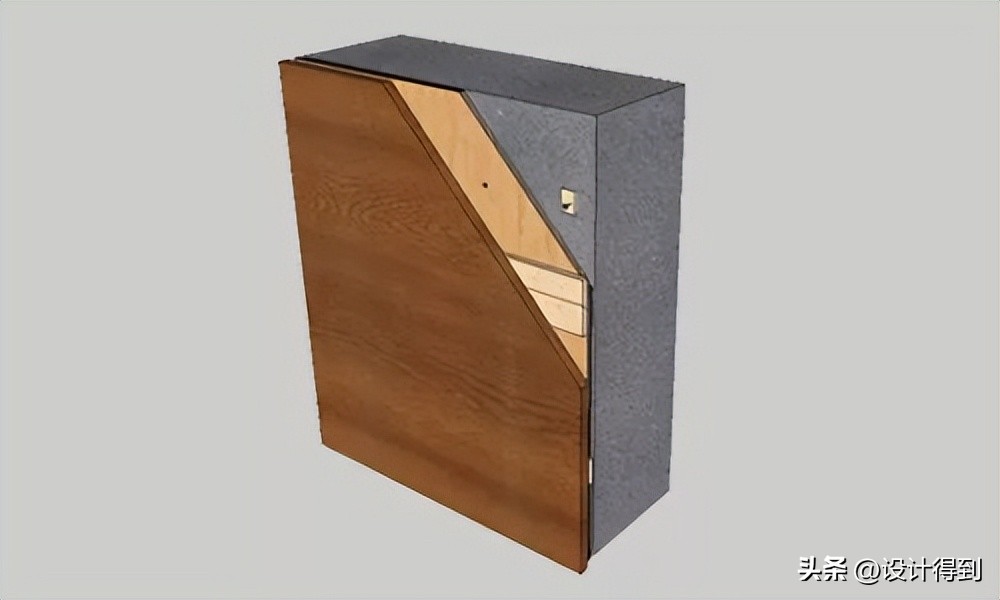

△ 三维模型分解图
深化基层尺寸深化的重要性：在工地现场进行技术交底前，应该先对现场的实际尺寸做到心中有数。
明确不同材料的基层具体工艺做法，这样可以更有效的预控最终的装饰完成面尺寸。
|
木饰面-木针+多层板基层 |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
木针+平整度调节尺寸 |
20mm |
|
2 |
9mm多层板 |
9mm |
|
3 |
12mm木挂条 |
12mm |
|
4 |
15mm木饰面板 |
15mm |
|
完成面到基层厚度 |
56mm |
|
△ 56mm木饰面付龙骨卡基层厚度组成表
04 . 石材干挂墙面基层
1、 100mm厚石材干挂墙面基层

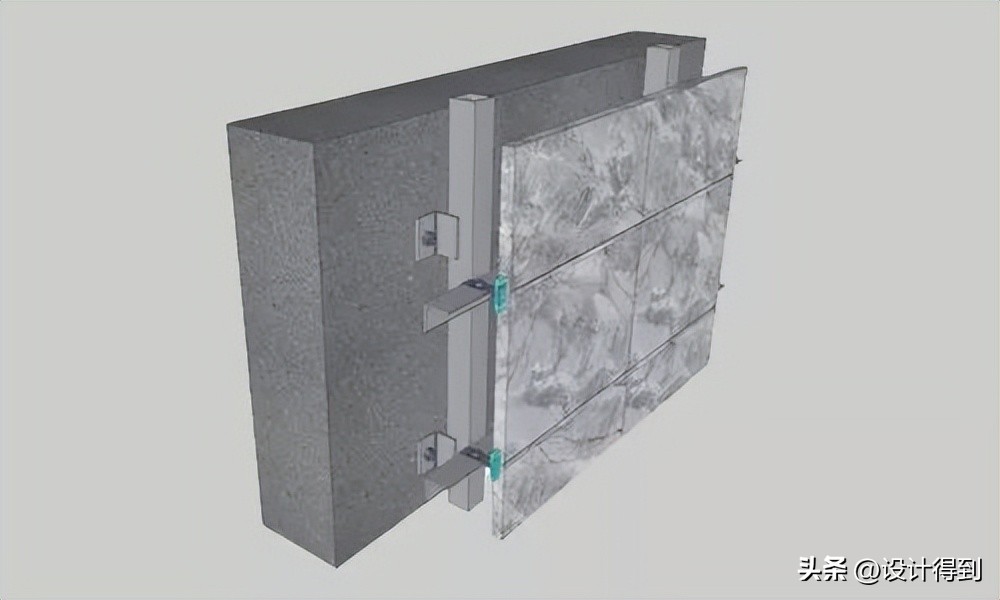

常规 石材干挂基层100mm 的空间预留做法；涵盖了穿墙丝杆+5#角铁+石材干挂件+石材。

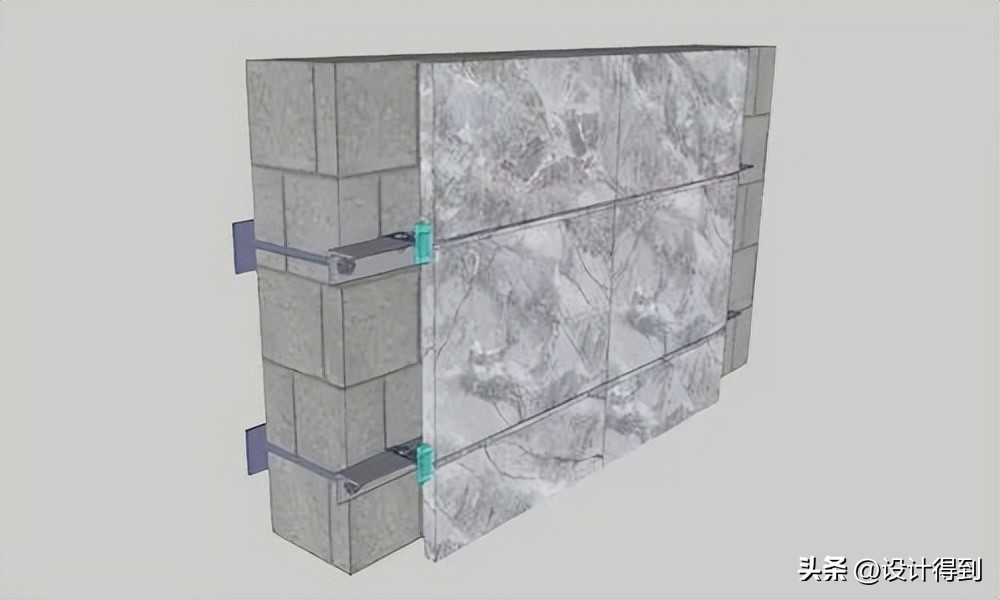

△ 三维模型分解图
|
石材干挂（5#角铁+穿墙筋） |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
穿墙丝杆 |
0mm |
|
2 |
5#角铁 |
50mm |
|
3 |
石材干挂件 |
40mm |
|
4 |
石材 |
20mm |
|
完成面到基层厚度 |
100mm |
|
△ 100mm石材干挂（5#角铁+穿墙筋）厚度组成表
2、 180mm厚石材干挂墙面基层
常规石材干挂基层180mm 的空间预留做法。
△ 三维模型分解图
40*60方管+ 5#角铁+石材干挂件+石材，详细尺寸见下图：
|
石材干挂（40*60方管+5#角铁） |
||
|
序号 |
组成部分 |
厚度 |
|
1 |
平整度调节尺寸 |
20mm |
|
2 |
40*60方管 |
60mm |
|
3 |
5#角铁 |
50mm |
|
4 |
石材干挂件调节尺寸 |
30mm |
|
5 |
石材 |
20mm |
|
完成面到基层厚度 |
180mm |
|
△ 180mm石材干挂（40*60方管+5#角铁）厚度组成表
△ 180mm厚隔墙做法节点动态图

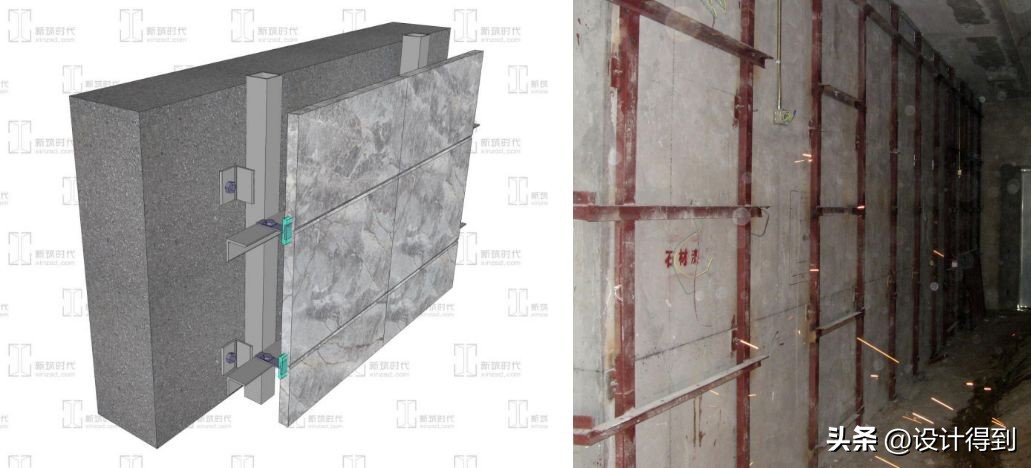

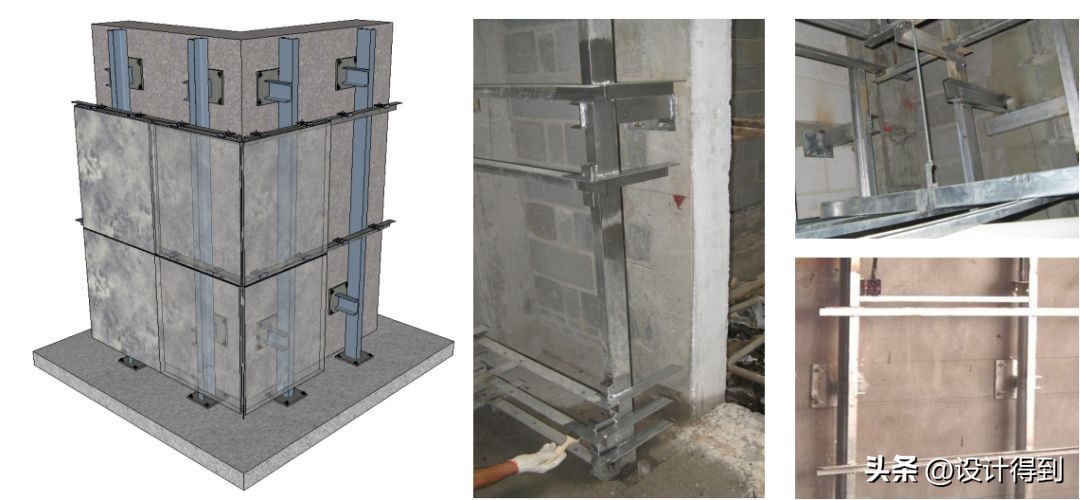

△ 现场石材干挂基层180mm做法演示
常规 石材干挂基层210mm 的空间预留做法；槽钢+ 5#角铁+石材干挂件+石材，适用于大规格板、大面墙体，前后尺寸根据造型要求进行调节。
△ 现场石材干挂基层210mm做法演示
05 . 不锈钢基层工艺
举个例子：不锈钢线条、门套线、屏风，需先明确不锈钢的安装方式，从而明确具体做法。
△ 案例展示
△ 不锈钢下单图举例
ps：更多节点图例可找我，并回复：dop节点库，获取*载下**地址
06 . C墙纸硬包基层工艺
1、 墙纸粘贴基层做法

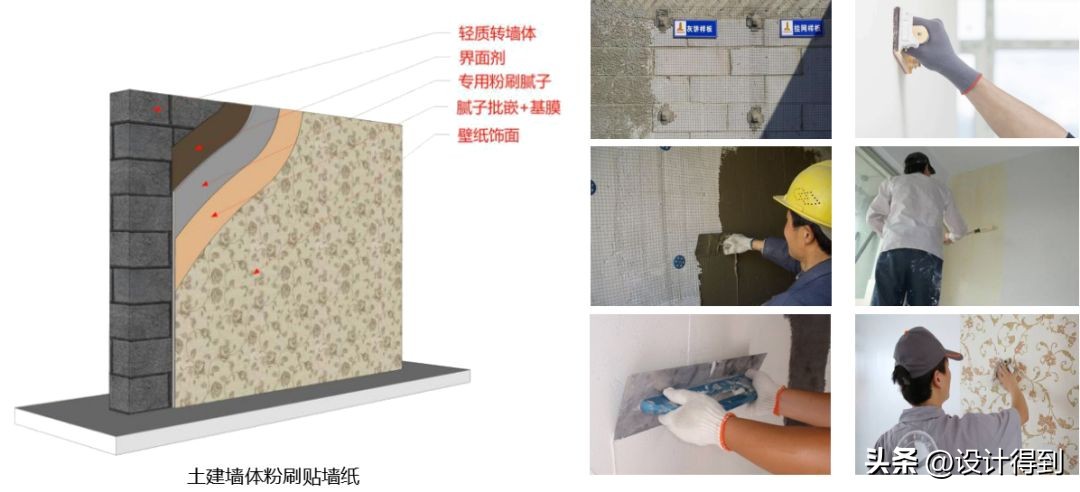

常规的混凝土、砌块墙直接贴墙纸： 打灰饼-挂网-粉刷-批腻子-刮灰打磨-基膜涂刷-墙纸铺贴。
△ 做法演示
2、 墙纸硬包基层做法
墙纸硬包的基层做法：同木饰面基层做法基本一致，基层可以用龙骨隔墙，面墙纸硬包板材料可以使用雪弗板、多层板、防火板等均可。
△ 做法演示
可有效的规避部分竖向纹路较清晰的墙纸直接粘贴带来的观感遗憾。
△ 墙纸硬包基层做法
07 . 门套基层工艺
门套基层的安装方式： 根据不同的门套安装基层以及使用功能进行基层的加固及施工。

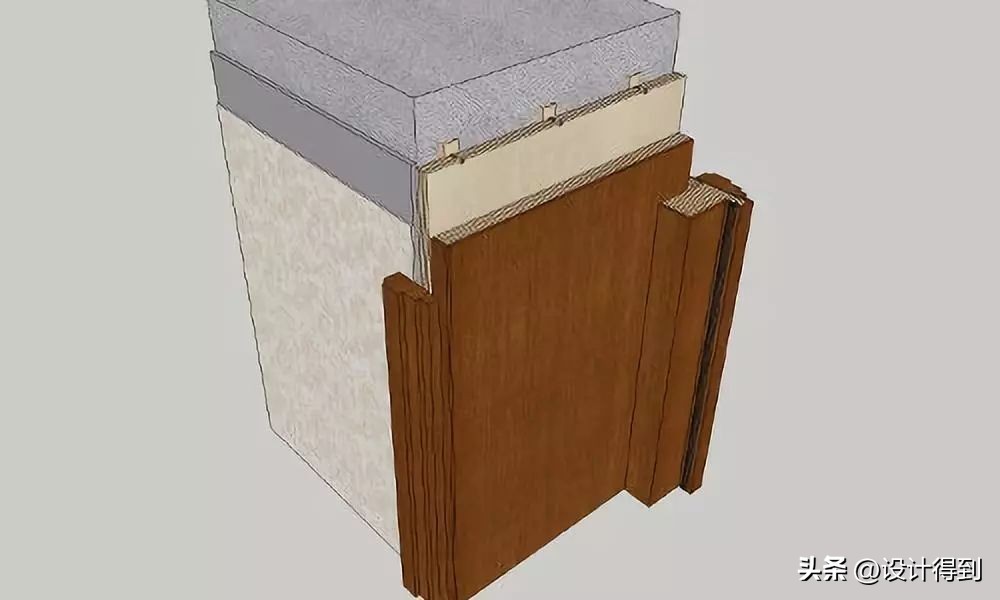

△ 土建墙体门套基层
△ 轻钢龙骨墙体门套基层
△ 防火门门套基层

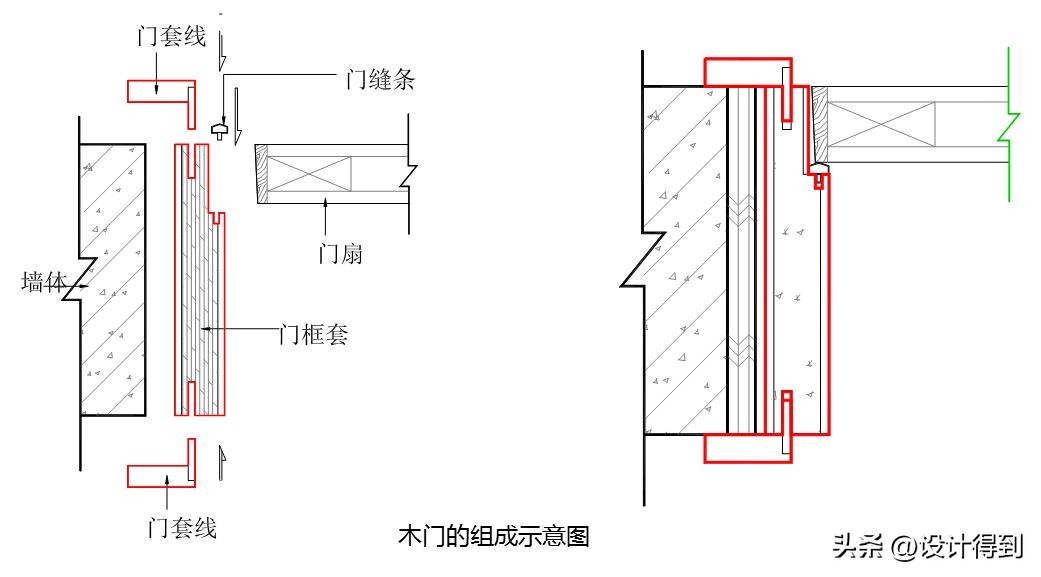

△ 常规门套基层的组合方式
08 . 天花龙骨基层工艺

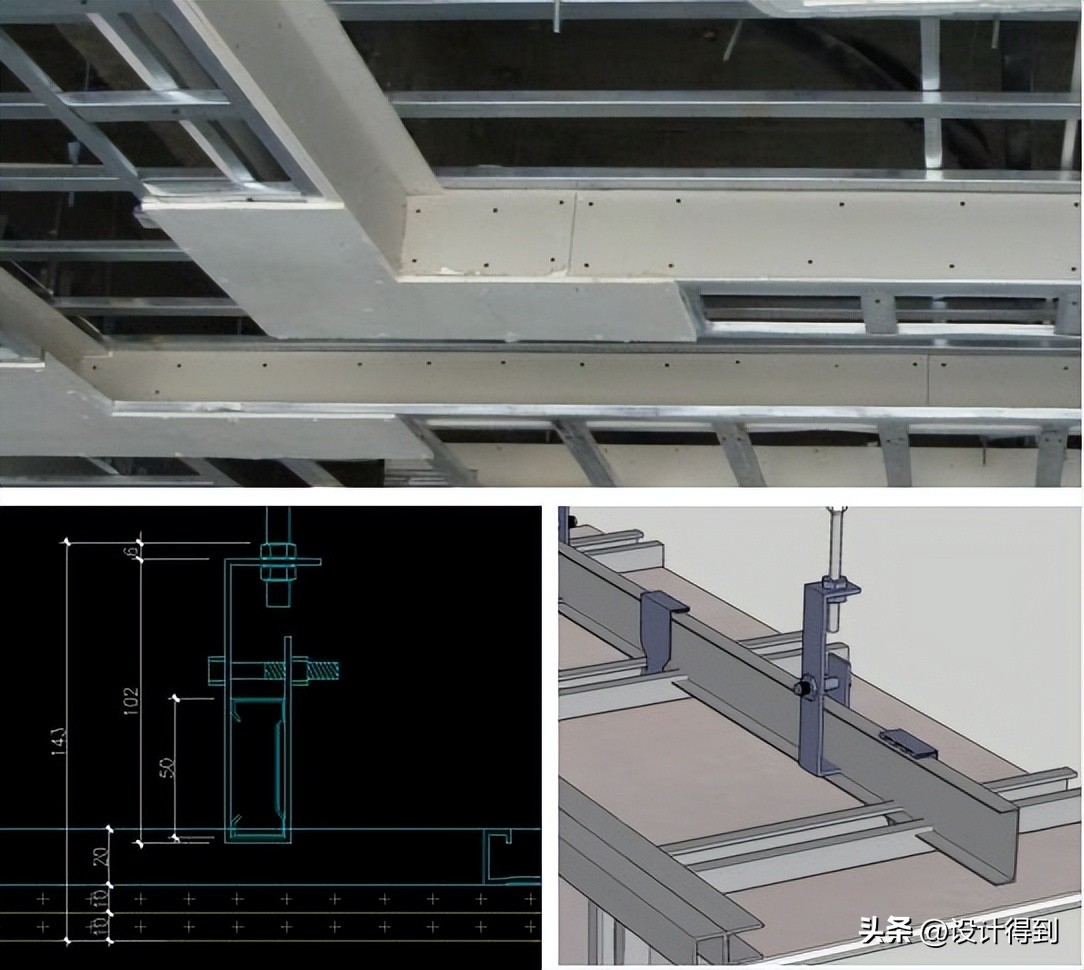

常规的 分层石膏板吊顶基层： 在高位天花吊顶到土建结构的尺寸要保证15cm的尺寸才可以使用下方的工艺做法。

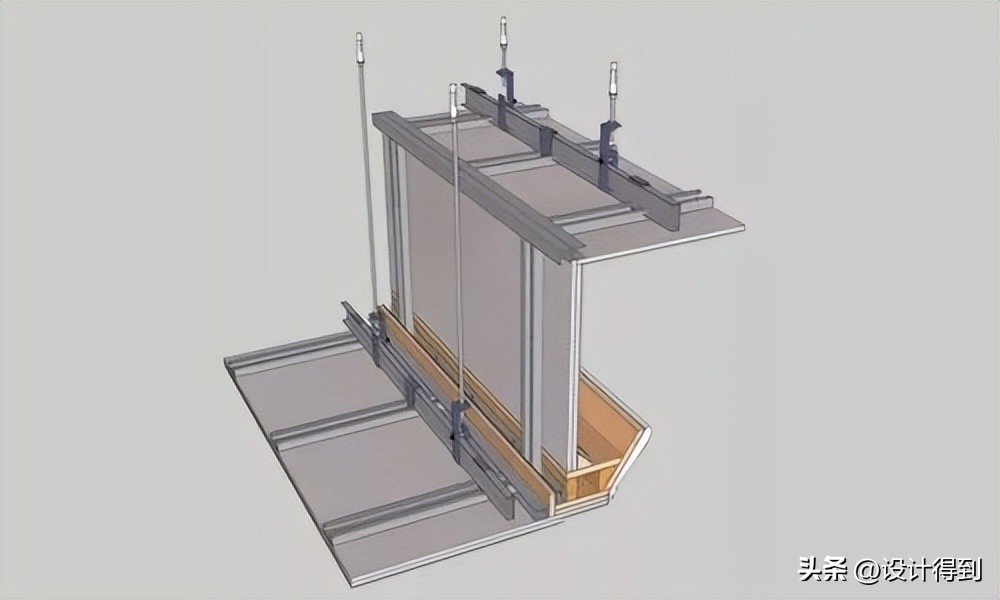

△ 三维模型分解图
△ 做法演示
侧面挂板采用阻燃板的做法： 高度在30cm以内的可以使用这种做法，高度超过30cm。建议仍采用轻钢龙骨，不易变形。

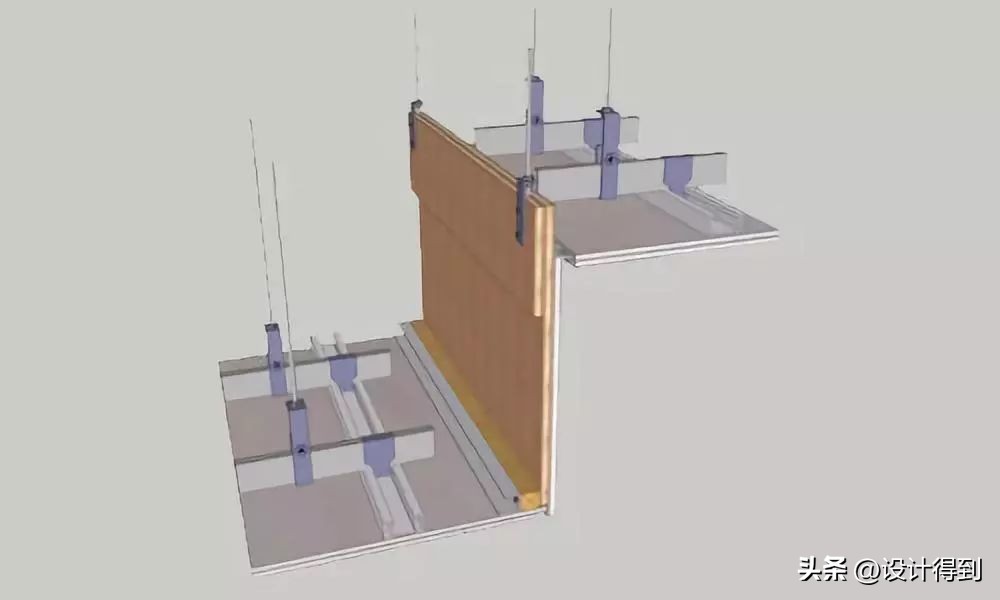

△ 三维模型分解图
△ 案例展示
09 . 钢架转换层工艺

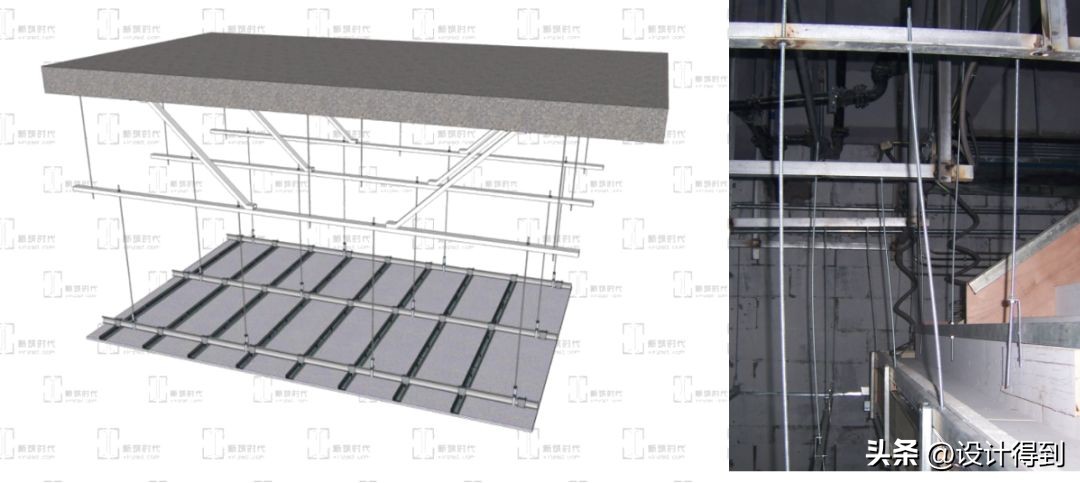

钢制转换层： 吊筋长度 大于1.5米 需使用钢制转换层，考虑到现场实际情况及机电走向进行综合排布，再采用合适的转换层焊制方式。

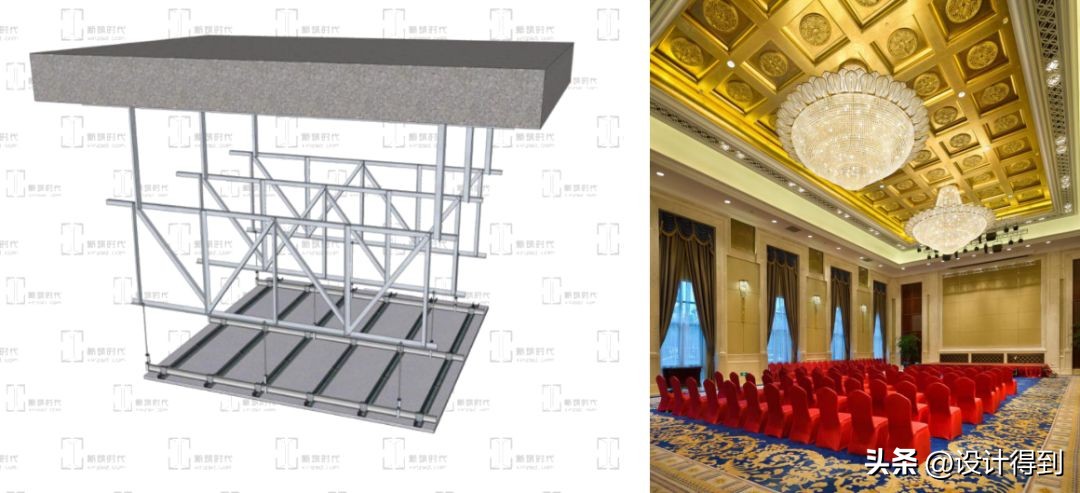

△ 三维模型分解图
△ 案例展示
无机电设备空间可直接使用二次转换结构即可。
△ 三维模型分解图
10 . 造型GRG基层工艺
会客厅的GRG浮雕造型： 轻钢龙骨外封多层板再安装GRG板，考虑到多层板的吃钉牢固度比较好，方便后期安装GRG板。
△ 造型GRG基层案例展示
较复杂的造型，通过软件模拟计算GRG板的厚度，评定安装方式。

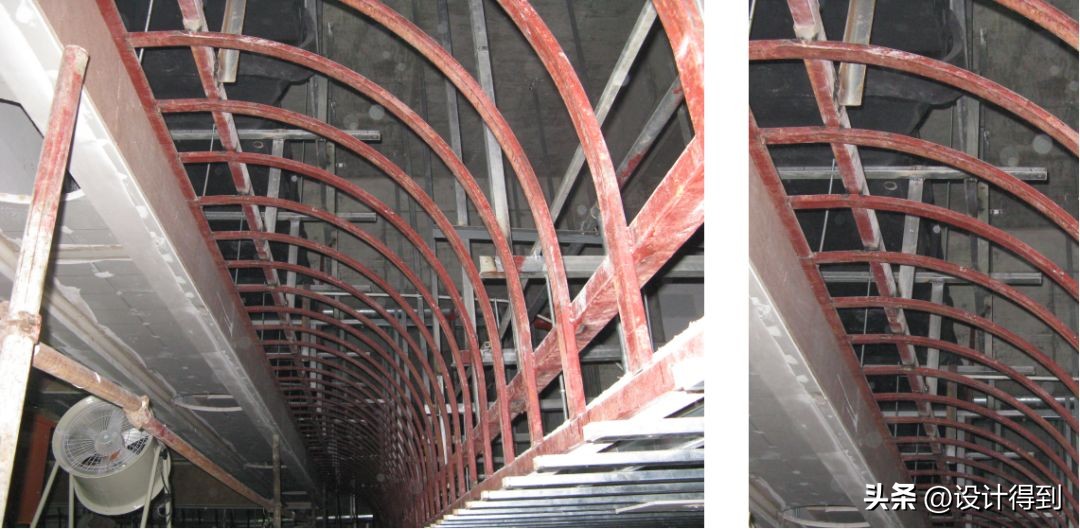

△ 造型GRG基层做法
现场确认使用2*4方管进行吊挂作业。
△ 造型GRG基层做法

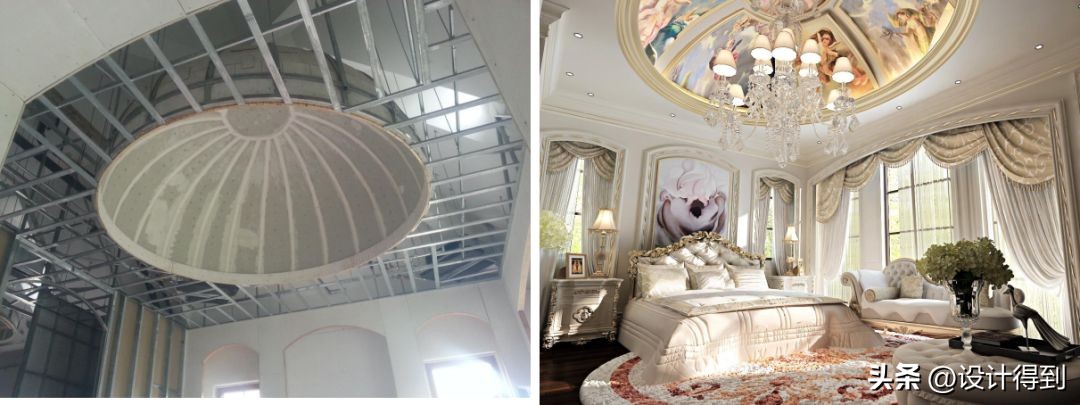

半圆GRG穹顶 ，使用钢骨架造型，面层封多层板，定制GRG的花板进行现场安装。

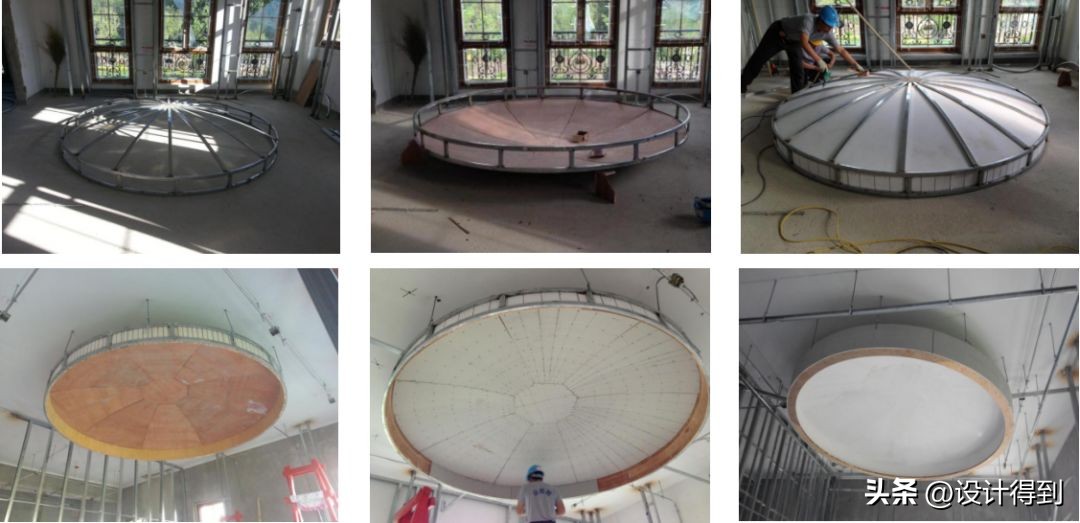

△ 半圆GRG穹顶，现场安装过程

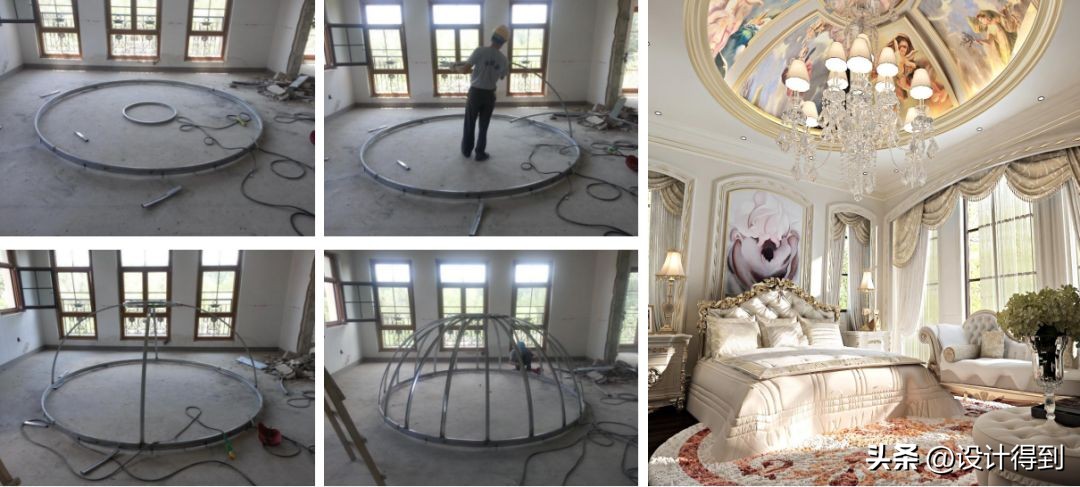

如果数量不多，考虑到后场GRG开模费用较高，可以考虑后场加工或依照下图展示进行现场制作。
现场成品安装，重复造型较多的可以进行后场批量加工。
△ 案例展示
11 . 后场加工
后场加工的运用举例：床背景造型现场不需要做基层，在后场直接加工成单元块，现场只需要进行安装即可。
在图纸确认后，我们可以进行梳理，能后场加工的尽量在后场进行，可以保证成品质量。
小结 .
好啦，今天咱们学习了这么多装饰基层材料的工艺节点、施工要点，小伙伴们要好好消化啊！
另外，如果你正在被施工图困扰着，不知道怎么系统的掌握节点，对通用节点基础的工序和工艺一知半解，欢迎你来学习 跟着东晓学节点 ，用5天时间，让你看到任何节点都能秒出图！想了解详细信息的可以找我哦
