在 TIA 博途软件中如要访问不同 IP 网段的 PLC 或两个不同 IP 网段的 PLC 之间需要通信，应该如何设置和操作？

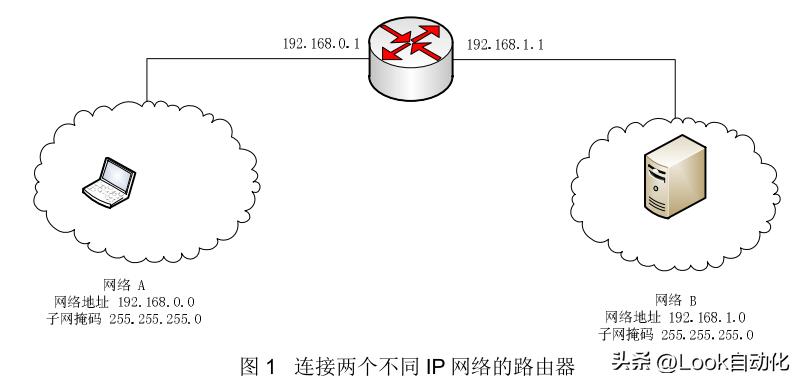

处于不同 IP 网段的以太网设备需要通信，中间必须有路由设备连接两个不同 IP 网段的网络，如图 1 所示。路由器连接网络 A 和网络 B，网络 A 的网络地址为 192.168.0.0，子网掩码 255.255.255.0；网络 B 的网络地址为 192.168.1.0，子网掩码 255.255.255.0；路由器在 A、B 两个网络各有一个 IP 地址，连接网络 A 的 IP 为 192.168.0.1，连接网络 B 的 IP 为192.168.1.1，因此网络 A 中的设备如果希望与网络 B 中设备通信，需要将 IP 地址192.168.0.1 设置为自己的网关地址，同样网络 B 中的设备如果需要往网络 A 中的设备返回消息，也需要将 IP 地址 192.168.1.1 设置为自己的网关地址。
设置网关地址操作方法：

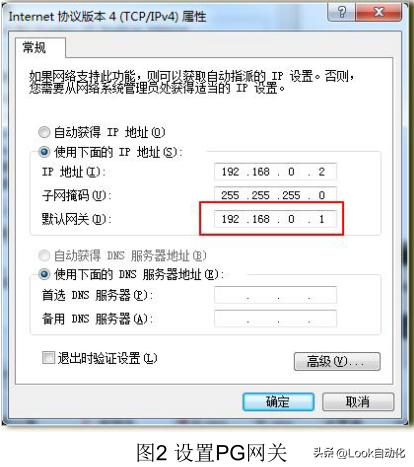

1. PG的网关设置：选择 “开始 > 控制面板 > 网络和共享 > 本地连接>属性”打开 Internet
Protocol Version 4(TCP/IPv4)，设置PG的 网关 地址，见图2。
2. PLC的网关设置：在工作区的设备视图下双击CPU PN 接口可打开位于巡视窗口下的属性页，选择“常规”下方的“以太网地址”，为以太网接口添加子网PN/IE_2，并设置IP地址，子网掩码及勾选使用IP路由器，设置路由器地址见图3所示 。
PG 访问不同 IP 网段 PLC 操作方法：
点击菜单栏“在线”下方的“扩展在线”或“扩展的*载下**到设备（X）”选项，弹出如图4 所示的“在线连接”对话框。点击“访问地址”，直接键盘输入目标PLC的IP地址，输入完成后鼠标点击任意空白处，软件将开始搜索刚输入的IP地址对应的PLC。如果搜索成功，则继续点击“转至在线”或“*载下**”以完成后续操作。注意： PLC的IP地址、子网掩码、网关地址这些信息必须事先已经*载下**到PLC中。
