一、分析与说明
1.1、使用“ 相对极坐标 ”绘制 角 是 最佳选择 。
1.2、使用“ 追踪 ”定位可以 简化绘图过程 ， 提高绘图效率 。
1.3、有时候使用“复制”命令的“阵列”选项比直接使用“阵列”命令来得更高效。
20230705_01
二、详细绘制步骤

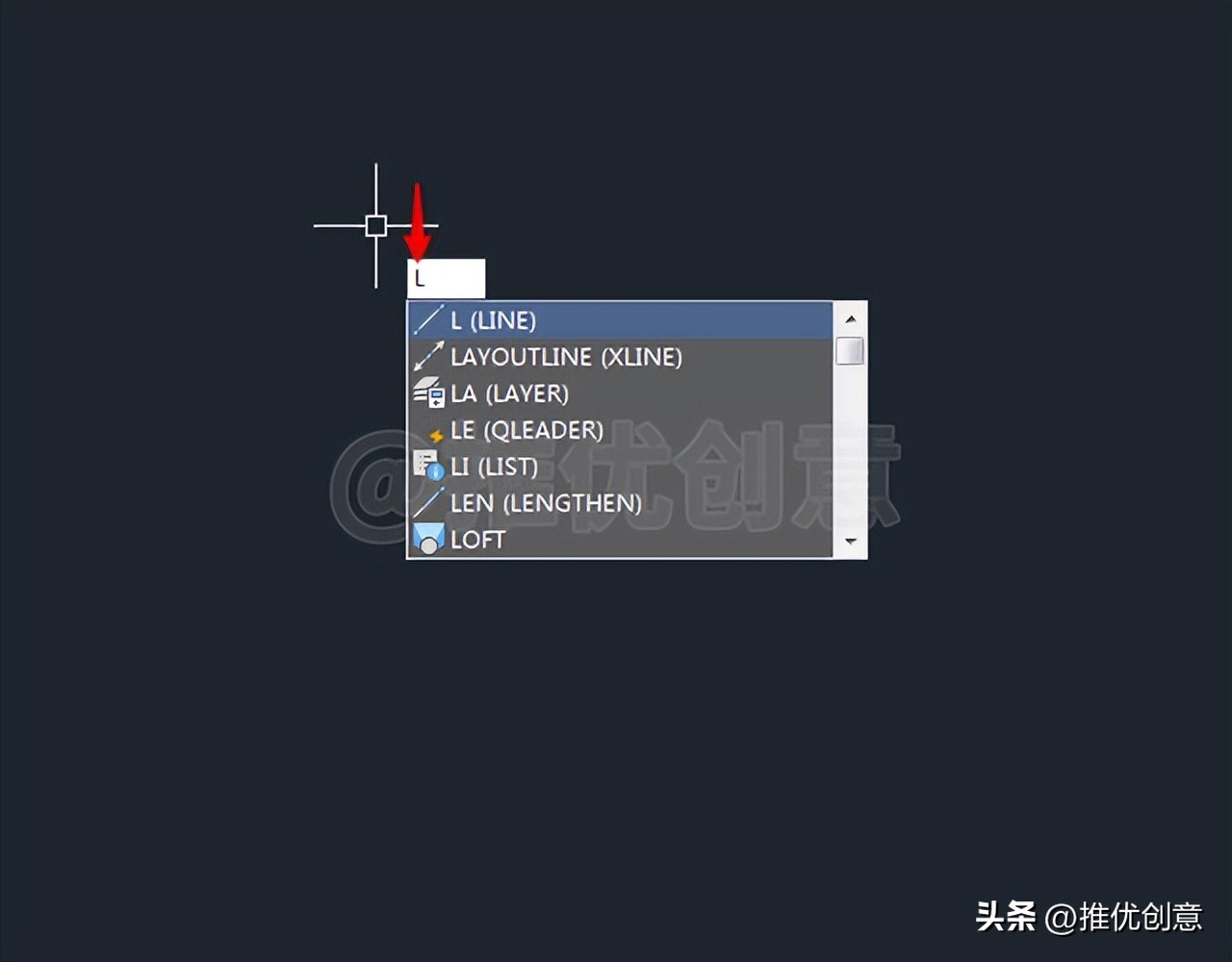

2.1、按键盘上的“ F8 ”键，打开“ 正交 ”，命令行输入“ L ”后回车，启用“ 直线 ”命令。
20230705_01

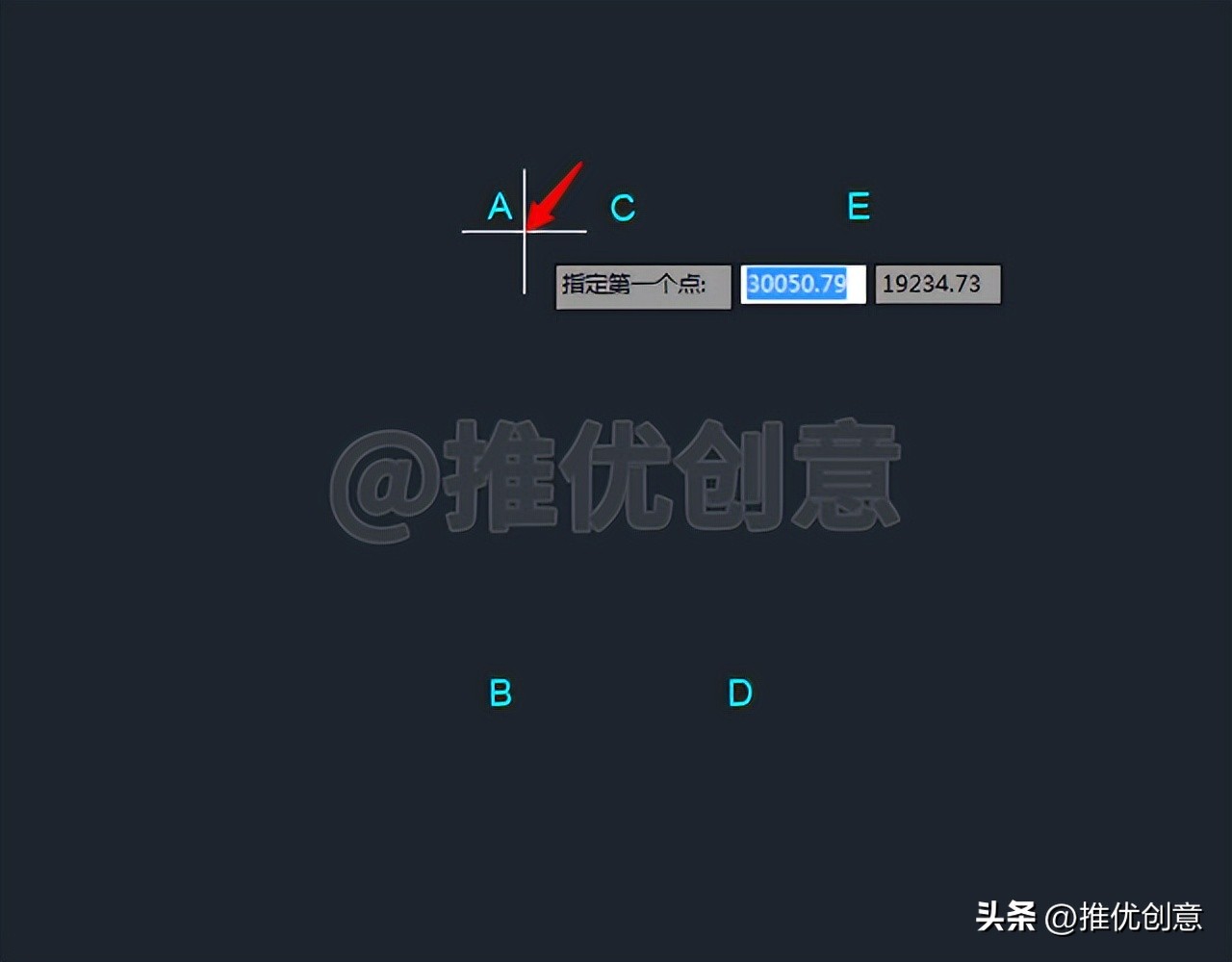

2.2、在绘图区任意位置单击拾取一点A指定直线的第一个点。
2.3、向下移动光标，输入“50”后回车，指定直线的下一点B。

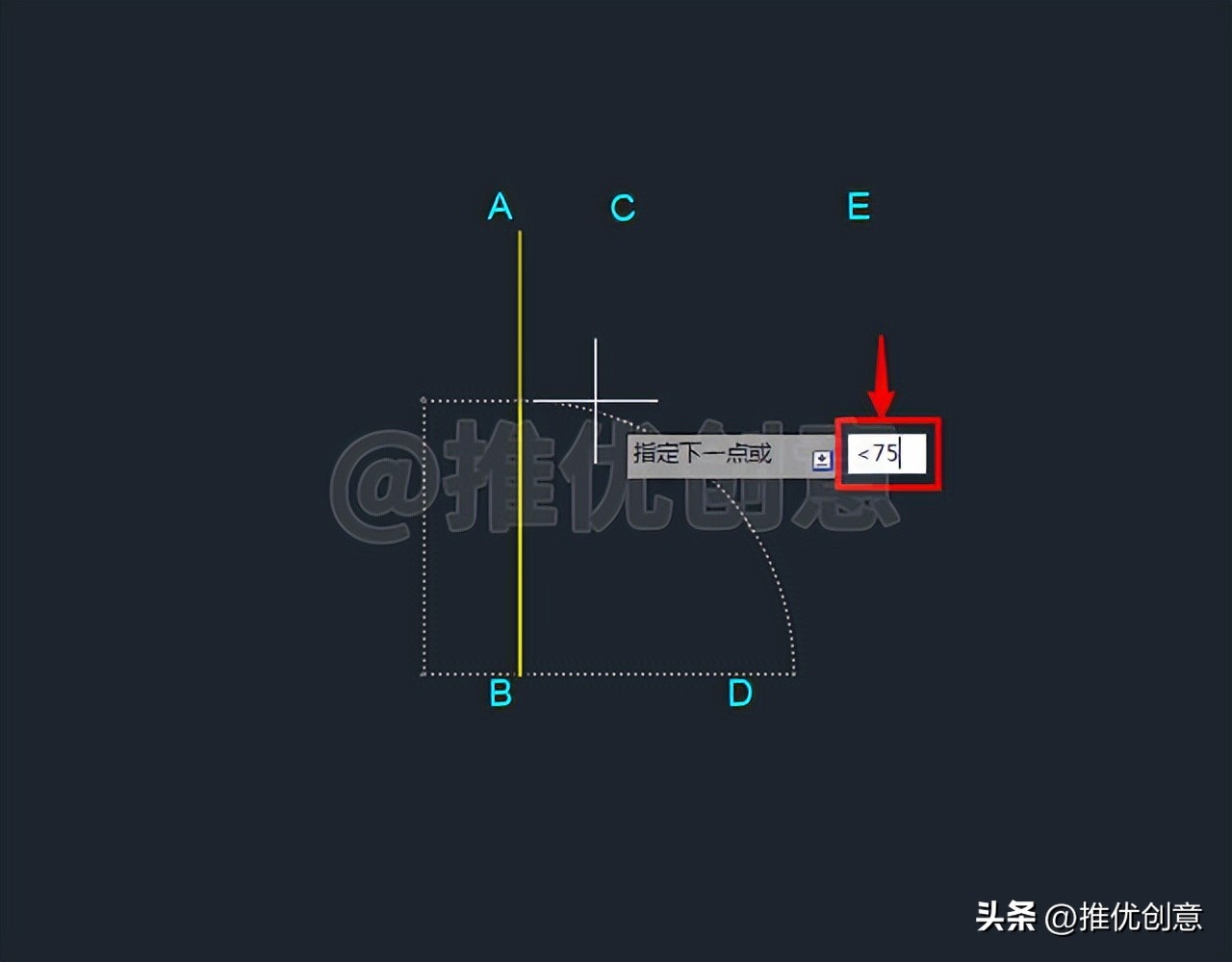

2.4、输入“ <75 ”后回车，指定 直线下一点C 的 相对角度值 。

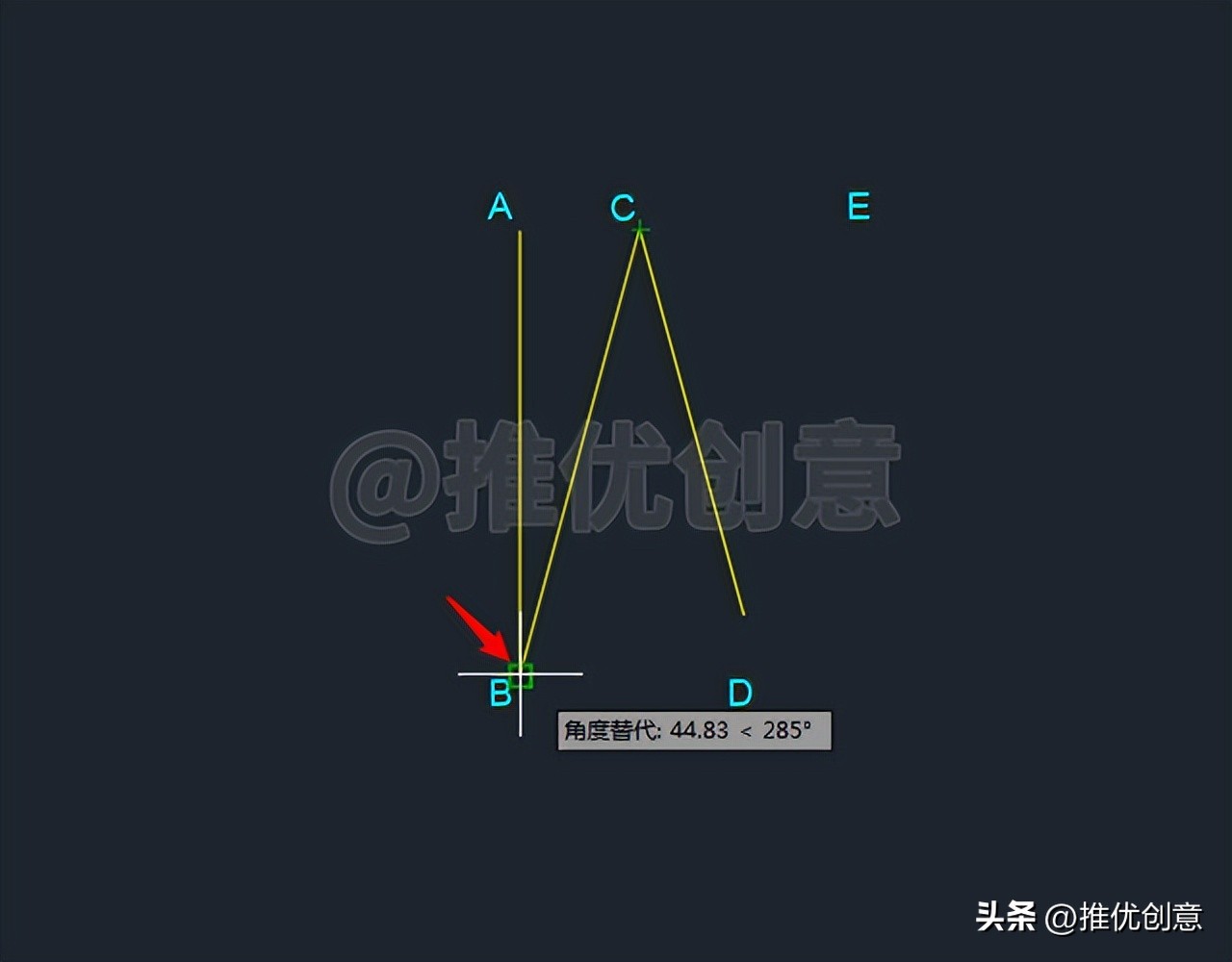

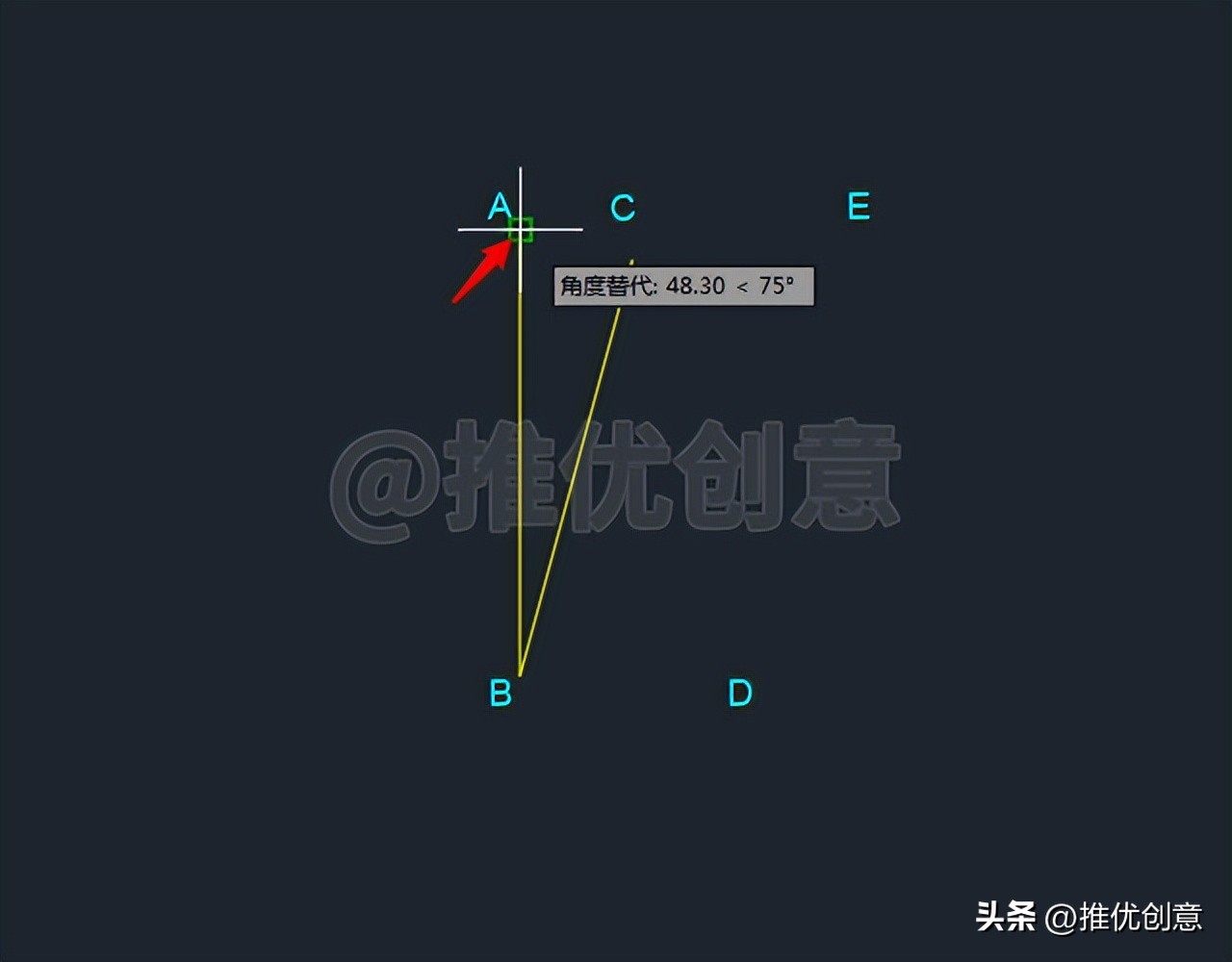

2.5、将 光标 移到 点A上悬停一下，此时不要单击拾取点A。

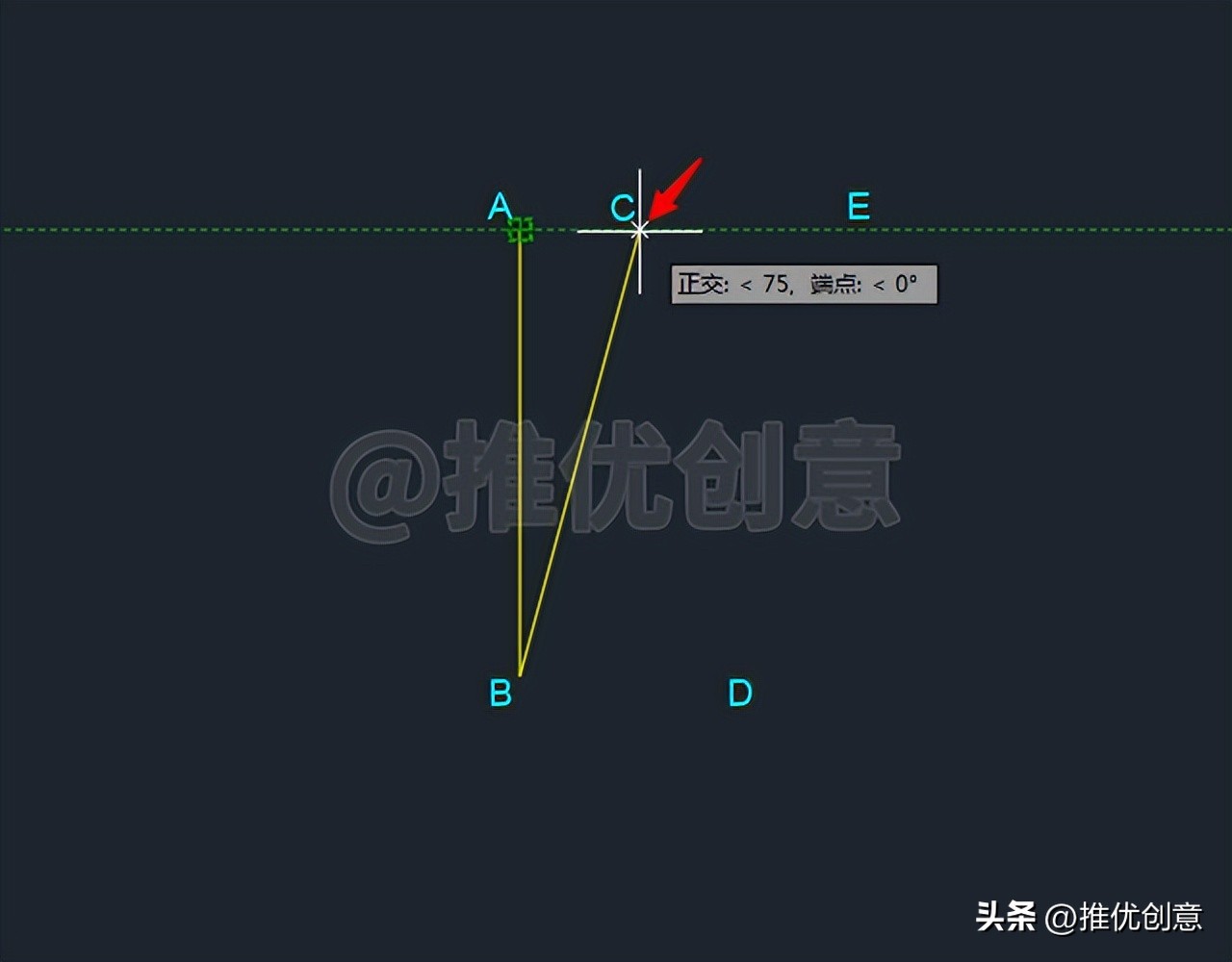

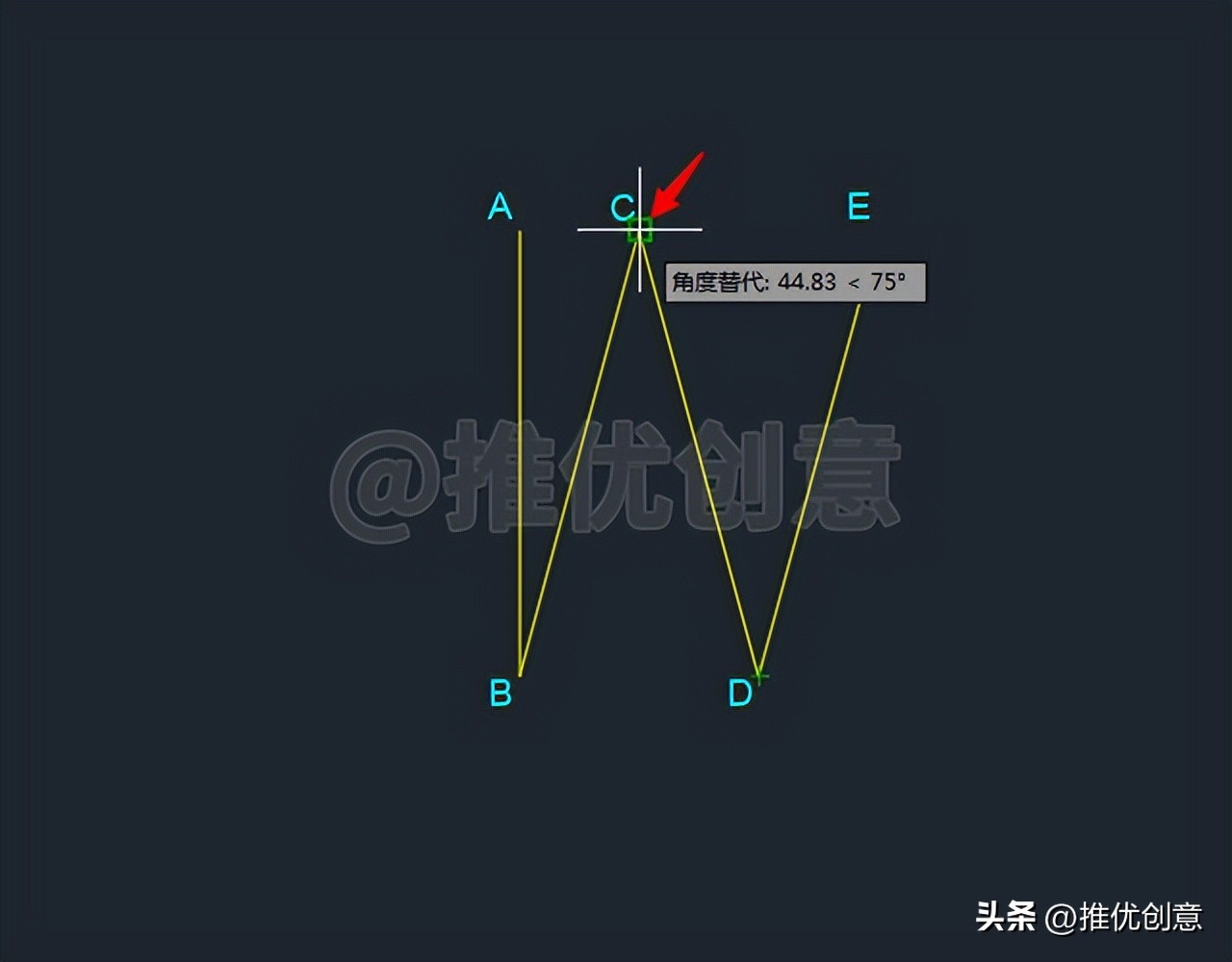

2.6、向 右 缓慢移动 光标 ，引出一条 经过点A的绿色水平追踪路径，继续向右水平移动光标，到达点C处会出现一个“白色交叉标识”，此时单击拾取该交点C指定直线的下一点C。

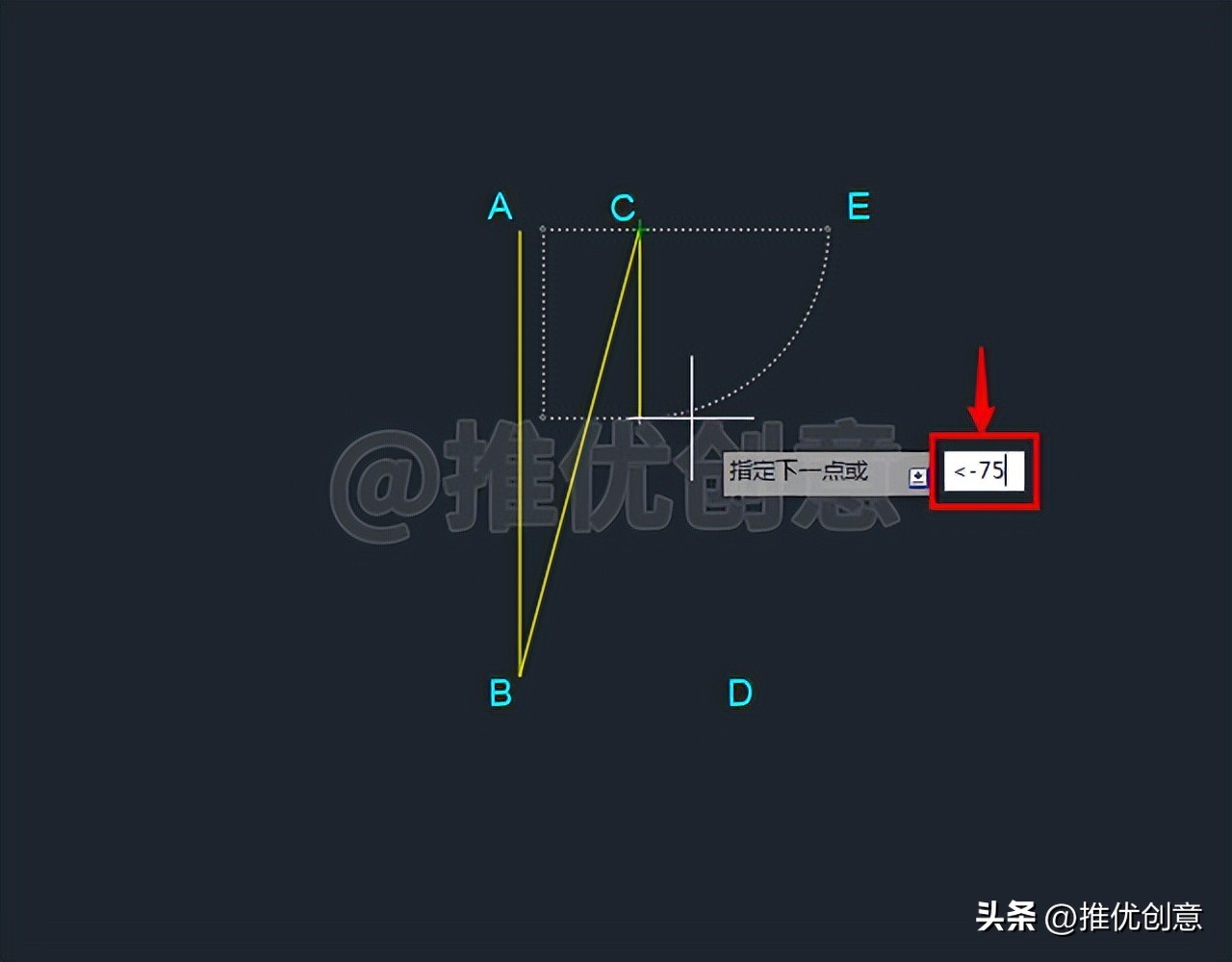

2.7、输入“ <-75 ”后回车，指定 直线下一点D 的 相对角度值 。
2.8、将 光标 移到 点B上悬停一下，此时不要单击拾取点B。

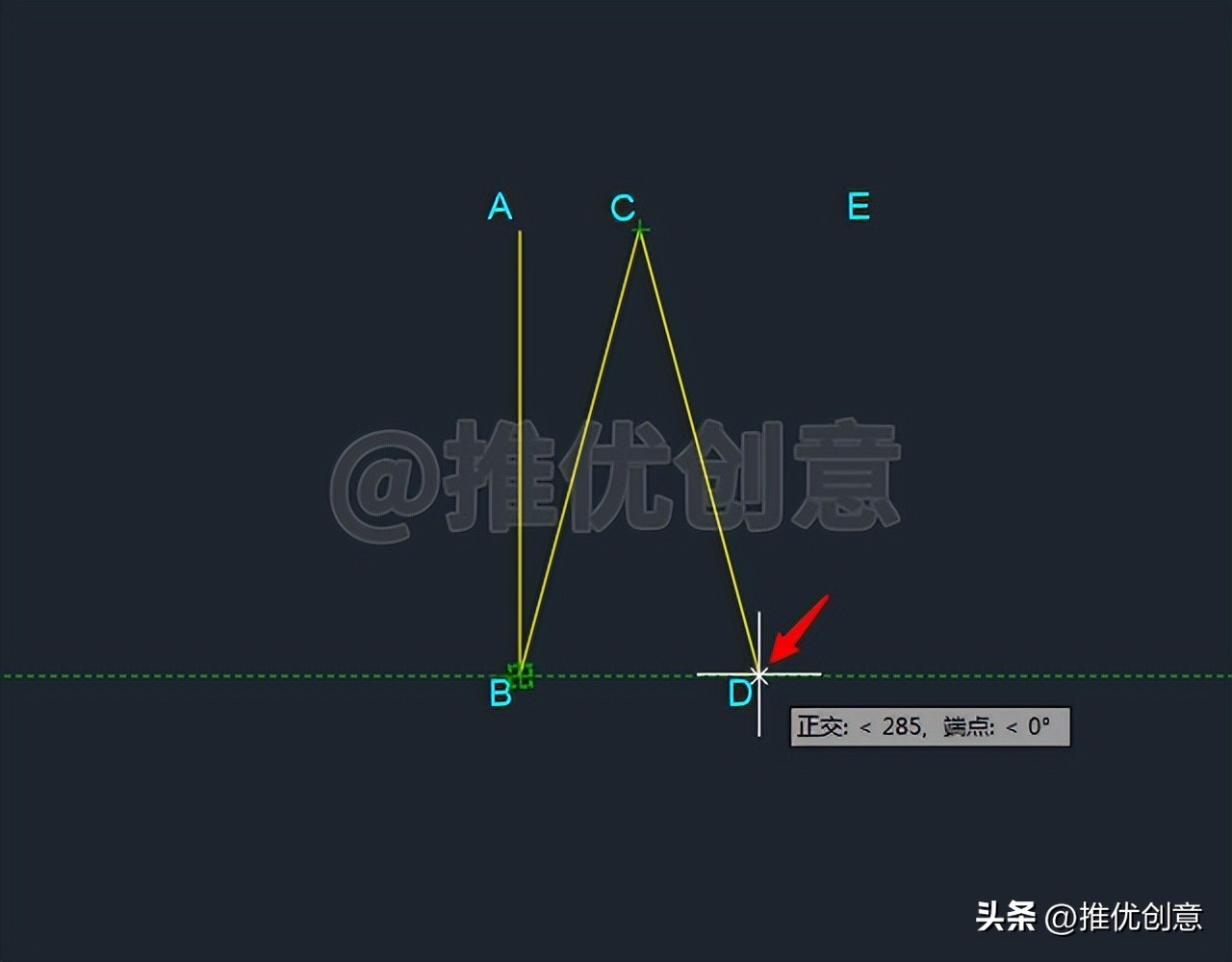

2.9、向 右 缓慢移动 光标 ，引出一条 经过点B的绿色水平追踪路径，继续向右水平移动光标，到达点D处会出现一个“白色交叉标识”，此时单击拾取该交点D指定直线的下一点D。

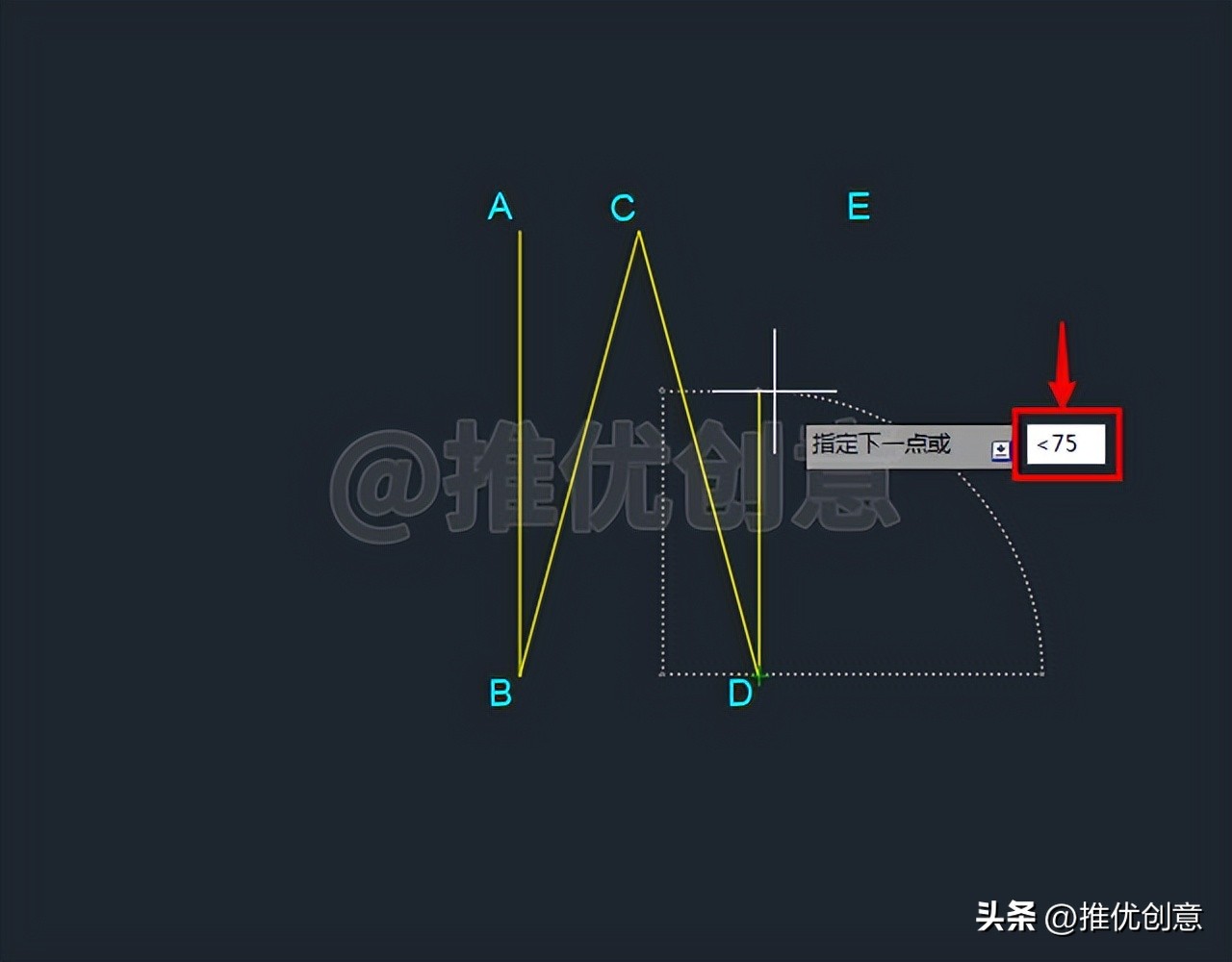

2.10、输入“ <75 ”后回车，指定 直线下一点E 的 相对角度值 。
2.11、将 光标 移到 点C上悬停一下，此时不要单击拾取点C。

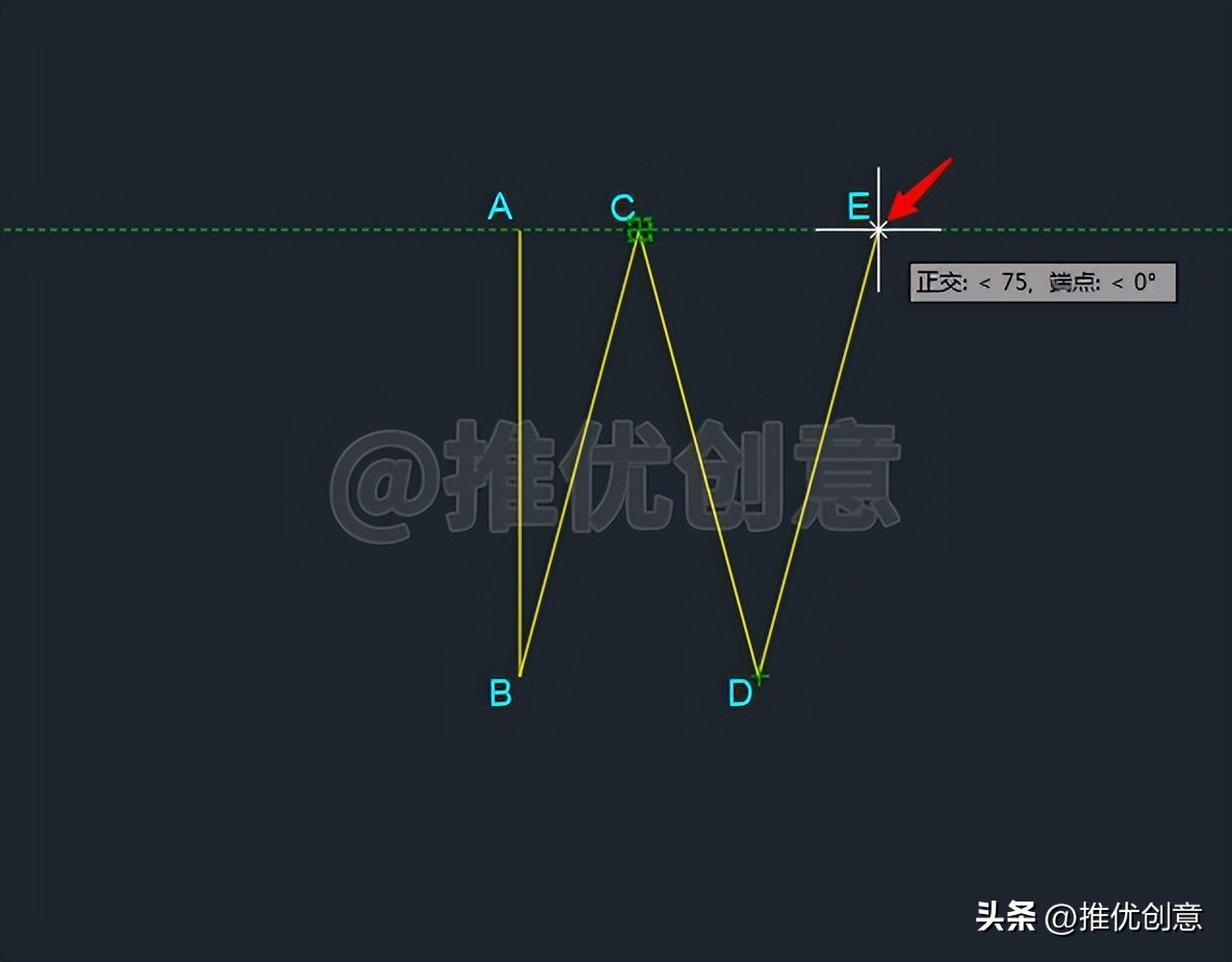

2.12、向 右 缓慢移动 光标 ，引出一条 经过点C的绿色水平追踪路径，继续向右水平移动光标，到达点E处会出现一个“白色交叉标识”，此时单击拾取该交点E指定直线的下一点E。
2.13、 回车 退出“ 直线 ”命令， 线段 绘制完成后如下图。
点A 、 点C 、 点E 在 同一条水平线 上； 点B 、 点D 在 同一条水平线 上。

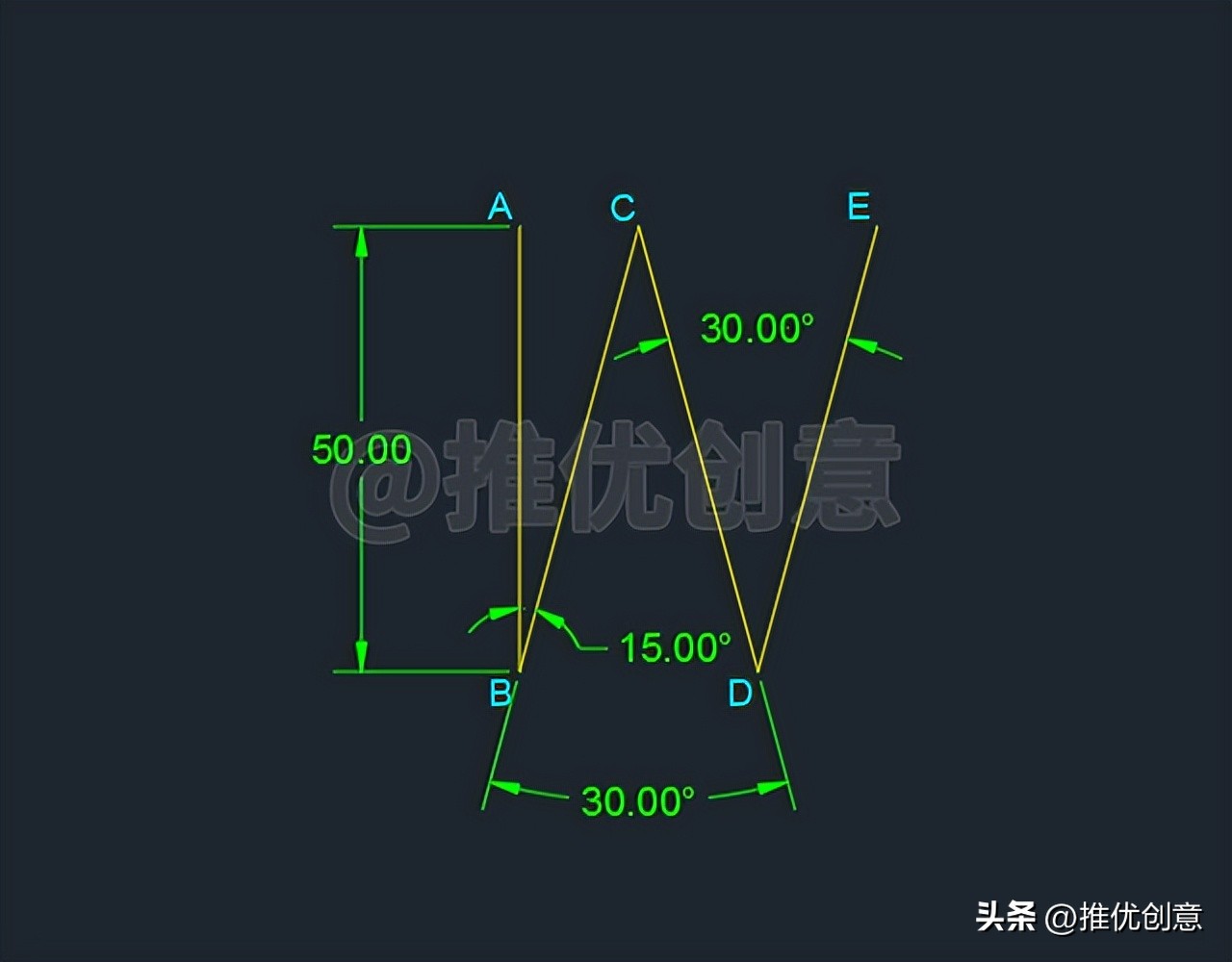

黄色竖直线段AB=50 ， ∠ABC=15° ， ∠BCD=∠CDE=30° 。

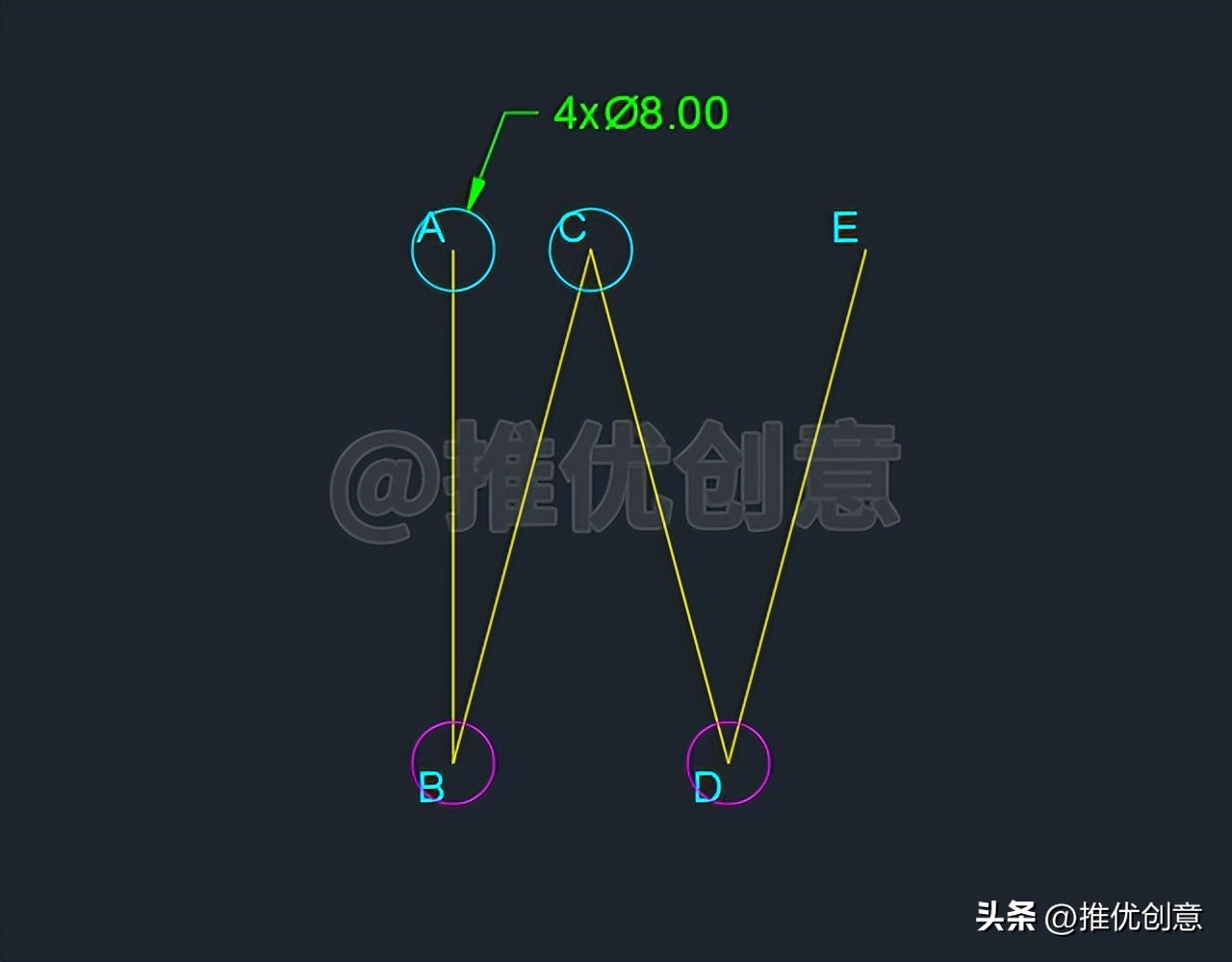

2.14、命令行输入“ C ”后回车，启用“ 圆 ”命令，分别捕捉 点A 、 点B 、 点C 、 点D 为 圆心 ，绘制 四个直径 都为 8 个单位的 圆 。
2.15、命令行输入“ O ”后回车，启用“ 偏移 ”命令，进行以下 偏移 操作。

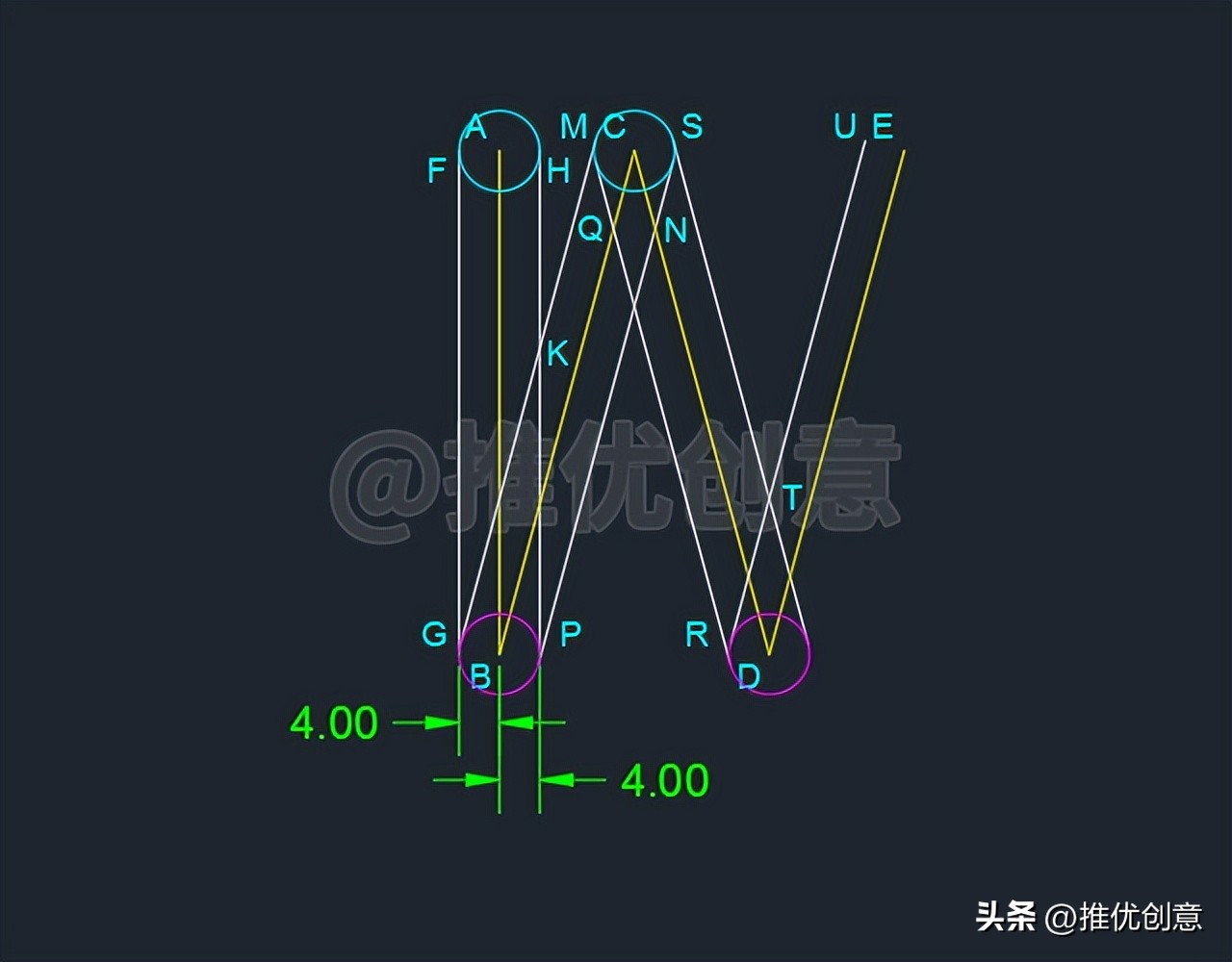

将 黄色竖直线段AB 分别向 左 、 右 偏移 4 个单位，得到 白色竖直线段FG 、 白色竖直线段HK 。
将 黄色线段BC 分别向 左 、 右 偏移 4 个单位，得到 白色线段MK 、 白色线段NP 。
将 黄色线段CD 分别向 左 、 右 偏移 4 个单位，得到 白色线段QR 、 白色线段ST 。
将 黄色线段DE 向 左 偏移 4 个单位，得到 白色线段UT 。

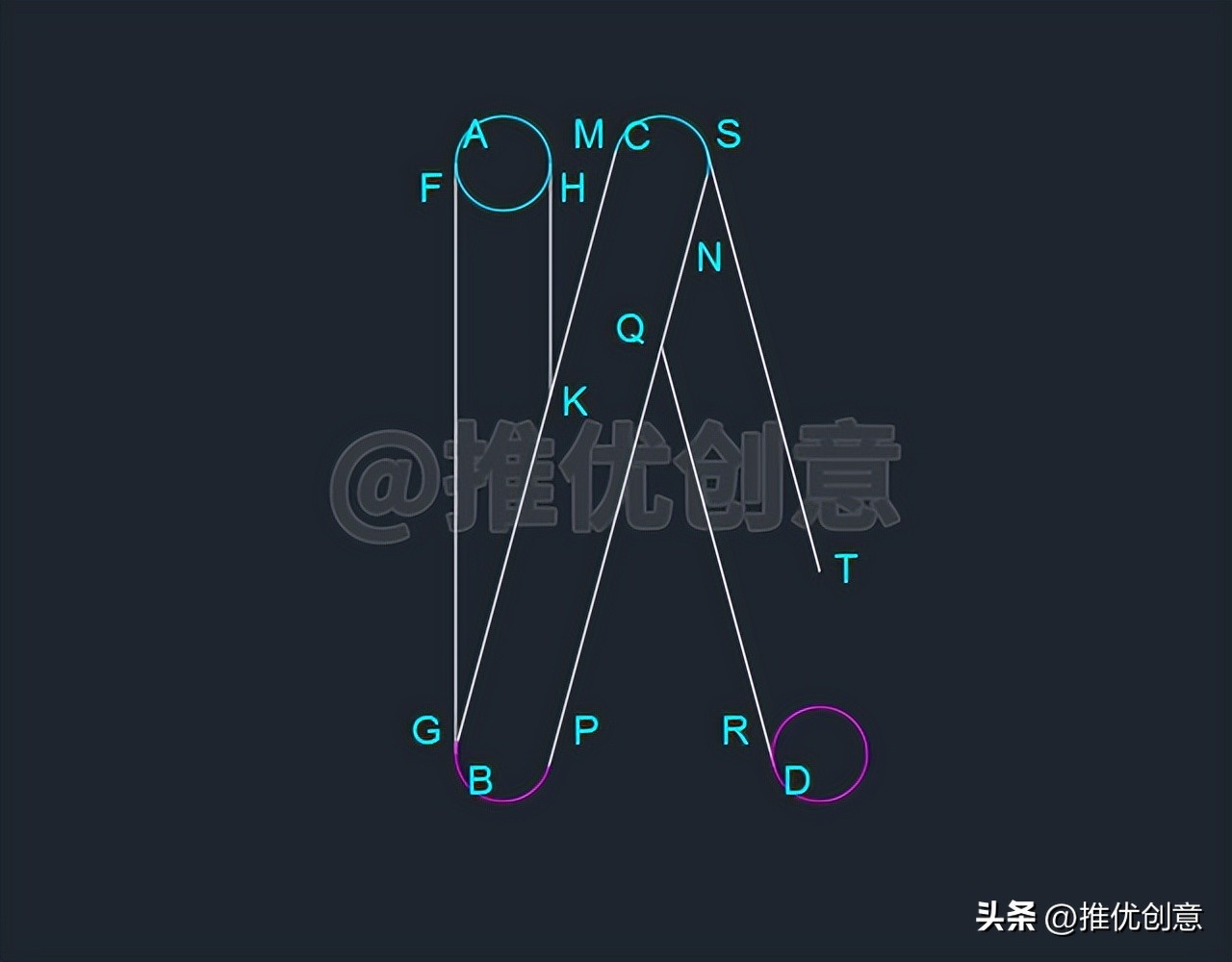

2.16、命令行输入“ TR ”后回车，启用“ 修剪 ”命令， 根据绘图需要进行修剪 ，完成后如下图。
2.17、命令行输入“ E ”后回车，启用“ 删除 ”命令，将 黄色竖直线段AB 、 黄色线段BC 、 黄色线段CD 、 黄色线段DE 、 白色线段UT 删除掉，完成后如下图。

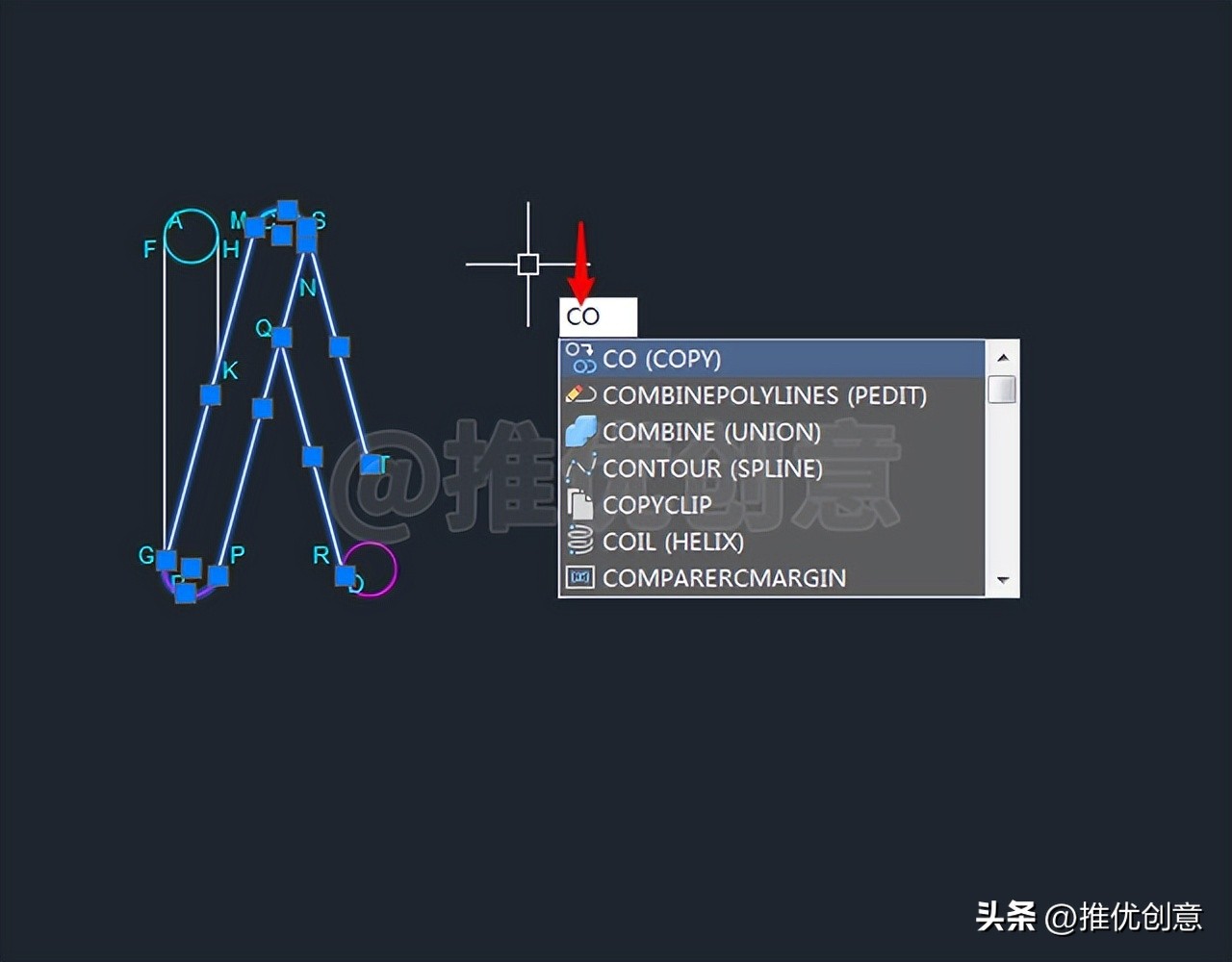

2.18、选中白色线段MK、红色圆弧B、白色线段NP、青色圆弧C、白色线段QR、白色线段ST，命令行输入“CO”后回车，启用“复制”命令。
2.19、单击捕捉圆心B作为复制的基点。

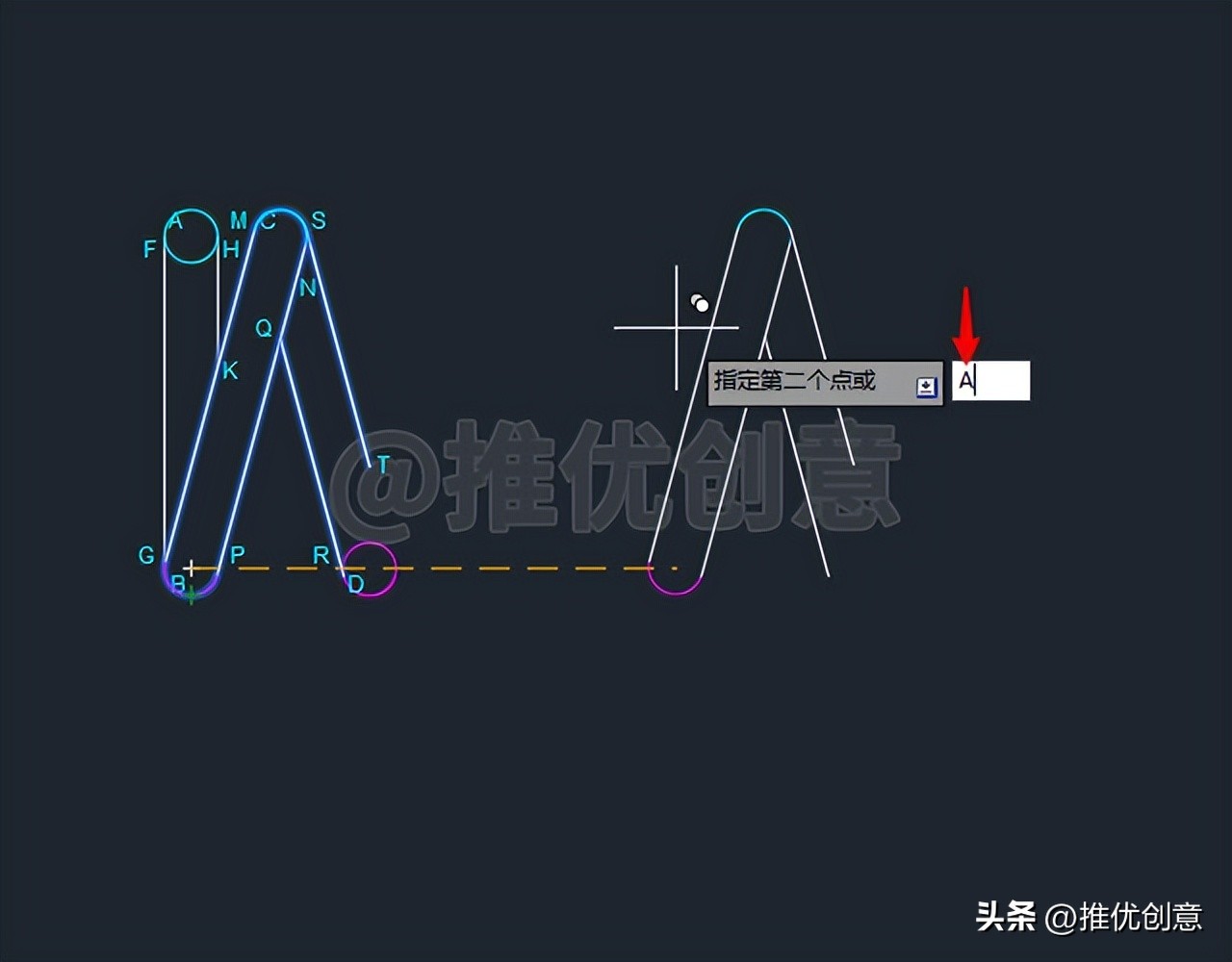

2.20、输入“A”后回车，选择阵列。
2.21、输入要进行阵列的项目数“5”后回车。

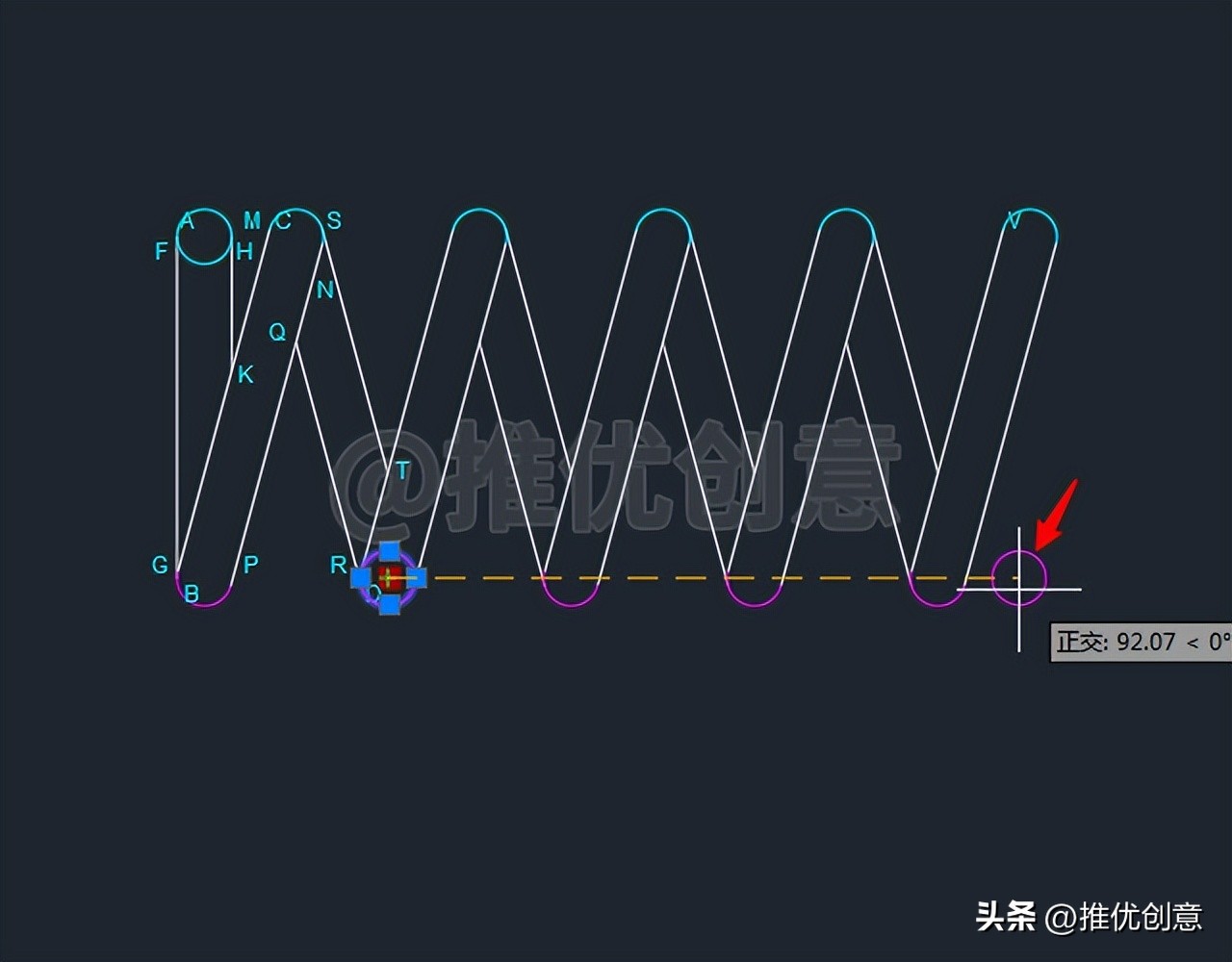

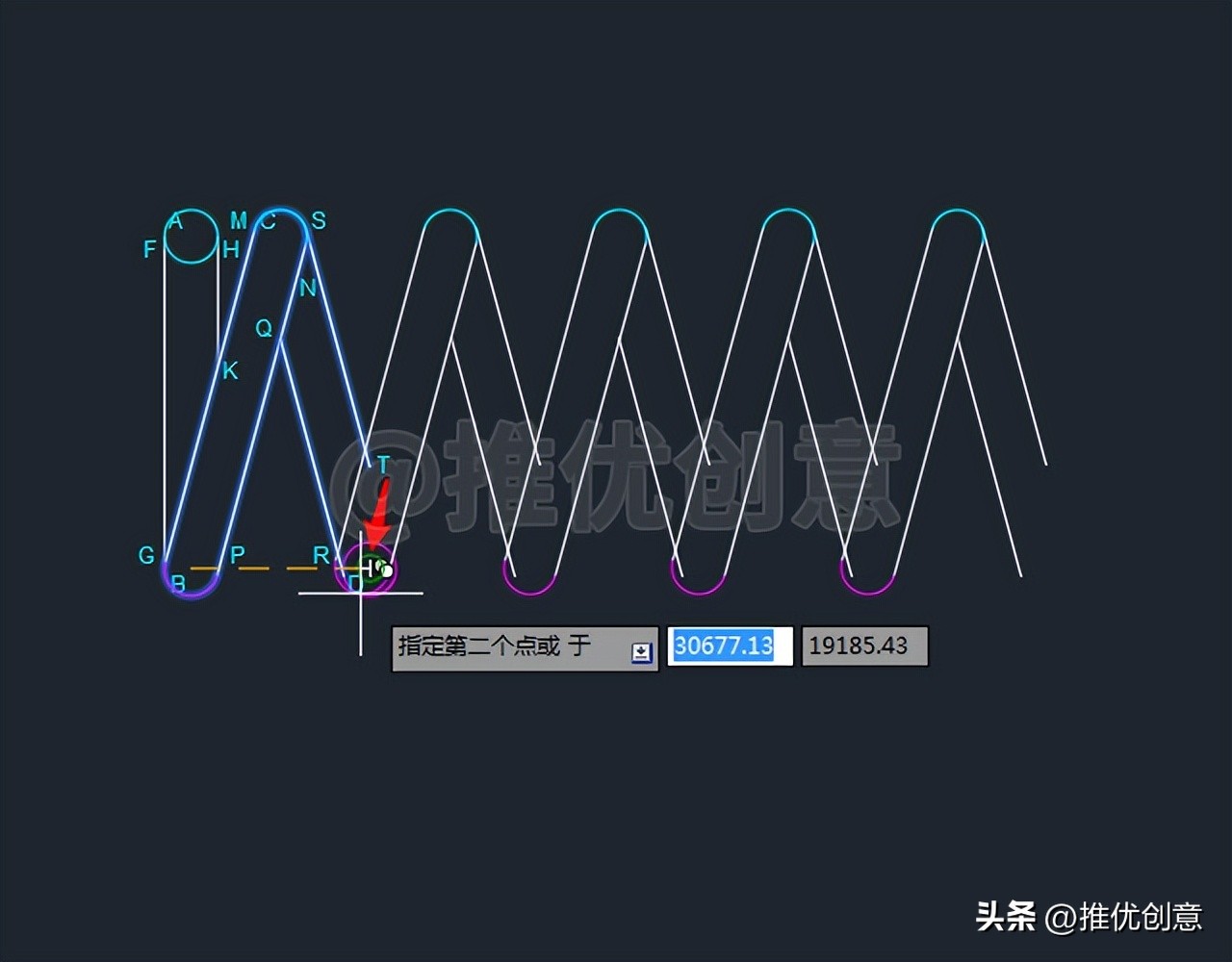

2.22、单击捕捉圆心D指定复制的第二个点。
2.23、 复制阵列完成后如下图。

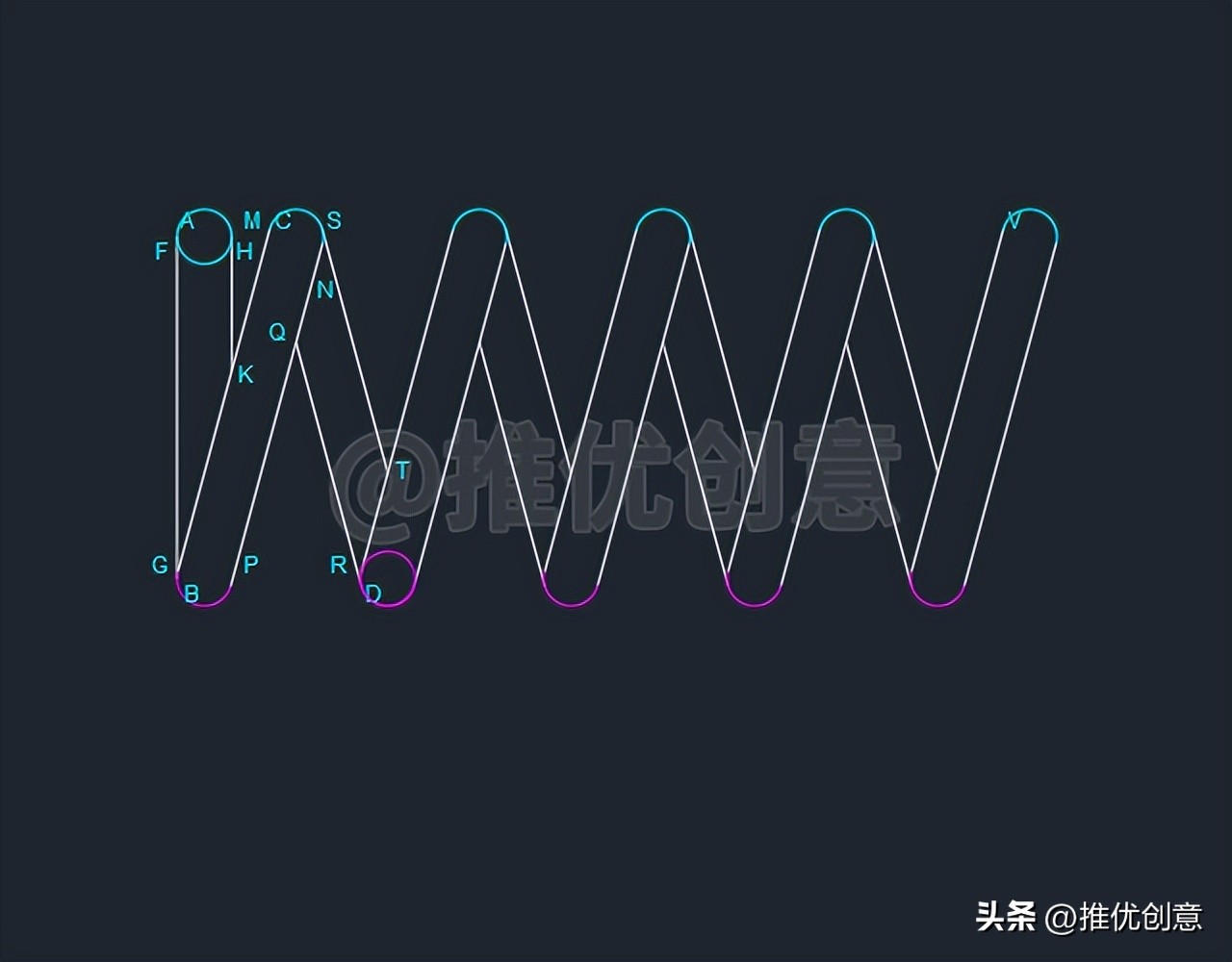

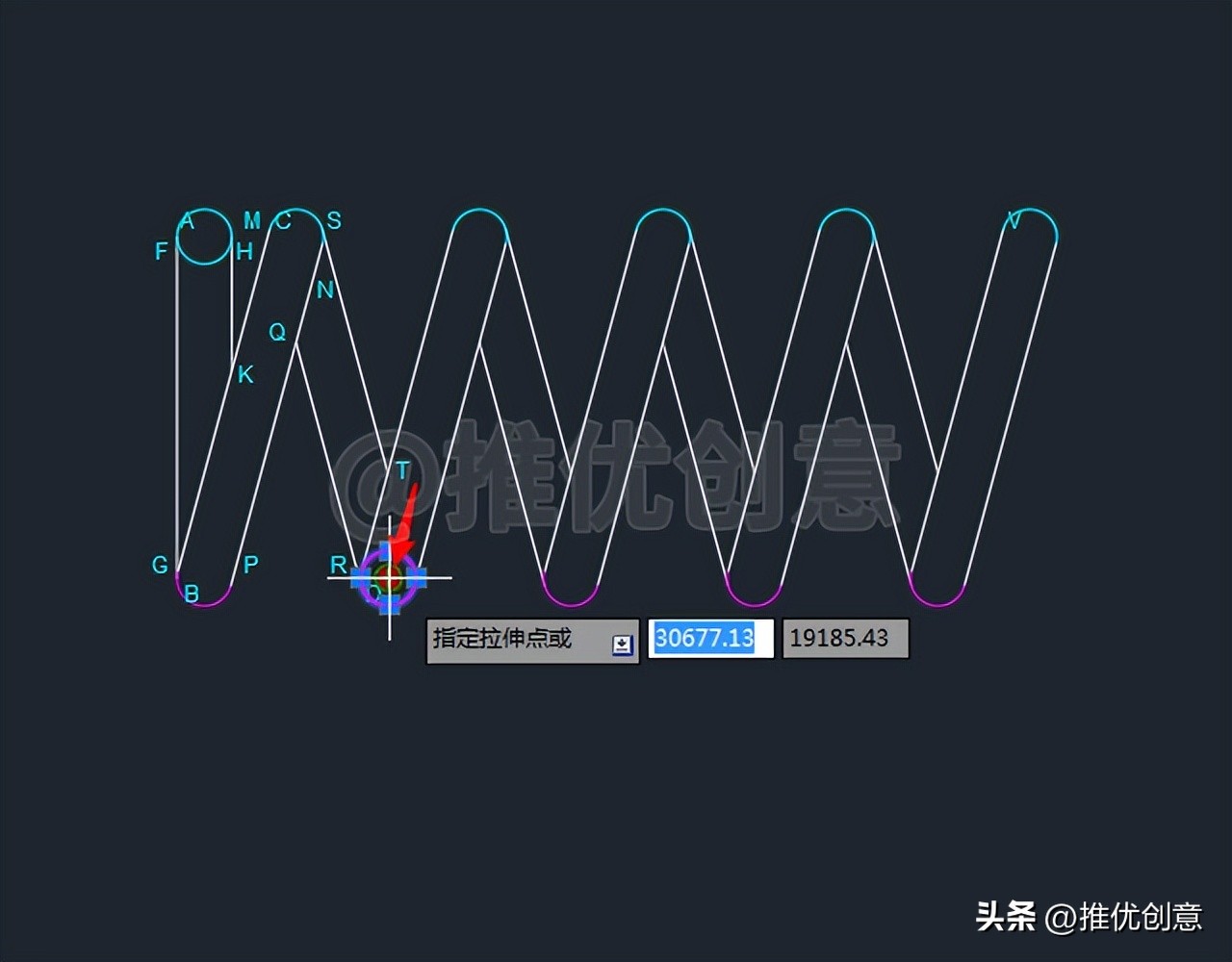

2.24、命令行输入“ E ”后回车，启用“ 删除 ”命令，将 白色线段WX、白色线段YZ删除掉，完成后如下图。

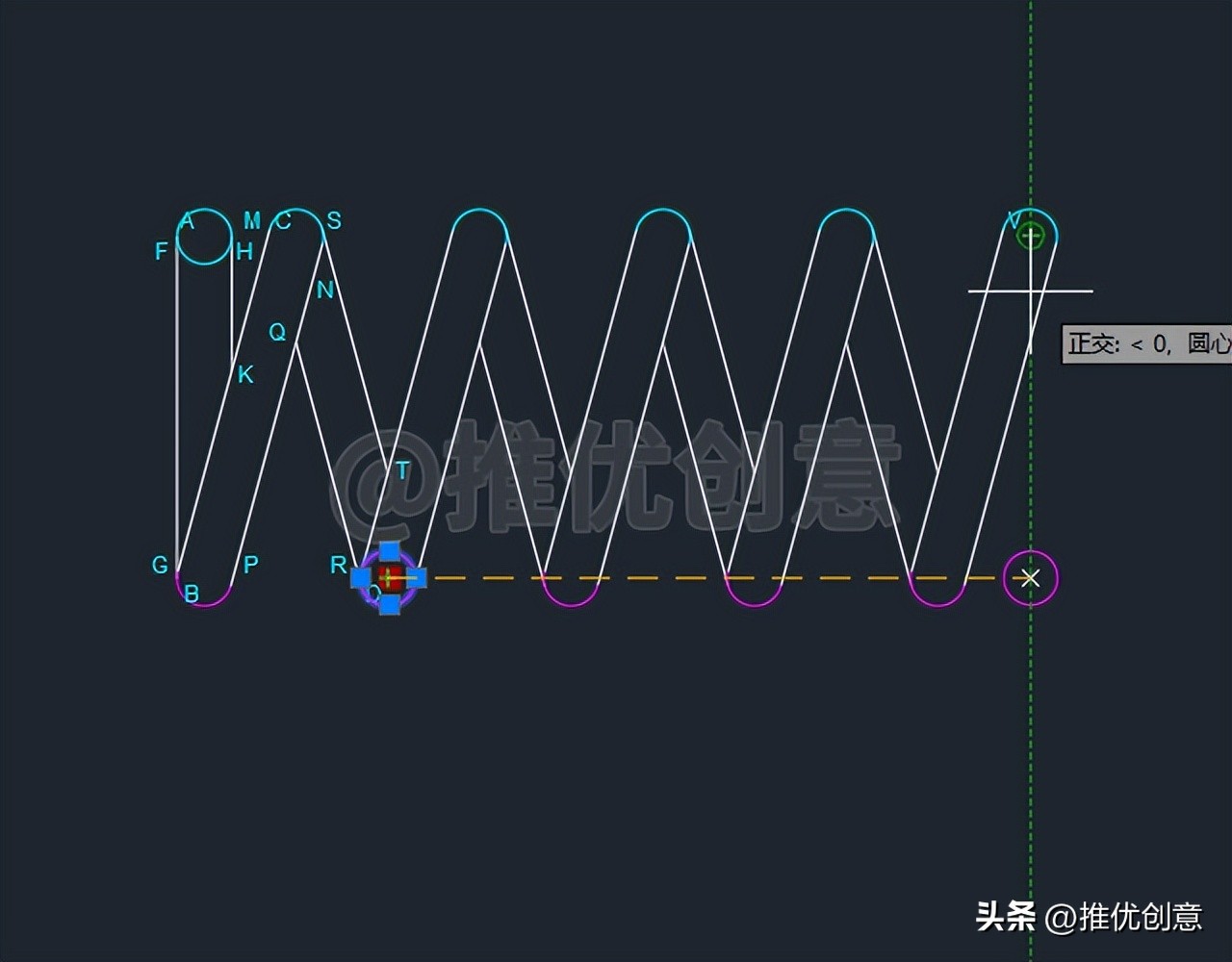

2.25、先选中 红色圆D ，再在 圆心D 上 单击一下 ，使 圆心D 由 蓝色 “ 温夹点 ”变为 红色 “ 热夹点 ”。
2.26、向 右 移动 光标 。
2.27、接着将 光标 移到 圆心V上悬停一下，此时不要单击拾取圆心V。

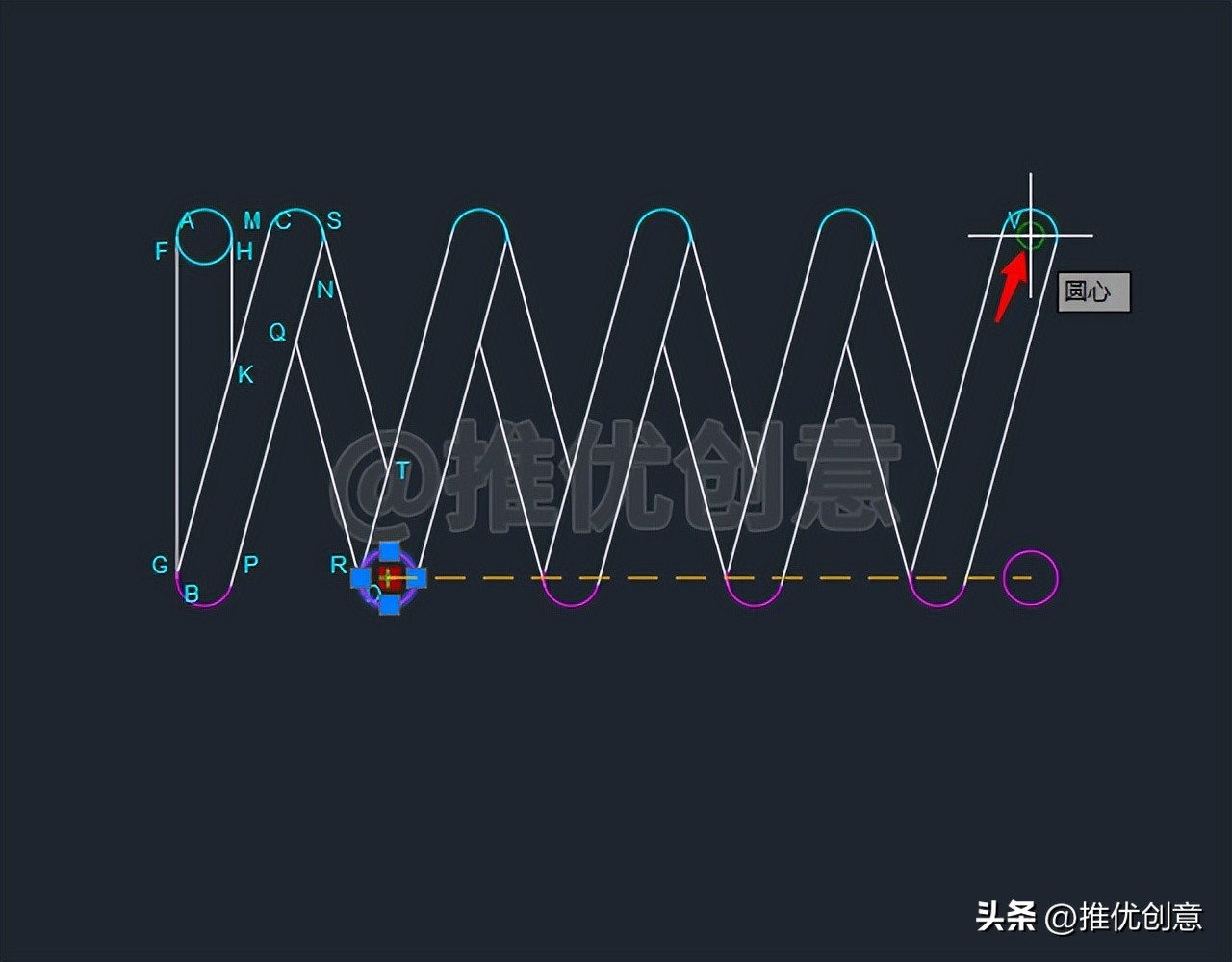

2.28、向 下 缓慢移动 光标 ，引出一条 经过圆心V的绿色竖直追踪路径。
2.29、继续 竖直向下 移动 光标 ，到达 圆心A'处 会出现一个“ 白色交叉标识 ”，此时单击 拾取该交点A' 指定 移动的第二个点 。
2.30、 移动 完成后 红色圆D 变为 红色圆A' ， 圆心A' 与 圆心V 在 同一条竖直线 上。

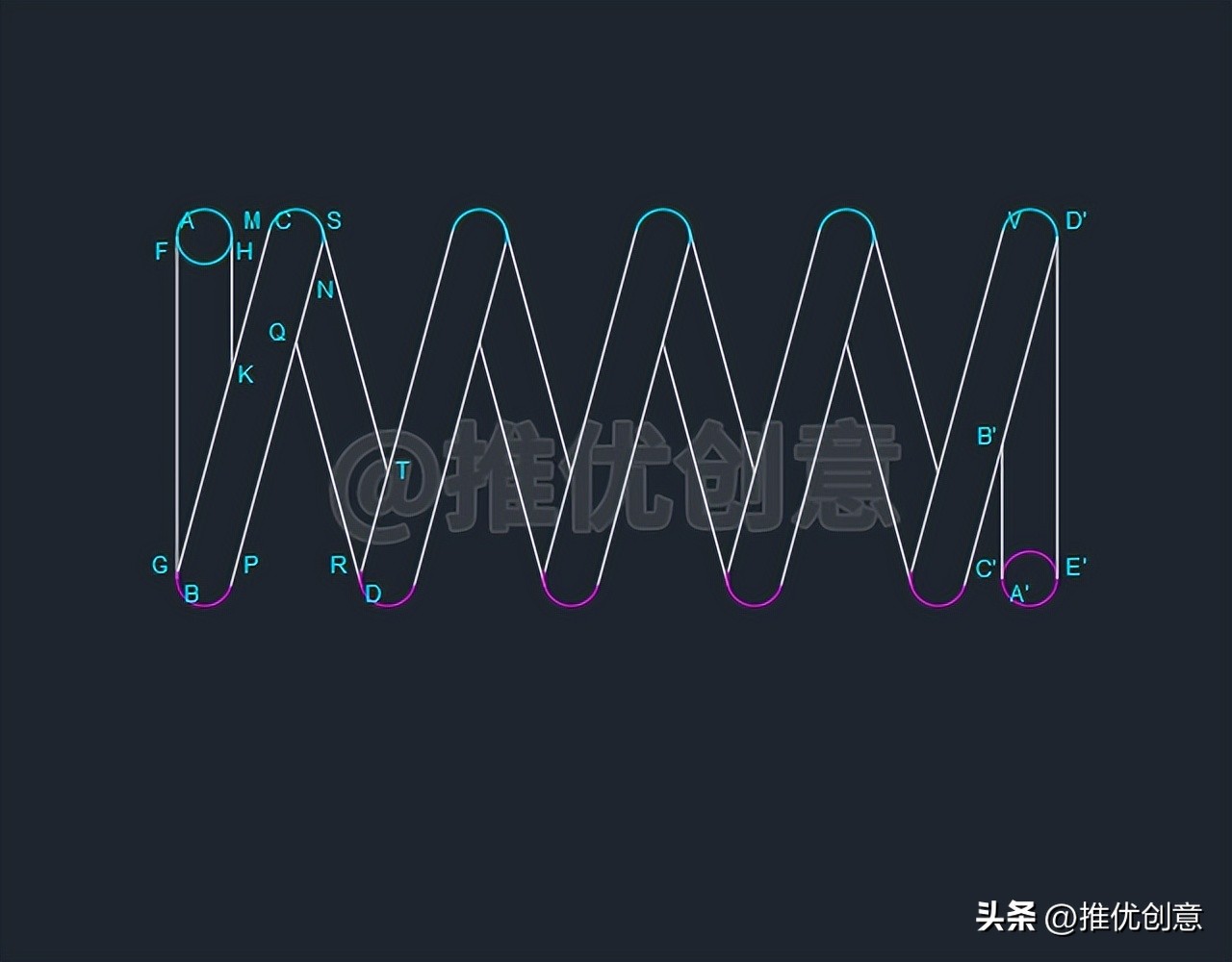

2.31、命令行输入“ L ”后回车，启用“ 直线 ”命令，捕捉 红色圆A'的左边象限点C' 作为 直线的第一个点 ，向 上 绘制一条 白色竖直线段C'B' ；捕捉 红色圆A'的右边象限点E' 、 青色圆弧V的右边象限点D' 绘制一条 白色竖直线段E'D' 。

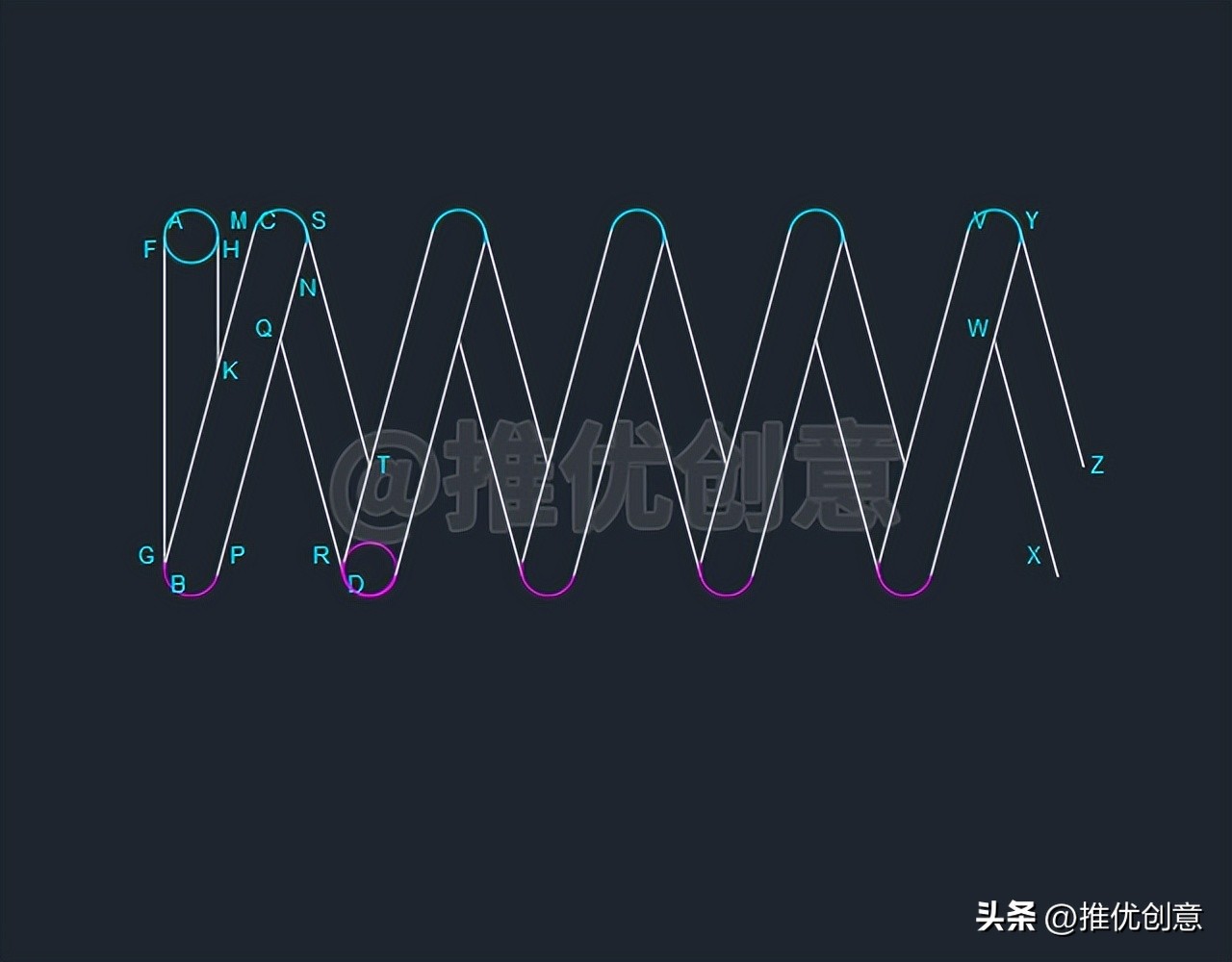

至此， 整幅图 绘制完毕。

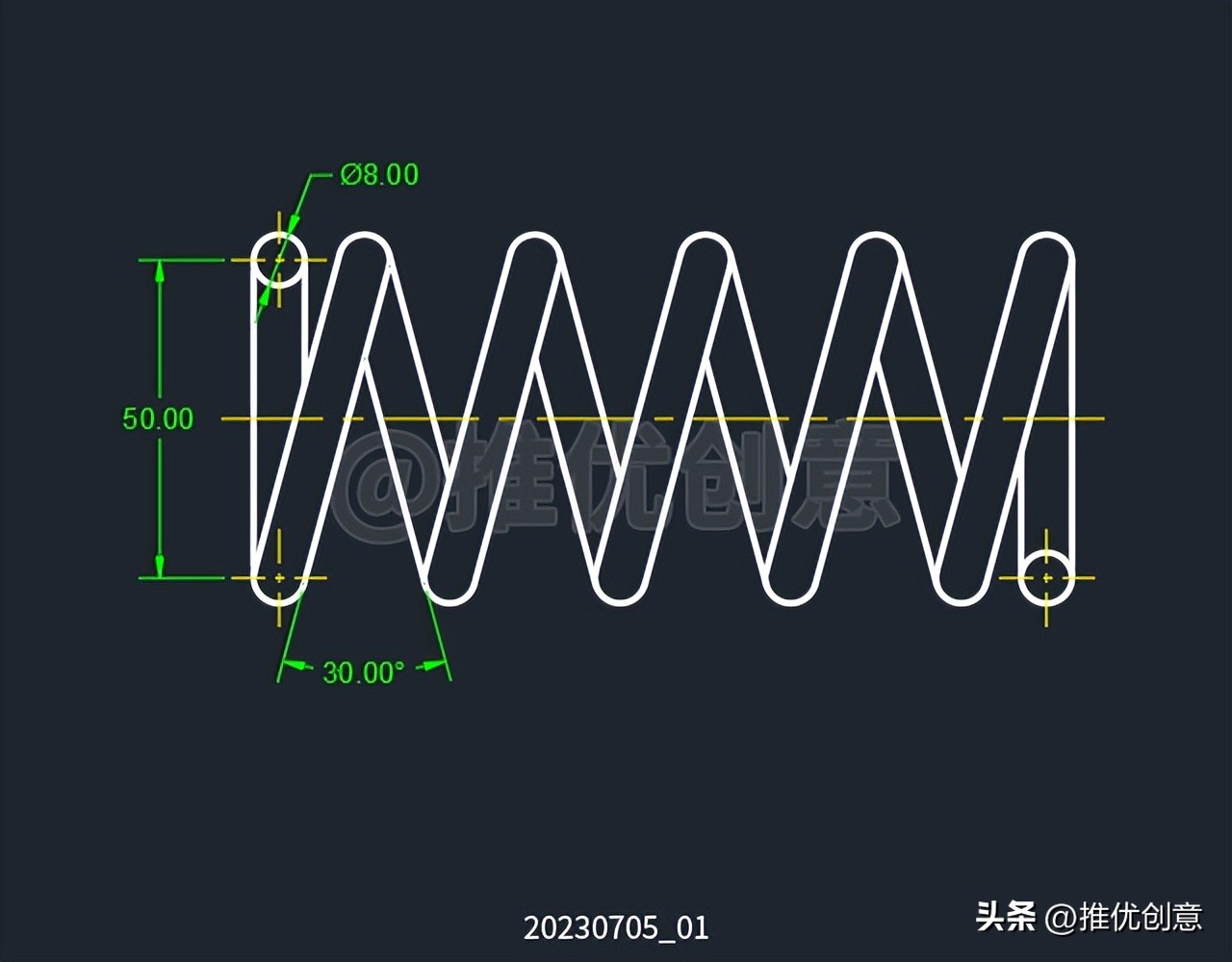

2.32、使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图。
