无刷速通门
使用说明书
前 言
尊敬的用户：
非常感谢您选购多奥的通道系列产品。它拥有传统管理模式无法比拟的优势。无论是对通过通道的人员权限控制，还是对通行人员实行收费、考勤、计数等，在传统管理模式下去实现，将会花大量的人力、物力、财力，且工作量大、成效低；而解决此类问题是智能通道管理产品的强项。他是社会文明高度发展的科技结晶，为科学管理通道开辟了新纪元。
本设备对外采用标准的电气接口，可方便的与磁卡、条码卡、ID卡和IC卡等多形式读写设备进行系统集成。本产品已系列化，有多种型号和规格供您选择。
产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用；对外采用标准的电气接口，能方便地将多种读写器集成在本产品上；本产品还专门设计了满足消防要求的控制系统，以便在紧急情况下，使通道畅通，保证人员及时疏散。该产品性能稳定，安全可靠，可广泛应用于车站、码头、会所等人流多，而又需要监控的场合。
版权声明：
本产品的外观、所采用的控制、传动等技术属多奥所有。
本手册版权归多奥所有，未经书面许可，任何单位个人不得复制、使用本手册资料或其中的内容，违者要对造成的损失承担责任。
多奥保留对该产品进行改进、完善的权利，所以我们不能保证本手册与您购买的产品完全一致，但我们会定期对本手册进行审查并修订。本手册如有任修订，恕不另行通知。
客户服务和技术支持承诺：
用户自购买产品之日起，由多奥提供一年的免费保修和免费技术支持，并实行终身保修，超过免费保修期只收维护成本费。但当用户对本产品有下列行为时，本承诺将自动终止。
用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。
用户未按照本说明书的内容进行正确的使用而导致产品全部坏的。
！ 警告：
本产品是技术性较强之设备，使用时系统若发生故障，应及时通知我公司
售后服务部门或授权服务机构进行处理，切不可随意拆卸，以免损坏内部结构或操作不当而损害您的权益。
请参照说明正确使用本设备的接口电特性，以免损坏本设备和用户的其它设备
目录
5一、产品介绍
51.1 产品简介
51.2主要功能及特点
51.3 主要技术参数
5二、设备定义与外形尺寸
52.1 设备定义
52.2设备尺寸图
5三、设备的组成及基本工作原理
53.1产品结构
53.2系统工作原理
53.3产品系统组成
53.4系统工作模式及工作方式
5四、设备的现场安装与调试
54.1产品安装
54.2地基安装图
54.3产品状态检查
54.4产品功能调试
5五、设备使用说明
5五、设备使用说明
5六、产品维护与保养
5七、数码管显示及含义
5八、设备故障排除
5附录A
5菜单设置举例：
5A.1 进入和退出菜单设置
5A.2 菜单功能、设置
5附录B
5通道闸通讯协议
一一、产品介绍

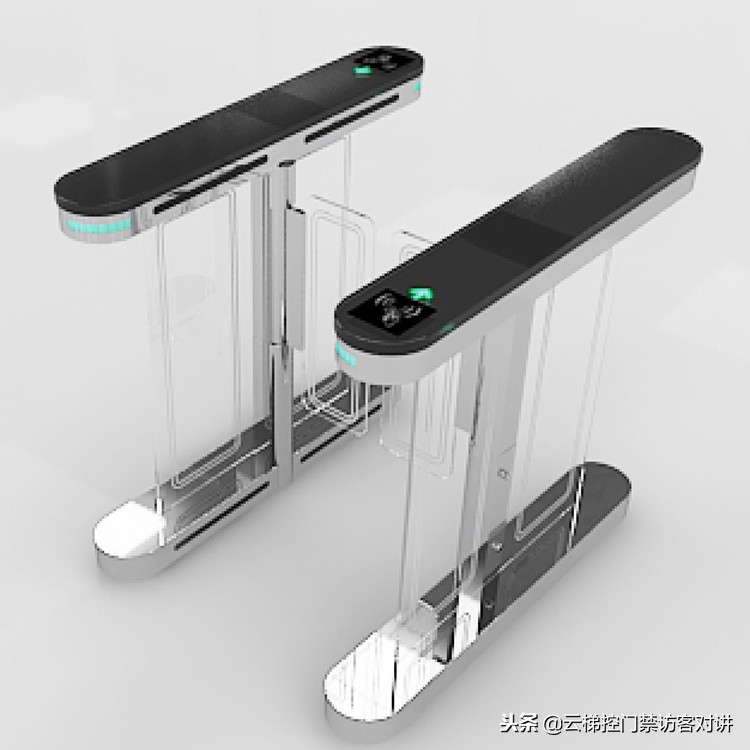

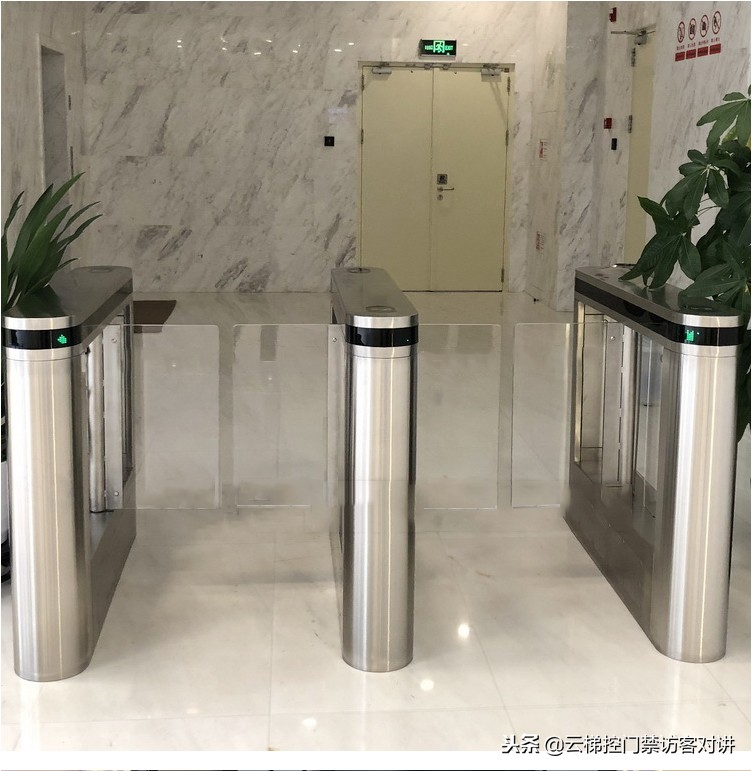

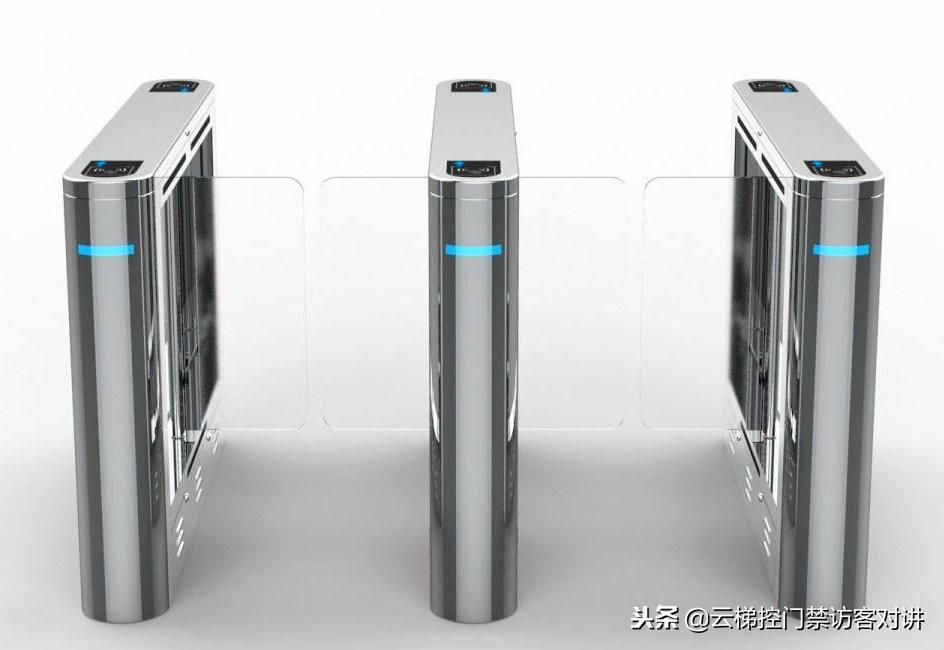

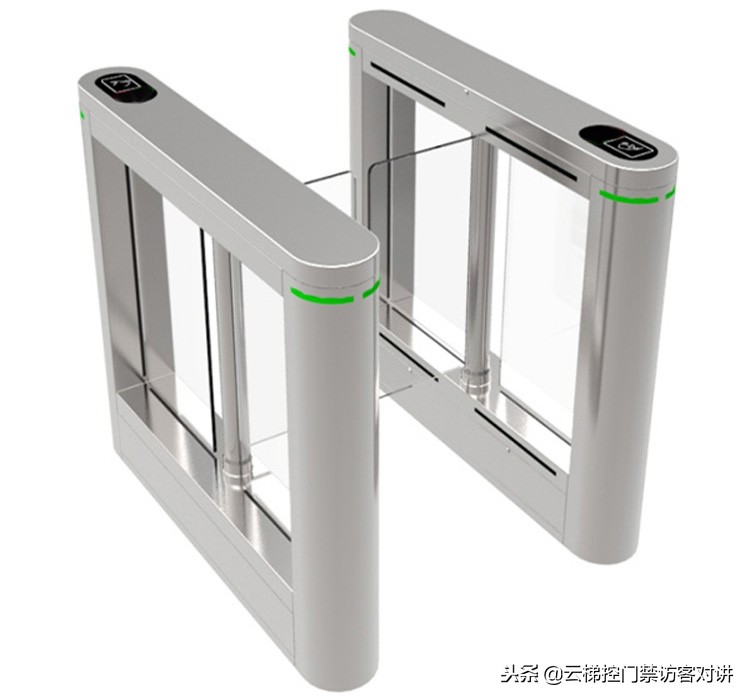

1.1 产品简介
本智能通道是多奥自行开发、研制、生产的智能通道管理设备。该设备把精巧的机械传动、微处理器控制、语音及各种读写技术有机地融为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。
整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将磁卡、条码卡、ID卡、IC卡,人脸机等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在本系统中设有专门的消防接口，以便在紧急情况下闸门自动打开，组织人员疏散。
1.2主要功能及特点
快速身份认证技术，可准确、高效识别IC卡、ID卡、磁卡或条码卡。
直流无刷电机免维护。
在线模式或离线模式可选。
实时故障自检及报警提示，确保系统安全运行，方便维护、使用。
具有方向指示， 引导行人出入通道口。
具有闸门感应自动锁死功能保护设备杜绝强制通行；
自动统计、显示通行人数，便于实时察看，显示总数高达九万多。
(声光/语音可选)提示功能，谨防人员非法进入或不规范通行，
独特的语音功能在用户正常通行时会有和谐的提示语音使得用户倍感亲切
同时在用户有不规范行为时也可提示用户规范自己的行为使通行有序进行
同时为使用方省去了人力。
功能强大的在线智能控制模式，让您轻松做到：
通道进出口工作方式的设定。
多次刷同一张卡允许多人次通行特色功能，以满足特殊场合使用需求。
设置读卡是否带记忆模式。
合理选用常开模式或常闭模式，有效缓解通行人流。
具有人性化的通行超时复位时间设置功能。
红外传感技术实现实时监控通道、安全保护及防尾随。
单方向通行（当一个方向允许通行后另一个方向禁止通行（及刷卡无效）之至此方向通行权限结束）。
紧急或特殊情况处理模式。
具有标准输入、输出接口,方便本系统与其他装置集成，并可实现远程控制与管理。
超强组合能力，不同款式、系列通道产品可组合使用，而不影响系统性能。
强大的系统扩容能力，可随时增加新产品。
远程控制管理：远距离操作闸门所处状态的功能，以满足用户的特殊需求及消防安全要求。
强大的自检功能：设备随时处于故障监视状态良好的报错功能友好的实现人机交互方便快速实现检修；
良好的防撞功能（当闸机处于开关门进行状态时当有物体撞到时闸机会检测到物体立即停止运动并进行反向折回）
1.3 主要技术参数
产品型号：DAIC-TD-STM
箱体材料：标准不锈钢（304）
生产工艺：全电脑数控激光切割
闸板材料：亚克力、不锈钢 等
闸门开关时间：小于0.4S
通行速度：常开50人/分；常闭30人/分
通讯接口：RS485
输入电压：AC220
总功率 小于200W
通讯距离：小于1200m
信号输入：干接点信号或12V电平信号（有效信号为脉冲信号信号有效持续时间大于等于50ms驱动电流最小10mA）
相对湿度： 小于95%，不凝露
工作温度：-25度~80度
工作环境：室内室外（室外加装雨棚）
二、设备定义与外形尺寸
2.1 设备定义

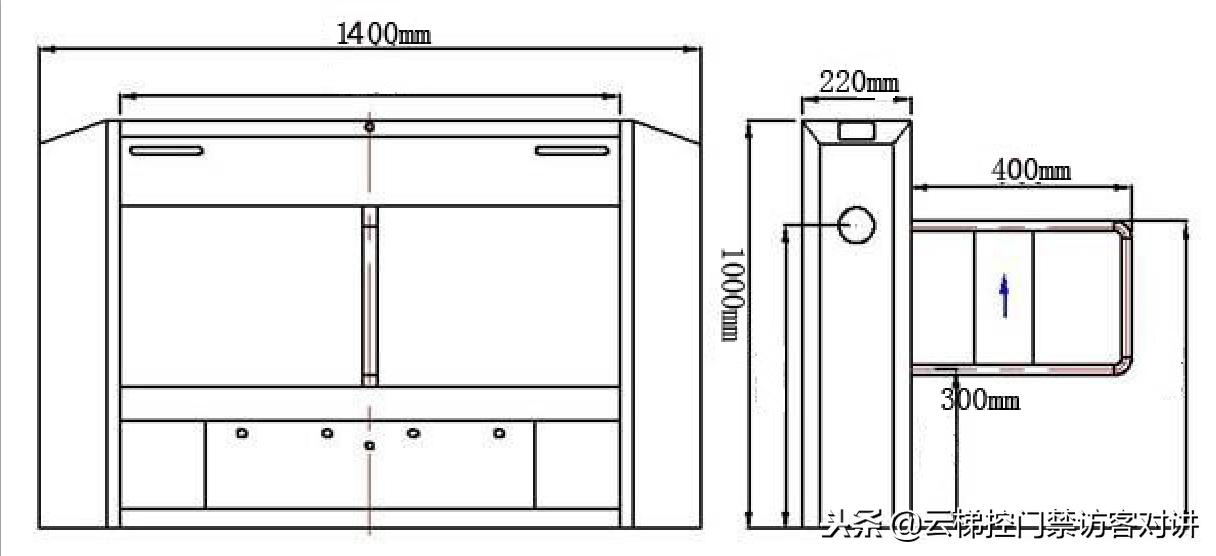

2.2设备尺寸图
主视图 单机芯侧视图
三、设备的组成及基本工作原理
3.1产品结构
产品结构主要由机械系统和电控系统两大部分组成；
3.1.1机械系统结构
机械系统分为机箱和机芯两大部分。机箱作为载体其上安装有读写器、计数器、方向知识器、声光报警装置、红外对射感应、门锁等；机芯组成主要有电机、减速器、机架、传动轴、闸门等；
3.1.2电控系统
电控系统组成及功用
电控系统主要组成有读写器、主控板、红外传感器、方向指示器、计数器、报警器、语音板、限位开关、变压器、喇叭等；其中主要部件的功用如下：
读写器: 读取卡上信息并经过判断处理后，向主控板发出开闸门信号；
主副控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和处理后，再向方向指示器、电机、计数器、报警器发出执行命令。
红外对射感应：检测行人位置和安全保护作用；通道两端的传感器判断行人通行位置，所有
感器起安全保护作用；
权限指示器/通道指示器：显示通道当前通行状态，引导行人安全有序地通过通道；
计数器：记录从同一方向有效通过某一通道的人次；
声光报警装置：向非法通行的人员发出报警提示信号；
限位开关：控制闸门转动的位置；
语音版：根据主控板发出的指令做出相应的语音提示；
3.2系统工作原理
打开电源，显示板STAT（start）,之后检测电眼 ，首先副机控制板切断副机红外电源(副机显示 SENP) 电眼检测正常后副机接通红外电源（副机显示SEHP）主机检测电眼正常显示SENO(sensor ok)，如果电眼有故障将显示E-SX(X为问题电眼的编号)电眼检测正常后，进入主副机通讯检测通讯正常显示SERO(serial ok)，通讯正常后进入闸门复位 数码管显示RESU(RESUME)复位如果复位时间闸门无法复位显示E-CS正常后显示RUNX(X为闸机当前工作模式即LP02的值)初始化完成;
行人读合法卡后，系统向主控板发出开闸门信号通；
主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，再将控制信号发送给方向指示器、语音板及副控板，控制方向指示标志由红色转为绿色，语音版做相应的语音提示，副控板做相应的副机动做 ，在常闭模式下，打开闸门（常开模式时，闸门不动作），允许行人通行；
行人根据方向指示器指示标志通过通道后，红外线传感器检测行人通过通道全过程，并不断向主控板发出信号，直至行人完全通过通道；
行人完全通过通道后，主控板向计数器发出信号，计数器将自动加1，完成此次通行。
若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭模式，闸门不动作；），且发出声光报警或语音提示，直至行人退出通道后，解除报警；重新读有效卡方允许通行。
若行人要强行推闸门通行，系统将自动将闸门锁死过几秒后自动解锁复位，如果行人强行推门超过一定角度闸门将进一步锁死 只有当通道行人退出后方自动解锁复位（本功能只针对个别型号）
3.3产品系统组成
单通道管理系统是由两个单机芯通道闸组成，如图3.3.1所示。
多通道管理系统由两个单机芯通道闸和多台双机芯通道闸组成，如图3.3.2所示。产品具体尺寸请参看地基安装图
EMBED AutoCAD.Drawing.16
单通道管理系统 多通道管理系统
图3.3.1 图3.3.2
3.4系统工作模式及工作方式
为了满足不同场合的使用，本系统提供了多种工作模式和工作方式，以供用户选择。
3.4.1系统工作模式
工作模式LP01（LP01表示产品状态设置）有三种供选择，分别为测试模式、常开模式和常闭模式；这三种模式的参数值，可通过主控板内置SET、INC、DEC三个小键盘来设定。
其中LP01设置取值有000、001、002，各自表示含义分别如下：
取000时，系统处于测试状态：主要用于产品老化测试；
取001时，系统处于常闭模式：无人读卡通行时，通道两边闸门展开，处于关闭状态；
取002时，系统处于常开模式：无人读卡通行时，闸门收回至机箱内，处于开门状态；
3.4.2系统工作方式
系统工作方式LP02有九种情况可供用户选择，这九种工作方式参数值，也是通过主控板内置SET、INC、DEC三小键来设定。LP02工作方式取值有如下九种：
取值为000： 入、出双向受控，入、出口都需读卡方可通行
取值为001： 入向受控，出向自由，入口需读卡，出口无需读卡即可通行；
取值为002： 入向受控，出向禁止，入口需读卡，出口禁止行人通过；
取值为003： 入向自由，出向受控，入口无需读卡通行，出口需读卡通行；
取值为004： 入向自由，出向自由，入口和出口无需读卡即可通行；
取值为005： 入向自由，出向禁止，入口无需读卡，出口禁止行人通过；
取值为006： 入向禁止，出向受控，入口禁止行人通过，出口需读卡方能通行；
取值为007： 入向禁止，出向自由，入口禁止行人通过，出口无需读卡即可通行；
取值为008： 入向禁止，出向禁止，通道切断，入口和出口杜绝行人通过；
取值为009：无障碍模式，对于非法通行只报警不关门（只针对常开模式）
3.4.3其它功能
用户除了对上述的系统工作状态及工作方式外，还可对系统其它九种功能进行设置；这九种功能表示分别如下：
LP03: 设备地址；
LP04： 读卡是否带记忆；
LP05： 报警模式
LP06： 每个人通过通道的最长时间；
LP07： 有效信号持续时间；
LP08： 报警方式；
dP01： 闸门启动速度；
dP02： 缺省
dP03: 缺省
dP04: 闸门（副机数码管显示COL1）关1到位延时；
dP05: 闸门（副机数码管显示COL2）关2到位延时
dP06 闸门（副机显示OPE2，主板显示OU01）开2到位延时
dp07 闸门（副机显示OPE1,主板显示IN01）开1到位延时
dP08: 闸门到位延时速度；
dP09: 离合常开常闭；
【注】：具体操作方法和详细内容请参阅附录A。
四、设备的现场安装与调试
4.1产品安装
1） 准备好安装产品的工具，并根据装箱清单清点配件；
2）确系统组成和工作模式，进行整体规划后，准备开始安装；
3）好地基基面后，以中心线为基准，划两条相互平行的A、B线，再分别在A 、B、C三线上定出各安装孔位；安装尺寸参见图
4）定好孔位后钻孔，并预埋（N+1）X4个M12的地脚螺栓或膨胀螺栓（其中N表示通道数）；
5）将强电电缆线和弱电电缆线分别用3/4″PVC线管穿好，并用水泥埋到相应的位置；
6）将各机箱分别搬到相应的安装位，并逐个对准地脚螺栓位；
7）检查系统组成和工作模式，无误后，再进行下步工作；
8）打开机箱门，选其中一台产品作为参考基准（最好选中间一台作为参考基准），将机座螺栓孔对准相应的地脚螺栓，并先预紧螺母；
9）打开相邻一台机箱门，将机座螺栓孔对准地脚螺栓并对齐已定的基准产品，预紧螺母；若有多台需安装以此类推；
10）参考电控接线图，将电源线、控制线接好，并接好系统保护地线；
11）待状态检查和功能调试合格后，这时再拧紧地脚螺母；
！ 警告：

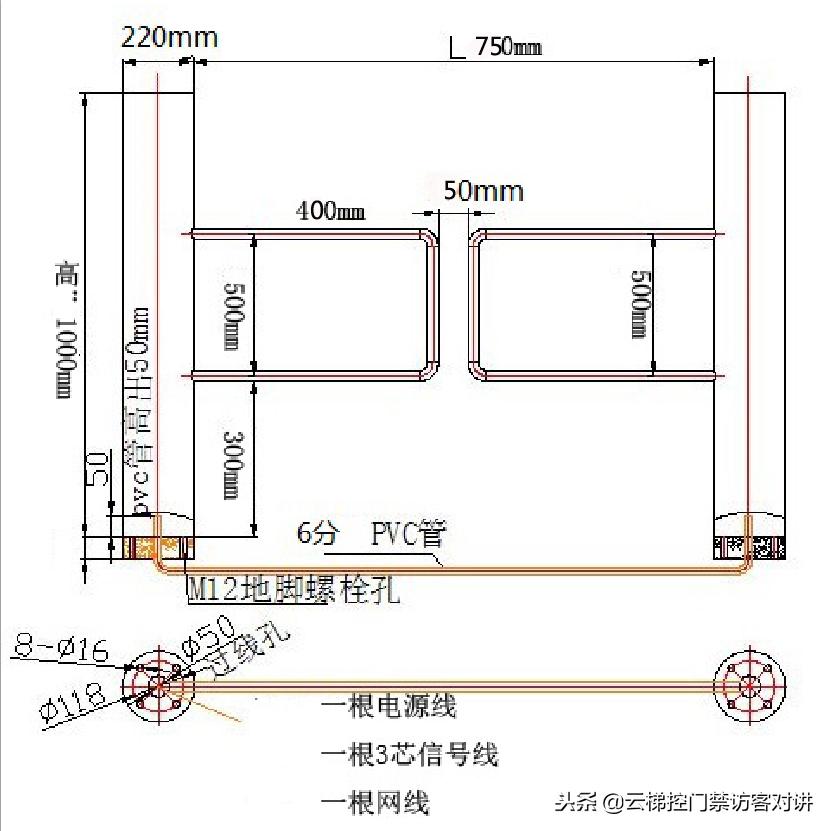

4.2地基安装图
安装好产品后，需先进行状态检查。具体检查步骤如下：
1）检查各电控元件之间的端子接线是否正确
2）检查上电后，系统原始状态
计数器显示数字；
方向指示器显示的标志是否与系统设置的状态一致；
若上述状态不正常，请参阅第八章
【注意】1）.本产品在出厂前已通过各项指标检验，调试，为了确保投入正常使用前，系统安全、可靠，必须在现场安装好后，对系统进行状态检查。
2）.以上操作应由经严格培训合格的人员进行，未经许可不得随意更改系统的设定参数。
4.4产品功能调试
产品状态检查完毕后，紧接着要对产品的各项功能进行调试；具体调试内容如下：
接上主控板通讯线，对整机进行调试；
4.4.1 调试人员应对客户所需要的产品功能参数进行设定，参见附录A
设定通行方式受控口读卡是否带记忆；
4.4.2入、出口通行方式调试
1）单边通行：
单边通行是就一个通道而言，一边有行人通过，另一边暂时无人通行或禁止通行；
调试时，调试者若只在入（出）口的读卡器上读有效卡，此时入（出）口处的红色禁止通行"("标志转为绿色"("，允许入（出）口处行人进入通道通行；
当调试者走出通道时，通行标志将变为红色"("；若继续读卡，通行标志将转变为绿色通行标志"("，允许下一位人员通行；
当调试者走出通道后，入（出）口处的计数器所显示的数字应会自动加1；
若调试者读卡后不通行，系统将等待N秒（该时间可以自行设定，）无人通过，系统将取消此次通行，并且通行标志转为红色"("；若要通行必须再读卡；
图1、图2分别为常开模式和常闭模式下的单边通行动作过程；

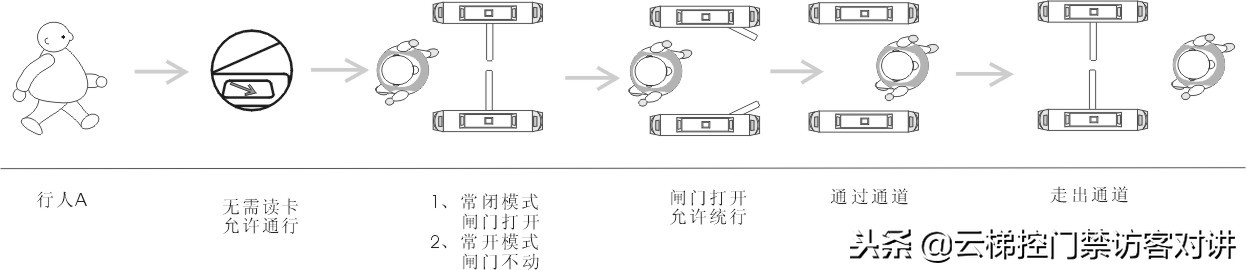

Ａ.常开模式单边通行:
图1

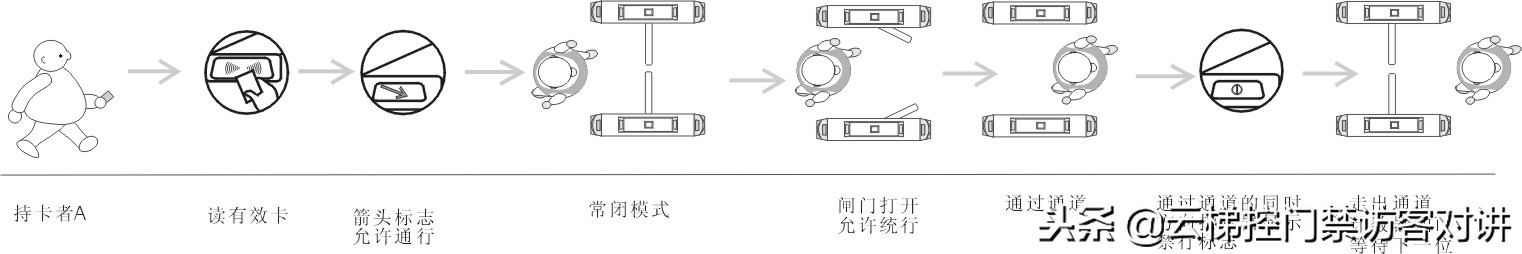

B.常闭模式单边通行：
图2

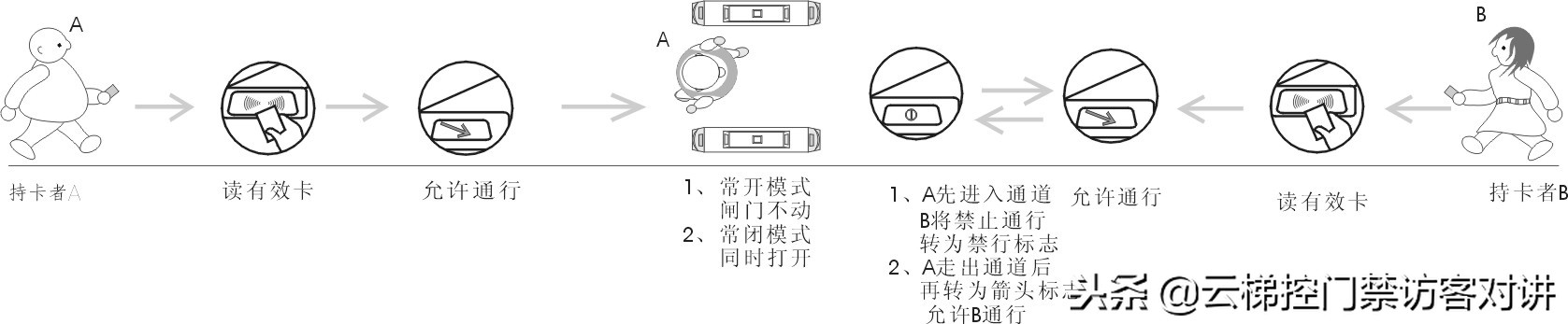

2）双边通行：
双边通行是就一个通道而言，通道两边都有行人读卡依次进入通道通行；

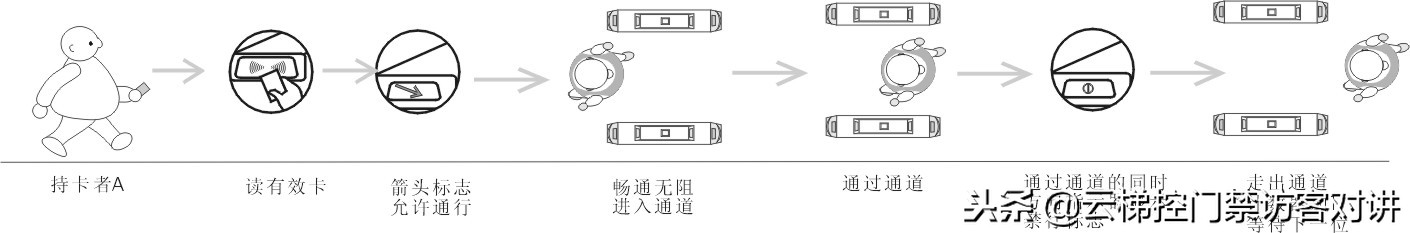

调试时，调试者应在入口和出口处同时读卡，这时两边的方向指示器通行标志由红色"("禁行标志变为绿色"(" 通行标志，允许两边行人依次通过通道；
若一个通行方向行人先进入通道后，此时另一个通行方向的方向指示由绿色"("通行标志转为红色"("禁行标志；直至先入通道的行人通过后，另一个通行方向指示标志才转为绿色"("通行标志，允许下一位人员通行；
当行人完全走出通道后，其通行方向上的计数器数值会自动加1；
调试者读卡后，在系统规定的时间内，如果调试者没有进入通道，系统将取消此次通行，产品恢复到初始状态；若行人要通行必须重新读卡；动作过程如下图3、图4
图3
图4
3）同时通行
同时通行是就一个通道而言，两边都有行人读卡通行，且行人同时进入通道通行；

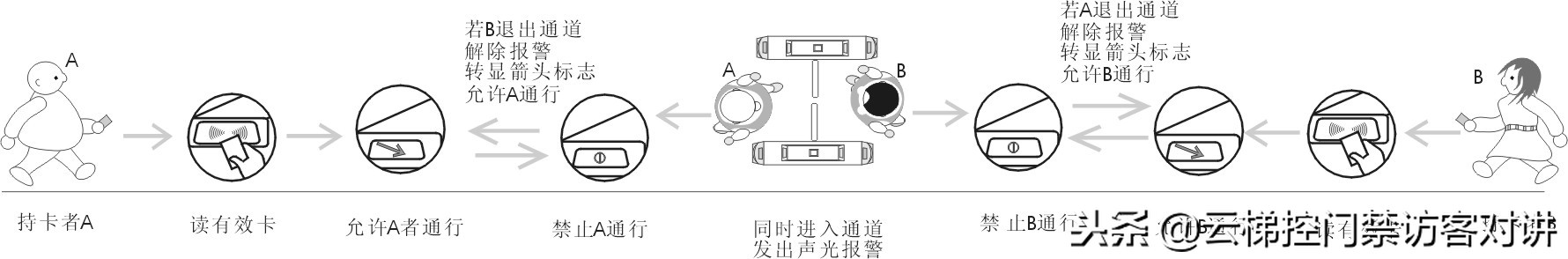

调试者在出口和入口读卡后，同时进入通道通行，这时系统会发出声光报警，直至有一方的行人退出通道后，系统才解除声光报警；两边的行人可按双边通行方式先后依次通行；
动作过程如图5
图5
4）自由通行: 就一个通道而言，行人不读卡只要按方向指示器的指示标识即可通行；动作过程如图6
图6

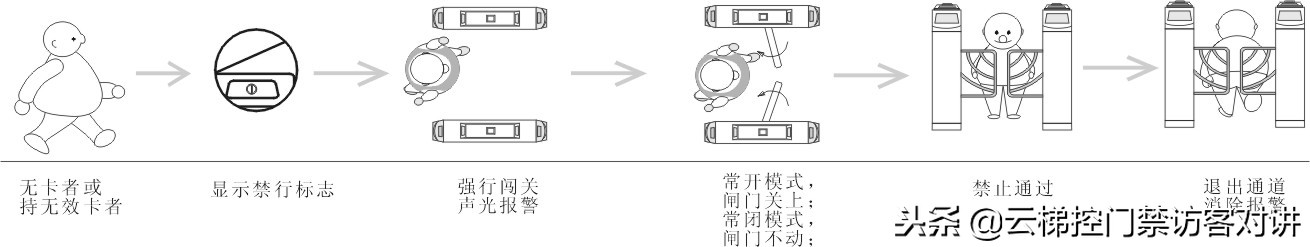

5）禁止通行：就一个通道而言，不允许任何行人进入通道通行；动作过程如图7
图7
6）多次读卡，多次通行
调试者进行该功能调试时，应先将系统设置为读卡带记忆（双向带记忆或单向带记忆）；设置好后，调试者在读卡带记忆的一方读N次卡时，系统允许N人次通行；调试时，通行人次如果超出读卡次数,在常开模式下，系统将关上闸门（常闭模式，闸门不动作），并进行声光报警，直到行人退出后才解除报警。计数器的计数方式是每有一人完全通过通道，其进入通道口处的计数器会自动加1；
调试者若读N 次卡后，通行了的人数小于N次就不再有人通行，这时系统会等待N秒，到了N 秒还没人通行，系统将取消此次剩下没通行的人次；若要再通行，必须重新读卡；
4.4.3 报警功能
调试时，调试者不读卡进入受控或禁止通道，若系统处在常开模式下，此时进行关闸门动作，且发出声光报警；只有当人退出通道后，报警解除，闸门打开，系统恢复当前工作状态；若系统处在常闭模式下，此时闸门不动作，只发出声光报警，只有当人退出通道后，报警解除；
若两边同对有人进入通道时，发出声光报警，只有当有一人退出通道后，报警解除，恢复到当前工作状态；
4.4.4 语音提示功能
读有效卡后，系统会自动用亲切的语言向行人提示；同样若行人忘记读卡而进入通道时，系统也会向行人发出警告提示；
4.4.5、安全保护功能
1）红外保护功能 ：产品正在关门时，调试者用一实物挡住通道中部红外线传感的投光器时，闸门应会立即停止关门动作。
2）过流检测保护功能:当闸门正在运行时，如果有物体 碰到闸门，闸门将自动向相反方向运行以保护物体，灵敏度调节请调节控制板上 蓝色滑动变阻器
4.4.6、系统复位功能
调试时，读了有效卡后，调试者先不进入通道，等待N秒，这时系统应会自动清除未通过的人数，并取消此次通行；如果此时调试者再进入，系统会发出声光报警；调试者想要通行，必须重新读卡。N秒值用户可通过菜单设置中的LP06；
4.4.7、闸门自锁功能(本功能只针对个别产品)
调试时调试人员用手轻推闸门，闸门马上自锁过几秒后闸门自动解锁复位。
4.4.8、远程控制
用管理计算机对产品进行远程控制时，调试需进行以下设置和测试；
通讯地址设置：根据附录A所述方法，设定LP08的参数值,设置范围为0-255；
通过计算机管理软件对产品进行开、关闸门、读、清计数器计数值等操作，产品应可靠；
注：通信协议请参照附录
4.4.9、紧急开门的控制功能
在特殊场合或紧急情况下，管理人员只需按下紧急按钮，闸门将自动打开；
操作人员按下主控板上相应的Emergency按键进行测试；
4.4.10、功能调试好后，注意记住将计数器上的数值清零；
操作人员只需按下主控板上相应的清零按键大约两秒既可（CL-L/CL-R）
五、设备使用说明
1、 产品投入使用之前必须先通过功能调试，调试正常后，方可投入使用；
2、产品上电时，严禁在通道内站人；
3、行人读卡通行时，在指示灯未转成绿色前，严禁进入通道；
4、行人通过通道时，不要在通道中间逗留；
5、通过闸道时，不要拥挤，人与人之间应保持一定距离；
6、产品未工作时要妥善管理好，严禁敲击、摇动产品；
7、产品处于关闭状态时，严禁用力推拉或撞击闸门；
五、设备使用说明
1、 产品投入使用之前必须先通过功能调试，调试正常后，方可投入使用；
2、产品上电时，严禁在通道内站人；
3、行人读卡通行时，在指示灯未转成绿色前，严禁进入通道；
4、行人通过通道时，不要在通道中间逗留；
5、通过闸道时，不要拥挤，人与人之间应保持一定距离；
6、产品未工作时要妥善管理好，严禁敲击、摇动产品；
7、产品处于关闭状态时，严禁用力推拉或撞击闸门；
六、产品维护与保养
1、 非专业人员严禁打开机箱进行调试、维护、修理产品；
2 、机箱为亚光不锈钢，须经常用柔丝织物擦洗外表，勿用硬物品擦洗外表，以免划伤表面；同时禁止用水冲洗，以免产品进水造成电控系统短路，而引起产品故障；
3 、定期检查产品各运动部位，防止紧固件有松动，以免长时间运作造成闸机故障；
4 、定期给运动连接处加润滑油；
5 、定期检查连接线路接插件与接线点，确保连接可靠；
6 、定期检查系统保护地连接处是否可靠接地；
7 、检修、维护好产品后，一定要罩好电路板保护罩、关好机箱门；
七、数码管显示及含义
八、设备故障排除
问：数码管显示E-PL且伴蜂鸣器响
答：这种情况可能是马达线松动造成的；检查马达线。
问：数码管显示E-CS且伴蜂鸣器响
答：出现这种情况有两种情况；一种是设备刷卡后马达没动；另一种是刷卡后马达来回跑最后停止；造成第一种情况的主要是电源故障或者是马达线松动，。不是电源故障检查马达线。第二中情况主要是由于限位开关故障；排除方法 刷卡当闸板跑动时先查看限位开关上面的LED指示灯是否是闪；如果不闪说明限位开关损坏；如果限位开关会闪烁查看限位开关与主控板的CON2连接接口端子连接线是否松动；
问：闸机正常开关门时不能正常的开关到位

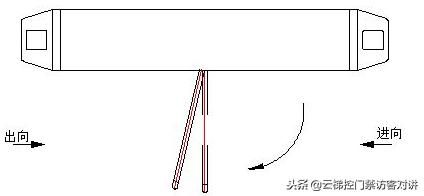

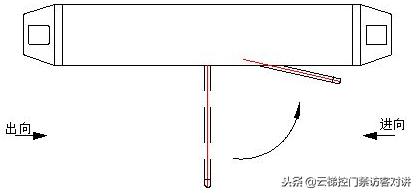

进向开闸 (图8.1.1) 进向关闸 （图8.1.2）
进行关闸 （图8.1.3） 出向关闸 （图8.1.4）
出向关闸 （图8.1.5） 出向关闸 （图8.1.6）

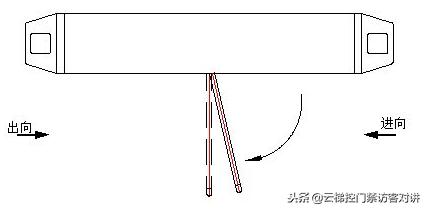

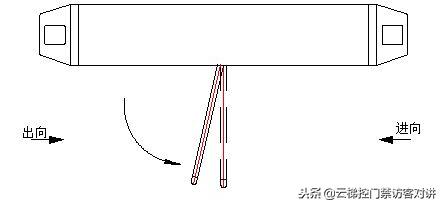

答：对于闸门的开关有四个方向即开两个方向和关两个方向如图8.1.1的进向开闸和8.1.4的出向开闸。关的两个方向如图8.1.2的进向关闸和8.1.5的 出向关闸。针对进出向开关闸的辨别可通过主机和副机数码管的相应显示来辨别，当进向开闸如图8.1.1,主机数码管显示IN01,副机数码管显示OPE1。当出向开闸如图8.1.2主机数码管显示OU01,副机数码管显示OPE2。当进向关闸如图8.1.2主机数码管显示RUNX(X为工作模式即LP02的数值)，副机数码管显示CLO1。当出向关闸如图8.1.5主机数码管显示RUNX(X为工作模式即LP02的数值)，副机数码管显示CLO2。进行关门出现图8.1.1情况时调增大控制板dP07的值。此值过大会使闸板打到机箱，当打到机箱时减小该值。当进行关门出现如图8.1.2时增大dP04的值，当进行关门出现图8.1.3时减小dP04的值。当出向开门出现图8.1.4时增大dP06的值。当出现开门打到机箱时减小dP06的值。当出向关门出现图8.1.5时增大dP05的值，单出向关门出现图8.1.6时减小dP05的值。
注：其他摆闸出现此情况调节方法如上
问：通电后计数器或方向指示不亮
答：检查计数器或方向指示相应的连接线具体连接电路查看接线图
问：闸机通电时主机数码管显示E-SX（X为1-8）辅机数码管显示SEHP
答：这种问题主要是由于闸机在安装时由于主辅机红外对射没有对齐造成的

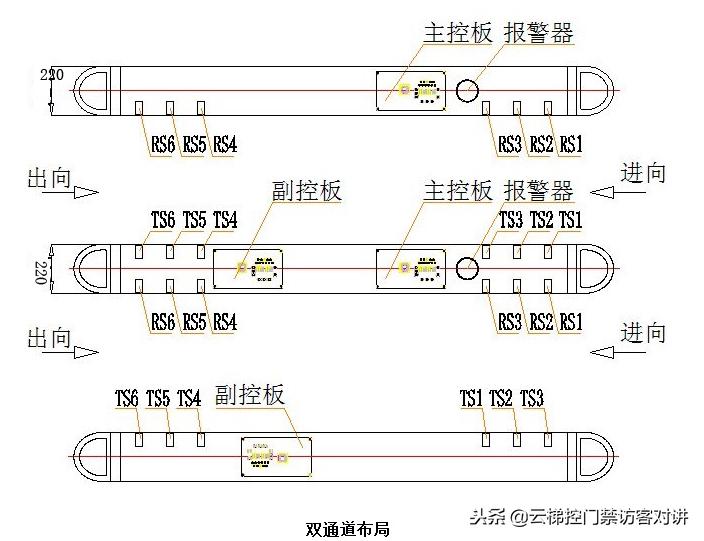

闸机红外编号查看第二章设备布局。
问：闸机通电后辅机显示E-SL
答：造成这种原因主要是因为主辅机通讯存在故障；检查主副间连接线是否接好
问：当人非法闯入闸机后闸机不报警或没语音提示
答：闸机安装的是报警器的话查看电源板上面的音量调节器即VR1；语音版的话调整语音版上的语音调节器；具体位置请参照接线图；
附录A
菜单设置举例：
图A-1
注：退出菜单时许将菜单选项调到P00按下SET键显示RUNX即退出成功进入运行状态；
A.1 进入和退出菜单设置
在系统处于运行状态下（LED显示为’RUNX’）进入和退出菜单设置基本方法为（按键和显示数码管位置图A-1）：
1）按SET键进入菜单功能设置状态，并显示’P00’
2）按INC键使系统功能号增加到所需功能号（每按一次INC键，系统功能号增加1）
3）按SET键进入参数/功能设置状态。
4）按INC或DEC键进行参数设置（INC使参数值加1，DEC使参数值减1）
5）按SET键保存设置值，并返回到菜单功能设置模式
6）按DEC键，使系统退回到P00
7）按SET键退出菜单设置，转入程序运行状态，并显示’RUNX’字样
注：RUNX X为设备的工作模式
A.2 菜单功能、设置
以下菜单为主控板独有功能项：
LP01：系统工作状态
进入菜单设置项目，当显示器显示’LP01’字样时，按SET键进入，有以下3种运行状态：
000：测试模式；
001：常闭状态
002：常开状态；
LP02：设备工作模式
当显示器显示’LP02’字样时，按SET键进入，有以下运行模式
000： 入、出双向受控，入、出口都需读卡方可通行
001： 入向受控，出向自由，入口需读卡，出口无需读卡即可通行；
002： 入向受控，出向禁止，入口需读卡，出口禁止行人通过；
003： 入向自由，出向受控，入口无需读卡通行，出口需读卡通行；
004： 入向自由，出向自由，入口和出口无需读卡即可通行；
005： 入向自由，出向禁止，入口无需读卡，出口禁止行人通过；
006： 入向禁止，出向受控，入口禁止行人通过，出口需读卡方能通行；
007： 入向禁止，出向自由，入口禁止行人通过，出口无需读卡即 可通行；
008： 入向禁止，出向禁止，通道切断，入口和出口杜绝行人通过；
009：无障碍模式，对于非法通行只报警不关门（只针对常开模式）；
LP03：进出向语音提示切换
当显示器显示’LP03’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-1；
00:进向通行 进向语音提示；
出向通行 出向语音提示；
01：进向通行 出向语音提示；
出向通行 进向语音提示；
LP04：读卡是否带记忆
当显示器显示’lP04’字样时，按SET键进入，并显示当前设置的时间值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-3；
00:双向带记忆；
01：进向带记忆；
02：出向带记忆；
03:双向都不带记忆；
LP05：报警方式
当显示器显示’lP05’字样时，按SET键进入，并显示当前设置的时间值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-2；
00：屏蔽报警；
01：声光报警；
02：语音提示；
lP06：通行有效时间
当显示器显示’lP06’字样时，按SET键进入，并显示当前设置值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-60，单位：秒
LP07：信号有效时间
当显示器显示’lP07’字样时，按SET键进入，并显示当前设置值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为10-50，单位：0.01秒
LP08：设备地址
当显示器显示’lP08’字样时，按SET键进入，并显示当前设置的时间值，按INC键加1按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到功能设置模式。
该值为0-255；
LP09：缺省
以下菜单为主副控制板共有参数：
dP01：闸门启动速度
当显示器显示’dP01’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-20；值越大启动速度越高；
dP02：缺省；
dP03： 缺省；
dP04：闸门关1微调时间
当显示器显示’dP04’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-30；单位0.01s;
dP05：闸门关2微调时间
当显示器显示’dP05’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-30；单位0.01s;
dP06：闸门开2微调时间
当显示器显示’dP06’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-30；单位0.01s;
dP07：闸门开1微调时间
当显示器显示’dP07’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-30；单位0.01s;
dP08：闸门微调运行速度
当显示器显示’dP08’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-20；值越大启动速度越高；
dP09：离合器常开常闭
当显示器显示’dP09’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-1；
00：离合器常开； 01：离合器常闭；
SP01：温控设置菜单
当现实’SP01’字样时，按SET键进入，温度设置值通过INC与DEC案件进行时间的加减设置，通过Emergency进行调正设置位。要改变数值时输入密码8888.
SP02：不同时间段工作模式设置
当现实’SP02’字样时，按SET键进入，设置值通过INC与DEC案件进行时间的加减设置，通过Emergency进行调正设置位。当需要改变数值时输入密码8888.共可以设置六个时间段。当某个时间段不需要时此时间段设置为’0-XX’。
SP03：实时时钟设置
当现实’SP03’字样时，按SET键进入，当需要改变数值时输入密码8888。
非用户菜单：
长按INC键大约2秒数码管显示NP00；即进入非用户菜单
此菜单用户请勿操作操作不当将造成设备无法运行；如果确有需要请与公司联系在多奥技术人员的指导下操作；
非用户菜单的含义如下：
NP00: 非用户菜单的进入和退出口（退出操作和普通菜单相同）
NP01: 设备类型选择
当显示器显示’NP01’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
00：挡闸；
01：逻辑判断摆闸；
02：全保护摆闸；
03：不带红外摆闸；
04：单个摆闸；
05：一字闸机；
NP02:参数恢复
当显示器显示’NP02’字样时，按SET键进入，并显示P-H值，当需要恢复默认值时长按INC或DEC键大约2秒当显示P-F时参数恢复成功；设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
注：各值的含义请参照—— A.2 菜单功能、设置
NP03:闸门过流灵敏度调整
当显示器显示’NP03’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-30；单位0.01s;
该值越小越灵敏；
NP04：缺省；
NP05：通行显示模式
当显示器显示’NP05’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
该值为0-1；
0：通行权限标识；
1：通道标识；
NP06：缺省；
NP07:闸门正反转
当显示器显示’NP07’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
00：正转；
01：反转；
NP08:闸门到位设置
当显示器显示’NP08’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
60：闸门减速比为60；
75：闸门减速比为75：
120：闸门减速比为120：
注意：此值设置不当会导致闸门开不到位或者开过头
NP09:外挂板参数设置
当显示器显示’NP09’字样时，按SET键进入，并显示当前设置的值，按INC键加1，按DEC键减1，设置完毕后，按SET键保存设置值，退出设置并回到设置模式。
00：取消挂载
01：温度控制
02：温度控制加时钟控制
附录B
通道闸通讯协议
本协议适用于翼闸、摆闸、挡闸、硬件协议
通讯信号：RS485，半双工
通讯波特率：９６００bps
起始位：1位
停止位：1位
数据位长：８位数据位
奇偶校验位：无
帧协议
上位机发送帧格式：同步码+设备地址+命令码+数据+校验码
同步码：235（十进制）
设备地址：以十进制数发送接收，设备地址范围为0-255（十进制）
命令码：（均为十进制数） 以下异或码为设备地址为0时的值
上述数据均为十进制数；
校验码=(同步码) XOR (设备地址) XOR (数据1) XOR (数据2)
注：以上各项含义请参照 附录A
例： 发送给一台设备地址为00 的设备开门指令
发送指令为: EB 00 50 00 BB
成功后返回指令为:EB 00 D0 00 3B
2
