电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

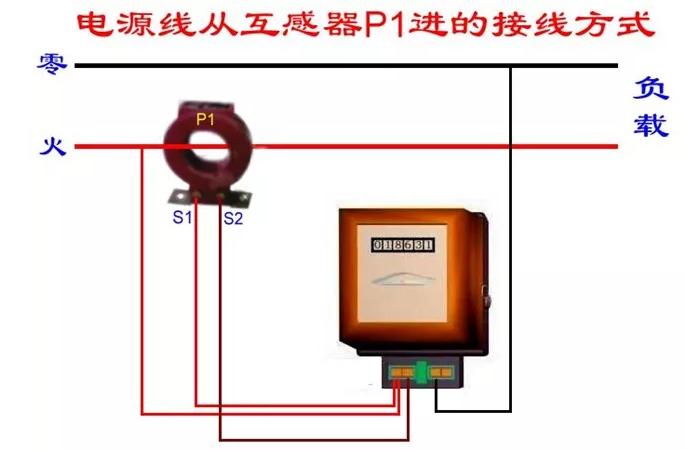

使用电能表时要注意，在低电压(不超过500伏)和小电流(几十安)的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。（电压互感器或电流互感器厂家的选择，可上国内最大的电气产品销售与服务平台——电老虎网）

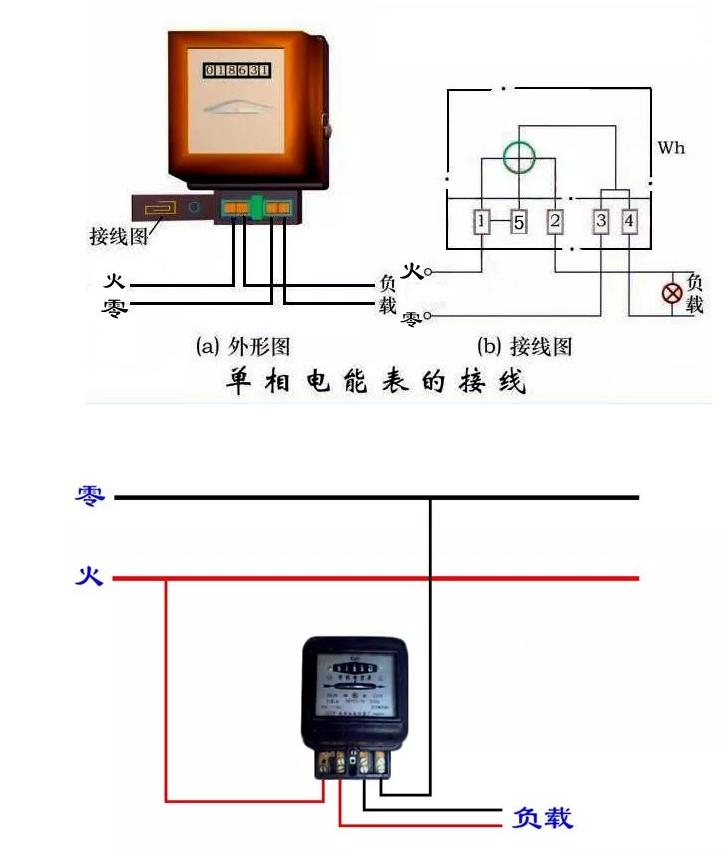

单相电能表标注：220V；

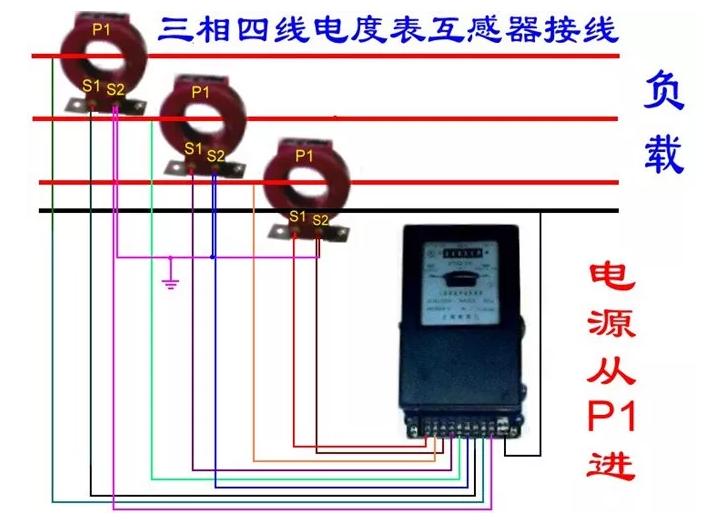

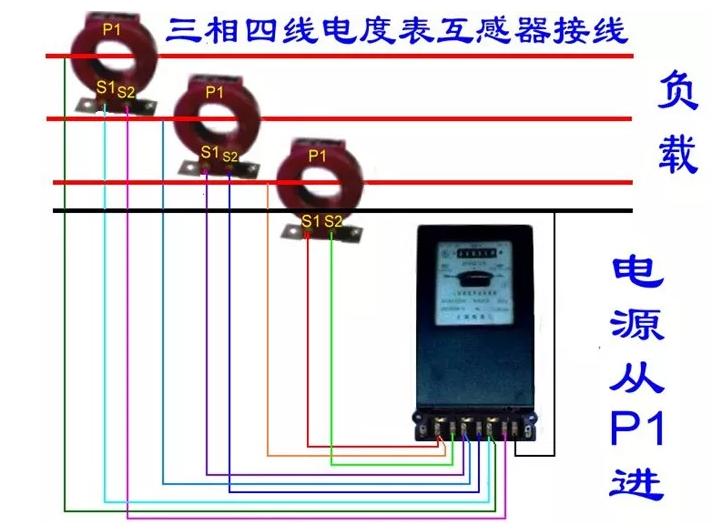

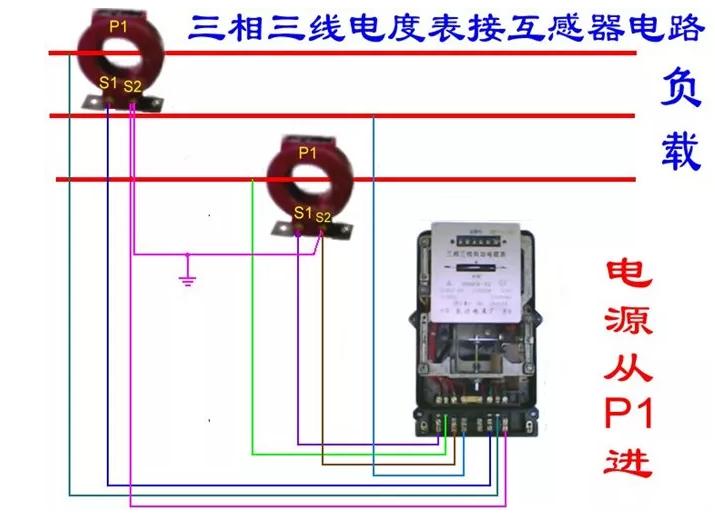

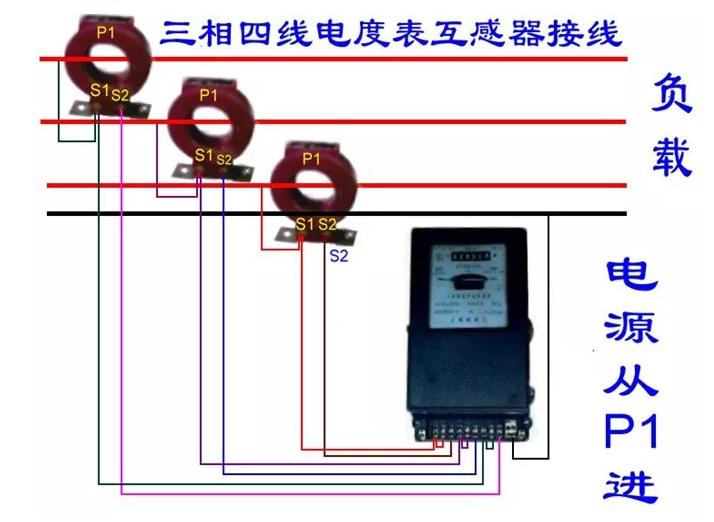

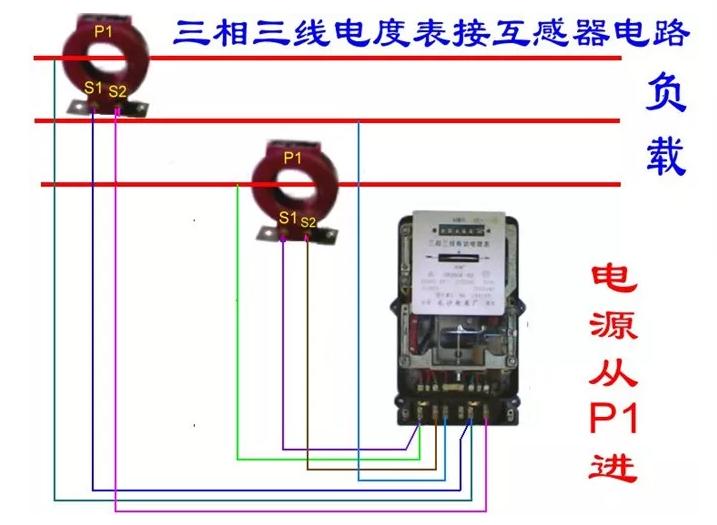

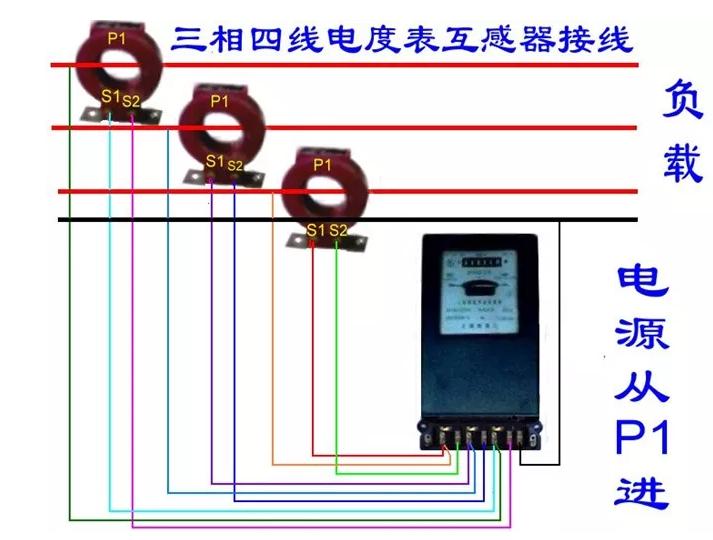

三相表有三种标注法：1、直接接入式三相三线:3×380V；2、直接接入式三相四线:3×380/220V

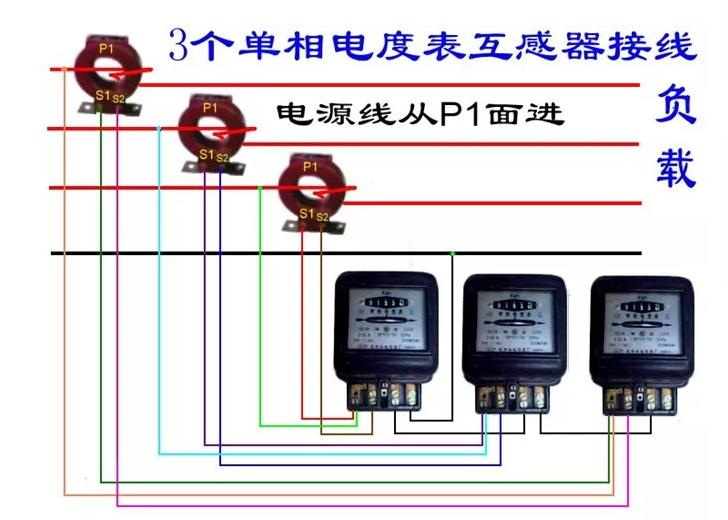

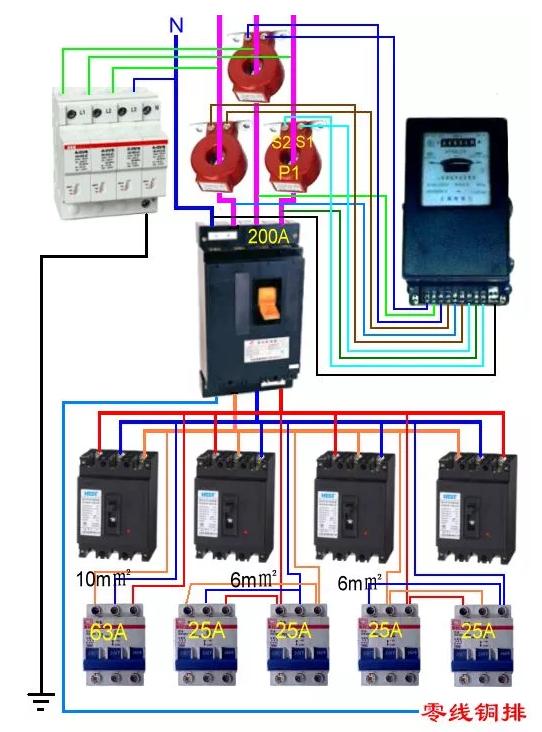

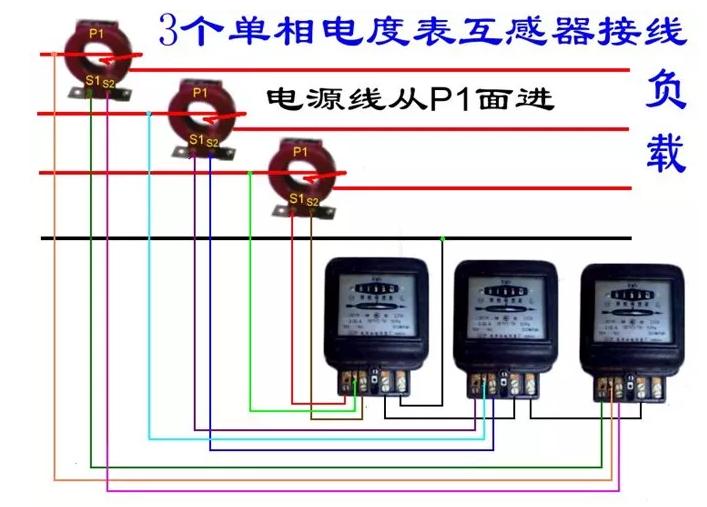

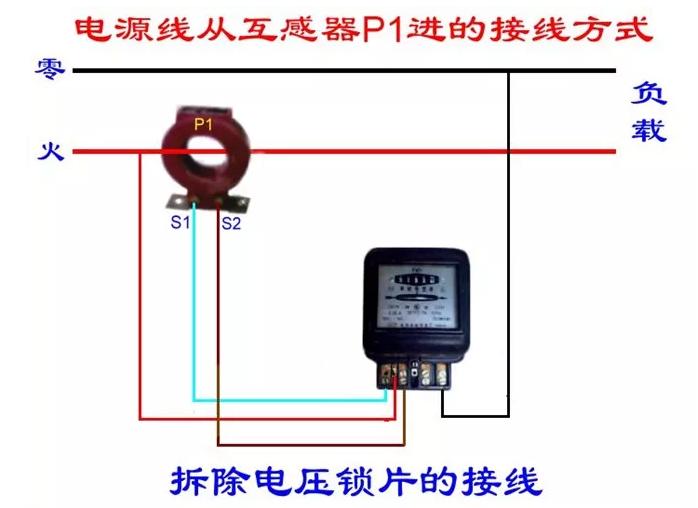

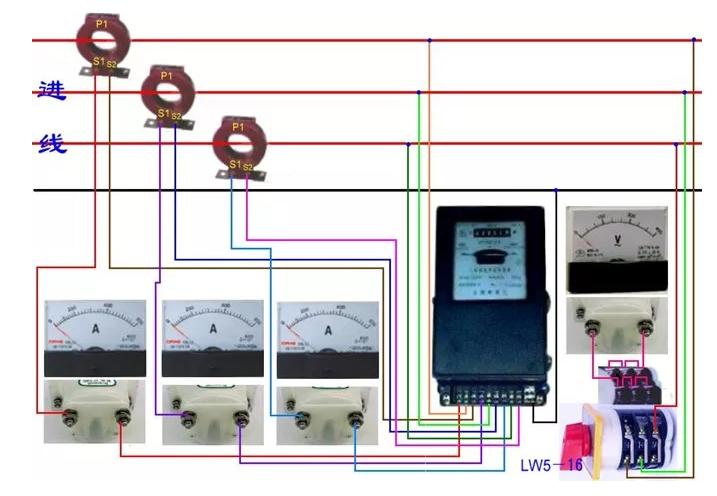

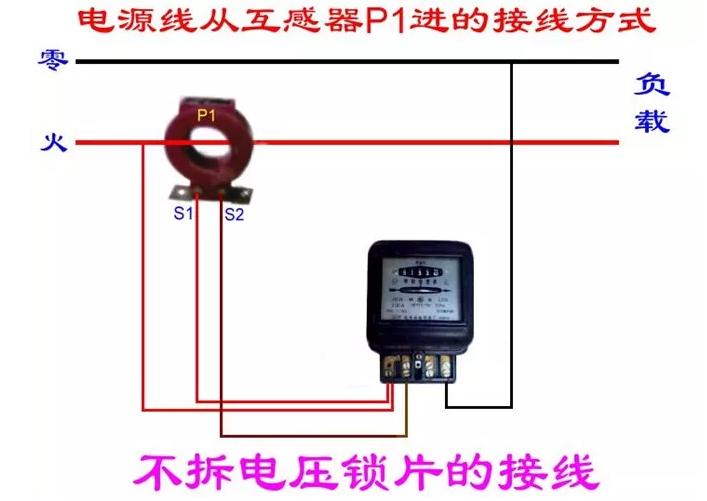

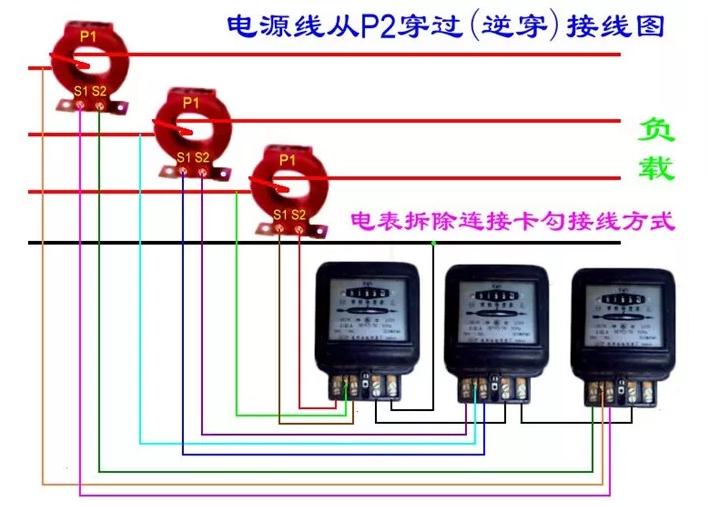

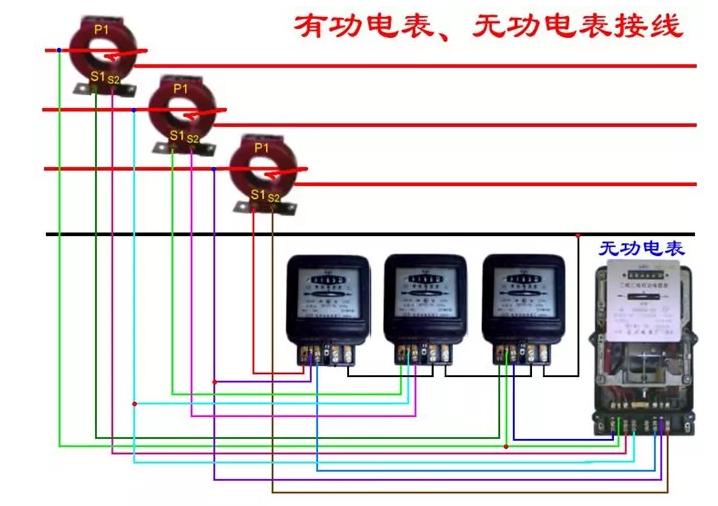

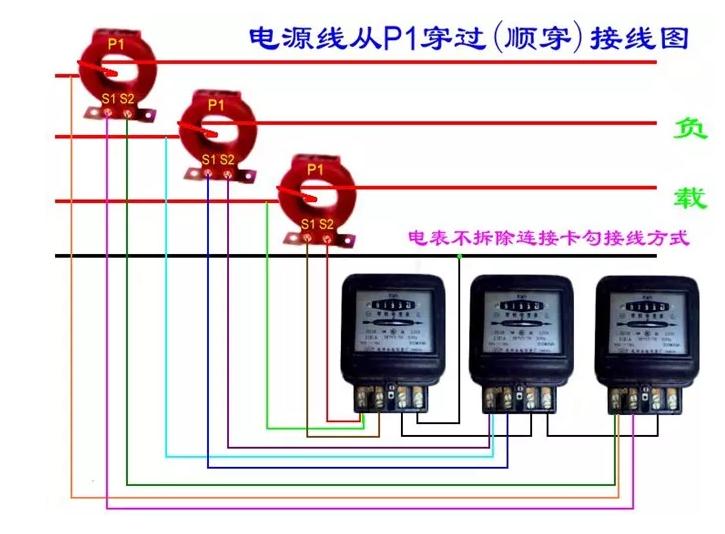

本期分享，国内最大的电气产品销售与服务平台，新三板创新层企业——电老虎网整理了一些电能表的接线图，大家一起交流学习。

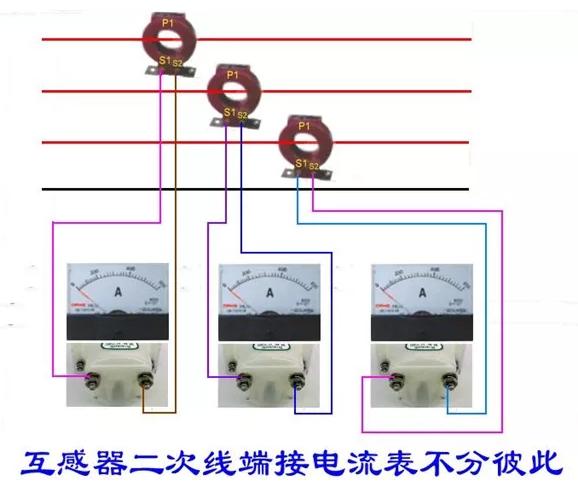

互感器厂家的选择，可上电老虎网

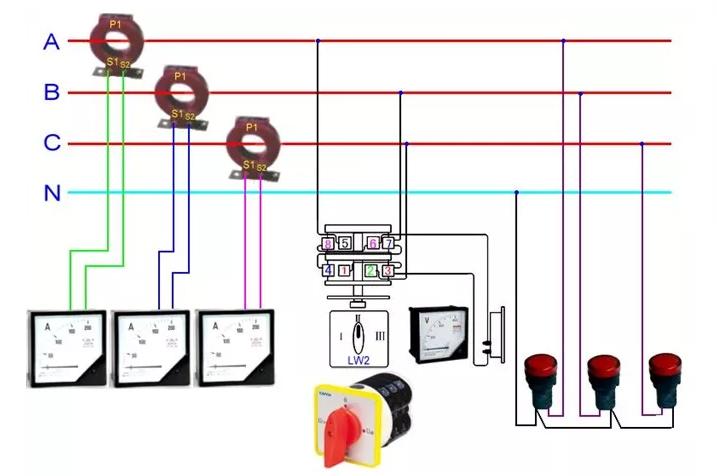

互感器、断路器厂家的选择，可上国内最大的电气产品销售与服务平台——电老虎网
后期，电老虎网将继续分享更多实用接线图，一起学习。欢迎关注转发
