一、分析与说明

1.1、使用“直径所对的圆周角等于90°”绘图。

1.2、如果已知一个圆与另外三个已经确定位置的对象相切，那么首选“相切、相切、相切”三点方式绘制该圆。

1.3、使用“平行四边形的性质”绘图。

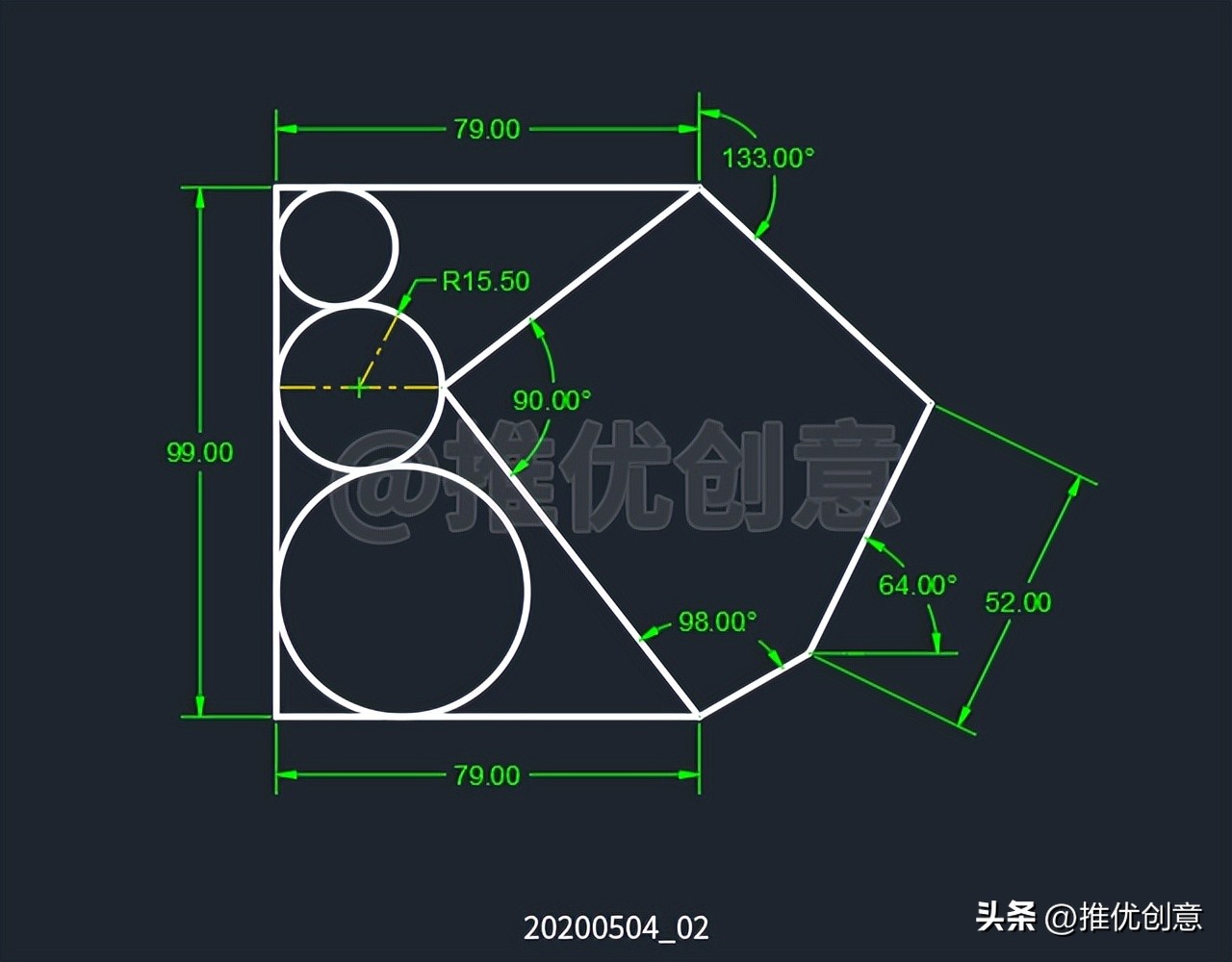

20200504_02

二、详细绘制步骤

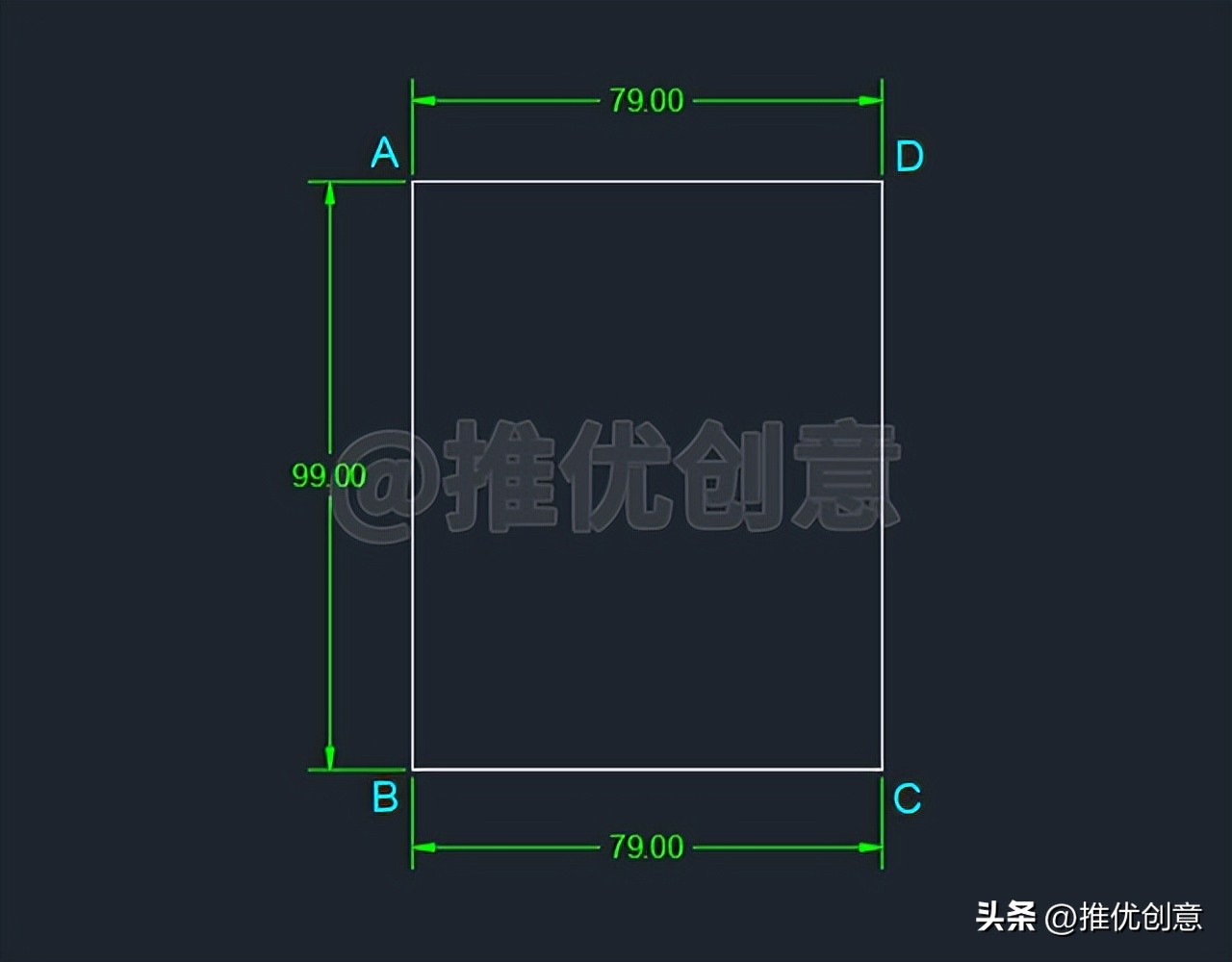

2.1、命令行输入“REC”后回车，启用“矩形”命令，绘制一个79x99个单位的白色矩形ABCD。

20200504_02

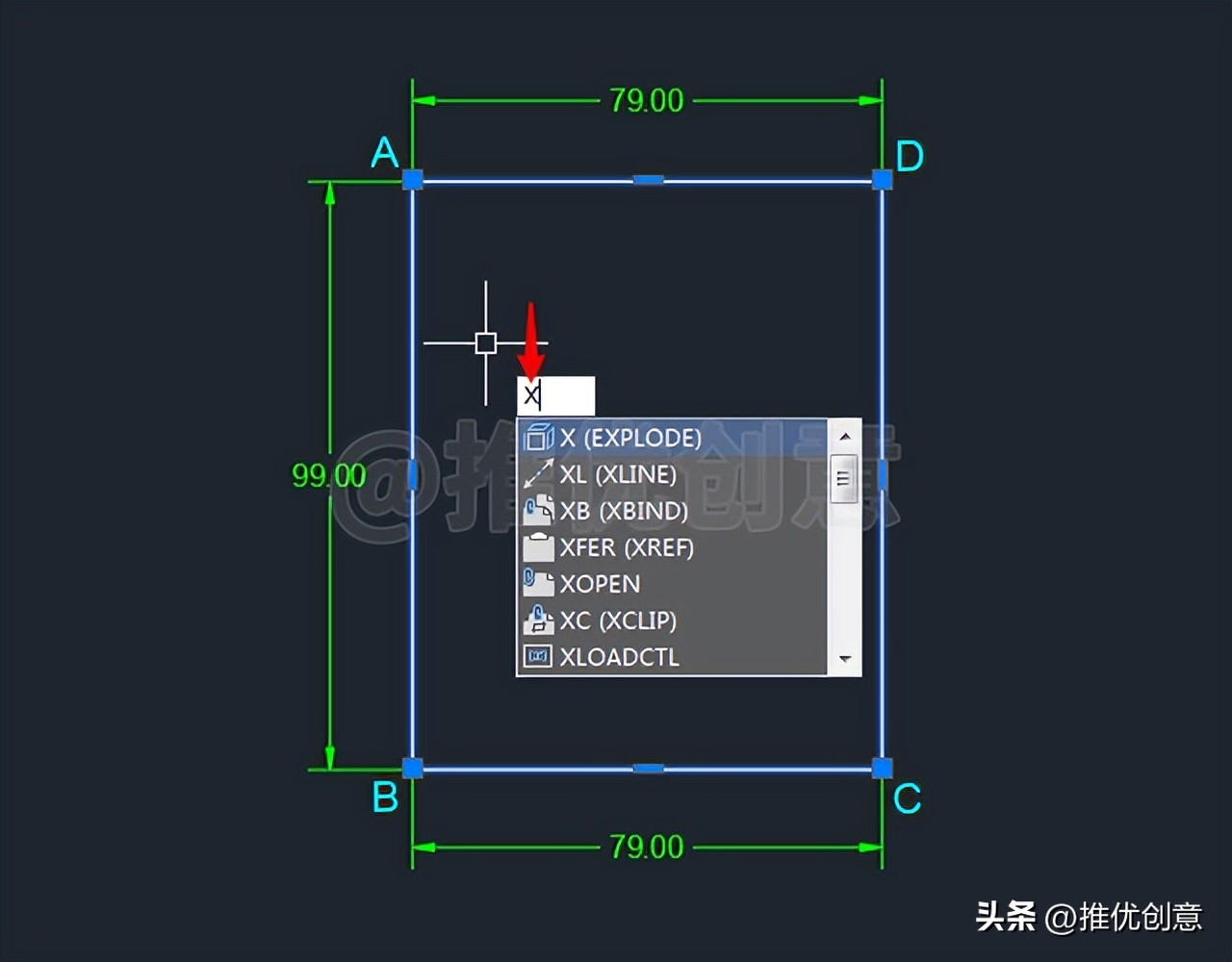

2.2、选中白色矩形ABCD，命令行输入“X”后回车，启用“分解”命令，将白色矩形ABCD分解。

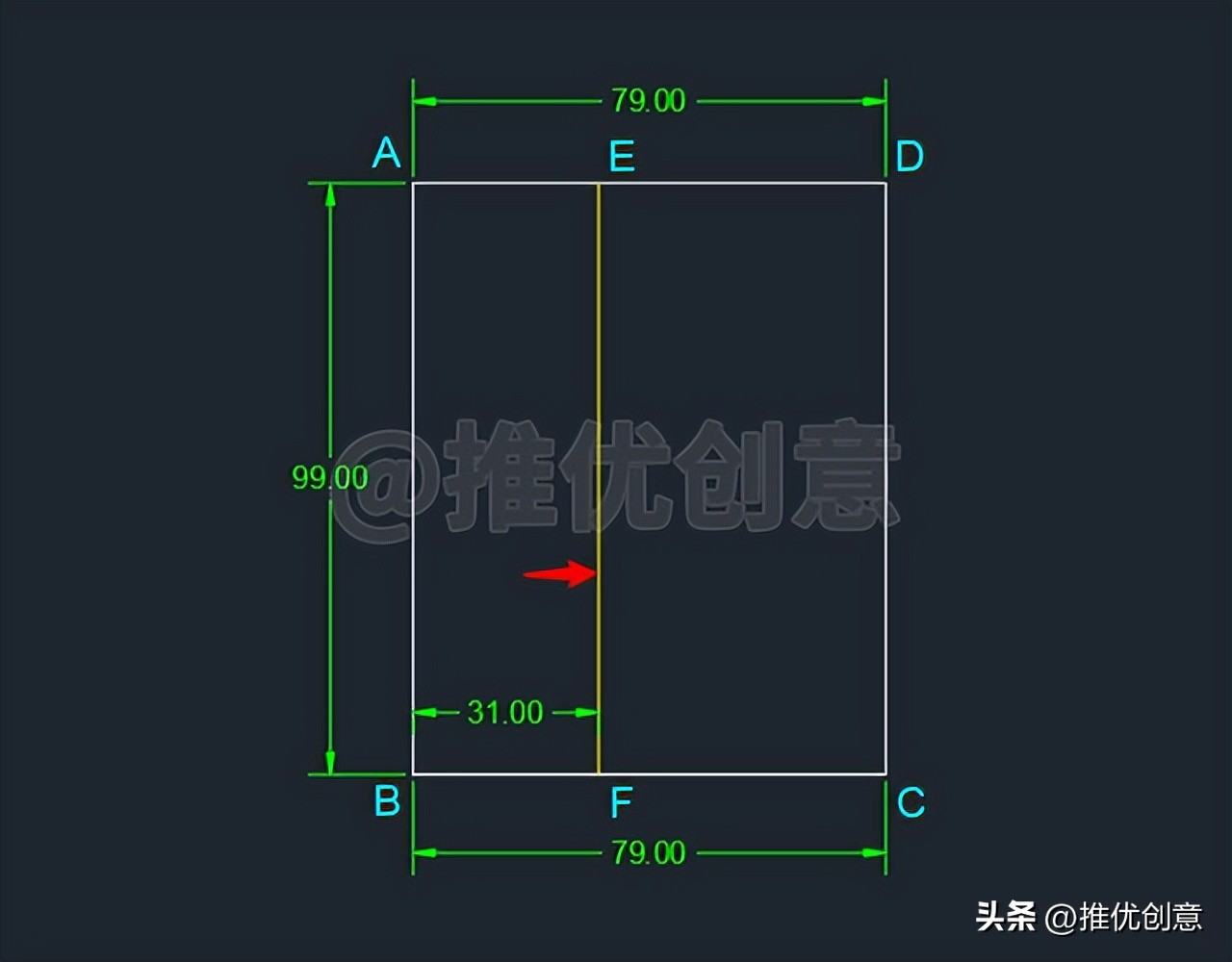

2.3、命令行输入“O”后回车，启用“偏移”命令，将白色竖直线段AB向右偏移31个单位，得到黄色竖直线段EF。

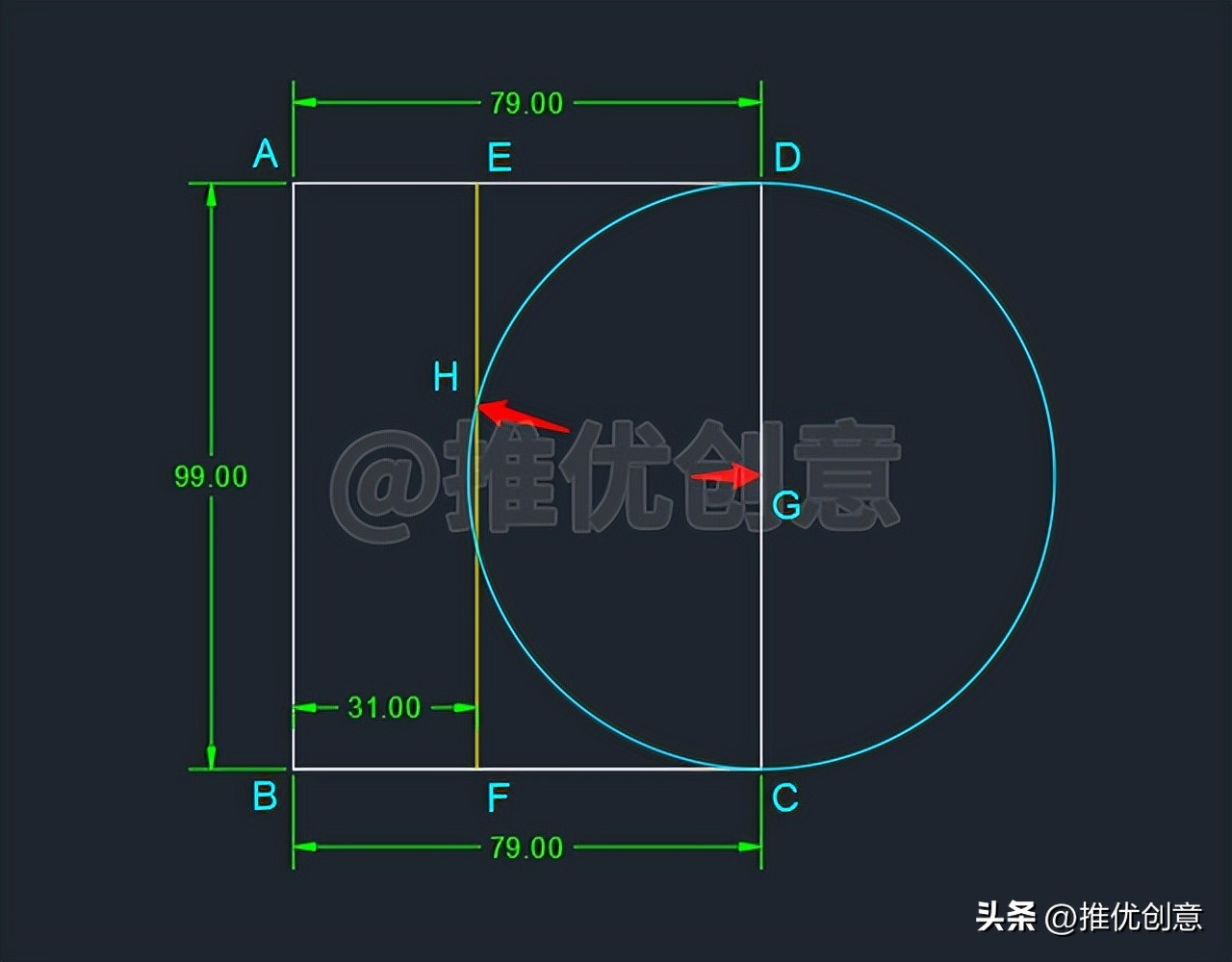

2.4、命令行输入“C”后回车，启用“圆”命令，捕捉白色竖直线段CD的中点G为圆心，捕捉点D指定半径，绘制一个青色圆G，与黄色竖直线段EF在上面交于点H。

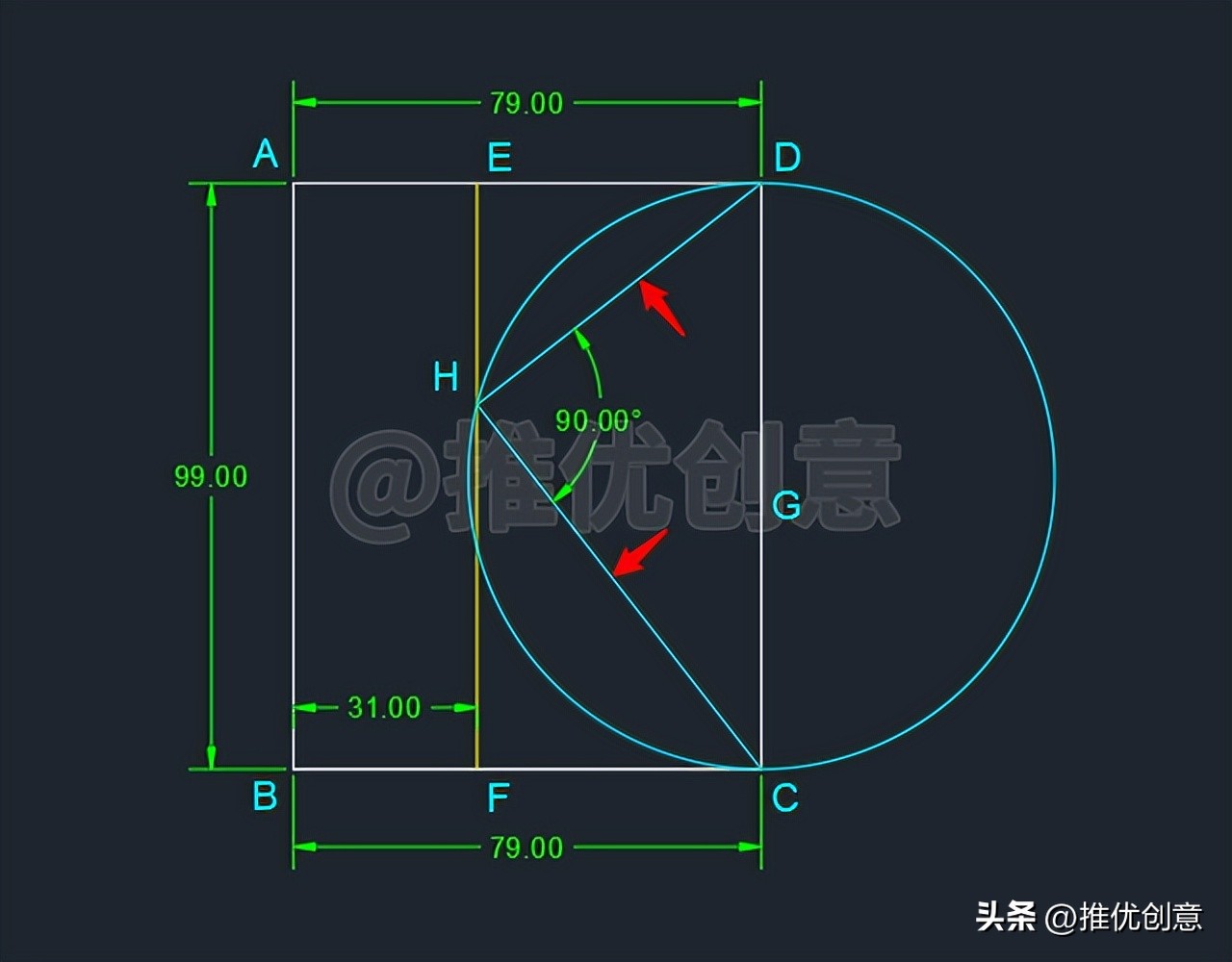

2.5、命令行输入“L”后回车，启用“直线”命令，捕捉点D、点H、点C绘制青色线段DH、青色线段HC。

因为 ∠CHD 为青色圆G的直径CD所对的圆周角，所以 ∠CHD=90°。

下面还有一个交点，但根据原图判断，与原图不符，故不作考虑。

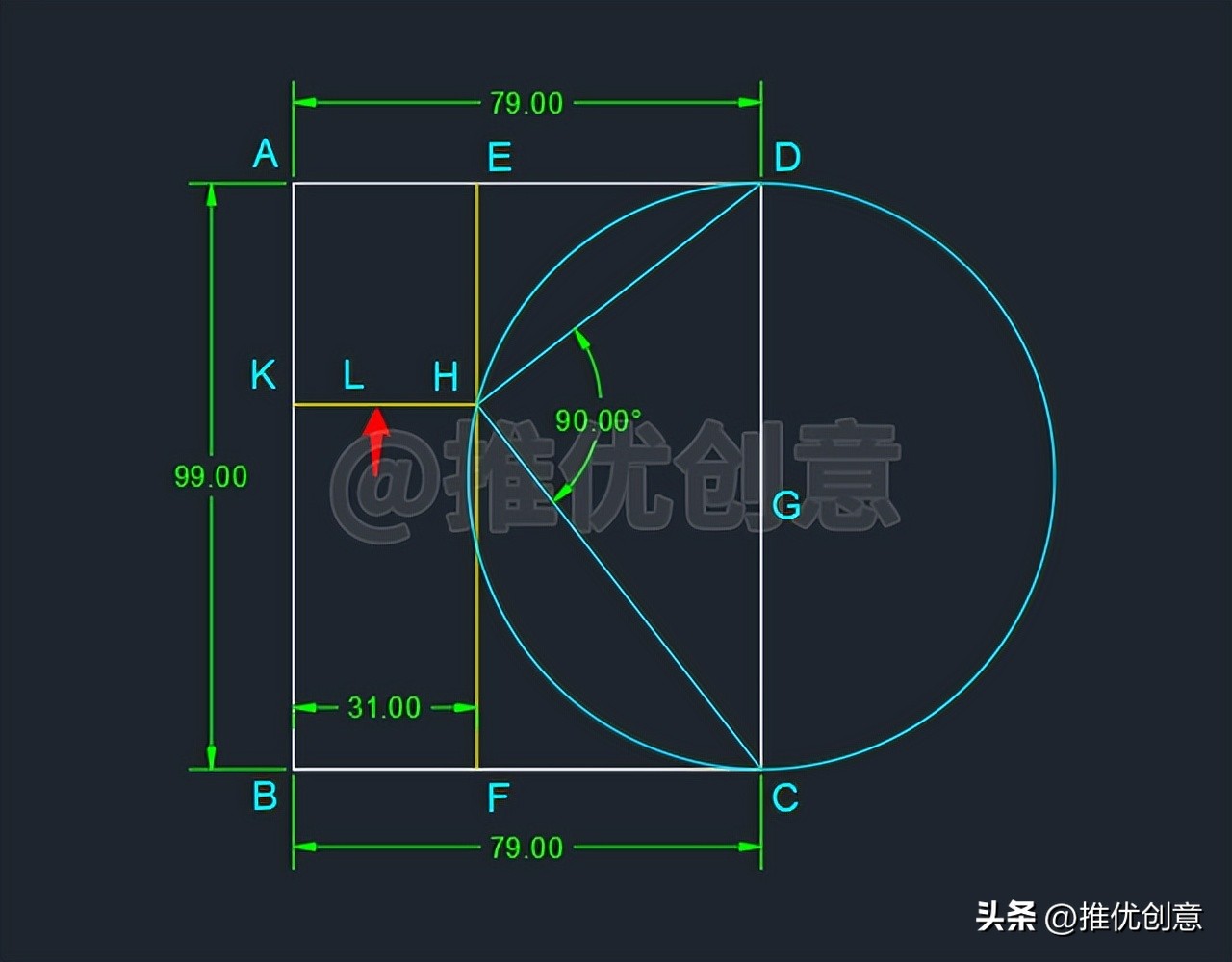

2.6、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，捕捉点H作为直线的第一个点，向左绘制一条黄色水平线段HK，与白色竖直线段AB交于点K，设黄色水平线段HK的中点为点L。

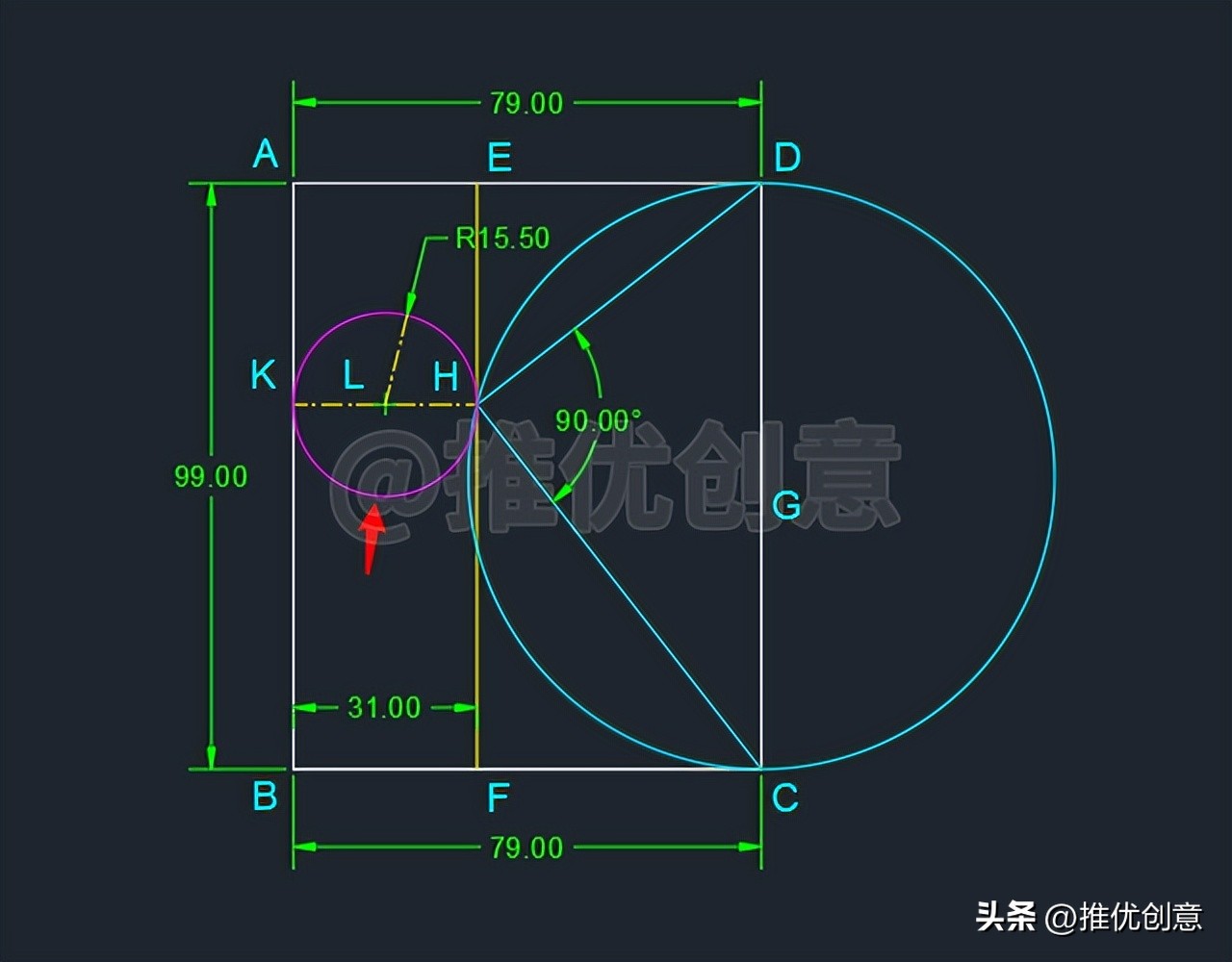

2.7、命令行输入“C”后回车，启用“圆”命令，捕捉黄色水平线段HK的中点L为圆心，捕捉点H指定半径，绘制一个红色圆L。

由绘制过程可知，红色圆L的半径为15.50个单位。

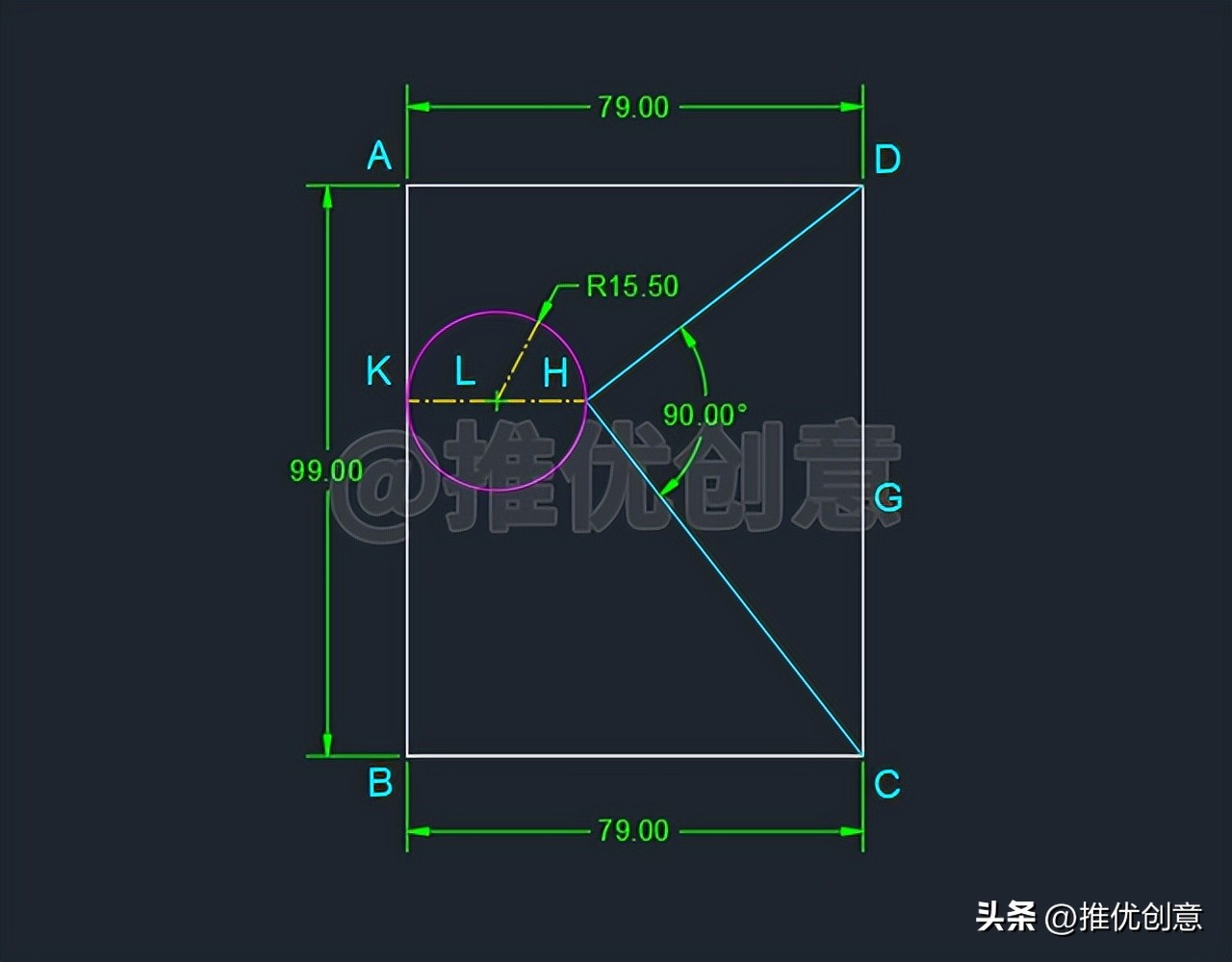

2.8、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

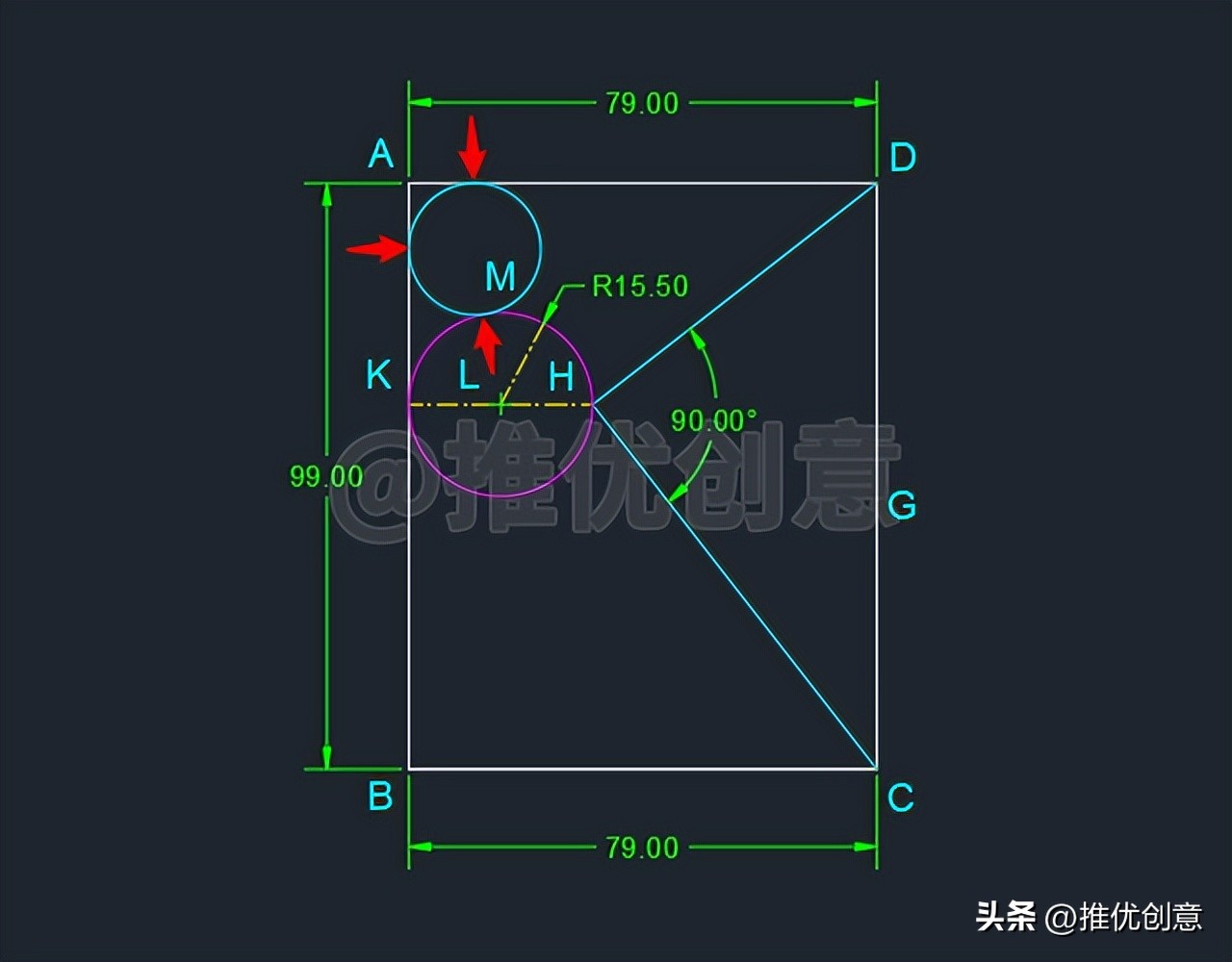

2.9、命令行输入“C”后回车，启用“圆”命令，接着输入“3P”后回车，选择三点方式绘制一个青色圆M，该圆分别与白色水平线段AD、白色竖直线段AB、红色圆L相切。

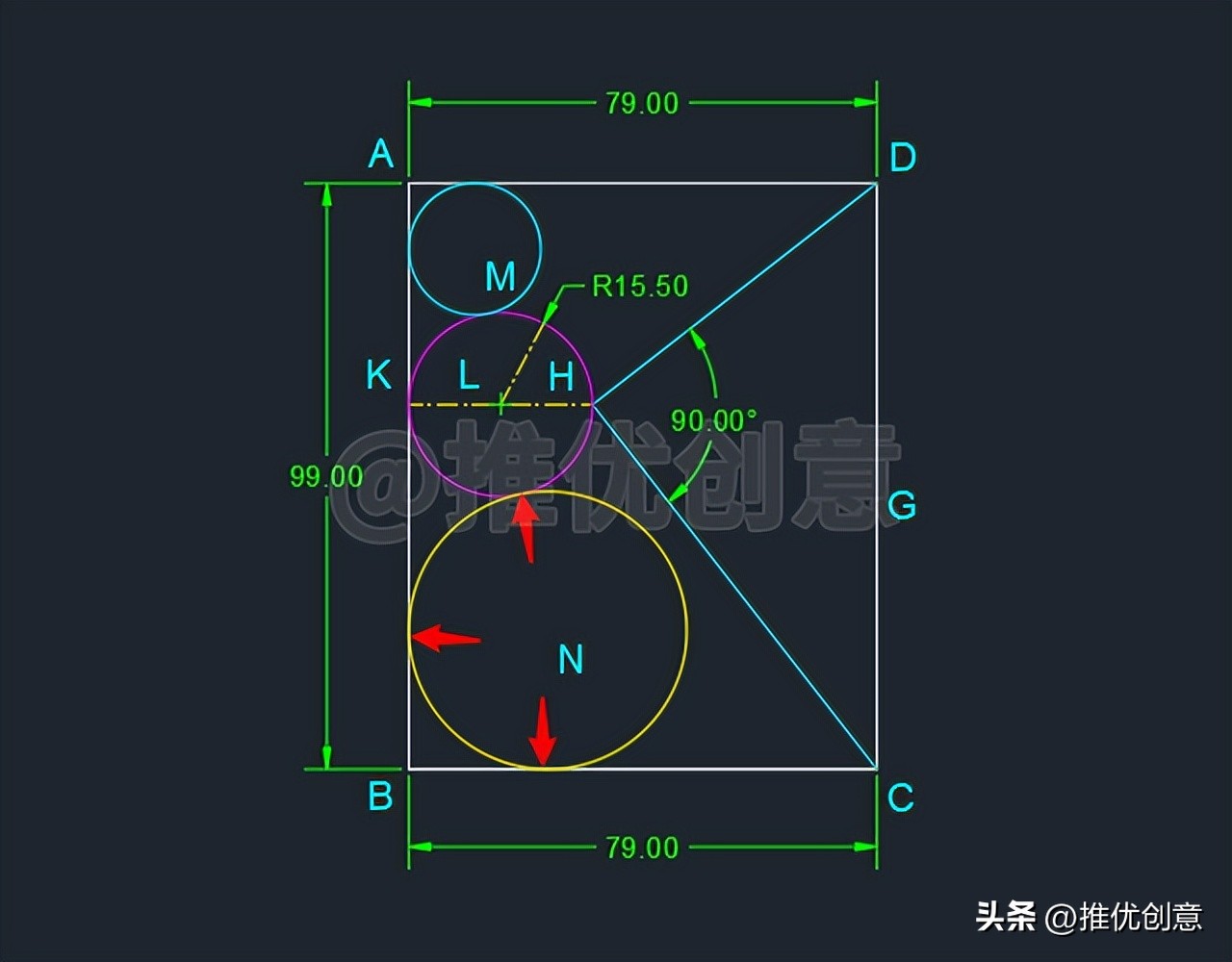

2.10、直接回车，再次启用“圆”命令，接着输入“3P”后回车，选择三点方式绘制一个黄色圆N，该圆与红色圆L、白色竖直线段AB、白色水平线段BC相切。

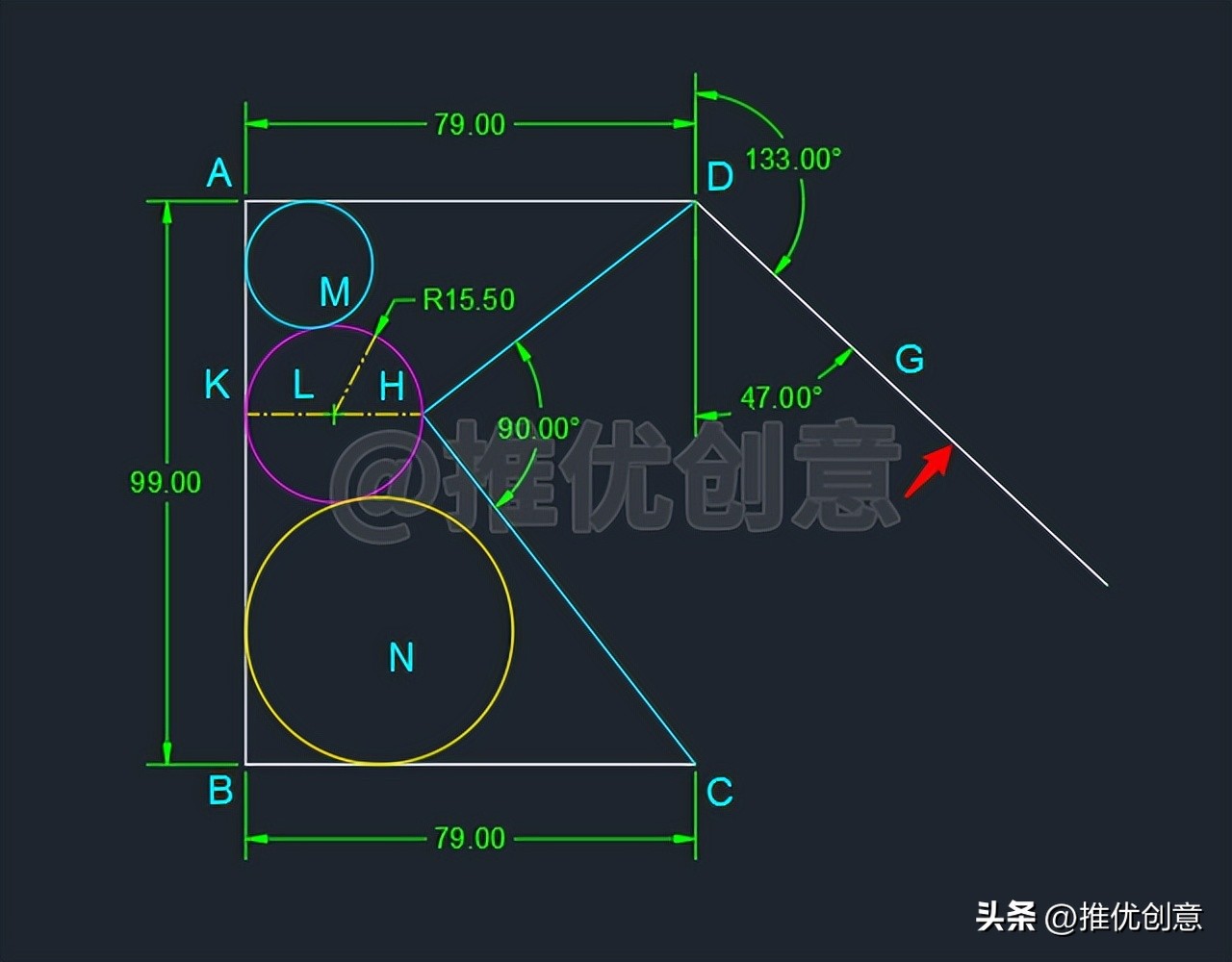

2.11、选中白色线段DG，命令行输入“RO”后回车，启用“旋转”命令，捕捉点D作为旋转的基点，输入旋转的角度值“47”后回车，旋转完成后的白色线段DG与竖直线的夹角为133°。

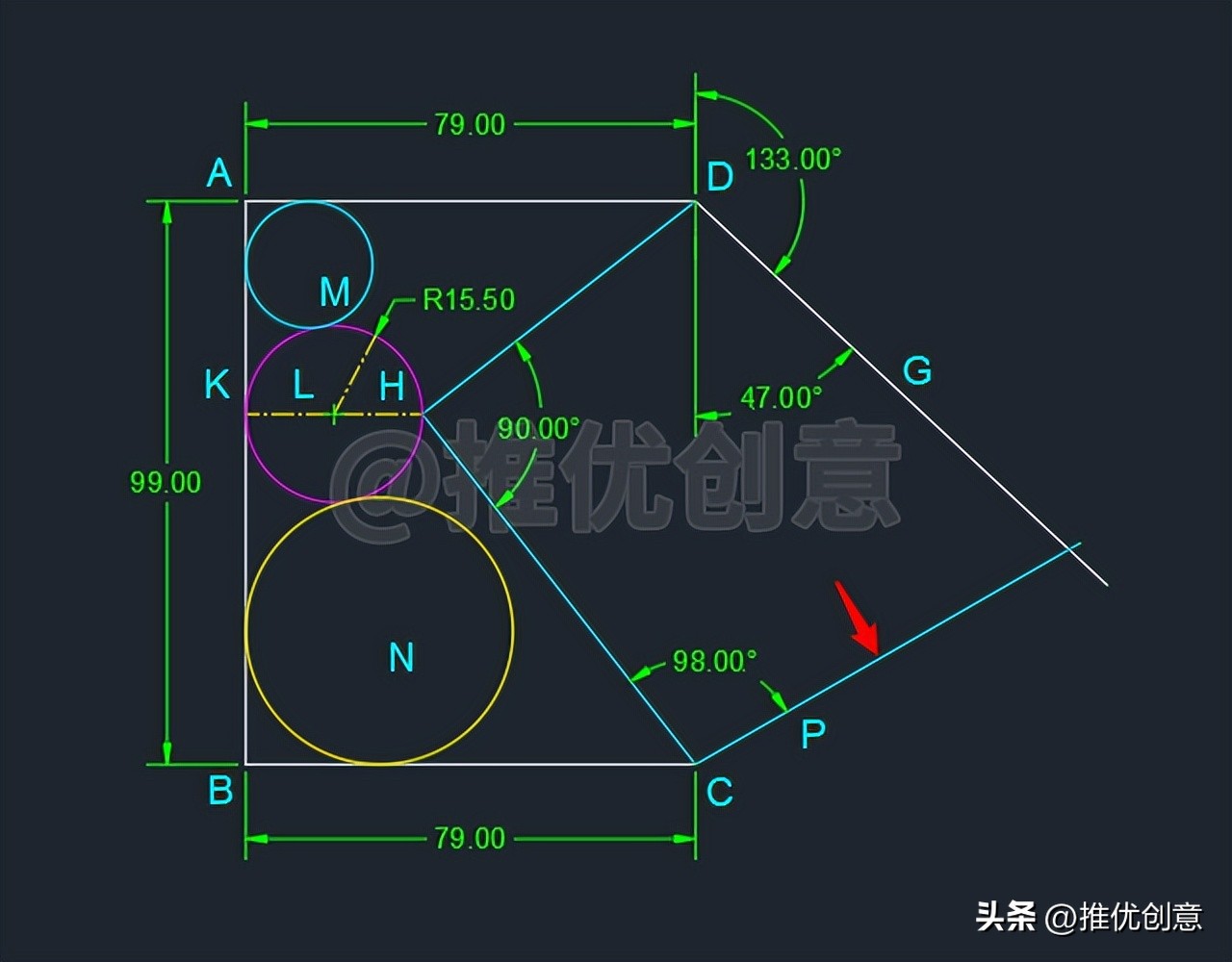

2.12、选中青色线段CH，命令行输入“RO”后回车，启用“旋转”命令，捕捉点C作为旋转的基点，输入“C”后回车，选择复制，输入旋转的角度值“-98”后回车，旋转复制完成后得到青色线段CP，与青色线段CH的夹角为98°。

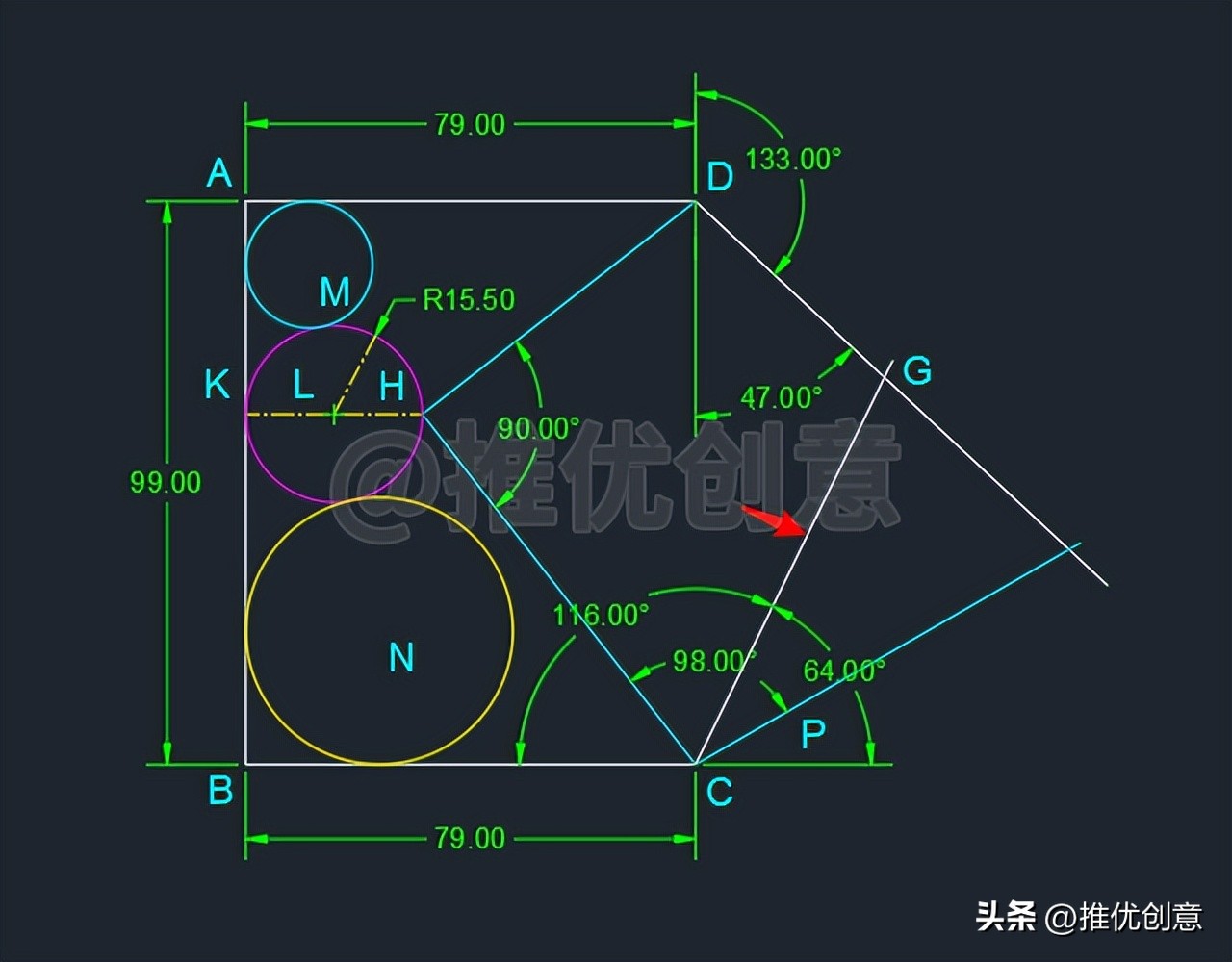

2.13、选中白色线段CB，命令行输入“RO”后回车，启用“旋转”命令，捕捉点C作为旋转的基点，输入“C”后回车，选择复制，输入旋转的角度值“-116”后回车，旋转复制完成后得到白色线段CG，与白色线段DG交于点G，与水平线的夹角为64°。

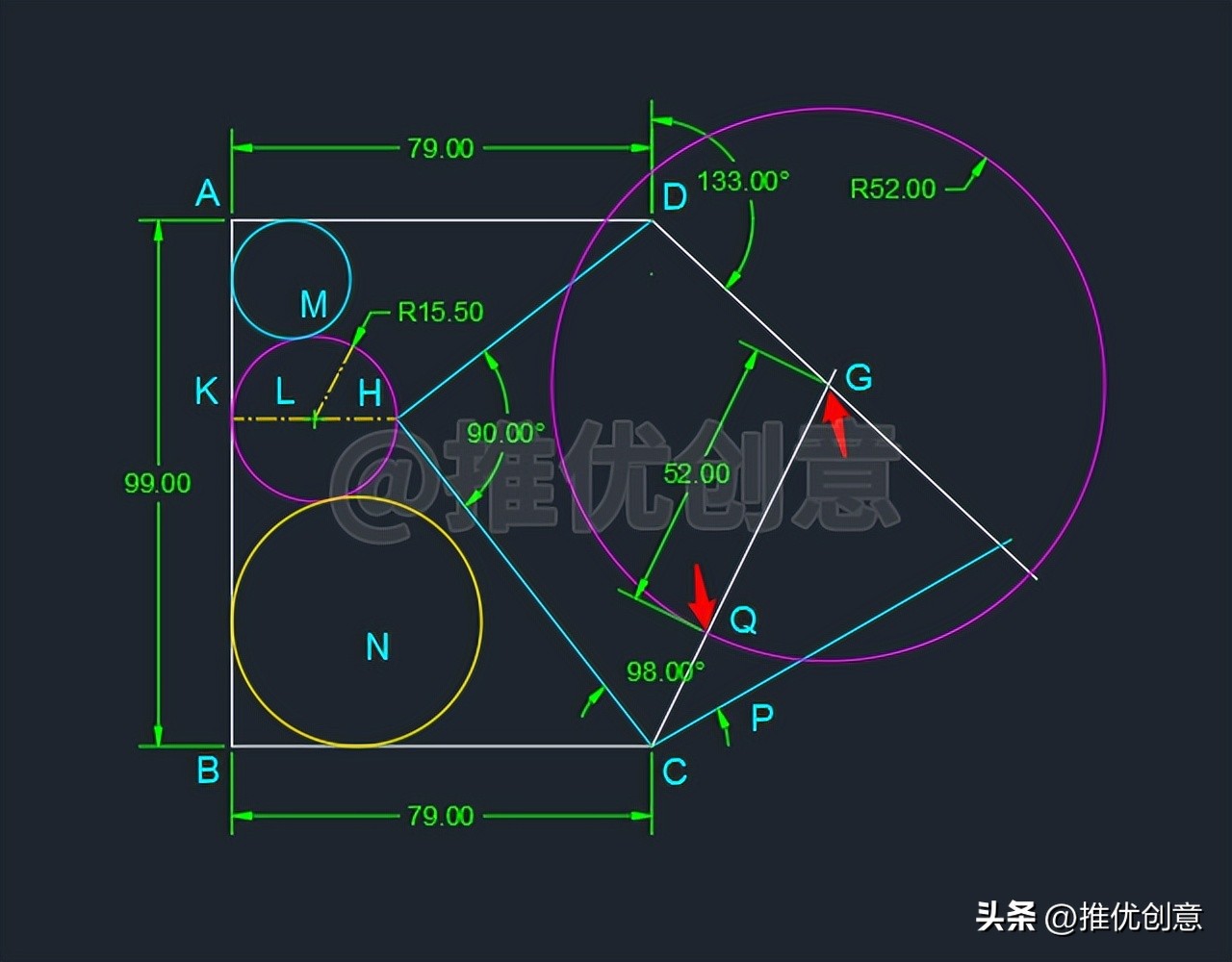

2.14、命令行输入“C”后回车，启用“圆”命令，捕捉点G为圆心，绘制一个半径为52个单位的红色圆G，与白色线段CG交于点Q。

由绘制过程可知，GQ为红色圆G的半径，所以 GQ=52。

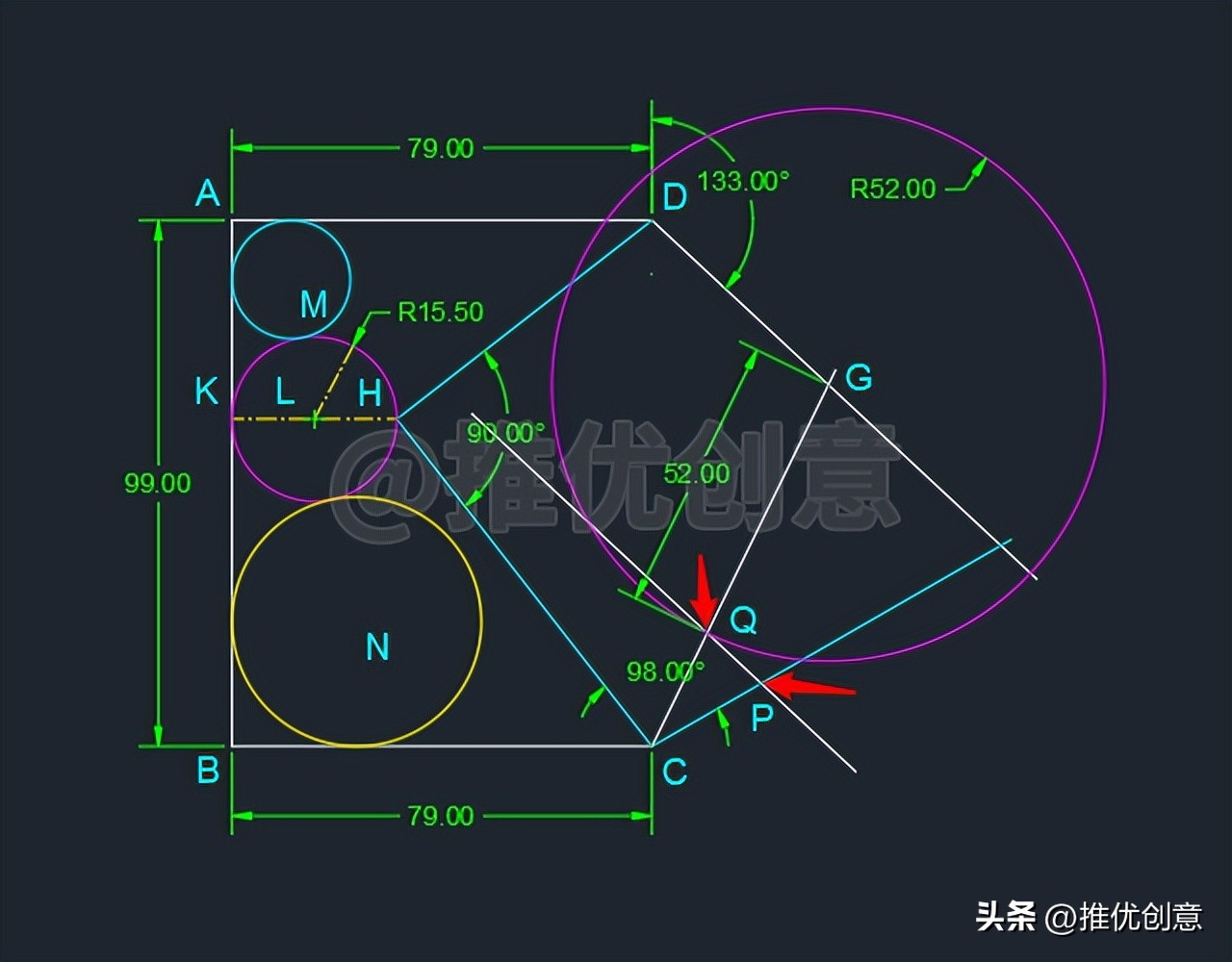

2.15、命令行输入“O”后回车，启用“偏移”命令，接着输入“T”后回车，选择通过点方式偏移，选择白色线段DG通过点Q偏移，得到的白色线段QP与青色线段CP交于点P。

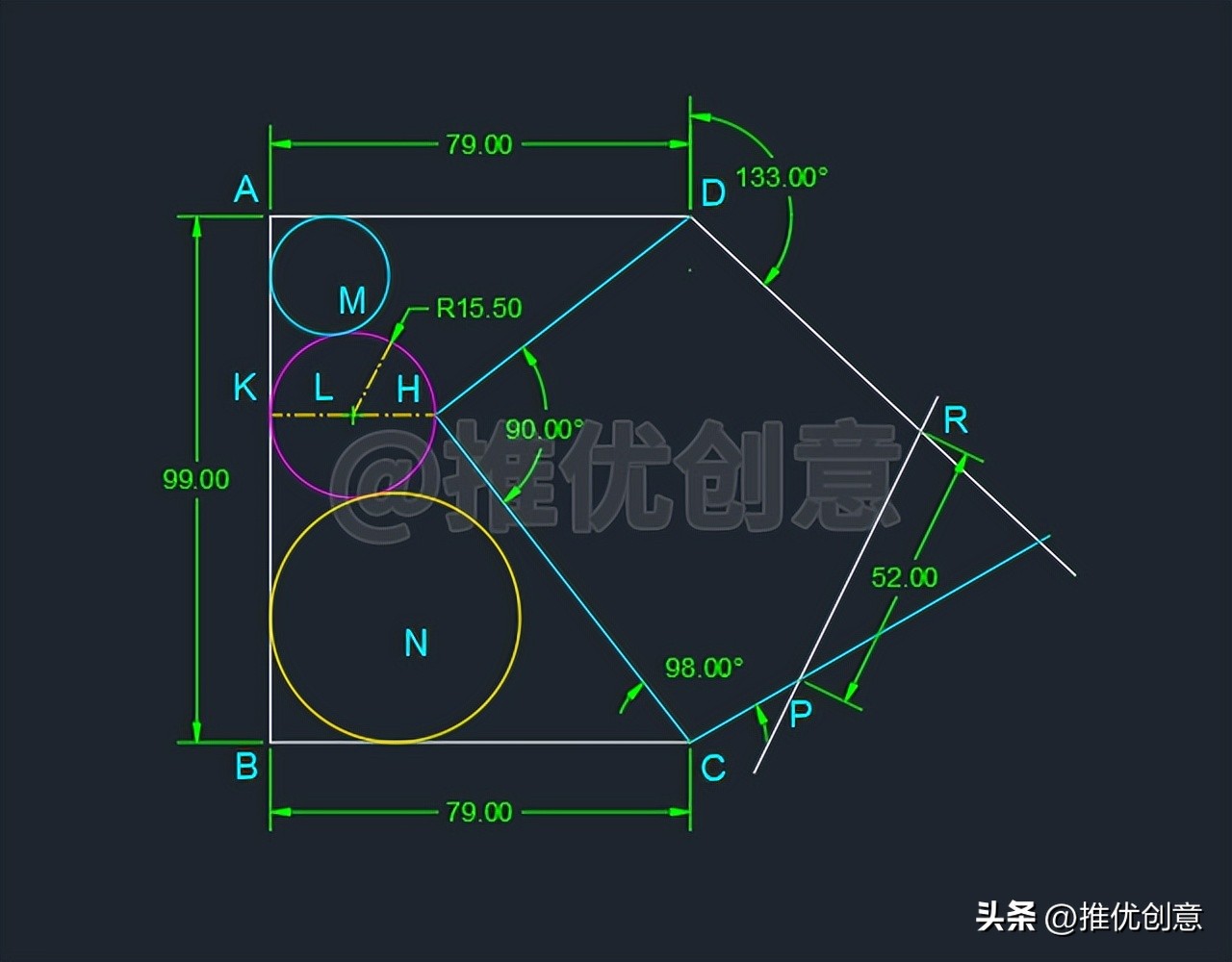

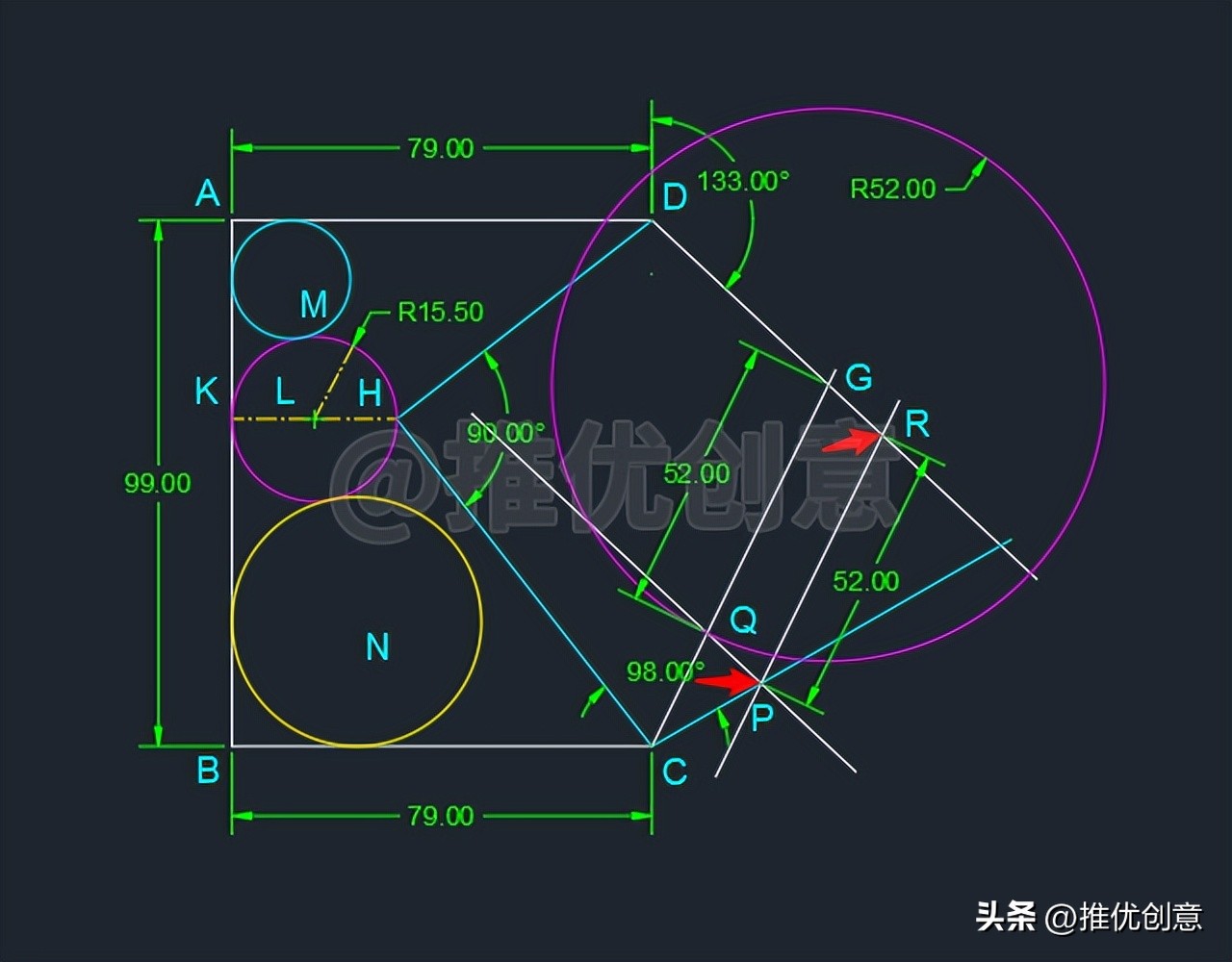

2.16、直接回车，再次启用“偏移”命令，接着输入“T”后回车，选择通过点方式偏移，选择白色线段GQ通过点P偏移，得到的白色线段RP与白色线段DG交于点R。

由绘制过程可知，四边形GQPR为平行四边形，所以RP=GQ=52。

2.17、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

2.18、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

至此，整幅图绘制完毕。

2.19、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
