上接：弱电施工、设备安装规范（上）

七、楼宇对讲系统施工方案

1、设计要求

1.1对讲语音清晰。

1.2拨叫准确、操作简便。

1.3主机控制盘对使用者拨发出的地址有明确显示。

1.4主机控制盘应设在住宅单元入口门外。壁挂式可视分机中心距地宜为 1.5m。

2、安装要求

2.1系统连接电缆 (线 )宜穿管保护并暗敷。

2.2 对主机、总接线盒、户内机 (或保护器 )等在安装前应先确定其合适的安装位置，各设备安装应端正整齐，各用户房间的安装位置及高度应统一。

2.3施工布线、接线、设备安装等要严格遵守有关施工安装规程，并做好校线、线路复查、调试等工作。

3、电缆敷设

3.1必须按图纸进行敷设，施工质量应符合《电力工程电缆设计规范》的要求。

3.2施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。

3.3根据设计图纸要求，选配电缆，尽量避免电缆的接续。必须接续对应采取焊接方式或采用专用接插件。

3.4电源电缆与信号电缆应分开敷设。

3.5敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。

3.6远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。

3.7有强电磁场干扰环境 (如电台、电视台附近 )应将电缆穿人金属管，并尽可能埋入地下。

3.8穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。

3.9两固定点之间距离不得超过 1.5m。

3.10应从所接设备下部穿出，并留出一定余量。

3.11缆端作好标志和编号。

八、电视监控系统施工方案

1、一般要求

1.1施工现场必须设一名现场工程师以指导施工进行，并协同建设单位做好隐蔽工程的检测与验收。

1.2电视监控系统工程竣工时，施工单位提交下列图纸资料：

1.2.1工程竣工图。

1.2.2设计更改文件。

2、电缆敷设

2.1必须按图纸进行敷设，施工质量应符合《电力工程电缆设计规范》的要求。

2.2施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。

2.3根据设计图纸要求，选配电缆，尽量避免电缆的接续。必须接续对应采取焊接方式或采用专用接插件。

2.4电源电缆与信号电缆应分开敷设。

2.5敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。

2.6远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。

2.7有强电磁场干扰环境 (如电台、电视台附近 )应将电缆穿人金属管，并尽可能埋入地下。

2.8电缆穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。

2.9管线两固定点之间距离不得超过 1.5m。

2.10电缆应从所接设备下部穿出，并留出一定余量。

2.11在电缆端作好标志和编号。

3、前端设备的安装

3.1 一般要求

3.1.1按安装图纸进行安装。

3.1.2安装前应对所装设备通电检查。

3.1.3安装质量应符合《电气装置安装工程及验收规范》的要求。

3.2 支架、云台的安装

3.2.1检查云台转动是否平稳、刹车是否有回程等现象，确认无误后，根据设要求锁定云台转动的起点和终点。

3.2.2支架与建筑物、支架与云台均应牢固安装。 所接电源线及控制线接出端定， 且留有一定的余量，以不影响云台的转动为宜。安装高度以满足防范要求为原则。

3.3 编码器的安装：编码器应牢固安装在建筑物上，不能倾斜，不能影响云台 (摄像机 )的转动。

3.4 摄像机的安装

3.4.1安装前应对摄像机进行检测和调整，使摄像机处于正常工作状态。

3.4.2摄像机应牢固地安装在云台上，所留尾线长度以不影响云台 (摄像机 )转动为宜，尾线须加保护措施。

3.4.3摄像机转动过程尽可能避免逆光摄像。

3.4.4室外摄像机若明显高于周围建筑物时，应加避雷措施。

3.4.5在搬动、安装摄像机过程中，不得打开摄像机镜头盖。

3.4.6安装固定摄像机时，可参考以上要求。

4、供电与接地

4.1测量所有接地极电阻，必须达到设计要求。达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。

4.2系统的防雷接地安装，应严格按设计要求施工。接地安装最好配合土建施工同时进行。

5、监控系统的调试

5.1 一般要求

5.1.1电视监控系统调试应在系统施工结束后进行。

5.1.2电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。

5.1.3调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。

5.1.4具备调试所用的仪器设备，且这些设备符合计量要求。

5.1.5检查施工质量，做好与施工队伍的交接。

5.2 调试前的准备工作

5.2.1电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。

5.2.2线路检查。检查各种接线是否正确。用 250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于 0．5M；用 500V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于 0．5M。

5.2.3接地电阻测量。监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。系统接地电阻应于小 40。

5.3 摄像机的调试

5.3.1闭合控制台、监视器电源开关，若设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像。

5.3.2调节光圈 (电动光圈镜头 )及聚焦，使图像清晰。

5.3.3改变变焦镜头的焦距，并观察变焦过程中图像清晰度。

5.3.4遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正常。

5.4 云台的调试

5.4.1遥控云台，使其上下、左右转动到位，若转动过程中无噪音 (噪音应小于 50dB)、无抖动现象、电机不发热，则视为正常。

5.4.2在云台大幅度转动时，如遇以下情况应及时处理。

a．摄像机、云台的尾线被拉紧。

b．转动过程中有阻挡物。如：解码器、对讲器、探测器等是否阻挡了摄像机转动。

c．重点监视部位有逆光摄像情况。

5.5 系统调试

5.5.1系统调试在单机设备调试完后进行。

5.5.2按设计图纸对每台摄像机编号。

5.5.3用综合测试卡测量系统水平清晰度和灰度。

5.5.4检查系统的联动性能。

5.5.5检查系统的录像质量。

5.5.6在现场情况允许、建设单位同意的情况下，改变灯光的位置和亮度，以提高图像质量。

5.5.7在系统各项指标均达到设计要求后，可将系统连续开机 24小时，若无异常，则调试结束。

九、防盗报警系统施工方案

1、前端设备的安装

1.1 红外报警探测器的安装

• 吸顶式安装高度一般为 2.5～6M；
• 壁挂安装时应可使探测器能在水平方向和垂直方向的角度进行小范围调节，以获得最佳探测效果。
• 探测器的安装应对准入侵者移动的方向，并使前面探测范围内不应有障碍物。
• 安装探测器时，不要使其对着阳光、热源或其他温度易发生变化的设备，如空调机、加热器等。

2、报警系统的测试

2.1 探测器的测试

2.1.1对室内安装的探测器，必须保证探测器的安装角度，以确保最佳接收探测信号；

2.1.2在探测范围内的不同位置进行全面的步行测试和调校，确保在探测区范围内的连续有效保护。

2.1.为防止因探测区域的雨、雾、雪及外罩堆积尘埃而引起信号损失，至少每年应对探测器清洗一次。

2.2 报警主机的调试

2.2.1检测前端探测器的故障、交流供电失败、直流欠压和探测器的被拆等故障和破坏行为，并当发生该事件时向系统发出的报警信号。

2.2.2通讯线路故障 (短路、开路等 )的模拟检查。

2.2.3对各防区的地址与电子地图上显示的报警的地点和性质的一致性调试。

2.2.4系统通过自动电话拨号器向设定的电话拨号功能的检查。

3、报警系统的调试

报警系统的系统调试流程如下图所示：

十、停车场管理系统施工方案

1、停车场管理系统的部件安装

1.1 入口读卡机的安装

对感应式读卡机要防止周围环境对读卡机的影响。

1.2 车辆检测器的安装

车辆检测器检查感应线圈上是否有车辆的情况。当车辆通过感应线圈时，车辆检测器能发出车辆到信号和车辆离开信号。

1.3 感应线圈的制作

A、感应线圈

感应线圈由多股铜芯绝缘软线组成，铜线的截面积要求大于 1.5㎜ 2；

两条长边的理想间距为 1000mm。

感应线圈的周长与圈数的关系：

周长>10m 线圈圈数 2圈

6m<周长<10m 线圈圈数 3-4圈

周长<6m 线圈圈数 4圈

B、馈线

感应线圈的头尾部分绞起来作为馈线，每米至少 20 绞 ；

馈线长度自线圈至检测器接线端子，最好不要超过 100m，并应尽可能短，馈线过长会使线圈的灵敏度降低。

C、感应线圈的埋设

感应线圈应埋在车道的中间，距车道边 300mm，将长边对准车辆运行方向，并尽可能防止周围的电磁场干扰；

线圈槽应足够大于线圈尺寸，以免放入线圈时影响线圈的几何形状和尺寸；

线圈的四个 角应 切成 45 ，̇以减少槽壁对线圈的损坏，线圈在槽内放设应层叠敷设。

槽宽：4mm； 槽深：30～50mm； 槽底部150mm以内无金属物。

线圈槽应使用黑环氧树脂混合物或热沥青树脂或水泥进行封填。封填应在调试完成后进行。

1.4 控制器的安装

1.4.1要安装在防风雨的地方。

1.4.2控制柜安装固定螺栓直径应符合设备要求， 不小于 M8，固定牢固，垂直误差不大于 3mm，箱体小于 500mm时不大于 1.5mm。

1.5 电动挡车器的安装

挡车器由金属机箱、马达、变速器、动态平衡器、控制器、档杆等组成。

1.5.1安装前应在指定位置打好 150mm高的水泥地台，并预埋 4支 M12×140mm的金属膨胀螺栓；

1.5.2车道宽度大于 6m时，可在两侧同时相向安装两台挡车器；

1.5.3挡车臂应在挡车器功能调试完毕后在安装；

1.6 满位指示器的安装

当控制器检测停车数达到预计车位数时发出车位满信号 ,灯箱红色 LED 可以显示 "剩余车位数 "或"已满位"；

1.6.1满位指示器灯箱应装在停车场 (库 )入口明显位置；

1.6.2安装前应在指定位置打好 150mm高的水泥地台，并预埋 4支 M12×140mm的金属膨胀螺栓；

2、停车场管理系统的调试

2.1 系统部件调试

2.1.1读卡机的调试

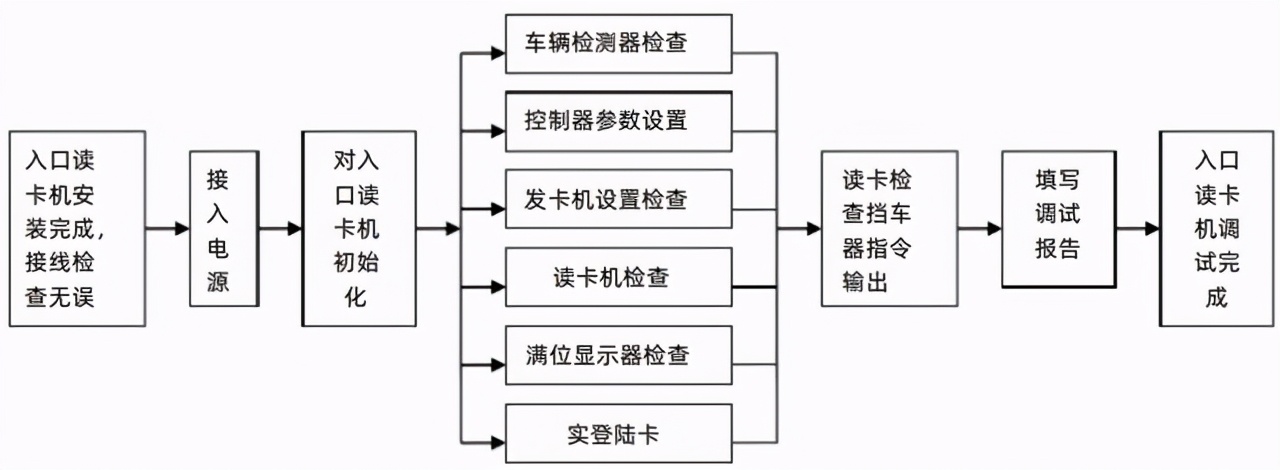

①入口读卡机调试。调试流程图如下所示：

具体调试内容应参照产品技术资料，但应重点检查：

A、读卡功能，对卡的有效性进行判断：当卡有效时，指令挡车器抬起横杆；当卡无效时，向系统发出报警。

B、发卡功能，检查有无磁卡和显示屏的显示是否相符，出卡功能调试，如互锁功能 (防止卡的流失 )；发卡是否准确，有无卡住、一次吐几张卡等现象。

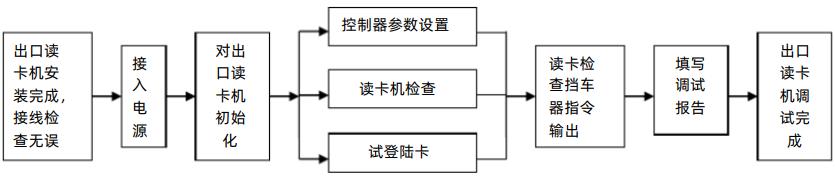

2.1.2出口读卡机调试。调试流程图如下所示：

具体调试内容应参照产品技术资料，调试内容与入口读卡机基本相同。

2.2 控制器的调试

2.2.1控制器的电源调试；

2.2.2控制器各种控制模式调试；

对卡的有效性判断：当卡有效时，指令挡车器抬起横杆；当卡无效时，向系统发出报警。

2.2.3控制器接受指令功能的调试：接受来自计算机的指令，以及通过键盘进行就地操作。

2.2.4对挡车器控制作用的调试。

2.3 电动挡车器的调试

砸车系统调试，在横杆下落过程中检测器碰到阻碍时，能自动将横杆 台起 ，避免横杆砸坏车辆。

2.4 车辆检测器的测试

用一辆车或一根铁棍压在感应线圈上以检测感应线圈的反应。

调试工作完成后将感应线圈槽用符合环保要求的环氧树脂、热沥青树脂或水泥进行封填。

2.5 满位显示器的调试

通过车辆检测器或红外对射检测器计数检查满位显示器显示的 "剩余车位数 "。

2.6 管理中心的调试

管理中心调试流程图如下图所示。

2.7 系统软件调试

2.7.1高级授权卡对操作卡的发行功能，以及对系统的查询、报表管理、备份数据等所有的操作。

2.7.2在操作人员的权限内的操作卡功能。

2.7.3系统的设置功能调试。

2.7.4收费功能的调试。

2.7.5车辆图像对比系统功能的调试。

2.7. 6 "反折返"功能的调试。

2.7.7系统查询、统计调试。

2.7.8数据维护功能的调试。

2.8 管理中心系统调试

2.8.1对系统的入口管理站、出口管理站和收费站管理功能的调试。

2.8.2停车状况和收费等的日报、月报、年报表功能调试。

2.8.3各种票卡的数据库，包括贵宾卡、*长首**卡、固定用户卡等持有人的个人资料的调试。

十一、门禁管理系统施工方案

1、前端设备的安装

1.1 IC 读卡器的安装

1.1.1读卡器应安装在靠门处，并有足够空间，且高低位置合适，以方便人员刷卡；

1.1.2读卡器用螺钉固定在墙上；

1.1.3读卡器材的安装应使读卡器与控制器之间的电缆连接方便。

1.2 控制器的选择和安装

1.2.1控制器的选择由系统设计确定；

1.2.2控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性；

1.2.3门禁控制器安装在受控门内的上方或放在公众不易接近，而又易于工程技术人员维修的地方，与该控制器连接的读卡机安装在门外方便刷卡的地方。控制器用紧固件或螺钉固定在墙上。控制器旁应有交流电源插座。出门按钮安装在门内距地1.2米。

1.2.4控制器与各部件的连线

• 控制器与读卡机之间的信号线采用 0.5mm2 或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过 100M；
• 控制器与键盘间的信号线采用 0.5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过 5M；
• 系统主控制器至各现场控制器之间、现场控制器至各读卡器之间应采用屏蔽双绞线缆；
• 控制器至电动锁、出门按钮之间采用 2芯双绞线缆；
• 不应出现两条线缆焊接连通的情况，信号线如超过距离时，必须通过转换器进行连接；
• 所有线缆必须穿管或经桥架敷设，主干线可通过金属桥架敷设，支线采用金属管敷设到位，两接口端用 86mm× 86mm方盒作出线口。

1.2.5安装控制器时必须注意控制器对电锁的驱动能力，当驱动能力低时，必须选配辅助电源。

1.3 电磁锁的安装

1.3.1利用电磁铁通电产生磁吸力的原理制成。断电开启，符合消防对门锁的要求；

1.3.2锁具的安装应按产品更新换代说明书要求安装。

2、门禁系统的调试

2.1 硬件调试

门禁系统硬件调试流程如下图所示：

2.2 门禁控制器调试

2.2.1联接控制器、读卡机、锁及附件。

2.2.2控制器进行初始化。

2.2.3对设置房间号。

2.2.4登陆 /删除一张用户卡

2.2.5判别门禁工作是否正常

2.3 系统功能调试

门禁系统调试流程如下图所示：

2.3.1按系统设计功能对系统功能进行逐项调试。

2.3.2控制器工作状态设置

系统对控制器的工作状态进行 多中 设置，如：门状态、开门方式 (读卡、或读卡 +密码等 )等。通过系统操作直接发送指令开门。

2.3.3联动功能调试 (与消防报警系统的联动 )

门禁系统中每一道受控的门禁控制器均能接受系统软件的指令，无须读卡而可开锁或闭锁。

当火灾发生时，出入口控制系统能够在工作站的屏幕上显示该区的分布图及报警位置，按照预设程序来定义疏散线路，根据火灾发生的地理位置，将紧急疏散门打开或将防火隔离门关闭。

3、软件调试

3.1对系统所管理的设备配置、人员权限、操作方式等进行设定。如门禁设定、自动读取卡信息、自动 读入 卡号等。

3.2在联网的系统中通过软件对控制器进行设置，如增加卡、删除卡、设定时间表、级别、日期、时间、布 /撤防等功能的设置；在控制器独立工作时，可通过控制器面板进行以上编程。

3.3实时或定时读取存放于现场控制器中的事件数据。

3.4按各种方式查询系统参数和事件记录，查询方式可按部门、日期、人员名称、门禁名称等查询。

3.5可在电子地图上定义事件发生的地理位置、门、锁位置等。并在电子地图上点击各门禁设备的活动图标可以查看响应监测点的详细信息，如：门禁状态、报警信息、门号、通行人员的卡号及姓名、刷卡时间、通行是否成功等信息。并可对该点设备进行遥控操作。

3.6系统维护：密码管理、修复管理、压缩管理、备份、恢复等。

十二、背景音乐及会议系统施工方案

1、背景音乐特点

1.1背景音乐是指不专心听就意识不到声音从何处来， 并不希望为人们感觉出声源的位置，以至要求把声源位置隐蔽起来。

1.2背景音乐的音量较轻，以不影响两人对面讲话为原则。

2、背景音乐系统设计方案

2.1 背景音乐系统设计指标

背景音乐系统是以听音乐的人意识不到声源的位置，具有刺激性小的使人快感的音质作为设计目标，其设计指标为：要使室外声压级均匀，音量不在于大，平均声压级最大取 60-70dB。频带在 100-600Hz，重放特性比较平直，频带外希望急剧下降。

2.2 扬声器的选择

扬声器的选择要考虑额定功率、灵敏度、频率响应范围、口径尺寸等主要技术指标。其中扬声器（尤其锥形纸盆扬声器）的口径大小对声音覆盖角有重要作用，扬声器口径越小，覆盖角或辐射角越大，即辐射角越大，即辐射半径越大。本方案扬声器口径 选 为16cm。

扬声器的额定功率选为 10W，灵敏度在 90dB/m。W 以上，频率响应范围大约在100-800Hz。此外， BGM 重放设备与扬声器相距较远，功率放大器常采用恒压式高阻传输，所以扬声器的输入端必须装配阻抗变换器。

扬声器的安装，要求相邻扬声器之间的音量差要小，相互干扰要少。为此扬声器之间的间距不宜太大，但间距小了扬声器的数量增多，势必增加费用，因此要兼顾造价费用以及建筑结构等因素。

2.3 节目源及其设备的选择

BGM 用的节目源不是为了音乐欣赏， 而是以不费劲也可以听到音乐的观点选取和编曲的。因此，选取的乐曲应是抒情风格的，或是轻快的。动态范围大、强刺激性的乐曲是不适宜的。一般认为某些民歌、抒情乐曲、室内乐、舞曲或古曲音乐等改编为轻音乐风格的乐曲，能提高 BGM 的效果。

对于节目源设备，由于背景音乐放送时的声级一般不用比环境噪声高许多，背景音乐所使用的节目材料的峰值因数一般掌握在 6dB即可，与舞台音响设备相比，动态范围指标的要求可以低一些。

背景音乐的节目源设备选用 CD、磁带 /卡座一体化放音设备。

2.4 恒压功率放大器与扬声器的配接

由于所需功率大，传输距离长，因此采用恒压式功放，功放的功率为 100W。恒压式功放的特点是：当负载电阻改变时，输出电压的变化很小，或几乎保持不变，输出电压较稳定，而且由于机内采用了深度负反馈，因而改善了频率响应特性。

恒压式功放的输出采用 100V 高压输出，而喇叭（扬声器）的工作电压要低得多， 因此在其间必须利用变压器来变换阻抗和电压进行配接。

十三、楼宇设备自控 BA 施工方案

1、变配电检测系统

对变配电系统的监测控制的关键是保证建筑物安全可靠的供电，为此最基本的是对各级开关设备的状态监测，主要回路的电流、电压及功率因数的监测。由于电力系统的状态变化和事故都是在瞬间发生，因此在监测时要求采样间隔非常小，并且自动连续记录各开关状态和各测量参数的连续变化过程，这样才能预测并防止事故的发生，或在事故发生后及时判断故障情况。

1.1 变配电系统的检测内容

检测运行参数：包括电压、电流、功率和变压器温度等，为正常运行时计量管理、事故发生时故障原因分析并提供数据；

1.2 变配电系统的监测方法

1.2.1高压线路的电压与电流监测；

1.2.2低压线路的电压与电流监测；

2、公共照明控制系统

公共照明控制系统对整个建筑物的照明系统进行集中控制和管理。照明系统的控制与节能有重要关系，在大型商业建筑中照明非电耗仅次于空调系统，与常规管理相比，好的公共照明系统控制可节电 30%-50%，这主要是对门庭、走廊、 庭园 和停车场等处照明的定时控制和光照度控制， 对照明回路分组控制以及对厅堂、 办公室和客房 "无人熄灯"控制。

首先将建筑物内外照明设备按需分成若干组别，通过在计算机上设定启动时间表，以时间区域程序来设定开 /关，也可以通过采用门锁、 红外线探测是否无人进行照明控制，以达到节能效果。

当建筑物内有突发事件发生时，照明设备组应作出响应的联动配合。如火警时，联动照明系统关闭，打开应急灯；当有保安报警时，相应区域的照明灯开启。

通过楼宇自控系统（ BAS）对大厦内所有建筑设备采用现代化技术进行全面有效的监控和管理，可建立统一的的管理系统，实现大楼内机电设备的数据共享、数据分析和远程监控，确保大厦内所有设备处于高效、节能、最佳运行状态，提供一个安全、舒适、快捷的工作环境，并达到方便大楼物业管理，节约能源消耗，减低大楼营运成本的目的。
