对于电工来说，电流互感器是比较常见的电器元件，它的工作原理我这里就不再介绍了，我们只要知道它怎么看，怎么用就可以啦。废话不多说直接上图：
这种电流互感器多用于测量母排的参数

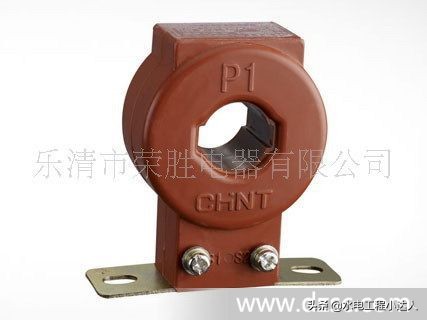

这种电流互感器多测量圆形电缆的参数
电流互感器是一种特殊的变压器，它被广泛应用于供电系统中向测量仪表和继电器的电压线圈或电流线圈供电。 电流互感器的作用： （1）将一次回路的大电流变为二次回路标准的小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜，并便于屏内安装。 （2）隔离高压电路。互感器一次侧和二次侧没有电的联系，只有磁的联系。使二次设备与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全. 要注意的是，互感器在线路中二次侧（接电流表的那一边）是绝对不允许开路的（断开接线），否则有可能会因为二次侧的高电压而发生危险或事故。

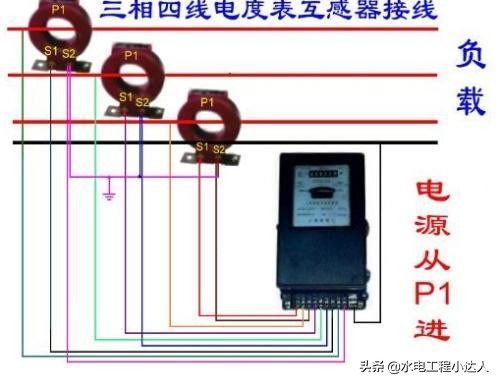

生活和工作中我们常见的就是用电流互感器去测量设备的用电量如下图：
图里的P1就是电流互感器，通过对主电路电流的缩小，互感器从S1S2两端把电流出送去三相电表（三相电表这一块我之后会做介绍），从而测量出主电路的耗电量。
下面我们来介绍一下电流互感器的铭牌吧：
这里我要说的
1.最高电圧0.6KV 他是说这个电流互感器最高测量电压为600V的电路
2.变流比 变流比是说的互感器把电流缩小的倍数 “变流比”和一次、二次的匝数相关。电流互感器的二次侧输出都是5A，改变一次侧的匝数，就改变了电流互感器变流比。 变流比这个参数我们很容易误解，我们需要结合下面的一次电流，一次线圈匝数这个表格来看。图示的变流比是50/5 也就是10倍，前面的50是一次侧的电流也就是一次电流，在土里面的表格里一次电流为50A所对应的一次线圈匝数为1，也就是电缆穿过互感器的次数为一次。 其实我们 不妨把变流比看成 ?/5 这种形式 ？代表的是一次电流，我们根据电缆穿过线圈的次数来对应表格定位一次电流数，也就是？。？一旦确定下来我们就知道电流互感器把电流缩小了多少倍，我们就可以根据电表的度数来计算设备用电量了。下面我们举例说明：
我们的电能表测量电路的用电量显示为100KW，并且我们的电表中接入了如上图的电流互感器。电缆穿过互感器的匝数为1 ，我们就可以确定互感器此时的变流比为50/5 也就是10倍。此时电路的用电量为100KW*10=1000KW 也就是1000度。
文章中可能有很多说的不清楚的地方，在以后的文章中我会陆续介绍相关的知识。希望大家继续关注我。如果文章中有说的不对的地方 欢迎大家评论留言。谢谢 我是头条创作者 水电工程小大人。
