简介

它像五颜六色的丝带，调皮的荡起了一个圈。它就是位于北京的冰丝带国家速滑馆，由Populous负责概念设计和方案设计，BIAD（北京建筑设计研究院）负责初步设计和施工图阶段。（Populous：又称Populous/HOK体育建筑设计公司，成立于澳大利亚，是全球顶尖的体育建筑、休闲和娱乐设施的建筑设计集团。著名的项目有：韩国2014年亚运会体育场、英国伦敦2012年奥林匹克体育场、北京2008年奥运会场馆、2000年悉尼奥运会主体育场……）

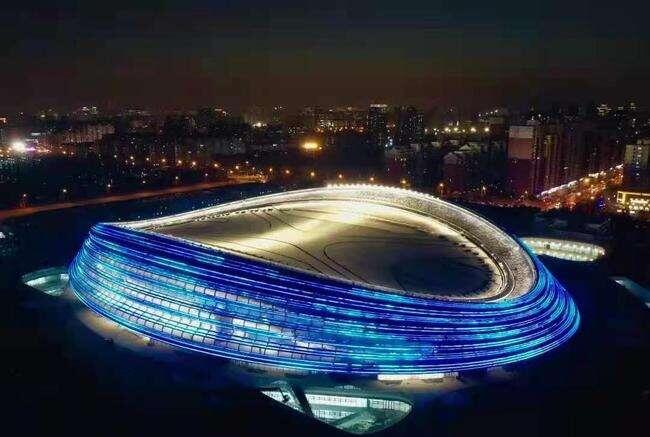

建筑外观

设计理念：

作为速滑馆的方案主创之一的POPULOUS中国区执行总裁常雅飞， 是一名土生土长的北京人。他对儿时冬季的游戏——冰陀螺有着深刻的印象：“ 高速旋转和跳跃的冰陀螺，看上去似乎有着无限的能量和可能性。这是我在思考速滑运动的特点时想到的。因此，冰陀螺成为了设计灵感的一部分，为场馆的设计概念融入了浓浓的中国记忆。 ”

冰陀螺

又因为常 雅飞的祖父母和父亲长年致力于敦煌石窟的研究保护和传承工作。在祖母给他讲的故事中， 石窟壁画上的飞天是凭着绚丽的飘带自由飞翔 。这份来自飞天的灵感，引导了设计团队从高速旋转的“冰陀螺”概念上进一步拓展，最终衍生出“冰丝带”，而22条丝带隐喻了2022年的冬奥会。

飞天壁画

手绘稿

建筑介绍：

它就像一叠薯片，可爱中带着几分俏皮；又像高速旋转的陀螺滑过的轨迹，起落间带着欢快的动感。近观建筑，巨大的曲面玻璃幕墙拼出了层层叠叠的效果，在夜间灯光的效应下，呈现出22根丝带般的立体图案。

建筑外观

建筑共5层，地上3层，地下2层。为避免与奥深公园的主峰仰山争高，建筑师让建筑从地面下沉一层，最高处距地32米。整个建筑的平面是椭圆形，南北向的长轴恰与奥森公园的中轴线平行。

中轴线

建筑模型图

内装介绍

走进场馆，以白色为基调，以蓝色为点缀的空间充满了冰雪世界的元素。巨大的玻璃幕墙，既给室内公共区域带来了充足的自然光，也让奥森公园的美景在这里一览无遗。

蓝色为点缀的空间

场馆有五层，地上三层以比赛大厅为中心，周边环绕着看台、休息区、服务室等各种功能区域。比赛大厅设有包括8000个永久坐席在内的12000个席位，速滑赛道最大周长为400米。被赛道环抱的中央区域在非速滑赛事时，可作为12000平米的巨大冰场使用，亦可分为两块标准冰场。而地下区域则是比赛时，供各种专门人员使用的运行空间，如：运动员的更衣、训练、休息房，媒体用房，以及设备间、停车场等等。

12000平米的大冰场

结构、材料及黑科技：

建筑外立面上的22根丝带，由3360块大小不一的曲面玻璃，严丝合缝的嵌入160根S形钢龙骨框架组合而成。 曲面幕墙采用超白双银低辐射半钢化夹胶中空（low-e）玻璃，包括外凸和内凹两种弯弧玻璃、平板玻璃、大平板立面玻璃和“冰丝带”半圆管玻璃。而每根S形钢龙骨由4块钢板拼焊而成，最长的为32.7米，重量约6吨，最短的也有16.1米。每一根S型龙骨长短不一，高低不等，弯度也不同。

形态生成图

有“天幕”之称的屋面采用双曲面马鞍形单层索网结构设计，南北长跨约200米，东西短跨约130米，是目前世界上规模最大的单层双向正交马鞍形索网屋面。索网采用国内自主研发并生产的高钒密闭索，其各项指标均达国际领先水平，打破了相关钢索的外国技术壁垒。 项目通过49对承重索和30对稳定索编织成长跨198米，短跨124米的索网状屋面，再铺设1080块4米×4米单元屋面板组装出了巨大屋面。 而在室内则用白色镜面吸声膜作为天花，既遮盖屋面下方的设备管线，还起到节能降耗、吸音反射的作用。

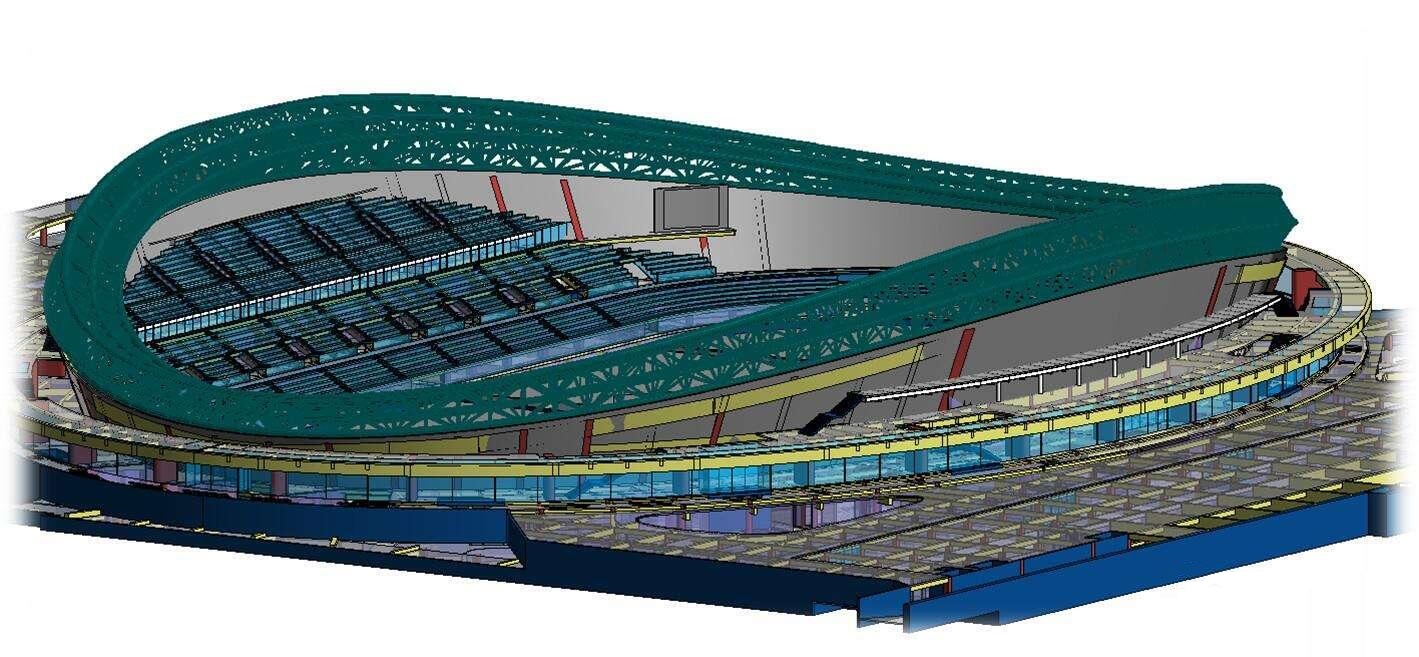

结构生成图

比赛大厅中央12000平米的巨大冰面，每处温差不过0.5℃，是个名副其实的巨大冰柜。 场地采用全球首个二氧化碳跨临界直冷制冷系统，是目前最先进、最环保的制冰技术，碳排放量接近于零，效能比传统方式 提高20%以上 。而制冷产生的余热则用于场馆生活用热水，融冰池融冰等，年可 节省用电200万度 。

中央大冰场+速滑道

另外，场馆还配备了数字化信息管理系统，包括各种机电系统的控制、室内导航定位、机器人服务等，努力推动智慧场馆的落实。

结语：

这座诗一般优雅的建筑，融合了中外建筑师的智慧，凝结了大量中国制造的黑科技，寄托了无数国人的期待。冰丝带国家速滑馆无愧于在它落成之时便成为继鸟巢与水立方之后的又一座北京新地标。

建筑关外

项目名称：冰丝带国家速滑馆

总建筑面积：126000㎡

所在地：北京

设计单位：Populous事务所与BIAD（北京建筑设计研究院）联合设计
