前言

复合材料在诸多领域中被广泛应用，其特殊的物理和化学性质使其在航空航天、电子器件和能源等领域发挥着重要作用。其中，硅氧烷化合物（例如硅烷偶联剂）的引入被证明是改善复合材料性能的有效方法之一。硅烷偶联剂作为一种有机-无机界面活性剂，可以在有机基质与无机填料之间形成均匀的界面结构，提高材料的热力学和介电性能。

相容性分析

纳米复合材料的性能很大程度上取决于纳米粒子与聚合物基体的相容性，相容性越好，说明纳米粒子与聚合物基体结合越紧密，两者的界面相互作用越强，复合材料的性能就越好。内聚能是指体系内所有分子分离到无限远处所需要的平均能量，是评价分子间作用力大小的物理量，内聚能密度是指单位体积内的内聚能。

溶解度参数是表征复合体系相容性优劣的重要参数，可以通过对内聚能密度求平方根得到。对复合材料而言，纳米粒子与基体之间的相互作用能也是衡量复合体系相容性的指标之一，相互作用能越大，纳米粒子与基体相互作用越强，则复合体系越稳定。内聚能、内聚能密度、溶解度参数、相互作用能计算方法如式（1）～（4）所示。

式（1）～（4）中：Ucoh为体系的内聚能；Uinter为分子间的总能量；Utotal为体系的总能量；Uintra为分子内的能量，体系的平均值；βCED为内聚能密度；V为体系的体积；δ为溶解度参数；Uinteraction为纳米粒子与聚合物基体的相互作用能；

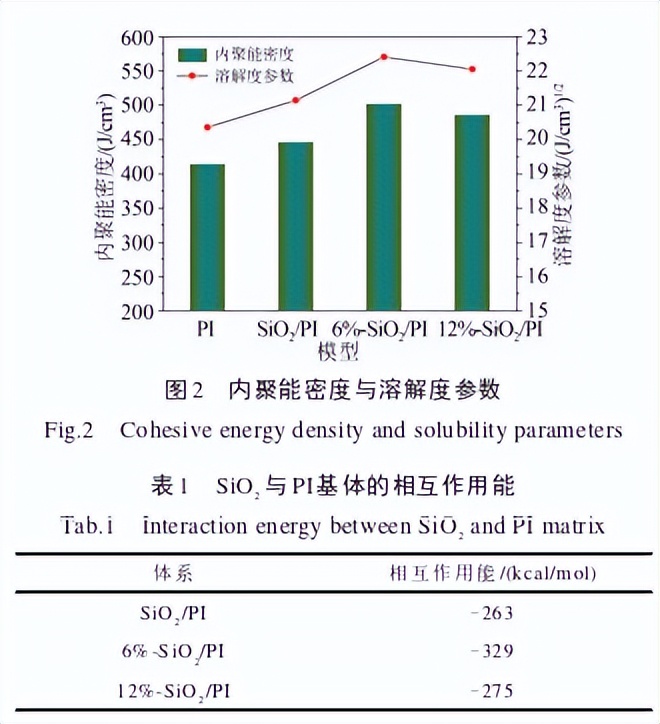

UPI/SiO2为PI/SiO2复合材料的能量；UPI为PI的能量；USiO2为SiO2的能量。300K温度下，4种模型的内聚能密度与溶解度参数如图2所示，PI与SiO2的相互作用能如表1所示。

从图2可以看出，接枝硅烷偶联剂的SiO2/PI复合体系的溶解度参数明显高于纯PI和不接枝硅烷偶联剂的复合体系，表明采用硅烷偶联剂对SiO2表面进行修饰，可以提升复合材料的分子间作用力，U改善纳米SiO2粒子与PI基体的相容性，使得复合材料更加稳定。

计算得到聚酰亚胺的溶解度参数为20.35(J/cm3)1/2，说明本文构建的模型与实际相符。硅烷偶联剂接枝密度为6%时提升效果最好，复合体系的溶解度参数达到22.41(J/cm3)1/2。

随着接枝密度的继续增大，复合体系的溶解度参数呈现下降的趋势，这是因为接枝密度过高时KH550分子链包裹在纳米SiO2表面，形成了半封闭的空间结构，阻碍了PI分子链与SiO2之间氢键的形成。

由表1可见，未经硅烷偶联剂修饰的SiO2与PI的相互作用能为-263kcal/mol，经过硅烷偶联剂处理之后两者的相互作用能进一步提升，接枝密度为6%时相互作用能最大，为-329kcal/mol，接枝密度为12%提升效果降低，因此选择合适的接枝密度对复合材料的改性具有重要意义。

对比4种模型的内聚能密度、溶解度参数和相互作用能，可以发现接枝硅烷偶联剂能有效提升SiO2粒子与PI基体的相容性，6%-SiO2/PI复合体系的溶解度参数和相互作用能最大，说明硅烷偶联剂接枝密度为6%的SiO2与PI基体结合更紧密，复合材料性能更优越。

玻璃化转变温度

多数高分子聚合物都存在结晶区和非结晶区（无定型区），玻璃化转变温度（Tg）是无定型聚合物从玻璃态转变为橡胶态的临界温度，它是衡量聚合物材料热学性能的一项重要指标。

玻璃化转变过程会导致PI的各项性能急剧恶化，如力学性能和热解稳定性。

因此提升玻璃化转变温度对增强PI热力学性能具有重要意义。在Tg附近，聚合物宏观上表现为体积和密度的突变，微观上则呈现出分子链段从冻结到开始运动的转变。因此，本文采用均方位移（MSD）和比体积-温度曲线来计算Tg。

MSD是表征体系分子链段运动的微观参数，MSD值越大，分子链段运动能力越强，其计算公式为式（5）。

（5）中：ri(t)和ri(0)分别表示体系中任意原子i在t时刻和初始时刻的位置矢量；N表示体系中原子的总数。

当聚合物发生玻璃化转变时，分子热运动能量急剧增加，使得分子链能够克服运动势能位垒，进而提升分子链段的运动能力，表现为MSD-时间曲线会在玻璃化温度附近产生突变。因此可以通过研究聚合物不同温度下MSD-时间曲线，寻找MSD发生突变的温度区间来预测玻璃化温度。

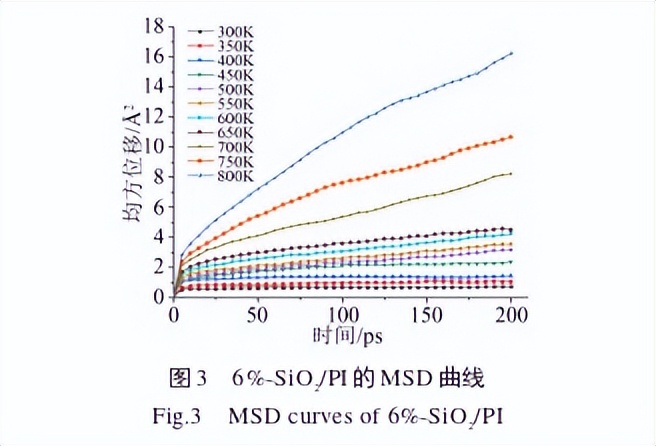

然后对温度区间上下比体积-温度散点图作线性拟合，两条曲线相交处即Tg。以6%-SiO2/PI复合体系为例，图3为模型在不同温度下的MSD曲线。从图3可以看出，650K和700K的MSD曲线差距较大，因此玻璃化转变温度应在650～700K。

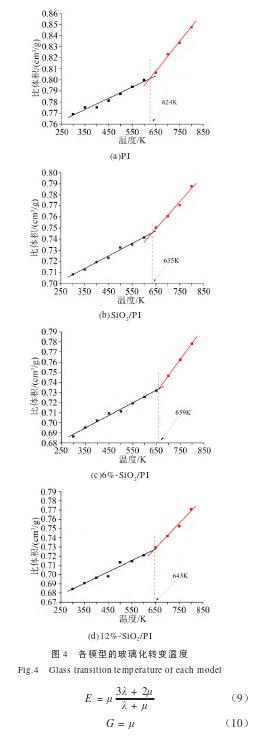

然后拟合300～650K和700～800K的比体积-温度散点图即可得到Tg，基于此得到各模型的Tg如图4所示。表2列出了4种模型的Tg模拟值与实验值，从表2可以看出，纯PI的Tg模拟值为624K，比文献中的实验值低33K。

这主要是因为本研究的重点是PI无定型区的性质，一系列制备流程使得样品的结构与本研究构建的模型有差异，但并不影响对不同体系的对比分析。SiO2/PI复合体系的Tg为635K，高于纯PI的Tg，这是由于掺杂SiO2可以填补聚合物分子链的间隙，降低体系内分子的运动程度，进而提升PI的热学性能，SiO2/PI的Tg相比于纯PI提升了11K。

经硅烷偶联剂改性后复合材料的热学性能得到了进一步的提升，6%-SiO2/PI和12%-SiO2/PI复合体系的Tg相比于SiO2/PI分别提升了24K和8K。这是因为接枝硅烷偶联剂占据了体系内的一部分自由体积，使得体系结构更加紧密，进一步限制了聚酰亚胺分子链的运动。

但当接枝密度过高时，KH550分子链相互靠近形成的半封闭的空间结构使得PI分子链不易渗透进来与SiO2形成氢键，对分子链段的限制能力也变弱，因而12%-SiO2/PI的Tg提升不大。

力学性能

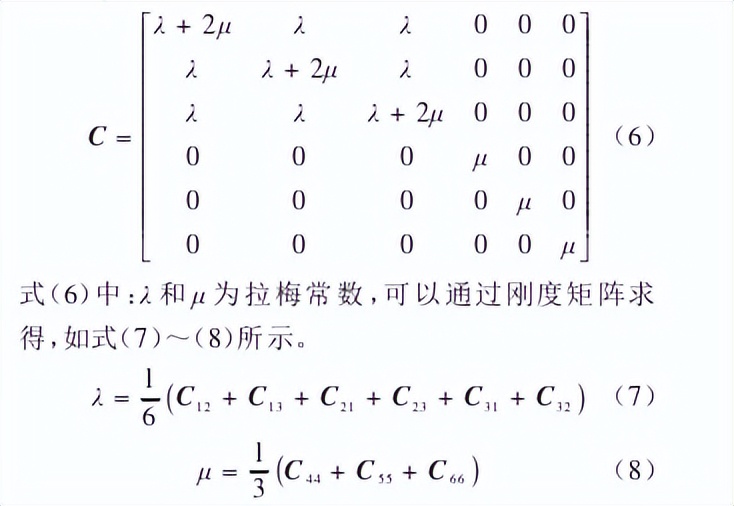

采用静态常应变法对PI及其复合材料的力学性能进行计算，对处于平衡状态的体系施加微小的形变，根据体系对应变的响应，即可推导出刚度矩阵Cij。在模拟中PI可视为各向同性材料，其刚度矩阵Cij可简化为式（6）。

流材料的杨氏模量与剪切模量可由λ和μ计算得出，如式（9）～（10）所示为了考察温度对PI及其复合材料力学性能的影响，对4个模型在300～700K内各个温度下进行200ps的NPT动力学模拟，并对150ps后的模型施加应变，计算其力学性能。

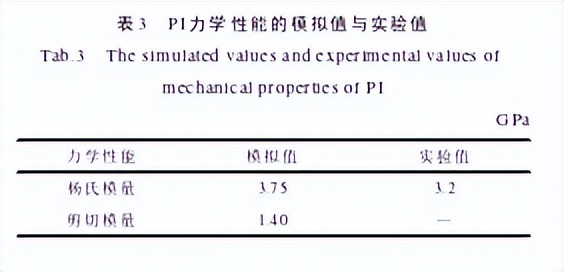

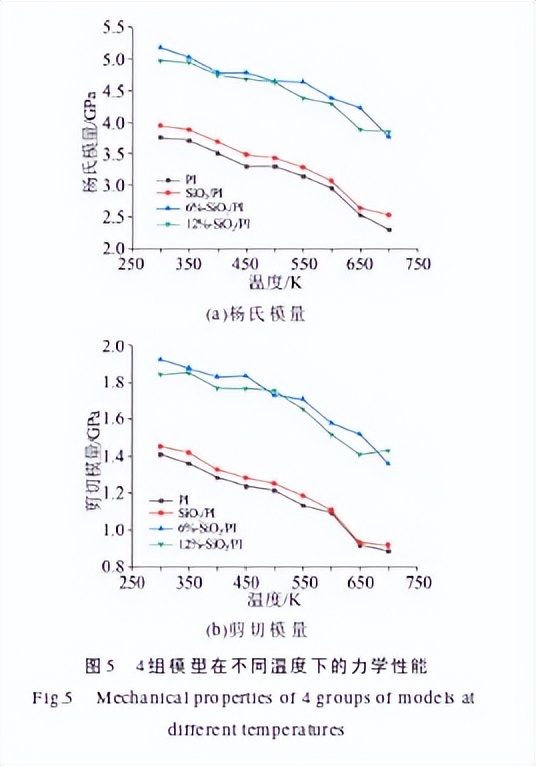

为了提高模拟结果的确性，每个温度下重复计算5组数据，取平均数作为最终结果，聚酰亚胺及其复合体系力学性能如图5所示。将300K温度下PI力学性能中的实验值进行对比，如表3所示。

从表3可以看出，模拟结果与实验值比较接近，表明本文模拟计算结果是可靠的。从图5可以看出，PI及其复合材料的杨氏模量和剪切模量随着温度的升高均呈现下降趋势。比较4组模型，在相同温度下，纯PI的模量始终最低，说明SiO2的掺杂改善了材料的力学性能。

采用硅烷偶联剂对SiO2进行表面处理能进一步提升复合材料的力学性能，6%-SiO2/PI的提升最大，相比纯PI，其杨氏模量和剪切模量分别提升了37.7%和36.6%。自由体积为聚合物分子链的运动提供空间，影响着材料的宏观力学性能。

由于复合体系的体积并不相同，不能直接比较各体系的自由体积，因此引入自由体积分数（αFFV）来表示自由体积的相对大小，计算方法如式（11）所示。

式（11）中：VFV是自由体积；VOV是被原子或分子占据的体积。

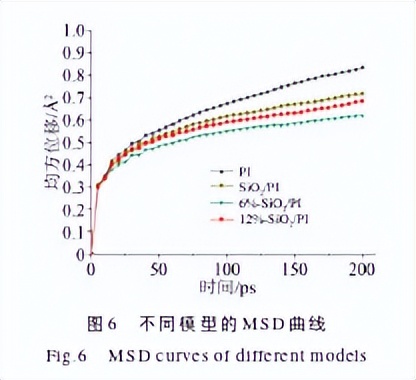

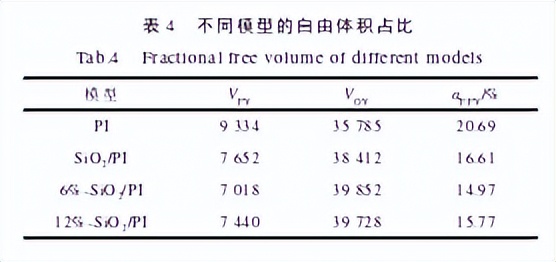

表4列出了4组模型在300K下的自由体积分数。从表4可以看出，PI复合体系的αFFV均比纯PI要低，其中硅烷偶联剂接枝密度为6%的复合体系的自由体积分数最低。自由体积越小，意味着分子链的运动空间越小，从而可以阻碍分子链在弹性形变过程中的运动，提高材料的弹性模量。图6为4组模型在300K下的MSD曲线。

从图6可以看出，纯PI的MSD值最高，说明该体系中分子链段运动能力最强，力学性能最差。SiO2表面接枝硅烷偶联剂之后，复合材料的MSD值下降，6%-SiO2/PI的MSD值最小，说明其结构更加稳定，力学性能更加优异。这是由于硅烷偶联剂表面改性增强了SiO2与PI之间的界面相互作用，这种强界面相互作用具有锚定效应，将聚合物分子链吸附并缠绕在纳米粒子表面，进一步限制了分子链段的运动。

此外，界面区具有更强的界面能，可以作为能量耗散源，吸收更多的能量，减少聚合物在外力作用下产生的裂纹。值得注意的是不同接枝密度的SiO2对复合材料性能的影响不同，12%接枝密度的提升效果比6%接枝密度的差，因此应选择合适的接枝密度，以获得更好的力学性能。

相对介电常数

材料的高介电常数会加剧其表面电荷的积聚，容易导致局部放电，因此降低材料的介电常数具有重要意义。本研究通过偶极矩波动计算复合体系的相对介电常数，如式（12）所示

式（12）中：M是运行轨迹中每一帧分子构象的偶极矩；<M2>是对运行轨迹中的每一帧分子构象的偶极矩依次平方后加和再平均；

<M>2是对运行轨迹中所有分子构象的偶极矩平均后再平方；V是体积；T是热力学温度；kB是玻尔兹曼常数；ε0是真空介电常数。将4组模型在300K下进行1ns的NPT动力学模拟，记录模拟中体系的偶极矩，根据公式(12)

计算出相对介电常数，重复计算10组，取平均值作为最终结果，得到PI及其复合体系的相对介电常数如图7所示。

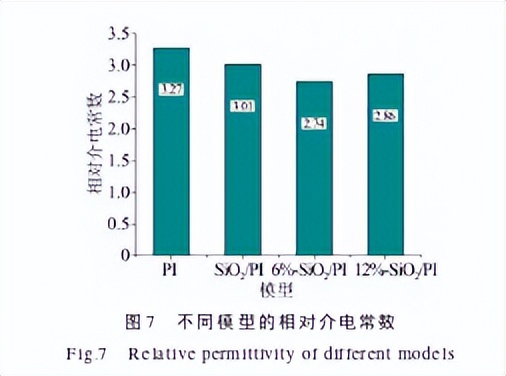

从图7可以看出，模拟得到纯PI的相对介电常数为3.27，而PI的相对介电常数一般在3.0～3.4，模拟结果在区间范围内，说明分子动力学模拟的计算方法比较准确。掺杂SiO2之后，复合材料的相对介电常数降到了3.01，低于纯PI，说明掺杂SiO2能提升PI的介电性能。

这是因为掺杂SiO2在体系内引入了空腔，且SiO2有较强的吸附和转移电荷的能力，能减少偶极矩的波动。此外，SiO2表面的羟基与PI分子链中的氧原子形成氢键，构建无机-有机界面，使偶极、电子以及离子极化率得到了抑制，外电场*体下**系不易被极化，所以介电常数降低。

经硅烷偶联剂处理后复合体系的介电常数进一步降低，其中6%接枝密度的复合体系介电常数最低为2.74，比纯PI降低了16.2%，这是因为接枝硅烷偶联剂引入了氨基，界面区形成更多氢键，极化率得到较好抑制。

当接枝密度过大时，硅烷偶联剂包裹在纳米粒子表面，使得PI分子链不易渗透进来，破坏了复合体系本身的氢键网络，故而12%接枝密度复合体系的相对介电常数降幅偏小。

电气强度

电气强度是绝缘材料的基本电学参数之一，能够表征绝缘材料在强电场作用下的绝缘耐受能力。根据电-机械击穿理论，PI的电气强度可由杨氏模量Y近似计算得出，如式（13）所示。

式（13）中：Eb为电气强度；Y为杨氏模量；

ε0为真空介电常数；εr为相对介电常数。根据式（13），可以计算出PI及其复合材料在不同温度下的电气强度，如图8所示。模拟得到PI在300K下的电气强度为6.84×103kV/mm，远大于实验值293.6～317.8kV/mm。

实验和模拟结果的差异是样品厚度的不同造成的，样品厚度太大热量不易散发，更容易发生击穿。在XLPE直流击穿的实验中也发现，材料的电气强度与样品厚度遵循反幂定律。本文模拟模型的厚度仅有38.52Å，而实验样品的厚度为125µm，因此模拟得到各体系的电气强度较大。

从图8可以看出，PI及其复合材料的电气强度均随着温度的升高而降低，接枝硅烷偶联剂的复合体系电气强度下降速率小于未接枝硅烷偶联剂的体系。在相同温度下，接枝硅烷偶联剂的复合体系电气强度始终较高，说明硅烷偶联剂能有效提升复合材料的电气强度，且在高温时提升效果更明显。

这是因为未接枝硅烷偶联剂时，体系的自由体积较大，分散在聚合物中，为电子加速和积累能量提供了空间。接枝硅烷偶联剂能降低体系的自由体积，在温度升高时可有效抑制分子链的热运动，减弱了复合体系内电子的动能，使其不易发生碰撞电离，进而能够提升PI的电气强度。

添加硅烷偶联剂同时也在体系内引入了“孔隙”缺陷，适量的硅烷偶联剂使得纳米粒子分布更均匀，能增强界面相互作用，使复合材料耐击穿性能得到提升。

但过量的硅烷偶联剂会使体系内的“孔隙”缺陷显著增加，且“孔隙”的存在会使局部电场发生畸变，更容易发生击穿，从而导致复合材料的电气强度下降，因此6%-SiO2/PI的电气强度比12%-SiO2/PI的大，其电气强度达到8.77×103kV/mm，相比纯PI提升了28.2%。

总结

在本研究中，我们将首先对SiO2/PI复合材料进行表征，包括形貌观察、热重分析、X射线衍射和红外光谱等方法，以了解材料的微观结构和热性能。然后，我们将采用不同比例的硅烷偶联剂对SiO2/PI复合材料进行改性，并系统研究硅烷偶联剂含量对复合材料热力学性能的影响。同时，通过介电性能测试，我们将评估硅烷偶联剂改性对复合材料电绝缘性能的影响。
