利用对齐缩放巧绘图形 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

一、分析与说明

1.1、先按照 405060 的三边长度绘制出三角形

1.2、绘制一个任意尺寸正五边形,让三角形两条边或者三条边通过正五边形的相应端点偏移,从而得到相似三角形

1.3、最后利用“对齐缩放”或“参照缩放”来调整图形尺寸,以达到原图的尺寸要求

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

20200816_01

二、详细绘制步骤

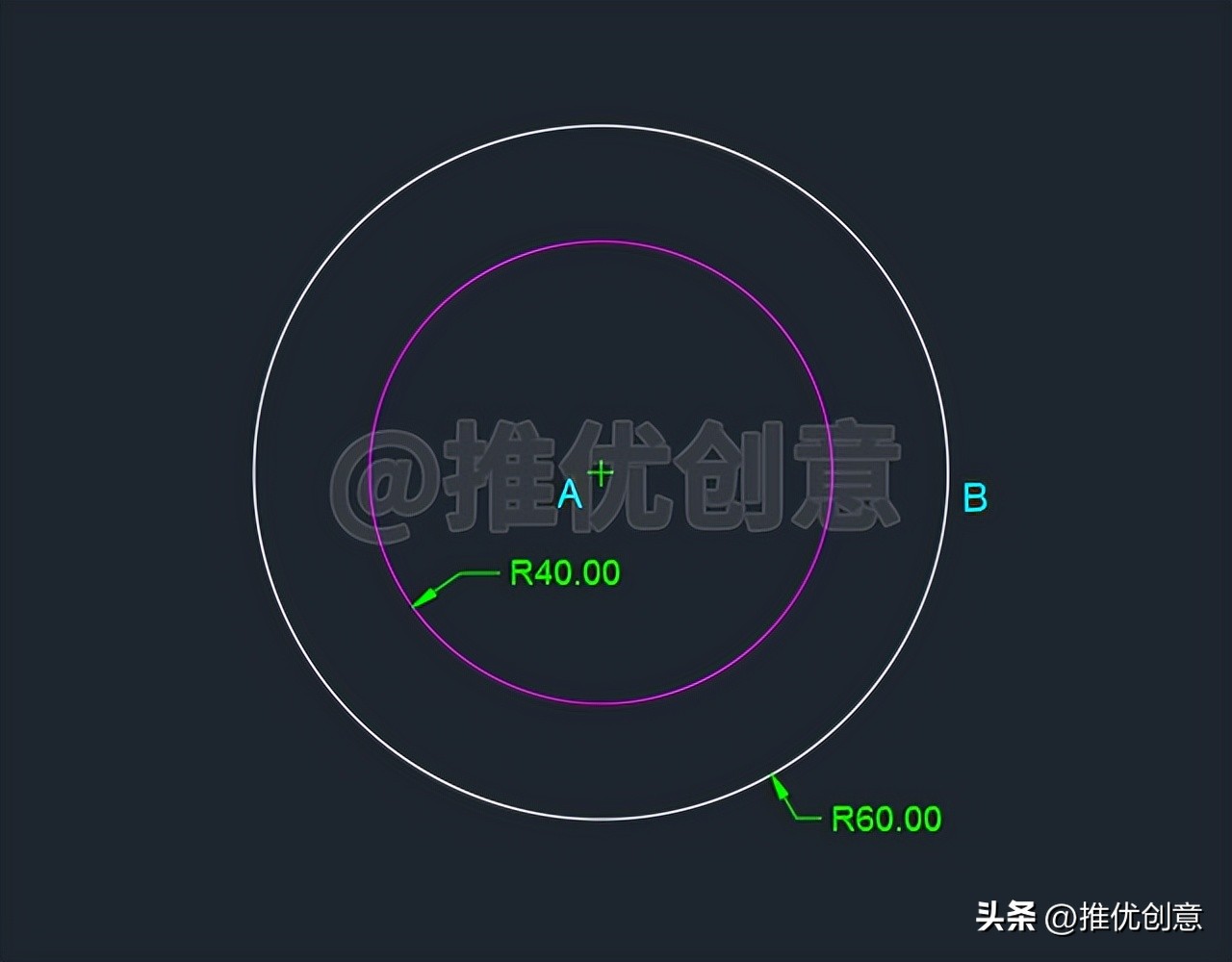

2.1、命令行输入“C”后回车,启用“”命令,绘制两个同心圆A红色内圆A半径40个单位,白色外圆A半径60个单位,设白色外圆A右边象限点点B

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

20200816_01

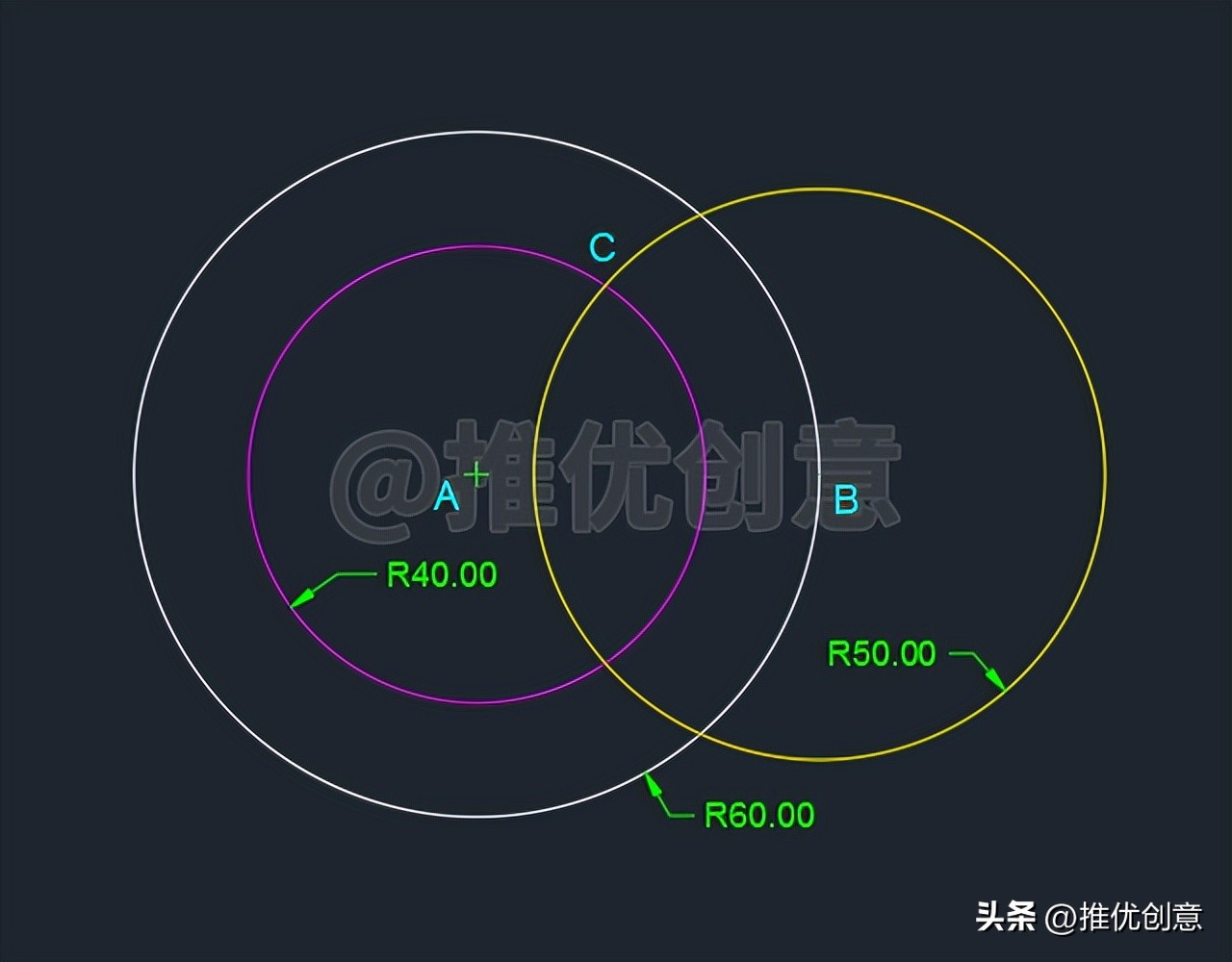

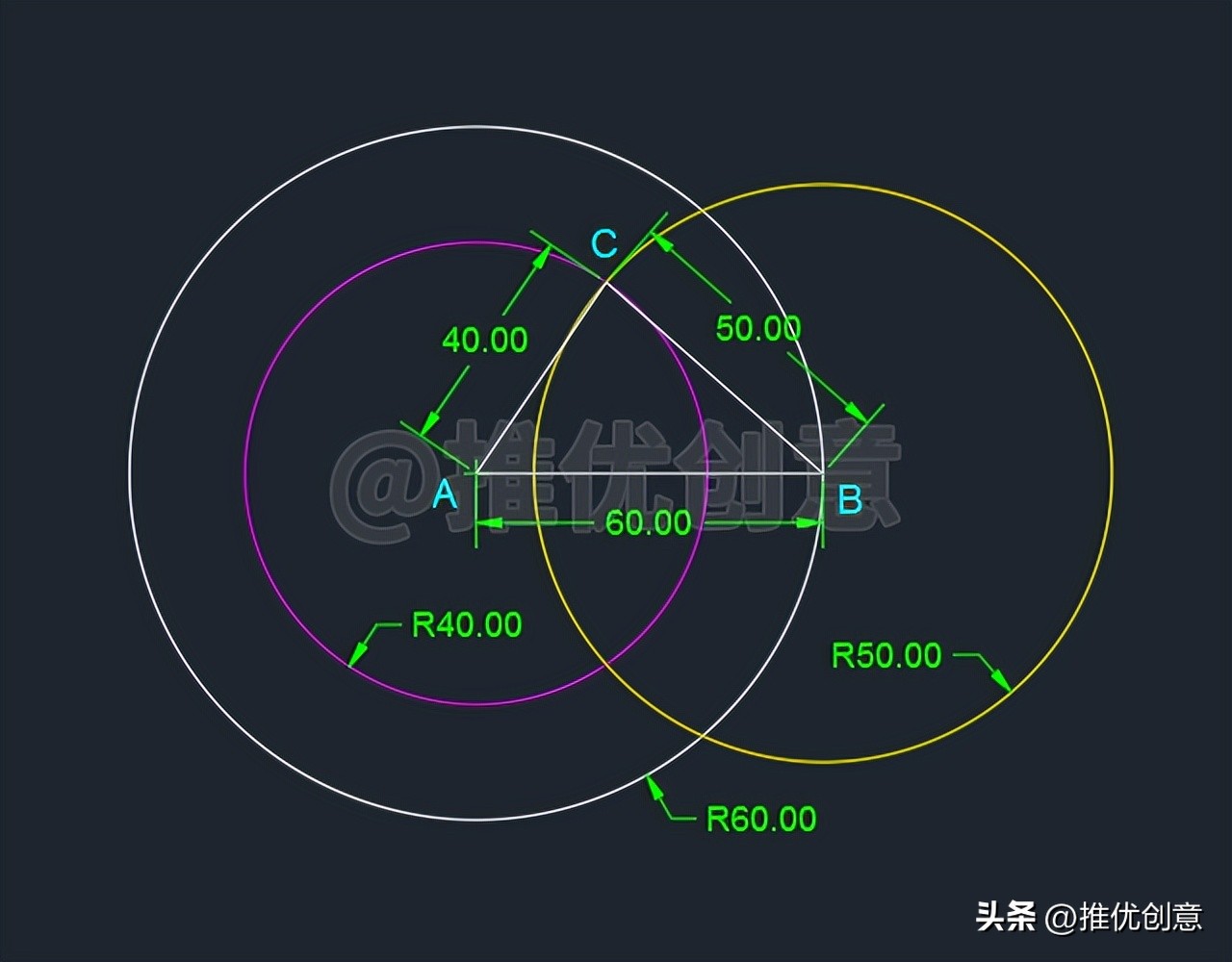

2.2、直接回车,再次启用“”命令,捕捉白色外圆A右边象限点B圆心,绘制一个半径50个单位的黄色圆B,与红色内圆A上面交于点C

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

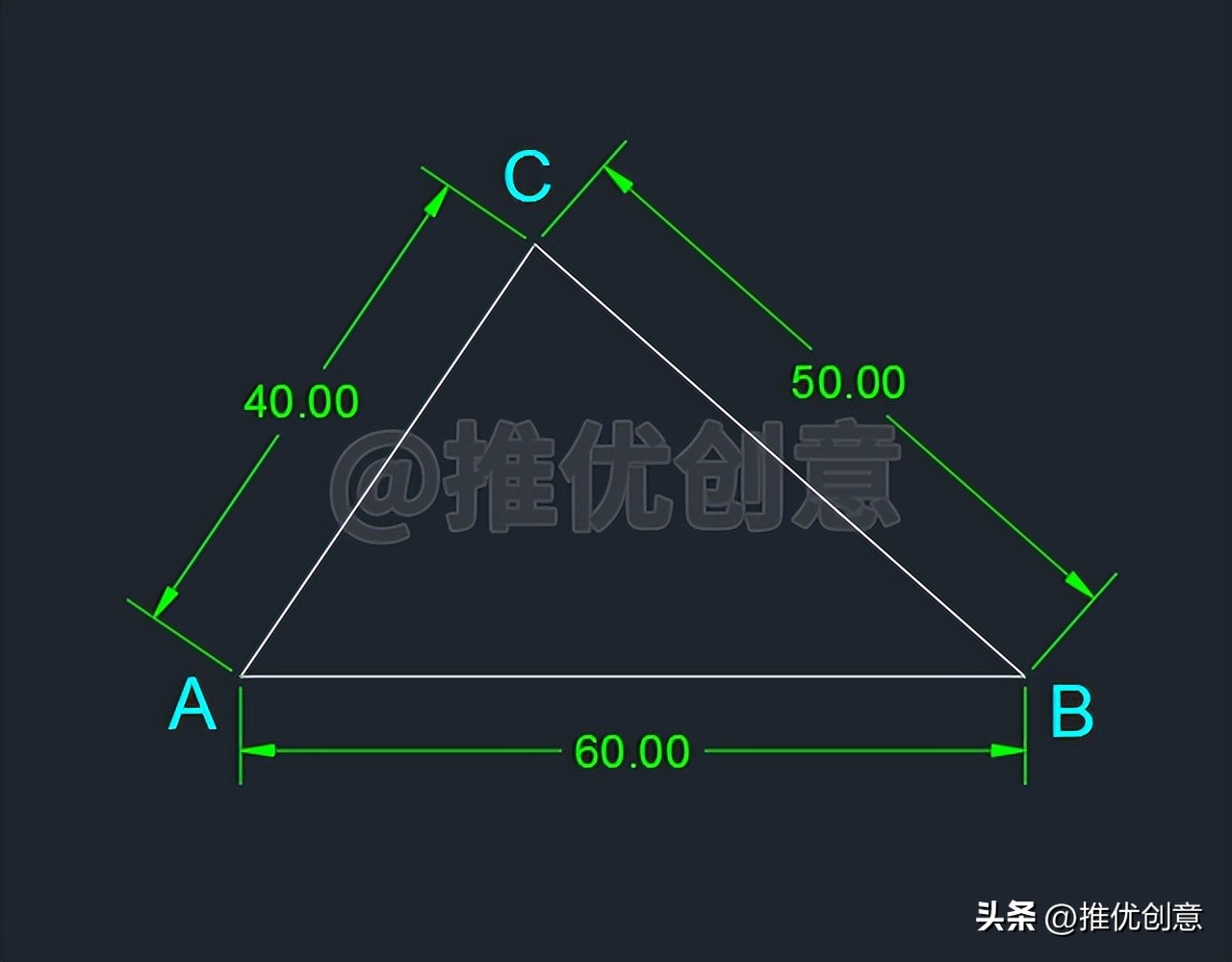

2.3、命令行输入“L”后回车,启用“直线”命令,单击捕捉圆心A象限点B交点C绘制三角形ABC

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

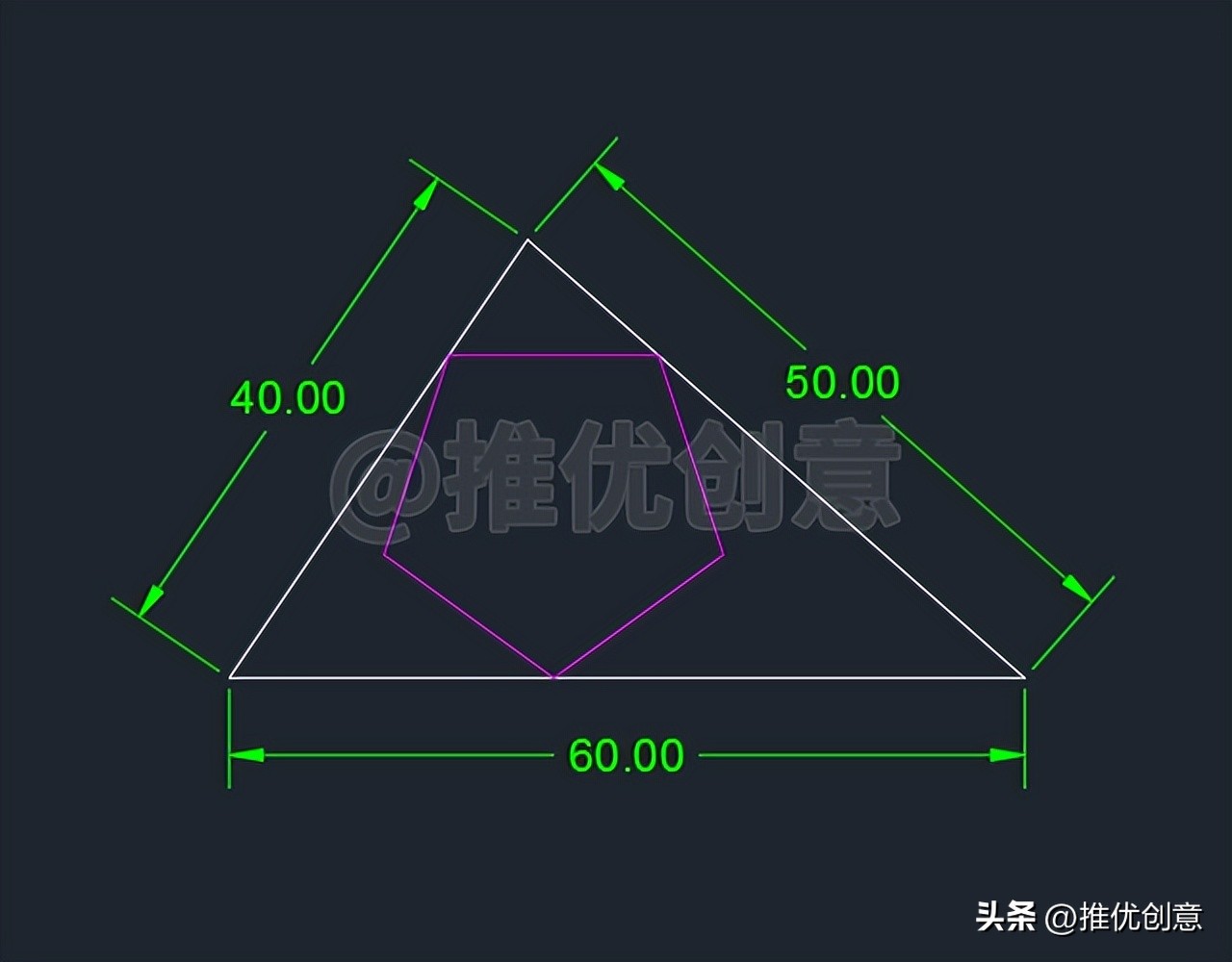

2.4、命令行输入“E”后回车,启用“删除”命令,删除掉不再需要的对象,完成后如下图。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

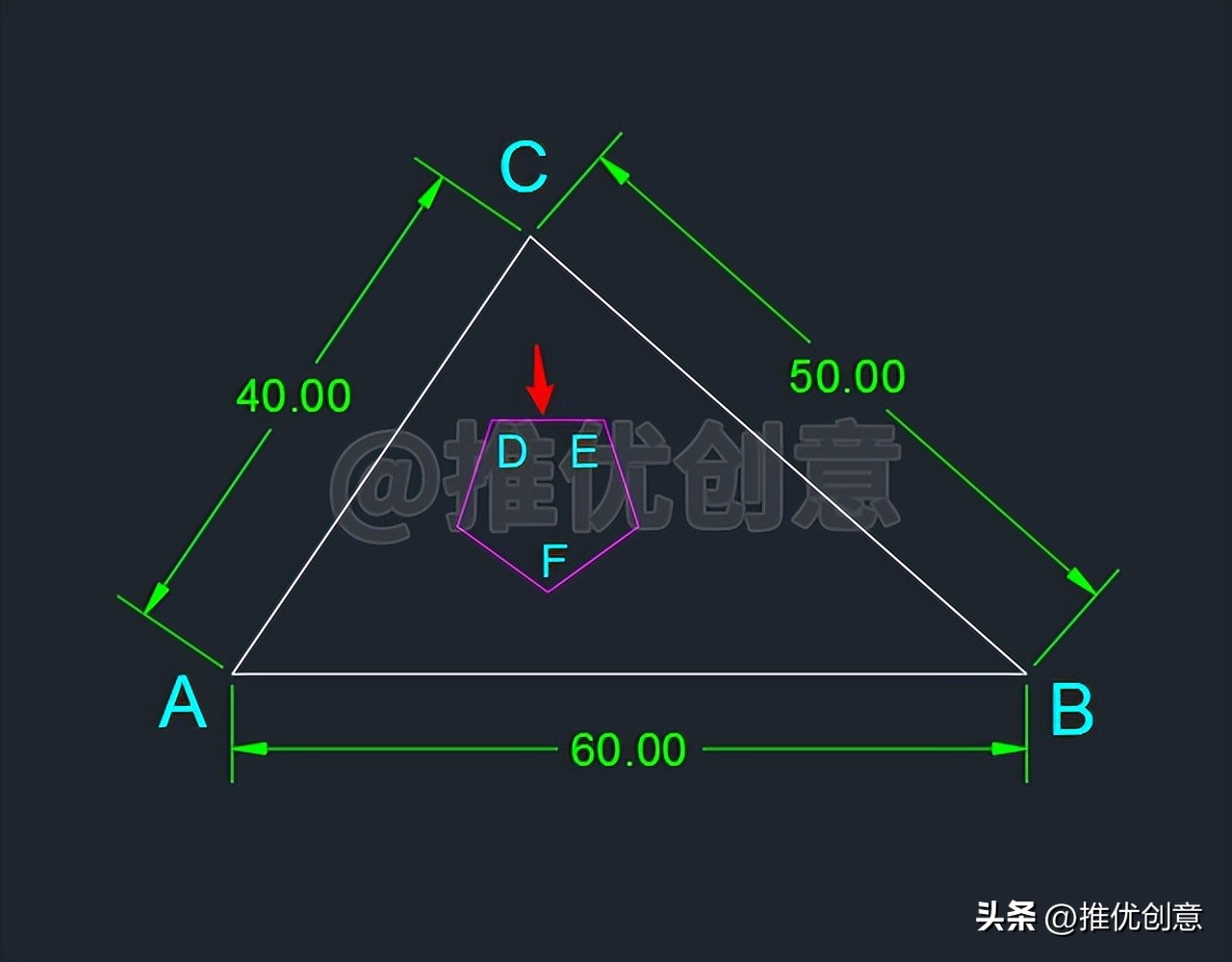

2.5、命令行输入“POL”后回车,启用“多边形”命令,绘制一个任意尺寸红色正五边形,使其上边DE水平,设红色正五边形下面端点点F

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

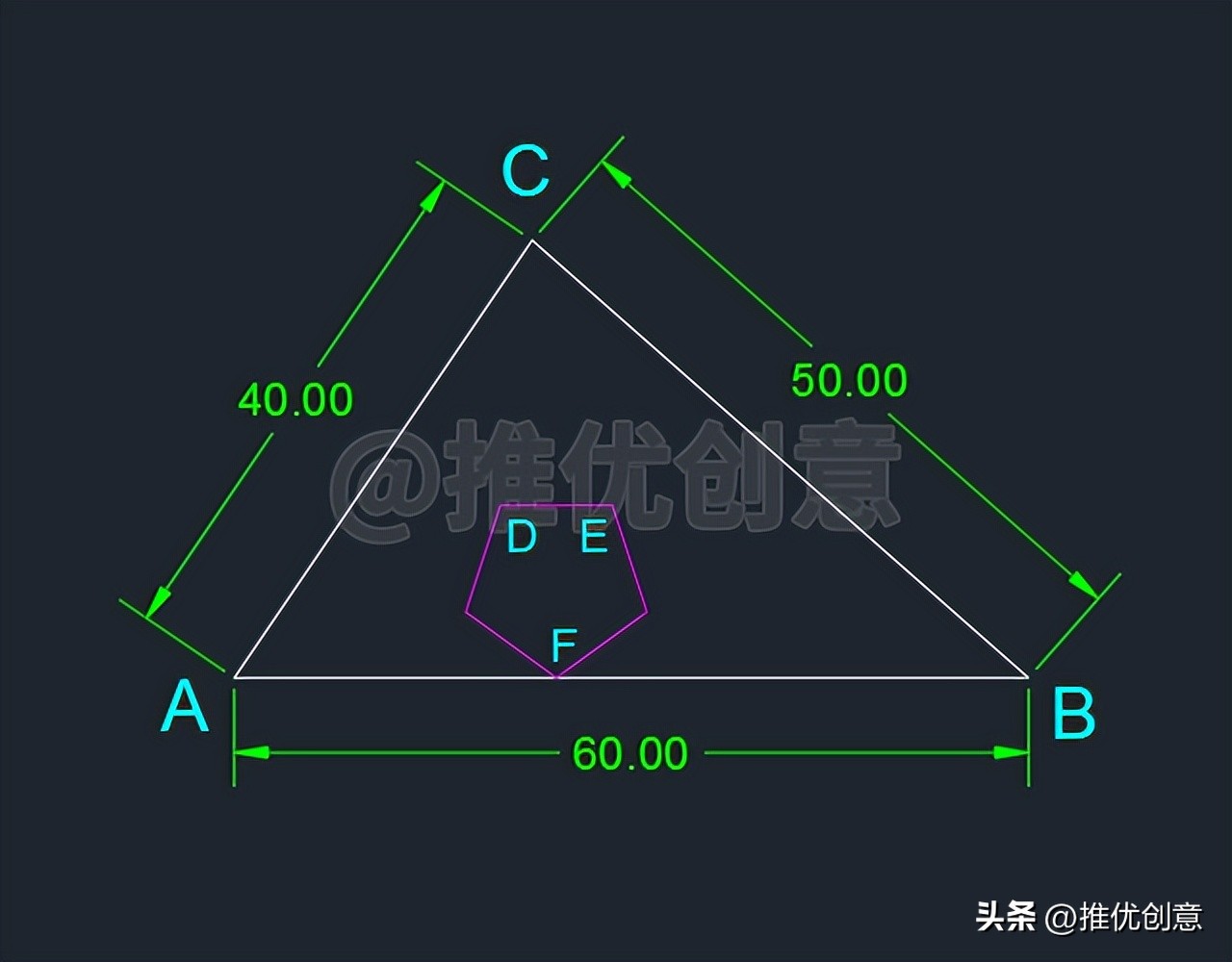

2.6、选中红色正五边形,命令行输入“M”后回车,启用“移动”命令,捕捉它的下面端点F作为移动的基点,捕捉水平线段AB上的任意一点作为移动的目标点移动完成后如下图。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

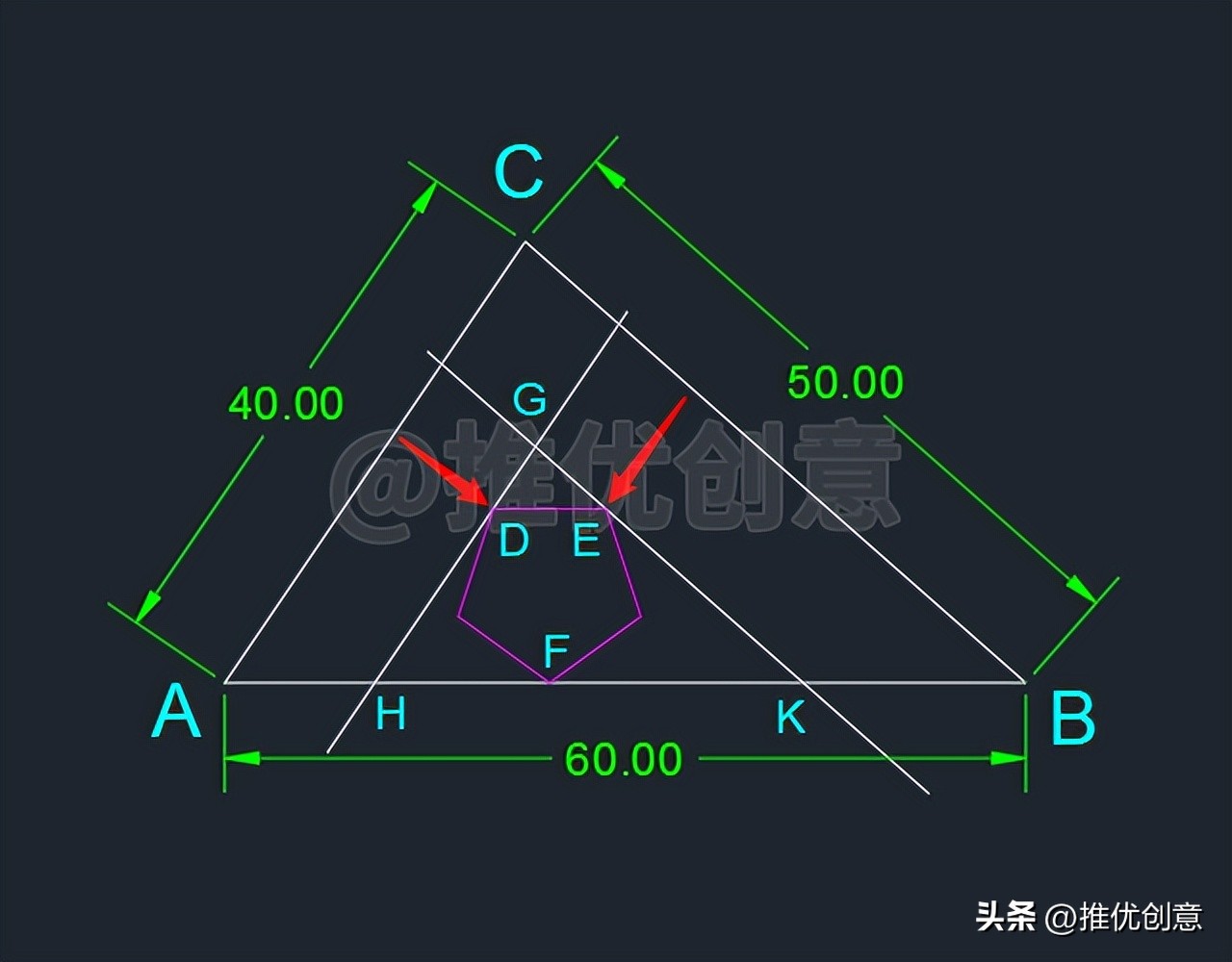

2.7、命令行输入“O”后回车,启用“偏移”命令,接着输入“T”后回车,选择通过点偏移,选择白色线段AC通过端点D偏移,得到白色线段GH;选择白色线段BC通过端点E偏移,得到白色线段GK

由绘制过程可知,三角形GHK三角形CAB相似,所以它们对应角相等对应边的比值相等这为接下来的操作提供了依据

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

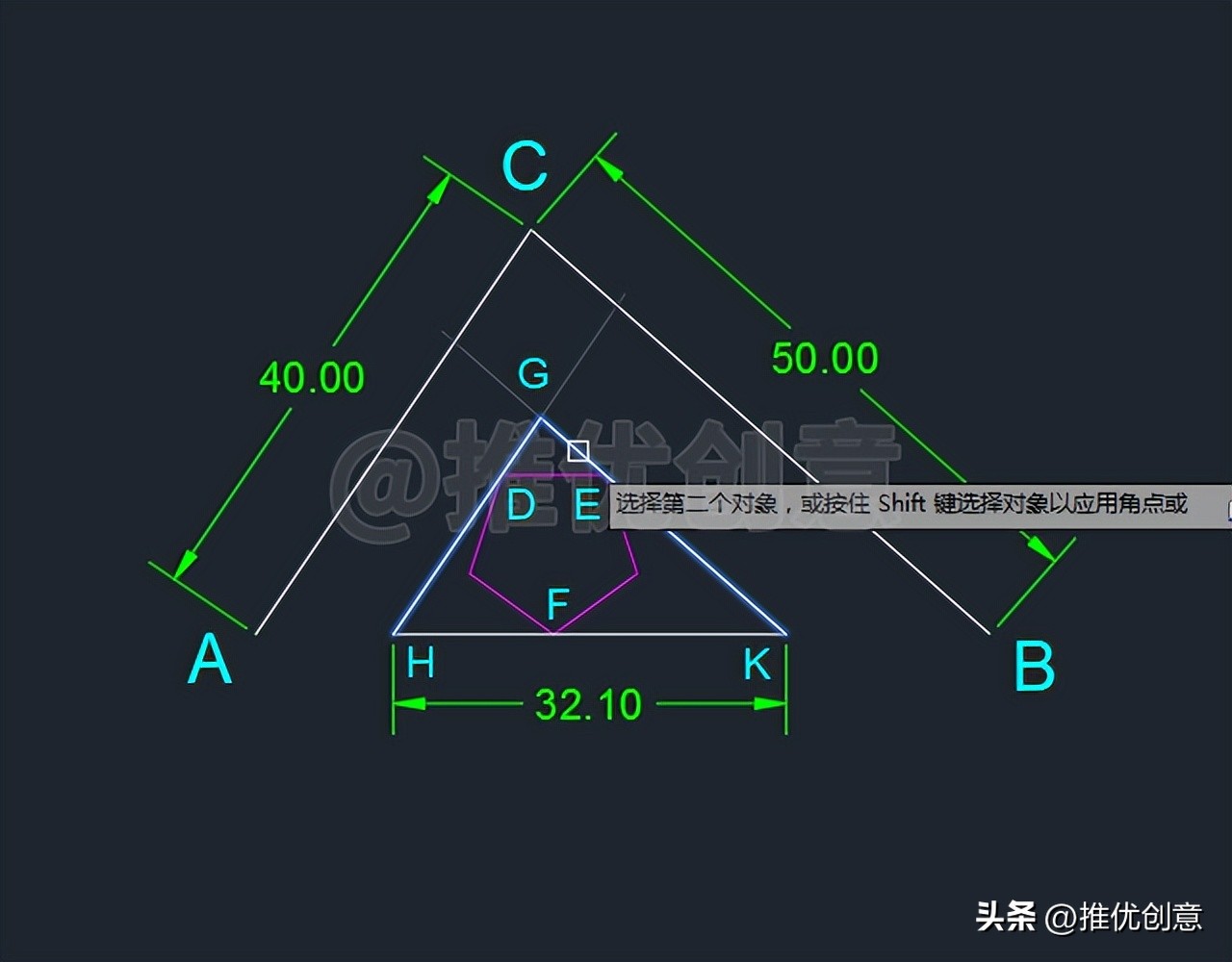

2.8、命令行输入“F”后回车,启用“圆角”命令,接着输入“R”后回车,选择设置圆角半径,输入圆角的半径值0”后回车,对白色线段GH白色线段HK白色线段GK两两倒圆角,完成后得到三角形GHK

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

2.9、命令行输入“E”后回车,启用“删除”命令,删除掉不再需要的对象,完成后如下图。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

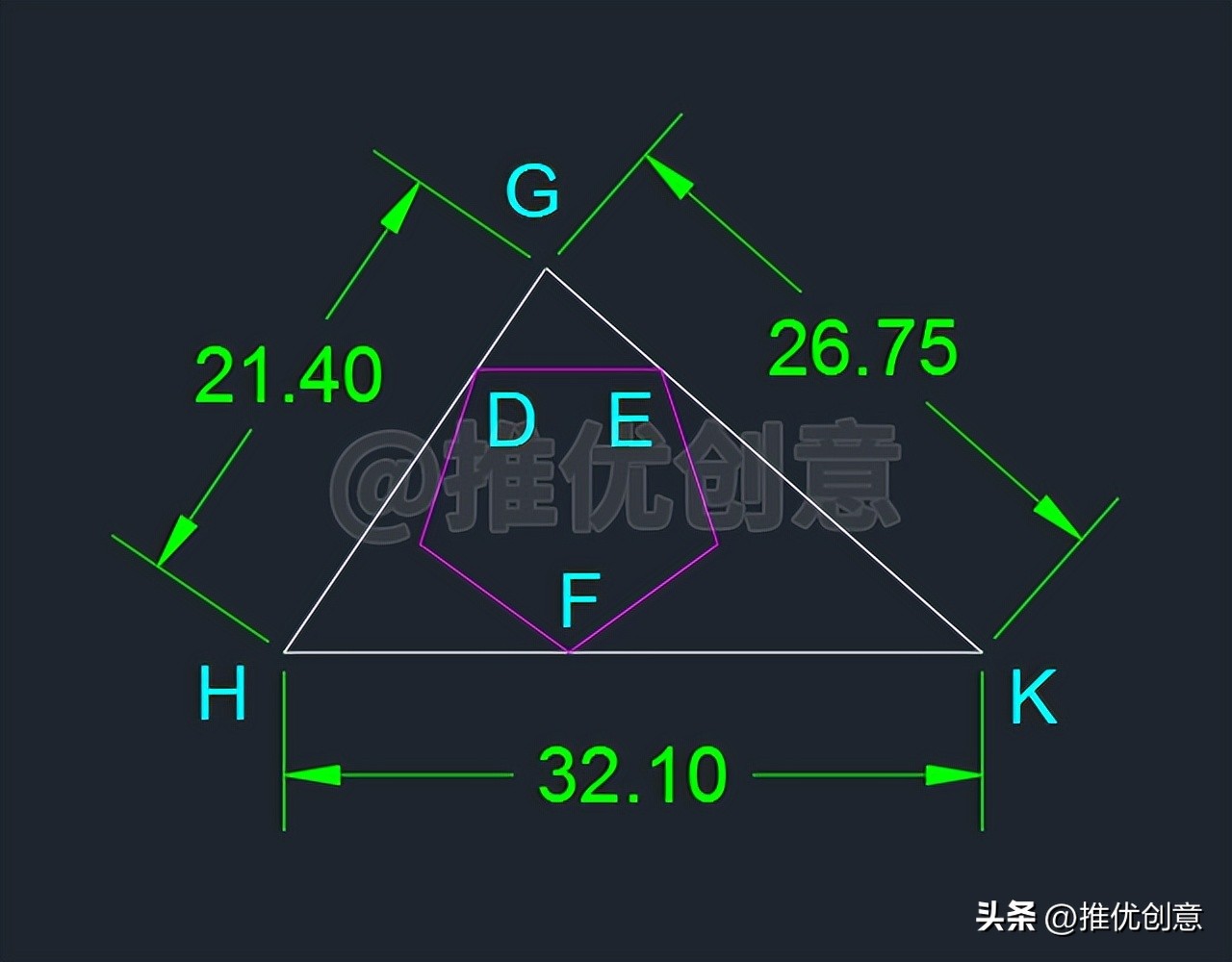

2.10、命令行输入“DAL”后回车,启用“对齐标注”命令,标注出线段GH的长度线段GK的长度,可以看到三条边的长度都不符合原图的尺寸要求,没关系,下面就通过“对齐缩放”来调整尺寸

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

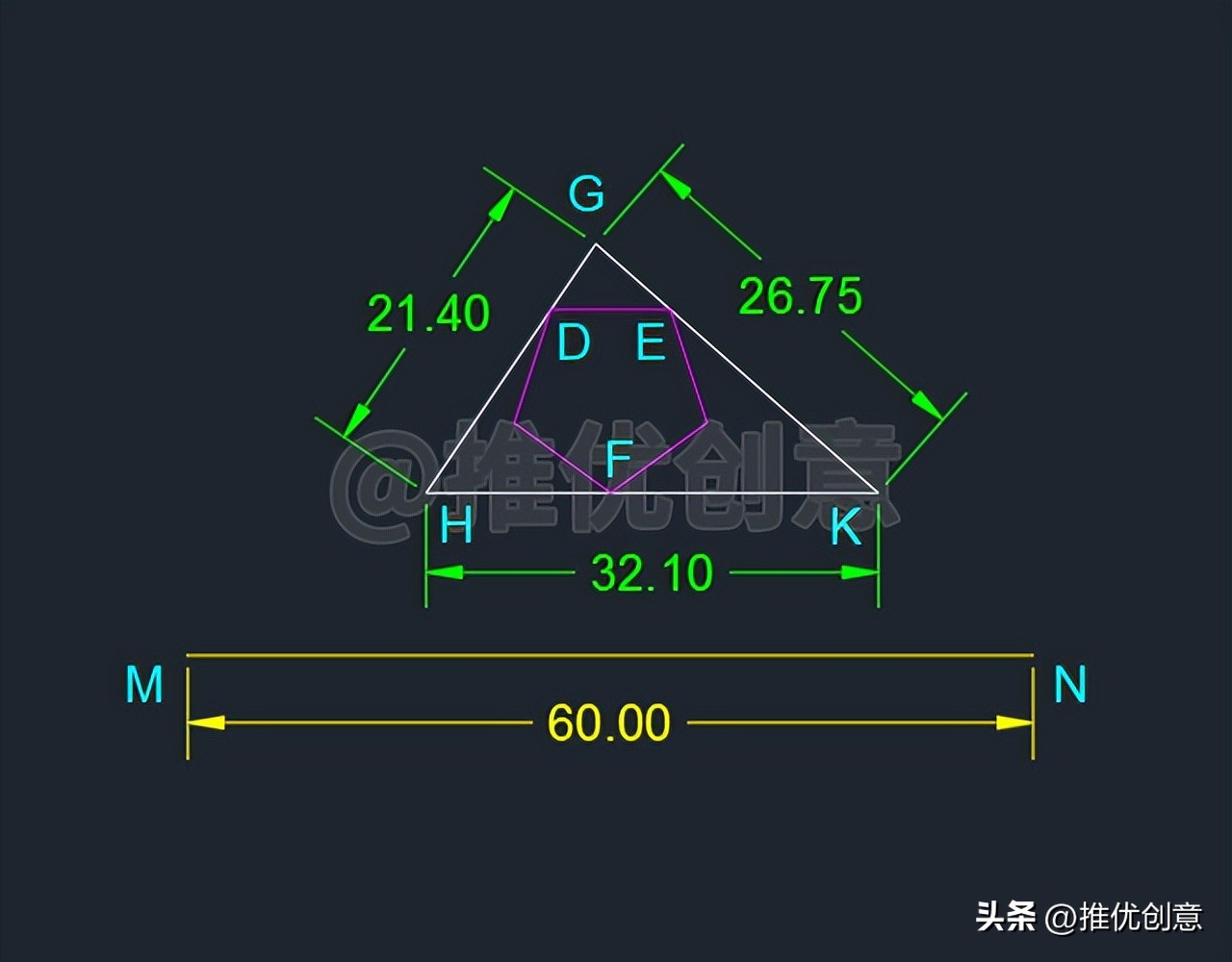

2.11、命令行输入“L”后回车,启用“直线”命令,在下面绘制一条长度60个单位的黄色水平线段MN

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

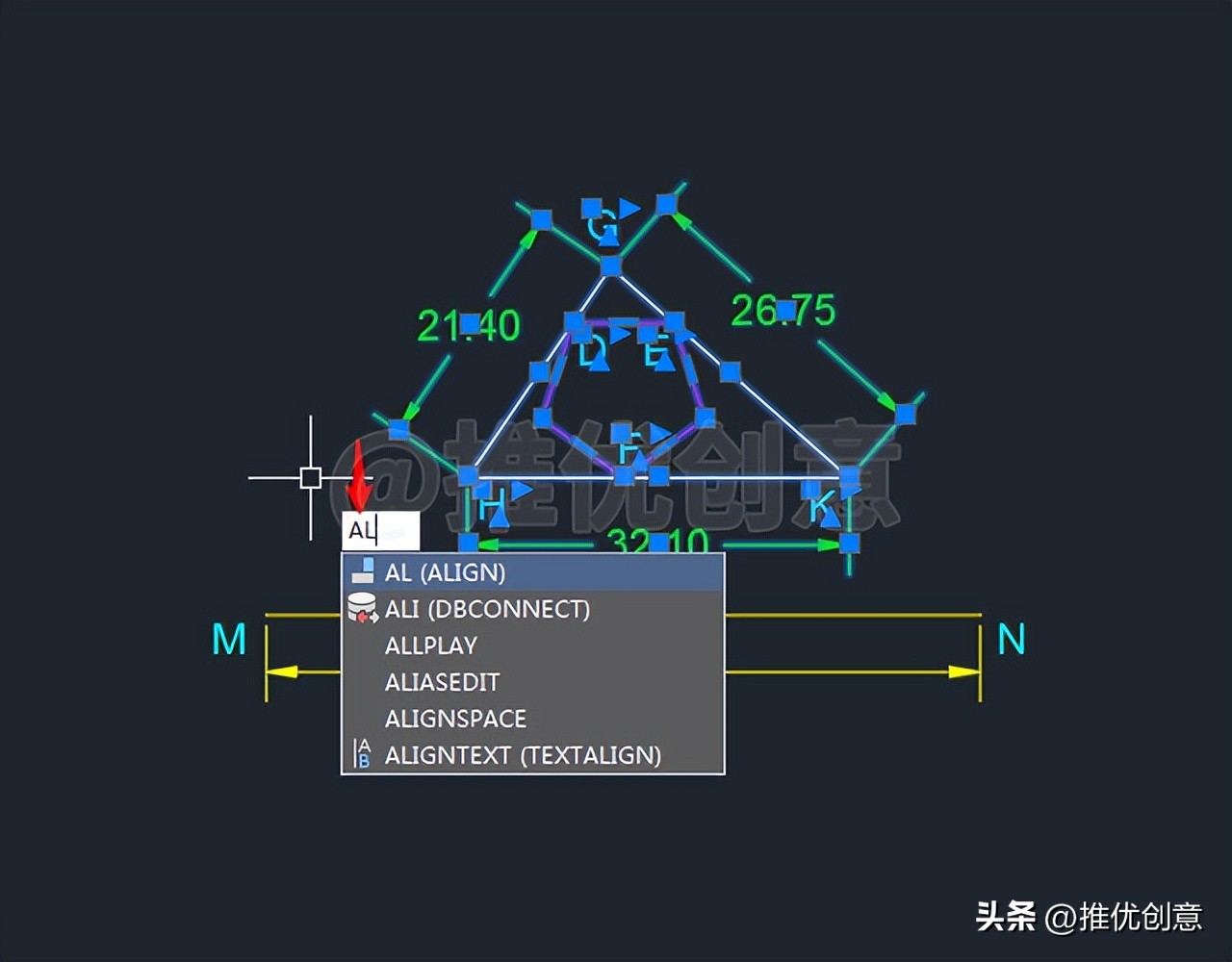

2.12、选中除黄色水平线段MN外的所有对象,命令行输入“AL”后回车,启用“对齐”命令。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

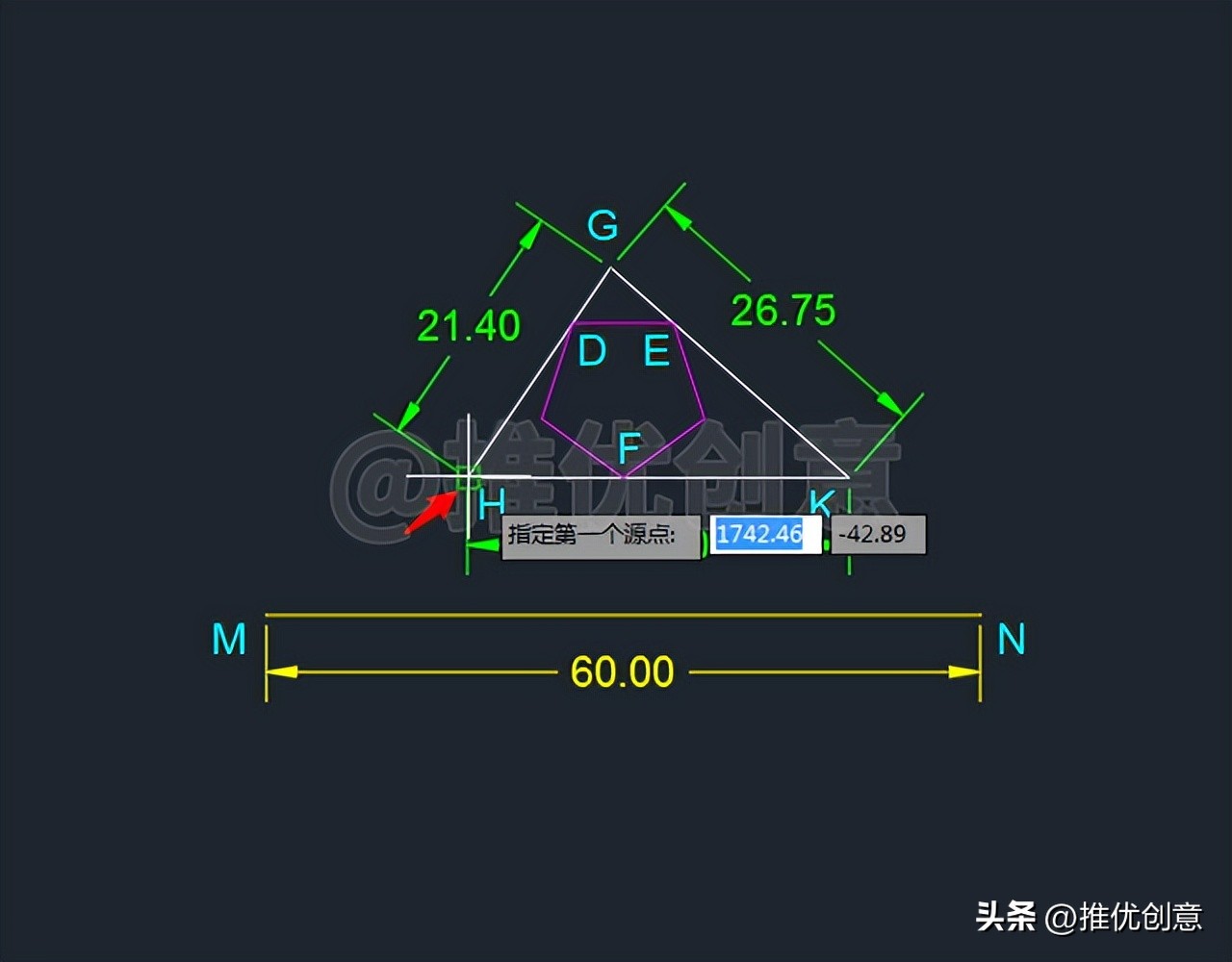

2.13、单击捕捉点H作为对齐的第一个源点

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

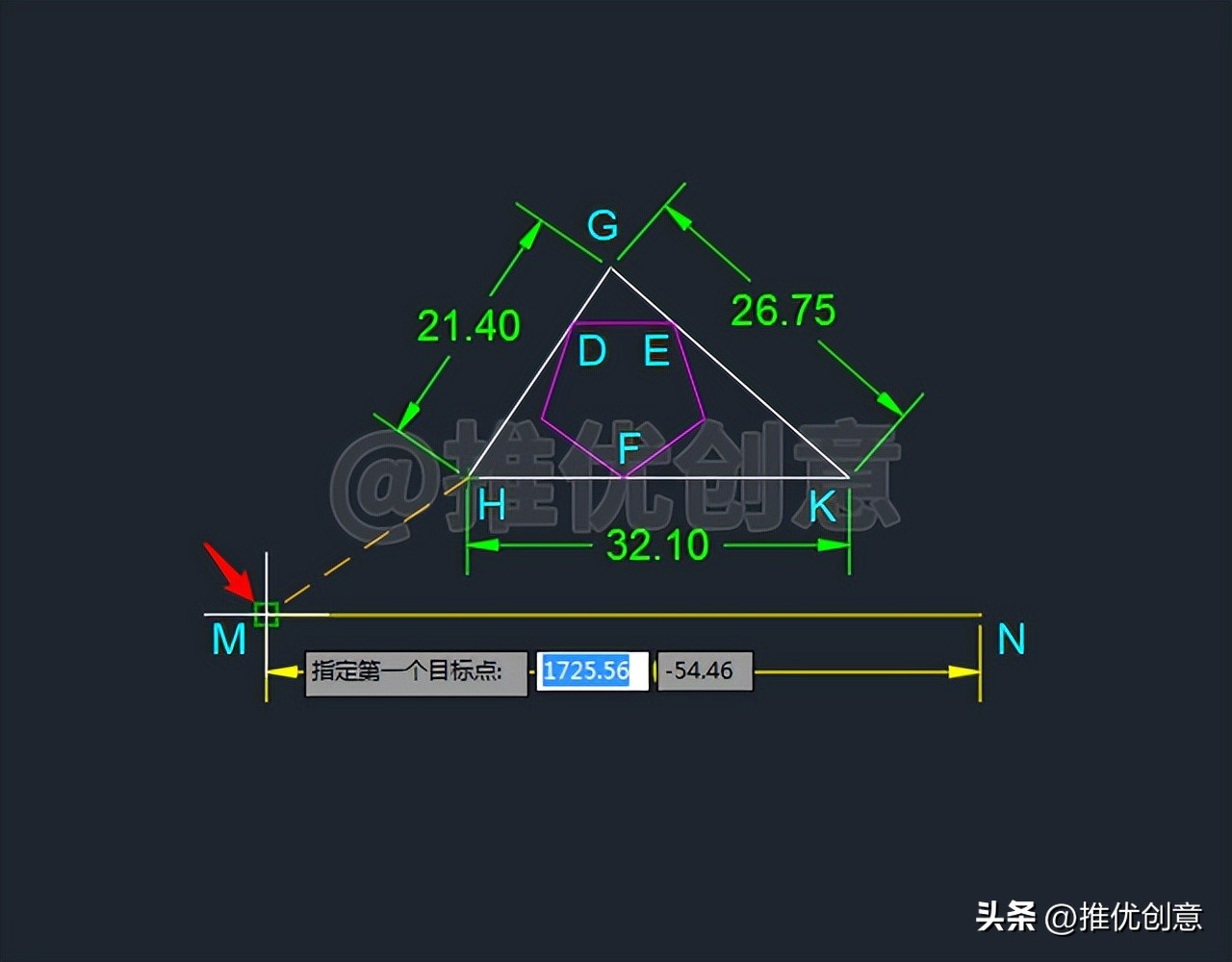

2.14、单击捕捉点M作为对齐的第一个目标点

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

2.15、单击捕捉点K作为对齐的第二个源点

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

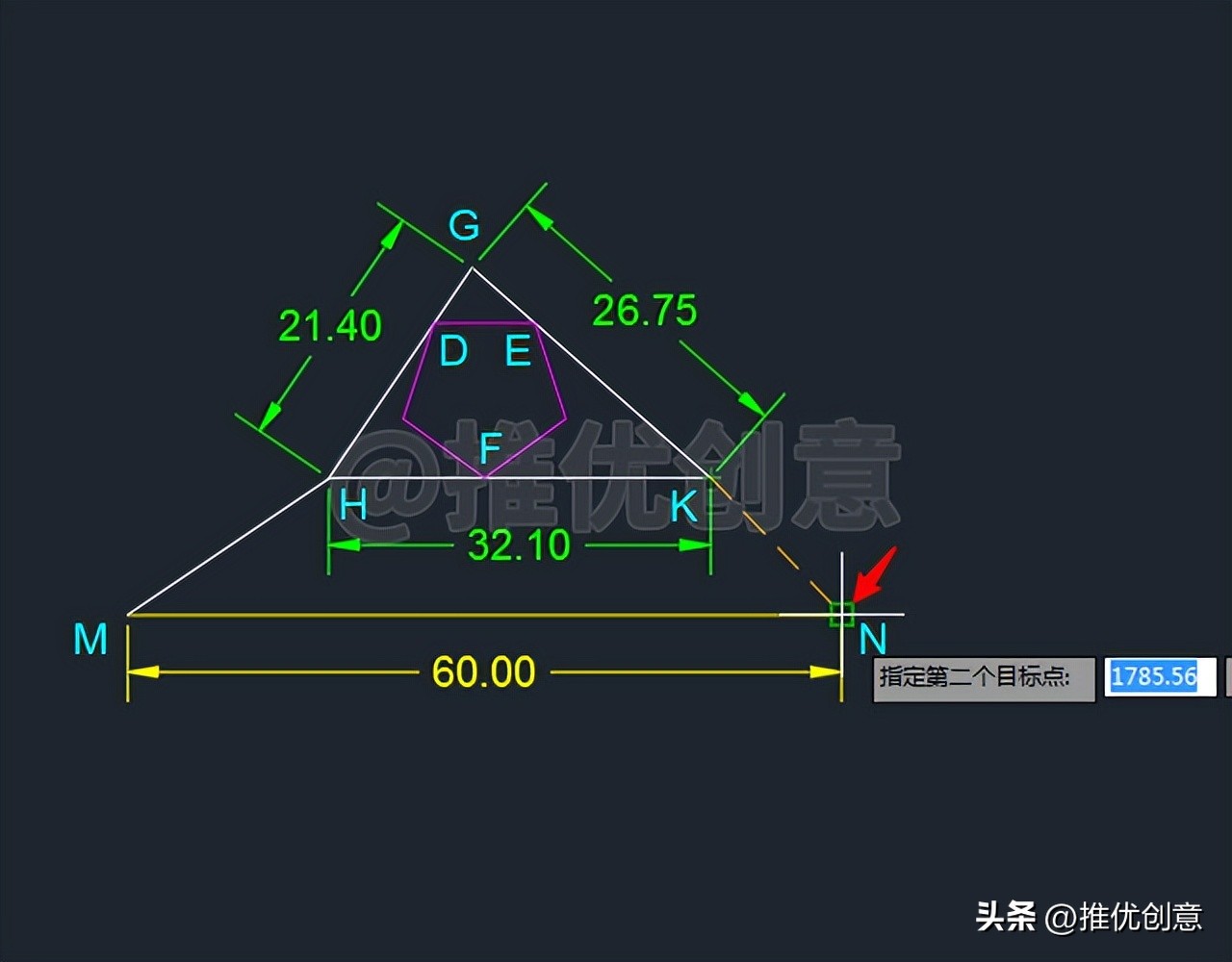

2.16、单击捕捉点N作为对齐的第二个目标点,接着回车

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

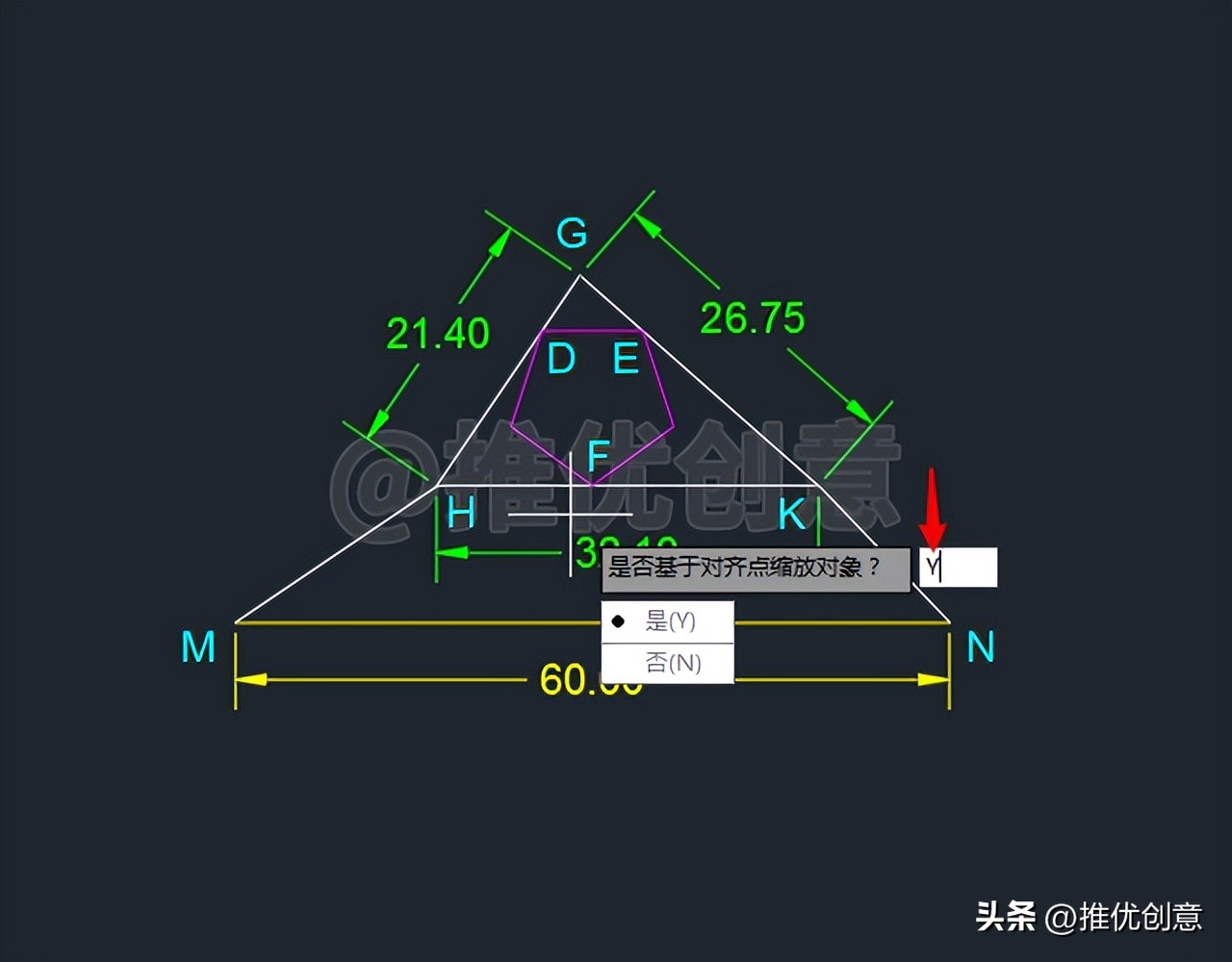

2.17、输入“Y”后回车,选择基于对齐点缩放对象

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

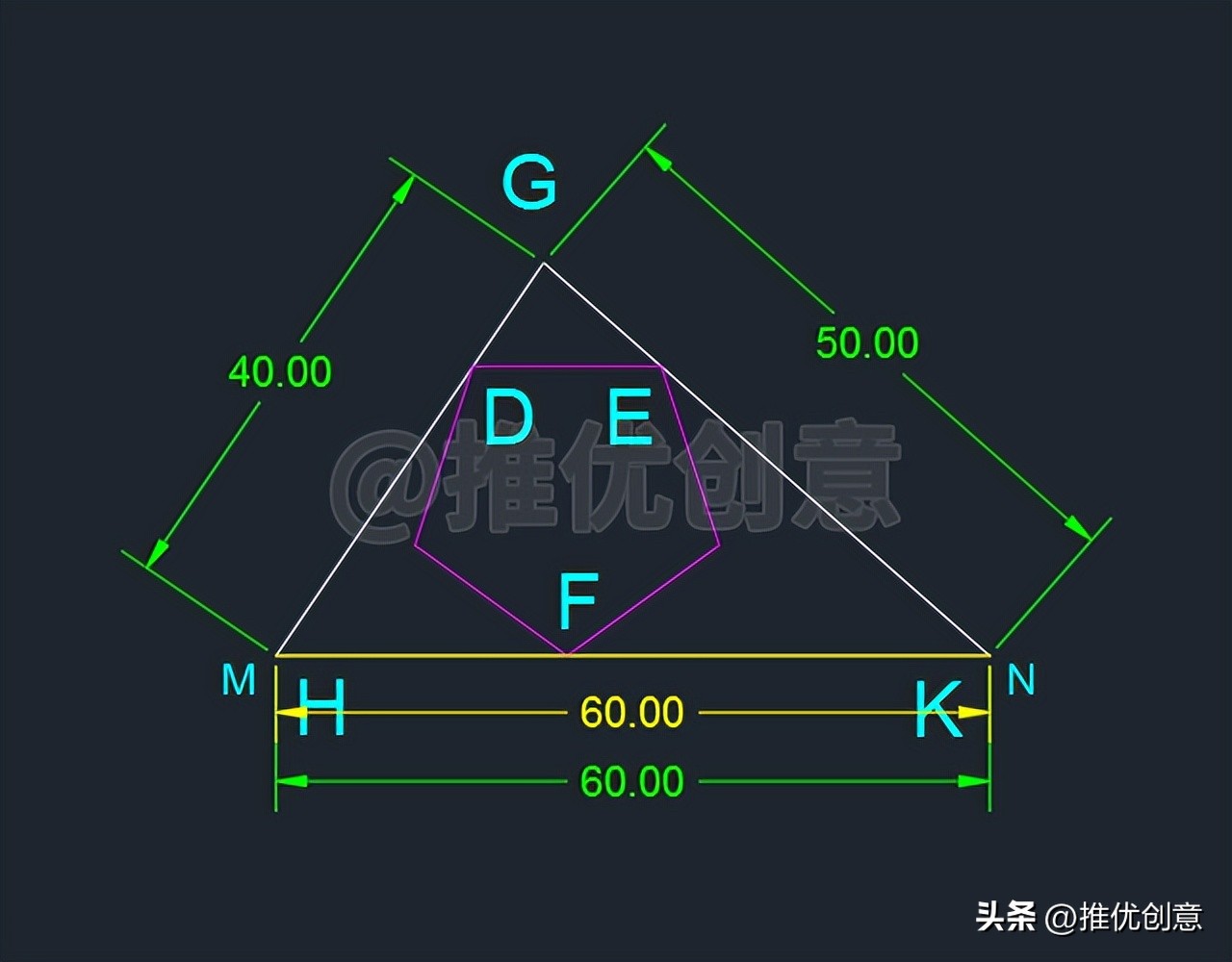

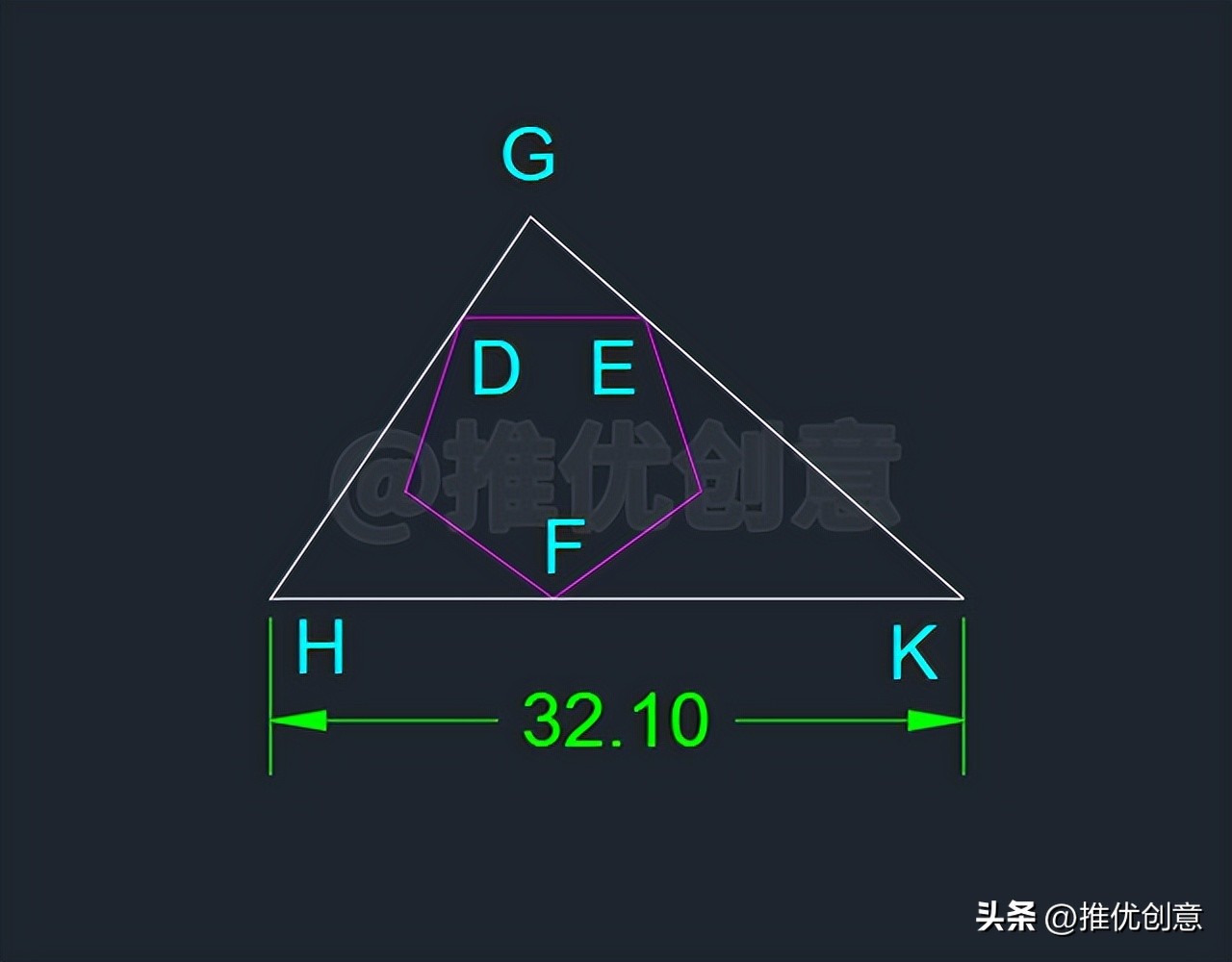

2.18、这样选中对象就被对齐缩放黄色水平线段MN上,现在可以看到三角形GHK的三条边的长度符合原图的尺寸要求了

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

2.19、命令行输入“E”后回车,启用“删除”命令,删除掉不再需要的对象,完成后如下图。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

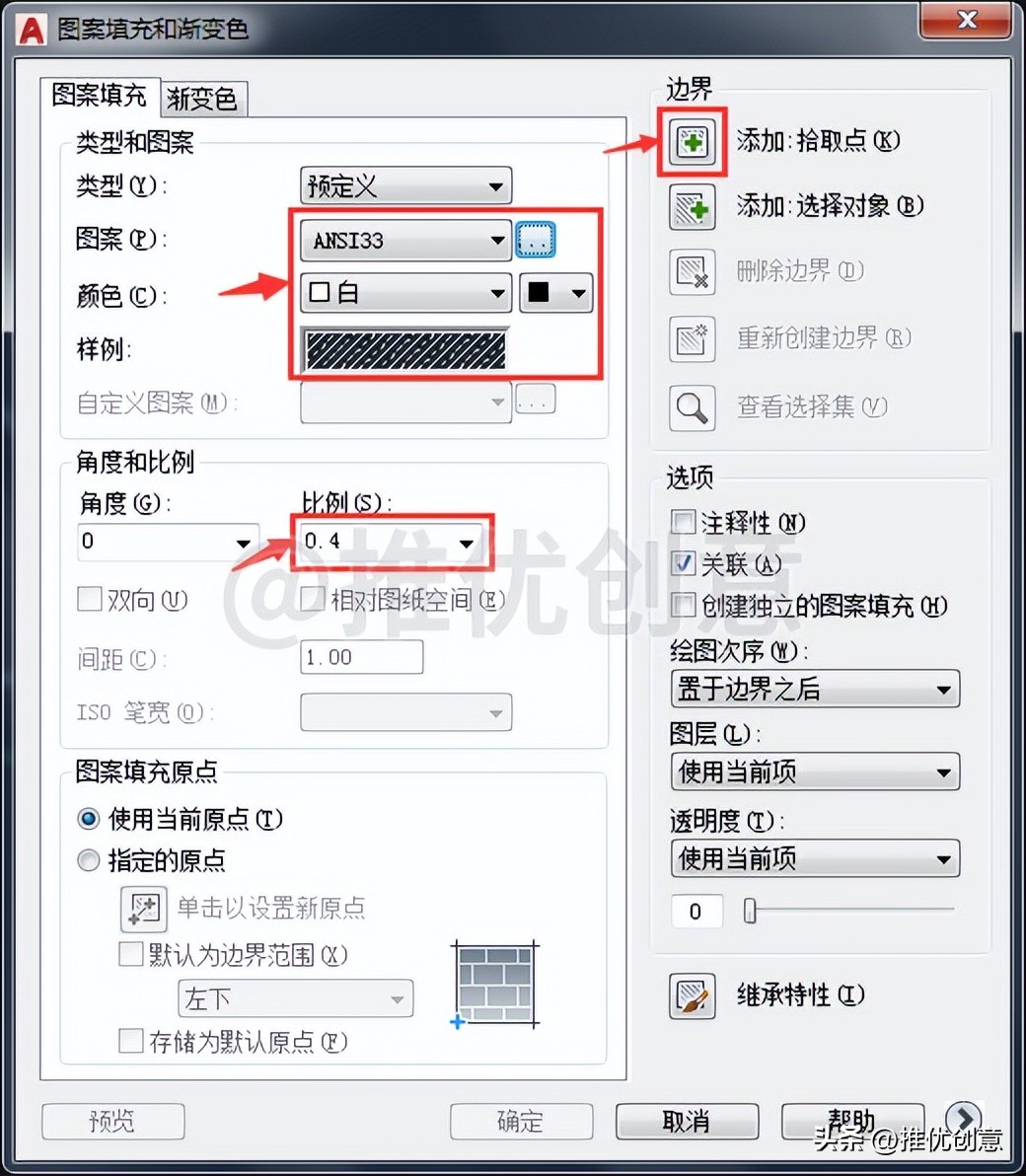

2.20、命令行输入“H”后回车,启用“图案填充和渐变色”对话框,“图案”选择“ANSI33”;“颜色”选择“”;“背景”选择“”;“比例”设置为“0.40”;点击“添加:拾取点”按钮。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

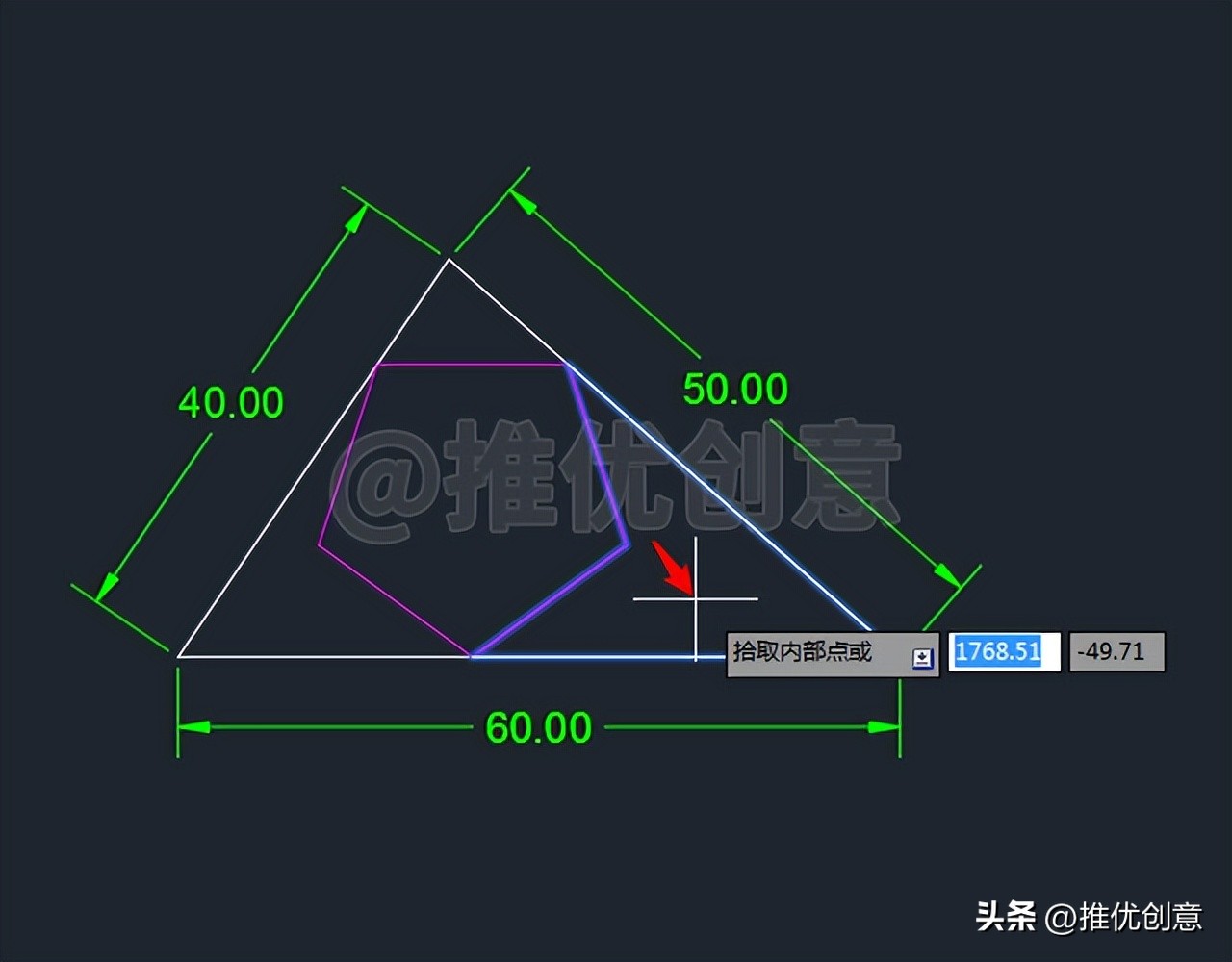

2.21、在要填充图案的区域内部单击一下,可以预览到填充效果

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

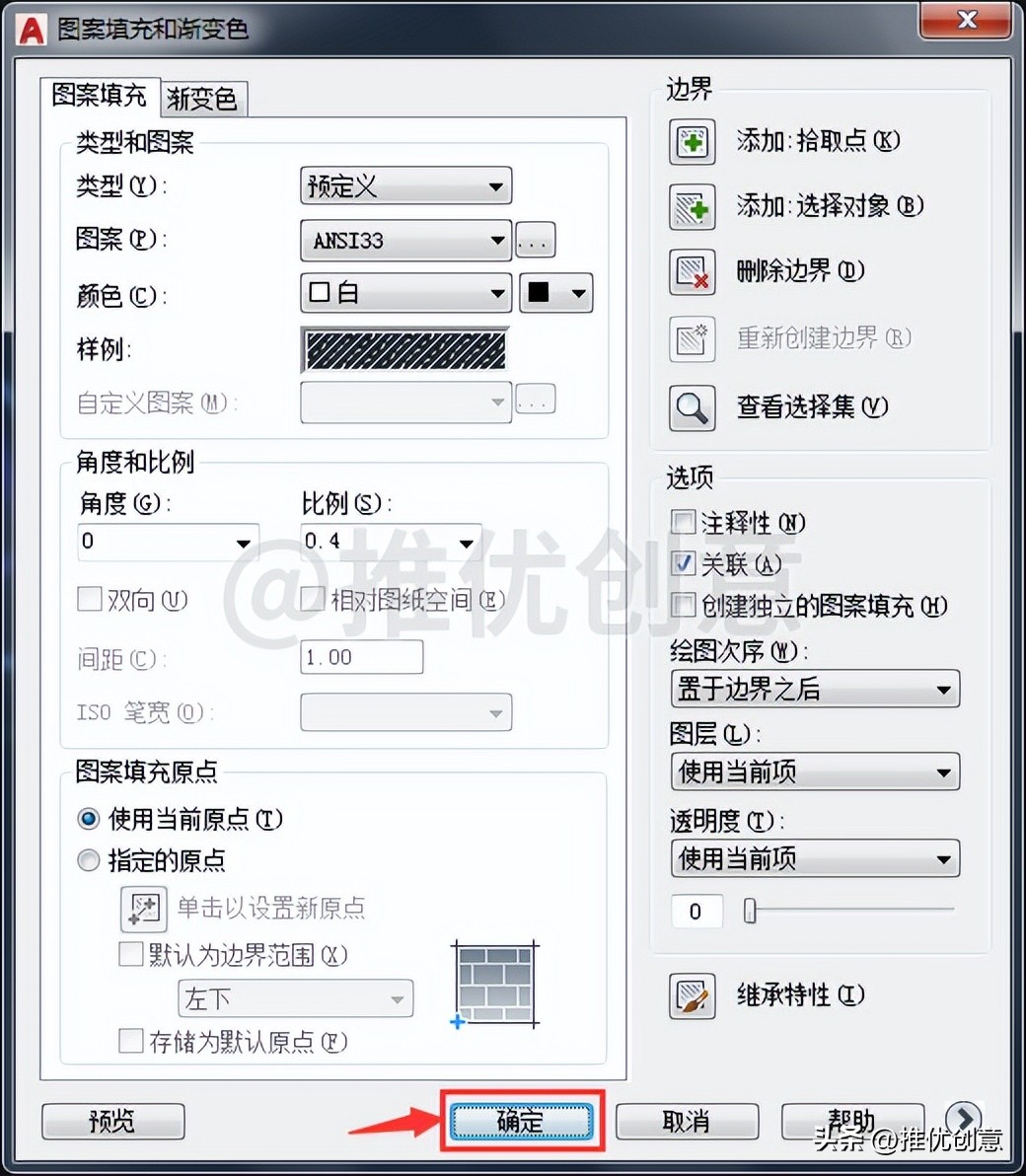

2.22、觉得填充效果可以后点击“确定”。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

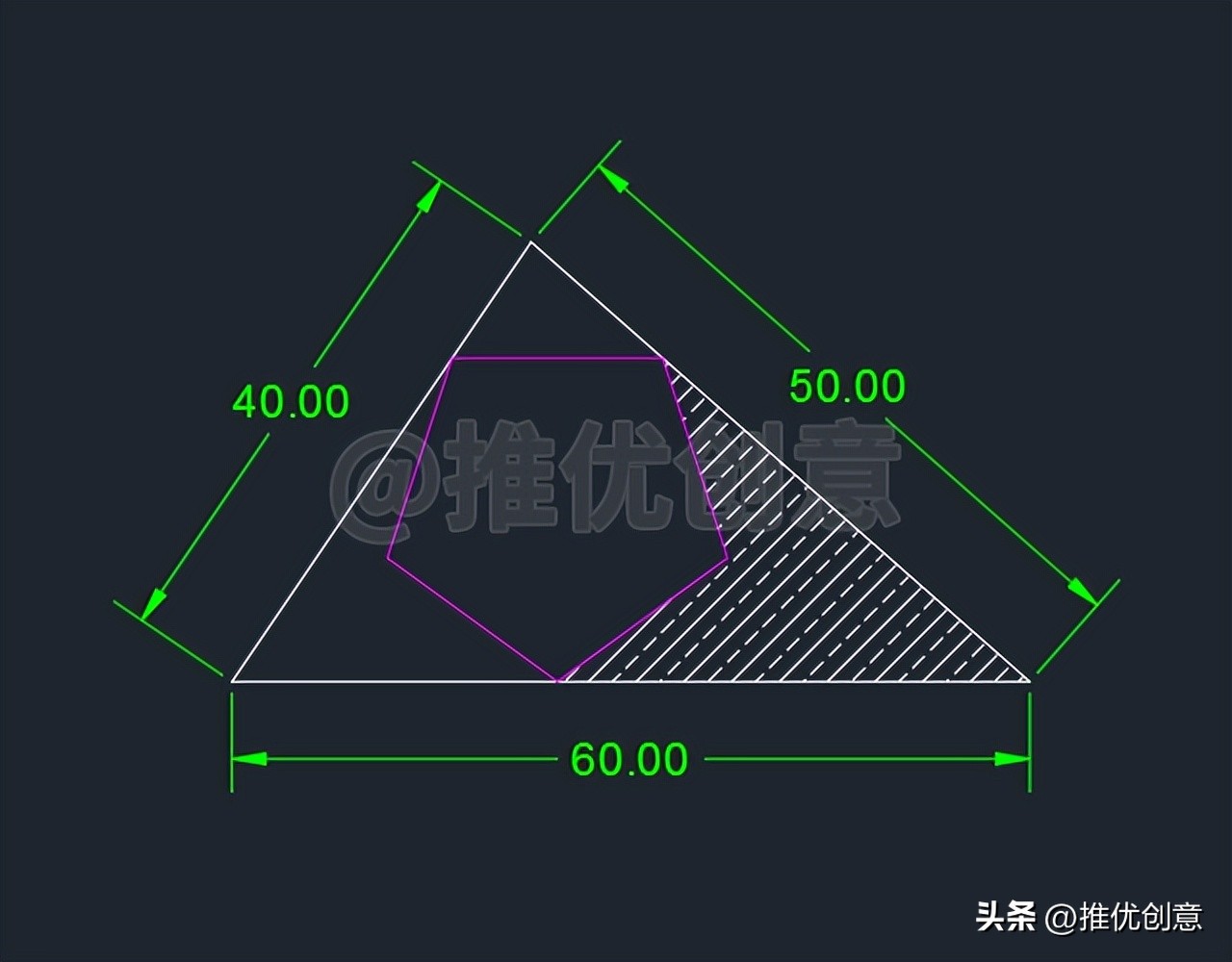

2.23、图案填充完成后如下图。

至此,整幅图绘制完毕。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

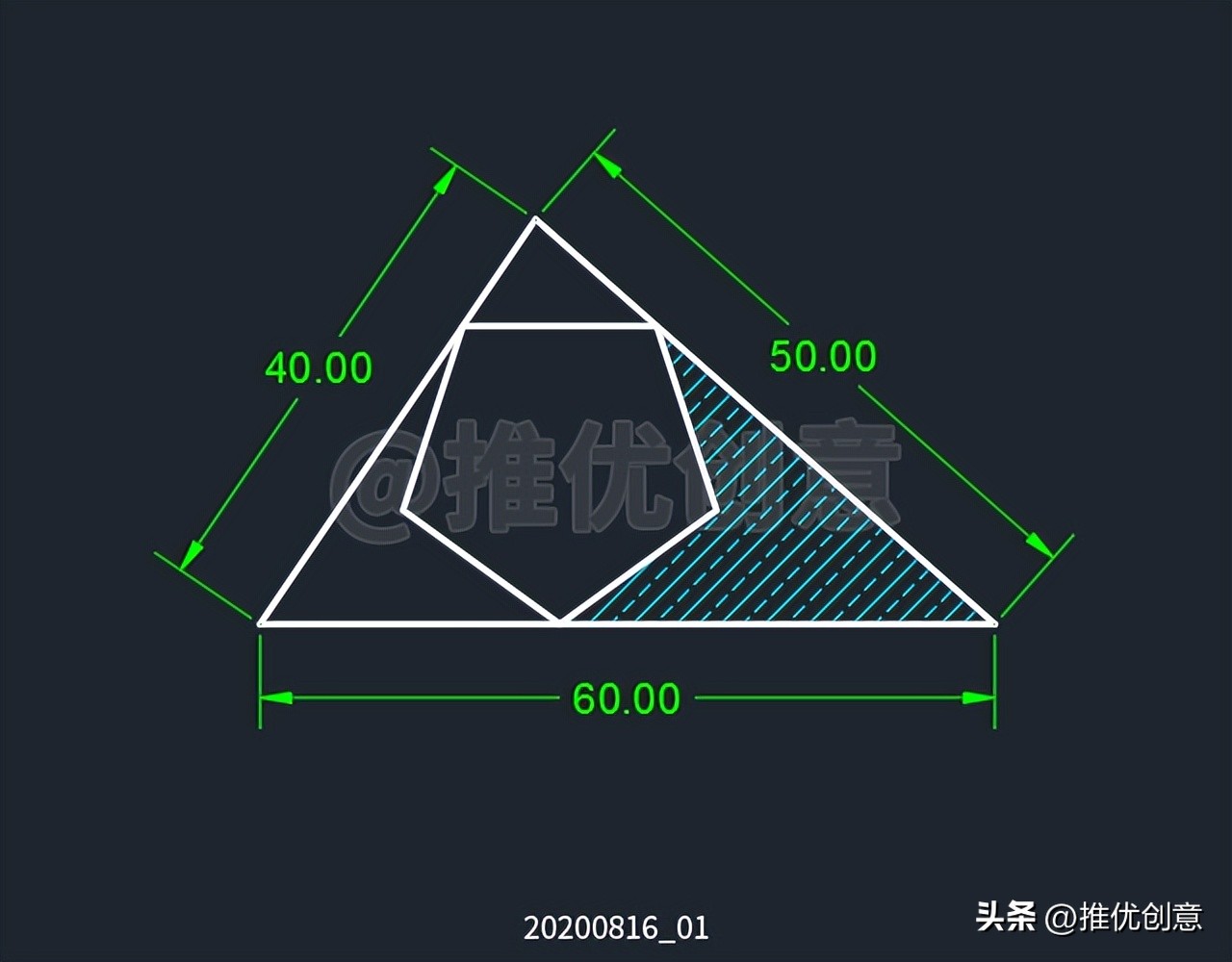

2.24、使用“图层”管理图形,标注尺寸,最终完成效果见下图。

利用对齐缩放巧绘图形CAD制图AutoCAD实战教程机械制图工程制图

20200816_01
