SCADA

英文缩写来自 supervisory control and data acquisition，是指由多个远程终端单元（或RTU）组成的系统，其收集通过通信系统连接回主站的现场数据。

准确及时的数据（通常是实时的）可以优化工厂和过程的运行。 另一个好处是更高效，更可靠，最重要的是更安全的操作。 与早期的非自动化系统相比，这一切都可以降低运营成本。

SCADA系统和过程控制系统的定义之间存在相当程度的混淆。 SCADA具有远程或远程操作的内涵。

不可避免的问题是“远程”有多远 - 通常这意味着在一定距离内，控制位置和受控位置之间的距离使得直接线控制不切实际（即通信链路是系统的关键组成部分））。

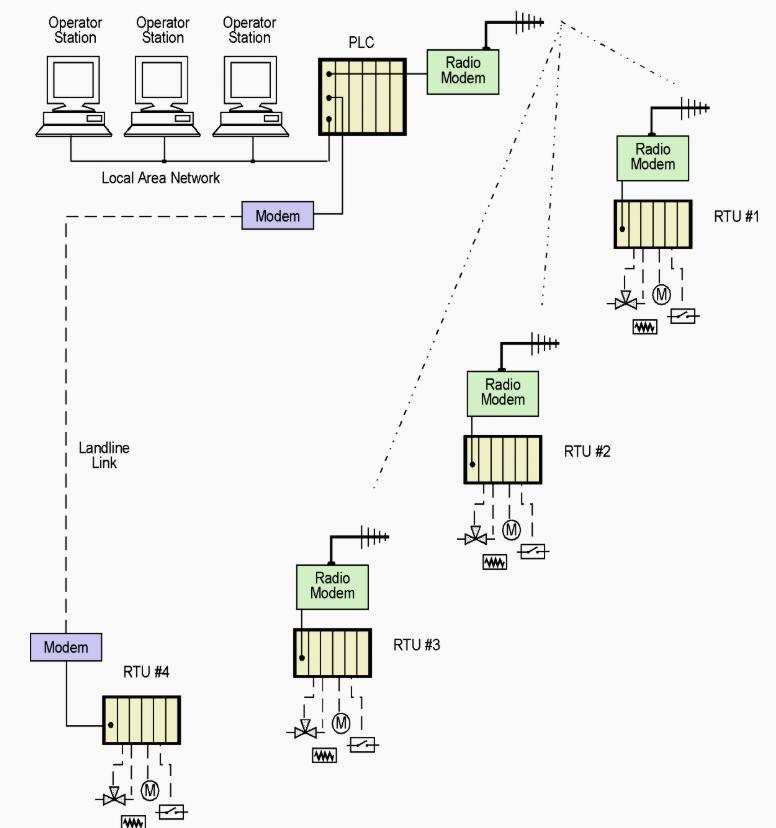

SCADA系统图

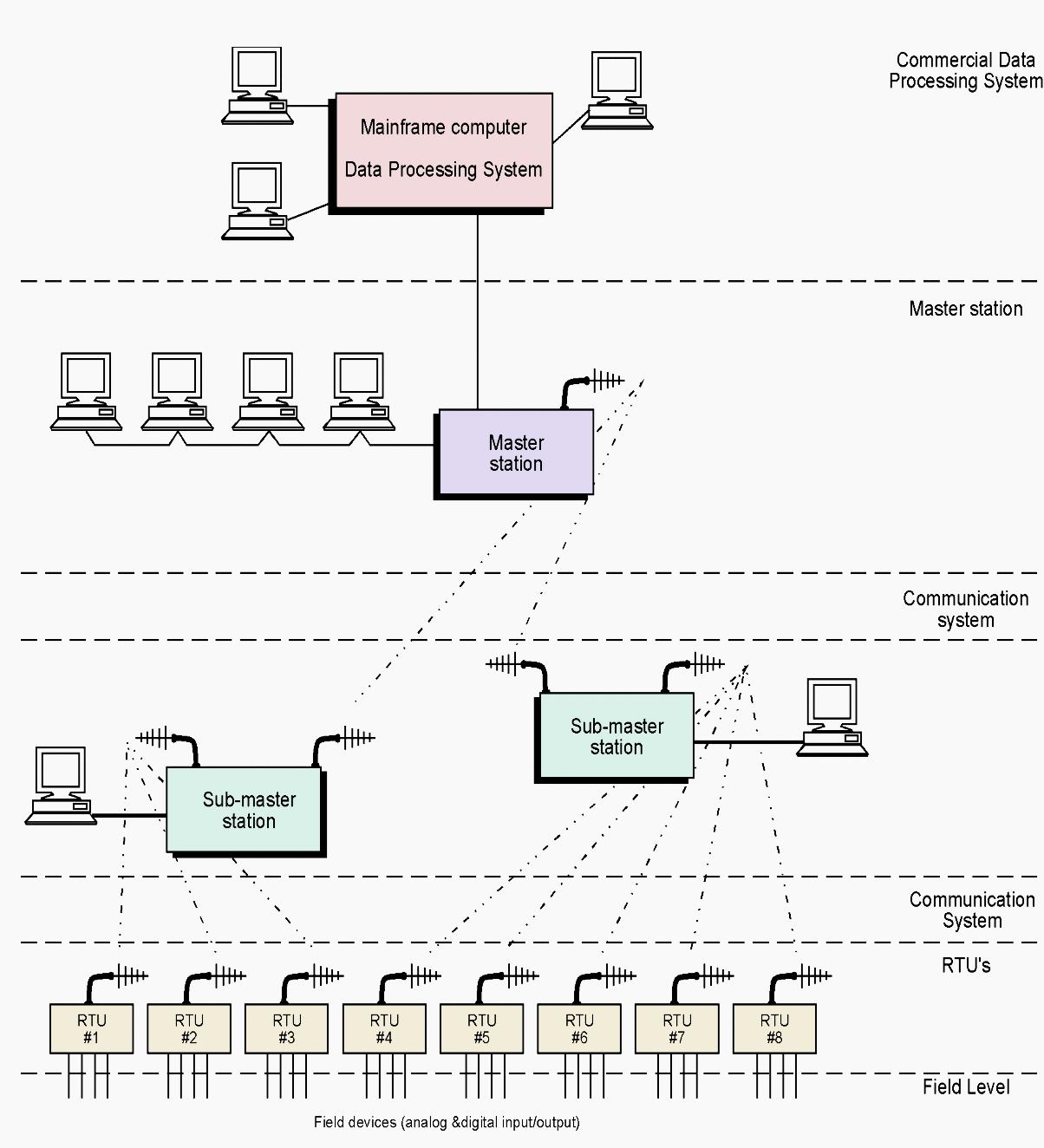

在更复杂的SCADA系统上，基本上有五个级别或层次结构：

-现场级仪表和控制设备

-编组终端和RTU

-通讯系统

-主站

-商业数据处理部门的计算机系统

SCADA技术自六十年代初就已存在，现在还有另外两种可能的竞争方法 - 分布式控制系统（DCS）和可编程逻辑控制器（PLC）。

DCS

集散控制系统的定义是数据采集和控制功能由位于被控设备附近的许多分布式微处理器单元或从中收集数据的仪器执行。

DCS系统英文来自Distributed control system，已演变成提供非常复杂的模拟（例如环路）控制能力的系统。 提供了一组紧密集成的操作员界面（或人机界面），以便于系统配置和操作员控制。

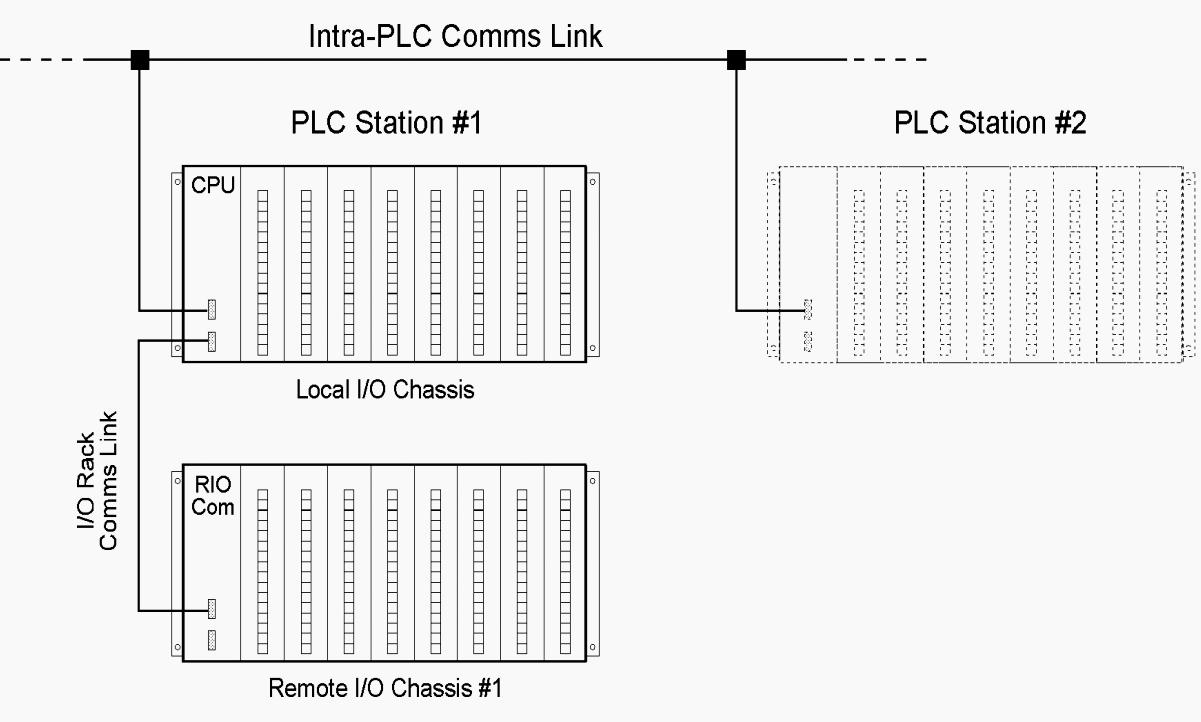

PLC

英文来自大家非常熟悉的Programmable logic controller 。自20世纪70年代后期以来，PLC已经用梯形逻辑软件和固态电子输入和输出模块的组合取代了硬连线继电器。

它们通常用于实施SCADA RTU，因为它们提供标准的硬件解决方案，价格非常经济。

RTU

做国际工程的同学要注意，这个术语会经常出现。源自英文Remote terminal units。

标题所暗示的RTU（有时称为远程遥测单元）是独立的数据采集和控制单元，通常是基于微处理器的，它监视和控制远离中心站的某些远程位置的设备。

其主要任务是从远程位置的过程设备控制和获取数据，并将此数据传输回中心站。它通常还具有从一些中心站动态*载下**其配置和控制程序的功能。 还有一个由一些RTU编程单元在本地配置的工具。

虽然传统上RTU与某个中心站通信，但也可以在对等的基础上与其他RTU进行通信。 RTU还可以充当到另一个RTU的中继站（有时称为存储和转发站），其可能无法从中心站访问。

智能化仪表

这个中国的工程师也已经很熟悉了。可以和PLC以及DCS接口。

尽管该术语有时被误用，但它通常意味着具有数字数据的智能（基于微处理器）的数字测量传感器（例如流量计）提供给某些诊断面板或基于计算机的系统的通信。
