本文目标：实现S7-200 Smart基于RS485通讯的Modbus RTU协议与读卡器、温湿度传感器、扫码枪等设备进行通讯，读取设备的数据值。

主要步骤

一，设置所通讯设备的参数

二，编程软件调用指令

正文开始

一，设置通讯设备的参数

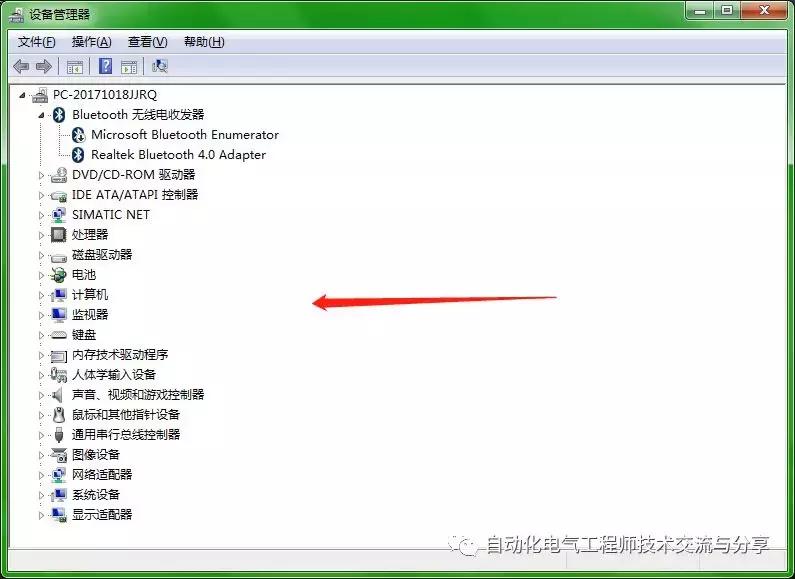

1，将设备先接在RS485转USB的的串口转换器上，插入电脑，打开电脑的设备管理器，看下是否有端口等设备出现，如果没有，先*载下**安装好可以识别485的驱动（公众号回复485驱动即可获取*载下**链接），设备管理器这里出现端口设备后，点击查看是COM几

2，打开RS485参数配置工具（公众号回复485参数配置即可获取*载下**链接），将刚刚查到的COM几填入串口号，设置设备地址（1、2、3...不能和其他地址冲突即可）、波特率（大多数设用9600），最后点击测试波特率，检查确保将参数写入设备

//第一步结束

二，编程软件调用指令

2

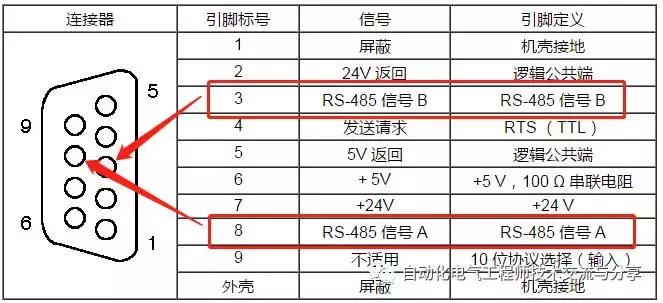

3，将设备的线接到S7-200Smart PLC中，该PLC中，自带一个RS485串口（CM0），如下图，此时需要将信号A、B接在下下图所示位置

或者外加一个RS485模块（CM01，此时需要在编程软件将其组态进去），直接把线接在相应位置

4，打开STEP 7-MicroWIN SMART软件（公众号首页导航栏有*载下**地址），新建第一个PLC程序，打开库，调用这两个指令，编写下下图的程序（主要参数箭头所示，其他参数设置则将光标移至程序块，按F1可查看具体参数的意思再进行相应设置）

注意所设置地址不能与下图所示PLC的485本地地址冲突

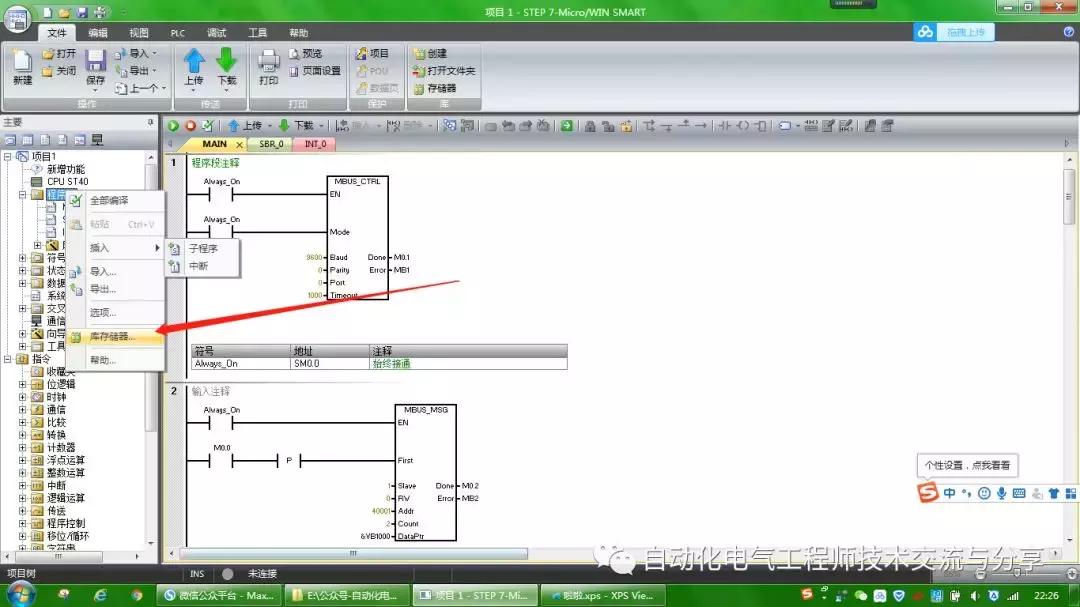

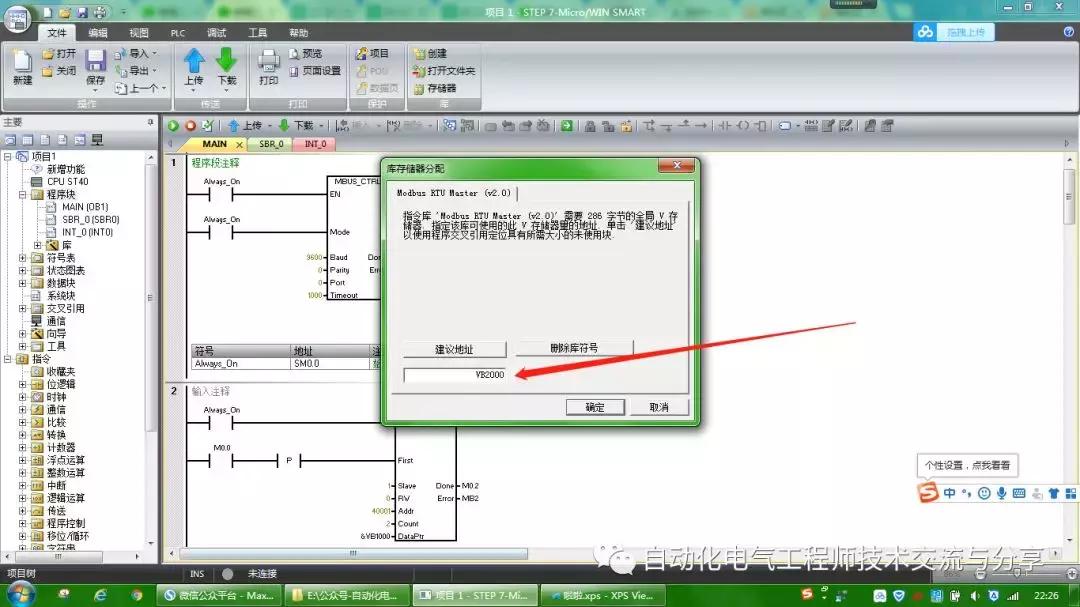

5，最后，分配存储器地址。右击程序块，点击库存储器，填入地址，注意寄存器的地址不能与其他地址冲突。

/第二步结束

本文目标完成。
