UG分模之条带分模法。
UG小希带谁学？大家好，今天我们讲曲面分模怎么做。
选择插入曲面，找到条带构建器，然后选择我们的分模线，输入我们所需要的数据之后，点击应用，这一边同样的操作，点击确定。做好之后找到中间值，直接选择插入曲线找到直线，选择原点，点击确定。再选择我们的格式WCS，先选择线的中心点点击确定。
然后在插入修剪里面，找到拆分体命令，选择YC轴方向，把不需要的面把它给拆分开。拆分完成之后，插入设计特征选择拉伸，选择需要拉伸的边，然后选择ZC轴方向，点击反方向点击确定。

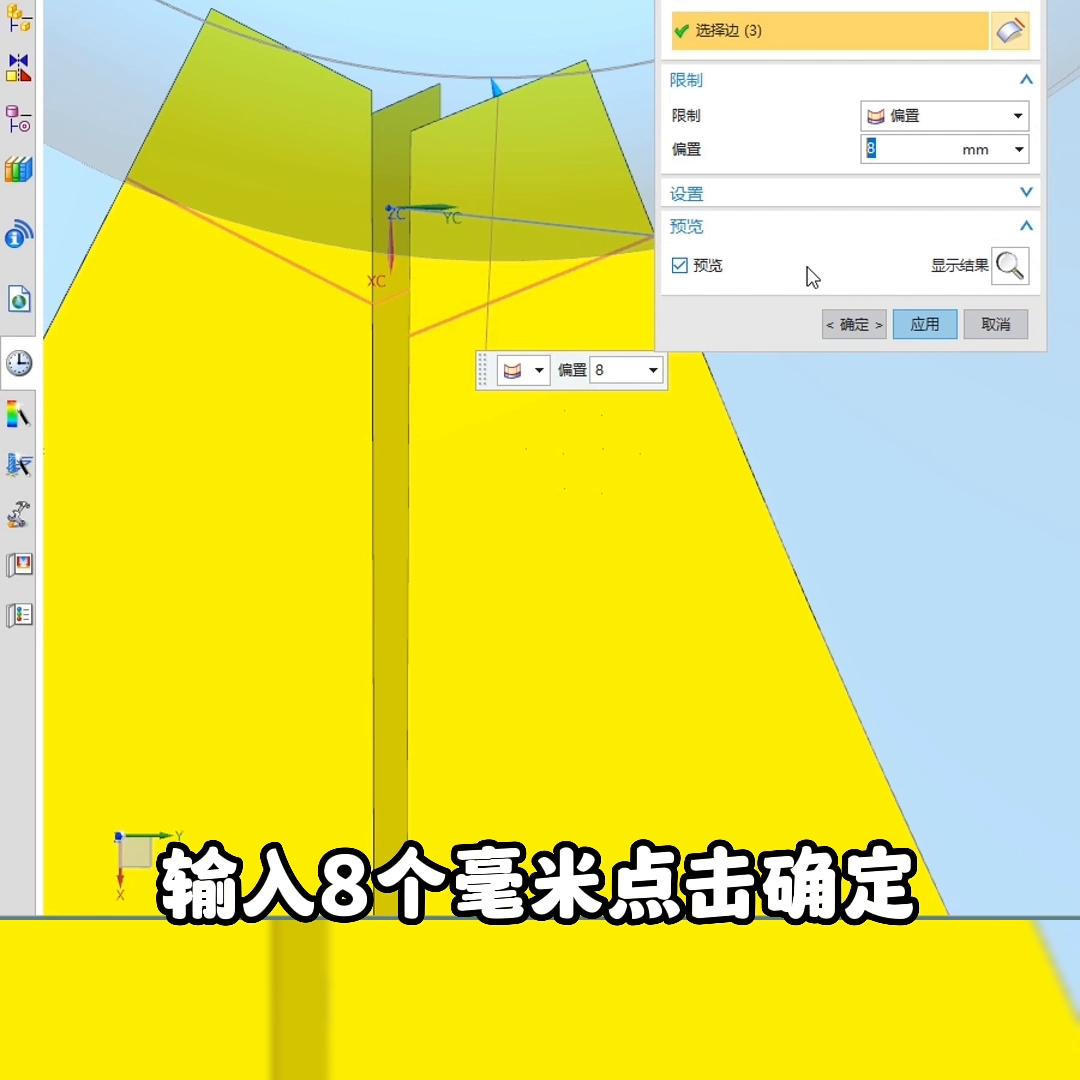

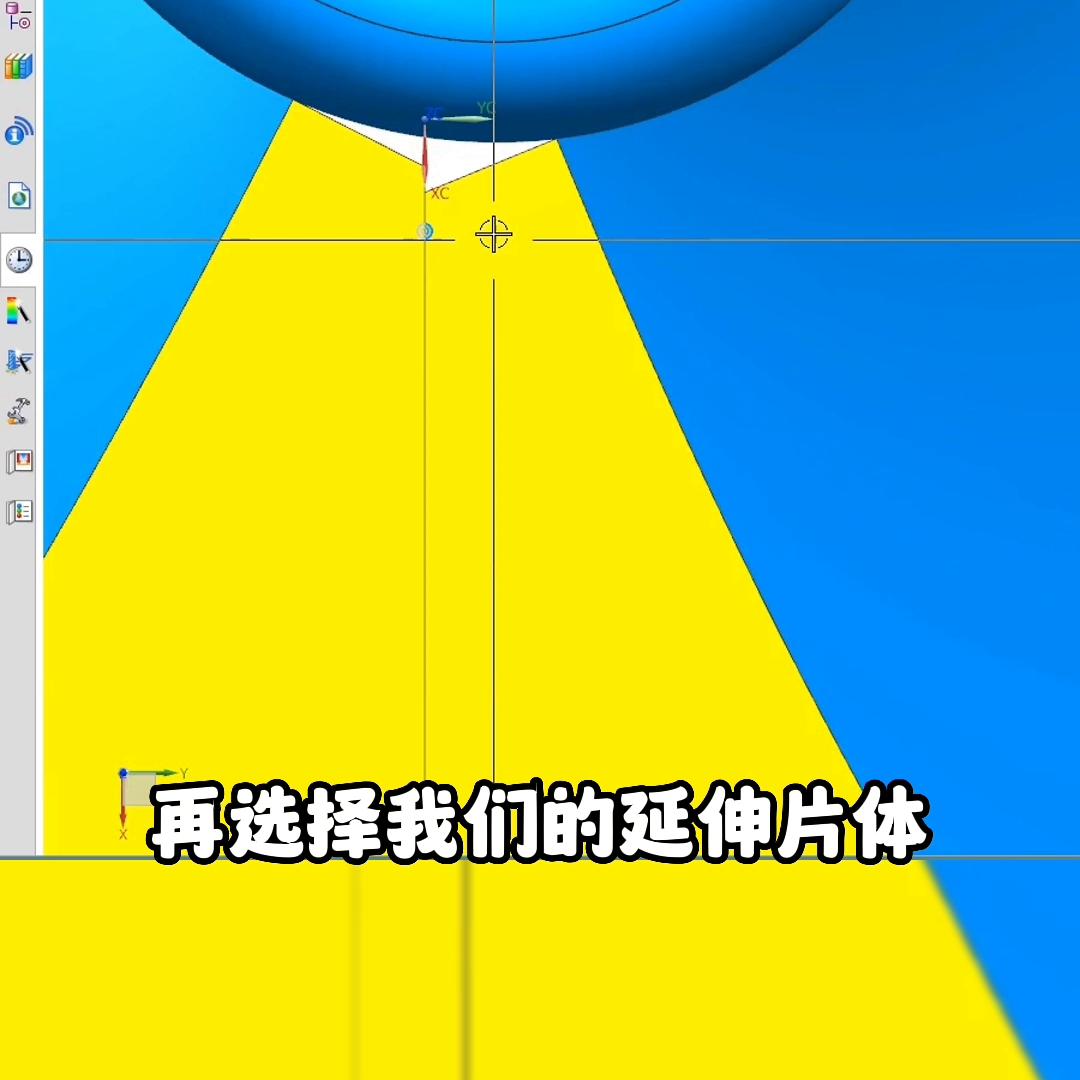

确定完成之后，再选择我们的延伸片体，把这一部分延长，选择插入修剪里面找到延伸片体，选择需要延长的面，输入8个毫米点击确定，再选择求差命令，把不需要的面求差掉，先选择目标体，然后选择工具体，点击确定。
现在这个面就做好了。在编辑里面找到移动对象，选择角度，选择ZC轴方向，指定一个轴点为圆心点，就把不需要的面给它删了。然后这里直接选择插入组合，点击减去，选择目标体和工具体。
搞定之后，插入组合选择缝合命令，把我们的片体全部缝合起来。选择求差命令，先选择我们的目标体，点击确定。现在我们再做模仨的包块体，选择创建方块，选择有界圆柱体，点击我们体的面。然后这里输入我们的数据，会发现我们做的面完全小了，要选择插入修剪，点击延伸片体，把我们需要的面再延长，大于这个圆柱就可以了。

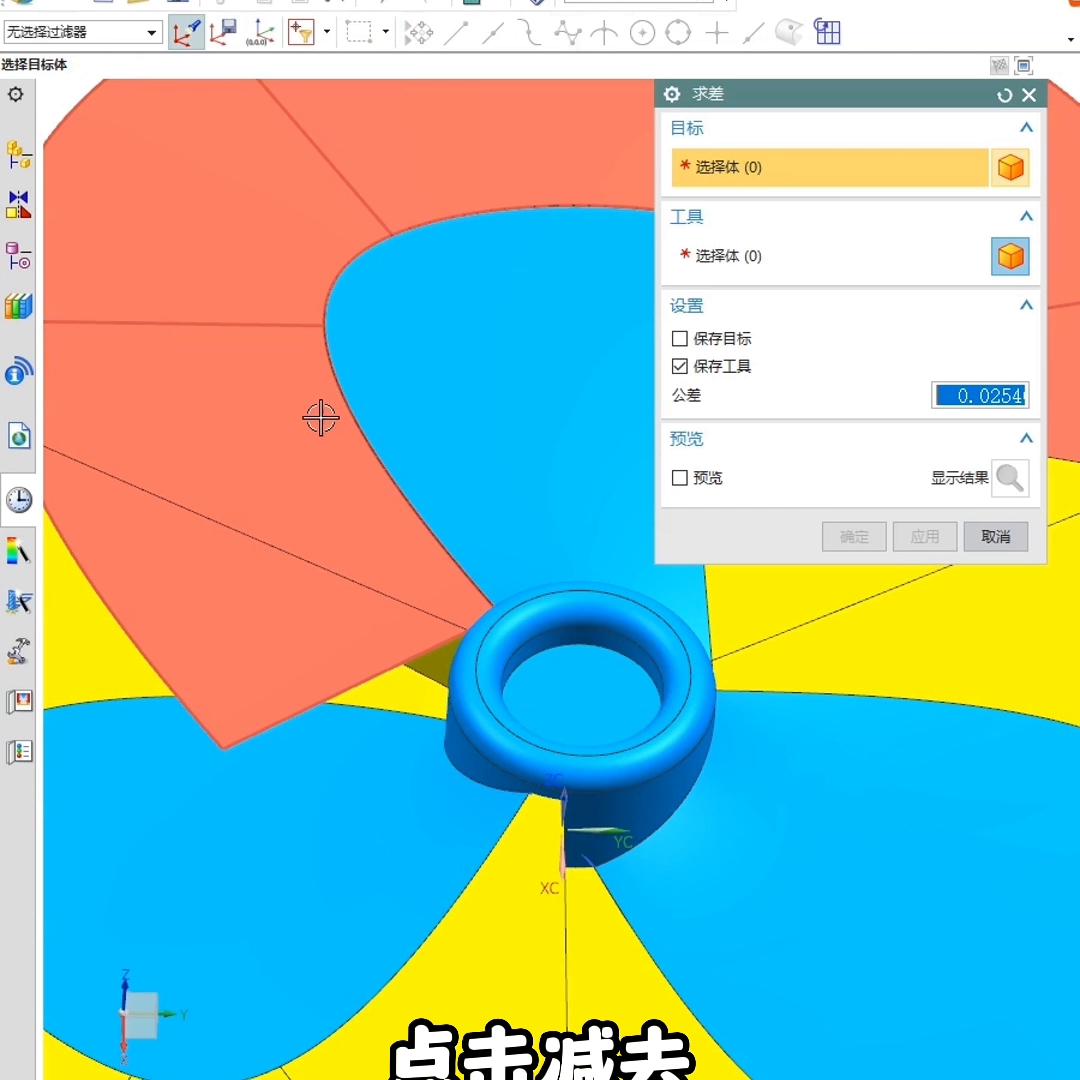

做好之后，选择求差命令，插入组合点击减去命令，先选择目标体再点击工具体，点击确定。选择圆柱为目标体，片体为工具体，模仁就分开啦。你学会了吗？
