前几日，有格友说客户要做仪表盘，其中有一个包含地域维度的图形不想用地图来展示，而想用下面的图， excel能否做出来呢？
经尝试，有三种方法可以实现，今天跟大家分享一下。
第一种是环形图叠加法，此法用于外围标签展示效果比较好。
第二种是环形+散点图法，第三种是环形+饼图+散点图法，两者方法相类似，只是一个用散点图加标签，一个用饼图加标签。个人感觉饼图标签效果相对好些，散点图这里不太好控制。

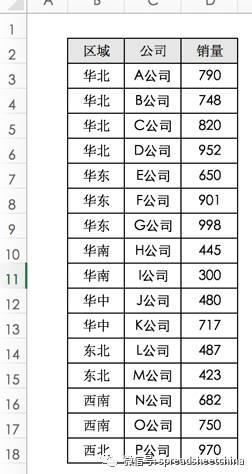

假设原始数据如下：
step1：先将区域数据汇总，用于做环形图。这里需要从区域数据中取不重复值。获取不重复值的方法有很多，例如高级筛选法、透视表法、删除重复项法、公式法，还有vba自定义函数法。本例使用了高级筛选法。

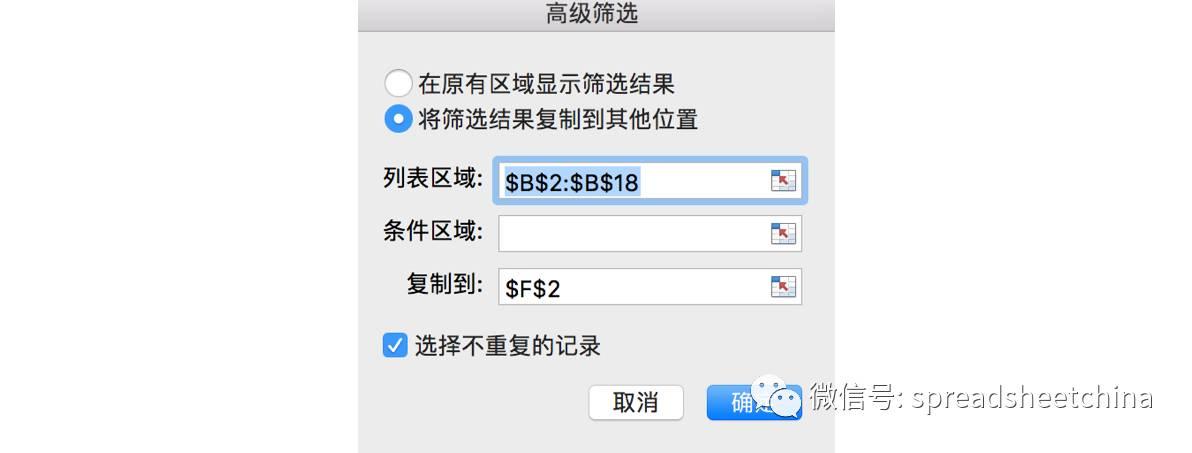

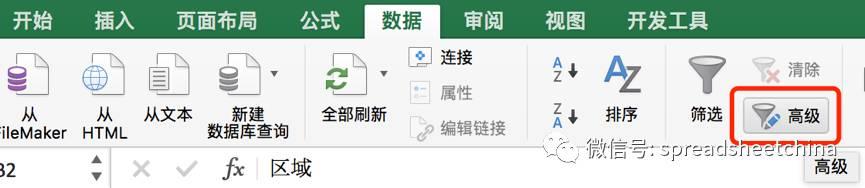

选择区域数据，然后找到数据>高级，设置高级筛选内容。
将筛选结果复制到新的单元格中，并选择不重复的记录，这样区域唯一值就被筛选出来了。再使用sumif函数进行求和，顺手把总和也求一下后续使用。

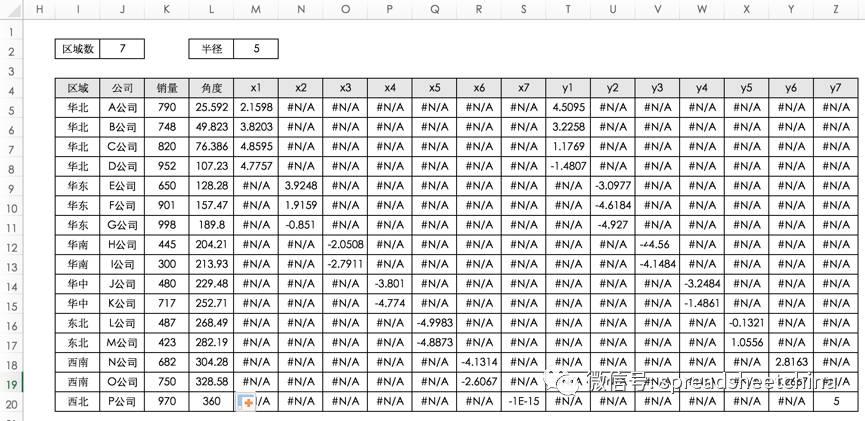

step2：构建散点图数据。
一共有7个区域，如果用不同颜色标识，也就意味着要有7组x、y值。区域个数可由公式计算获得（=COUNTA(F3:F9)），半径指定为5。
角度公式=K5*360/G$10+IF(ISNUMBER(L4),L4,0)，有一个累加的效果。
x、y分别由sin和cos函数求得。（提问：以前很多散点图例子中是用cos求x值，这里为什么颠倒过来了？可以留言给小编哦〜）
因为要根据区域拆分x、y值，所以在公式中做些处理，以x1､y1为例，其它拖动填充即可。
X1:=IF($I5=INDEX($F$3:$F$9,COLUMNS($A:A)),$M$2*SIN(RADIANS($L5)),NA())
Y1:=IF($I5=INDEX($F$3:$F$9,COLUMNS($A:A)),$M$2*COS(RADIANS($L5)),NA())
逻辑就是如果原始数据与唯一区域汇总数据中的区域相同，就进行计算，否则为#n/a。

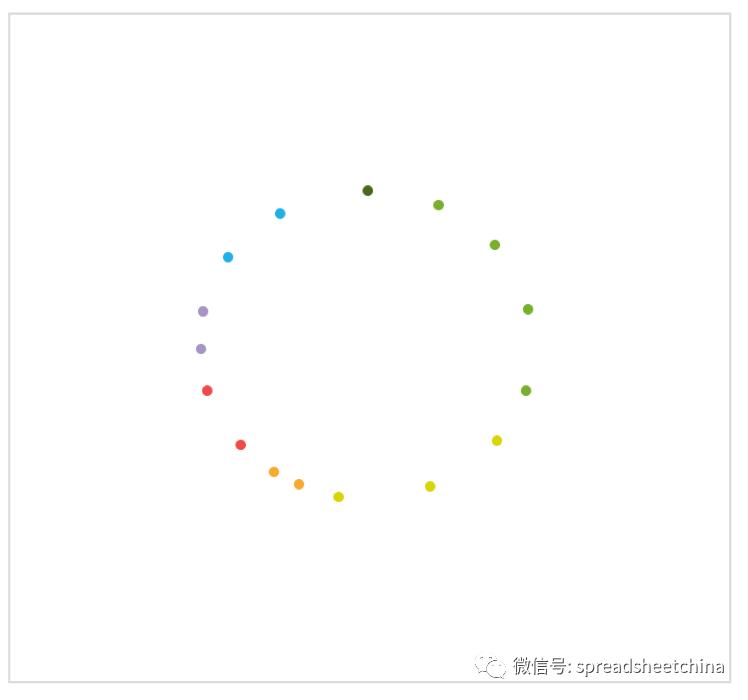

step3：插入散点图，依次添加7组x、y值，并将横、纵坐标轴的最大、小值设为10，-10。
step4：删除网格线和坐标轴。

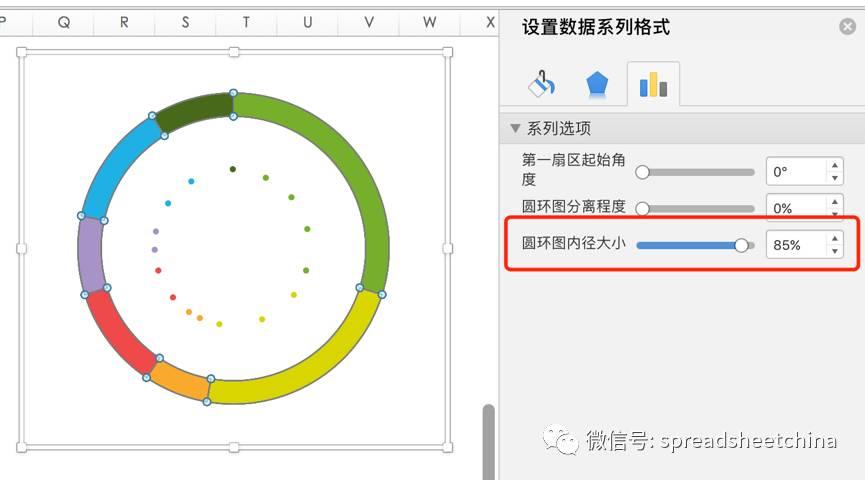

step5：添加唯一区域汇总数据，更改图表类型为环形图，并设置圆环内径大小为85%，无线条。

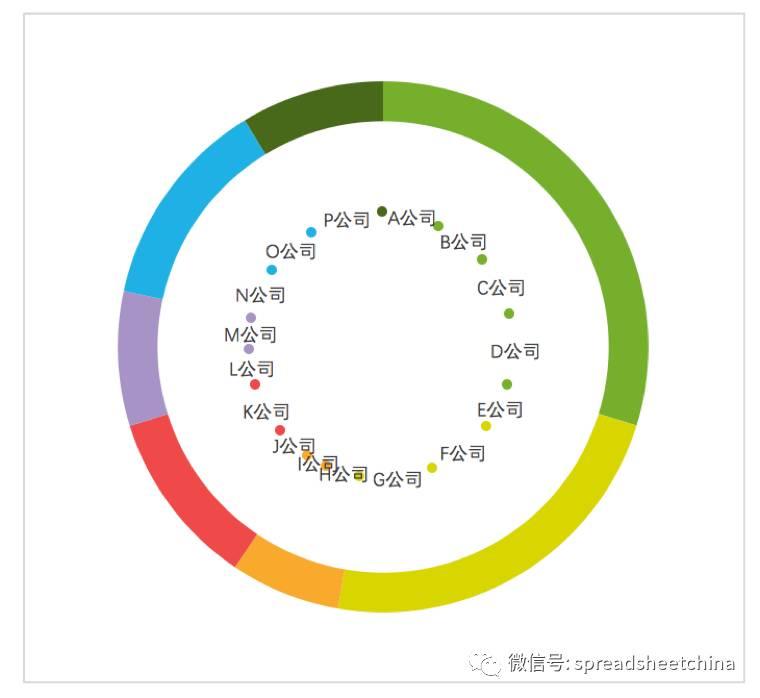

如果用第二种方法，做到这一步后，添加区域和散点标签就可以了。如果用第三种方法，还需要再做两步。

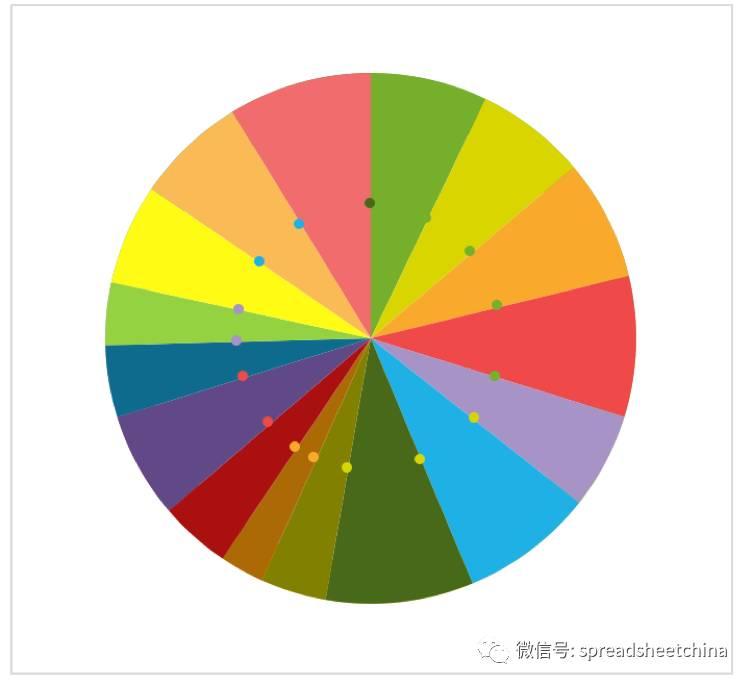

Step6：添加销量数据，更改图表类型为饼图。
Step7：设置饼图无填充，无线条，并添加标签，位置为居中。

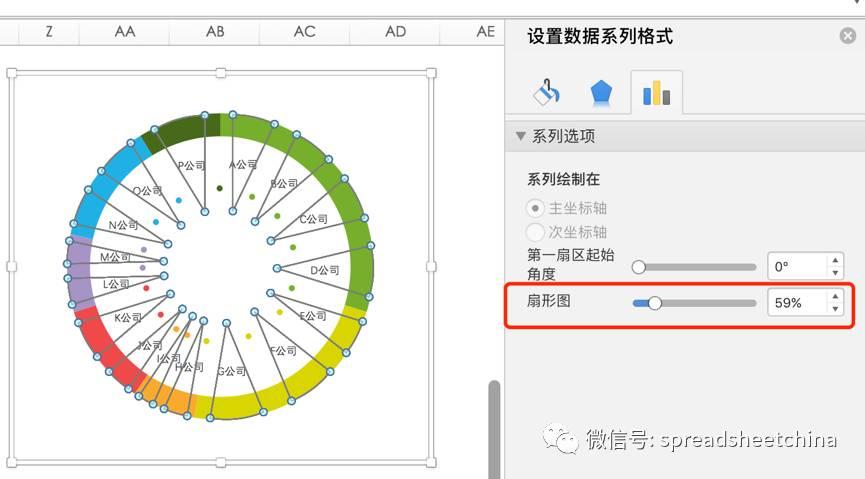

这时会发现标签和点挤在一起了，调整一下扇形图百分比。

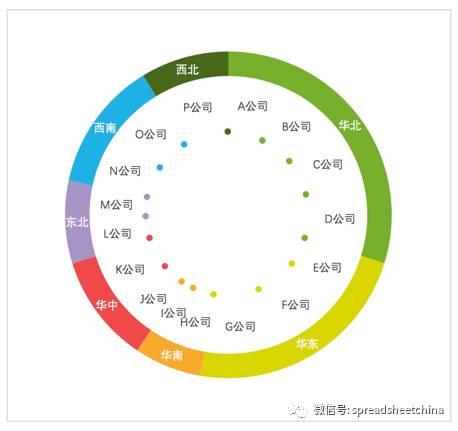

最后手动添加区域标签。
如果用此方法让点和标签在外围显示，该如何做呢？
用图形叠加法的时候，标签可以由公式构建=IF(SUM(K$24:K24)/G$10<=0.55,"•"&J24,J24&"•")，然后用拆分x、y的方法拆分出7组标签，7个相同的饼图分别选择不同标签即可。
