设计图纸的有效性和完整性是项目顺利开展的基础，更是工程施工的重要参照依据。
项目文件中的异常图纸通常要等到出图、审图或归档的节点才会暴露出来。而此时留给设计师修改和整理的时间已经非常紧张了。
设计周期短、项目图纸多且杂等原因导致图纸整理一直是设计师非常头痛的环节。图纸整理提效亟需一个智能的解决方案。
为了帮助设计师将“文件的有效性检查” 环节前置于画图阶段，我们研发出了安装灵活、操作简单的CAD预检查插件。 该插件旨在为用户提供本地预检查服务，包括检查图纸文件是否损坏、是否缺少外部参照、专业与子项等关键信息是否缺失等影响图纸有效性的问题 。提前发现异常图纸问题，减少来回整改的时间。
四大新支持功能
批量完成异常图纸修改

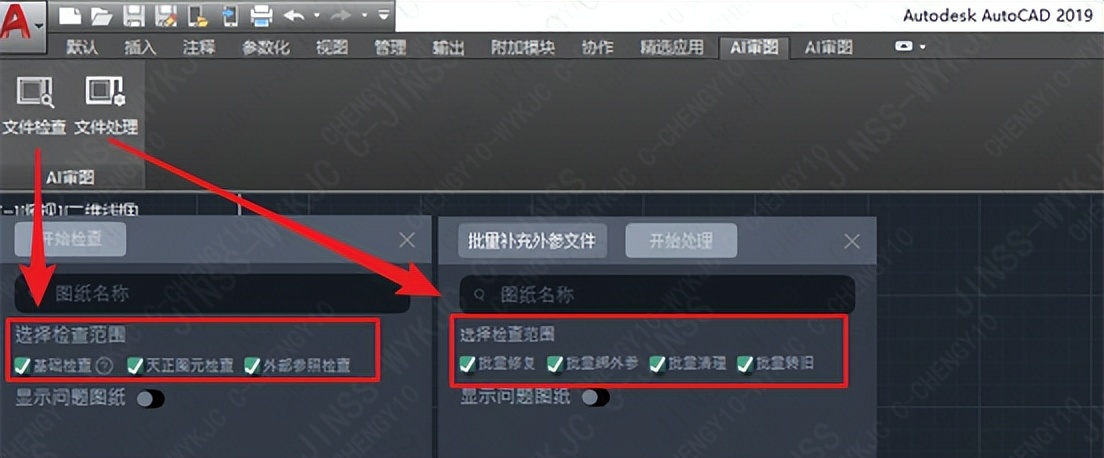

在此基础上，AI审图持续迭代CAD预检查插件功能，现已推出全新升级版本。 除了能够本地检查出异常图纸及其原因外，新版本还拥有多种批量处理dwg格式文件的功能 ，可以单独添加文件或按文件夹批量添加文件，还能 一键导出处理后的图纸文件供用户另存，且不影响原文件 。 大幅缩图纸整理时间，提高图纸整理效率。
同时，CAD预检查插件还可以满足设计师在图纸交付和归档时，对dwg图纸文件的批量处理需求，实现多元化应用场景的高效赋能。
01
批量绑外参
在图纸交付、图纸归档的重要节点，设计师都需要保证所有外部参照文件的成功绑定。而目前普遍情况下，用户只能单个文件逐一手动绑定外参，操作单调且费时费力。尤其是外参特别多的园林图纸，光是整理一个项目的图纸都可能需要一个多月。

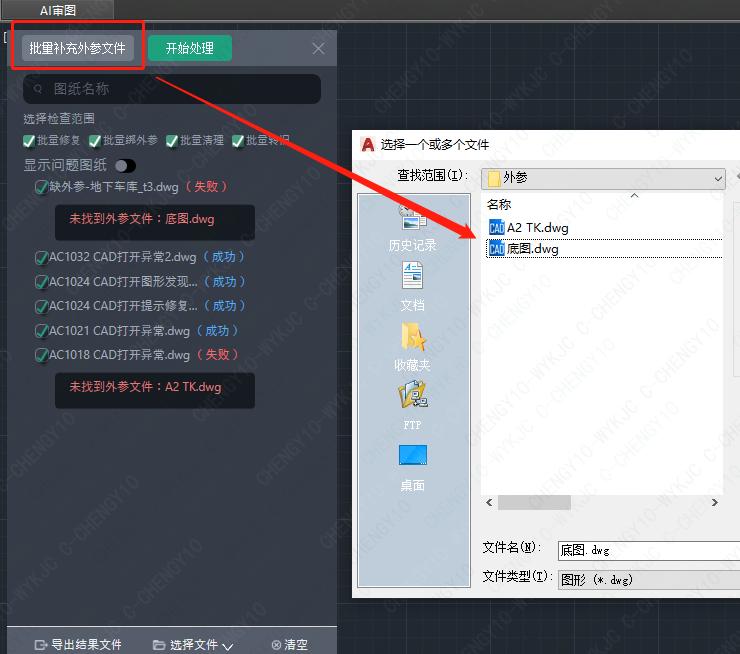

AI审图的CAD预检查插件可以实现批量自动绑定主文件相关的外参文件 。用户只需通过插件选择所有需处理的文件，即可一键生成一份绑好外参的新文件。还可支持二次补充外参，继续二次处理操作，直到所有文件全部成功绑定外参。
02
批量修复
设计师在绘图过程中，由于发生程序或系统故障，导致无法正常打开并提示需修复图纸文件的情况时有发生。这不仅会造成图纸内容的丢失，还会影响工程文件的有效保存。
CAD预检查插件支持批量修复异常图纸，一键导出修复好的新文件。 有效避免CAD图纸文件受损，减少单个文件逐一修复的繁琐工作量。
03
批量转旧
为了解决图纸协同传输过程中，由于不同电脑中的CAD版本各有高低，导致经常出现低版本CAD无法打开高版本图纸的不兼容情况。
AI审图的CAD预检查插件还能支持批量进行转旧版本格式， CAD文件可批量自动转存为2004版CAD文件 ，方便所有用户都能无阻碍看图、用图，不必来回传输文件导出不同版本。
04
批量清理
设计师们在绘图过程中通过不断调整图纸来达到理想效果的同时，也在文件上形成了许多没有清除干净的图形残留。使得文件的内容虽然不多，却非常地占内存。 多余的数据垃圾不及时清理，会造成整个项目数据冗余，拖累云端上传*载下**速度 。

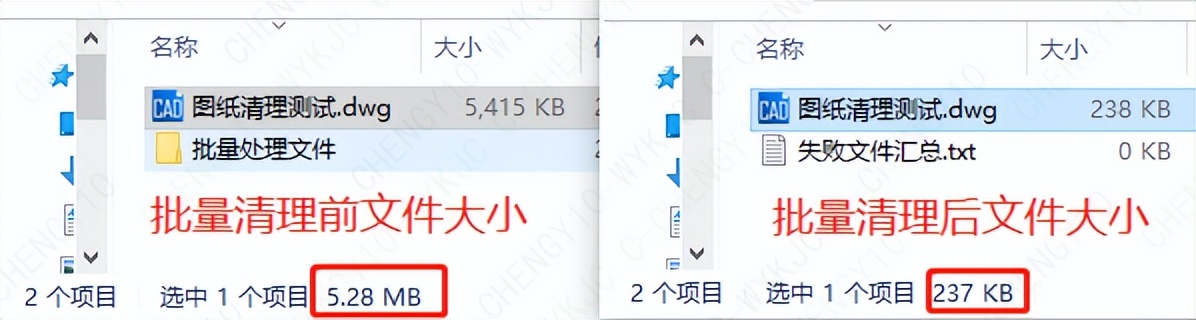

CAD预检查插件的“批量清理”功能可自动清理文件内垃圾数据，轻量化文件，便于用户实现快速传输的线上协同和文件智能管理。
CAD预检查插件使用 Tips ！
# 文件批量处理功能仅支持非天正的dwg图纸文件进行批量处理。

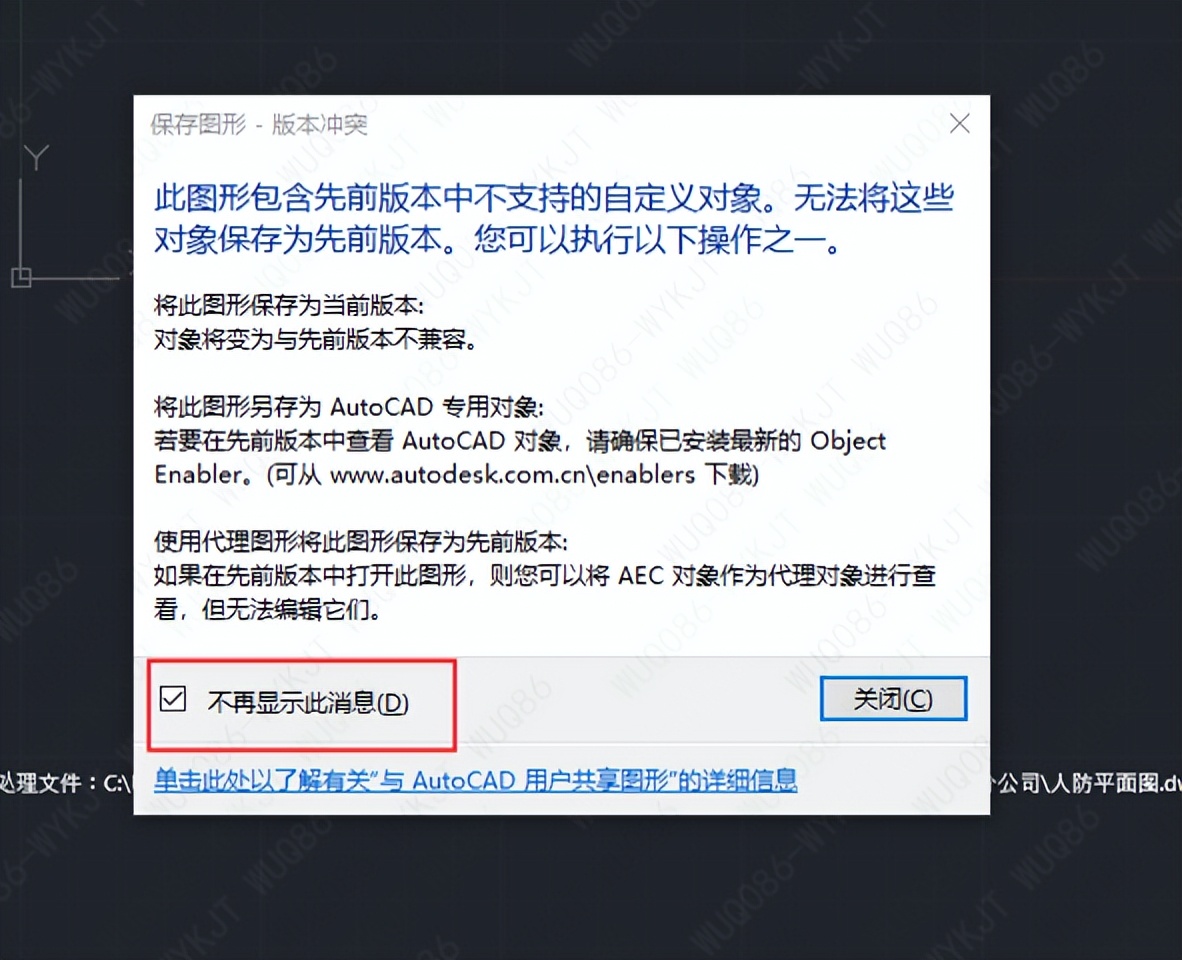

# 图纸中如果出现代理图元时，处理过程会出现弹窗并中断程序运行，用户只需要勾选不再显示此消息，并点击关闭，程序可继续运行。
# 当选择CAD文件版本高于用户打开的CAD版本时，文件处理将会失败。
# 当选择的CAD外参文件内存在代理图元，如天正图纸，主文件也无法成功绑定此含有代理图元的外参。
