这个CAD图形看似值用了几条线段连接而成，但是在绘制的过程中还是有需要注意的地方，主要用的是如何快速在知道长度和角度下绘制一条斜线出来。

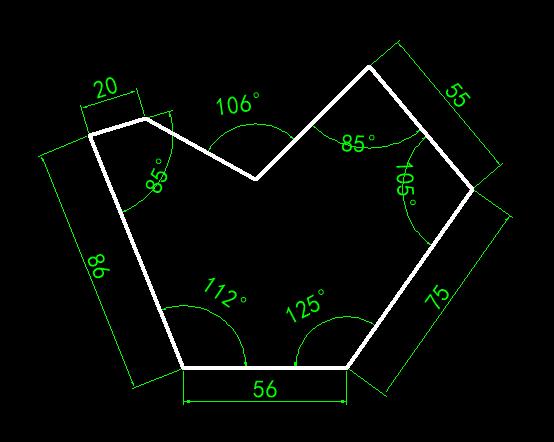

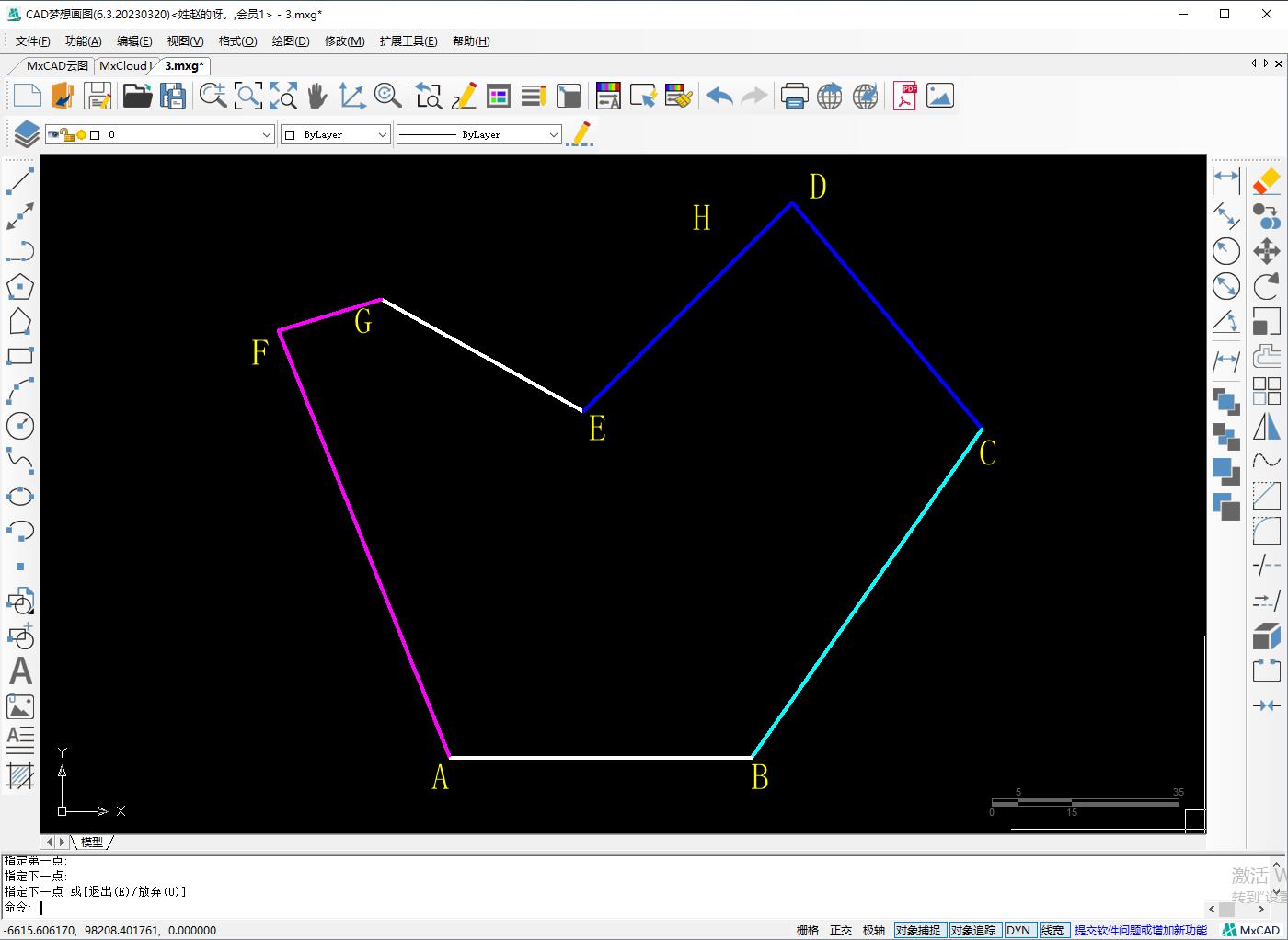

目标图形
圆角矩形
1.使用CAD直线命令画长度56的线段AB

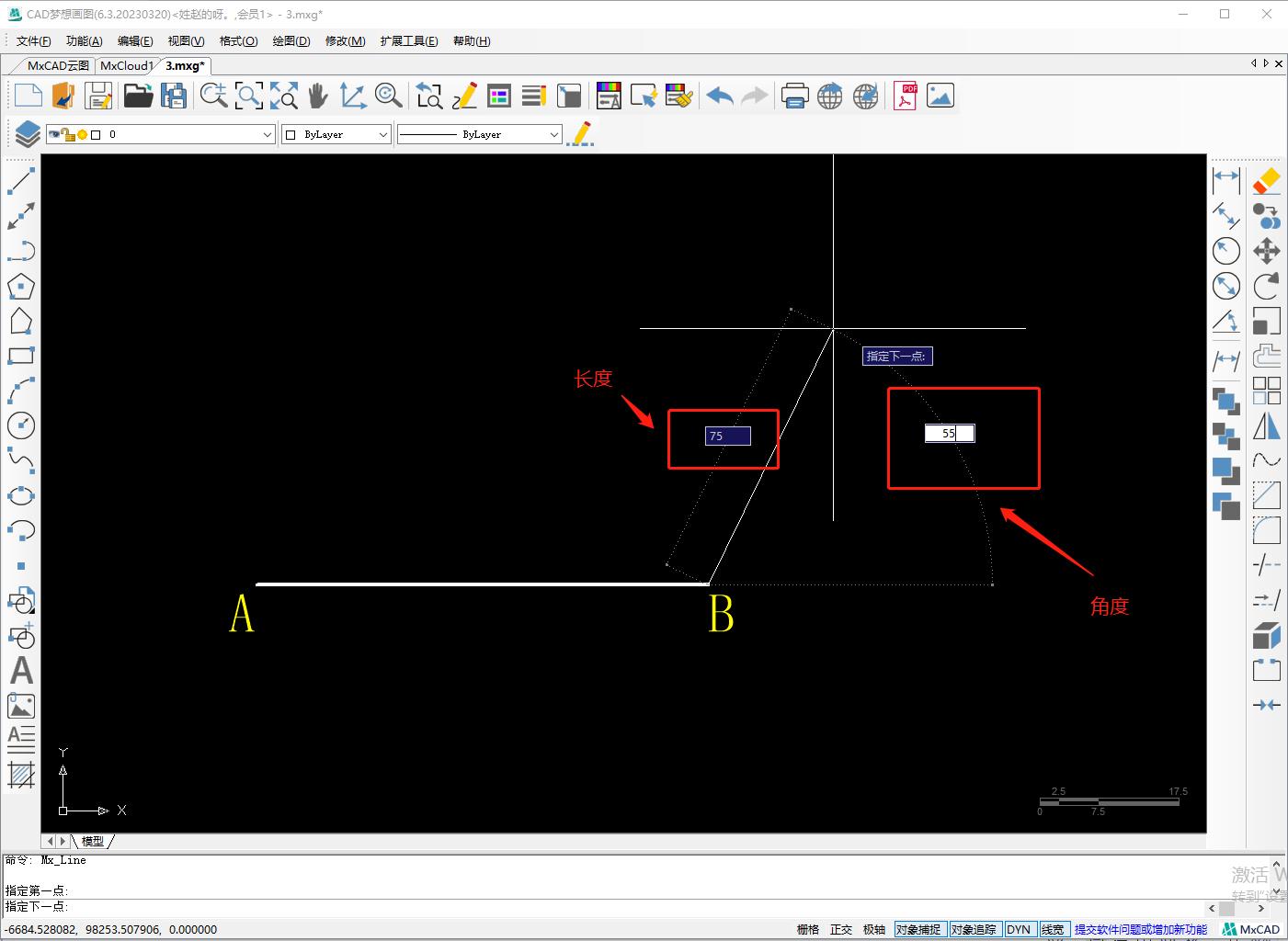

2.接着使用直线命令以B点为起点，使用键盘上的tab键切换数值输入框，长度为75，角度为55（180-125=55）

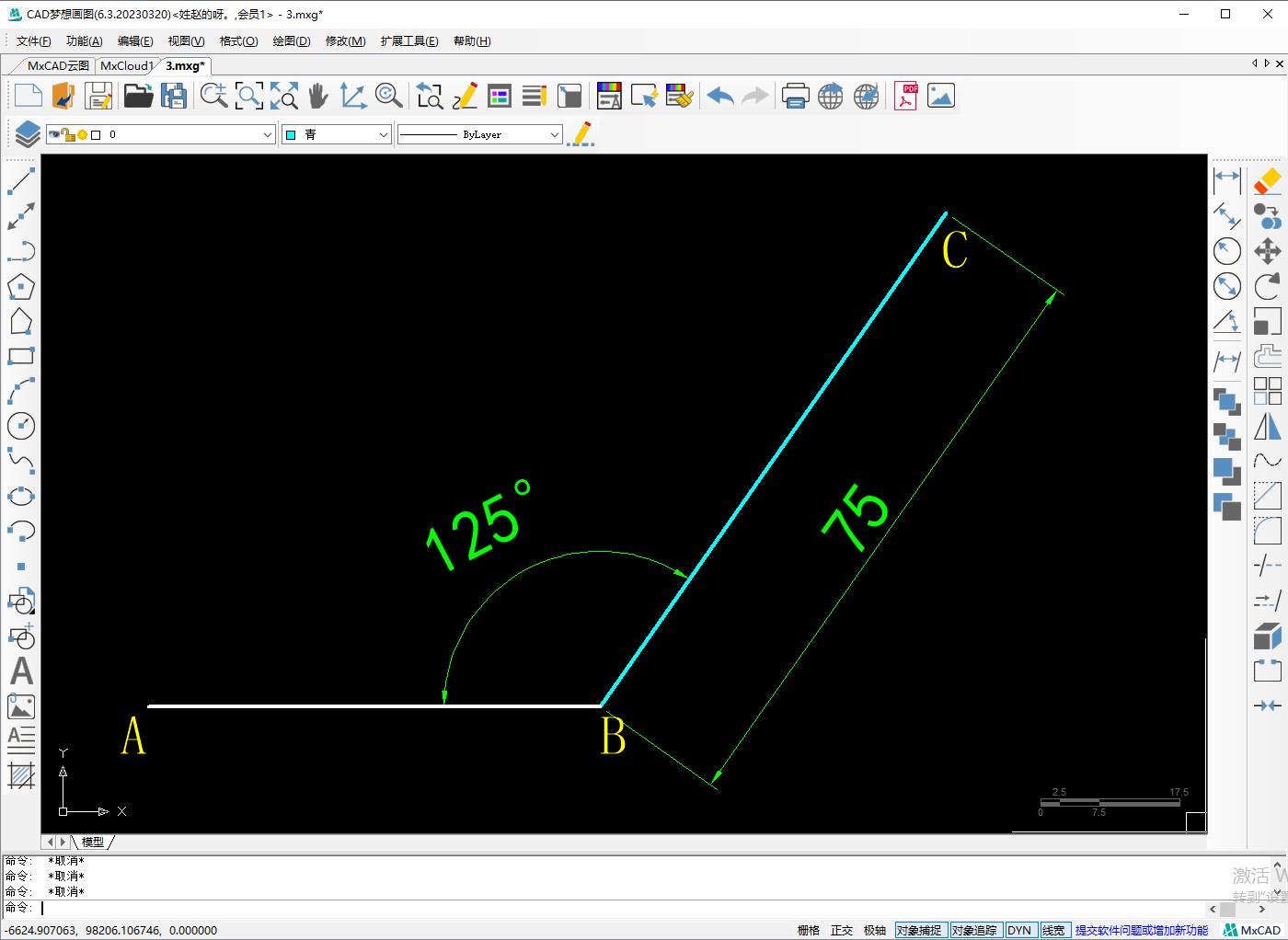

3.这样的话就绘制出长75角度125的斜线BC出来了

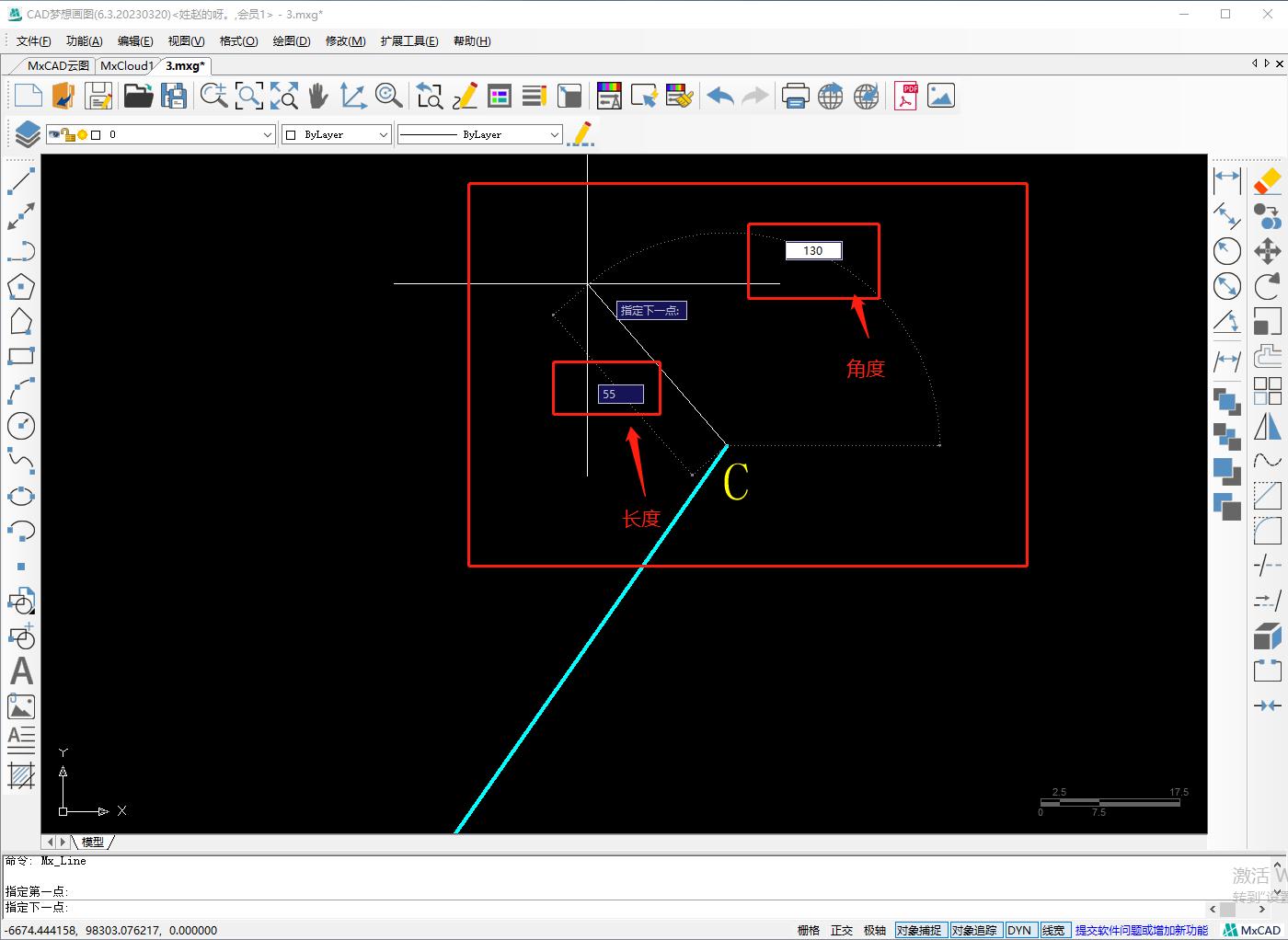

4.再次使用直线命令以C点为起点，使用键盘上的tab键切换数值输入框，长度为55，角度为130（360-125-105=130）
5.这样的话就绘制出长55角度105的斜线CD出来了

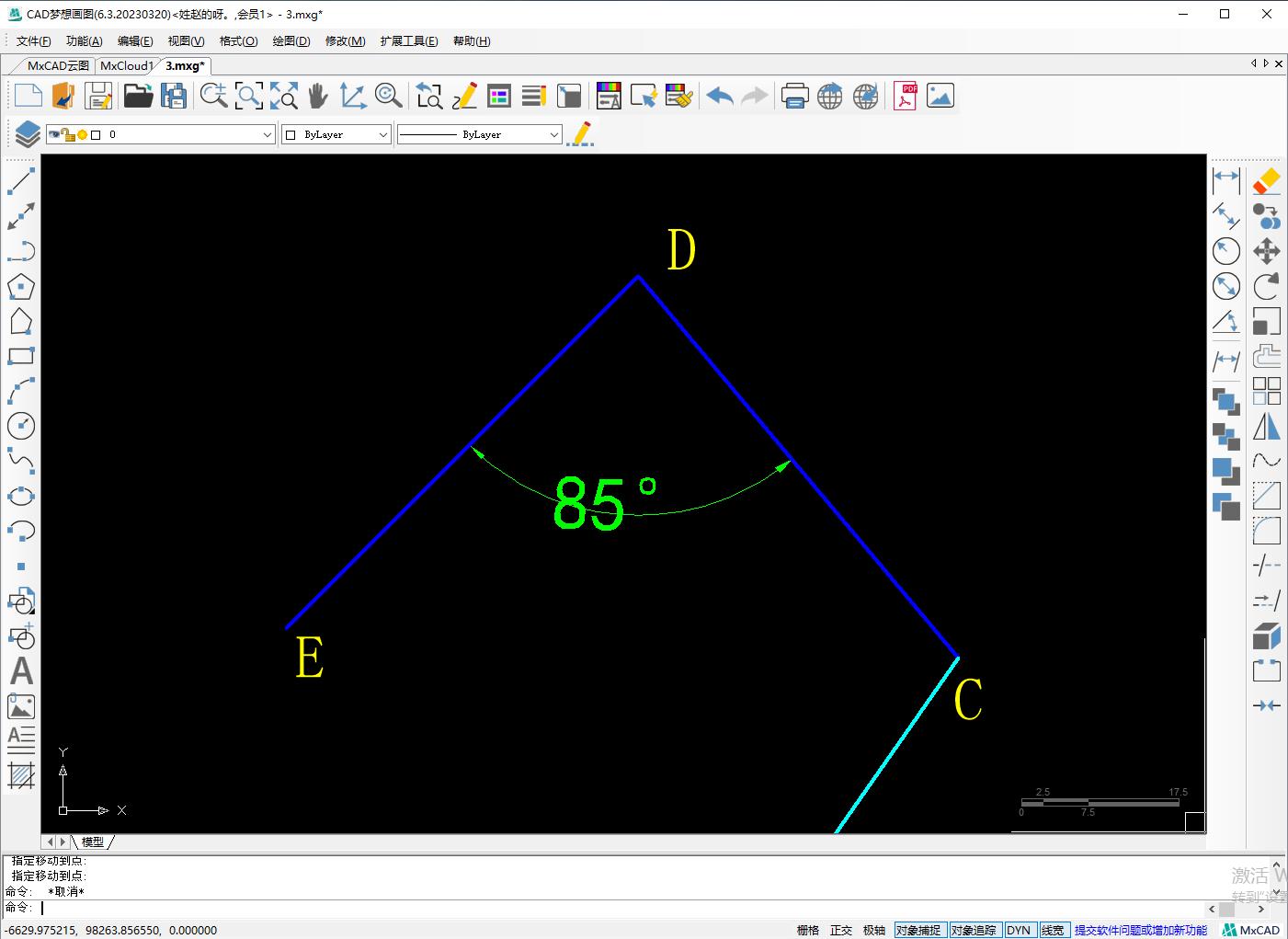

6.选中斜线CD，以D点为复制旋转基点将对象复制旋转-85°得到线段DE

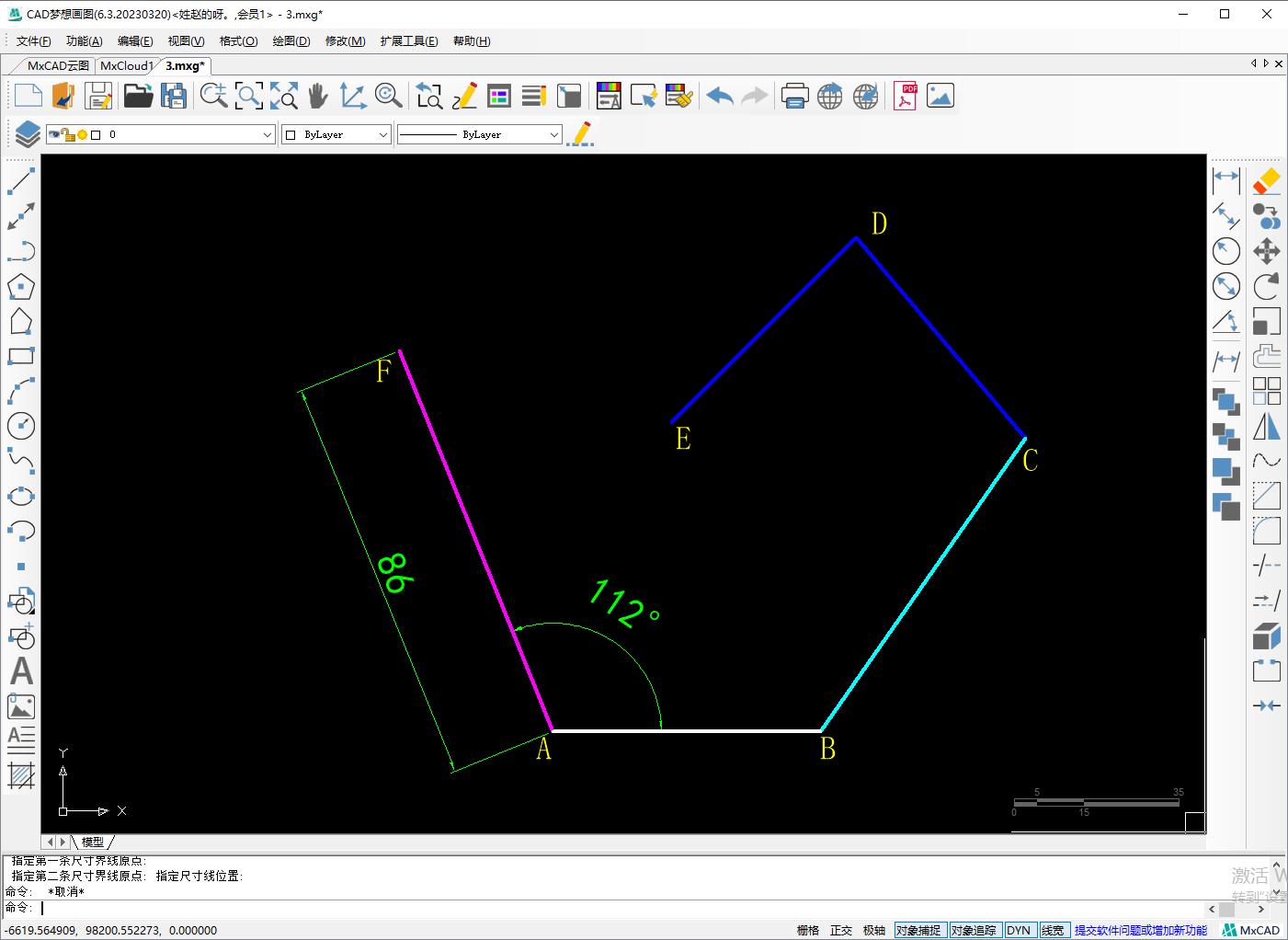

7.接着使用直线命令以A点为起点，使用键盘上的tab键切换数值输入框，长度为86，角度为112
8.这样的话就绘制出长86角度112的斜线AF出来了

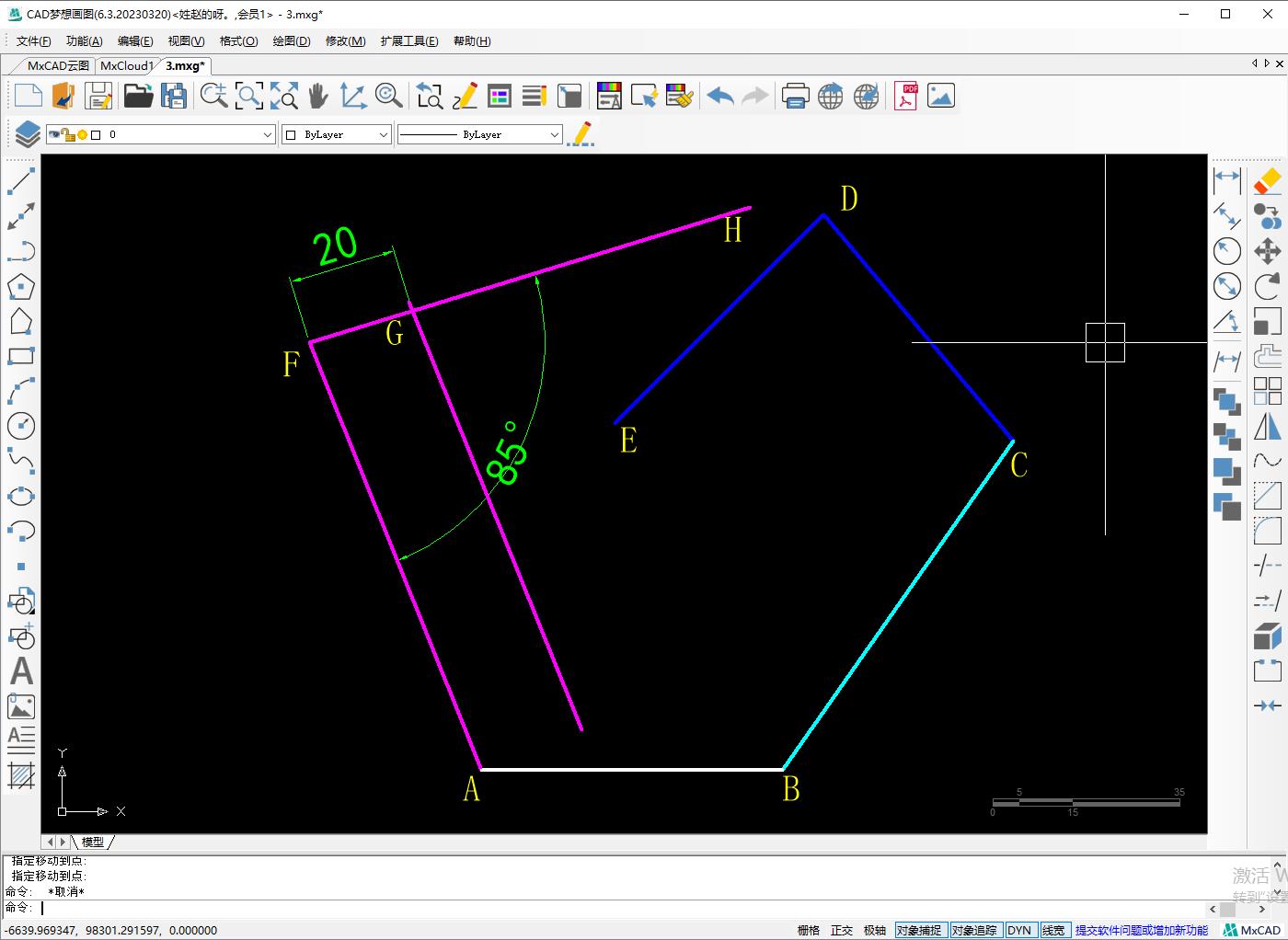

9.选中斜线AF，以F点为复制旋转基点将线段AF旋转85°得到线段FH，再将AF往右偏移20个单位与FH相交与*点G**
10.然后使用直线命令连接G、E两点

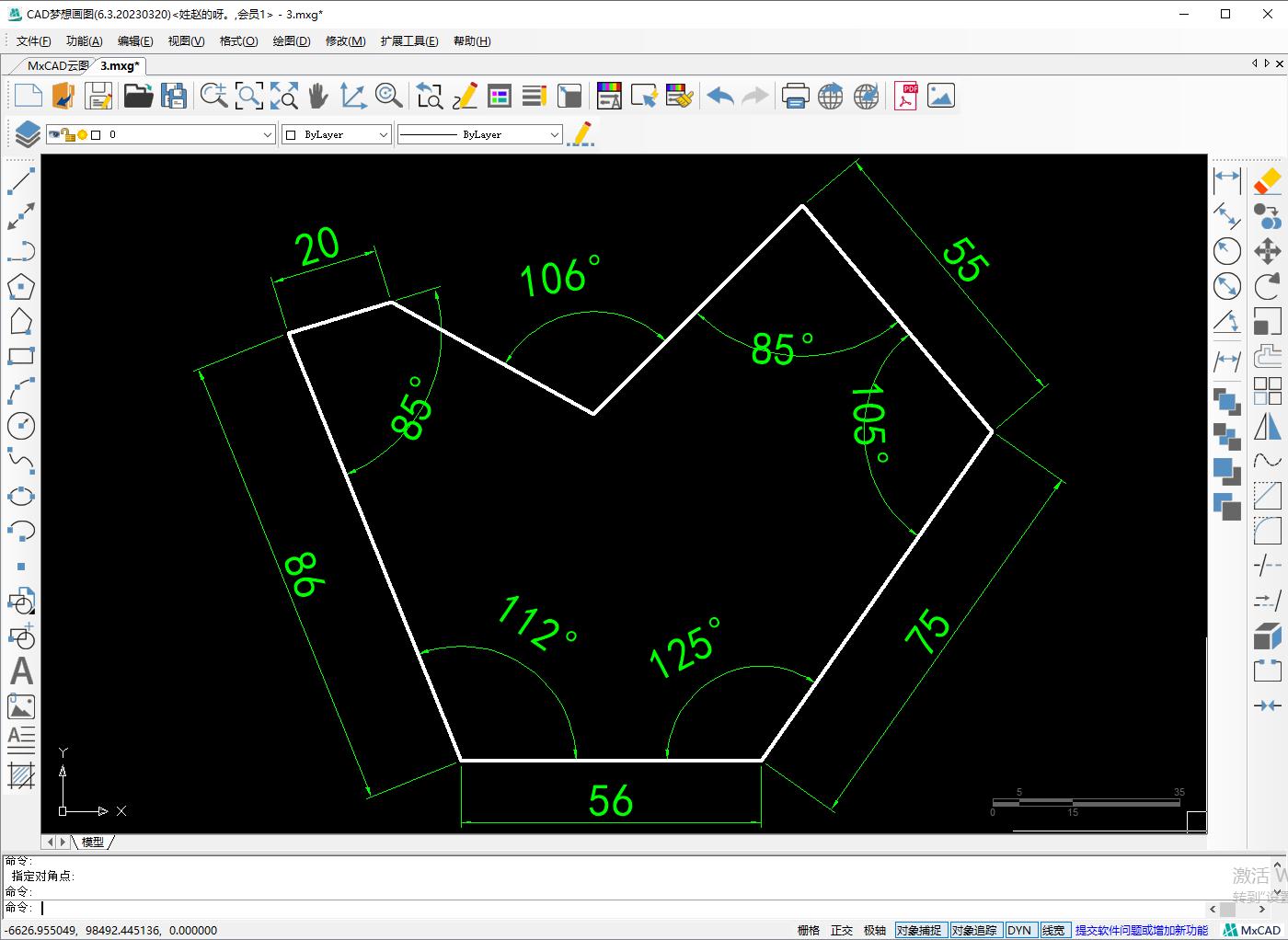

11.最后统一对象的属性和进行尺寸标注就可以了
