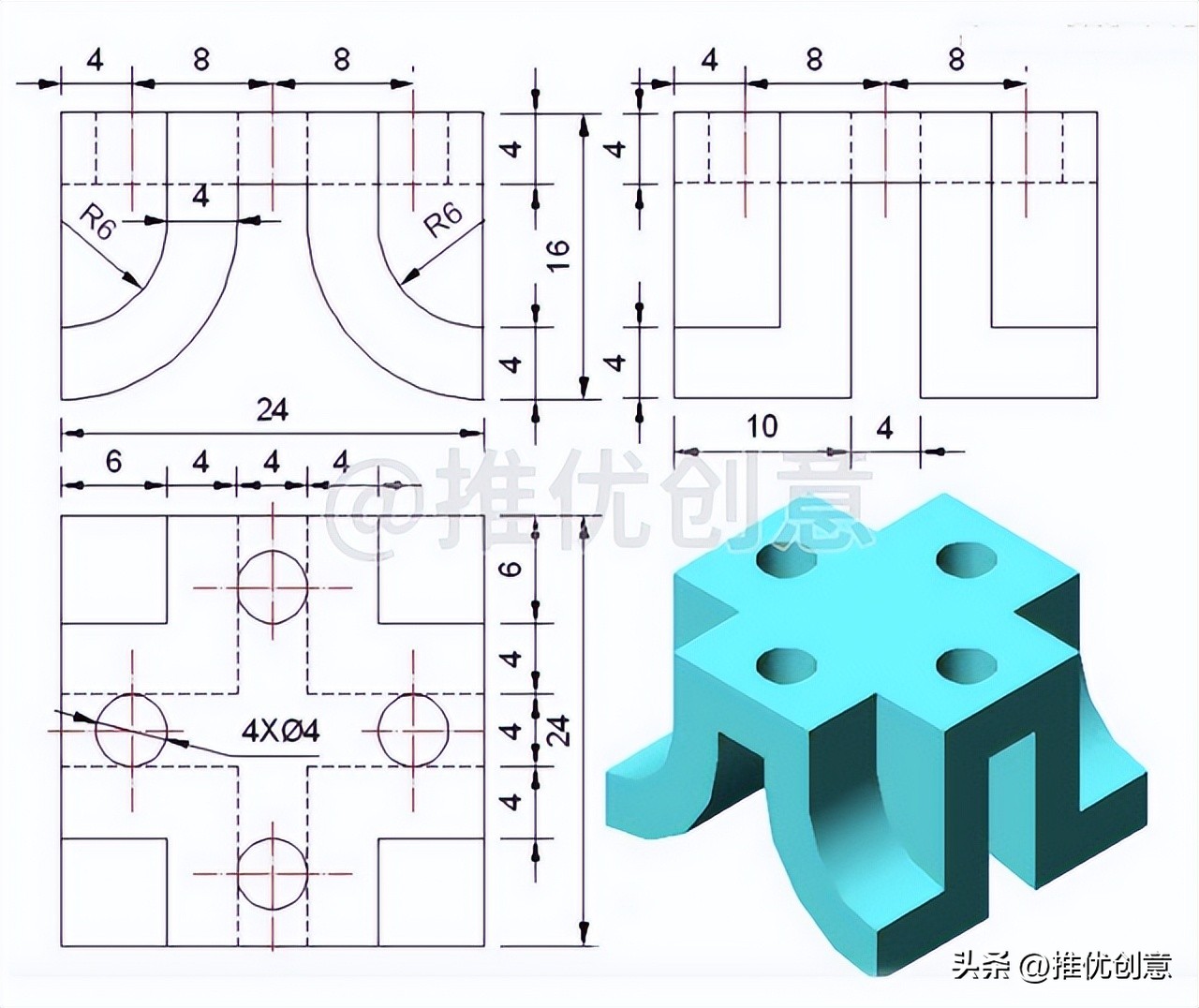

先看题目：根据三视图绘制三维实体。
20210512_01
一、分析与说明
1.1、对闭合图形、面域进行拉伸可以生成三维实体。
1.2、对三维实体进行并集、差集、交集操作可以得到新的三维实体。
20210512_01
二、详细绘制步骤

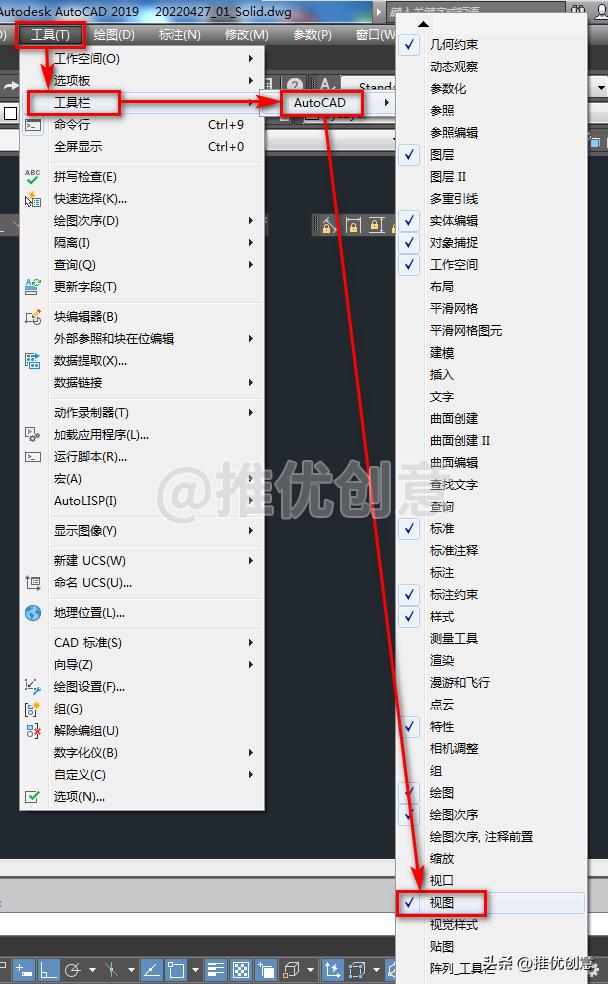

2.1、 为了操作的便捷，先调一个工具栏出来，菜单操作，工具 --> 工具栏 --> AutoCAD --> 视图。
20210512_01

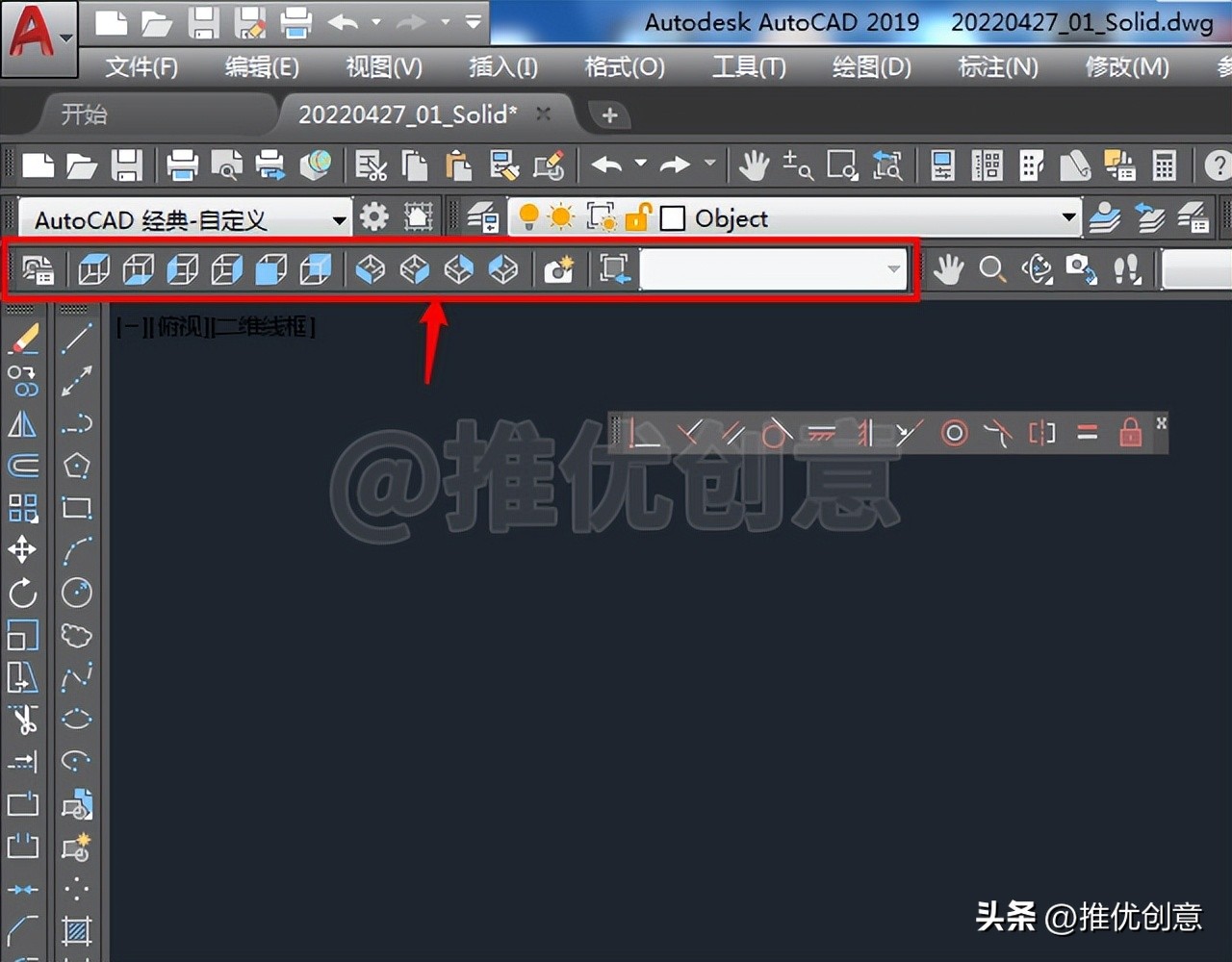

2.2、调出来的“视图”工具栏如下图。

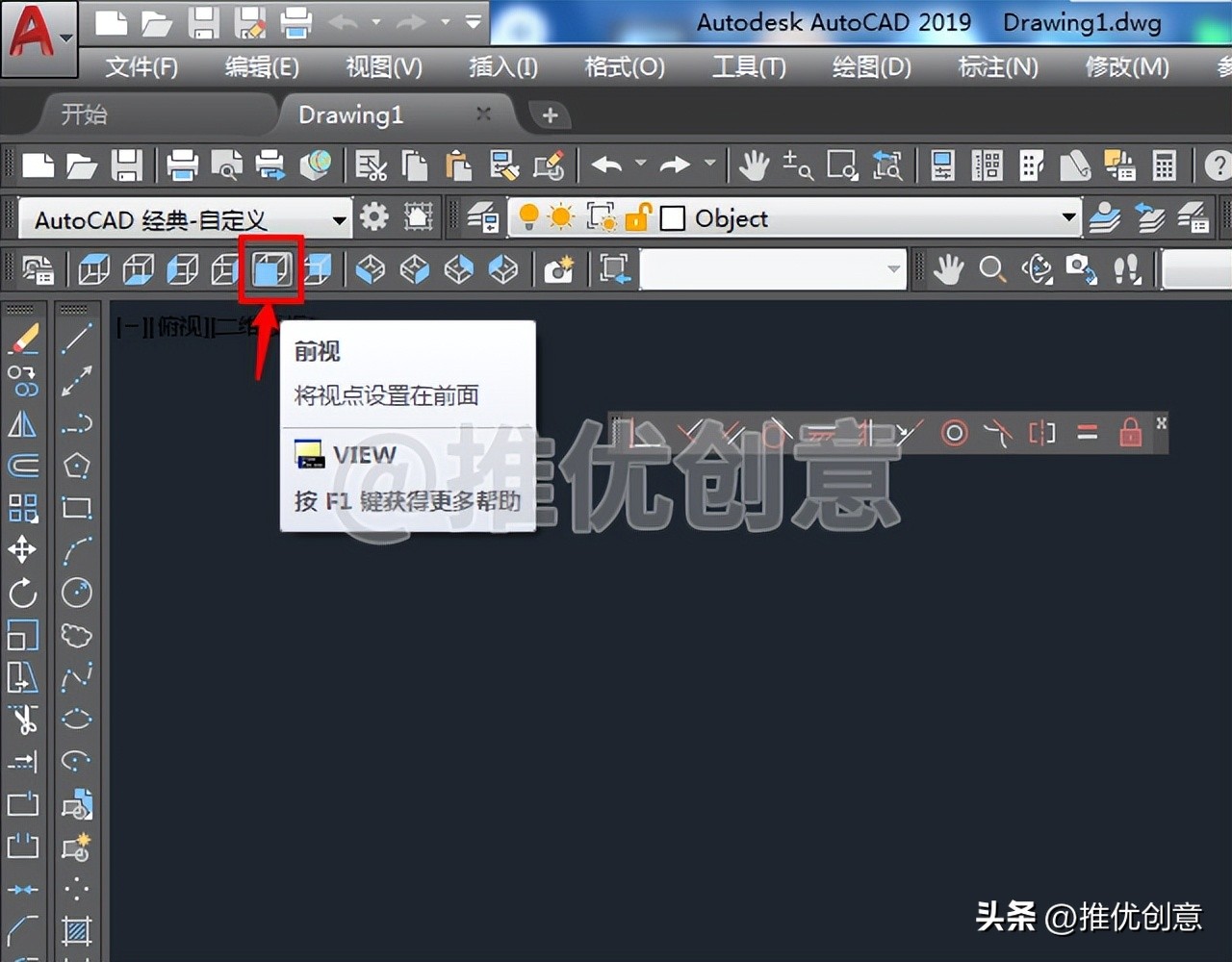

2.3、如下图所示，点击“前视”工具按钮，切换到前视图。

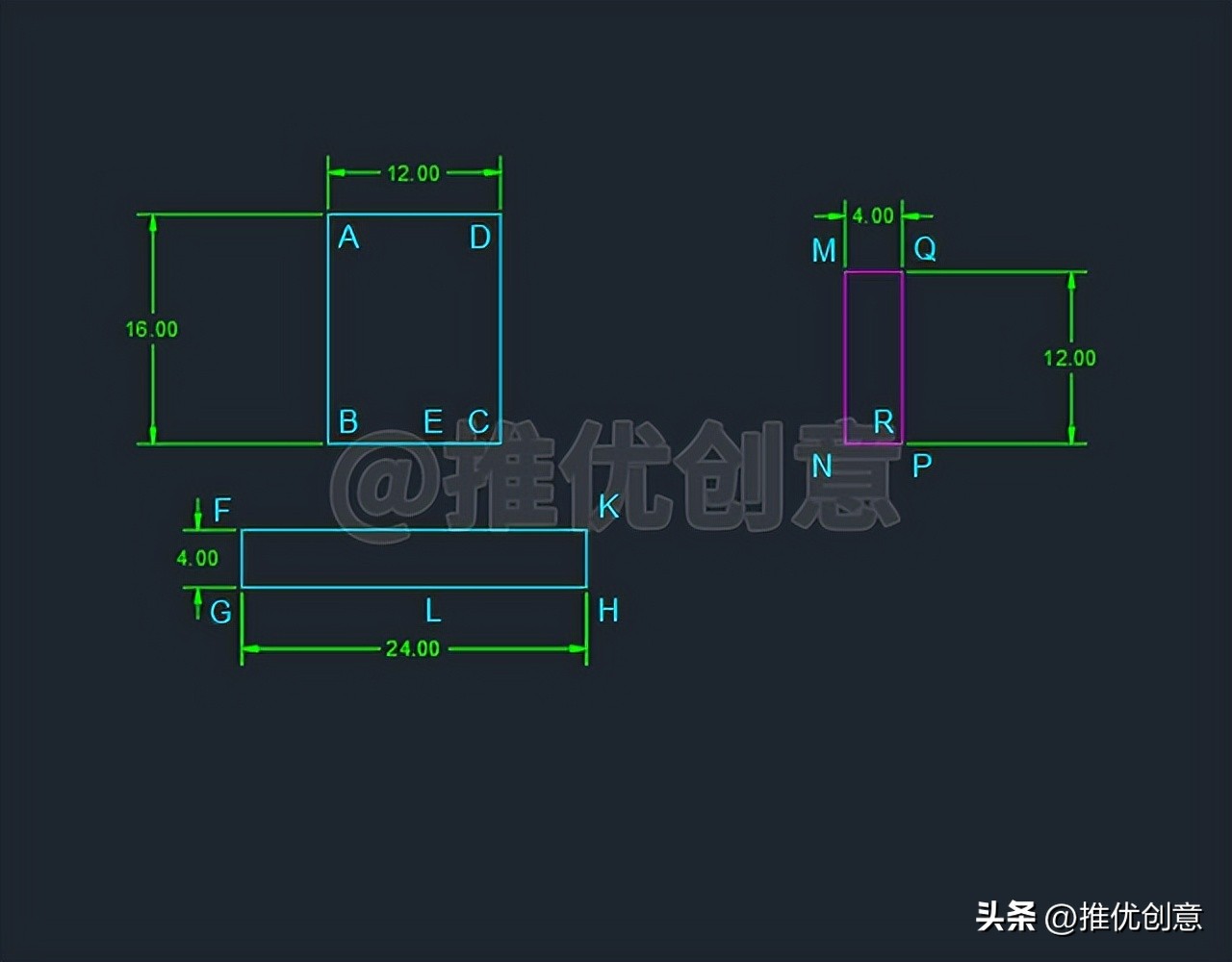

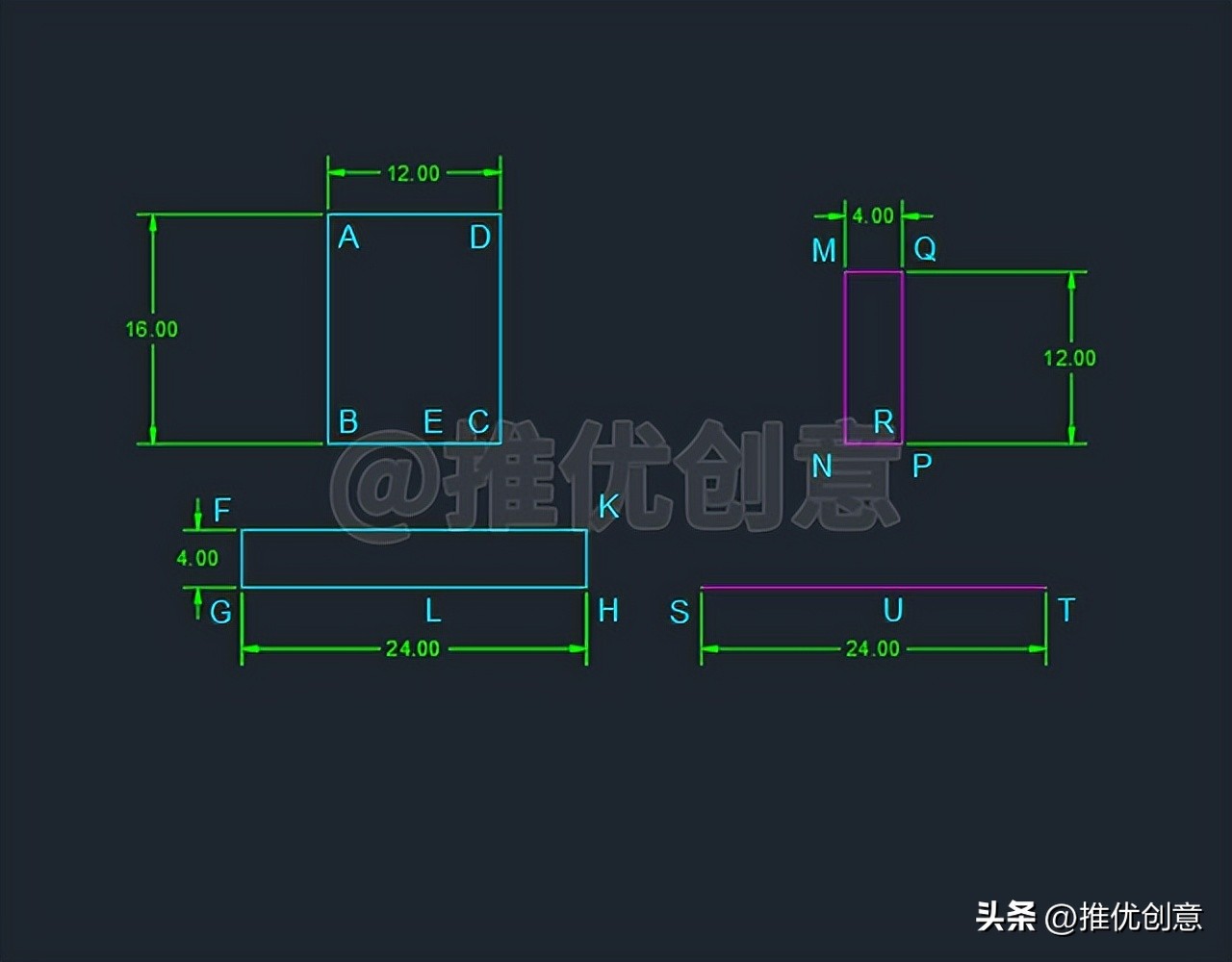

2.4、命令行输入“REC”后回车，启用“矩形”命令，绘制以下三个矩形。
青色矩形ABCD为12x16个单位，设边BC的中点为点E。
青色矩形FGHK为24x4个单位，设边GH的中点为点L。
红色矩形MNPQ为4x12个单位，设边NP的中点为点R。
2.5、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为24个单位的红色水平线段ST，设它的中点为点U。

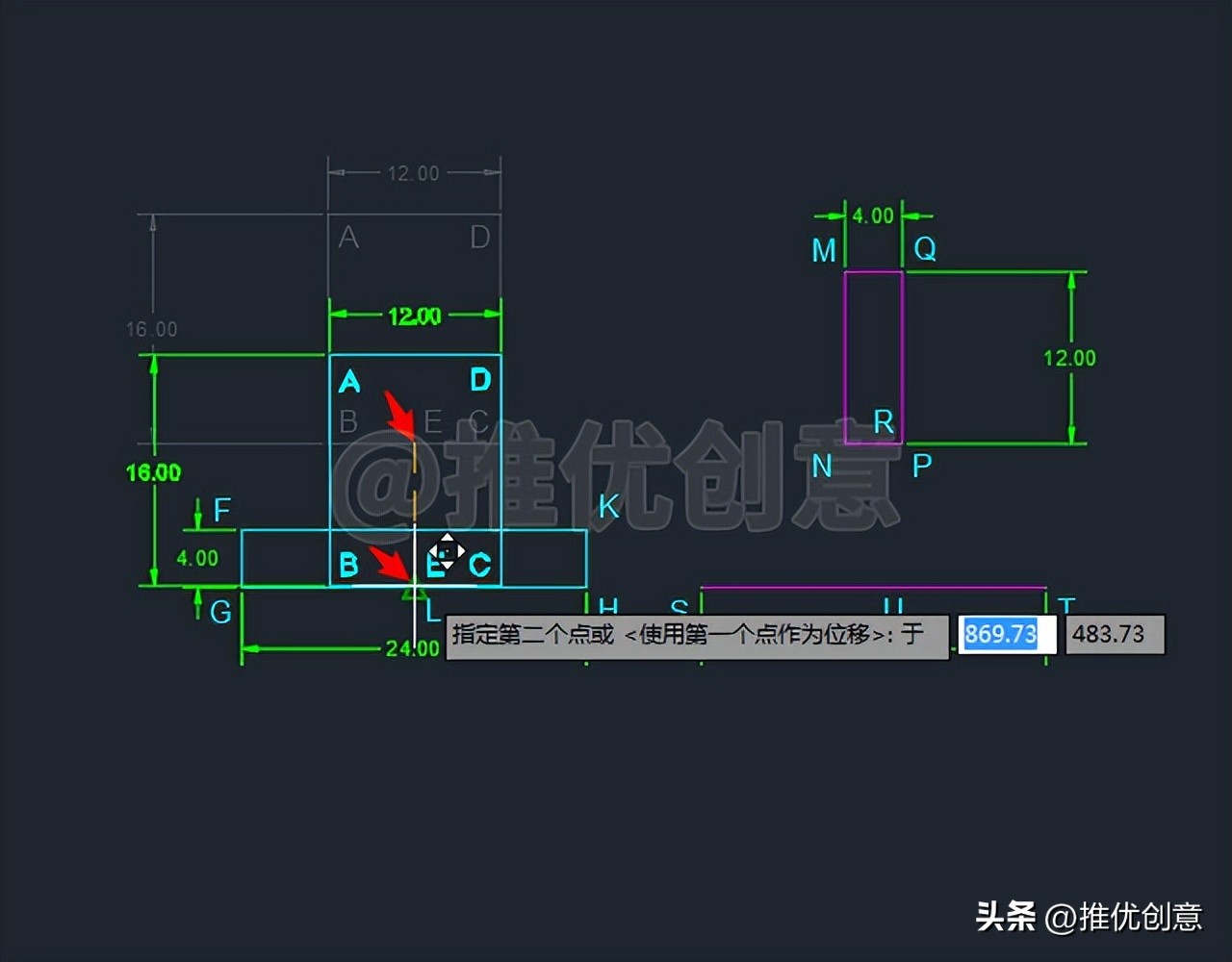

2.6、选中青色矩形ABCD，命令行输入“M”后回车，启用“移动”命令，捕捉边BC的中点E作为移动的基点，捕捉边GH的中点L作为移动的目标点，移动完成后两个矩形就水平居中对齐了，边BC的中点E与边GH的中点L重合。

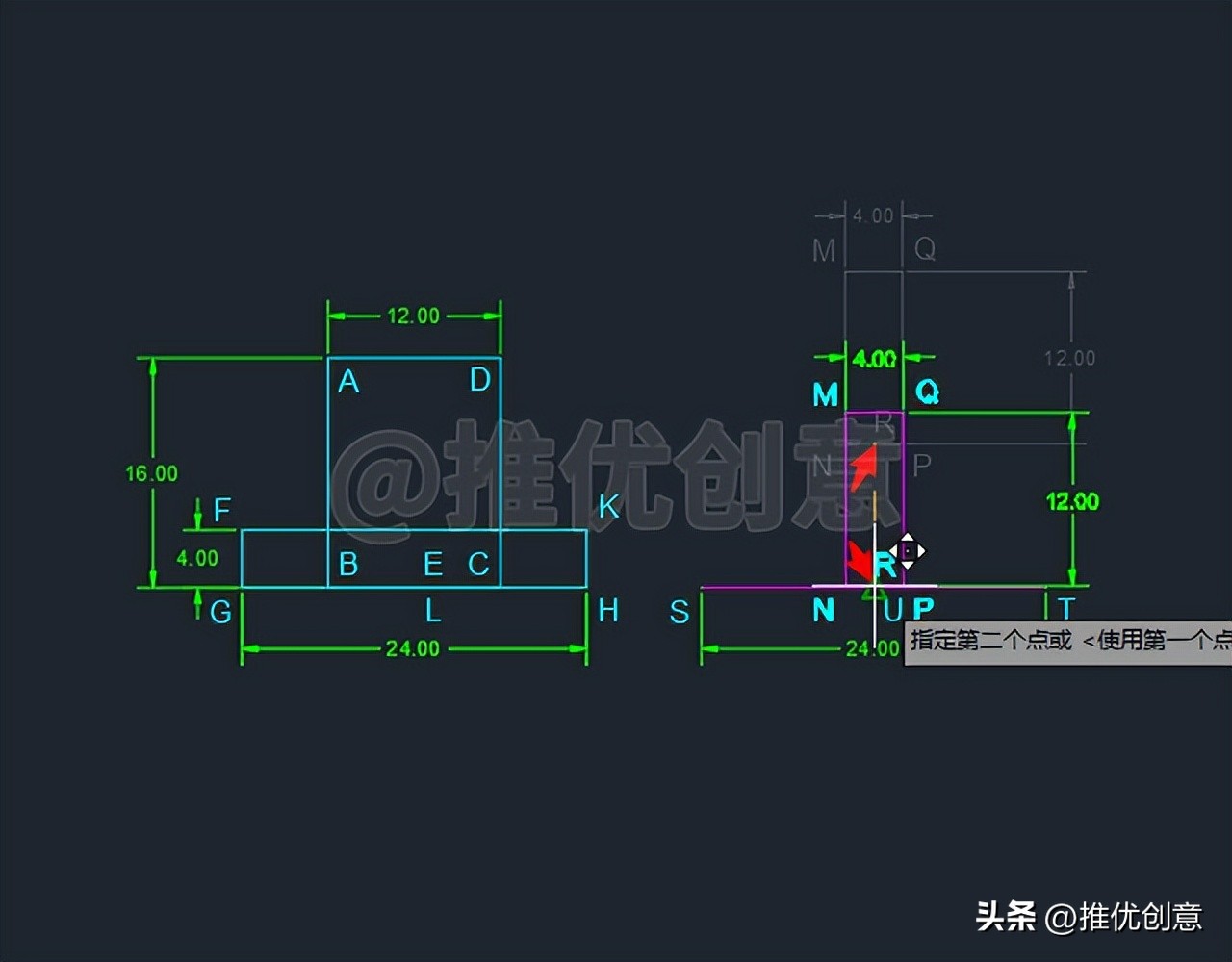

2.7、选中红色矩形MNPQ，命令行输入“M”后回车，启用“移动”命令，捕捉边NP的中点R作为移动的基点，捕捉红色水平线段ST的中点U作为移动的目标点，移动完成后红色矩形MNPQ就与红色水平线段ST水平居中对齐了，边NP的中点R与红色水平线段ST的中点U重合。

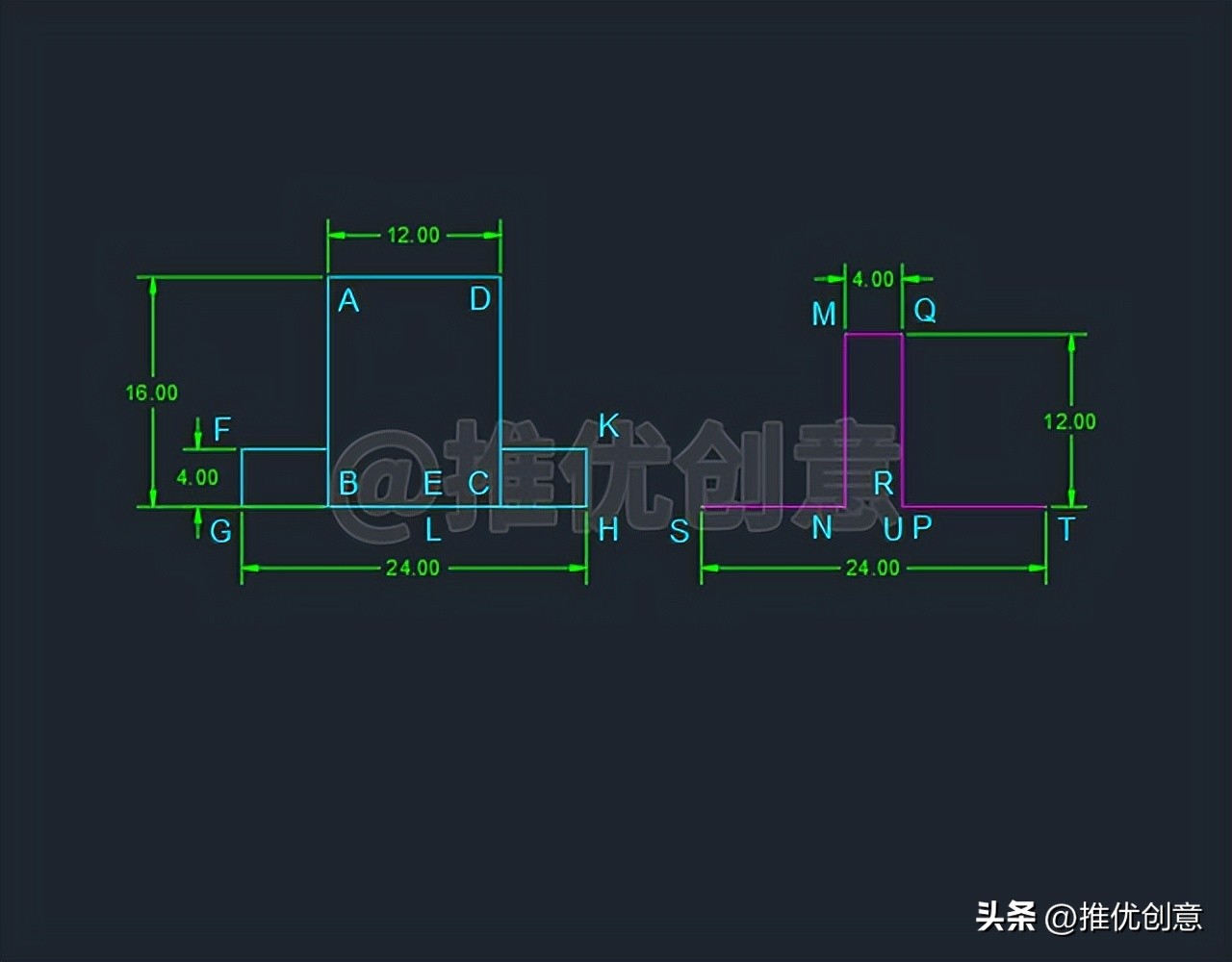

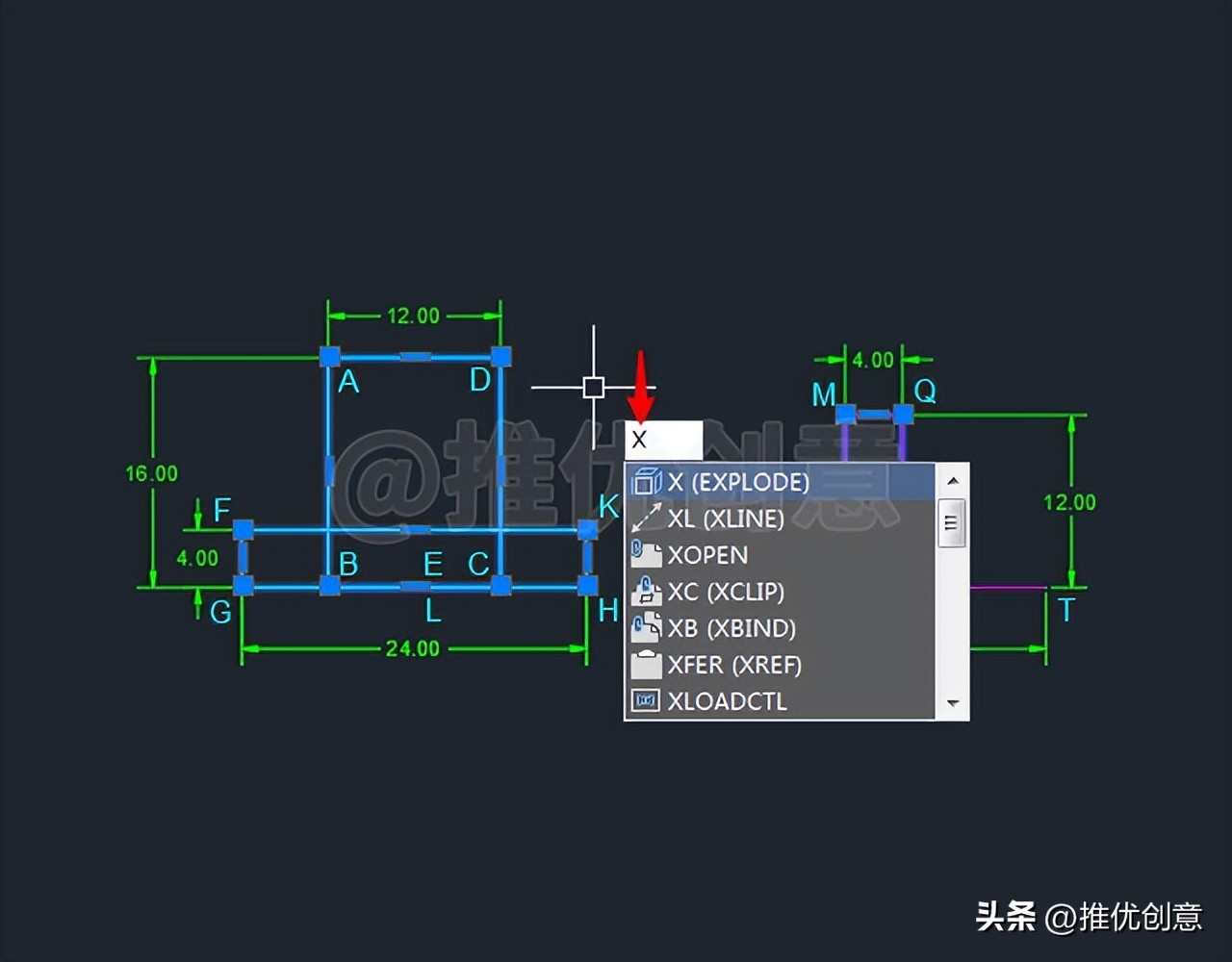

2.8、选中青色矩形ABCD、青色矩形FGHK、红色矩形MNPQ，命令行输入“X”后回车，启用“分解”命令，将三个矩形分解。

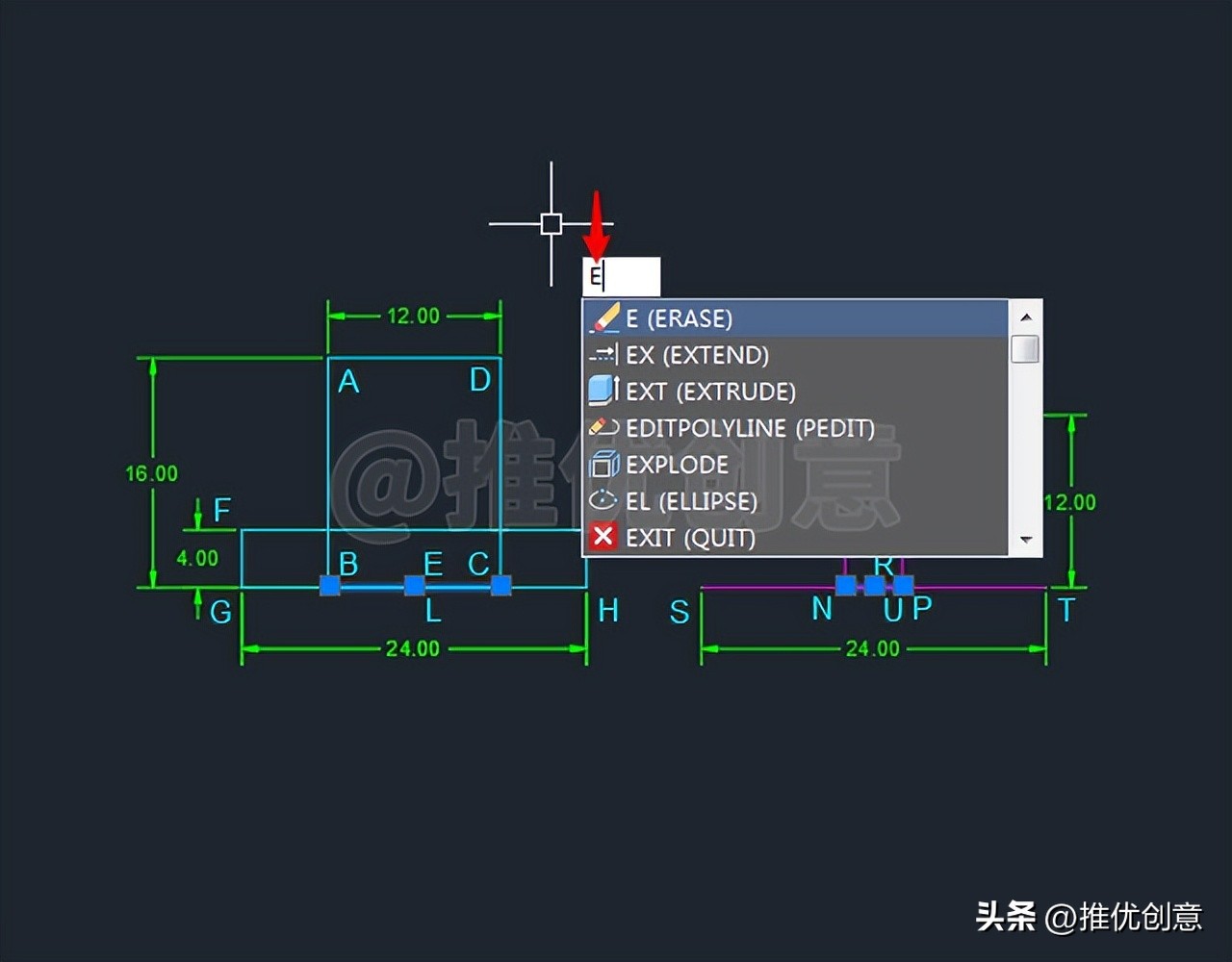

2.9、选中青色线段BC、红色线段NP，命令行输入“E”后回车，启用“删除”命令，将两条线段删除掉。
2.10、命令行输入“TR”后回车，启用“修剪”命令，对青色水平线段FK、红色水平线段ST进行修剪，完成后如下图。

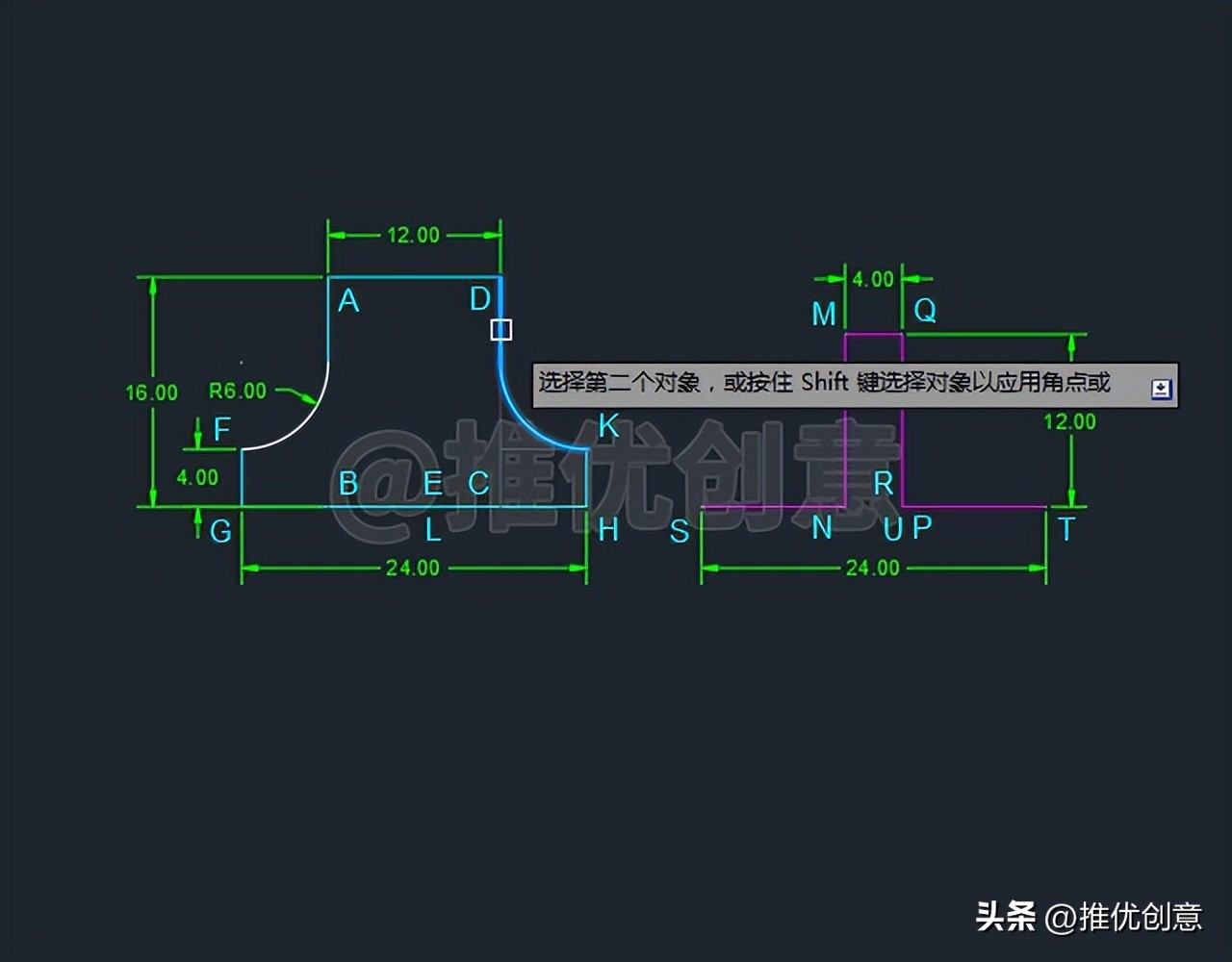

2.11、命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角半径值“6”后回车，对青色竖直线段AB与左边的青色水平线段FK倒圆角；对青色竖直线段DC与右边的青色水平线段FK倒圆角。

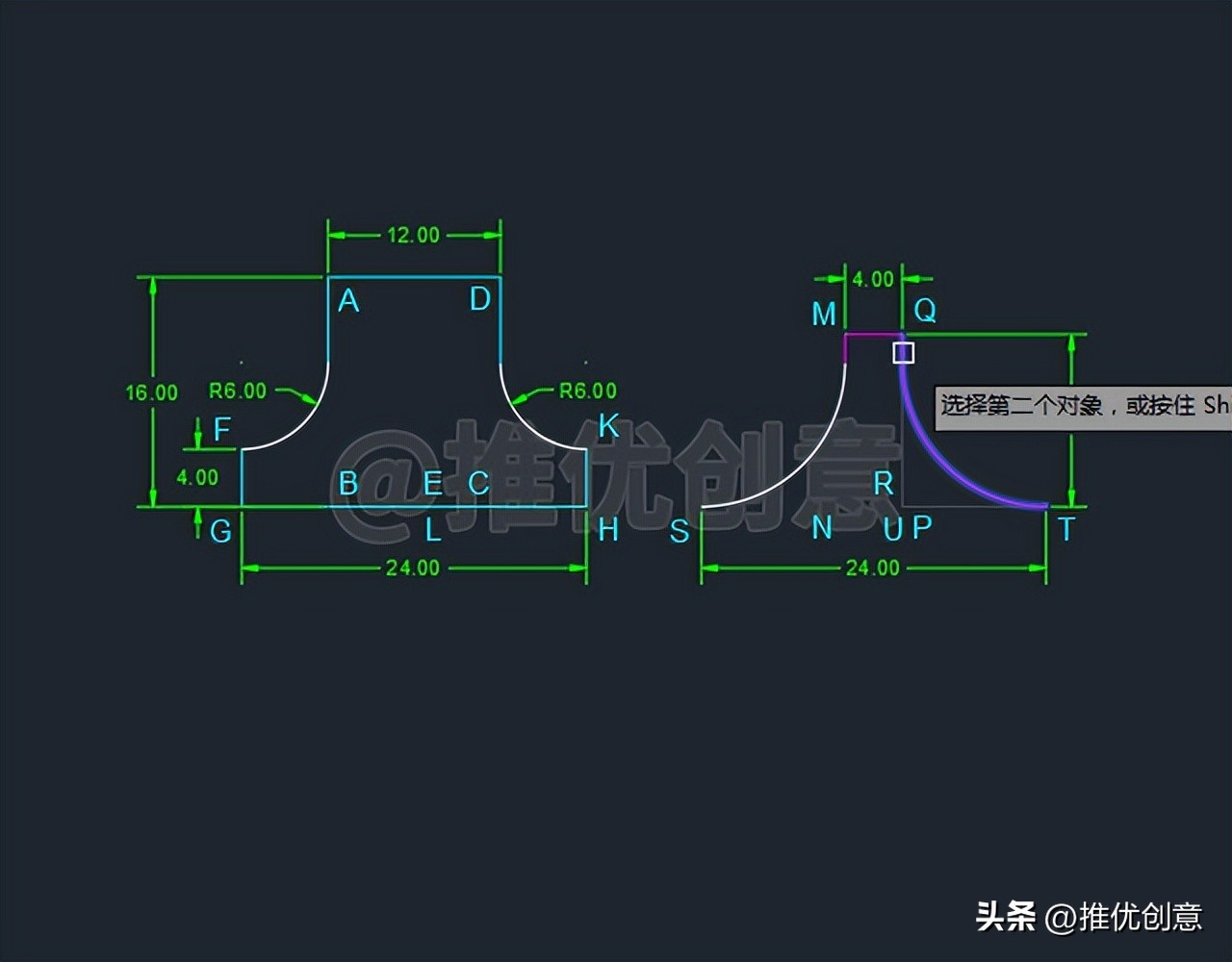

2.12、直接 回车，再次启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角半径值“10”后回车，对红色竖直线段MN与左边的红色水平线段ST倒圆角；对红色竖直线段QP与右边的红色水平线段ST倒圆角。

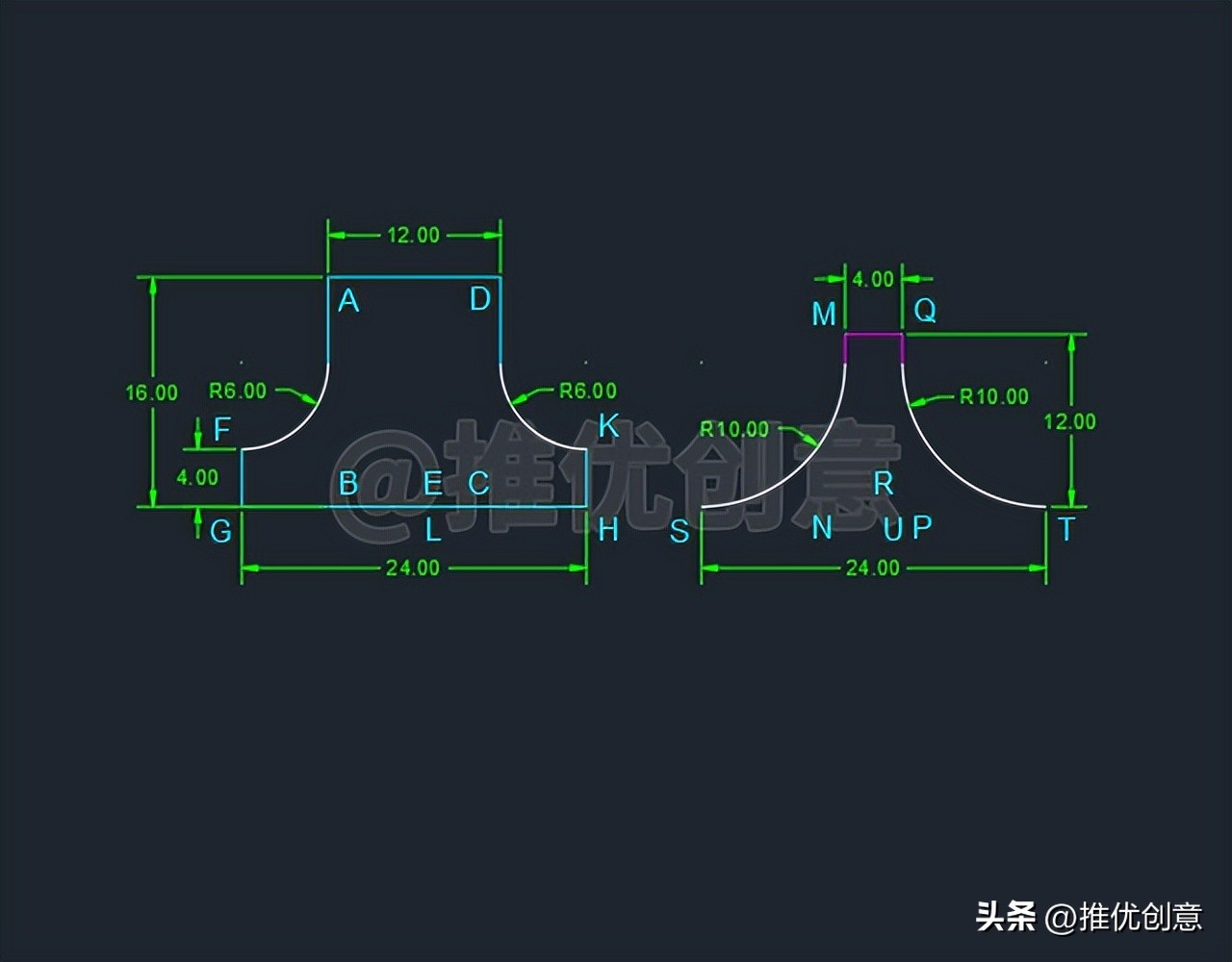

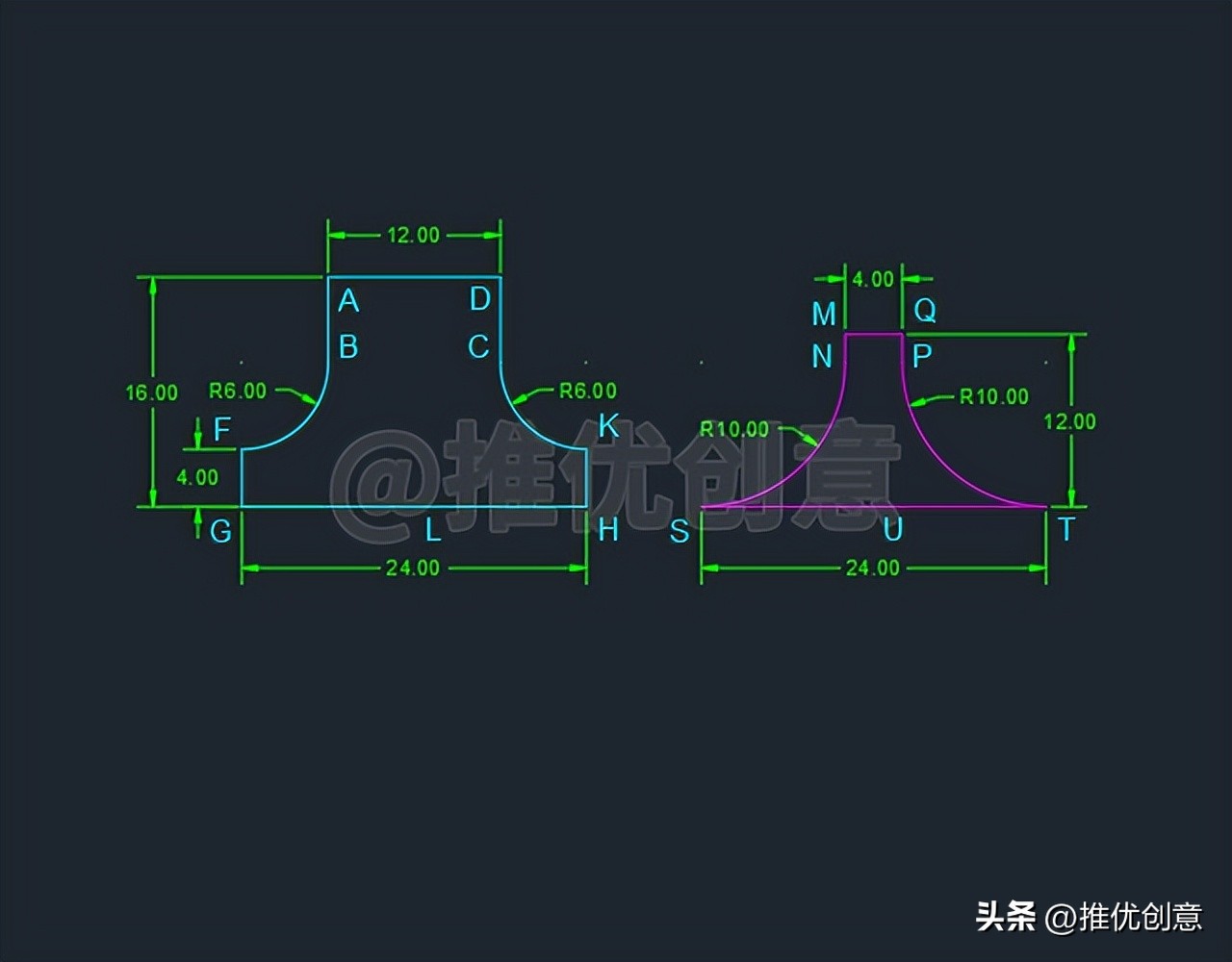

2.13、两次倒圆角完成后如下图。

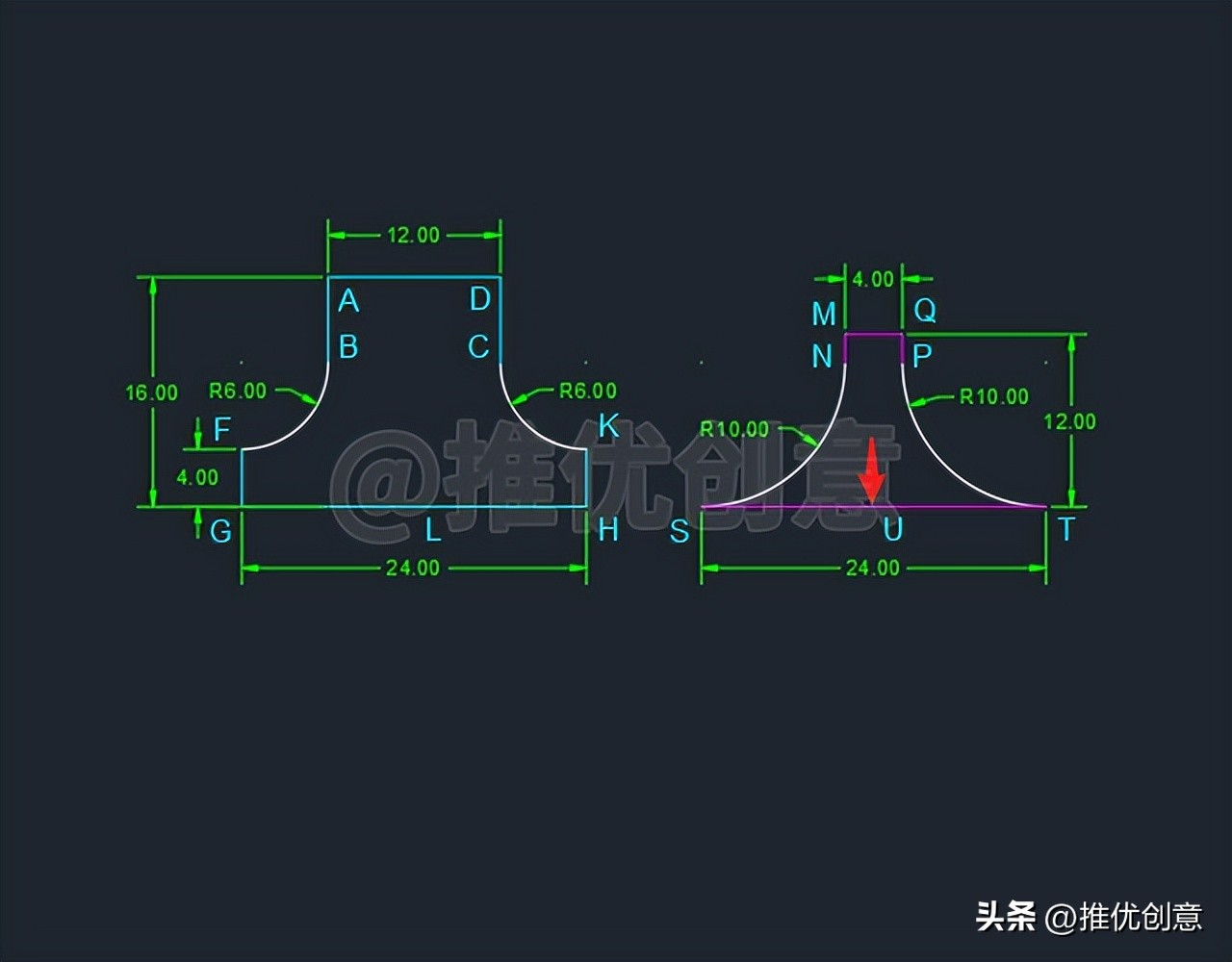

2.14、命令行输入“L”后回车，启用“直线”命令，捕捉点S、点T绘制红色水平线段ST。

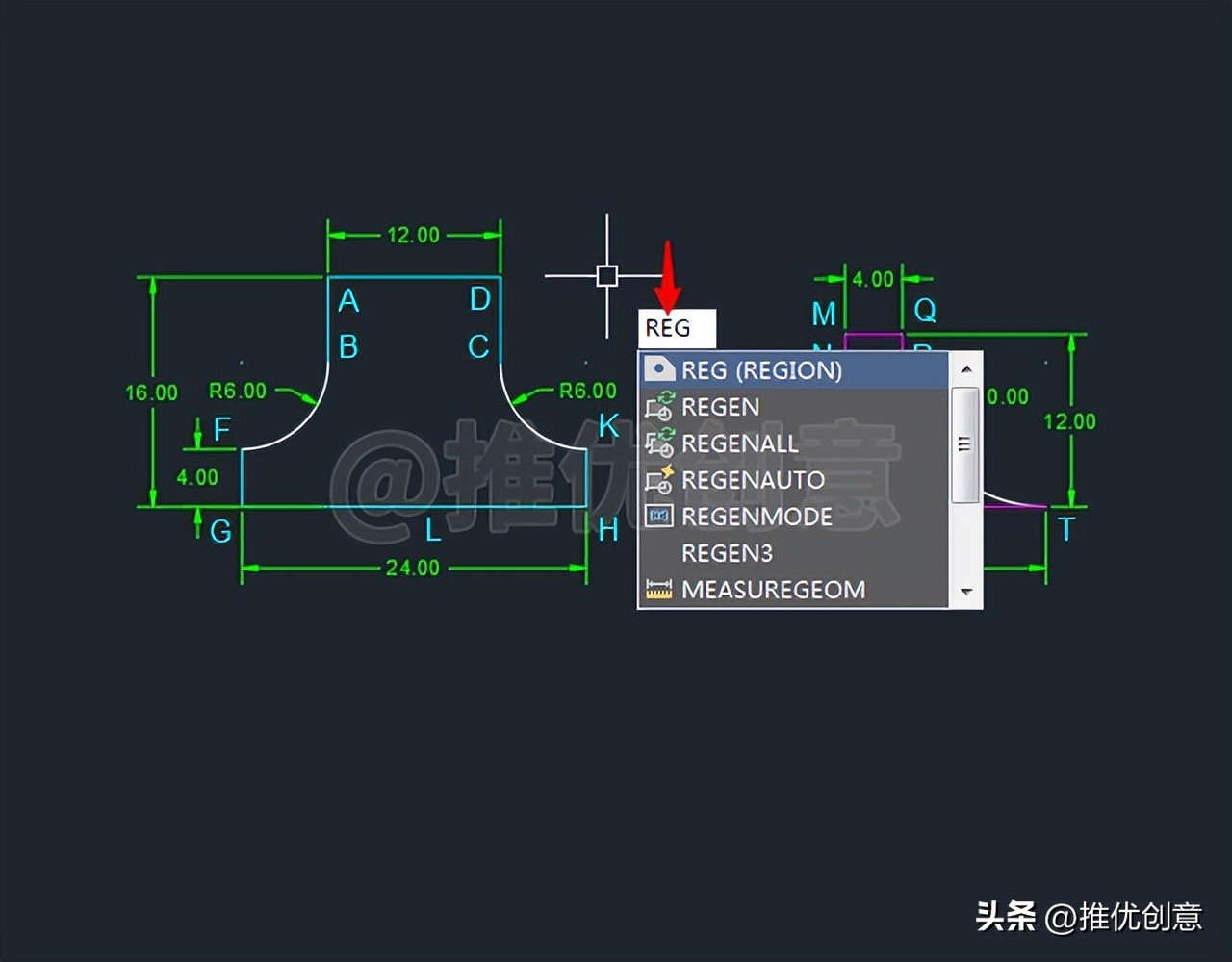

2.15、命令行输入“REG”后回车，启用“面域”命令。

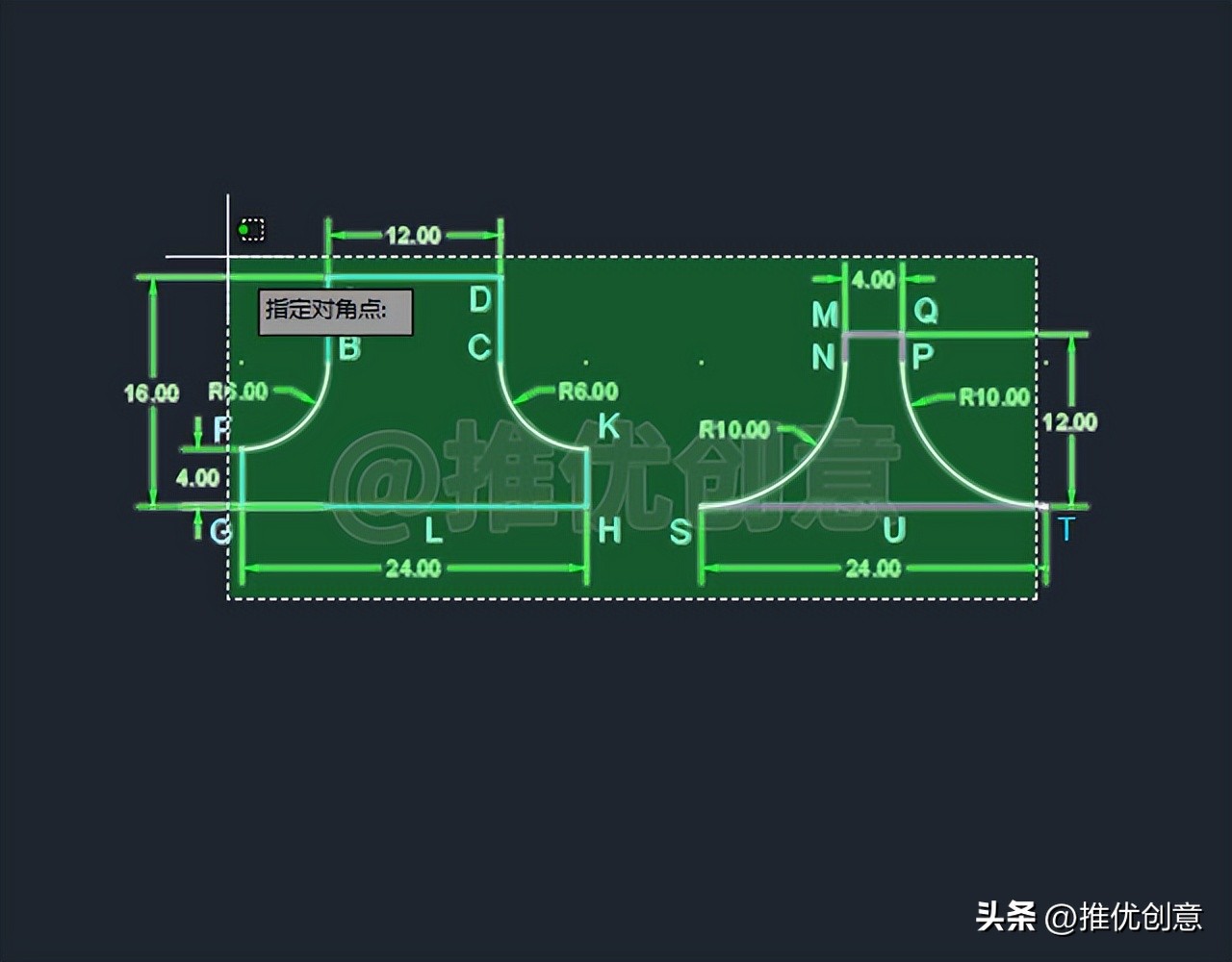

2.16、交叉框选所有对象作为要创建面域的对象后回车。
2.17、这样就创建了一个青色面域，一个红色面域。

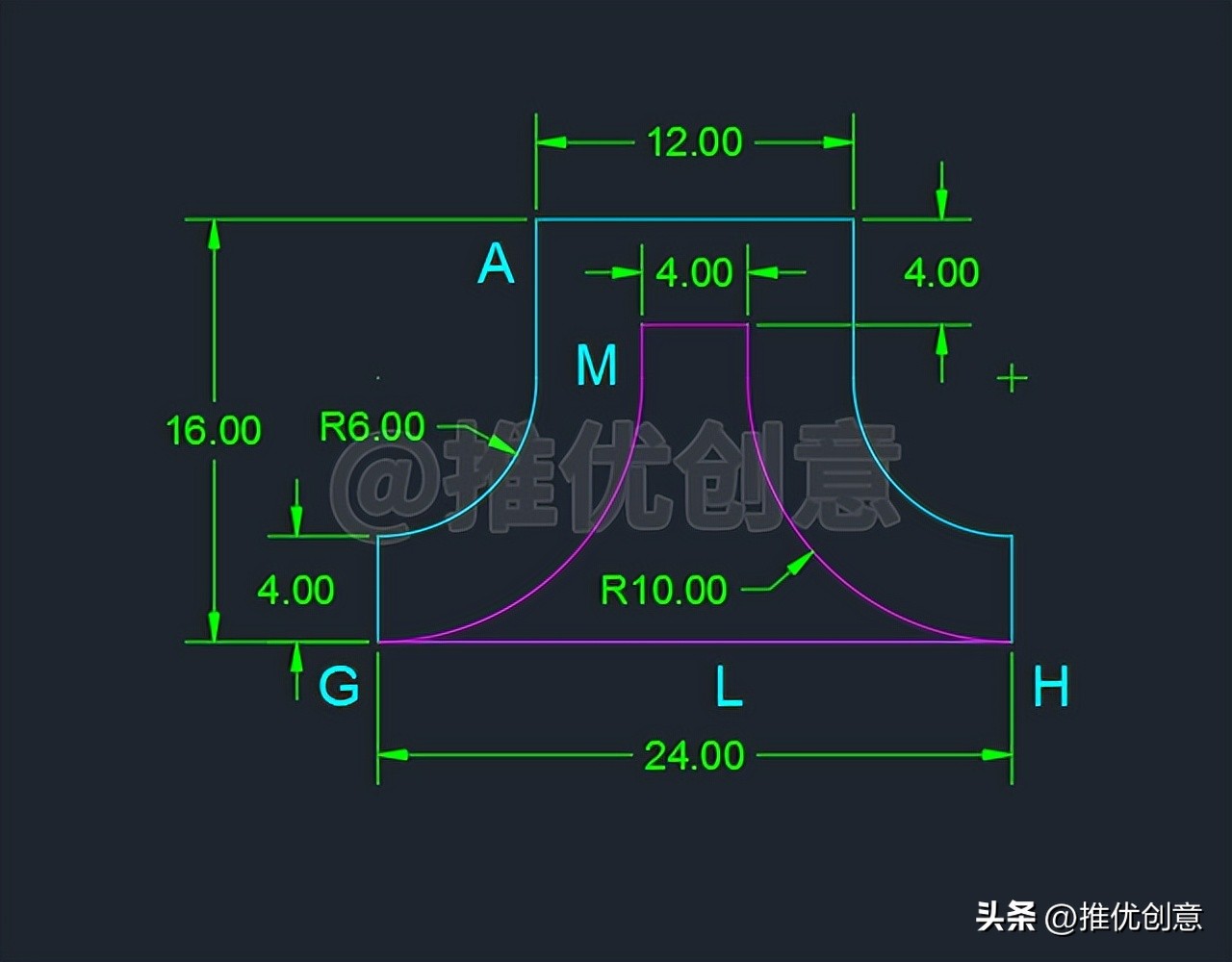

2.18、选中红色面域，命令行输入“M”后回车，启用“移动”命令，捕捉边ST的中点U作为移动的基点，捕捉边GH的中点L作为移动的目标点。
2.19、 移动完成后两个面域就水平居中对齐了，边ST的中点U与边GH的中点L重合，设青色面域为青色面域A，红色面域为红色面域M。

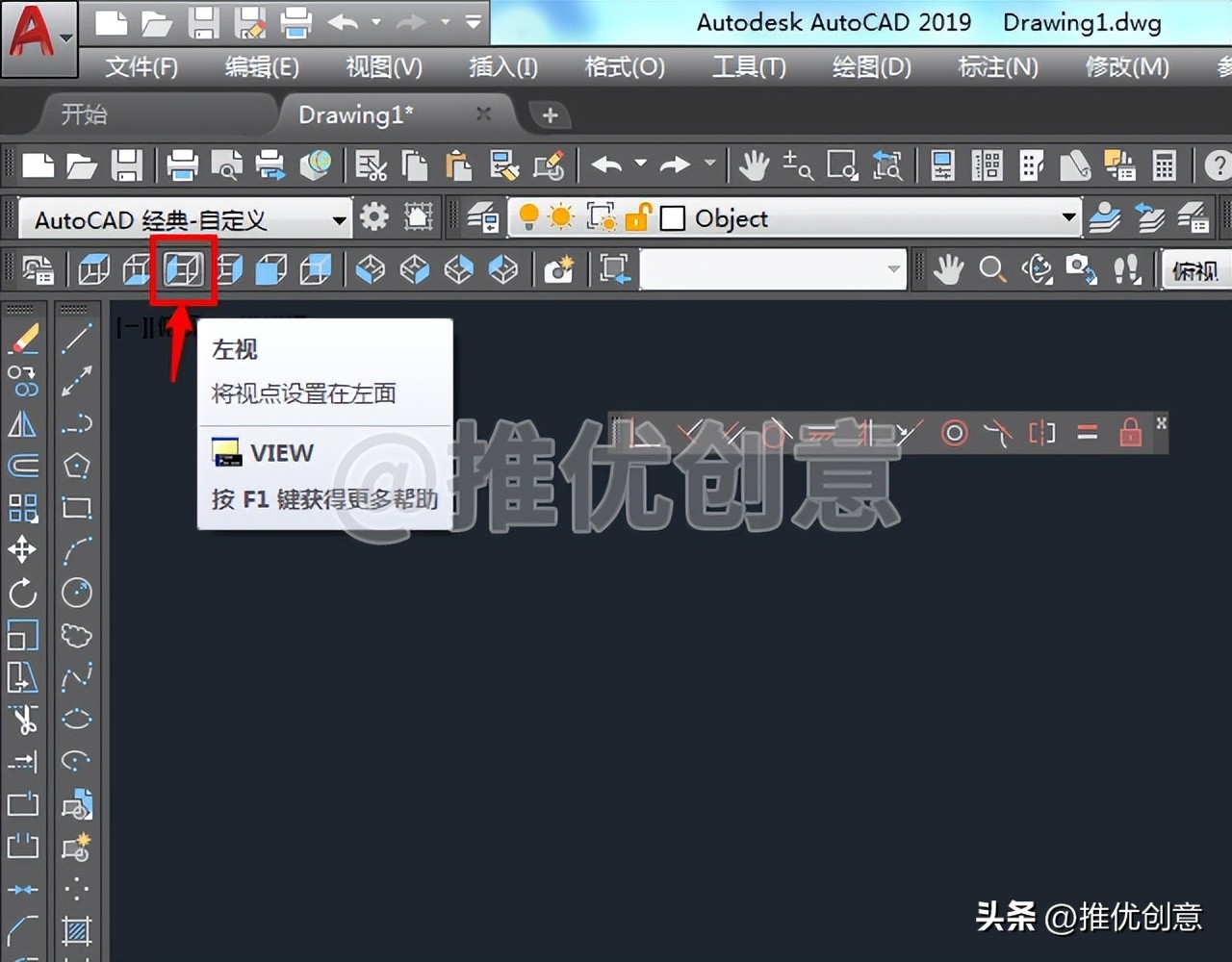

2.20、如下图所示，点击“左视”工具按钮，切换到左视图。

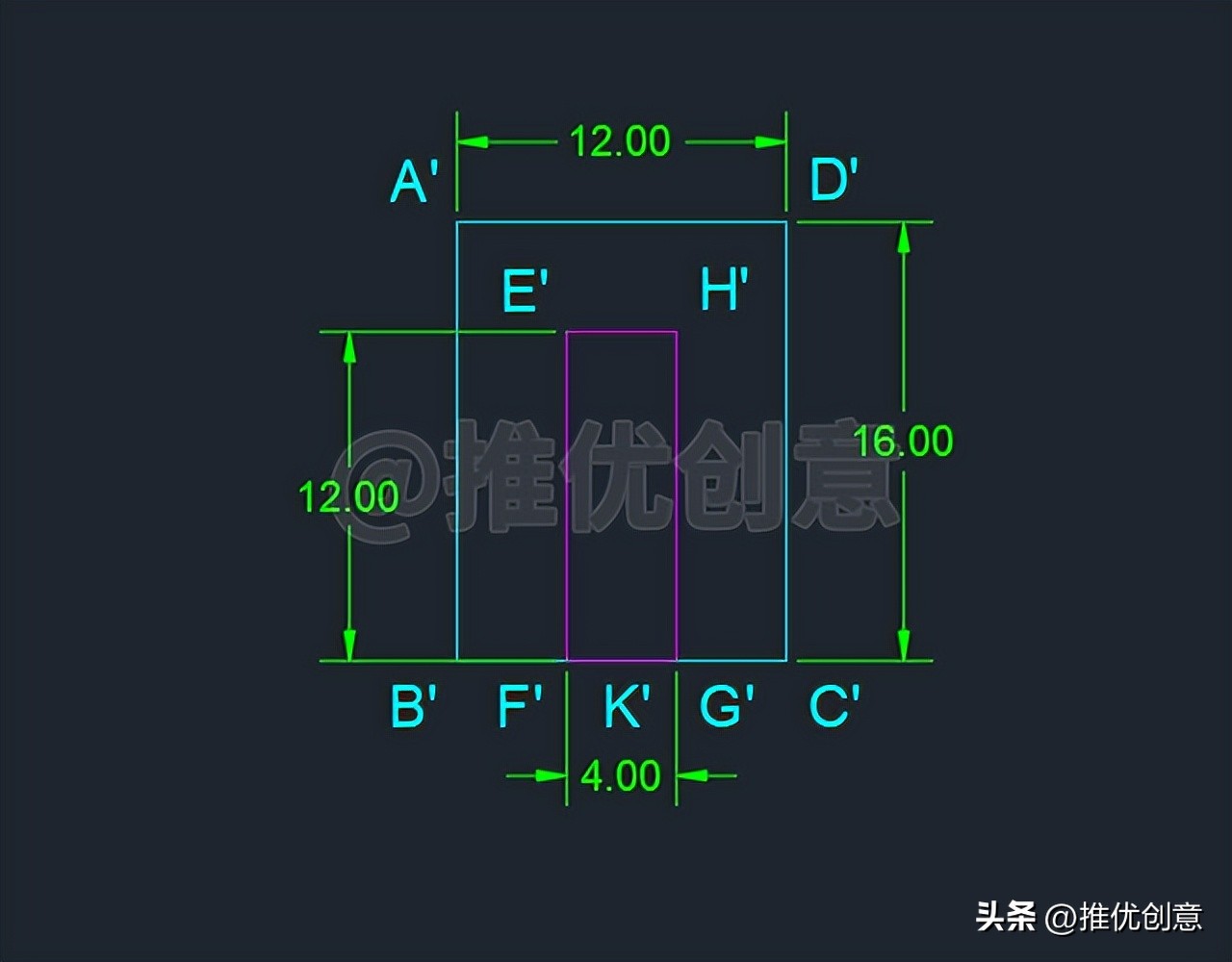

2.21、命令行输入“REC”后回车，启用“矩形”命令，绘制以下一个12x16个单位的青色矩形A'B'C'D'，一个4x12个单位的红色矩形E'F'G'H'，使边F'G'的中点与边B'C'的中点K'重合。

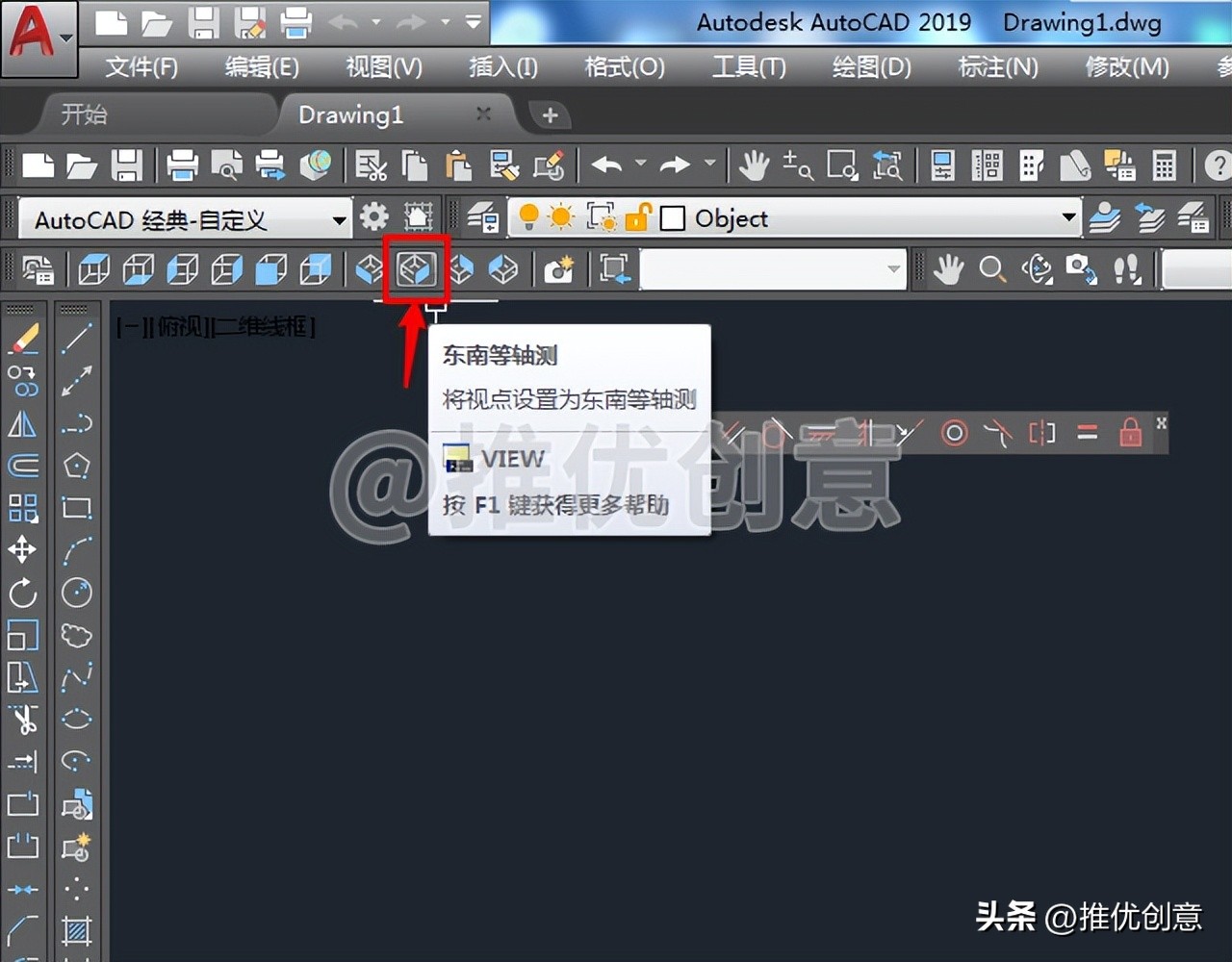

2.22、如下图所示，点击“东南等轴测”工具按钮，切换到“东南等轴测”三维视图。

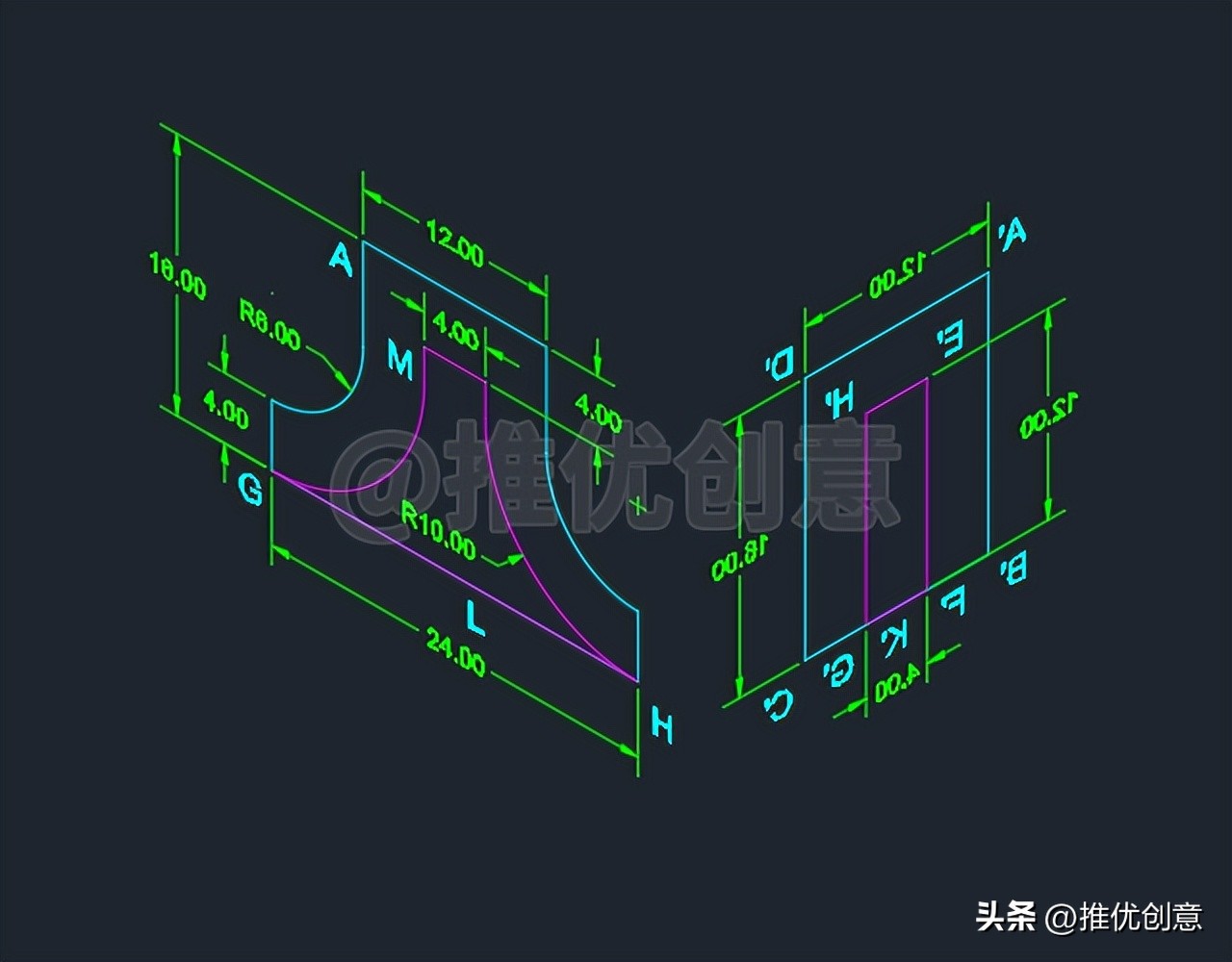

2.23、切换到“东南等轴测”三维视图后如下图。
2.24、命令行输入“E”后回车，启用“删除”命令，将所有的尺寸标注删除掉，完成后如下图。

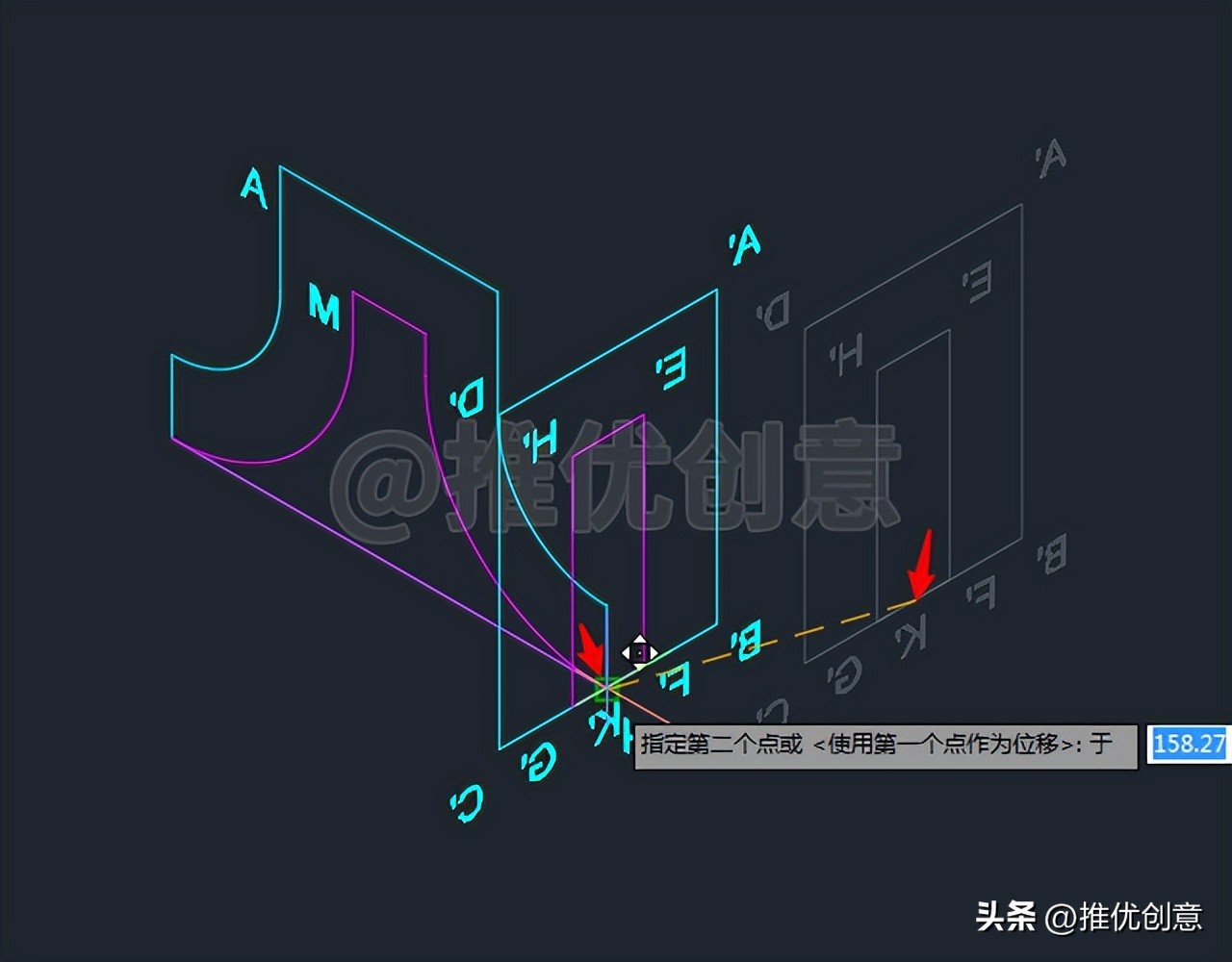

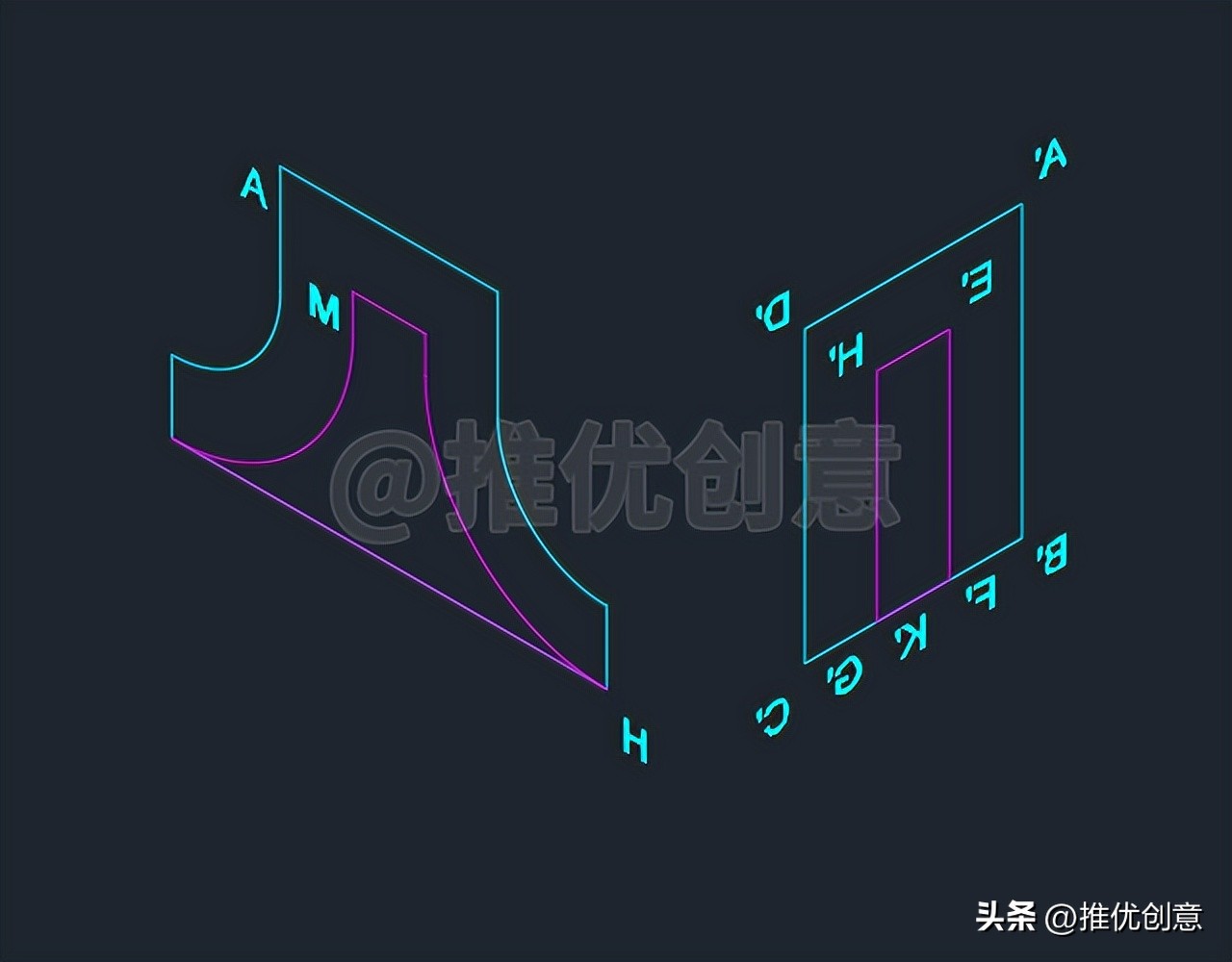

2.25、选中青色矩形A'B'C'D'、红色矩形E'F'G'H'，命令行输入“M”后回车，启用“移动”命令，捕捉边B'C'的中点K'作为移动的基点，捕捉端点H作为移动的目标点。

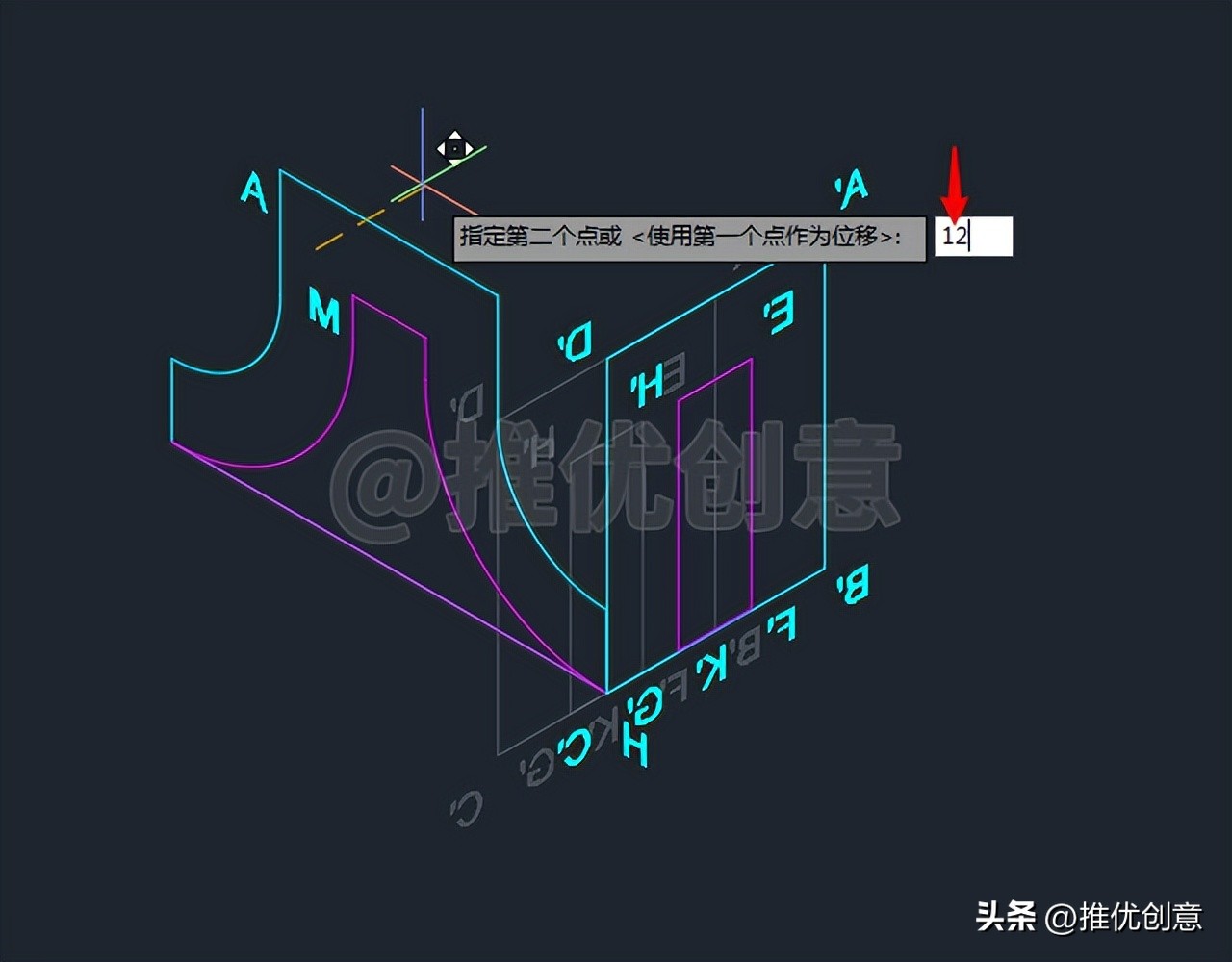

2.26、直接 回车，再次启用“移动”命令，输入“P”后回车，选中上次选中的对象（即选中青色矩形A'B'C'D'、红色矩形E'F'G'H'），在绘图区任意位置单击拾取一点作为移动的基点，向后移动光标，输入移动的距离值“12”后回车，这样就又将两个矩形向后移动了12个单位。

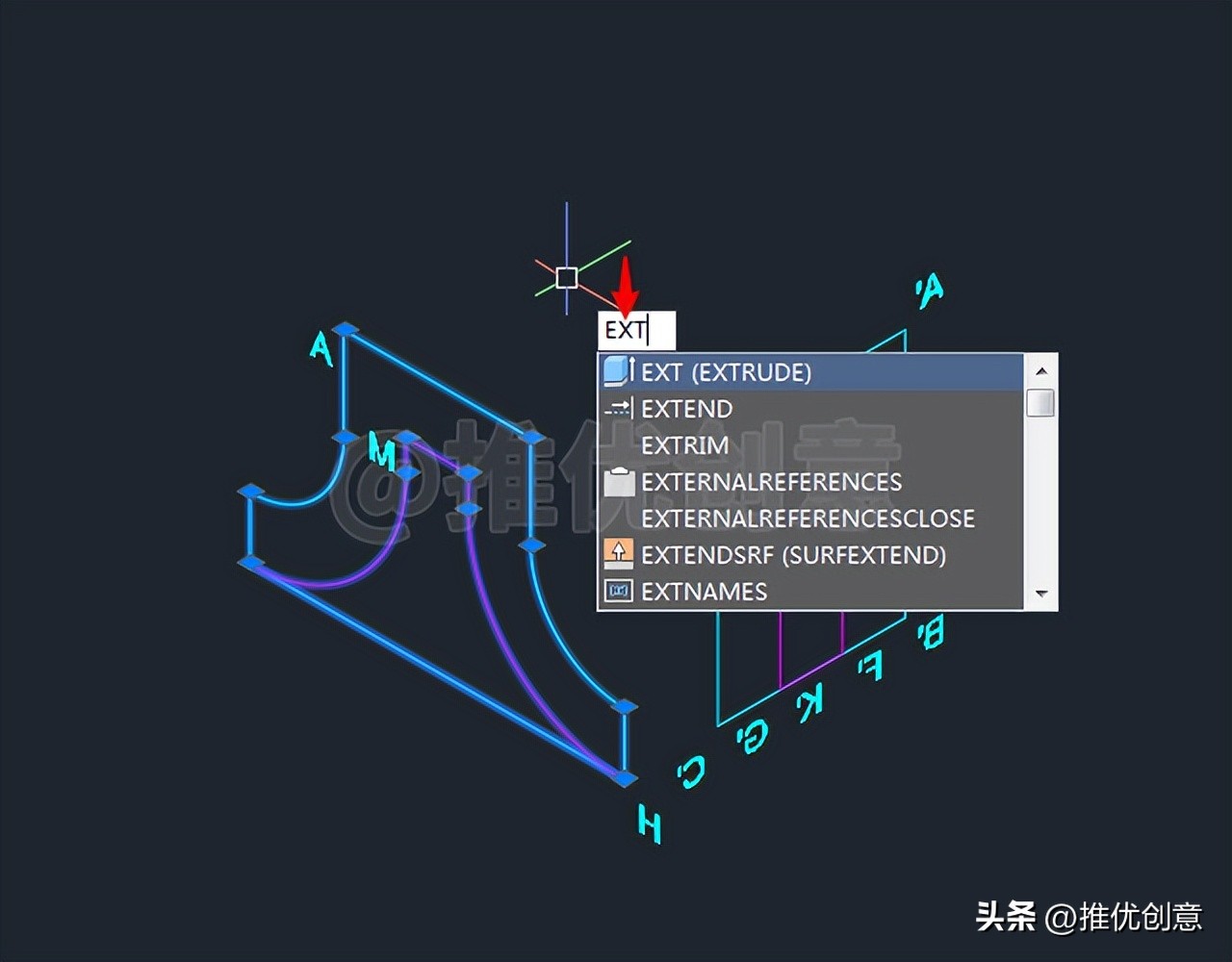

2.27、选中 青色面域A 、 红色面域M ，命令行输入“ EXT ”后回车，启用“ 拉伸 ”命令。
2.28、向后移动光标，输入拉伸的高度值“24”后回车。
2.29、这样就将 青色面域A 、 红色面域M 拉伸成了一个青色三维实体A，一个红色三维实体M。

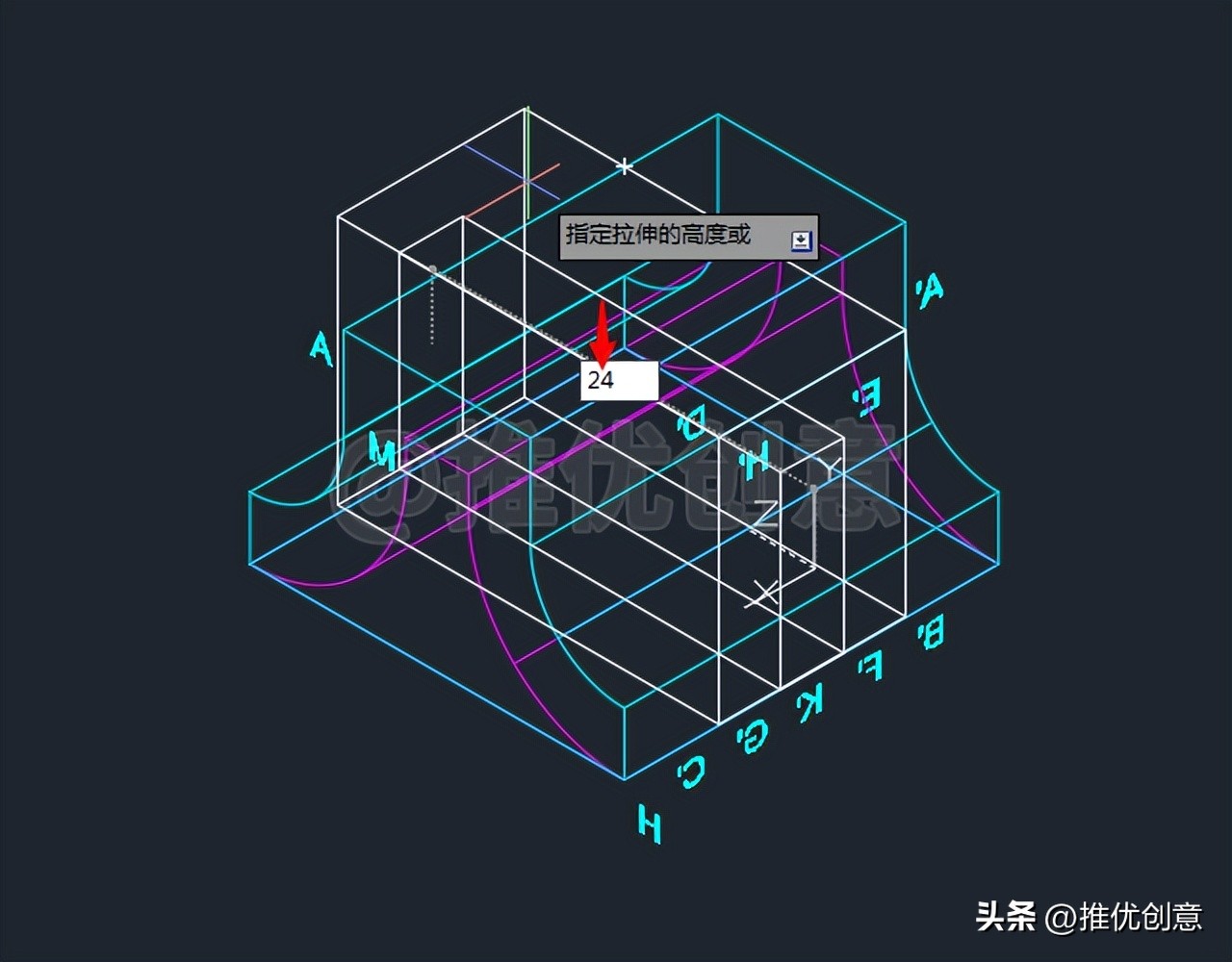

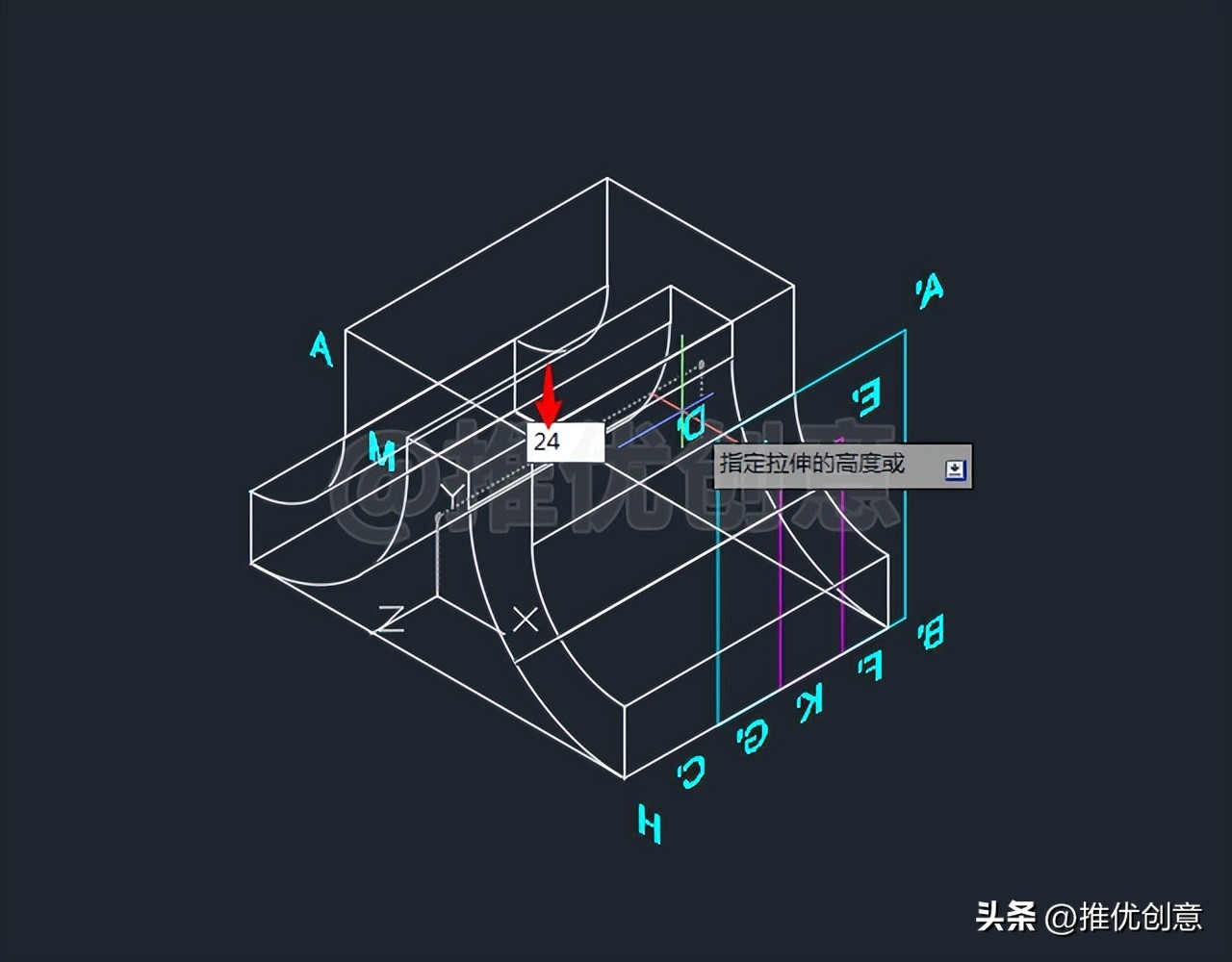

2.30、选中青色矩形A'B'C'D'、红色矩形E'F'G'H'，命令行输入“EXT”后回车，启用“拉伸”命令，向左移动光标，输入拉伸的高度值“24”后回车。

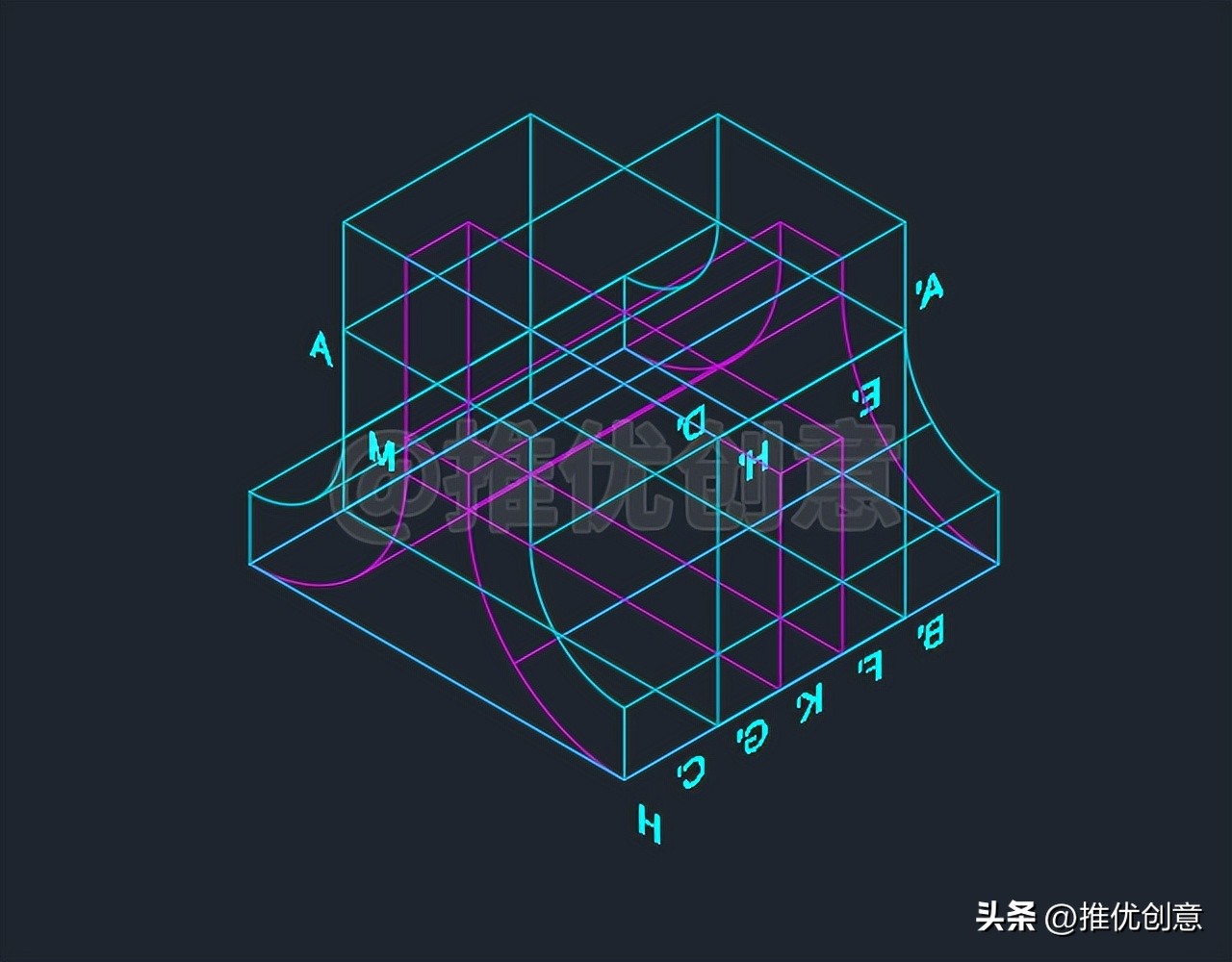

2.31、这样就将青色矩形A'B'C'D'、红色矩形E'F'G'H'拉伸成了一个青色长方体A'，一个红色长方体E'。

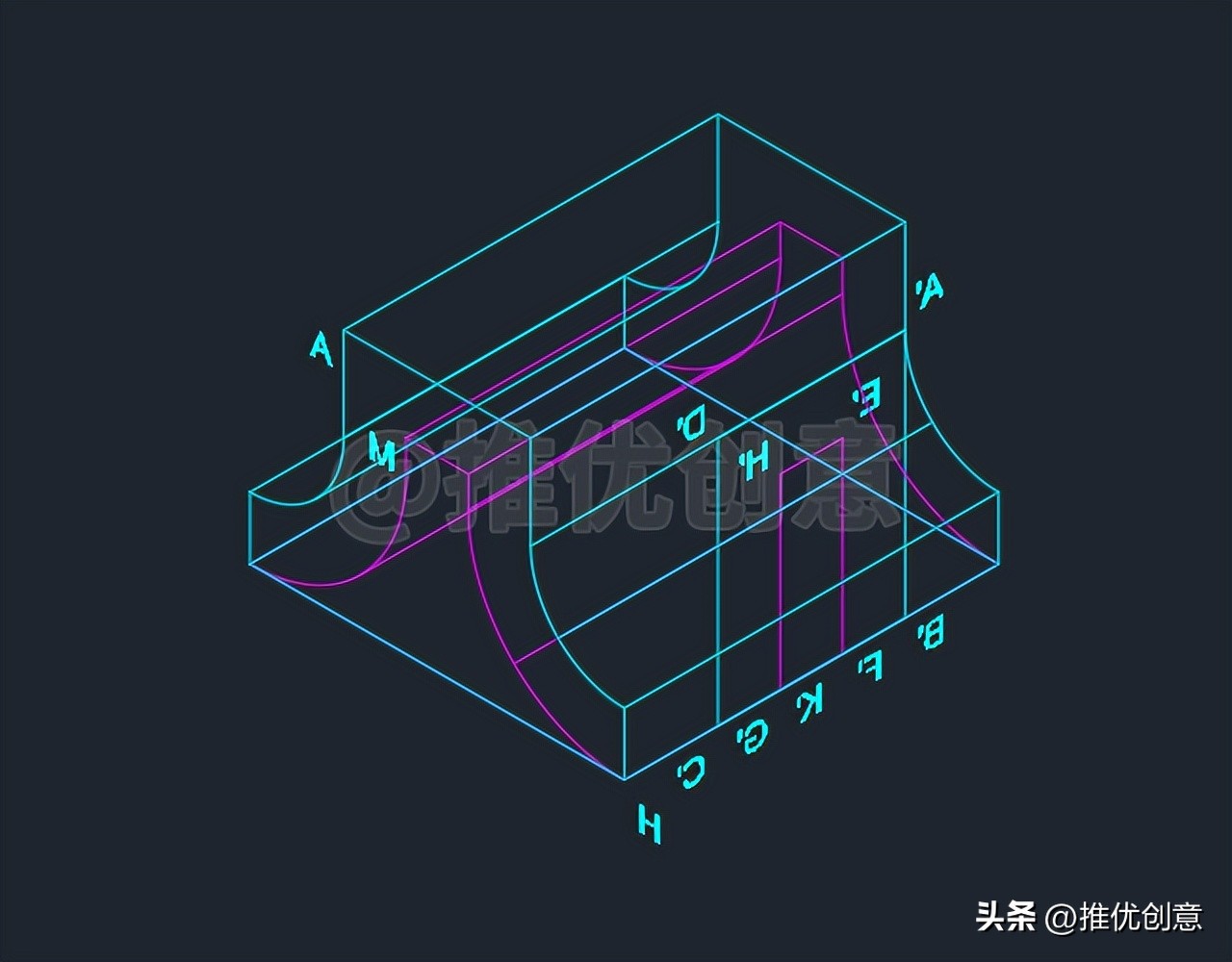

2.32、命令行输入“HI”后回车，启用“消隐”命令，看一下当前四个三维实体的情况。

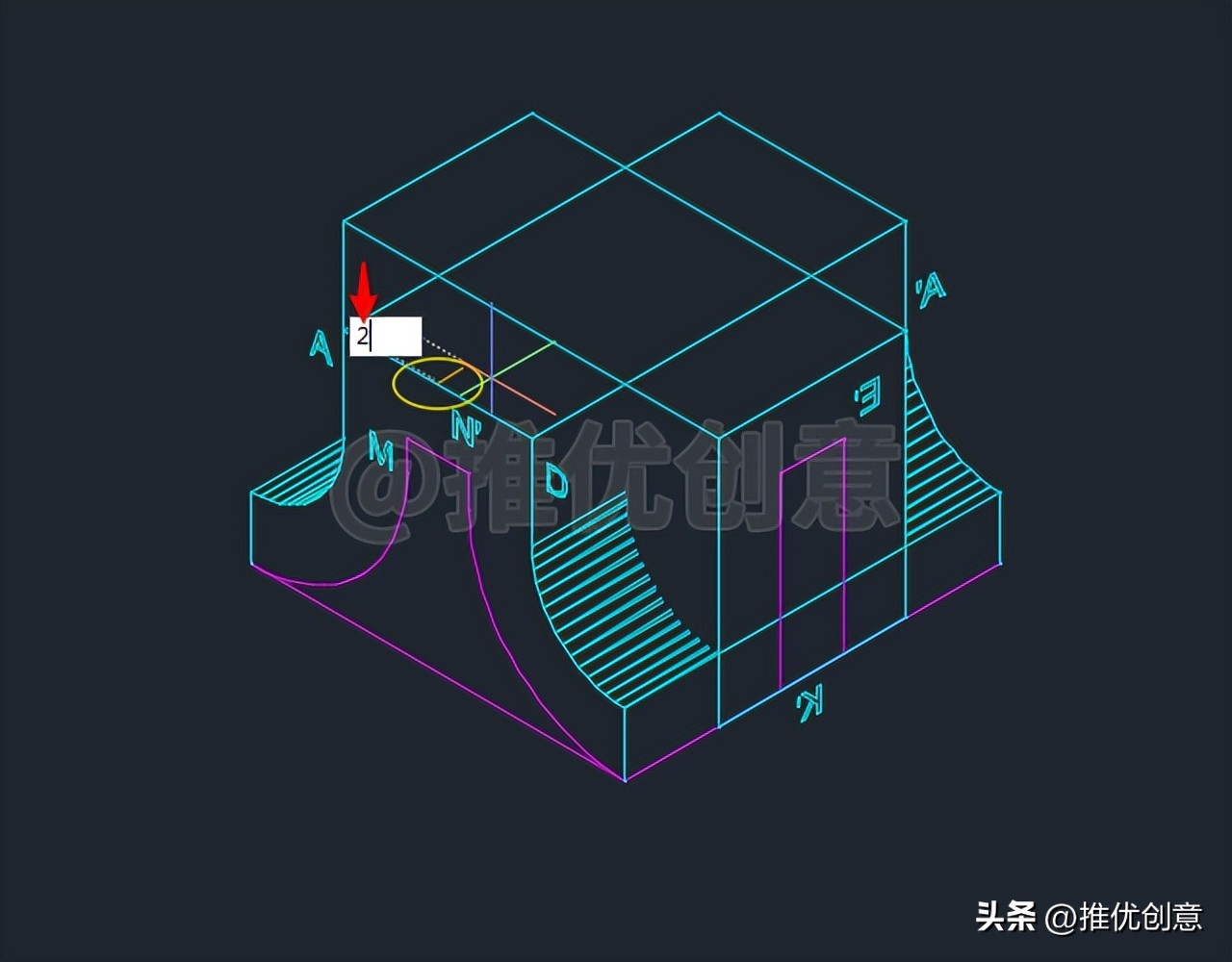

2.33、命令行输入“C”后回车，启用“圆”命令，捕捉边AD的中点N'为圆心，绘制一个半径为2个单位的黄色圆N'。

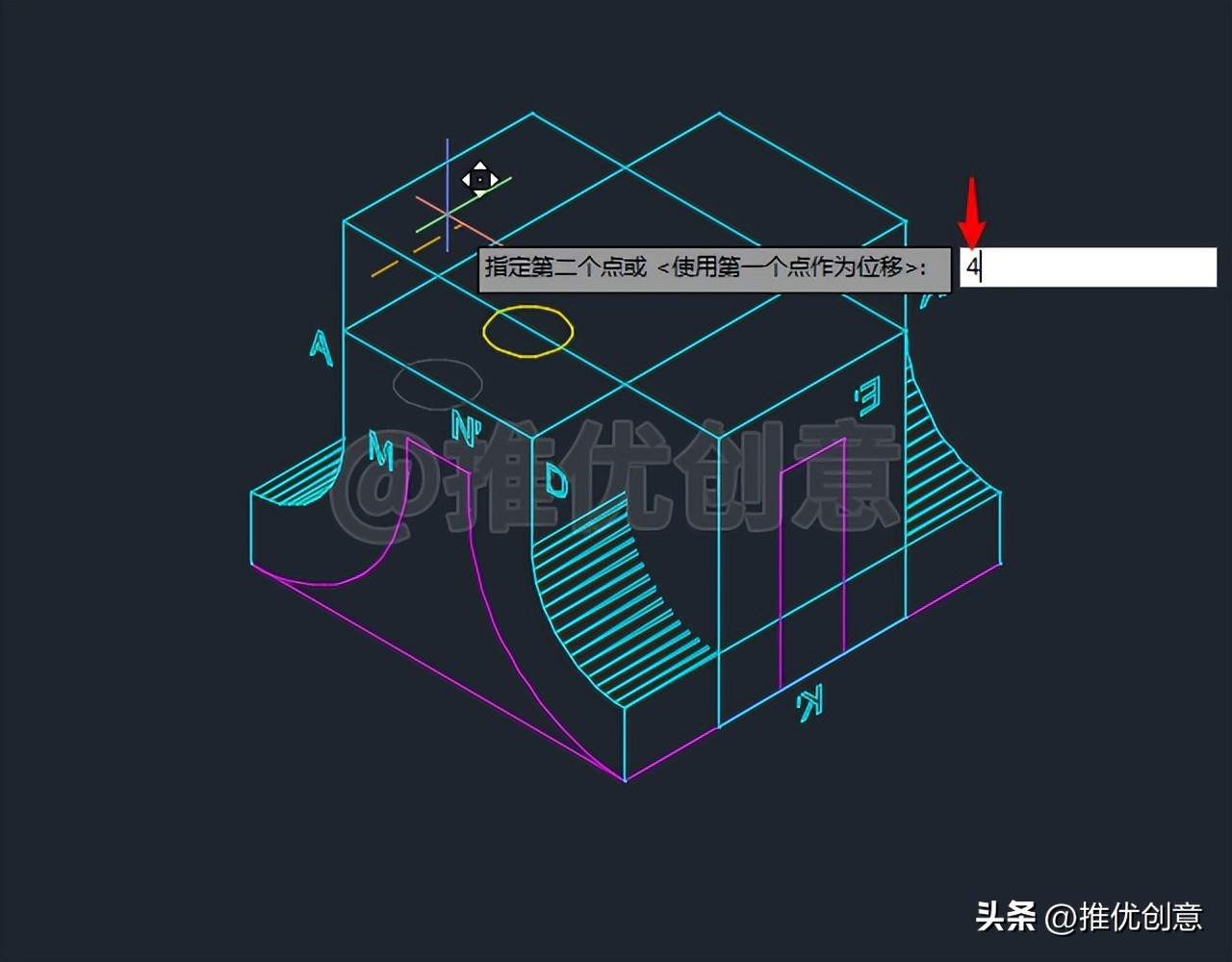

2.34、选中 黄色圆N'，命令行输入“M”后回车，启用“移动”命令，在绘图区任意位置单击拾取一点作为移动的基点，向后移动光标，输入移动的距离值“4”后回车。

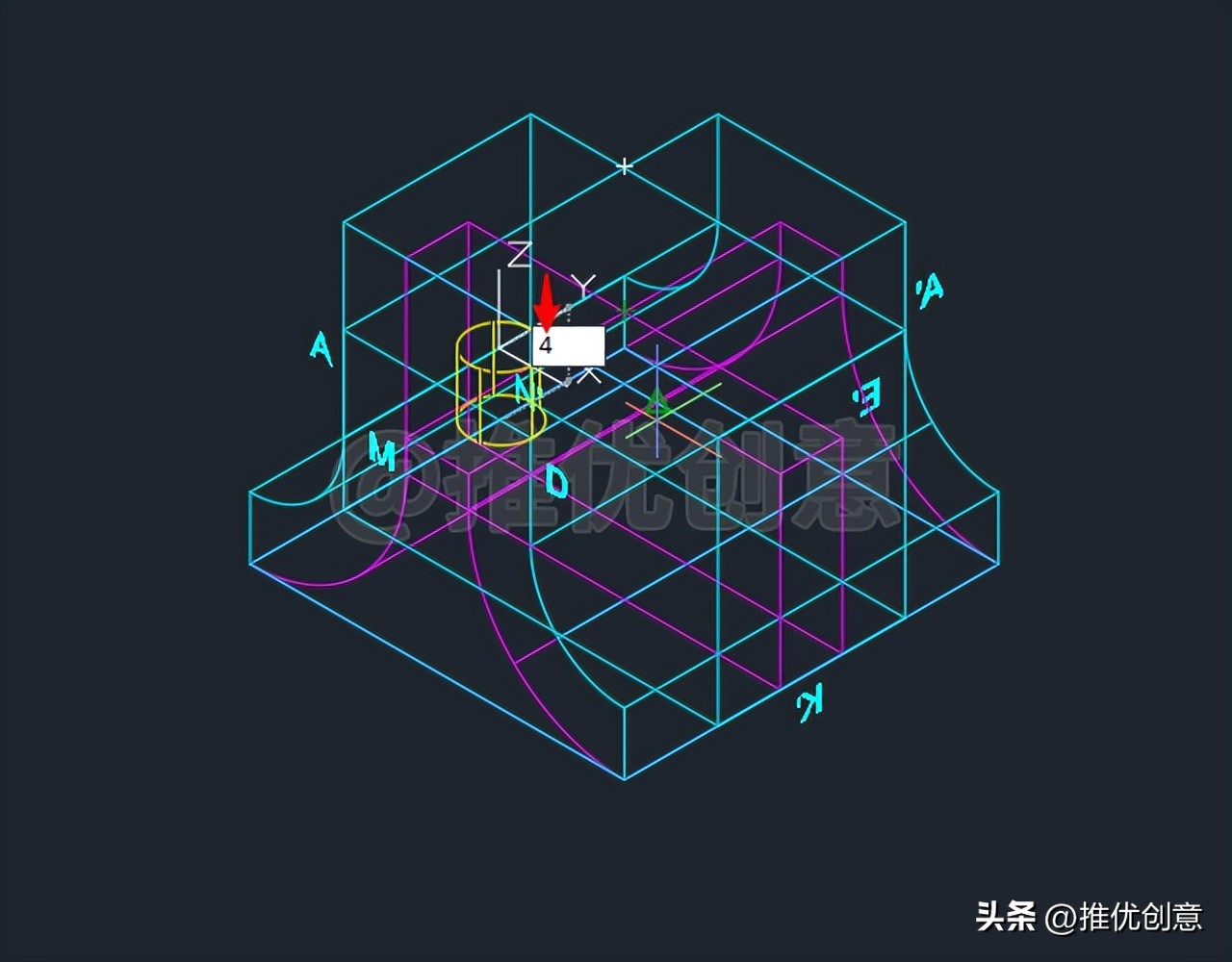

2.35、选中 黄色圆N'，命令行输入“EXT”后回车，启用“拉伸”命令，向下移动光标，输入拉伸的高度值“4”后回车，这样就将黄色圆N'拉伸成了一个黄色圆柱N'。

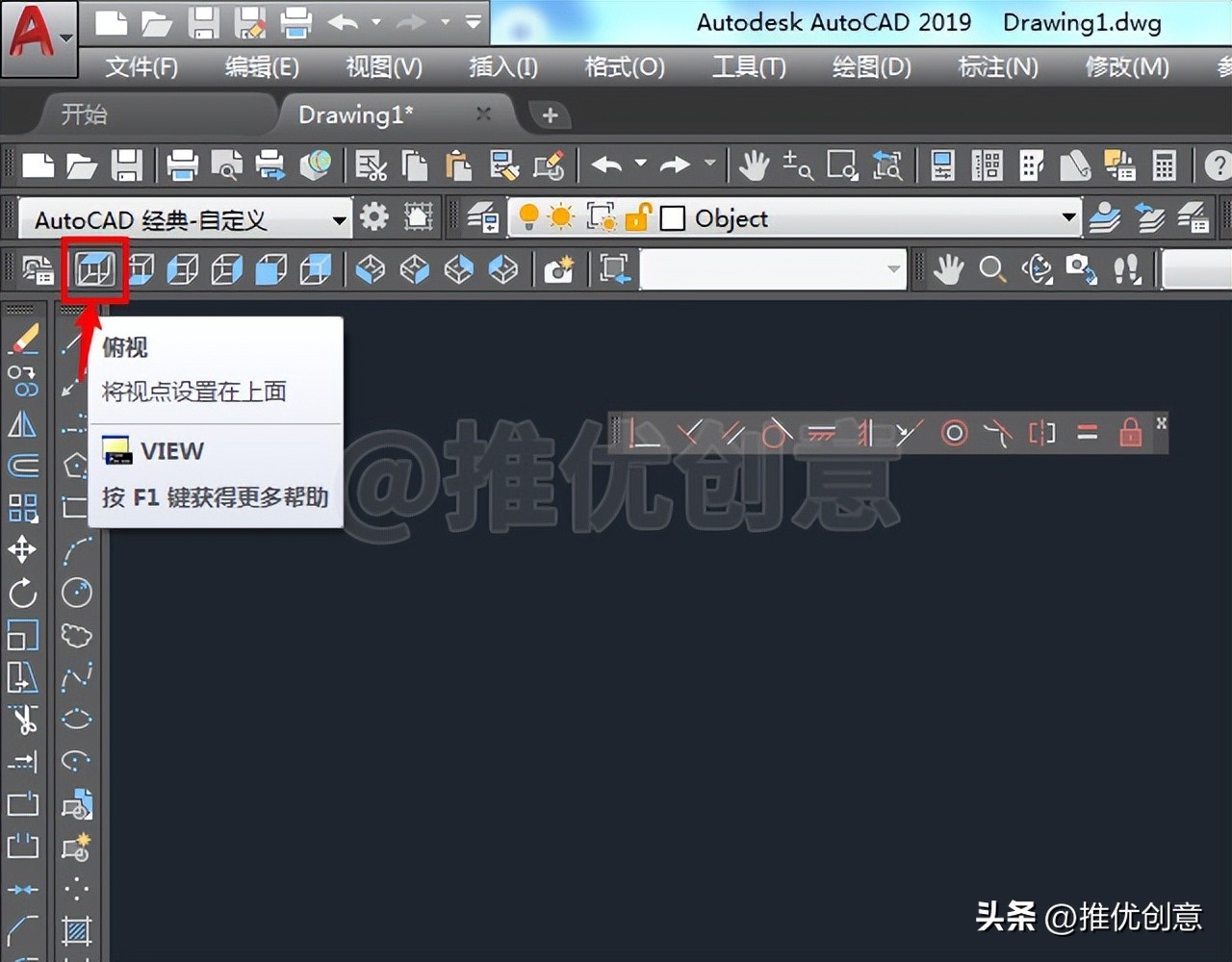

2.36、如下图所示，点击“俯视”工具按钮，切换到俯视图。

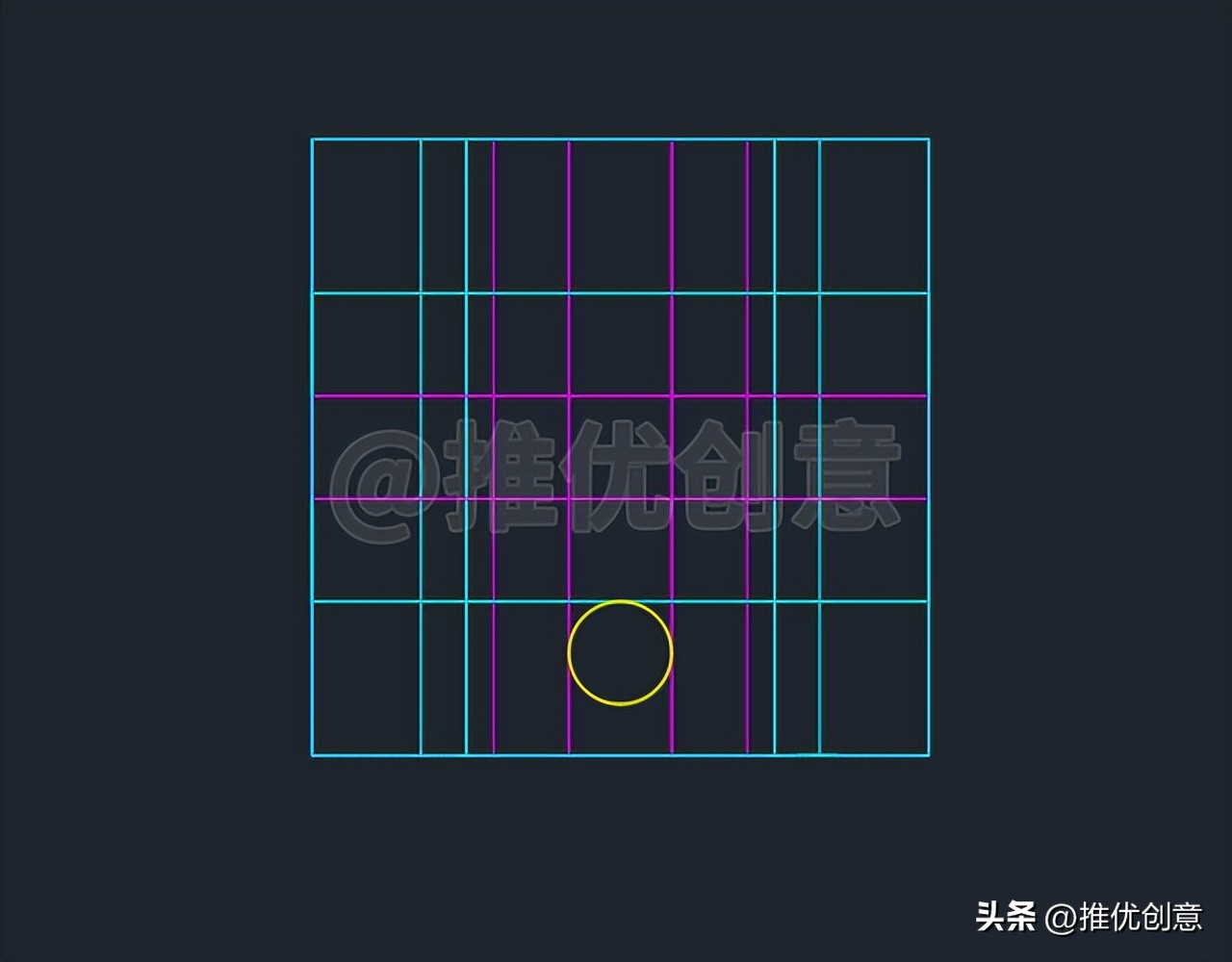

2.37、切换到 俯视图后如下图。

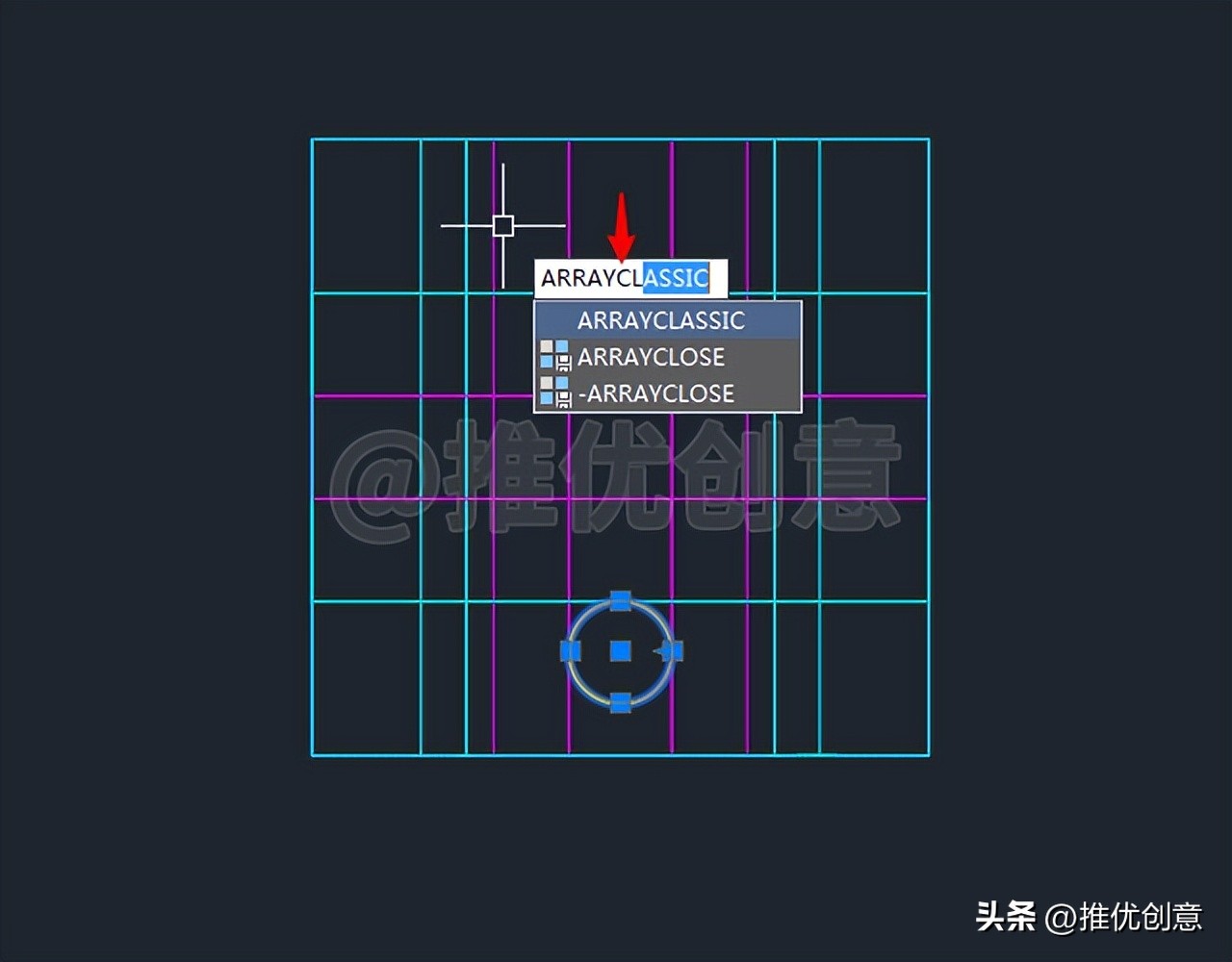

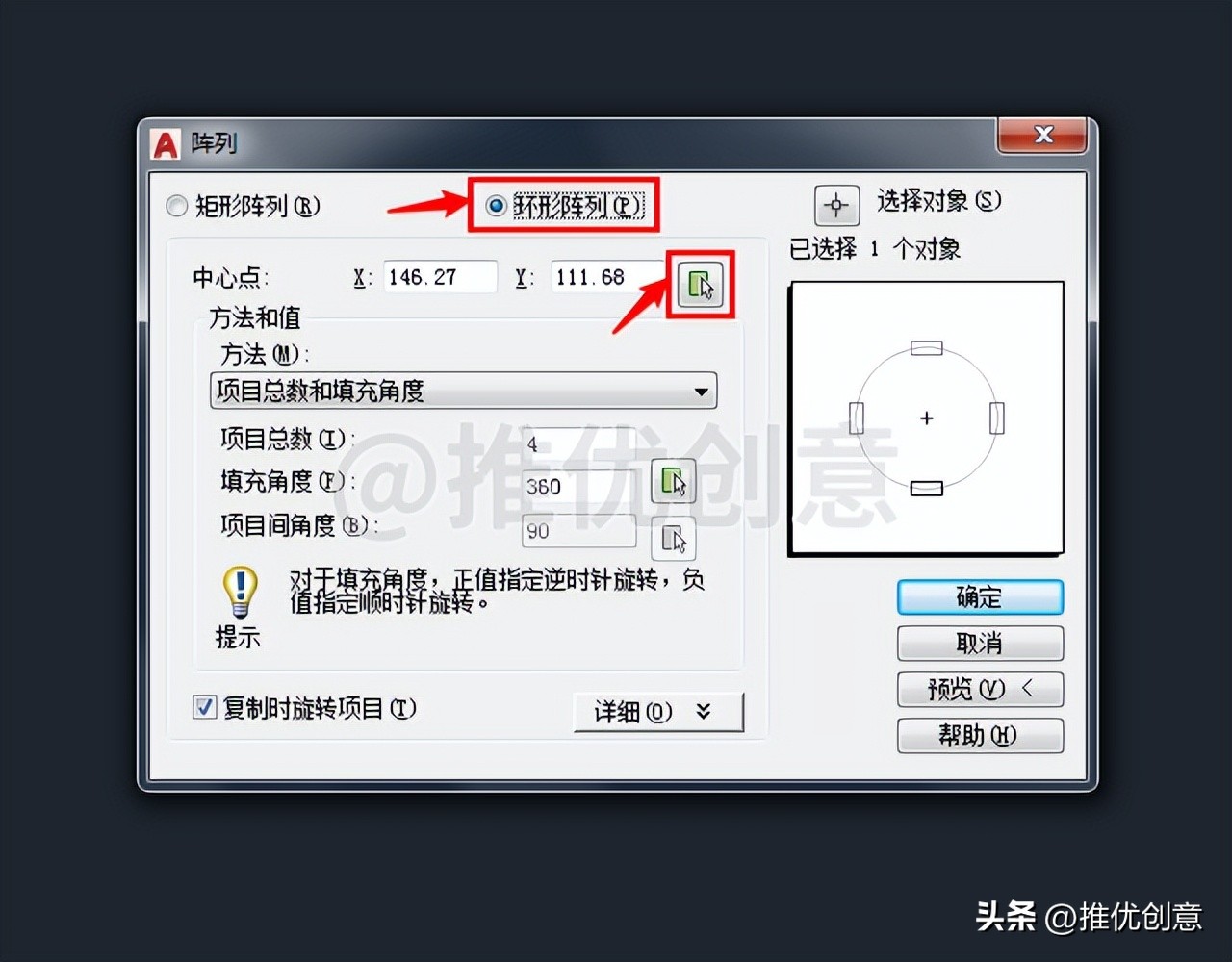

2.38、选中黄色圆柱N'，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。
2.39、点选“环形阵列”，然后点击“中心点”按钮。

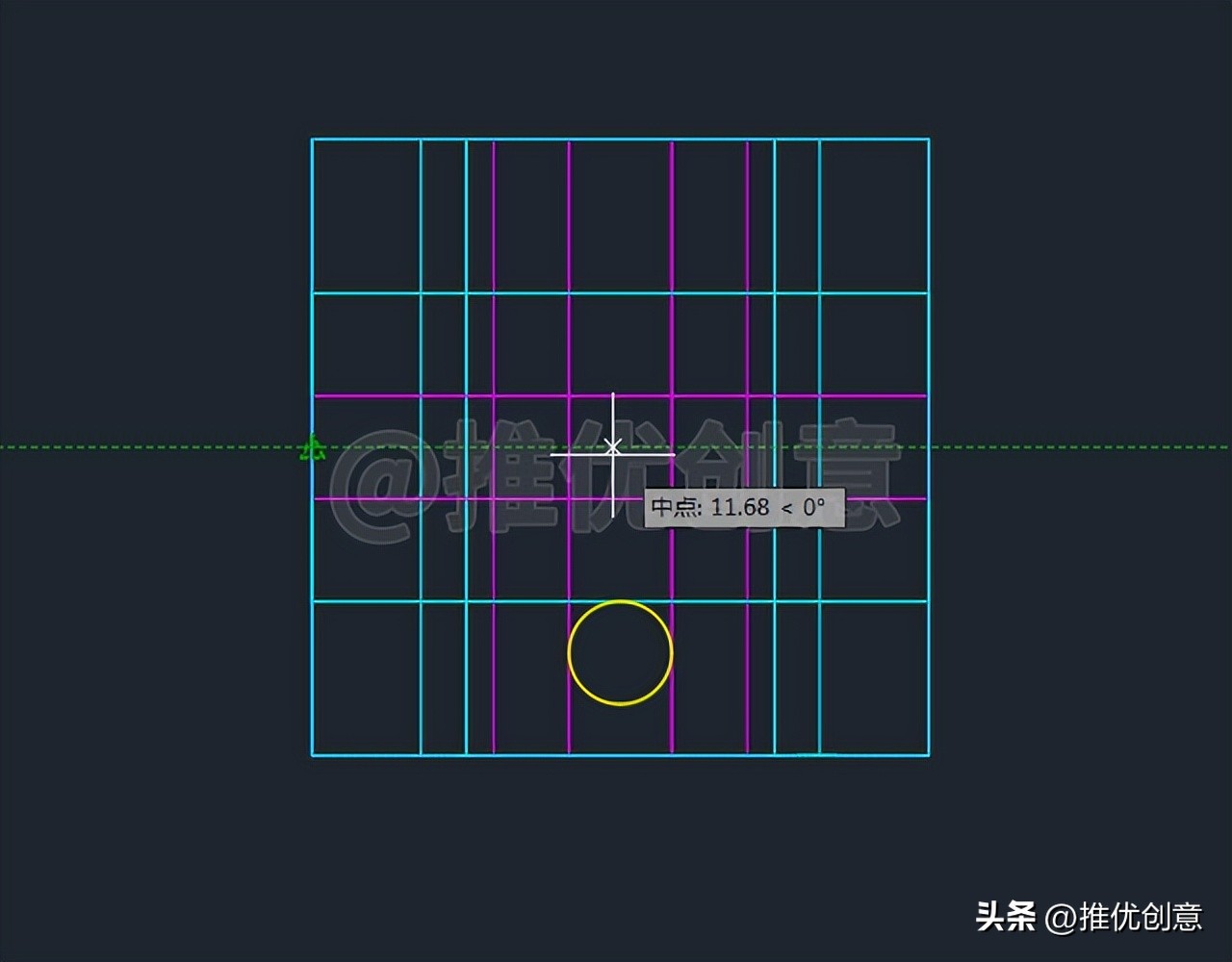

2.40、将光标移到左边青色边的中点上悬停一下，此时不要单击拾取该中点。
2.41、向右缓慢移动光标，引出一条经过左边青色边的中点的绿色水平追踪路径。

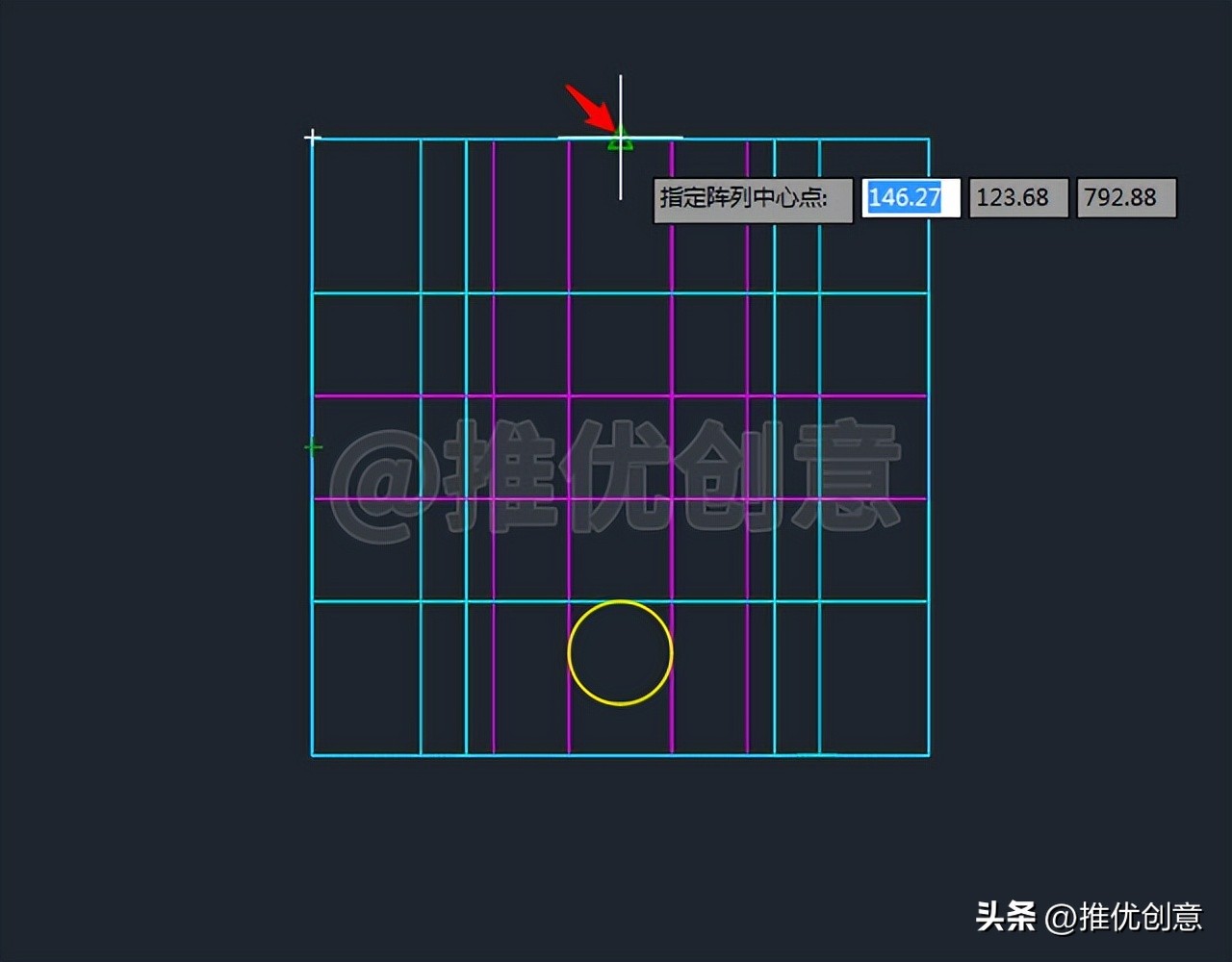

2.42、将光标移到上面青色边的中点上悬停一下，此时不要单击拾取该中点。

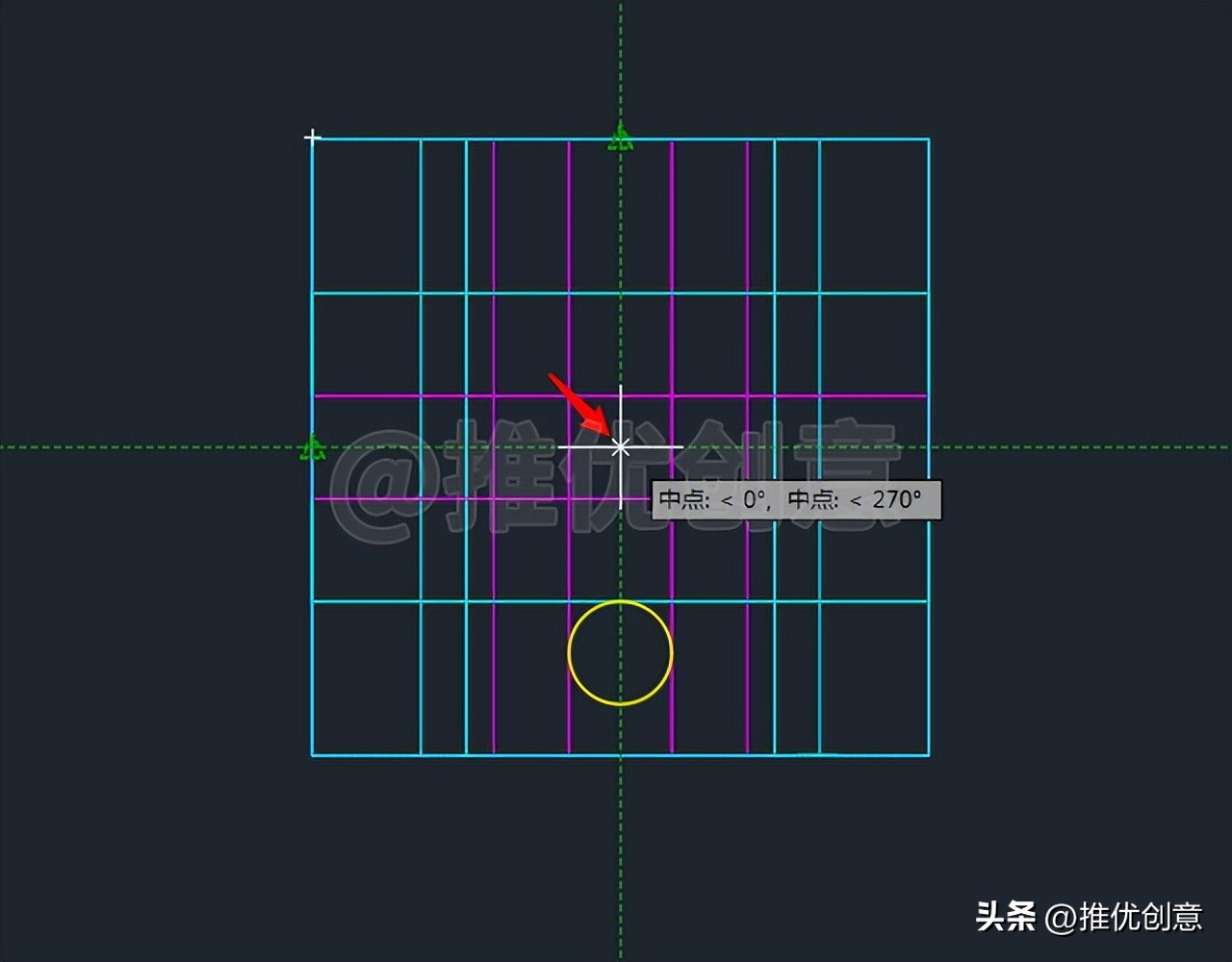

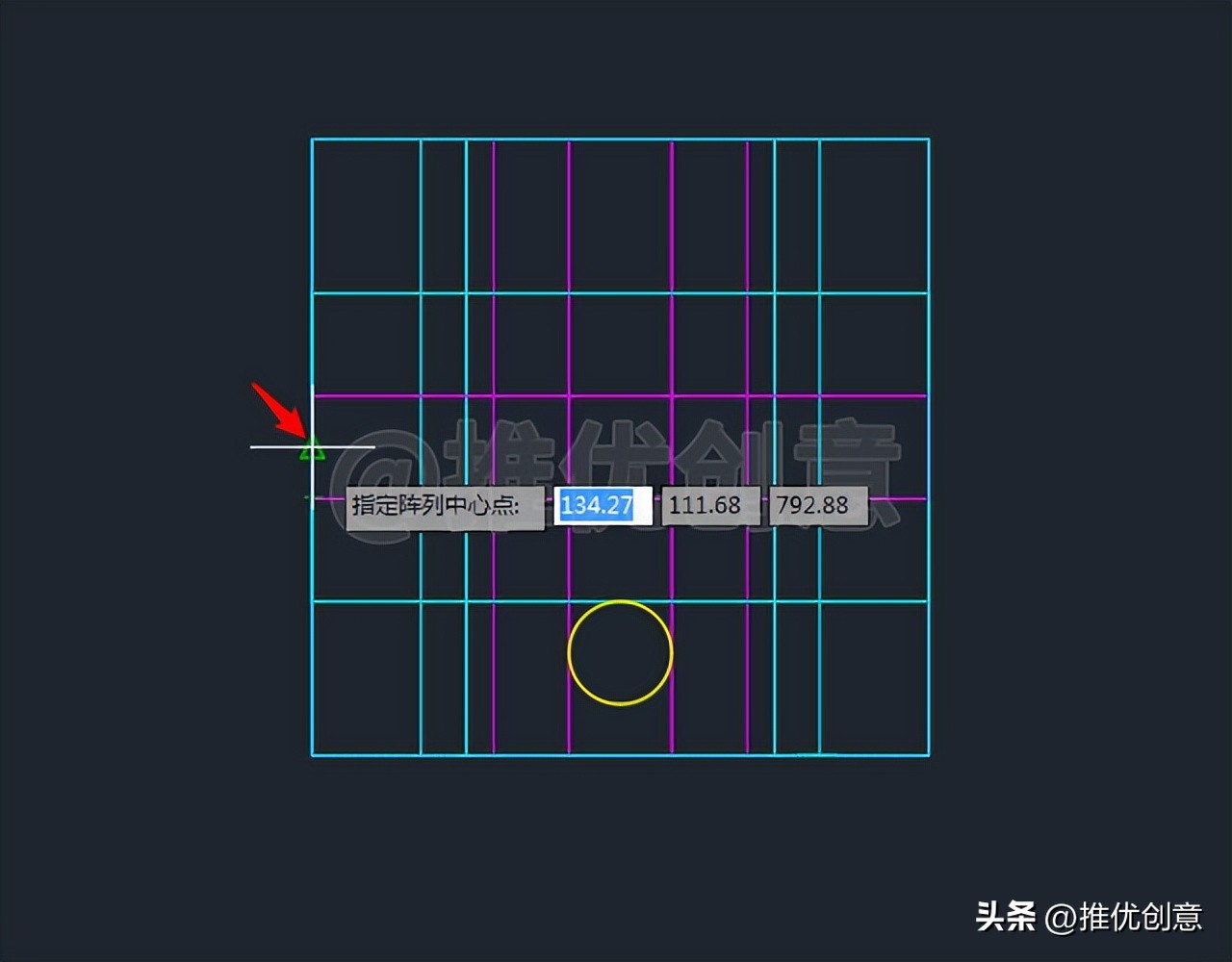

2.43、向下缓慢移动光标，引出一条经过上面青色边的中点的绿色竖直追踪路径，继续向下移动光标，当接近绿色水平追踪路径会出现一个白色交点标识，此时单击拾取该交点作为“环形阵列的中心点”。

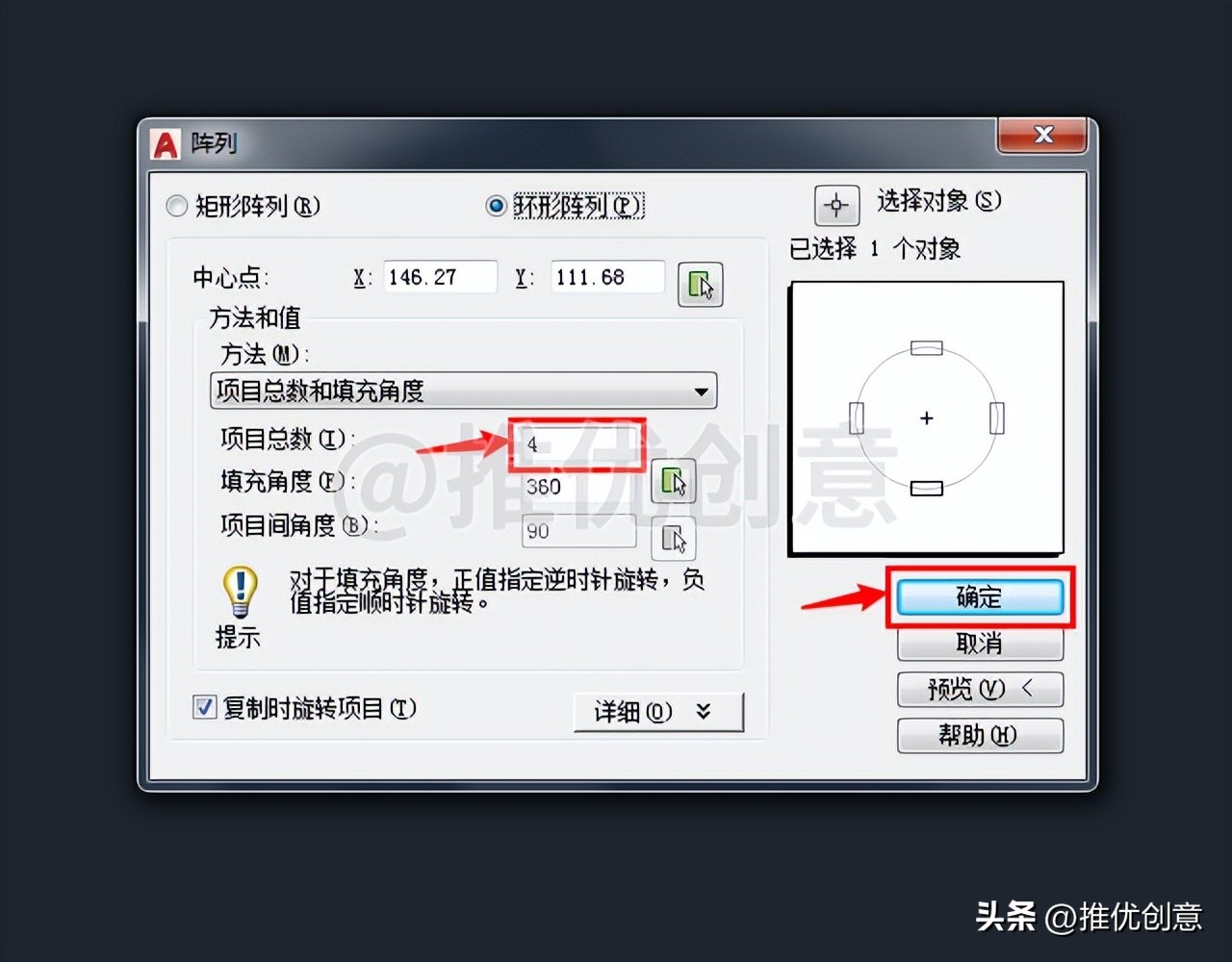

2.44、自动返回“阵列”对话框，将“项目总数”设置为“4”，然后点击“确定”。

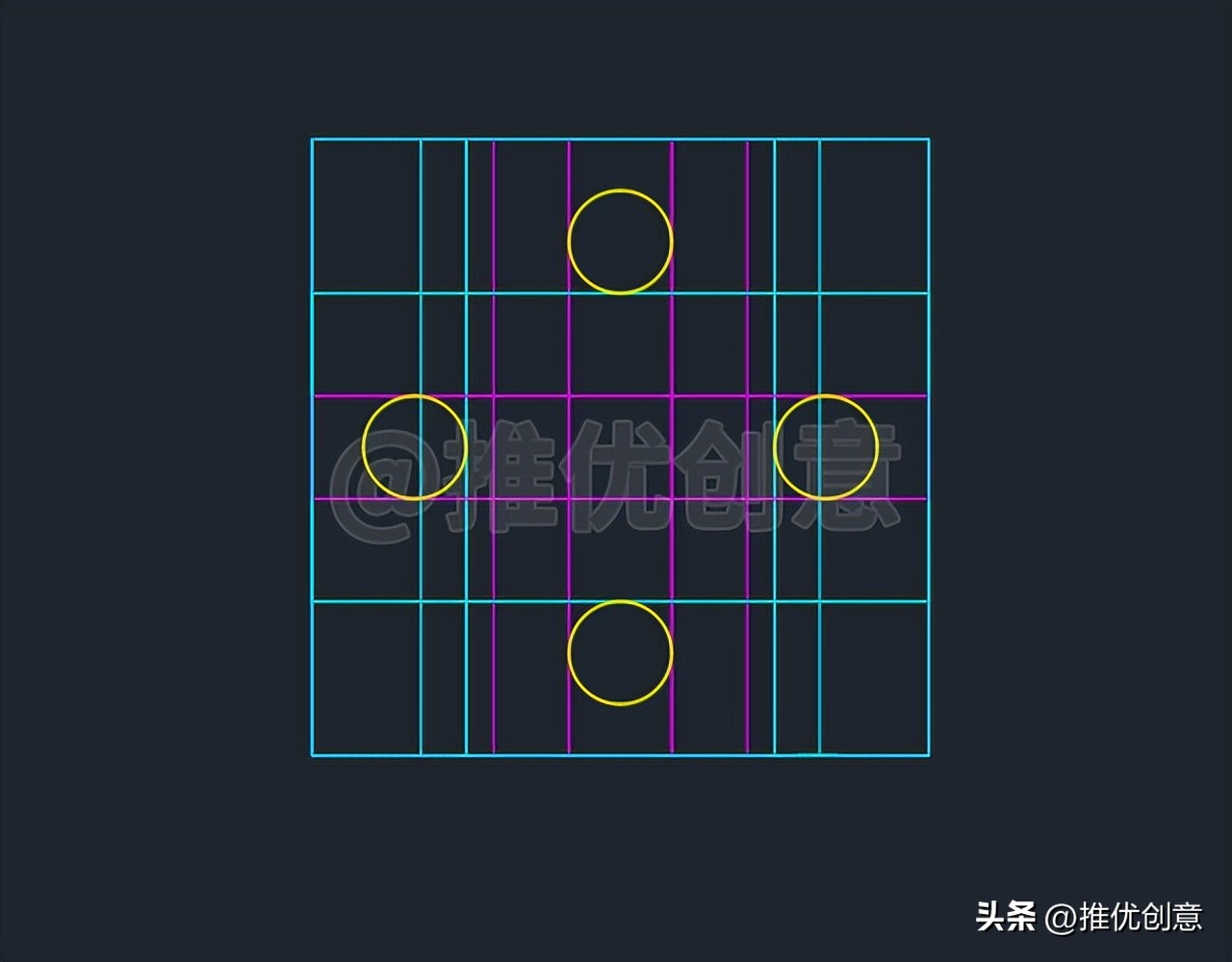

2.45、 环形阵列完成后如下图。
2.46、如下图所示，点击“东南等轴测”工具按钮，切换到“东南等轴测”三维视图。

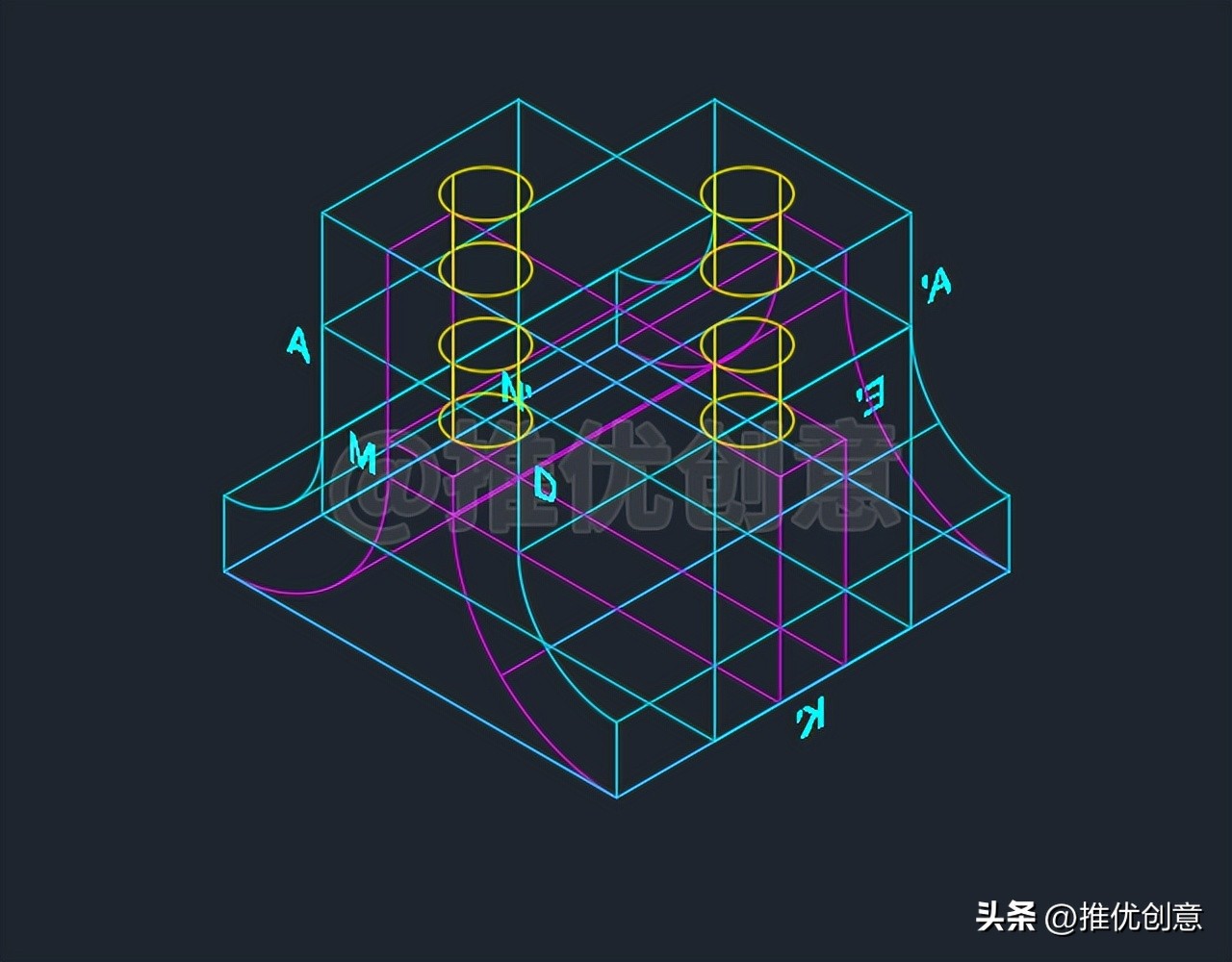

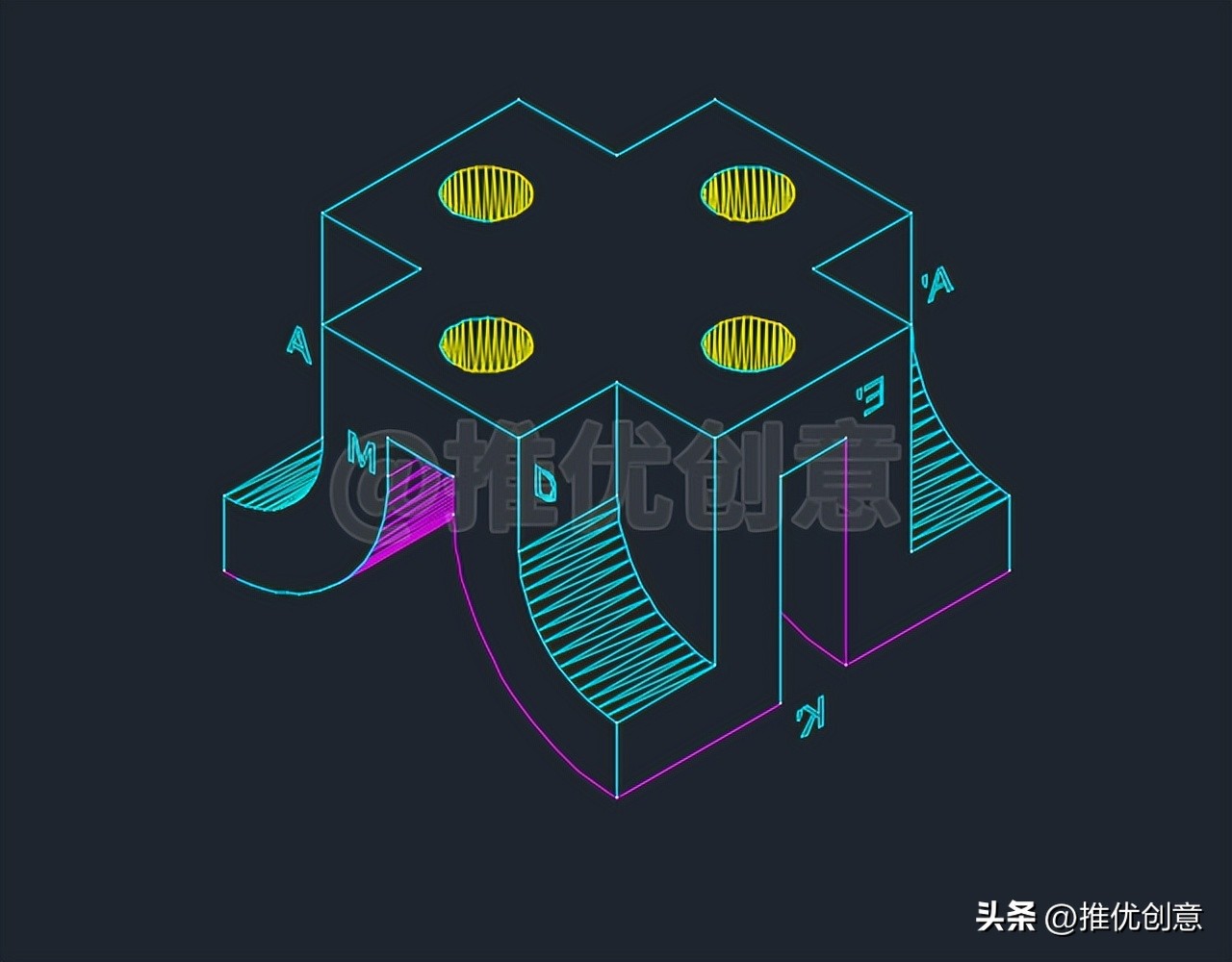

2.47、切换到“东南等轴测”三维视图后如下图。

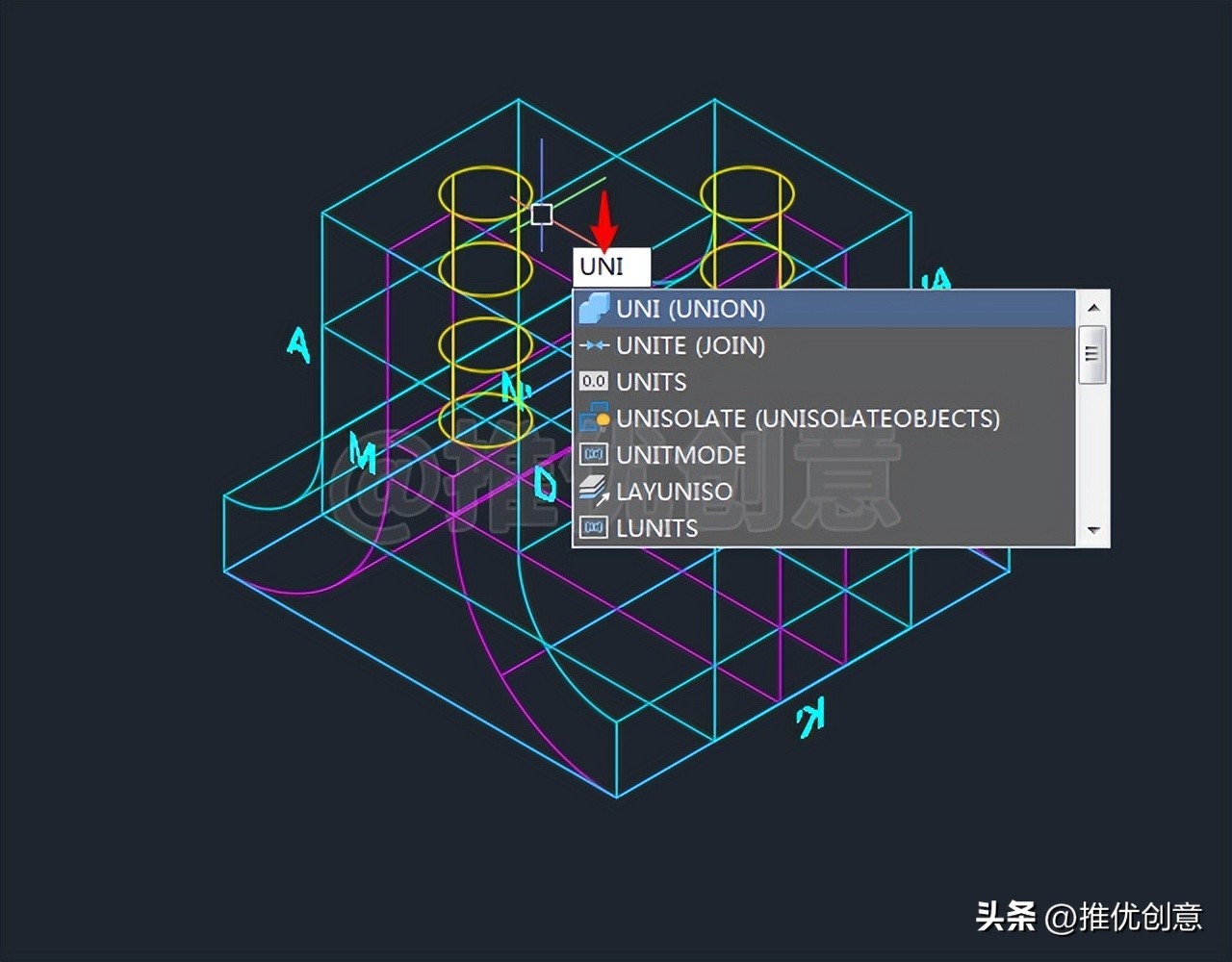

2.48、命令行输入“UNI”后回车，启用“并集”命令。
2.49、选中 青色三维实体A 、 青色长方体A' 作为 并集对象 后 回车 ，将 两个青色三维实体 合并为 一个青色三维实体 。

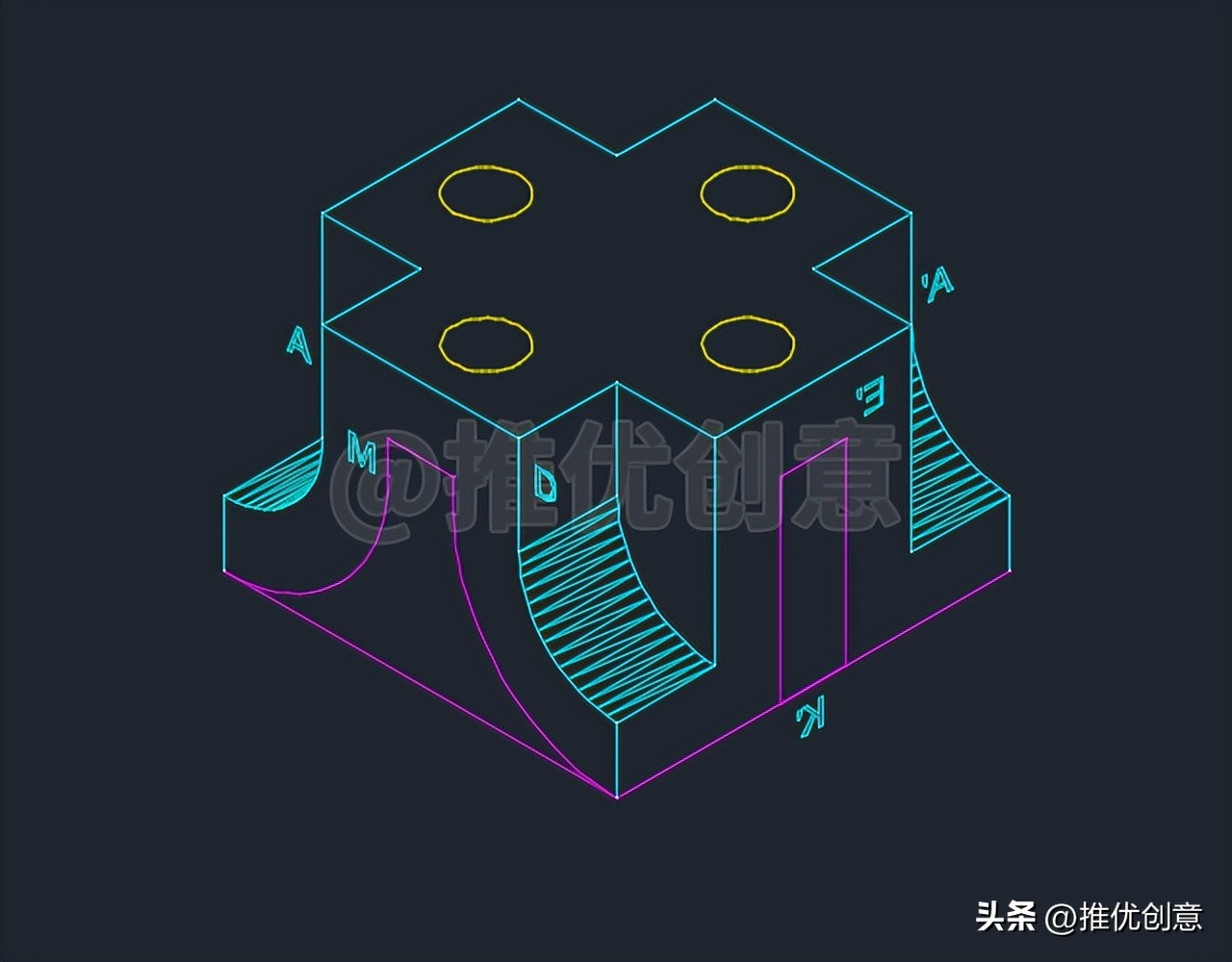

2.50、命令行输入“HI”后回车，启用“消隐”命令，看一下当前三维实体的情况。

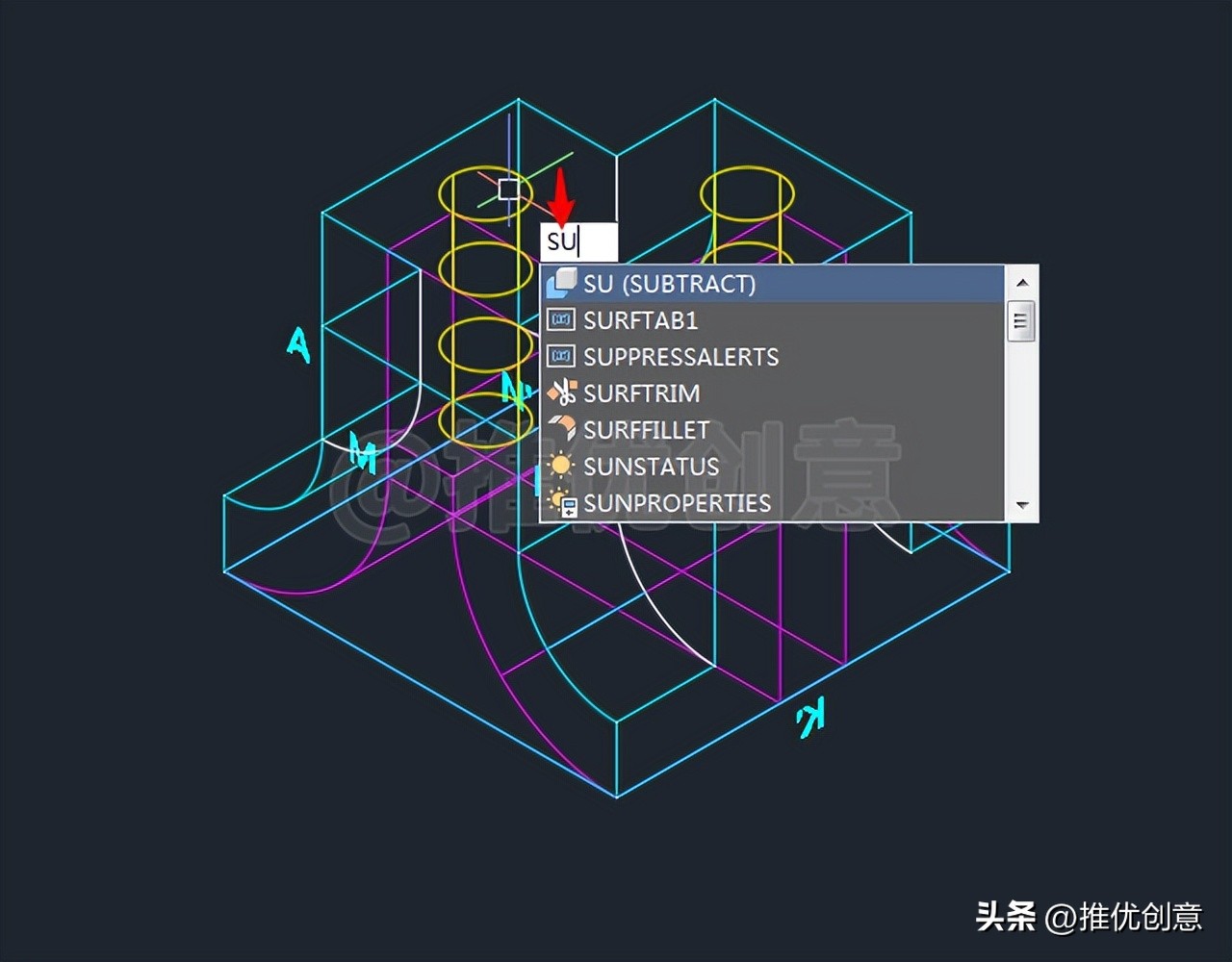

2.51、命令行输入“SU”后回车，启用“差集”命令。
2.52、点选青色三维实体作为被减对象后回车。

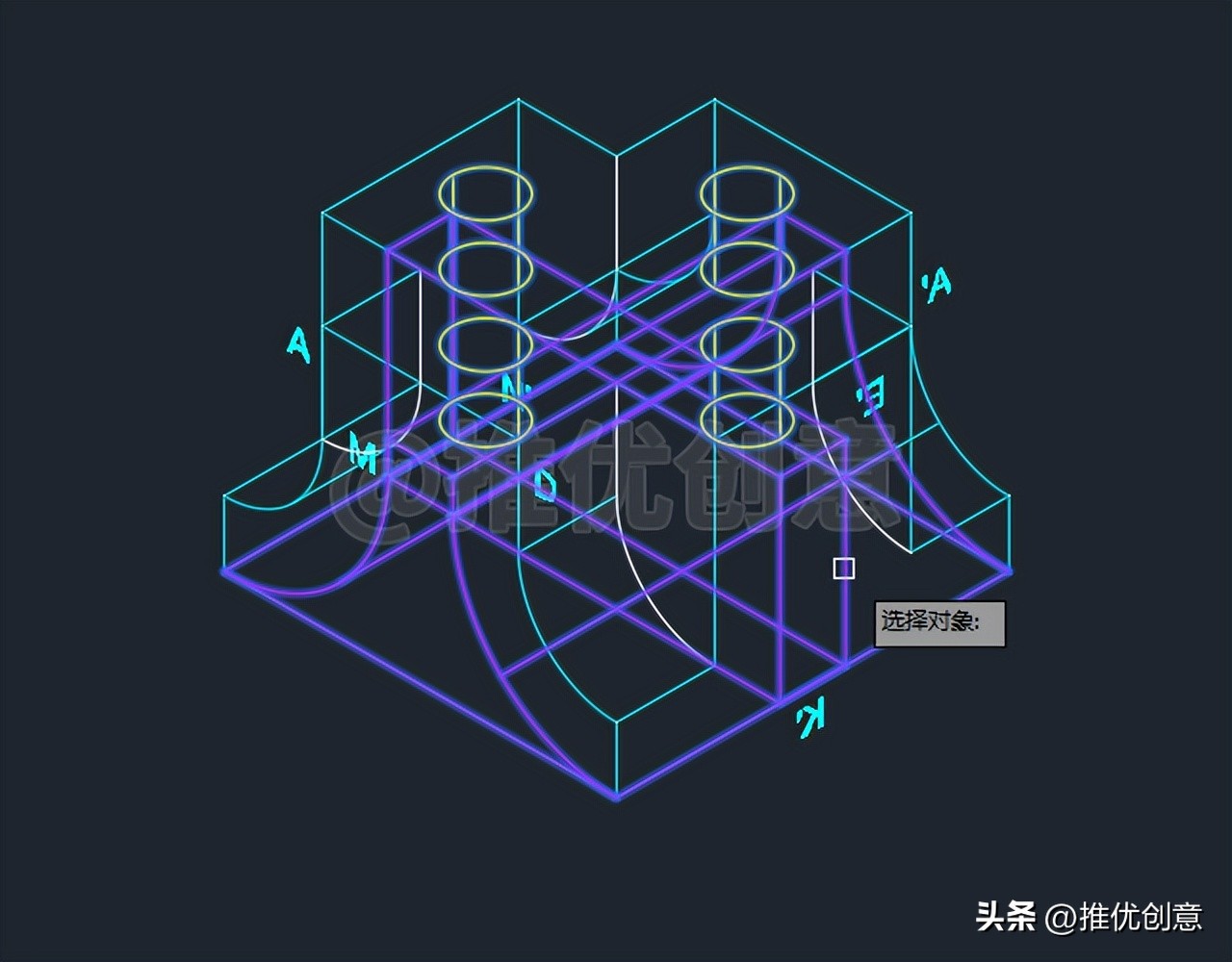

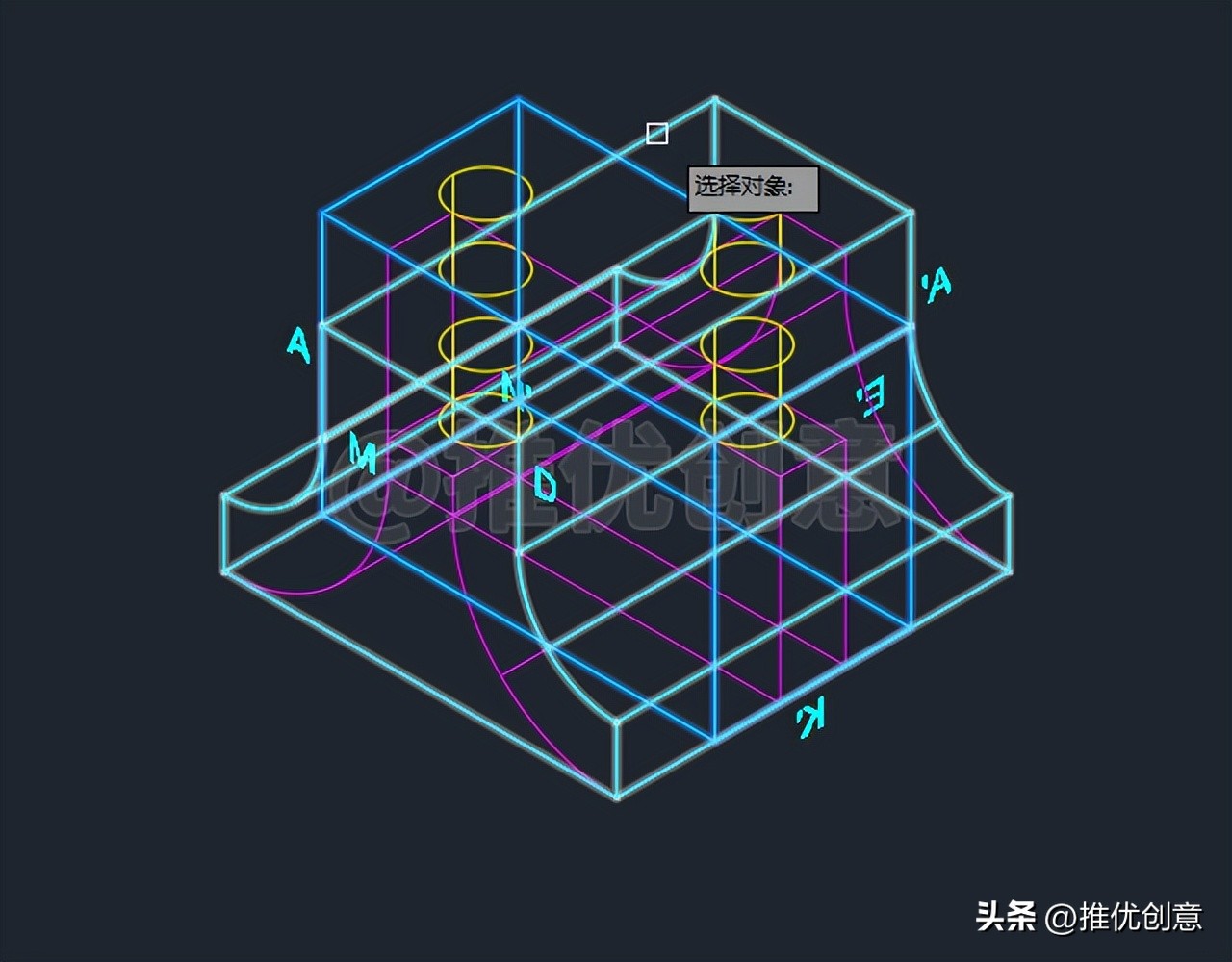

2.53、选择红色三维实体M、红色长方体E'、四个黄色圆柱作为减去对象后回车。
2.54、命令行输入“HI”后回车，启用“消隐”命令，看一下差集之后的三维实体。

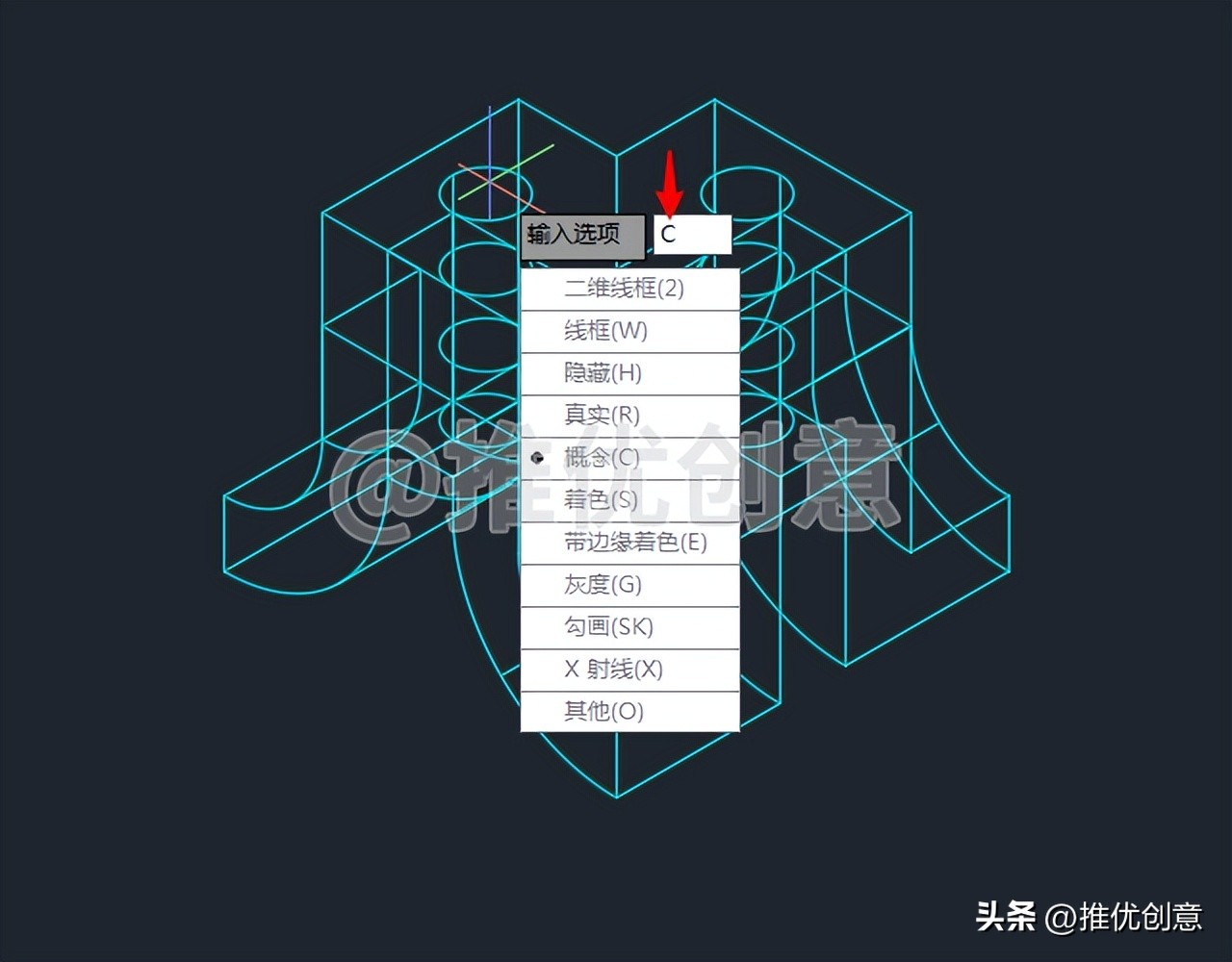

2.55、命令行输入“VS”后回车，启用“视觉样式”选项。
2.56、输入“C”后回车，选择“概念”视觉样式。

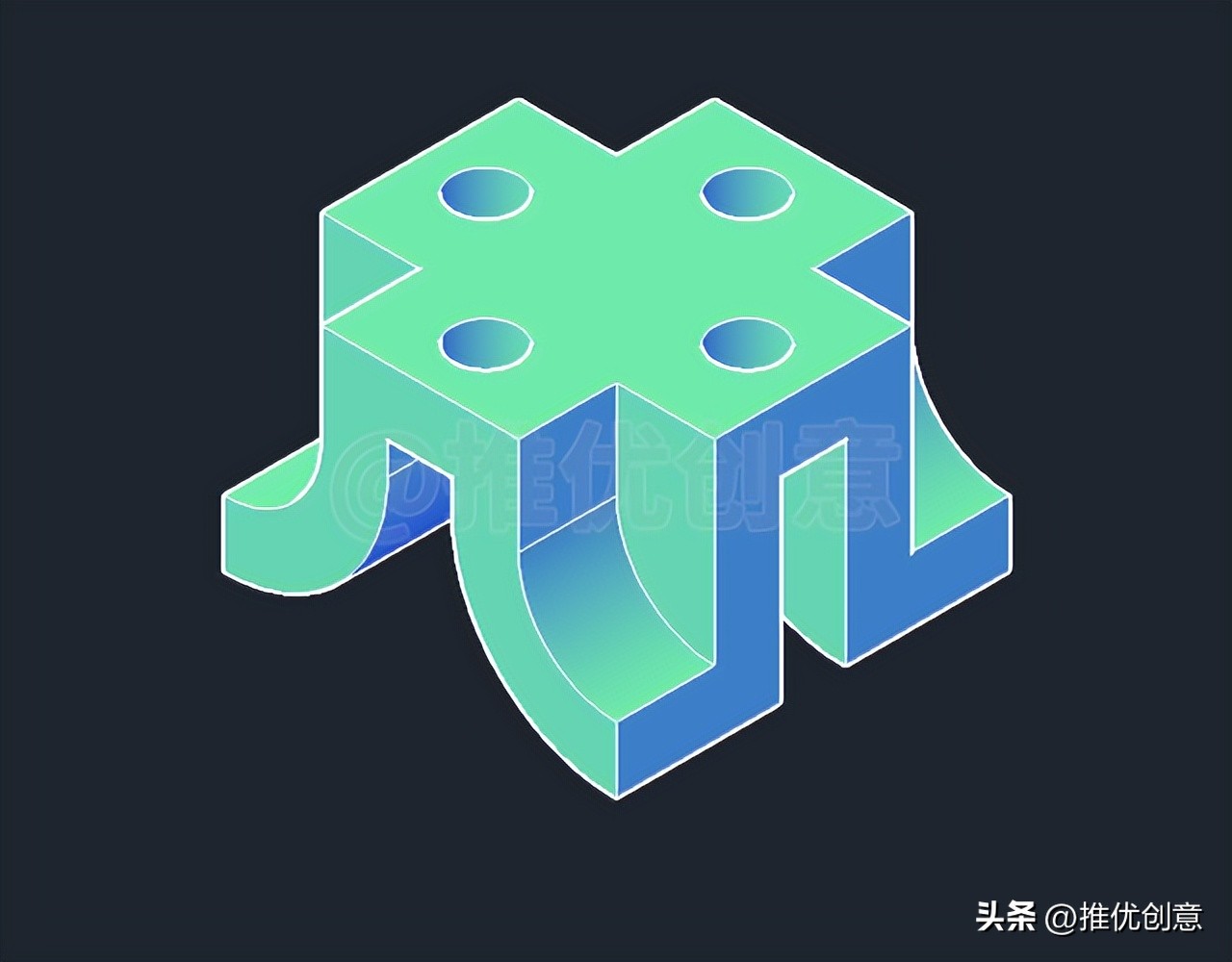

2.57、“概念”视图样式下的三维实体如下图。
20210512_01

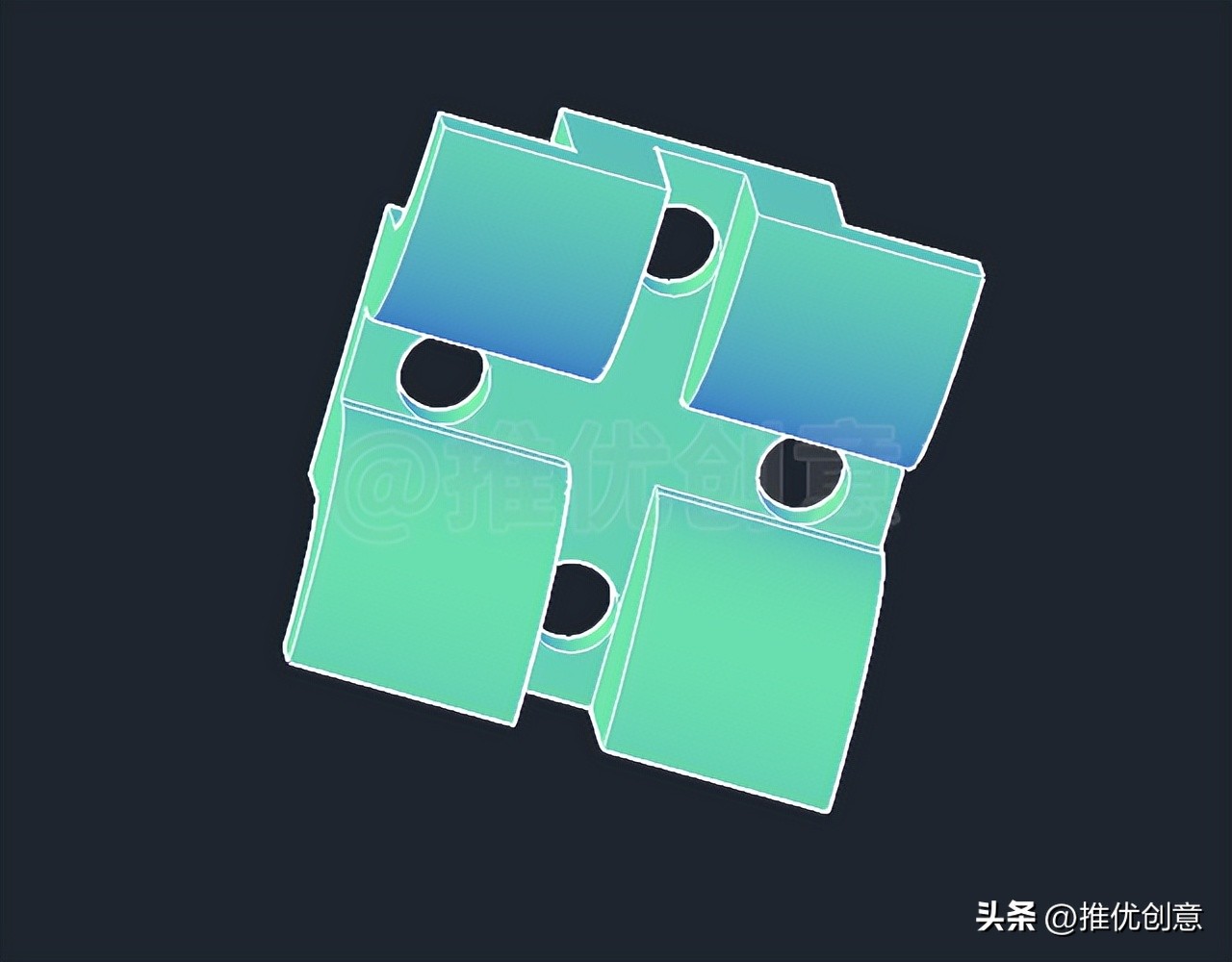

2.58、另一个视角下的三维实体，重点看一下底部结构。
