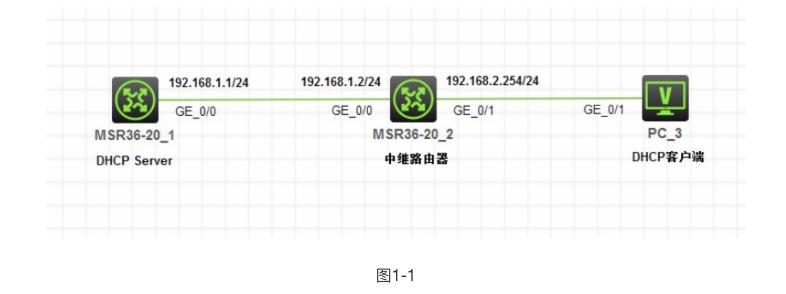

实验拓扑

自动获取ip地址下添加网段,指定网段动态分配ip地址怎么弄

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

1.按照图示配置IP地址2.配置R1为DHCP服务器，能够跨网段为192.168.2.0/24网段自动分配IP地址。要求分配DNS地址为202.103.24.68和202.103.0.1173.PC3获取IP地址后，能够访问到192.168.1.1

实验解法

1.配置IP地址部分略

2.配置R1为DHCP服务器，能够跨网段为192.168.2.0/24网段自动分配IP地址

　分析：默认情况下，DHCP只能为和本机处于同一网段的客户端分配IP地址。现在要求跨网段分配IP地址，就需要配置DHCP中继来实现

　在R1上创建的地址池必须要宣告192.168.2.0/24网段。DHCP分配的网关地址应该是192.168.2.0/24网段的真实网关，根据拓扑得知，网关就是R2的g0/1接口，IP地址为192.168.2.254

　　 DHCP的IP地址请求和应答报文都是广播形式发送，默认情况下，是无法穿越路由器的，所以需要在R2上开启DHCP中继功能，使DHCP报文能够跨网段转发

　　另外，192.168.2.0/24网段对R1来说，是非直连网段，要使R1和PC3连通，R1上必须具有到达192.168.2.0/24网段的路由信息

步骤1：在R1上开启DHCP功能，并创建1号DHCP地址池，宣告网段192.168.2.0/24，网关为192.168.2.254，DNS为202.103.24.68和202.103.0.117

[R1] dhcp enable [R1] dhcp server ip-pool 1[R1-dhcp-pool-1] network 192.168.2.0 mask 255.255.255.0[R1-dhcp-pool-1] gateway-list 192.168.2.254[R1-dhcp-pool-1] dns-list 202.103.24.68 202.103.0.117

步骤2:在R2上开启DHCP功能，并在连接客户端的接口（g0/1）上开启DHCP中继功能，并指定DHCP服务器的IP地址

[R2]dhcp enable

[R2] interface g0/ 1

[R2-GigabitEthernet0/ 1 ]dhcp select relay

[R2-GigabitEthernet0/ 1 ]dhcp relay server-address 192.168.1.1

步骤3：在R1上配置默认路由，使R1的DHCP协议报文能够到达PC3

[R1]ip route- static 0.0.0.0 0 192.168.1.2

步骤4：把PC3的IP地址模式设置为自动获取，发现可以获取到192.168.2.0/24网段的IP地址，如图1-2所示

自动获取ip地址下添加网段,指定网段动态分配ip地址怎么弄

3.在PC3上Ping 192.168.1.1，确认可以Ping通

<H3C>ping 192.168.1.1

Ping 192.168.1.1 ( 192.168.1.1 ): 56 data bytes, press CTRL_C to break 56 bytes from 192.168.1.1 : icmp_seq= 0 ttl= 254 time= 22.000 ms 56 bytes from 192.168.1.1 : icmp_seq= 1 ttl= 254 time= 51.000 ms 56 bytes from 192.168.1.1 : icmp_seq= 2 ttl= 254 time= 21.000 ms 56 bytes from 192.168.1.1 : icmp_seq= 3 ttl= 254 time= 43.000 ms 56 bytes from 192.168.1.1 : icmp_seq= 4 ttl= 254 time= 34.000 ms
