短路计算

高压短路计算

图1. 高压配电原理图

假设建筑市电1供电系统图如图3.7所示，变压器S1TM1,S2TM1,S2TM3分列运行，举例计算1k-1, 1k-2，1k-3，1k-4三相短路电流计算

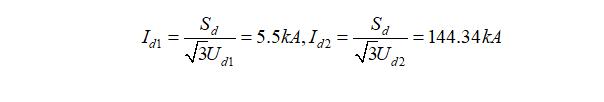

（1）取基准容量Sd=100(MVA)，基准电压Ud1=10.5(kV)，基准电压Ud2=0.4(kV)

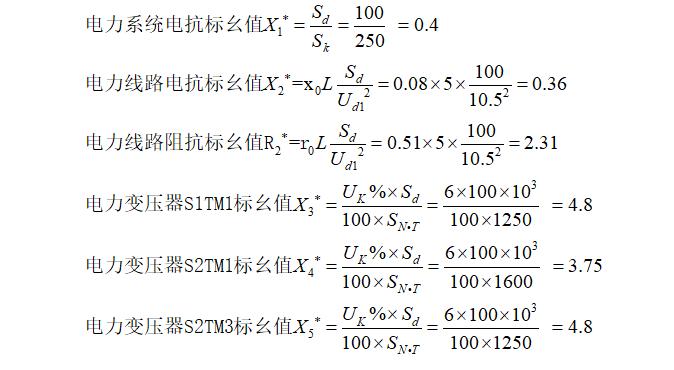

（2）计算各元件阻抗标幺值

（3）求1k-1点三相短路电流和短路容量

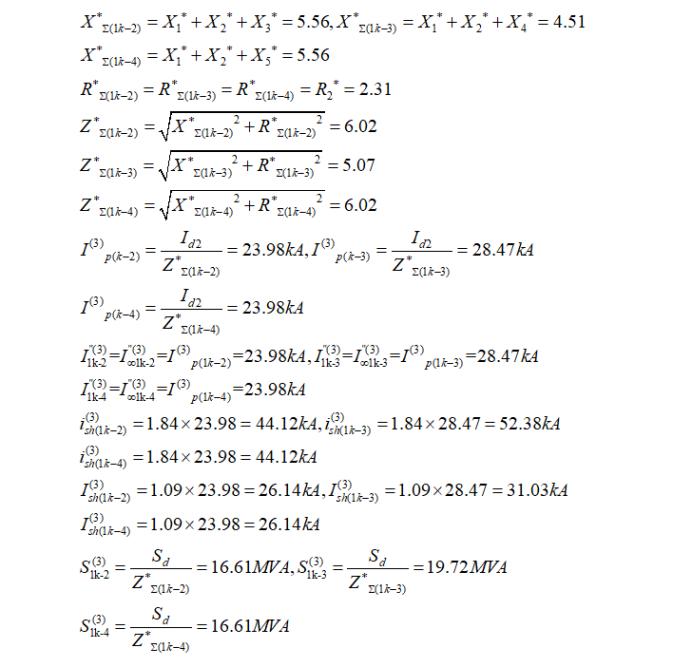

（4）求1k-2, 1k-3, 1k-3点三相短路电流和短路容量

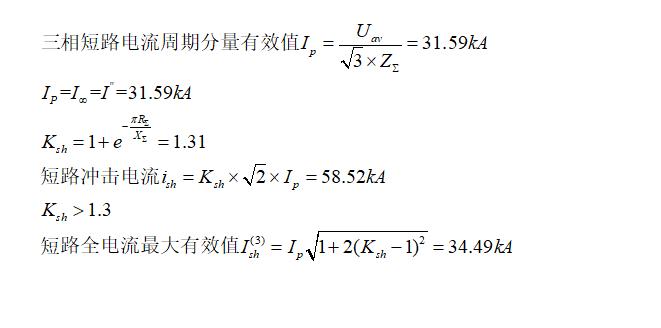

低压短路计算

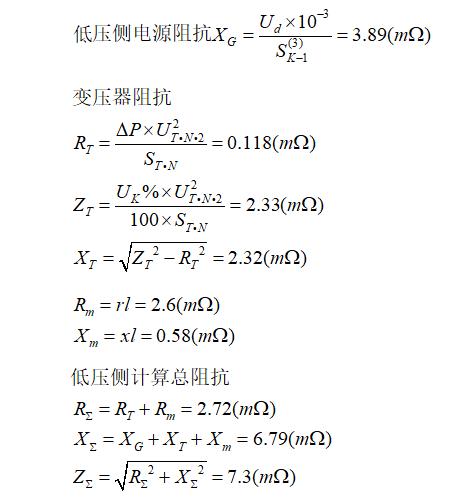

以某一干线回路为例，设低压干线从变配电室到一层强电间距离为20m, 根据前面导线选择，该回路选择的是XLA-ll 0151型号母线，单位电阻值为r=0.13，单位电抗值为x=0.029
