该设备为长春市研展科技发展公司生产,具有在线检测泄漏量和通气性能的功能。
一. 测量原理简述
该设备利用气路加压试验的方法,测试从油箱加注口到碳罐的通气性和密封性。所使用气源即厂房压缩空气。
测试系统和汽车有两个测试连接点,一是油箱罐加注口,一是碳罐封堵阀。先连接好这两个点,开始测试。
首先封堵阀关闭,进行加压密封性试验;然后封堵阀打开,进行通气性试验。这个过程中,各有一个测试封闭性和通气性的传感器,读取测量结果,并送计算机系统进行处理。计算机系统对处理结果进行合格与否判别。
每台车辆测量结果将被送入数据库文件test.mdb。
下面是测试原理框图:

图1:测试原理框图
二. 测量流程
1.连接测试仪到油箱加注口连接管。
2.连接测试仪到碳罐连接管。
3.按下手持按钮盒绿色启动按钮。
4.系统根据设定值进行动态快速充气。
5.充气结束时进行大漏检查。
6.如果大漏检测不合格,则结束测量过程,蜂鸣器报警;如果大漏检测合格,则进行密封性检测。
7.如果气密性检测不合格,则蜂鸣器报警,不进行通气试验。如果气密性检测合格,继续做通气性检测。
8.如果通气不合格,则蜂鸣器报警,结束测量过程;如果通气性合格,结束本次测量过程,打印检测结果,进入下次测量准备状态。
9.枪头放回枪座。
三. 操作说明
(一)开机与关机:
1.开机操作步骤:
1)启动按钮台电源开关;
2)启动按钮台气源开关;

图2:控制计算机与操作面板
3)检查主机气源压力,减压器输出压力(柜内上面压力表)应在0.4±0.05 MPa范围内,压力控制器输出(柜内下面压力表)不小于0.25。
4)电脑启动后,运行桌面主程序hs1000*ex.e**,进入系统检测工作窗口。
2.关机操作步骤:
1)关闭主程序;
2)关闭气源开关;
3)进入开始菜单,选择“关闭计算机”/“关闭”,以关闭计算机;
4)关闭主机电源。
(二)系统检测:
1.进入系统检测界面后,每次测量前输入VIN码,输入方式可用条码枪扫入,也可用工作站上的键盘输入。
2.用碳罐封堵电磁阀的连接胶管与碳罐排气口连接。

图3:碳罐封堵阀
3.根据车型选择相应的充气枪,将测试枪与加油口连接,确保测试枪与加油口可靠接触。

图4:油箱连接头
4.按下图4启动盒上绿色的启动按钮,启动检测过程。
5.测量系统启动后,自动进行充气、密封性测量、充气补偿、通气性测量和测量结束工作过程。如果任何一个过程有问题,系统将自动报警。如果测量没有问题,测试合格,测量过程结束。
6.断开测试枪与加油口的连接。
7.按下启动盒上红色的停止按钮,回到检测的准备状态。
8.把测试枪放回枪套。
9.断开碳罐连接管,放回原位。
10.系统回到“测量准备状态”。按“确定”按钮,测量数据存入数据库。若“打印”选项被选中,则同时输出检测报告。如果按“取消”按钮,则取消本次检测数据,同时进入“测量准备状态”。
测试主画面如图5。

图5:测试主界面
(三)系统查漏功能:
1.用鼠标点击检测开关,开关翻转到查漏状态。
2.用碳罐封堵电磁阀的连接胶管与碳罐排气口连接。
3.根据车型选择相应的充气枪,将测试枪与加油口连接,确保测试枪与加油口可靠接触。
4.按下启动盒上绿色的启动按钮,启动检测过程。
5.系统开始查漏工作,待查漏结束后再回到检测状态。
四. 参数设置
1.点主界面左上第三个快捷键,进入参数设置窗口。
2.车型参数设置(对应快速测量方法):
1)用鼠标点左上部卡选择按钮,选择车型参数卡(如“红旗系列”、“M6系列”)。图6为“红旗系列”。
2)用鼠标箭头指向各参数的拖杆或拖盘拖拽点,按住鼠标左键进行拖拽,即可修改参数。
3)测量过程包括自动进行充气、密封性测量、充气补偿、通气性测量四个阶段。为对应这四个阶段,系统可以修改:
充气时间:出厂设置50秒。
充气补偿时间:出厂设置1秒。
密封测量时间:出厂设置5秒。
通气性测量时间:出厂设置5秒。
共计4个参数。以上设置是针对HQ3车型的,使用“红旗系列”参数卡。
4)点“确定”接受参数设置。

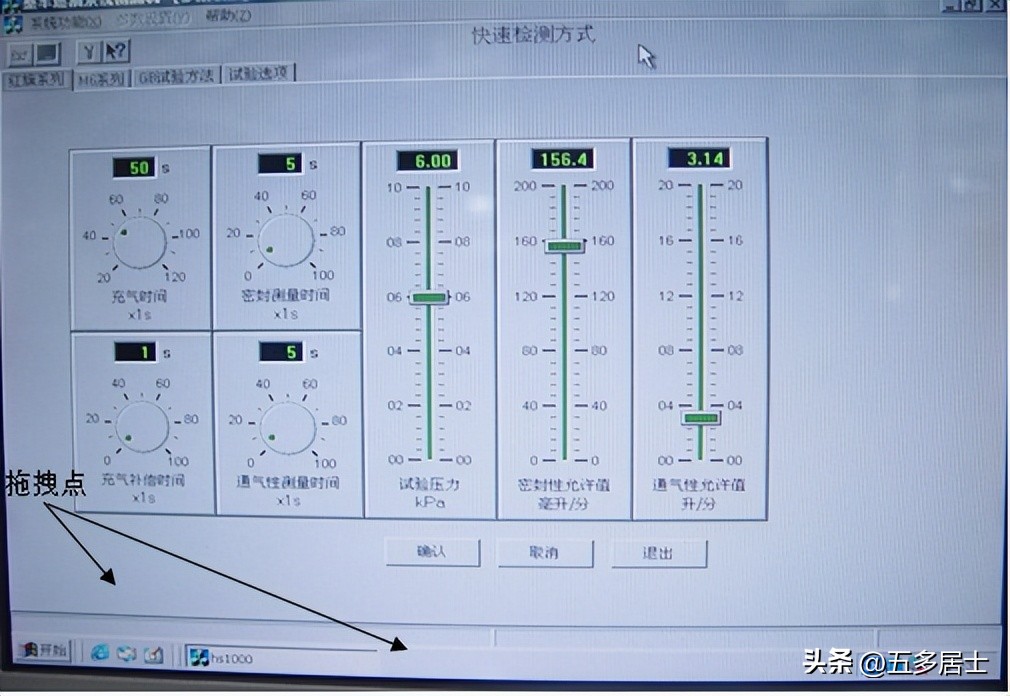

图6:车型(红旗系列,M6系列类似)设置画面
3.试验选项:
1)选择“试验选项”设置卡。如图7。
2)选择“快速测量方法”或“国标测量方法”。

图7:“试验选项”界面
需要说明的是,“国标测量方法”测试时间非常长(10分钟以上),利用压力传感器P进行压力降测试。而“快速测量方法”用传感器PS1、PS2进行流量测试,速度很快。我们使用“快速测量方法”。
4.GB(国标)试验方法:
在这里可以设置国标测量方法的各项参数。
1)选择“GB试验方法”设置卡。如图8。
2)在这个界面,可以设置充气时间、密封性测量时间、充气补偿时间、通气性测量时间、试验压力、密封性允许值、通气性允许值等参数。

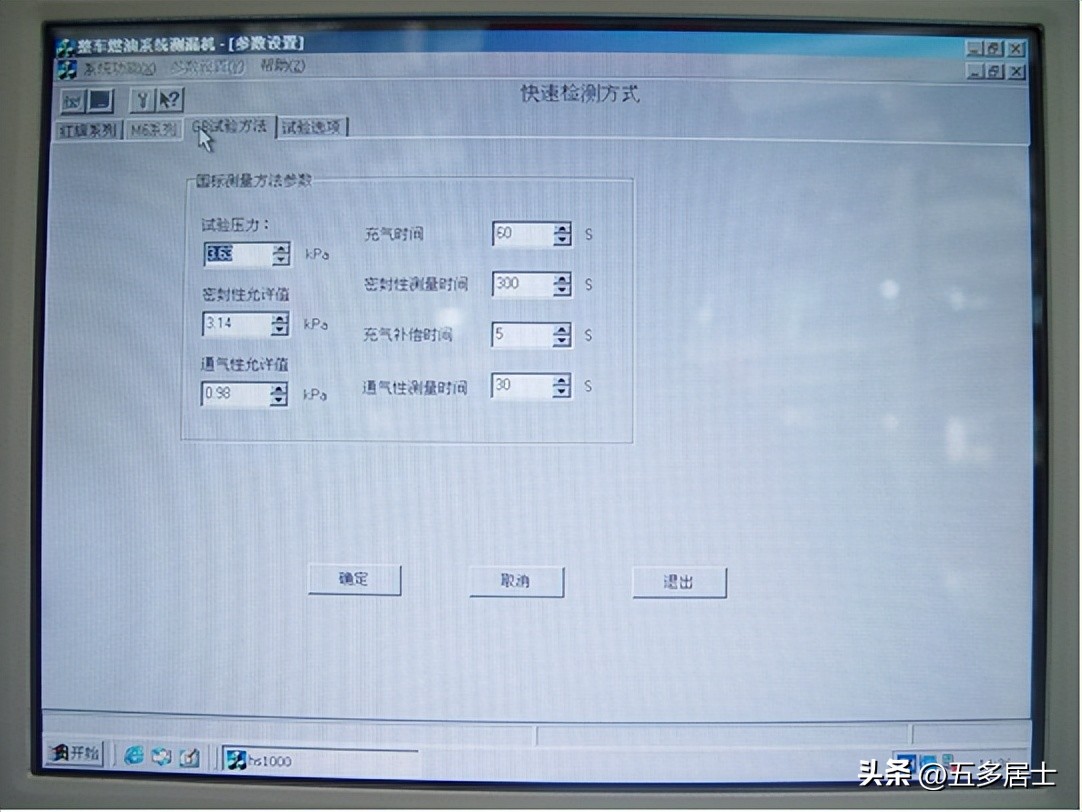

图8:GB试验方法参数设置卡
参数具体含义非常直观,不做具体解释。
3)点“确定”接受参数设置。
五. 系统检查:
系统检查窗口可实现设备系统(不包括车辆)压力传感器测试、系统密封性和各个开关的状态检测。
1.鼠标点左上角第二个快捷键,进入系统窗口。
2.压力传感器检测:
3.压力传感器检测:
1)系统默认“压力传感器”检测。
2)把标准表与校准口连接。
3)用鼠标或键盘调节试验压力,或者鼠标选择“压力传感器”软键。
4)按下“检测开始”。
5)检查左侧“压力传感器”显示值与标准表的误差应在精度范围内。

图9:系统检查画面
4.系统密封性检查:
1)按下“系统密封性”软键。
2)调节试验压力。
3)按下“检测开始”。
4)系统启动密封性检查。
5)通过观察顶部压力显示值变化,来判断系统的密封性。
5. 回到测试主画面:
1) 关掉当前参数设置画面。
2)按左上角第一个快捷软键,系统回到测试主界面。
六. 维修提示
1.压力传感器原则1年应该标定一次。可以找厂家做,我们没有标定补偿的手段。
2.每天开机后检查机器内三连件输出压力为0.4Mpa,精密减压阀输出为0.25MPa。
3.每月检查一次三连件的滤芯,发现滤芯变色或变脏,则更换滤芯。
4.每天检查碳罐连接管管口,发现管口磨损影响密封,则剪掉10mm。
5.每天清洁一次枪上的密封胶垫,每半年更换一次(可根具使用情况而定)。
6.如下器件是特殊和核心的,备件应予以考虑:
|
序号 |
名称 |
型号 |
厂家 |
数量 |
说明 |
|
1 |
电子压力控制器LR |
T-1001 |
美国 |
1 |
由计算机系统控制输出气体压力,该输出用于测试加压的气体。 |
|
2 |
质量流量传感器FS2 |
AWM3100V |
美国 |
1 |
测量密封性的传感器 |
|
3 |
质量流量传感器FS1 |
AWM5104N |
美国 |
1 |
测量通气性的传感器 |
|
4 |
V/I变送器AM |
AM-T-U10/14 |
西安 |
1 |
V/I变送器,用于计算机到电子压力控制器之间的变换。 |
|
5 |
综合模板 |
AMPCI9115 |
自制 |
1 |
模拟量接口板。 |
|
6 |
隔离模板 |
AMPCI821 |
自制 |
1 |
I/O接口板。 |
|
7 |
压力传感器P |
用于压力测量 |
