自2006年Tick-Tock的架构/制程轮换节奏确立以来，英特尔一直在CPU领域占有优势，但随着物理极限逐渐到来，这种技术演进路线受到了明显的制约。14nm工艺制程已经持续了三代，英特尔必须要做出本质上的改变，才能让消费者感觉到有足够的说服力。

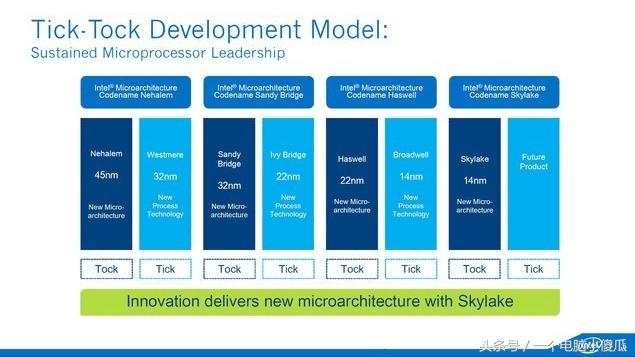

Tick-Tock 节奏一直运行到14nm初期
面对扰乱路线图的后果和10nm制程研发方面的困难，英特尔迅速调整了技术路线，决定将14nm制程延伸使用，采取优化迭代的方式，在第八代酷睿家族中相继推出KabyLake(含Refresh）与Coffee Lake两种新架构处理器。并将在10nm Cannon Lake推出之后，依然将其放在第八代酷睿家族之中。可见，第八代酷睿可以说是有史以来最受Intel重视的一代处理器。
10nm的Cannon Lake 将与Coffee Lake并存 中间插入了KBL-U
第八代酷睿移动首发版就属于KabyLake Refresh 家族， 相比KabyLake主要优化制程的特点，Kabylake Refresh的变化在于增加核心数量。移动端首发四颗i5/i7家族的处理器均为四核八线程设计，相比于上一代同级别产品而言，多了两个核心、四条线程。这对于处理器性能、效率的提升是行之有效的。

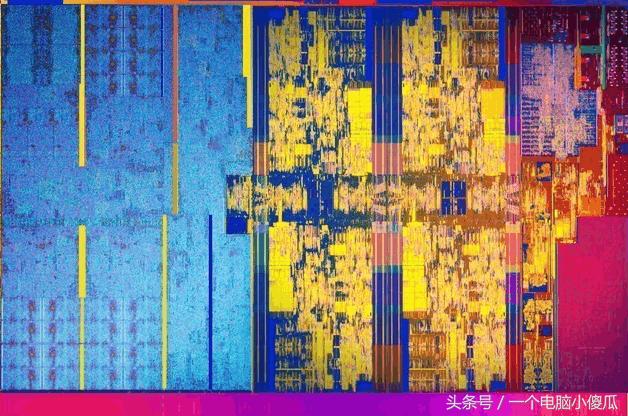

Kaby Lake U Reflesh 内核
KabyLake系列主流移动处理器规格
根据英特尔官方数据来看，第八代酷睿性能提升幅度将达到40%，是酷睿家族有史以来最大的一次性能提升。
2八代移动CPU双核变四核
而在移动平台，第八代低电压酷睿处理器也从双核四线程提升为四核八线程，在规格方面已经于第七代标准电压处理器持平。以i7-8550U为例，这颗处理器的默认频率仅为1.8GHz，但最高睿频却高达4GHz，虽说在实际运行时为了平衡功耗与发热，CPU并不会时刻维持在高频率上，但实际的性能表现却依然大幅优于过去的双核四线程处理器。
i7 8550U 规格参数
从CPU-Z信息检索来看，酷睿i7 8550U的最高单核睿频冲上了4GHz，基准频率是1.8GHz。新一代的睿频技术可以让处理器空载待机时看到单核睿频实时频率，这是过去很少能够见到的。
英特尔所有支持睿频的处理器都会区别满载睿频和单核睿频，他们的数值明显不同。AIDA 64读取的满载睿频是37倍频。由于受到15W总功耗的限制，i7 8550U在任何笔记本平台上真正全核满载的频率都基本不会超过3GHz，所以这个满载37倍频意义不大。
搭载八代酷睿笔记本续航实际测试
第八代酷睿处理器虽然增加了两个核心，但凭借英特尔工艺制程，芯片面积并没有增加，同时功耗还能控制在15瓦水准，从双核变成四核的情况下也对搭载八代酷睿笔记本进行续航测试。

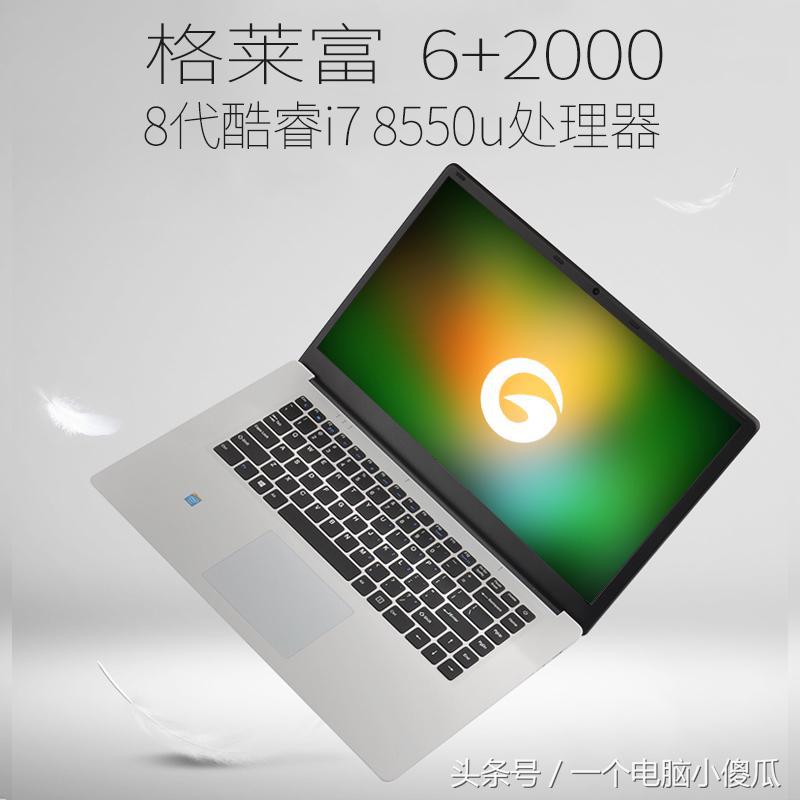

我们使用PCMark 8 Work模式的续航项目对搭载八代酷睿的格莱富6+2000游戏笔记本进行了续航测试，在亮度百分之七十五，平衡电源模式下，重度耗能的情况下其续航时间达到5小时4分钟。这期间八代酷睿起到了很大的作用。
PCmark 8续航测试结果5小时4分
目前移动端除了低压处理器还有标准电压处理器也已经曝光，与桌面端相同的六核十二线程规格同样带来惊人提升。根据前几日曝出的GeekBench跑分来讲，最新的i7-8750H处理器凭借规格上的进步相比i7-7700HQ得到22%的单核以及65%的多核性能提高，这使得主流级移动端处理器性能第一次达到超越上代桌面主流处理器的实力。
信息时代的数据处理，除了视频也需要在人造虚拟场景进行各种交互工作，无论是在代表即时渲染的游戏，还是CG技术和静态展示技术领域，Intel处理器都建立了良好的业内合作关系，在效率上有独到的优势。
