思维导引：
以导线框经过磁场引发电磁感应现象为模型，考查电磁感应现象中所有的规律，并运用图像分析与表达复杂物理过程中物理量变化规律。该模型是高考热点里的常客，其综合性较强，更好的考查学生知识及方法的迁移能力，通常出现在选择题和压轴综合计算题中，高考对物理图像的考查形式：(1)通过对物理过程的分析找出与之对应的图象并描绘出来；(2)通过对已知图象的分析寻找其内部蕴含的物理规律；(3)图象的转换——用不同的图象描述同一物理规律或结论；(4)综合应用物理图象分析解决问题。
该模型一般解题步骤：
(1)明确图象的种类，即是Φ－t图，E－t图、I－t图还是E－x图、I－x等。
(2)分析电磁感应的具体过程，将对应的图象按时间t或空间x分几段。
(3)用右手定则或楞次定律确定感应电流的方向，左手定则确定感应电流所受磁场力的方向.
(4)结合法拉第电磁感应定律、闭合欧姆定律、牛顿定律等规律写出函数关系式。
(5)根据函数关系式，进行数学分析。
(6)画出图象或判断图象。

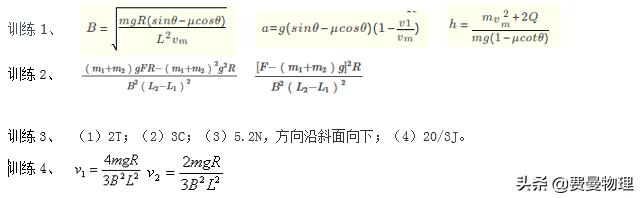

上期答案：
