为了今后能更加方便于《简易收音机电路的实验与制作》，为验证实验收音机电路与自制效果的需要，特设计自制了一个应该可行的普通实验平台。
接着“简易收音机电路检验用平台试制过程跟踪纪实(一)、(二)、(三)”，下面继续介绍简易收音机电路检验用平台具体电路试制进展情况:
本简易收音机电路检验用平台的电路分: 调谐回路单元、直流电流测试单元、直流电源及“1.5V与3V”电池单元、音频放大功放单元。
本节介绍 直流电流测试单元 :

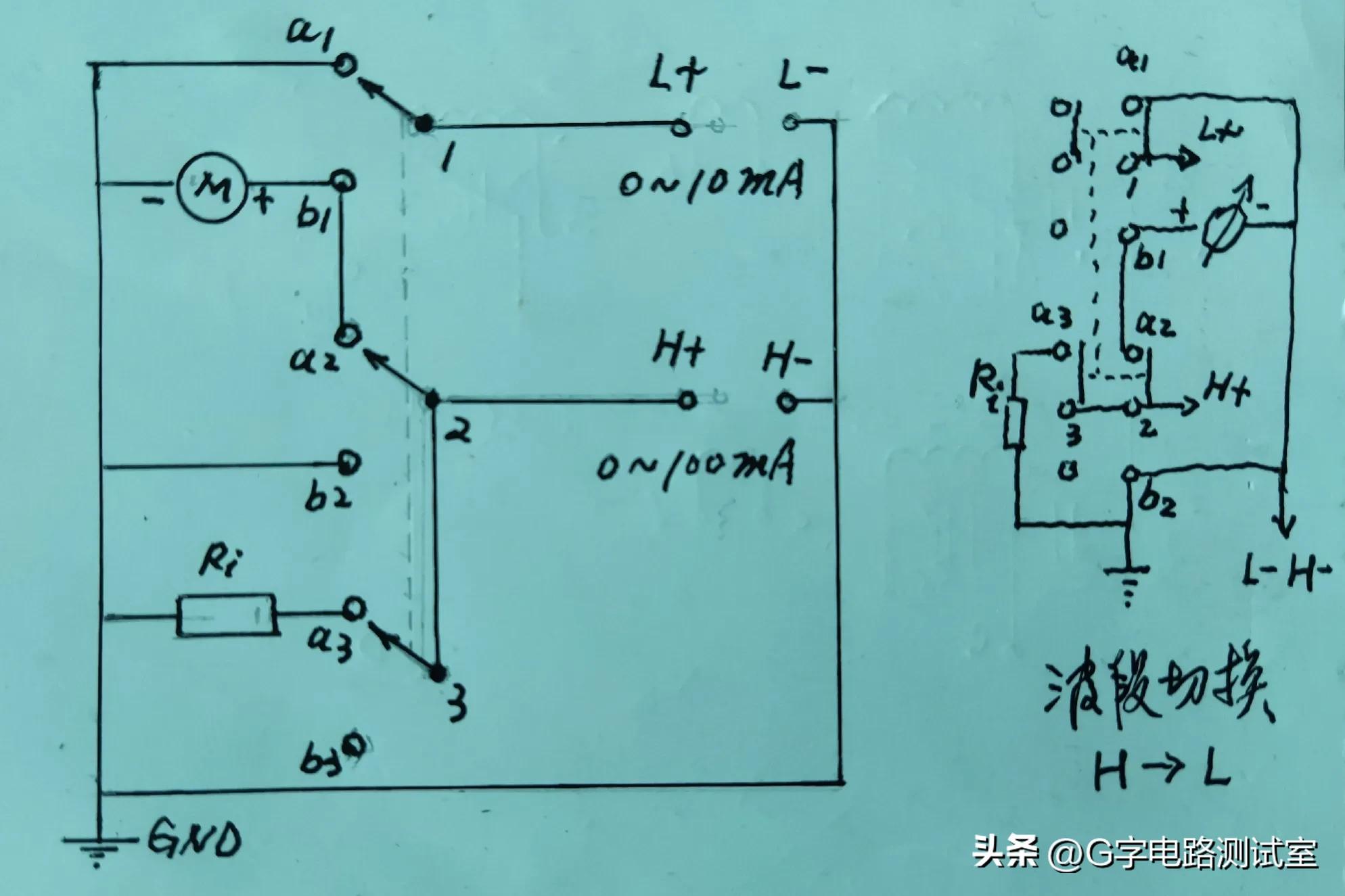

本“简易收音机电路检验用平台”自身有一组提供功放电路的，经变压器降压后的交流电源，再经过整流滤波后供给的直流电源！该功放电路正常工作时的最大电流应该不超过100mA。还有一组即为两节3V或一节1.5V电池，它提供给待测简易收音机的一般普通电路，如1至3管的晶体管收音机电路，所以工作电流应该不会超过10mA。为此设计了两路直流电流测量方案，见图1的电路图所示。
由图1的电路图可以看出，也可以看做，这就是具有测量两组直流电流的电流表。它们分别为，L+和L-两端可以测量0~10mA，H+和H-两端可以测量0~100mA直流电流的变化值。它们由波段开关来进行相互切换！
见图1所示当波段开关触点在a档时，L+端经a1点直接入地“GND”，不参与测量; 这时H1经a2和b1点流过电流表M，即可测量0~100mA的电流变化了！这里并联在电流表M两端的Ri为扩大电流量程的分流电阻器。
如果波段开关触点在b档时，H+经过b2入地“GND”，即不参与测量。L+经b1流过电流表M，此时电流变化就是0~10mA喽！
图1
图2所示的是除了图1中的测量电流外，将波段开关的接线图单独描绘出，电路测试由这个波段开关进行两档切换的电流走向情况。
图2

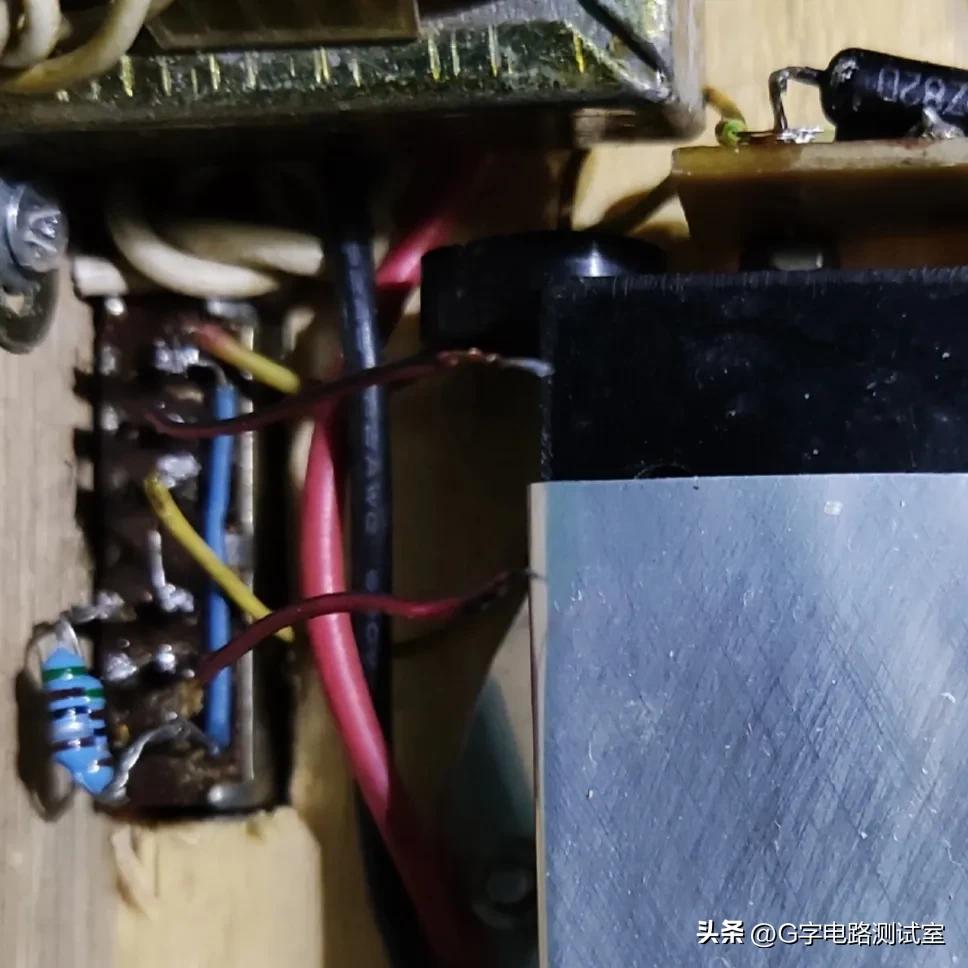

图3所示的是波段开关已经连接好，及分流电阻器也一并焊好的情况
图3

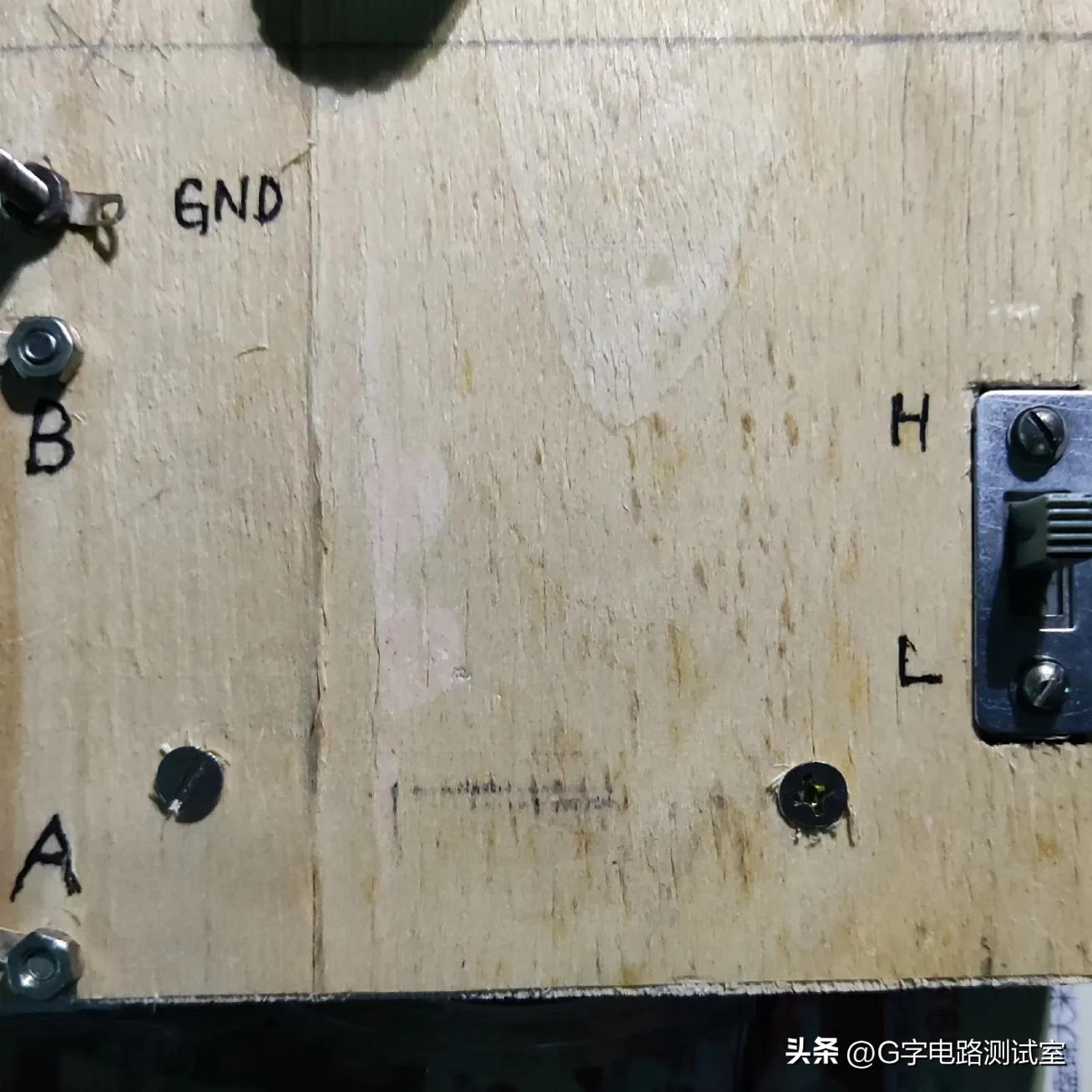

图4所示的是操作面板上的波段开关上下切换柄，及对应的地线“GND”接线端子。
图4

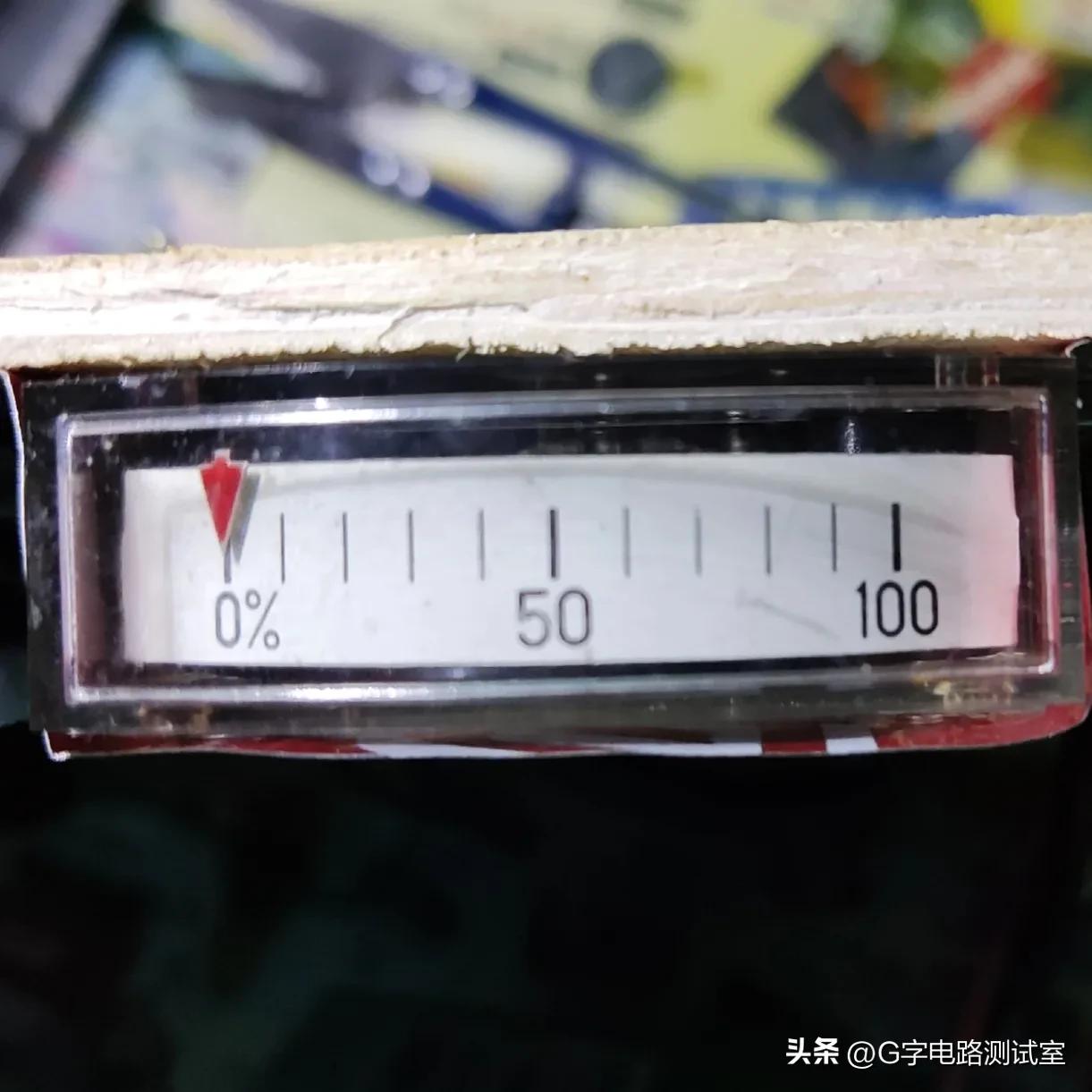

图5所示的是直流测试显示用的电流表刻度盘。
∴图5
下节介绍“直流电源及“1.5V与3V”电池单元”。
待续一一
