本文主要和大家分享双绞线水晶头的制作和模块的压接。

水晶头的制作标准分类

网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。 交叉线的做法是：一头采用568A标准，一头采用568B标准。平行（直通）线的做法是：两头同为568A标准或568B标准。

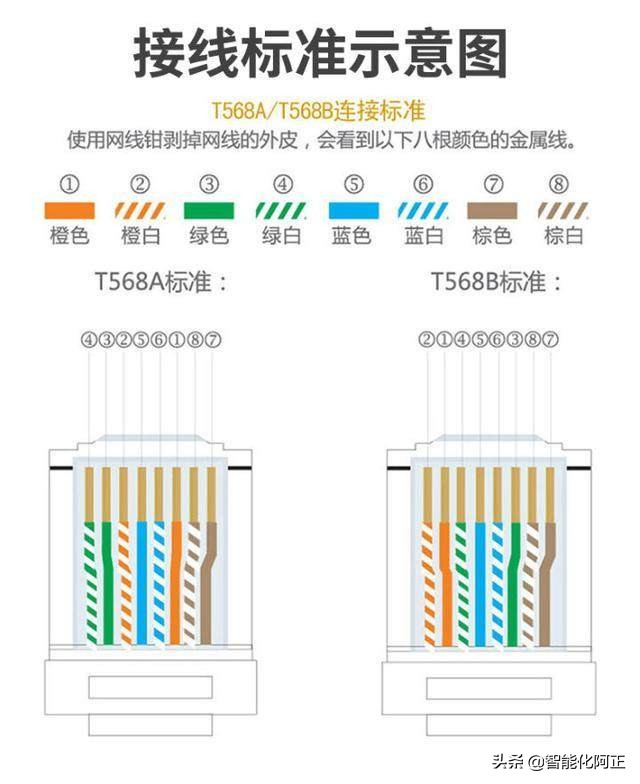

T568A、T568B接线标准

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，（从左往右）即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

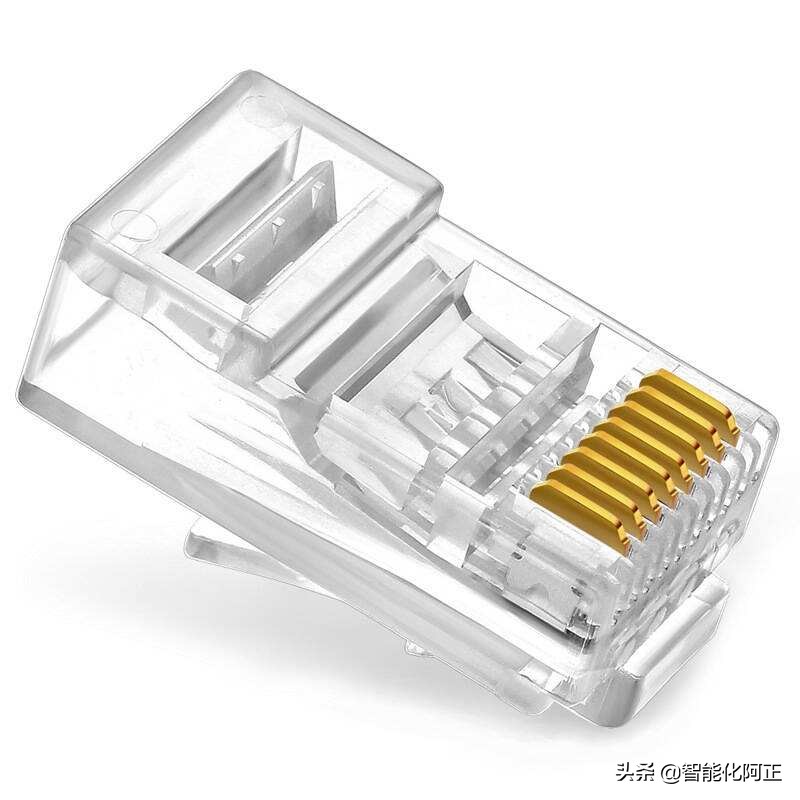

RJ45水晶头

制作方法

水晶头制作

1. 先抽出一小段双绞线，然后把外皮剥除一段；（不需要剥去线芯保护层）
2. 将双绞线反向解开；
3. 根据标准排线。一般智能化行业我们使用T568B标准的直连接法；
4. 剪齐线头，留1.2cm左右长度；

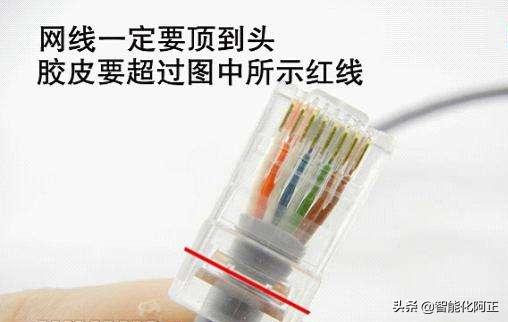

5. 网线插入水晶头后，应保证网线外绝缘皮有一部分在水晶头内，如果出现内层绝缘皮外露，应再次重复剪线的步骤；
6. 把双绞线插入水晶插头；
7. 让网线抵到位；（从上端看与水晶头齐平为宜）
8. 用网线钳夹紧；（使金属片完全压入网线内，与网线铜芯接触到位）
9. 使用测试仪测试；
10. 把同一根网线的两个水晶头分别插入测试仪内，只要测试仪的8个灯分别亮起，即证明水晶头连接良好。

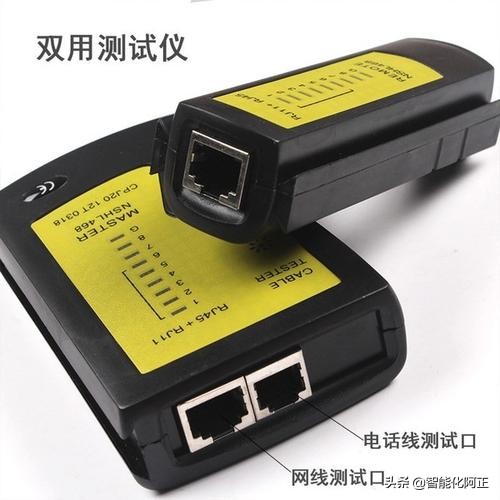

测试仪

注意事项

1. 如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机
2. 如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑

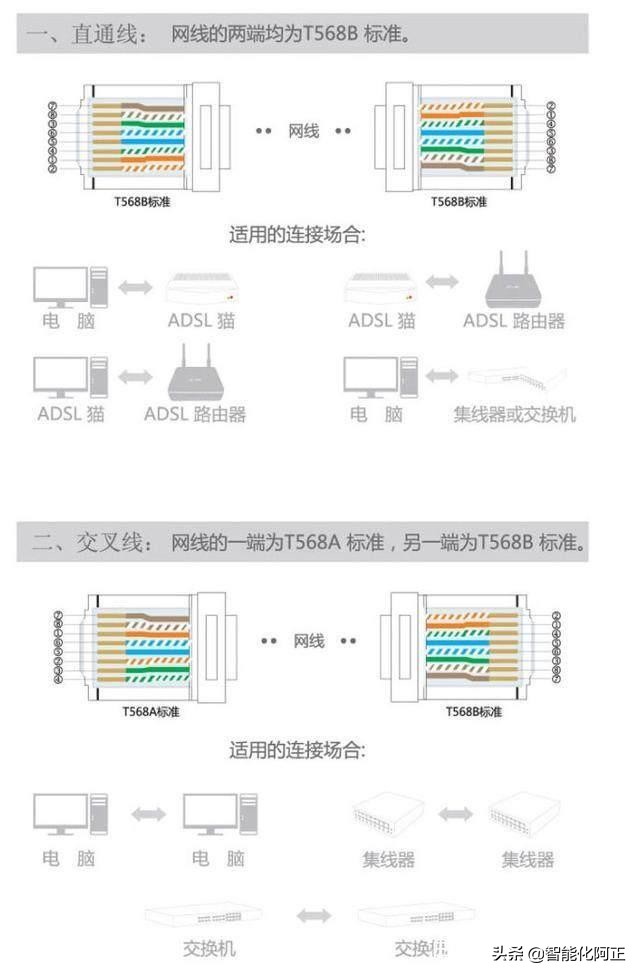

直通线、交叉线接线方法

信息模块的制作

信息模块在企业网络中是普遍应用的，它属于一个中间连接器，可以安装在墙面或桌面上，需要使用时只需用一条直通双绞线即可与信息模块另一端通过双绞线网线所连接的设备连接，非常灵活。

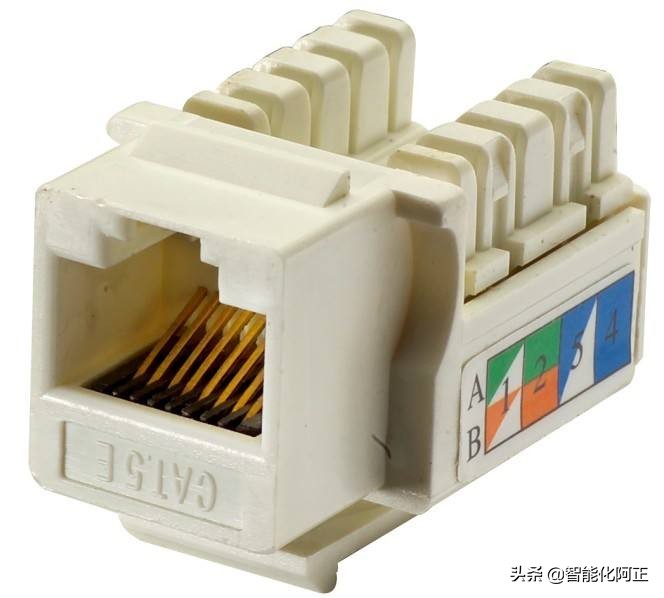

信息模块

制作工具

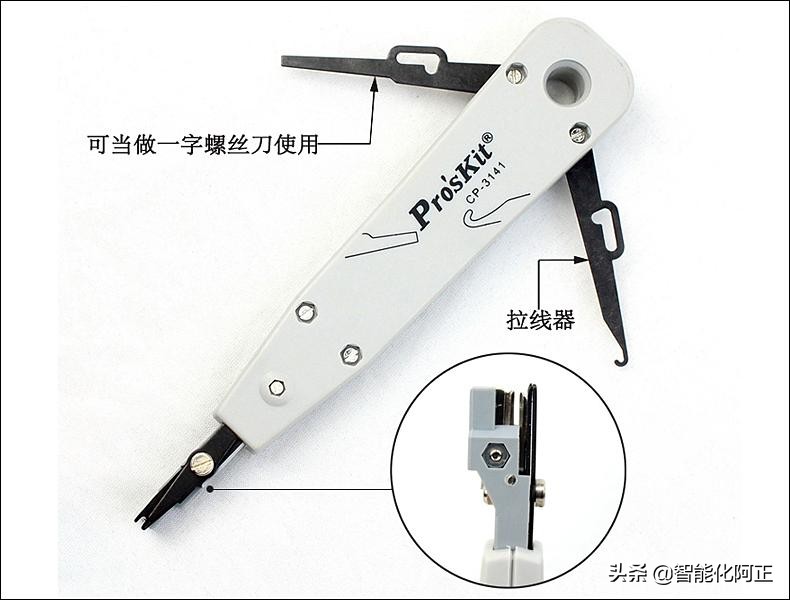

模块打线器

制作方法

信息模块制作

1. 先抽出一小段双绞线，然后把外皮剥除一段，约3cm；
2. 将双绞线反向解开；
3. 根据标准排线。一般智能化行业我们使用T568B标准的直连接法；

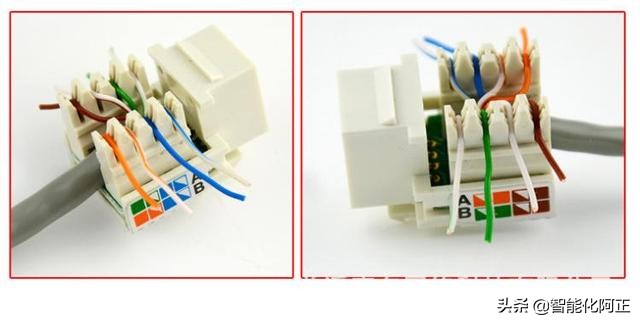

4. 根据信息模块上面的标识把对应的线芯放入卡槽；
5. 使用打线器压紧并切断多余部分（打线刀需要与模块垂直，刀口向外，将每一条线芯压入槽位内后，将伸出槽位的多余的线头剪断）。
6. 盖上保护帽；
7. 用测试仪进行通断测试；
8. 装入86面板；
9. 安装上墙。

网络信息面板

平时在施工过程中施工人员制作水晶头时未把网线护套压进水晶头内或只接入1、2、3、6芯，这样往往会导致在以后使用中，水晶头松动、接触不良等。造成故障率的增加。
