1.背景

2018年，我作为技术人员，到无锡一家电机生产厂，做打端子机的售后工作。

在解决问题的时候，发现PLC程序里有一些数据寄存器重用，电气原理图跟实际设备元件品牌对不上，客户要的资料找不到等诸多问题。

这些问题，对售后工作造成了困难。也让我们反思在实际工作中，有些工程师不按照设计步骤来，才造成了这样的问题。

那么非标设备电气设计的具体步骤应该怎么做呢？

2.项目前期准备

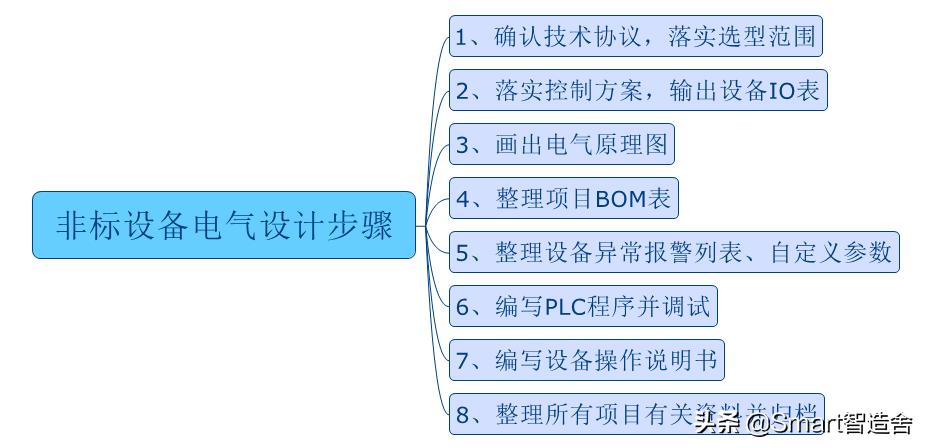

图1 非标设备电气设计步骤

1）确认技术协议，落实选型范围

技术协议规定了对设备供应与验收的技术要求等有关事项。

电气设计人员要确认好技术协议的内容，从中提取有关电气设计的信息，落实电气元件的选型范围，为控制方案提供必要的选型信息。

2）落实控制方案，输出设备IO表

设备控制方案可以清晰地展示设备主要元器件以及它们之间的控制关系。

设备IO表可以把控制设备上的点位及其对应的功能确认下来。例如：X0代表的是气缸前进到位，X1代表的是气缸后退到位等等。

3）画出电气原理图

电气原理图是设备电气的工作原理，各电器元件相互之间关系的一种表示方式。

一般由主电路、控制电路、保护、配电电路等几部分组成。

它的主要作用是便于阅读和分析控制电路。

4）整理项目BOM表

项目的BOM表（ 物料清单表）是产品结构的技术性描述文件。

它能够列出产品的最终所有构成项目，也是联系和沟通各项业务的纽带。

例如生产部门需要它来确认零件是否到期，能否进行生产任务，库房需要它来安排发料等等。

3.项目中期调试

1）整理设备异常报警列表、自定义参数

设备的异常报警列表与自定义参数的确认，提前规定了PLC某些内部寄存器的作用，避免了后面编写程序时控制混乱的问题。

例如D1000-D1100的数据寄存器作为设备的伺服位置参数使用，编写程序时不能将这些寄存器用在其他功能上，避免出现位置错误、撞机等问题。

2）编写PLC程序并调试

编写PLC程序是设备控制的核心步骤。编写的程序要遵循结构清晰、功能明确、维护方便的原则。调试时要检查设备是否满足生产工艺的要求。

4.项目后期整理

1）编写设备操作说明书

设备操作说明书是设备安装、调试、使用、维修保养的应用文本。对于指导设备使用人员如何正确使用、维护设备有积极的意义。

2）整理所有项目有关资料并归档

在项目完结的时候，要将项目的所有有关资料进行归类并保存下来。例如：设备的电气原理图，BOM表、PLC程序等等。

归档的作用是保存项目资料，为设备的交接、类似的设备的开发，设备售后等工作保留必要的资料。

5.总结

非标设备电气设计是给设备注入“灵魂”的步骤，机械动作与工艺需要电气控制动作来验证是否可行，不可谓不重要。

前文列举的电气设计步骤的含义及其作用，相信大家都能对电气设计有一定的了解，那在这些步骤中具体应该怎么做才能避免掉坑，敬请关注后续的内容。
