管道布线是很多设备设计制造所需要的。SOLIDWORKS的Routing功能，可以实现管道（硬管）、管筒（软管）、电线电缆的布置和走线功能。该功能智能且高效。但是要用好该功能，必须定制一个企业专用的GB Routing设计库，包括常用的法兰、接头、管道管筒规格、泵、阀、压力表等外购附件。
Routing设计的智能化，要求该库零件需要具备某些特点，比如配合参考、连接点、线路点的定义，智能特征的定义、设计表中配置参数的匹配等等。当然最佳的途径是利用现有SOLIDWORKS的Routing库零件修改，如果你不熟悉零件配置表格的内容，也可以自己建立，下面我们就第二种方法举例，自建GB标准的Routing零件。
举例
管道零件
第一步

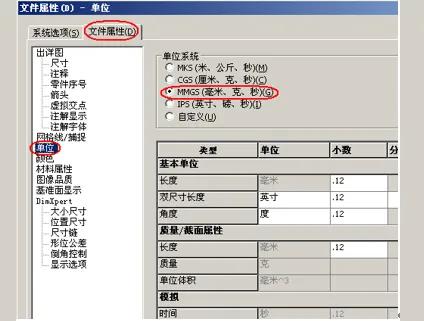

选项-单位-单位系统，修改为mm
第二步

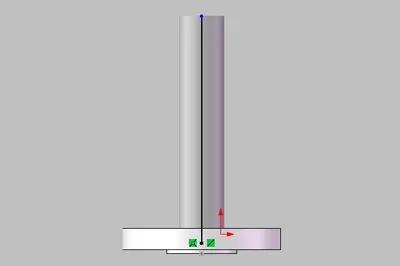

制作管道模型-设计树特征使用英文显示

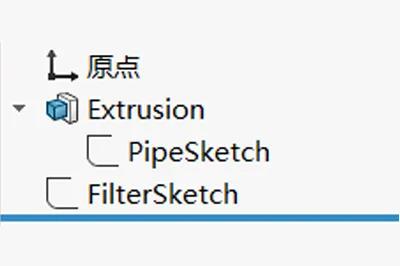

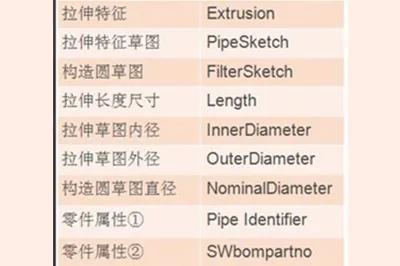

即使你是用的中文界面，也最好修改为英文特征名和草图名。（如下图所示）
第三步

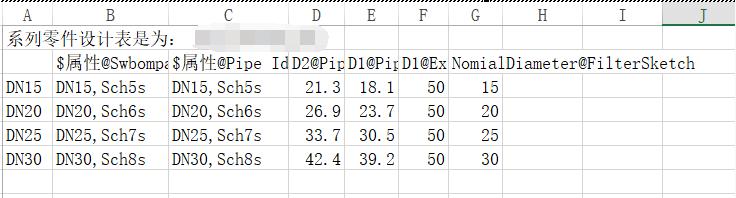

建立配置表格-编辑表格，双击特征或草图，信息就会录入表格中。
第四步

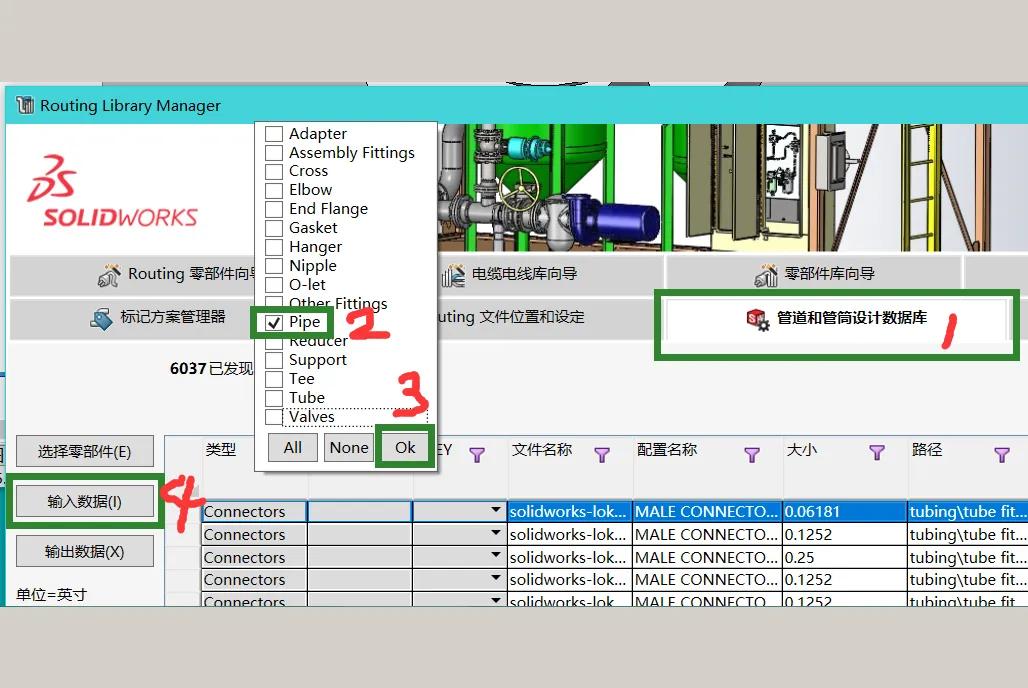

读入Routing库管理器中
第五步
尽可使用GB管道了

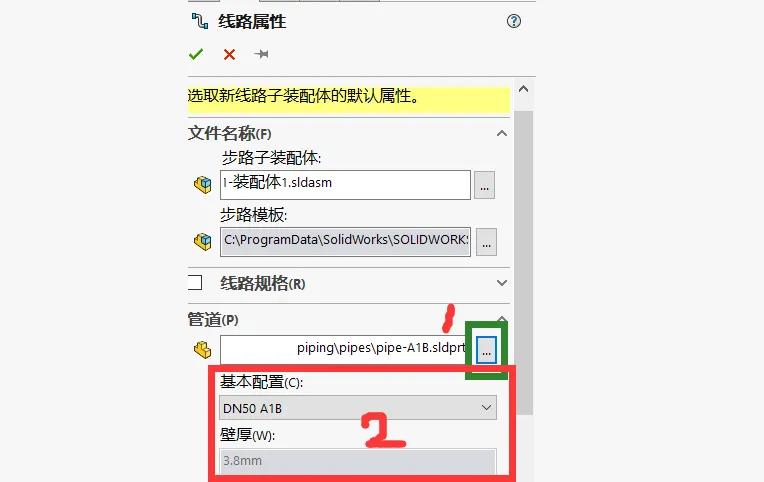

插入一个新装配体-在线路属性中-使用新设计的管道，按序号分别选择。
后续更多模型需要设置，法兰、接头、三通&四通…
