01
客户需求

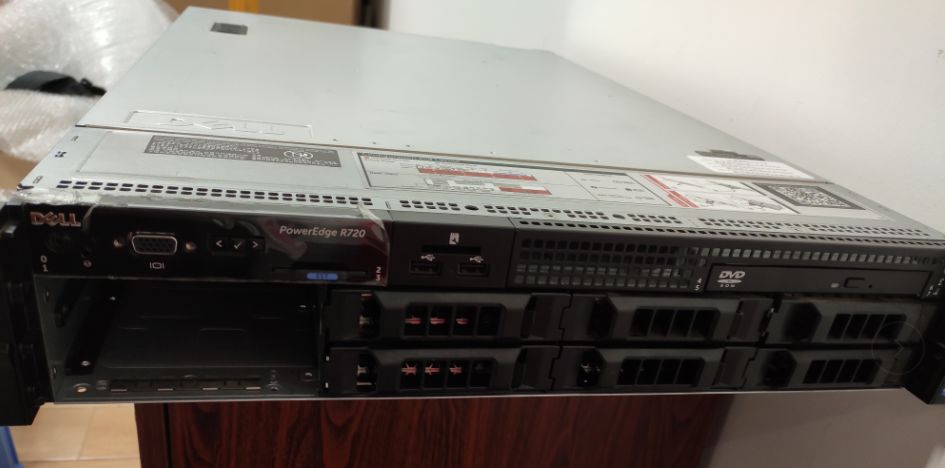

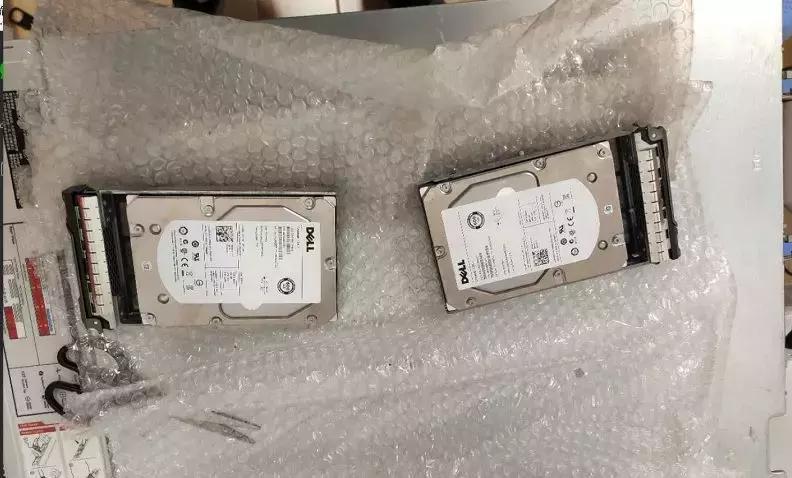

客户有两台DELL PowerEdge R720服务器，但是由于在购买之前，买的是一块硬盘，由于数据安全性能低，所以客户在网上买了硬盘，准备将再安装一块硬盘和之前的硬盘做RAID1，进行数据系统的冗余。

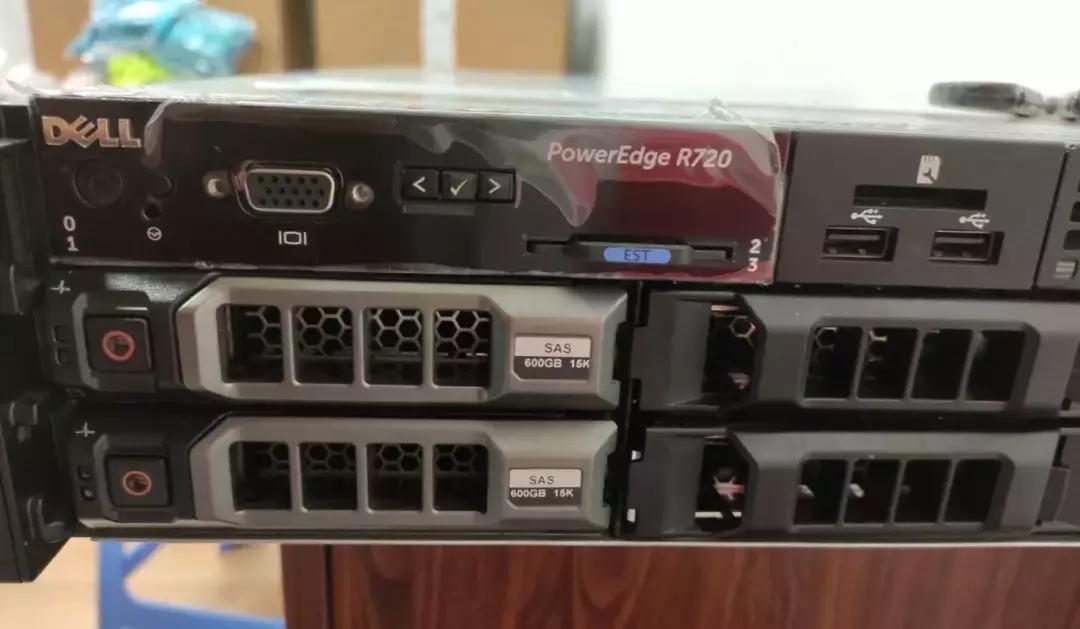

将硬盘安装到0和1盘硬盘槽位。
02
硬盘状态

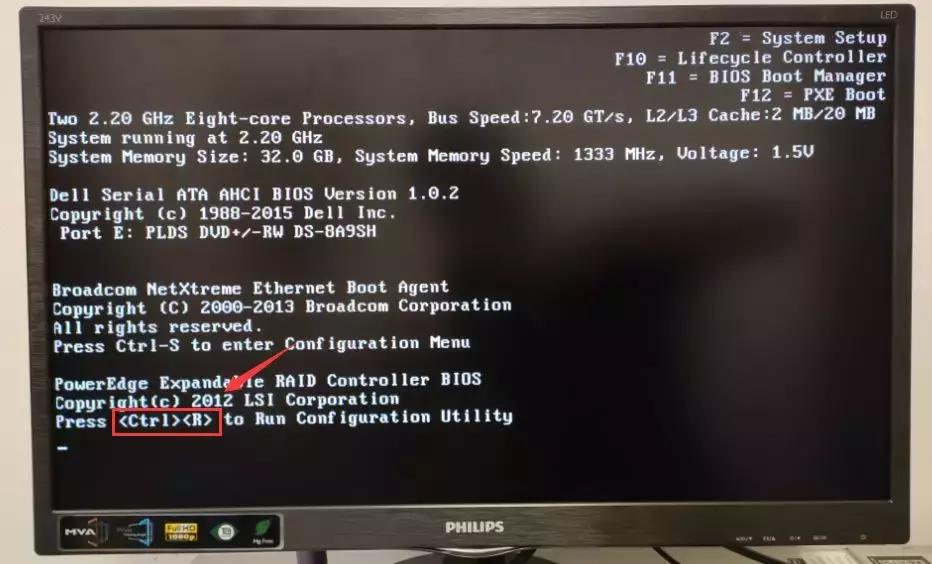

在开机界面，看到Ctrl+R时，同时按住Ctrl+R，进入RAID卡阵列，进行RAID的配置操作。
进行RAID卡配置界面，发现VD Mgmt中只有一块硬盘，为什么呢？已经添加了一块硬盘，无法识别到两块硬盘呢？
使用Ctrl+N，可以查看PD Mgmt选项

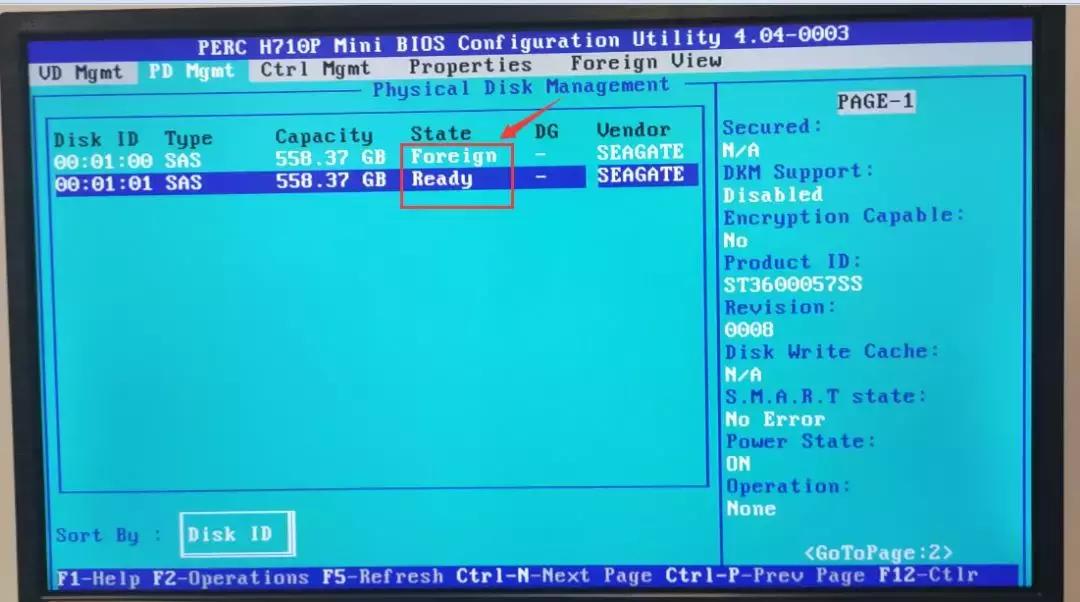

可以看到一块硬盘的状态是Foreign(外来的)，一块硬盘的状态是Ready。
状态不一样，无法进行RAID1创建，那如何将Foreign状态更改为Ready呢？
使用Ctrl+N，跳转到Foreign View

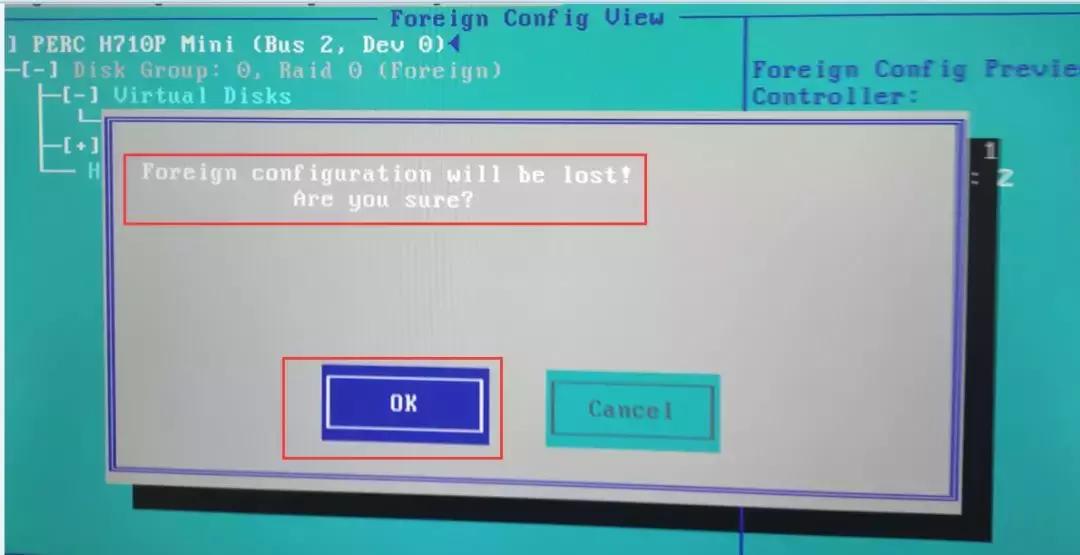

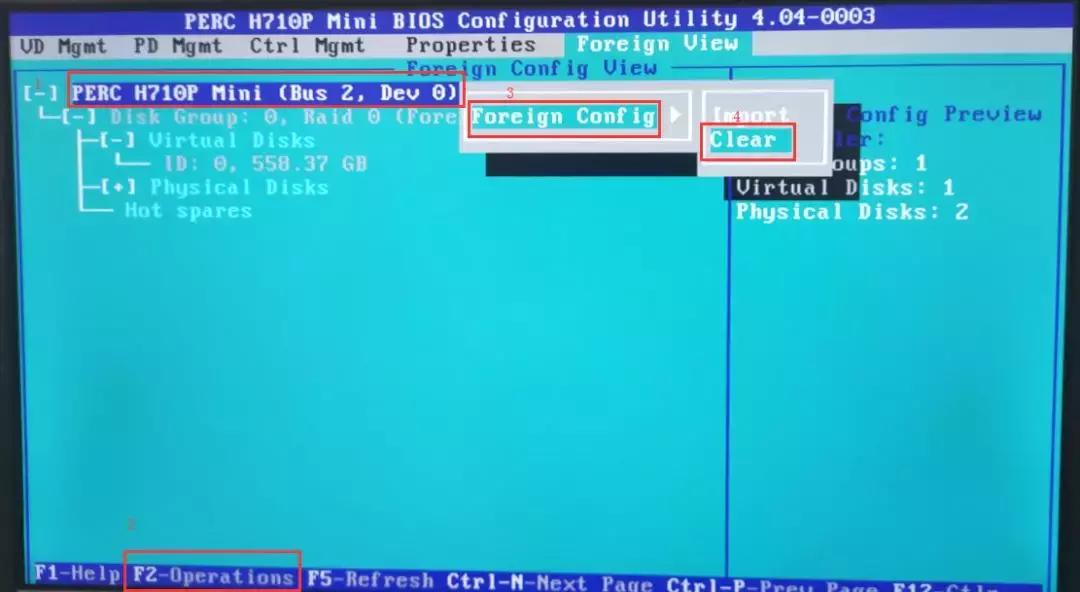

选中PERC H710P Mini (Bus 2，Dev 0)，然后按F2，选择Foreign Config，选择Clear。
然后点击OK。

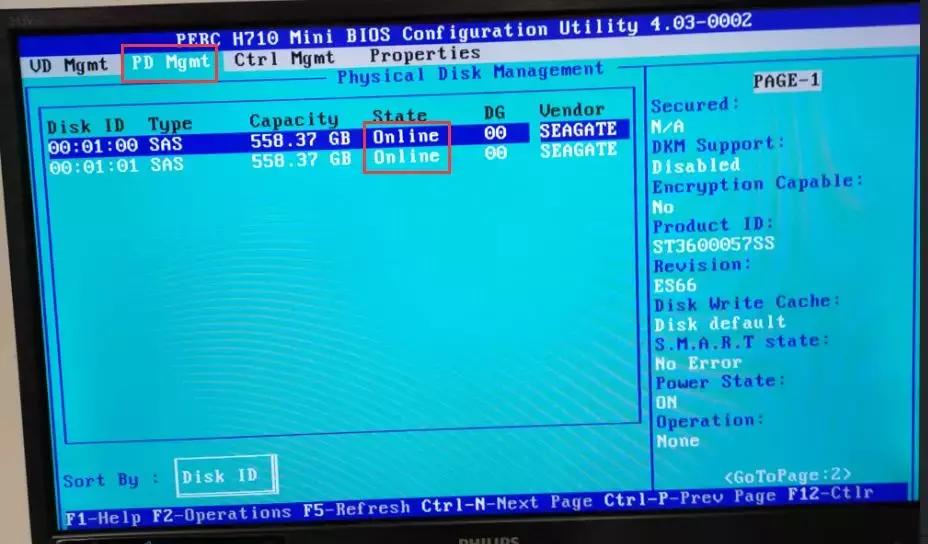

RAID卡BIOS设置界面，硬盘的状态（foreign:外来的，online:正常，missing:磁盘未找到，failed:失败），说明两块硬盘都已经正常。

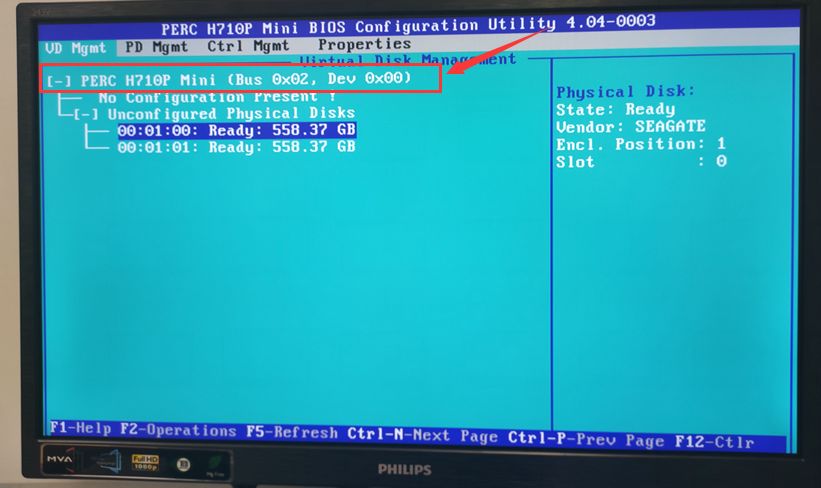

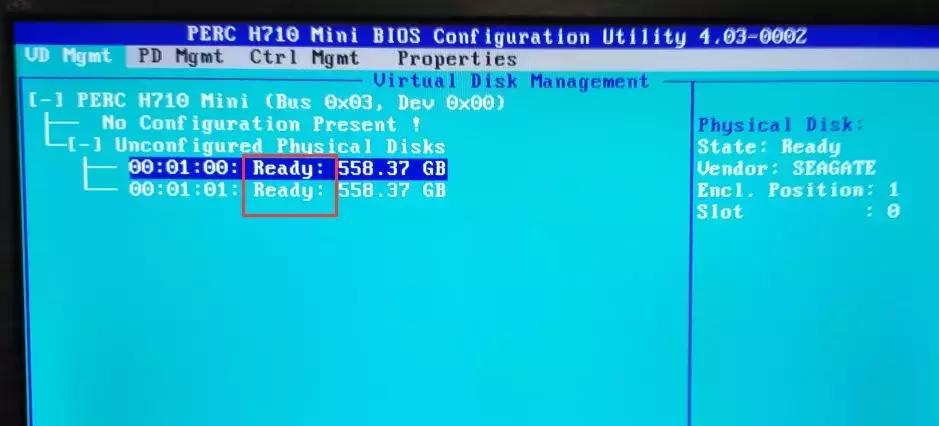

这时候我们到VD Mgmt中会发现硬盘状态变成了ready了，这样我们就可以做RAID 1了。
03
RAID 1创建

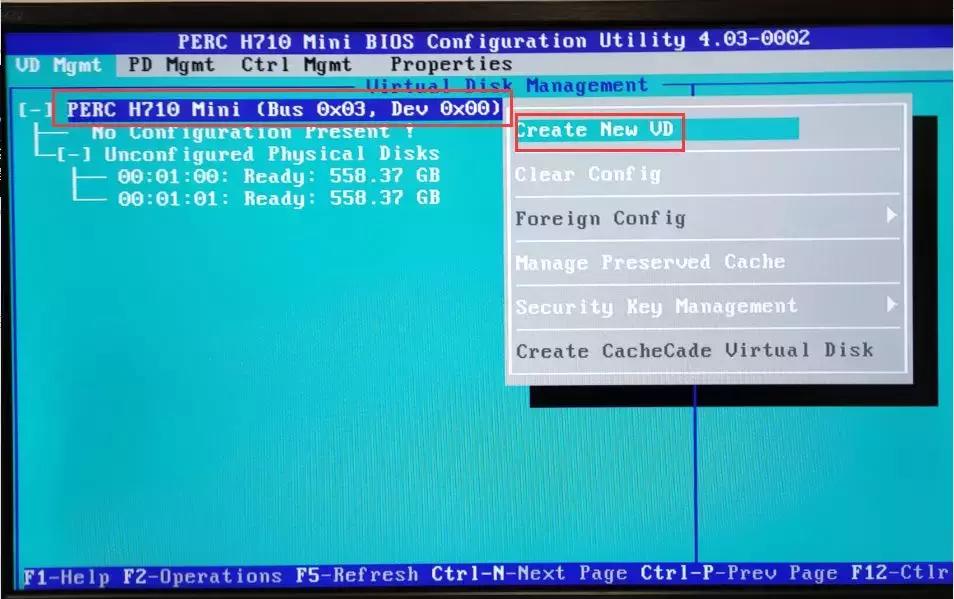

1、选中PERC H710 Mini (Bus 0x03,Dev 0x00)，然后按F2，选择Create New VD。

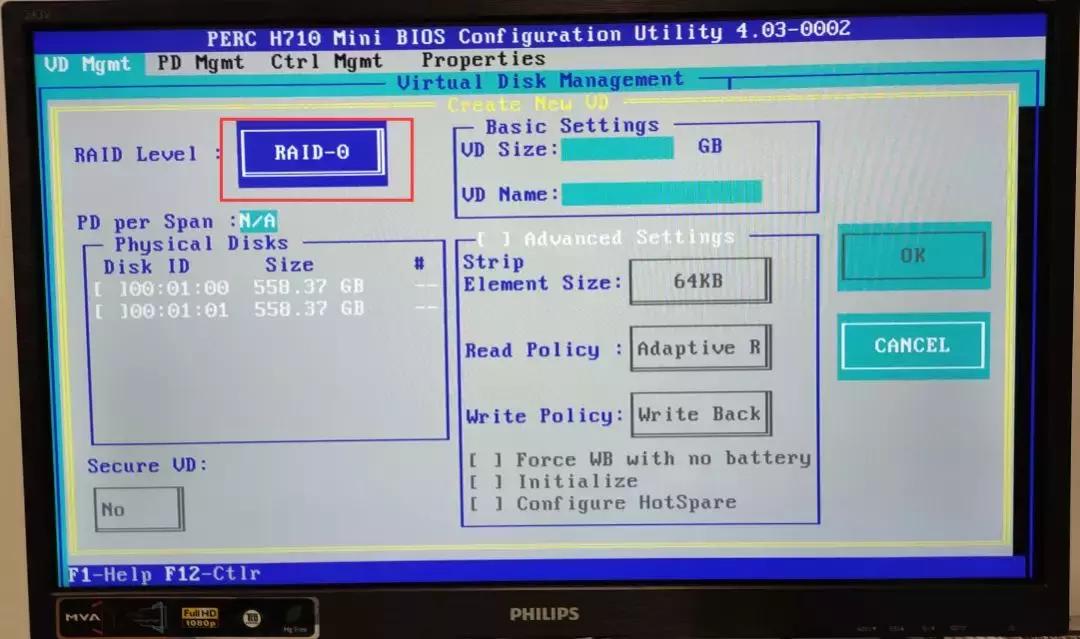

2、在RAID Level中可以看到默认的是RAID-0。

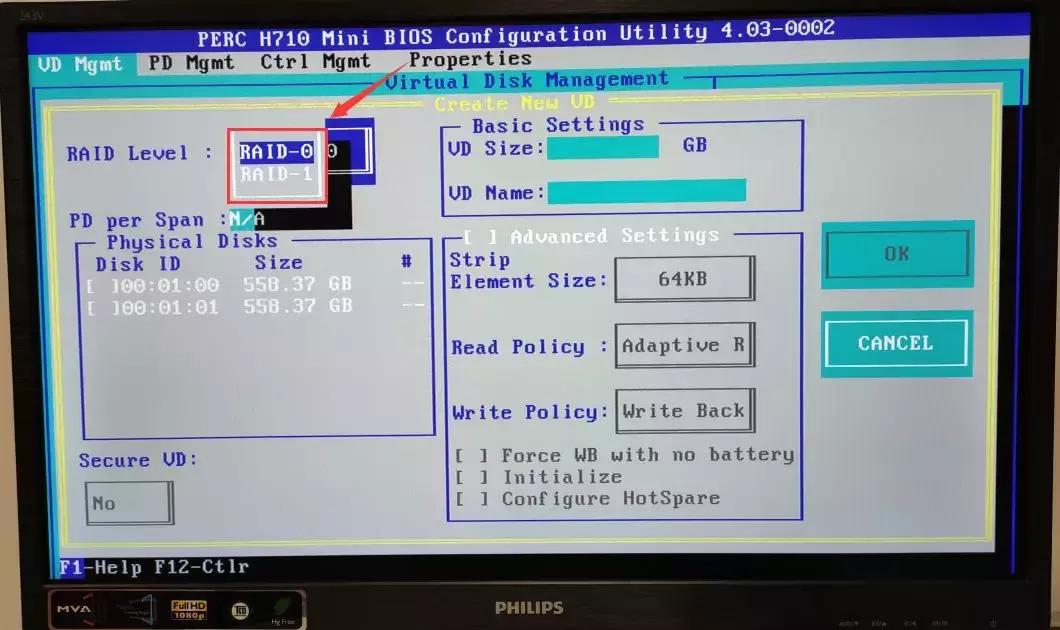

3、在选框中，按Enter键，可以跳出来可以配置的RAID类型。

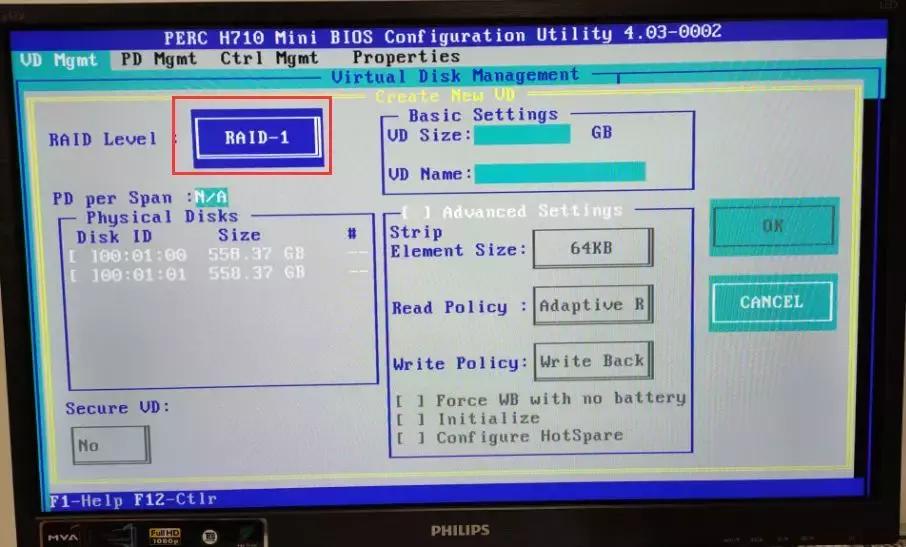

4、选中RAID-1。
5、确定后，可以查看到现在的RAID Level已经更改为RIAD-1。

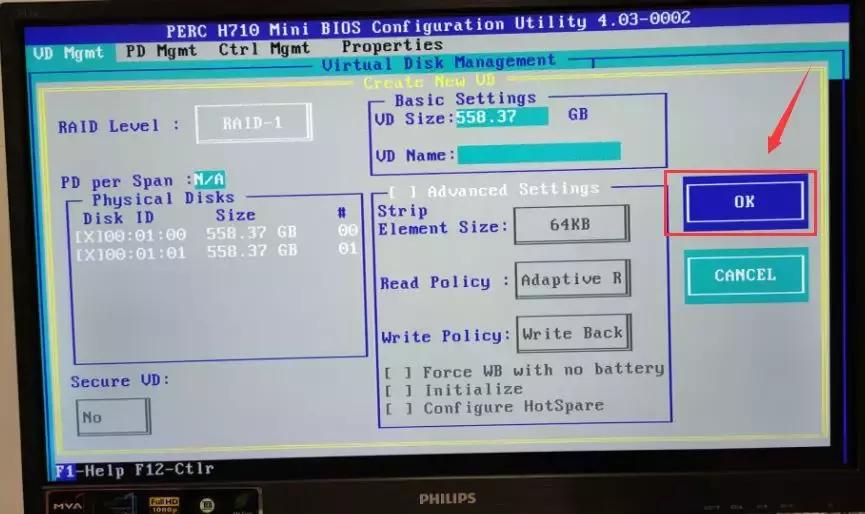

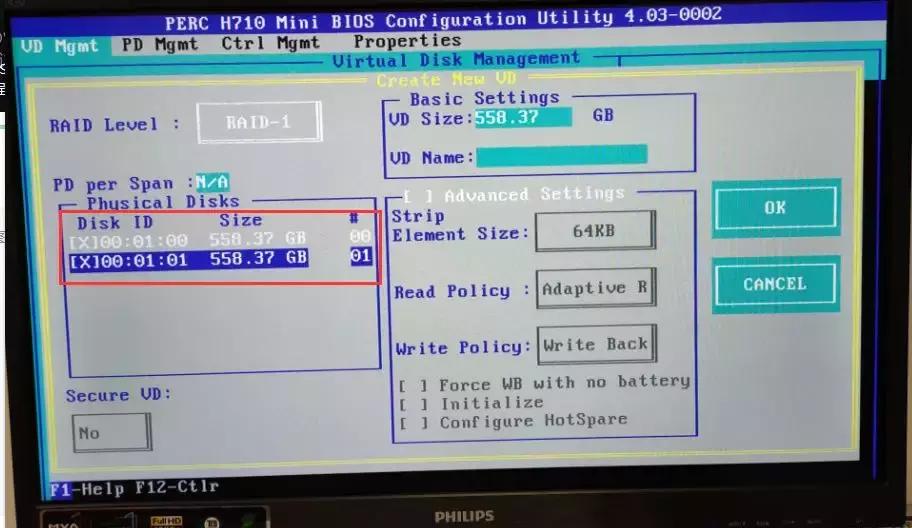

6、在Physical Disks中，通过上下键选择，按空格键选中磁盘，选中的硬盘前面的框中会显示[X]，代表选中。两块硬盘都已选中。
7、通过Tab键，选中右框的OK。

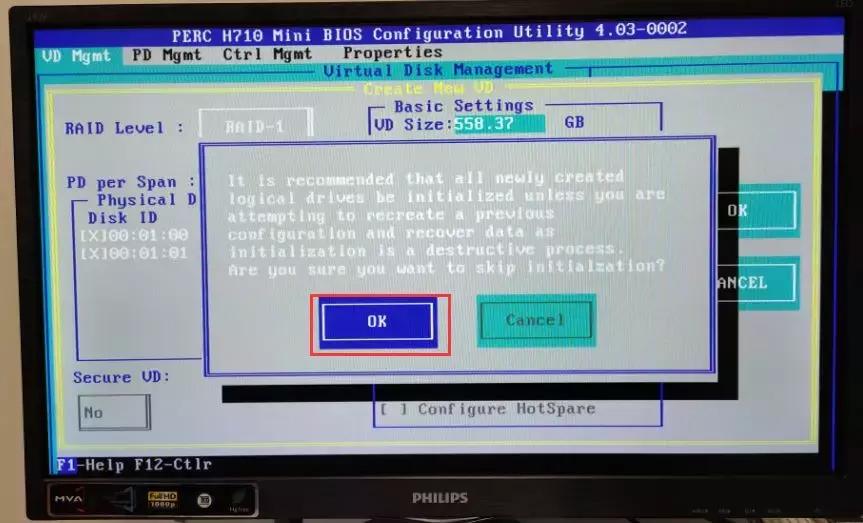

8、然后点击OK。

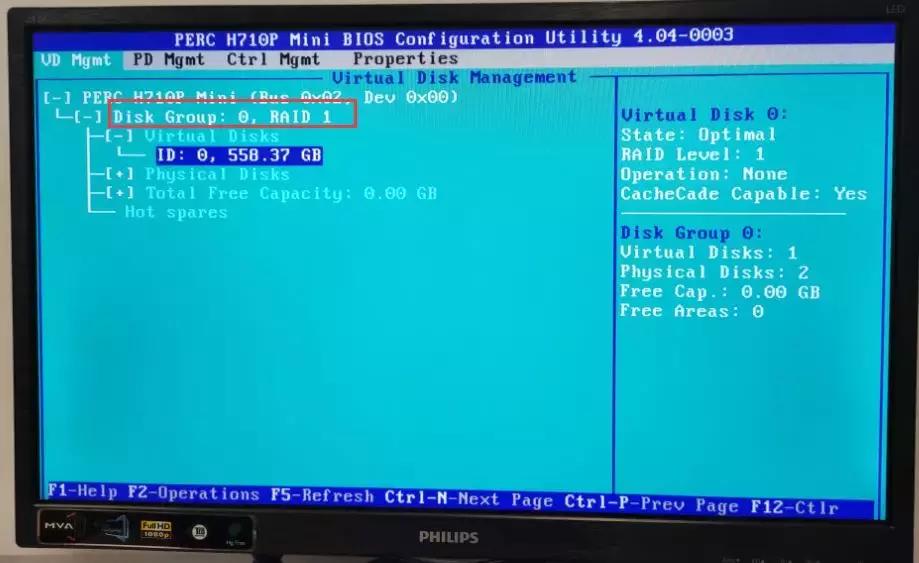

9、这时可以看到Disk Group:0 RAID 1已经创建成功。
04
系统安装
RAID 1创建完成之后，安装系统。

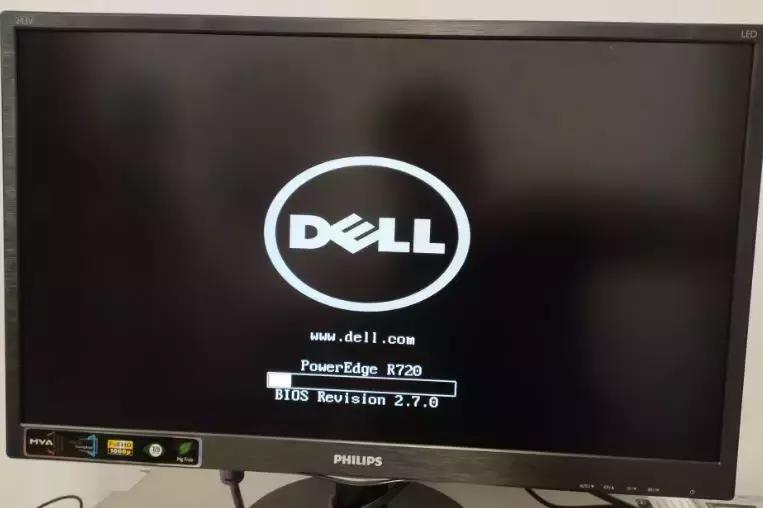

1、服务器重新启动。
2、将制作好的windows Server 2008R2的U盘插入服务器。
（如何制作windows系统安装盘请参考我前面的教程微软官方操作系统，如何使用U盘安装(上)？）

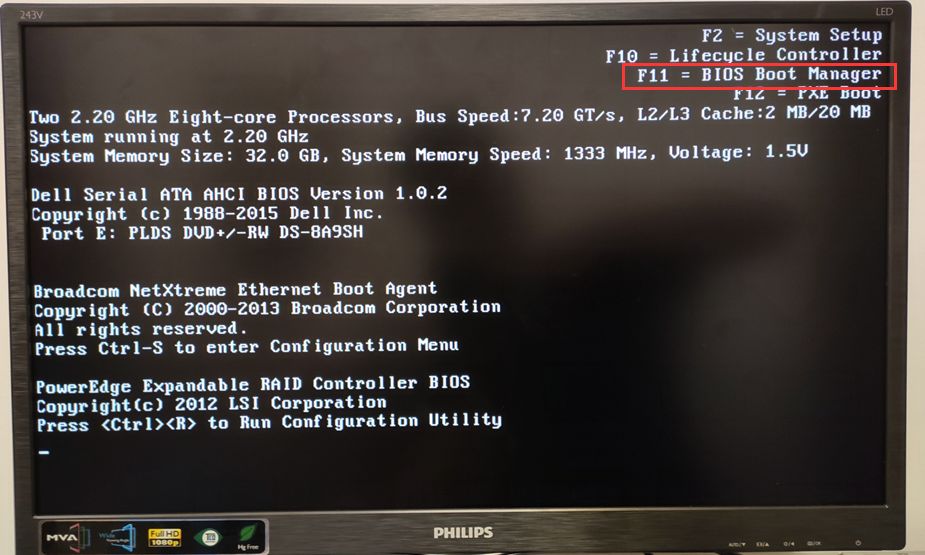

3、开机后，可以看到F11= BIOS Boot Manange。

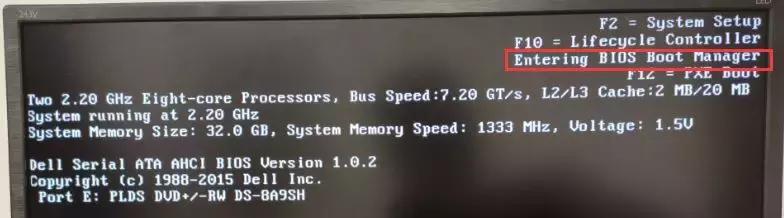

4、出现F11时，按F11键，Entering BIOS Boot Manager。

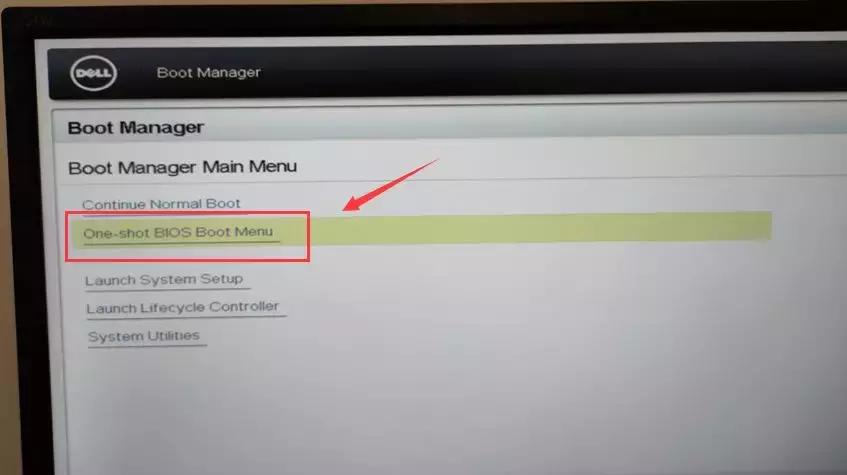

5、出现BIOS界面后，选择One-shot BIOS Boot Menu。

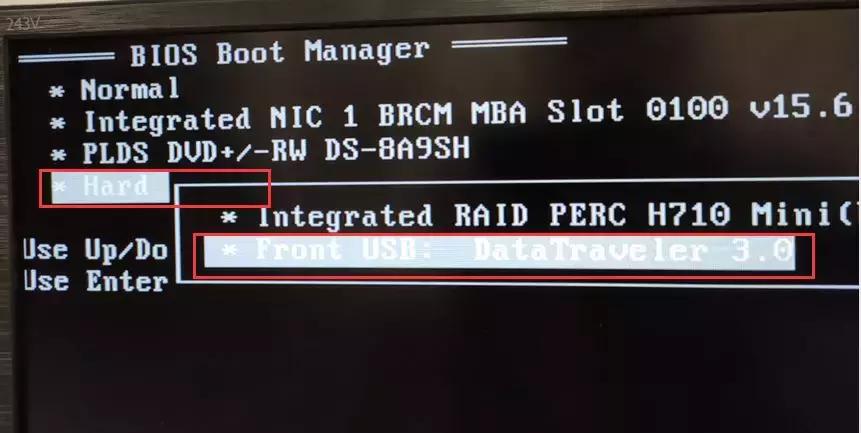

6、进入BIOS Boot Manager界面。
7、选择 Hard drive C: 中，选择 Front USB: DataTraveler 3.0，前置USB系统盘启动。

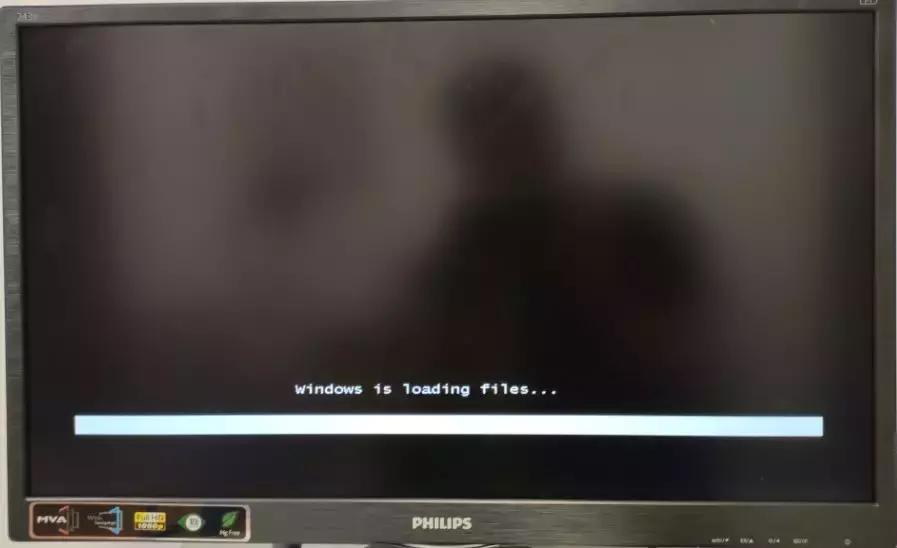

8、确定后，进行系统文件加载，安装。

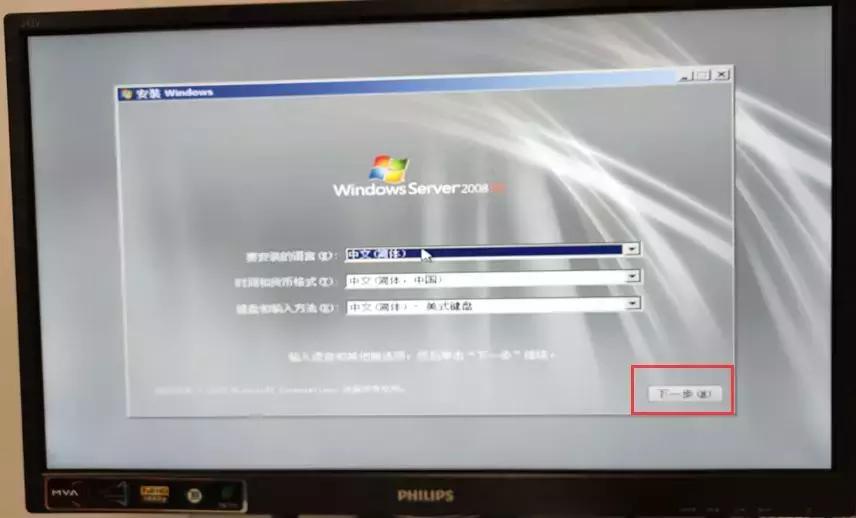

9、进行系统安装界面，选择下一步。

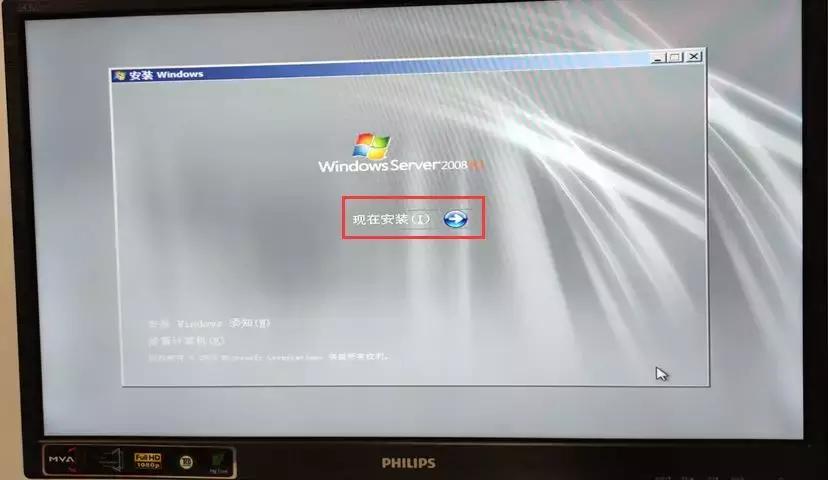

10、选择“现在安装(I)”。

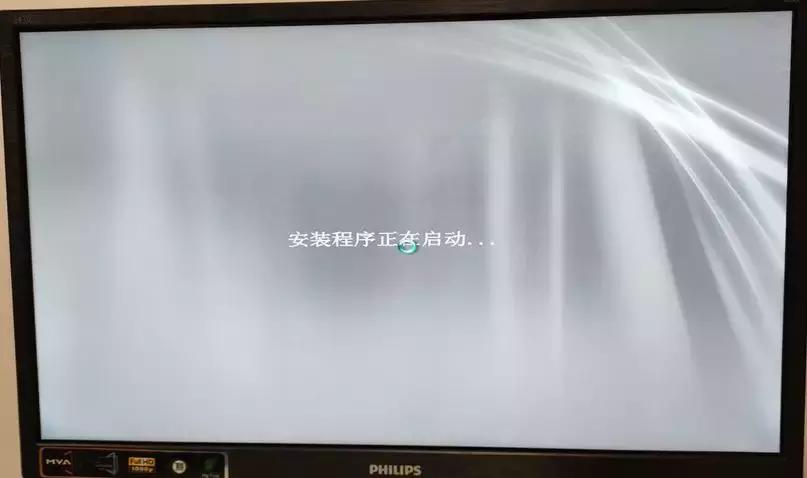

11、正在启动安装程序。

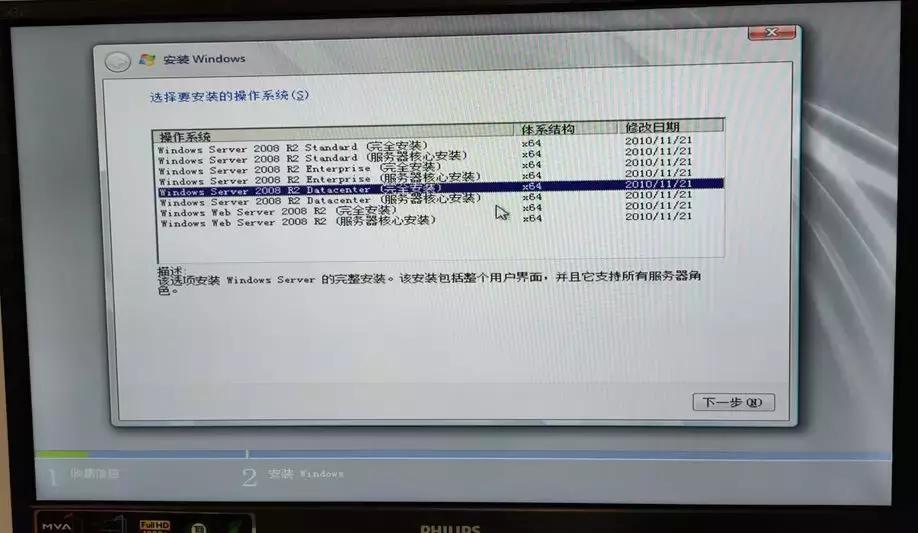

12、选择需要安装的版本。
此处我们选择的是 Windows Server 2008 R2 Datacenter (完全安装)。如果你选择的是服务器核心安装，是没有界面访问的，只可能通过命令，不要选错了哦。

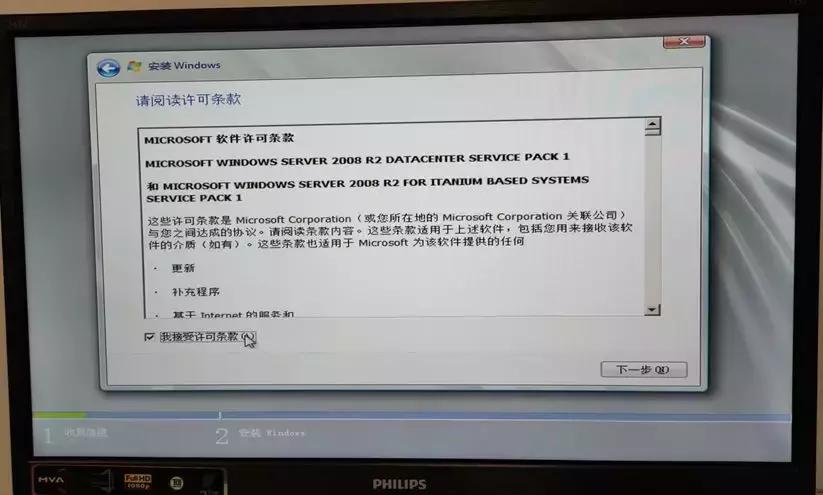

13、选择“我接受许可条款”，下一步。

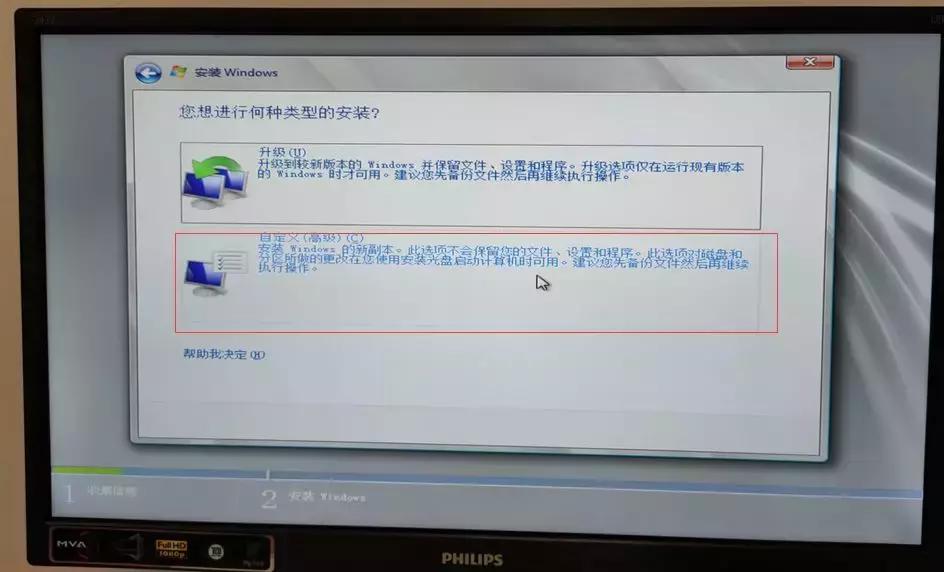

14、选择自定义（高级），选择此选项，可以对硬盘重新分区。

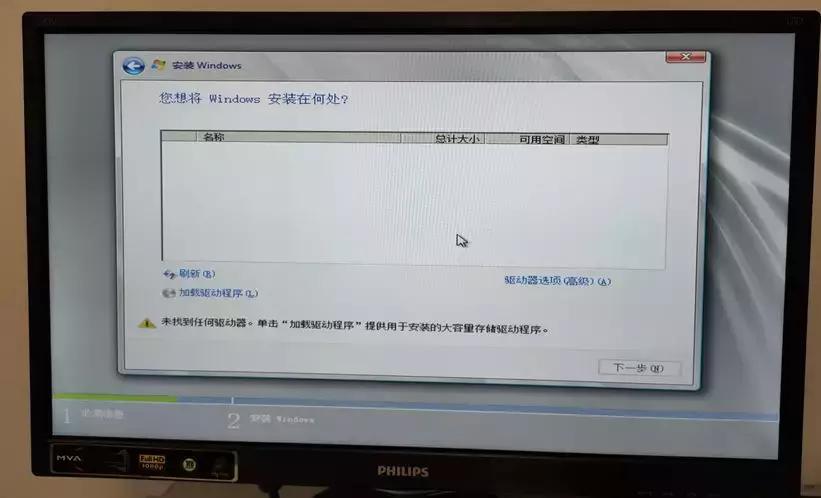

15、发现无法识别到硬盘。
提示：未找到任何驱动器。单击“加载驱动程序”提供用于安装大容量存储驱动程序。
这一步非常关键，很多人在这一步不知道该怎么办。由于我们服务器硬盘是做的RAID 1，在安装系统时，系统文件里，不带有RAID 1的驱动程序，导致安装系统无法识别到RAID 1 的硬盘。需要手动加载 RAID 卡驱动程序。
如何加载RAID卡驱动，访问DELL官方网站，找到DELL R720服务器
https://www.dell.com/support/home/cn/zh/cnbsd1/product-support/product/poweredge-r720/drivers

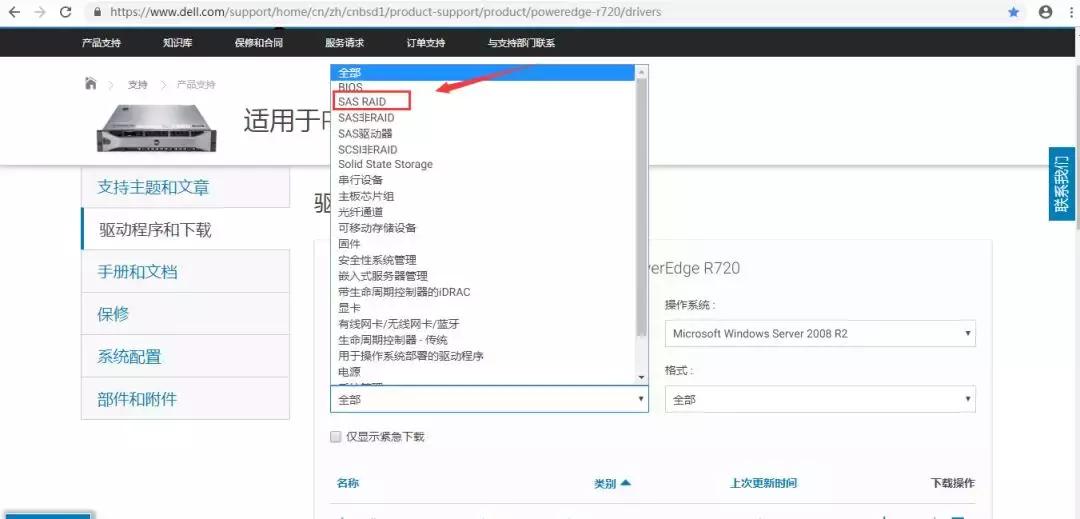

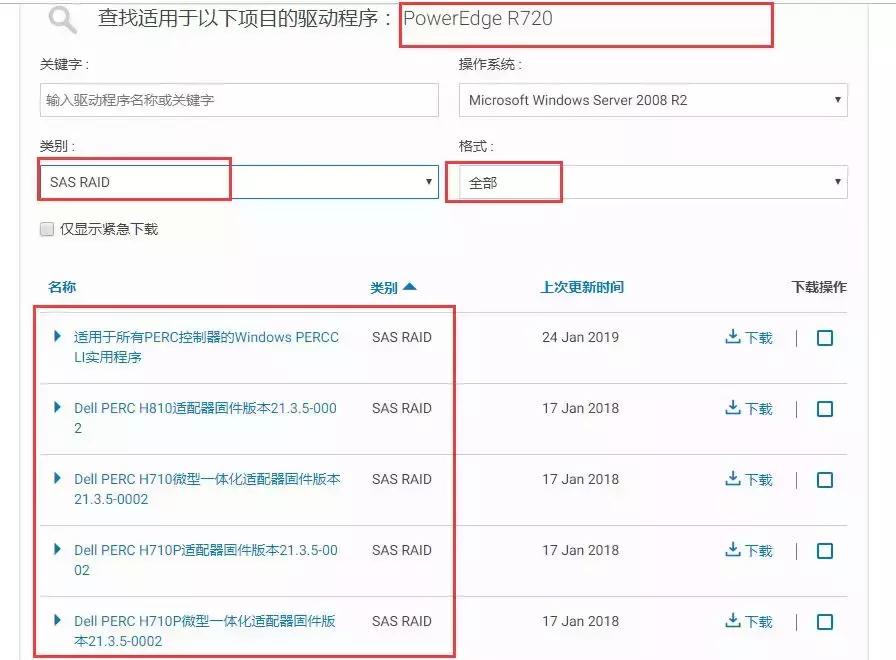

在网页中，选择SAS RAID。
可以看到，加载出来很多个R720 的RAID卡驱动。
这么多的RIAD卡驱动，该如何选择呢？
这时就需要查看服务器的RAID卡的型号，在RAID界面，查看RAID型号。
可以看到 PERC H710P Mini ，需要*载下**DELL PERC H710微型一体化适配器固件版本即可。
*载下**完成后。

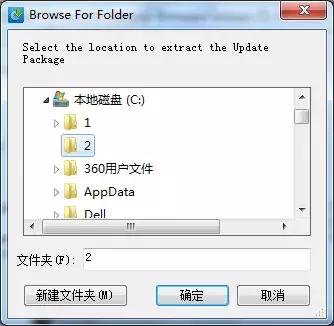

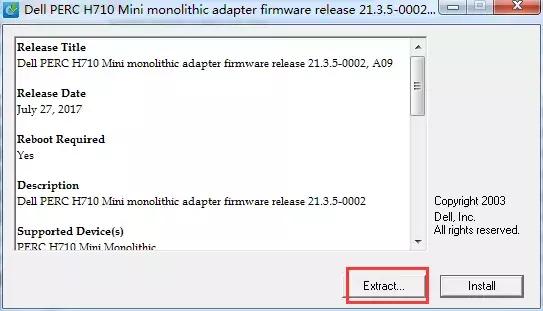

双击解压。

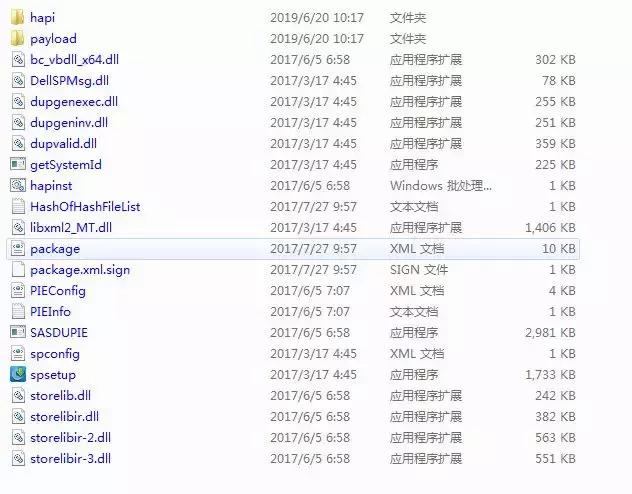

查看已经解压好的SAS RAID卡驱动文件，将此文件复制到U盘中。

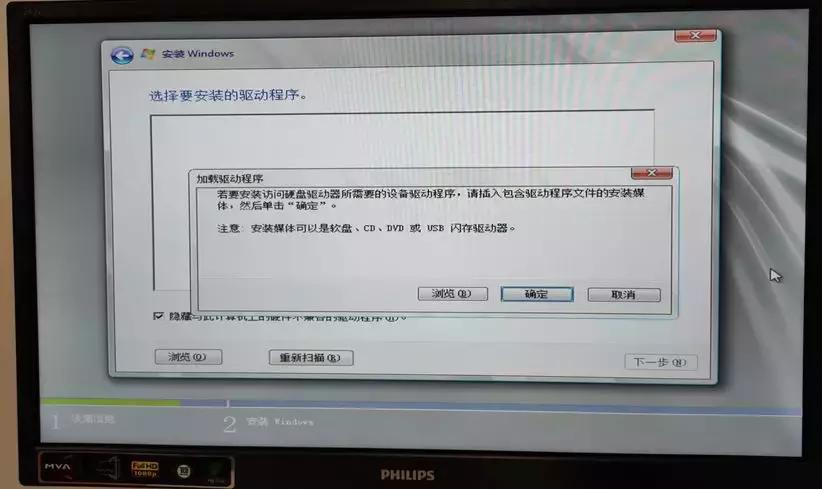

16、重新插U盘，选择浏览。

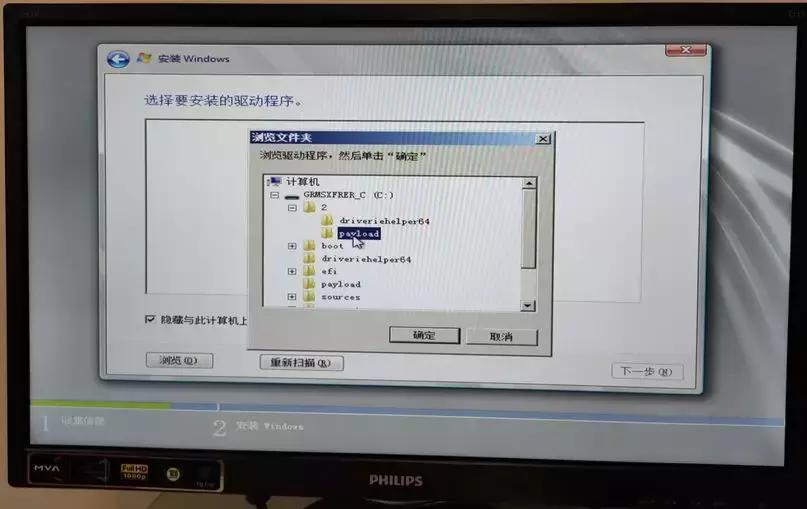

17、选择U盘中的Payload文件夹。
18、可以看到已经成功加载 PERC R710 Mini驱动程序。

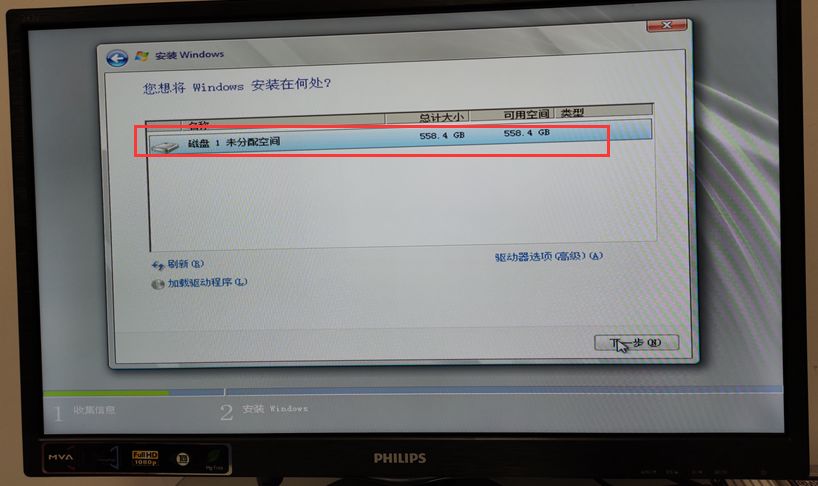

19、可以识别到硬盘驱动器了。

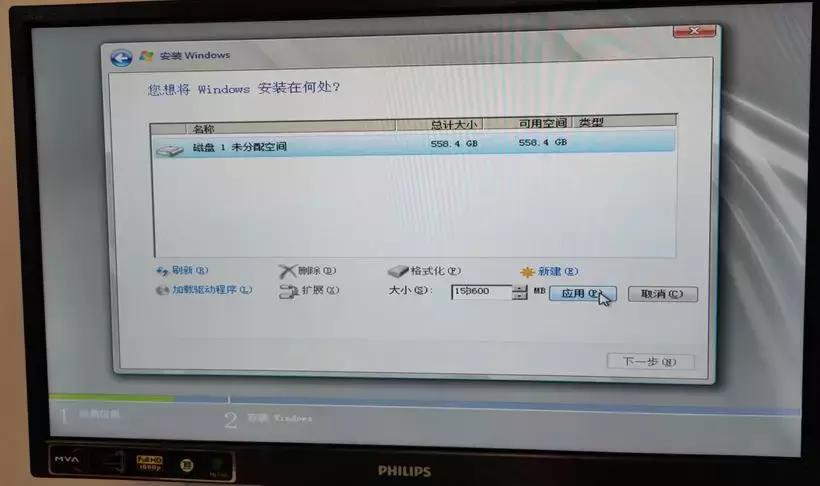

20、进行磁盘分区。C盘分配150G =153600MB
21、C盘分区成功。
注意：

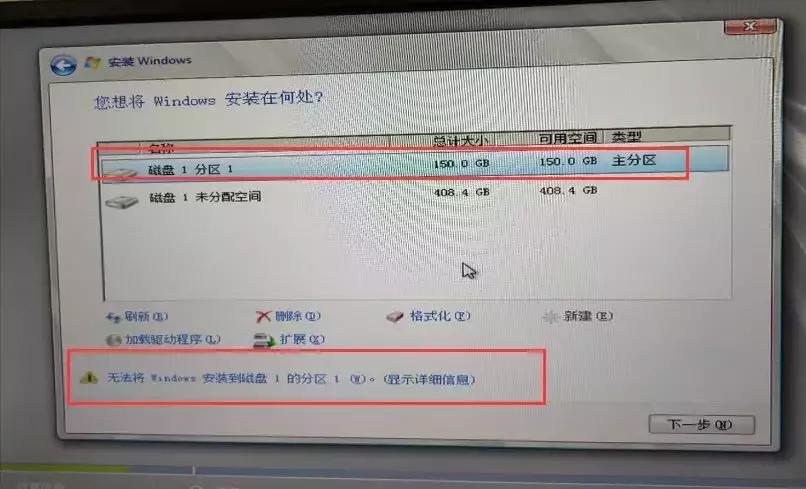

如果加载完RIAD卡驱动，发现硬盘驱动也可以正常识别，但是提示：无法将Windows安装到磁盘1分区1，此时说明加载的SAS RAID驱动有问题，需要更换版本

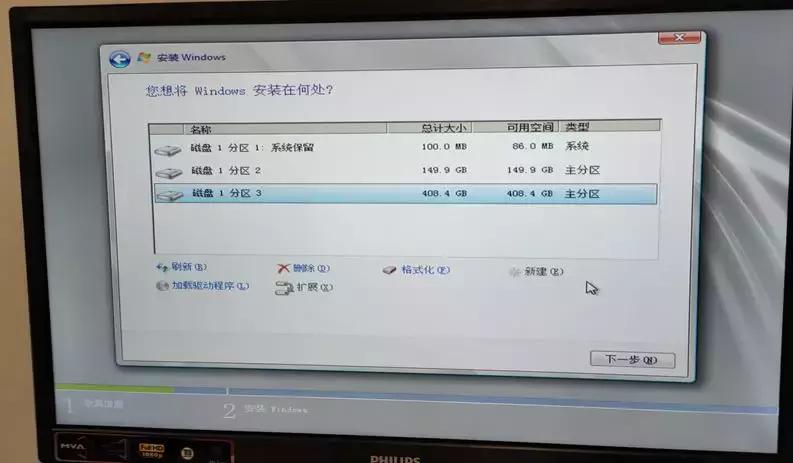

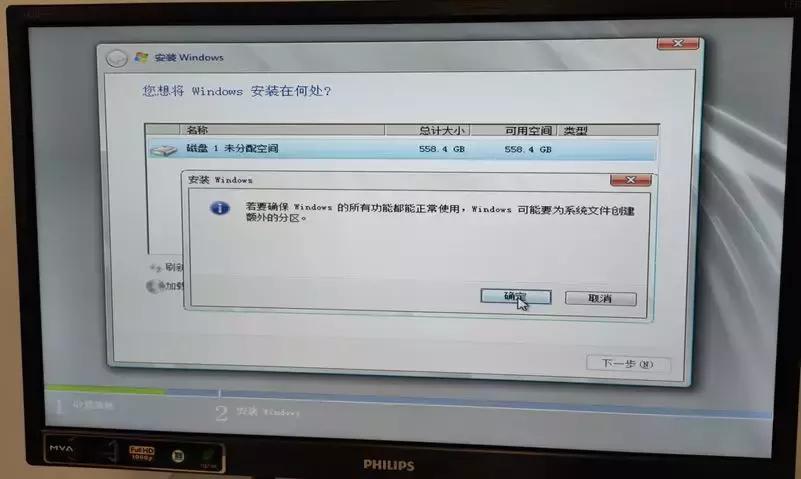

22、将剩余的空间作为一个分区。

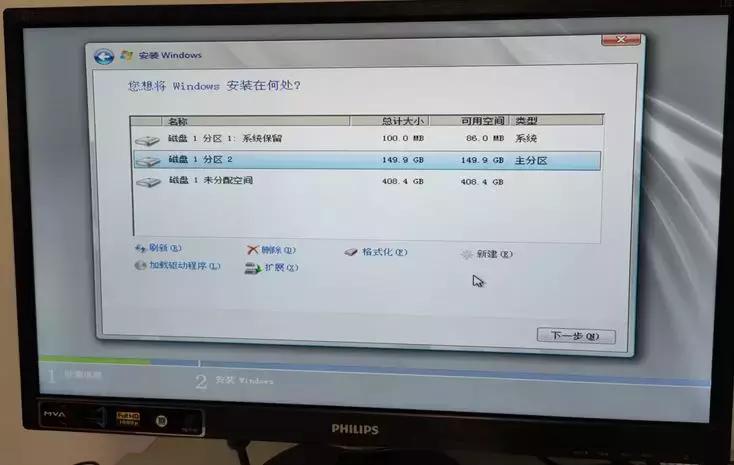

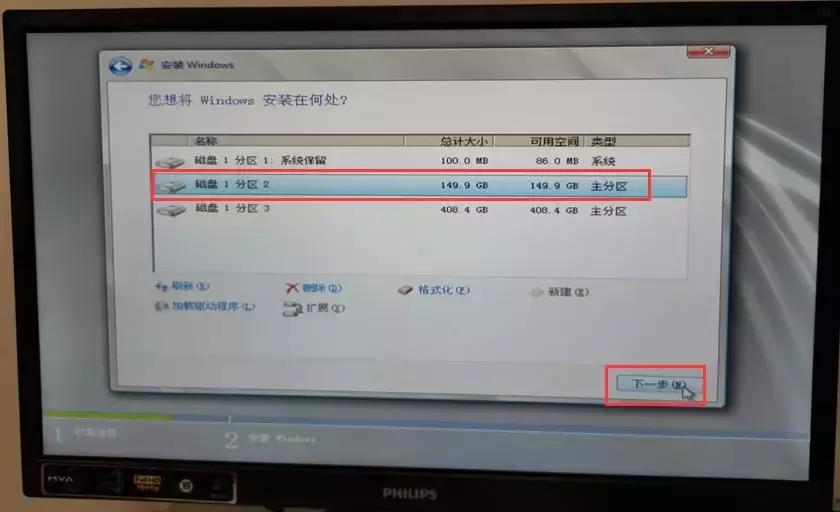

23、选中，磁盘1分区2，149.9GB，为作系统盘，进行安装系统。

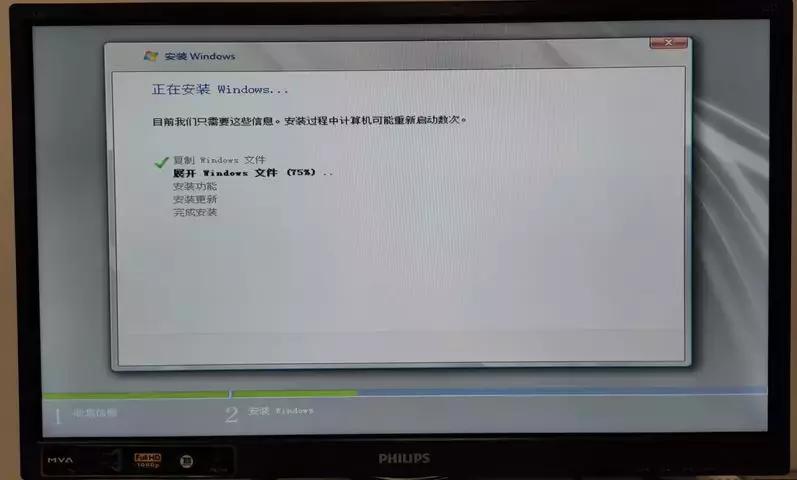

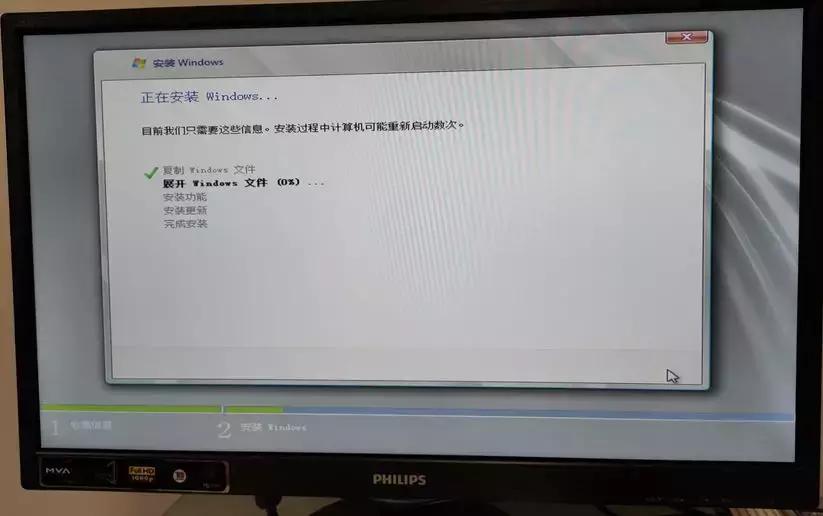

24、系统正在安装中..

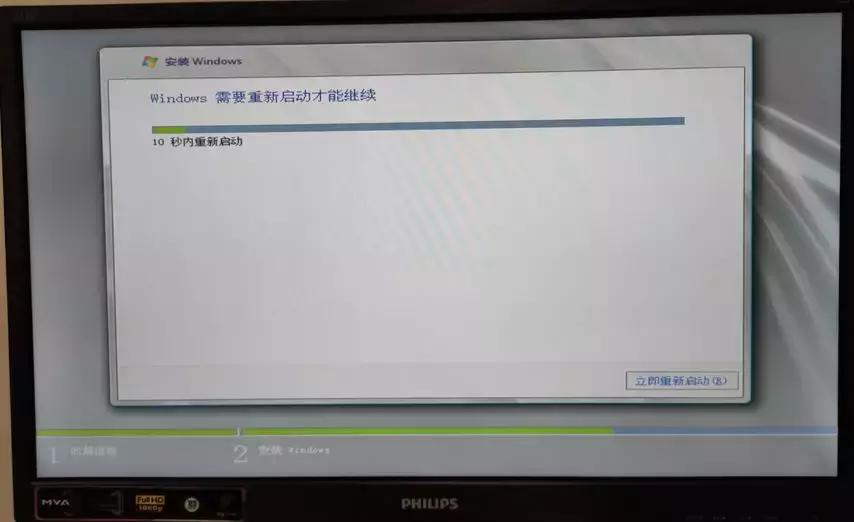

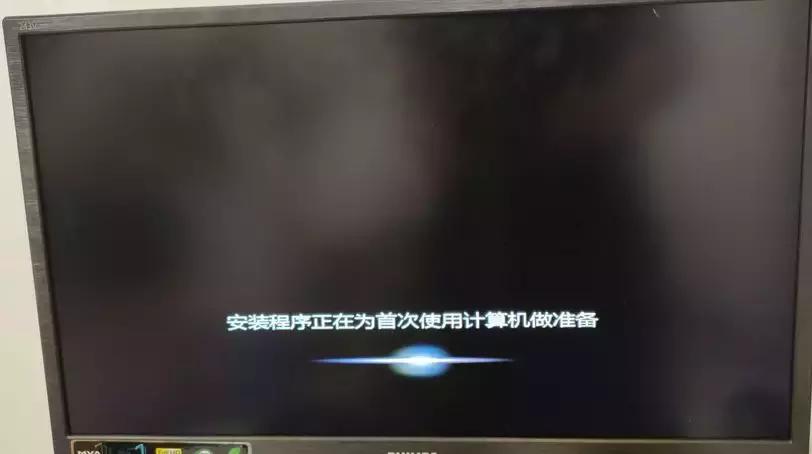

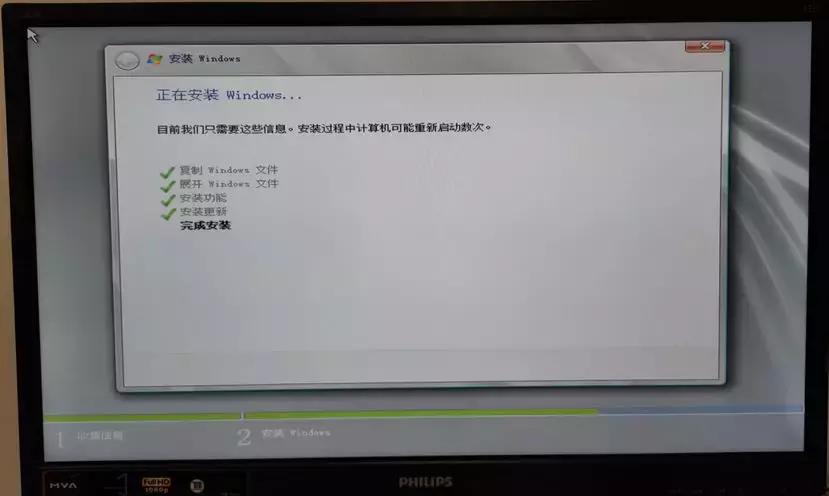

25、系统文件已经安装完成，正在为系统做首次配置。

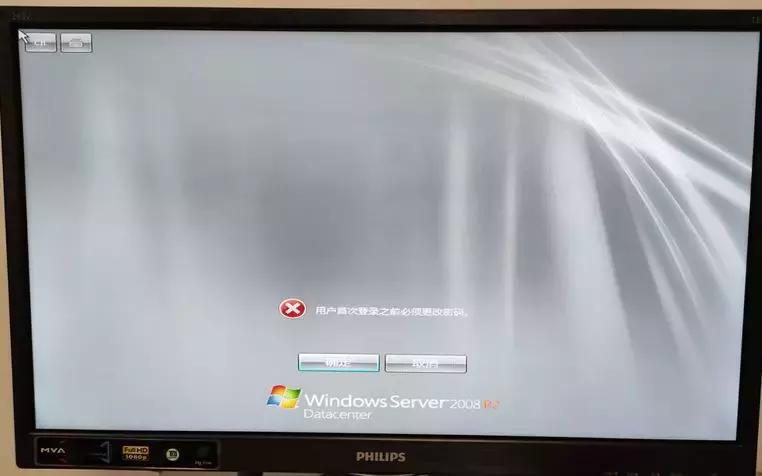

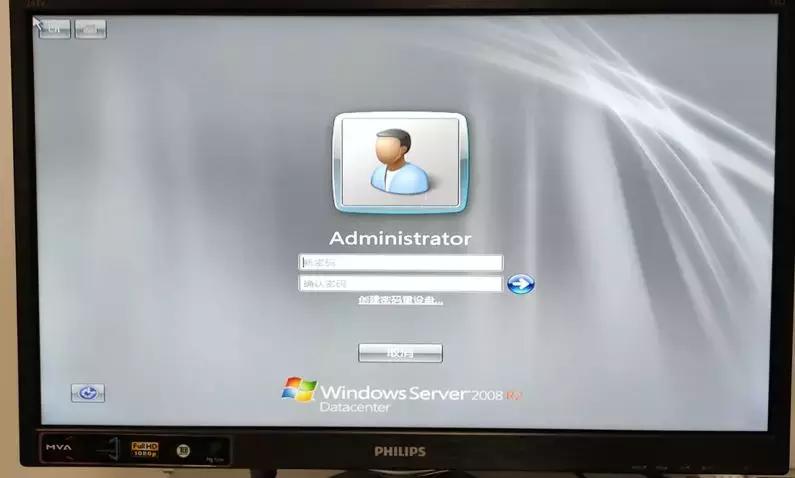

26、第一次进入系统，必须更改电脑密码。

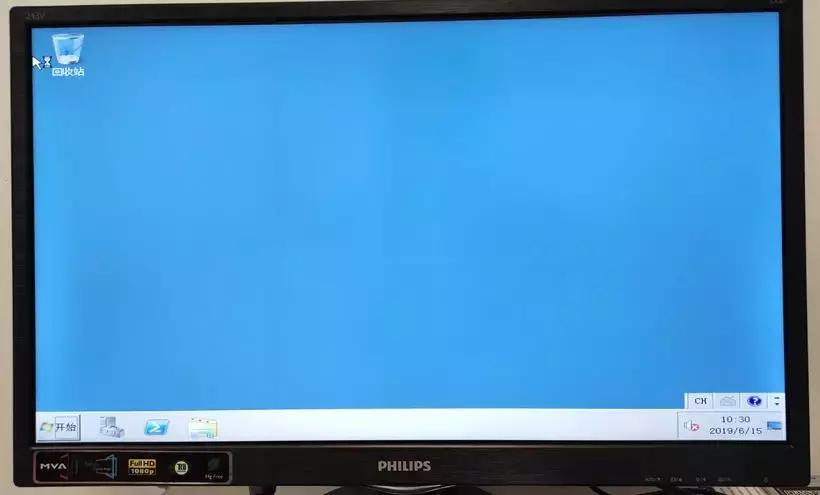

27、密码更改完成后，输入密码，进入系统。

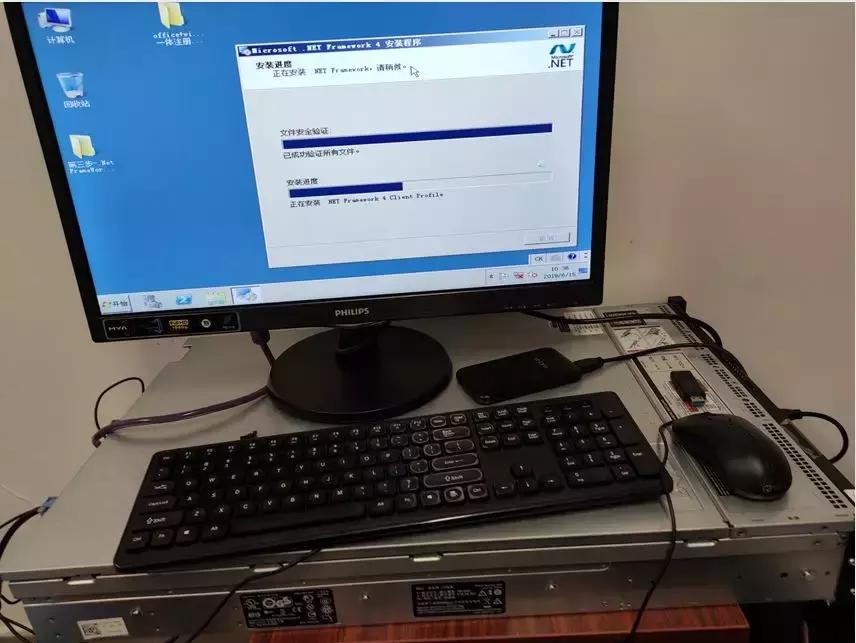

28、最后进行系统驱动等软件安装。
