本逻辑状态识别器是由两个555集成芯片和两只发光二极管组成,电路很简单，不难理解。电路原理图如图。

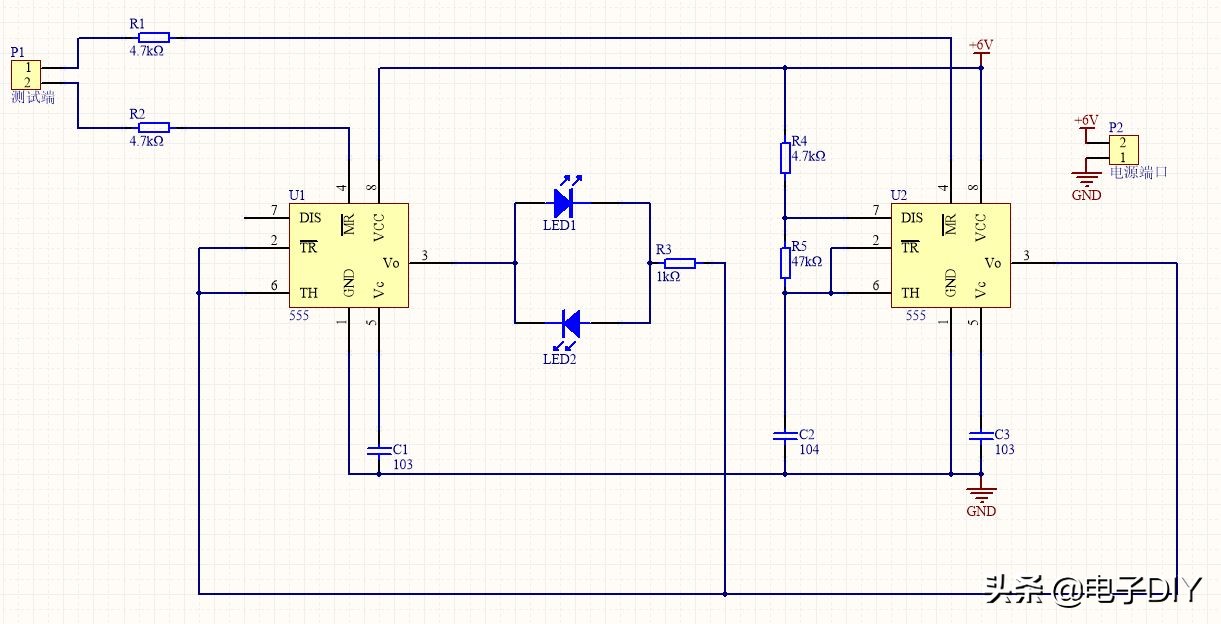

两线逻辑状态识别器电路

原理简介

芯片U2和电阻R4、R5、电容C2deng等组成无稳态多谐振荡器，U1组成施密特触发器(施密特触发器有两个稳态，与一般触发器不一样；施密特触发器采用电位触发的方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阈值电压。)，U1和U2的强制复位端第4脚接外加信号。发光二极管LED1、LED2的发光颜色将按照输入的1、2端口的逻辑状态的不同而变化。

PCB图及3D效果图

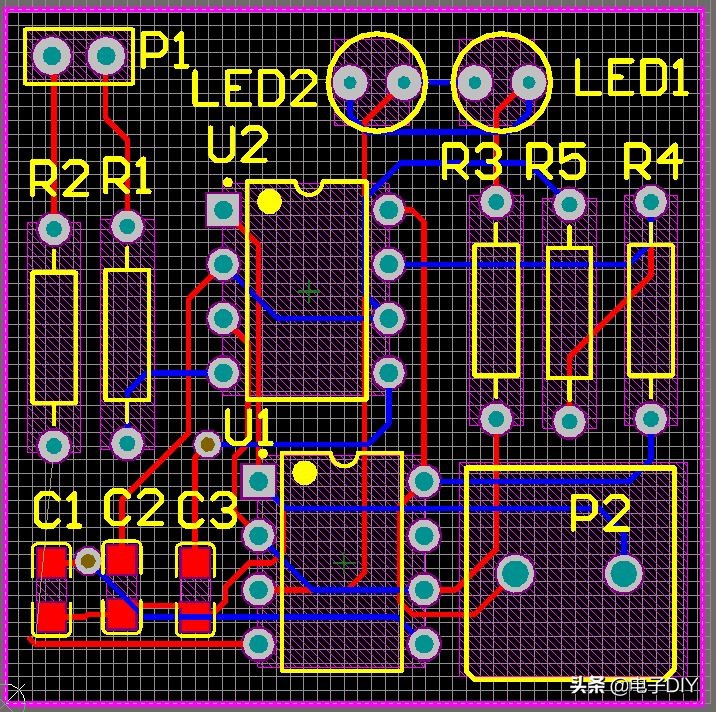

PCB图

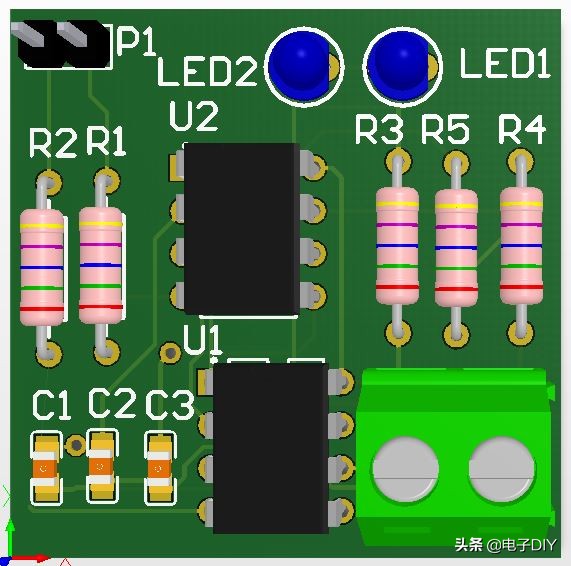

3D效果图

提示

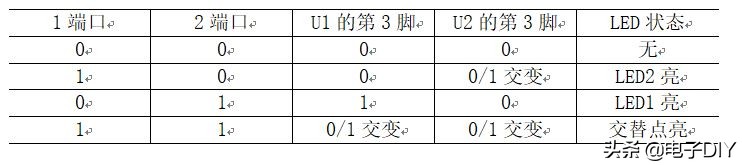

可以通过这样的方式来验证：假设1端口检测到低电平，2端口检测到高电平，则U1的第3脚输出高电平，U2第3脚输出低电平，所以LED1点亮，LED2熄灭。各逻辑检测的结果如下图表格所示。

喜欢电子DIY的小伙伴可以尝试动手实践一下！体验一下实践带来的快感。
