本文依据GB50856-2013《通用安装工程工程量计算规范》。
3.0.4 工程计量时每一项目汇总的有效位数应遵守下列规定：
1.以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入；
2.以“m”、“m2”、“m3”、“kg”为单位，应保留小数点后两位数字，第三位小数四舍五入；
3.以“台”、“个”、“件”、“套”、“根”、“组”、“系统”等为单位，应取整数。
4.1.3 编制工程量清单出现附录中未包括的项目，编制人应做补充，并报省级或行业工程造价管理机构备案，省级或行业工程造价管理机构应汇总报住房和城乡建设部标准定额研究所。
补充项目的编码由本规范的代码03与B和三位阿拉伯数字组成，并应从03B001起顺序编制，同一招标工程的项目不得重码。
补充的工程量清单需附有补充项目的名称、项目特征、计量单位、工程量计算规则、工程内容。不能计量的措施项目，需附有补充的项目的名称、工作内容及包含范围。
4.2.2 工程量清单的项目编码，应采用十二位阿拉伯数字表示，一至九位应按附录的规定设置，十至十二位应根据拟建工程的工程量清单项目名称和项目特征设置，同一招标工程的项目编码不得有重码。
机械设备安装工程：

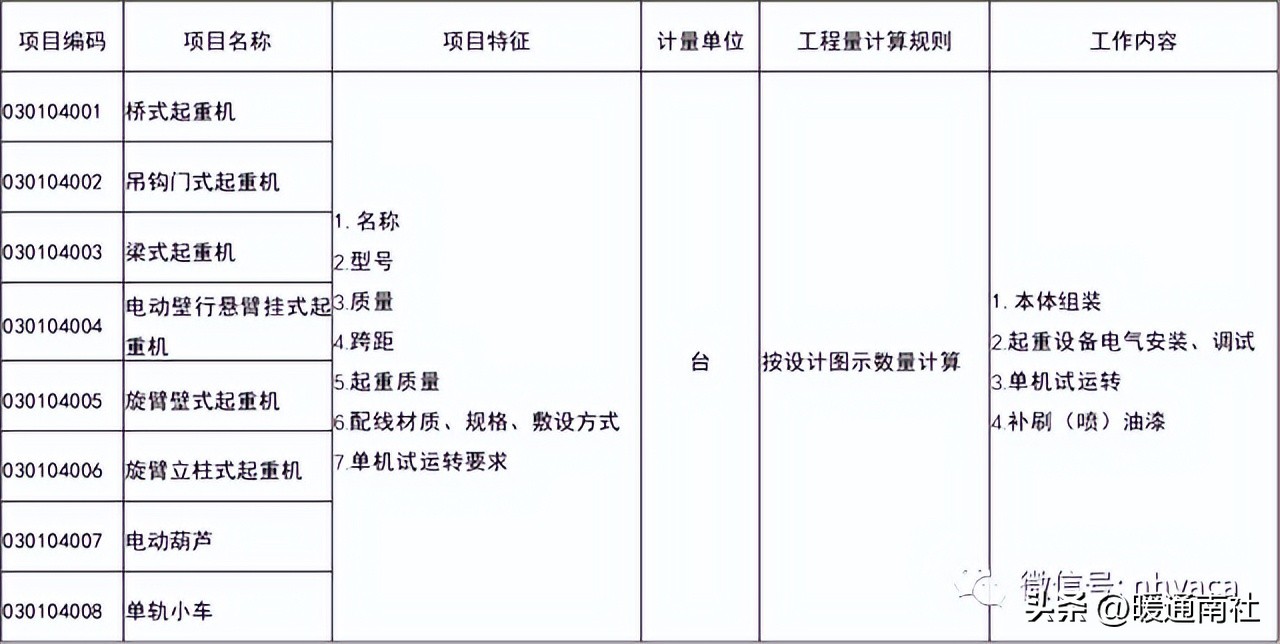

表 A．4 起重设备安装（编码：030104）

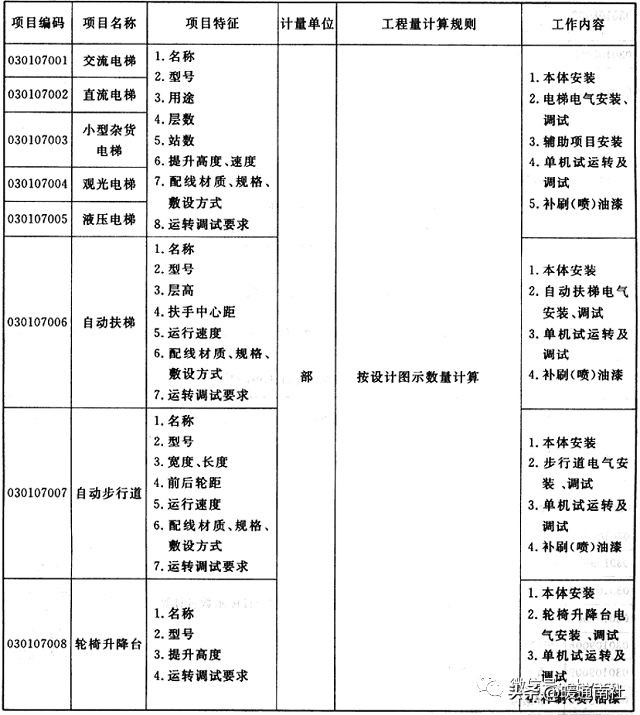

表A.7 电梯安装（编码：030107）

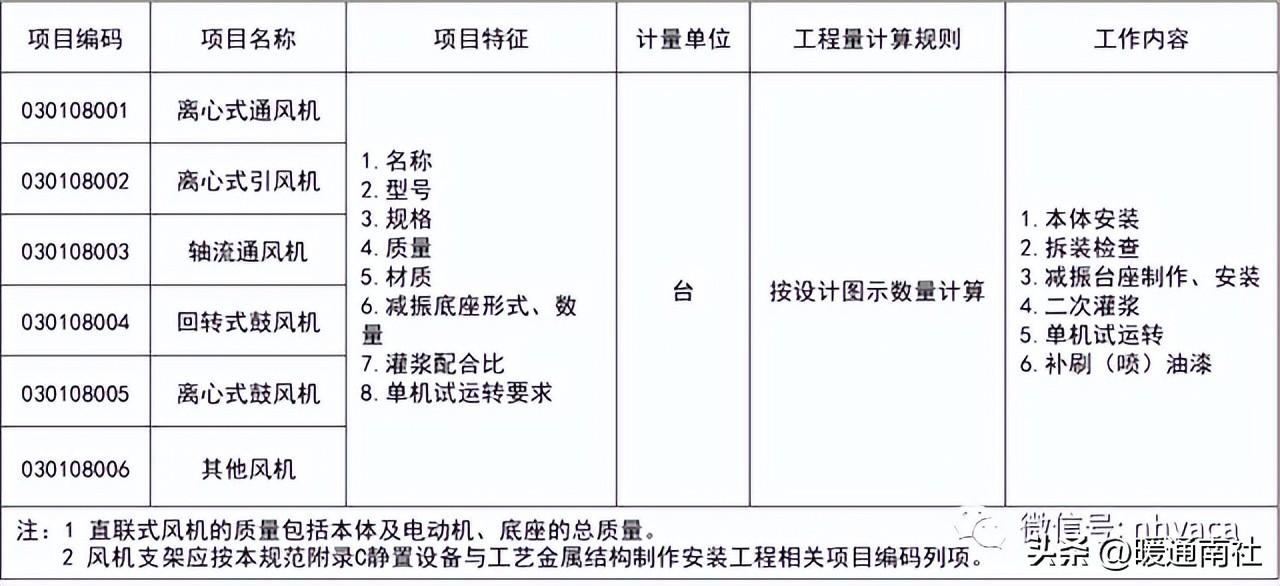

表A.8 风机安装（编码：030108）

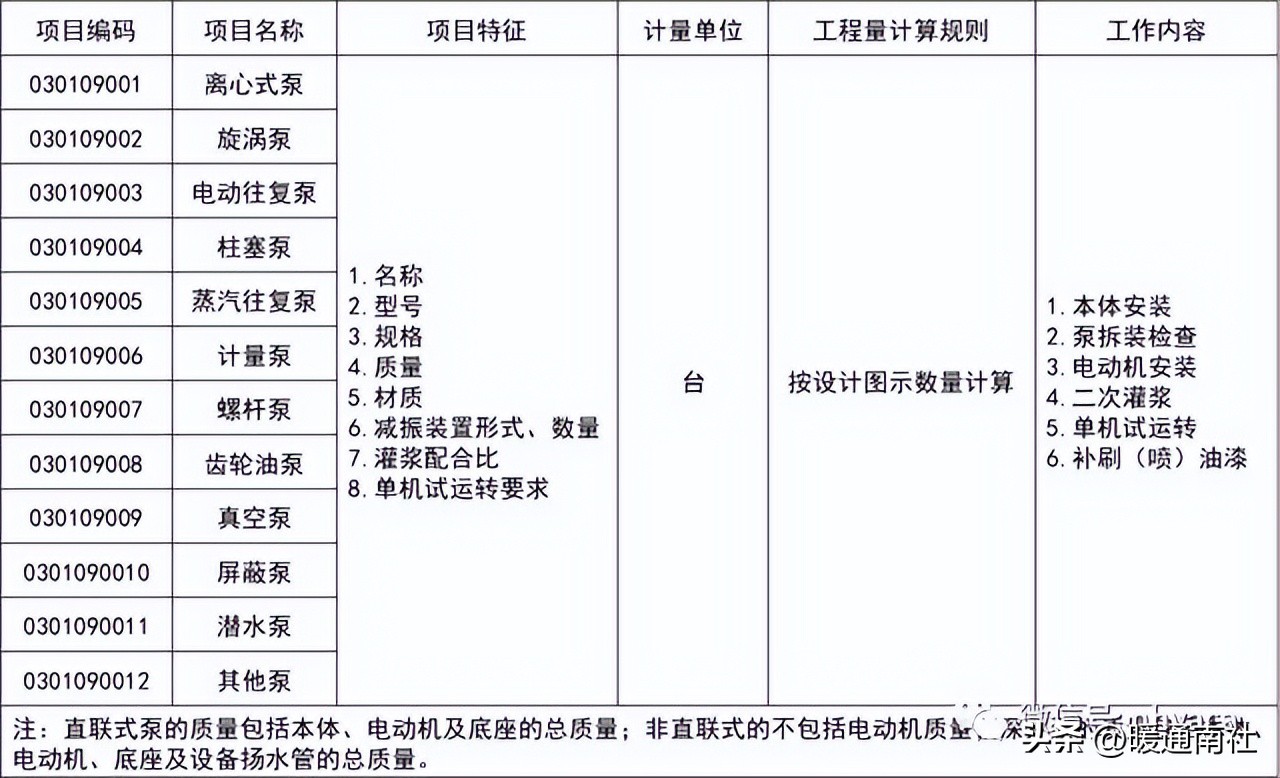

表A.9 泵安装（编码：030109）

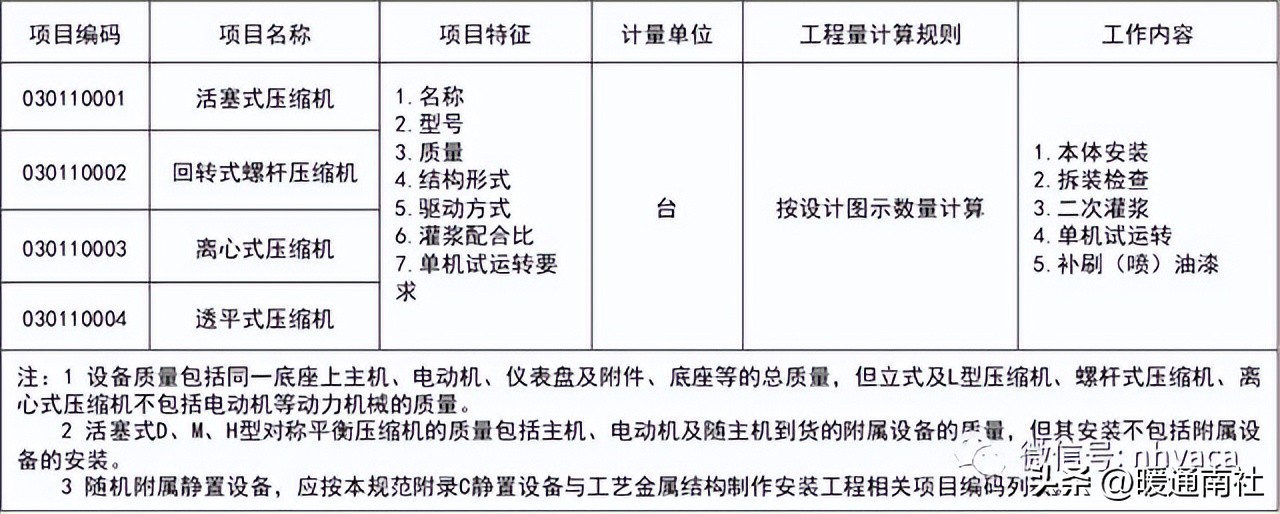

表A.10 压缩机安装（编码：030110）

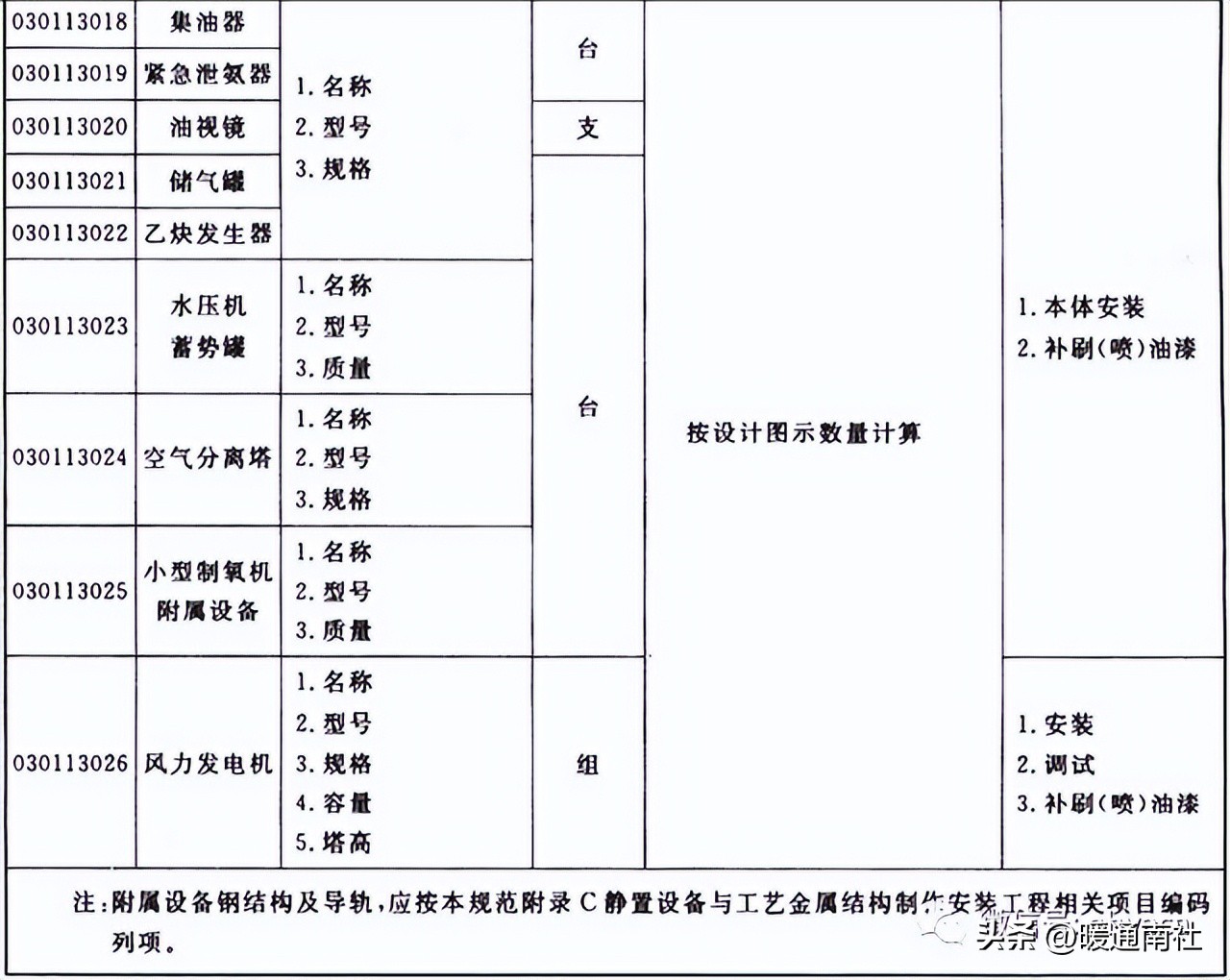

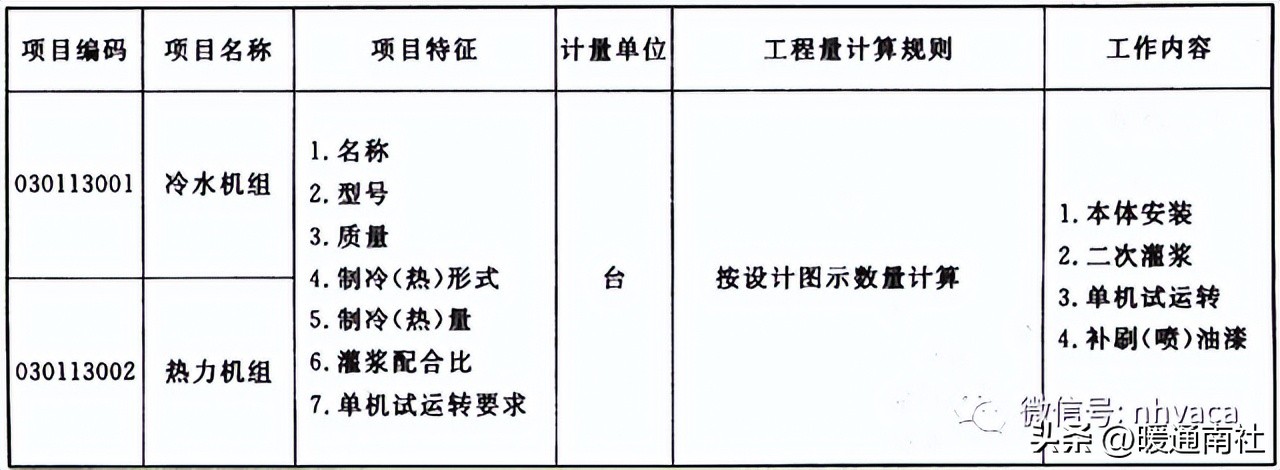

表A.13 其他机械安装（编码：030113）
A.14.5 设备的除锈、刷漆(补刷漆除外)、保温及保护层安装，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。
A.14.6 大型设备安装所需的专用机具、专用垫铁、特殊垫铁和地脚螺栓应在清单项目特征中描述，组成完整的工程实体。
热力设备安装工程：

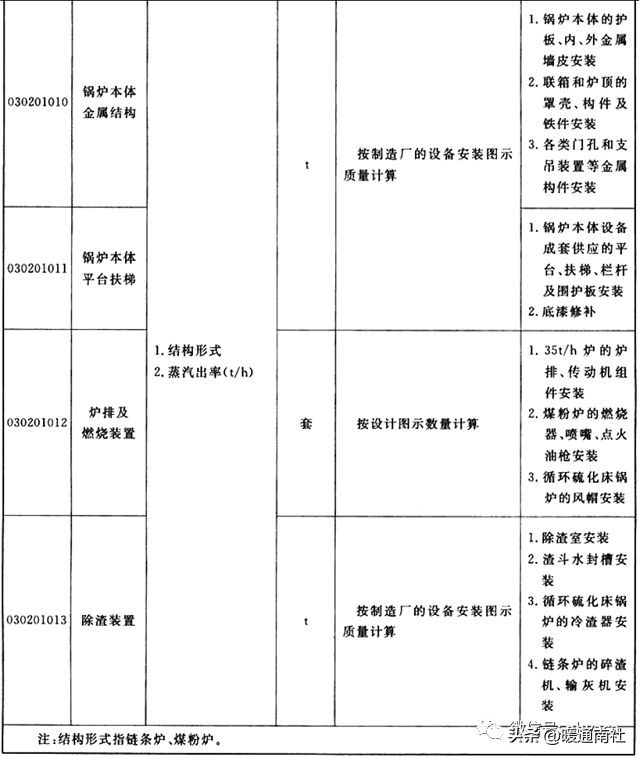

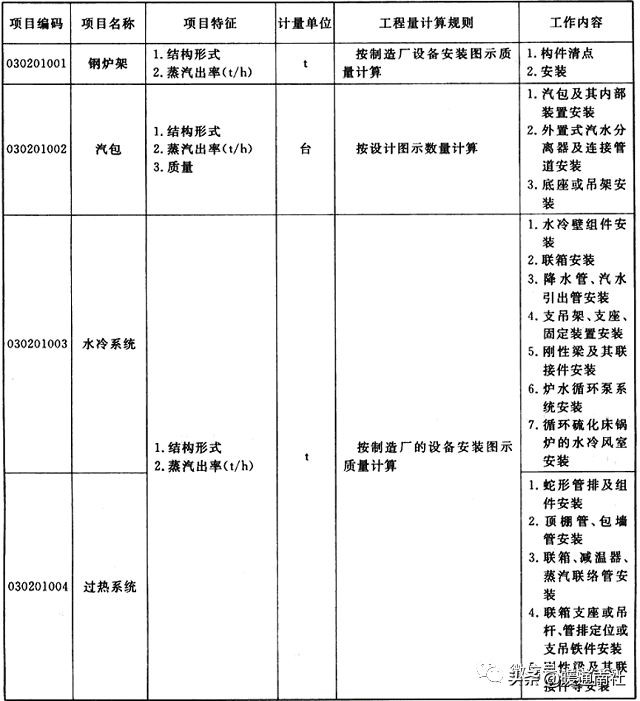

表B.1 中压锅炉本体设备安装（编码：030201）
表B.2 中压锅炉分部试验及试运（编码：030202）
表B.3 中压锅炉风机安装（编码：030203）
表B.4 中压锅炉除尘装置安装（编码：030204）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030204001 |
除尘器 |
1．名称2．型号3．结构形式4．筒体直径5．电感面积(m2) |
台 |
按设计图示数量计算 |
1．本体安装2．附件安装3．附属系统安装4．设备表面底漆修补 |
表B.5 中压锅炉制粉系统安装（编码：030205）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030205001 |
磨煤机 |
1．名称2．型号3．出力 |
台 |
按设计图示数量计算 |
1．本体安装2．传动设备、电动机安装 3．附属设备安装4．油系统安装5．钢球磨煤机的加钢球6．平台、扶梯、栏杆及围栅安装 7．密封风机安装8．设备表面底漆修补 |
|
030205002 |
给煤机 |
1．主机安装2．减速机安装3．电动机安装 4．附件安装 |
|||
|
030205003 |
叶轮给粉机 |
1．主机安装 2．电动机安装 |
|||
|
030205004 |
螺旋输粉机 |
1．主机安装 2．减速机、电动机安装3．落粉管安装 4．闸门板安装 |
表B.6 中压锅炉烟、风、煤管道安装（编码：030206）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030206001 |
烟道 |
1．管道形状 2．管道断面尺寸 3．管壁厚度 |
t |
按设计图示质量计算 |
1．管道安装2．送粉管弯头浇灌防磨混凝土3．风门、挡板安装4．管道附件安装 5．支吊架组合、安装 6．附属设备安装 7．管道密封试验 8．非保温金属表 面底漆修补 |
|
030206002 |
热风道 |
||||
|
030206003 |
冷风道 |
||||
|
030206004 |
制粉管道 |
||||
|
030206005 |
送粉管道 |
||||
|
030206006 |
原煤管道 |
表B.7 中压锅炉其他辅助设备安装（编码：030207)
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030207001 |
扩容器 |
1.名称、型号 2.出力(规格) 3.结构形式 4.质量 |
台 |
按设计图示数量计算 |
1.本体安装2.附件安装3.支架组合、安装 |
|
030207002 |
消音器 |
1.本体安装2.支架组合、安装 |
|||
|
030207003 |
暖风器 |
只 |
1.本体安装2.框架组合、安装 |
||
|
030207004 |
测粉装置 |
1.名称、型号 2.标尺比例 |
套 |
1.本体安装2.附件安装 |
|
|
030207005 |
煤粉分离器 |
1.结构类型 2.直径 3.质量 |
只 |
1.本体安装2.操作装置安装3.防爆门及人孔门安装 |
表B.8 中压锅炉炉墙砌筑（编码：030208）
表B.18 化学水预处理系统设备安装（编码：030218）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030218001 |
反渗透处理系统 |
1．型号2．出力(t／h)3．附属设备型号、规格 |
套 |
按设计图示数量计算 |
1．组件安装2．附属设备安装3．非保温设备表面底漆修补 |
|
030218002 |
凝聚澄清过滤系统 |
1．名称2．型号、规格3．出力(t／h)4．容积(m3)5．附属设备型号、规格 |
1．设备支架安装2．本体设备安装3．附件安装 4．非保温设备表面底漆修补 |
||
|
注：凝聚澄清过滤系统设备安装包括：澄清器、过滤器、混合器、水箱、水泵、溶液泵、计量箱和计量装置、加热器安装。 |
|||||
表B.19 锅炉补给水除盐系统设备安装（编码：030219）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030219001 |
机械过滤系统 |
1．名称2．型号3．规格4．直径或容积(m3)5．树脂高度 |
套 |
按设计图示数量计算 |
1．衬里设备防腐层检验2．本体设备安装3．随设备供应的管子、管件、阀门等的安装4．设备本体范围内的平台、梯子、栏杆的安装5．随设备供货的配套附件的安装6．树脂预处理、运搬、筛分、装填7．设备试运前的灌水及水压试验8．非保温设备表面底漆修补 |
|
030219002 |
除盐加混床设备 |
||||
|
030219003 |
除二氧化碳和离子交换设备 |
1．名称2．型号3．出力(t／h)4．直径5．树脂高度 |
|||
|
注：1 机械过滤系统安装包括：机械过滤器、水箱、水泵和鼓风机安装。 2 除盐加混床设备安装包括：水箱、水泵、计量箱、计量装置和喷射器安装。 3 除二氧化碳和离子交换设备安装包括：除二氧化碳器、混合器、阴阳离子交换器、再生罐和树脂贮存罐安装。 |
|||||
表B.20 凝结水处理系统设备安装（编码：030220）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030220001 |
凝结水处理设备 |
1．名称2．型号3．规格4．出力(t／h)5．容积或直径6．树脂高度 |
套 |
按设计图示数量计算 |
1．衬里设备防腐层检验2．本体设备安装 3．随设备供应的管子、管件、阀门等的安装4．设备本体范围内的平台、梯子、栏杆的安装5．随设备供货的配套附件的安装6．树脂预处理、运搬、筛分、装填 7．设备试运前的灌水及水压试验 8．非保温设备表面底漆修补 |
|
注：凝结水处理设备包括：离子交换器、再生器、过滤器、树脂贮存罐、树脂捕捉器、树脂喷射器、酸碱贮存罐、计量箱、喷射器和水泵的安装。 |
|||||
表B.21 循环水处理系统设备安装（编码：030221）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030221001 |
循环水处理及加药设备 |
1．名称2．型号3．规格4．出力(t／h)5．直径 |
套 |
按设计图示数量计算 |
1．衬里设备防腐层检验2．本体设备安装 3．随设备供应的管子、管件、阀门等的安装4．设备本体范围内的平台、梯子、栏杆的安装5．随设备供货的配套附件的安装6．设备试运前的灌水及水压试验7．非保温设备表面底漆修补 |
|
注：循环水处理及加药设备包括：钠离子软化器、食盐溶解过滤器、加药设备、凝汽器铜管镀膜设备、空压机和起重设备安装。 |
|||||
表B.22 给水、炉水校正处理系统设备安装（编码：030222）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030222001 |
给水、炉水校正处理设备 |
1．名称2．型号3．出力(t／h)4．容积或直径 |
套 |
按设计图示数量计算 |
1．衬里设备防腐层检验2．本体设备安装 3．随设备供应的管子、管件、阀门等的安装4．随设备供货的平台、梯子、栏杆的安装5．随设备供货的配套附件的安装6．设备试运前的灌水及水压试验7．非保温设备表面底漆修补 |
|
注：给水、炉水校正处理设备包括：汽水取样设备、炉内水处理装置、药液的制备、计量设备和输送泵的安装。 |
|||||
表B.24 低压锅炉本体设备安装（编码：030224）
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030224001 |
成套整装锅炉 |
1．结构形式2．蒸汽出率(t／h)3．热功率(MW) |
台 |
按设计图示数量计算 |
1．锅炉本体安装2．附属设备安装3．管道、阀门、表计安装4. 非保温设备表面底漆修补 |
|
030224002 |
散装和组装锅炉 |
1．结构形式2．蒸汽出率(t／h)3．热功率(MW） |
1. 台2．t |
1．以台计量，按设计图示数量计算-暖通南社2．以吨计量，按设计图示设备质量计算 |
1．钢炉架安装2．汽包、水冷壁、过热器安装3．省煤器、空气预热器安装4．本体管路、吹灰器安装5．炉排、门、孔装6. 平台、扶梯的组合、安装7．炉墙砌筑8．非保温设备表面底漆修补9．水压、酸洗10．烘炉、煮炉 |
|
注：1 散装和组装锅炉，不包括设备的包装材料、加固件的重量。 2 结构形式指成套锅炉(包括立式或快装锅炉)，散装锅炉和组装锅炉。 3 按供货状态确定计量单位：组装锅炉按“台”，散装锅炉按“t”。 |
|||||

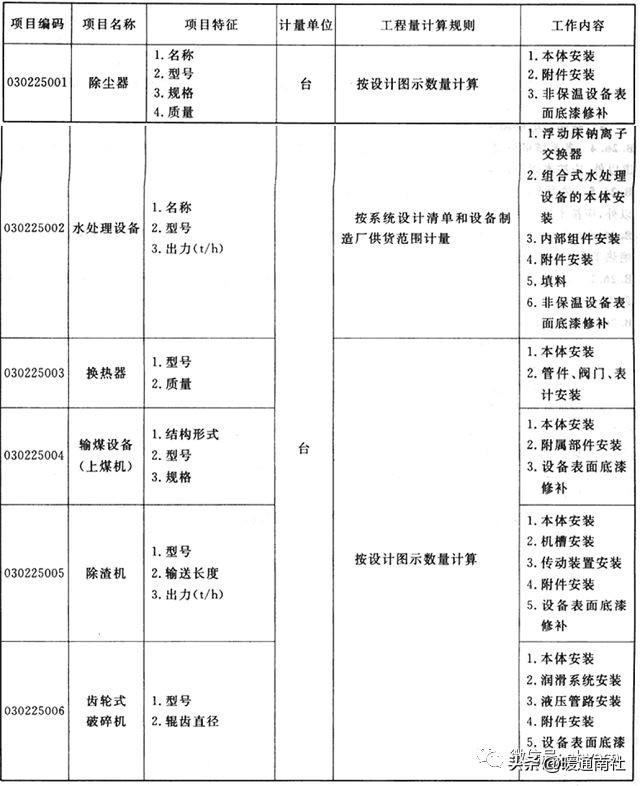

表B.25 低压锅炉附属及辅助设备安装（编码：030225）
B.26.1 热力设备安装工程适用于130t／h以下的锅炉和2.5万kW(25MW)以下的汽轮发电机组的设备安装工程及其配套的辅机、燃料、除灰和水处理设备安装工程。
B.26.2 中、低压锅炉的划分：蒸发量为35t／h的链条炉，蒸发量为75t／h及130t／h的煤粉炉和循环流化床锅炉为中压锅炉；蒸发量为20t／h及以下的燃煤、燃油(气)锅炉为低压锅炉。
B.26.3 下列通用性机械应按本规范附录A机械设备安装工程相关项目编码列项：
1 锅炉风机安装项目中，除了中压锅炉送、引风机以外的其他风机安装。
2 系统的泵类安装项目中，除了电动给水泵、循环水泵、凝结水泵、机械真空泵以外的其他泵的安装。
3 起重机械设备安装，包括汽机房桥式起重机等。
4 柴油发电机和压缩空气机安装。
B.26.4 各系统的管道安装，除了由设备成套供应的管道和包括在设备安装工作内容中的润滑系统管道以外，应按本规范附录H工业管道工程相关项目编码列项。
B.26.5 热力系统设备的防腐和刷漆，除了已包括在设备安装工作内容中的非保温设备表面底漆修补以外，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。
B.26.6 热力系统设备和系统管道的保温，除了锅炉炉墙砌筑以外，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。
B.26.7 烟、风、煤管道制作应按本规范附录C静置设备与工艺金属结构制作安装工程相关项目编码列项。暖通南社
B.26.8 以下工作内容包括在相应的安装项目中：
1 汽轮机、凝汽器等大型设备的拖运、组合平台的搭、拆。
2 除炉墙砌筑脚手架外的施工脚手架和一般安全设施。
3 设备的单体试转和分系统调试试运配合。
4 设备基础二次灌浆的配合。
B.26.9 设备支架和应由设备制造厂配套供货的平台、护梯及围栏的制作不包括在安装项目中。需要加工、配制的，可按业主单位委托施工单位另行处理。
B.26.10 锅炉本体设备组合平台支架的搭拆、炉墙砌筑脚手架搭拆、发电机静子起吊措施应按本规范附录N措施项目相关项目编码列项。
B.26.11 由国家或地方检测部门进行的各类检测应按本规范附录N措施项目相关项目编码列项。
电气设备安装工程：

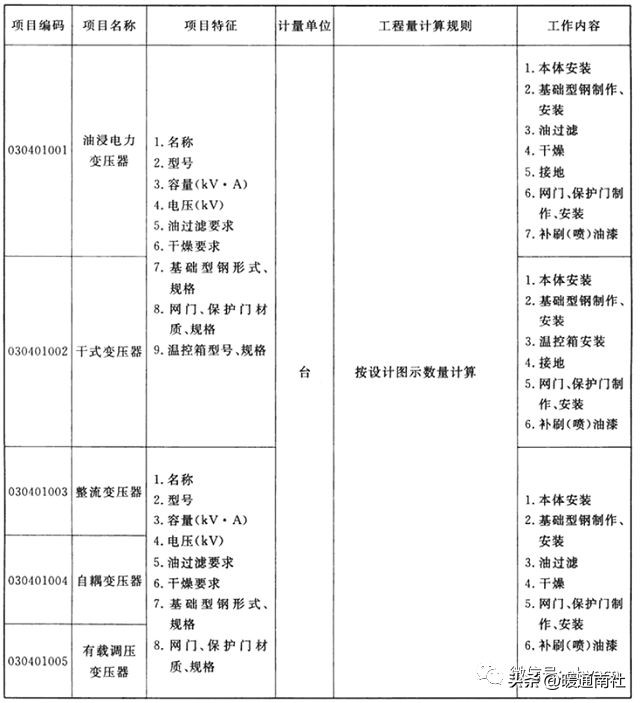

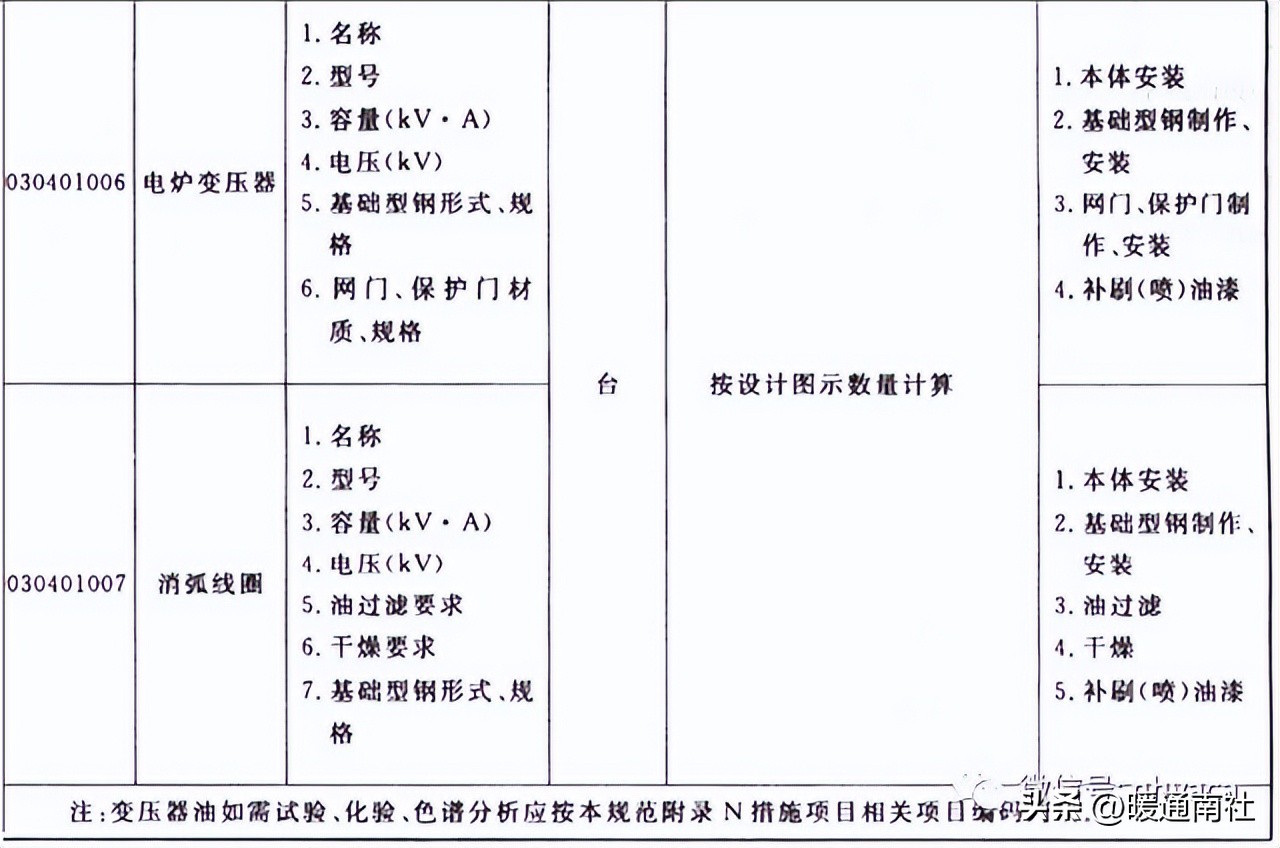

表D.1 变压器安装(编码：030401)
表D.2 配电装置安装(编码：030402)
表D.3 母线安装(编码：030403)

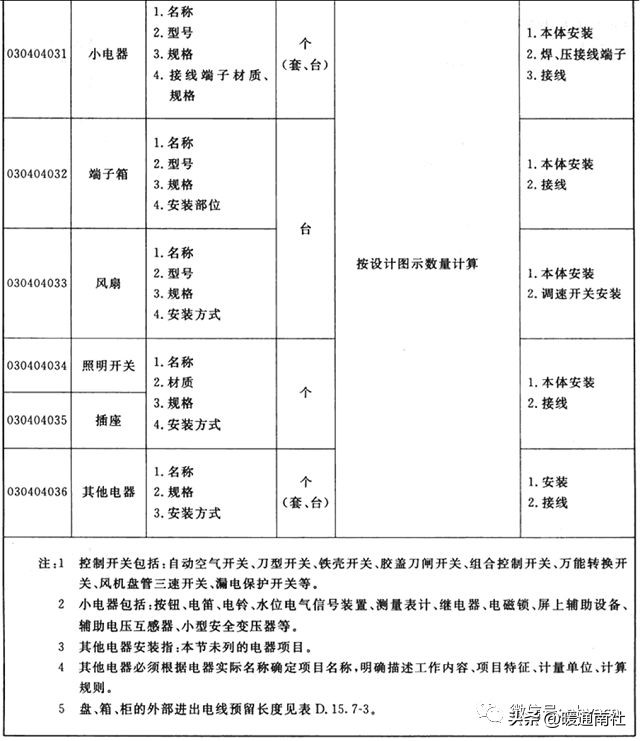

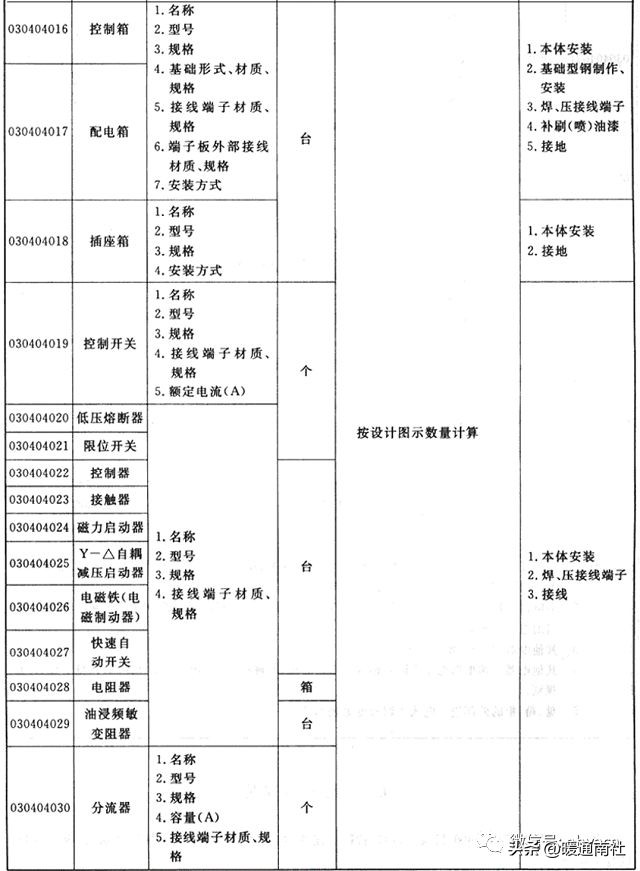

表D.4 控制设备及低压电器安装(编码：030404)
表D.5 蓄电池安装(编码：030405)
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030405001 |
蓄电池 |
1．名称2．型号3．容量(A·h)4．防震支架形式、材质5．充放电要求 |
个(组件) |
按设计图示数量计算 |
1．本体安装2．防震支架安装3．充放电 |
|
030405002 |
太阳能电池 |
1．名称2．型号3．规格4．容量5．安装方式 |
组 |
1．安装2．电池方阵铁架安装 3．联调 |

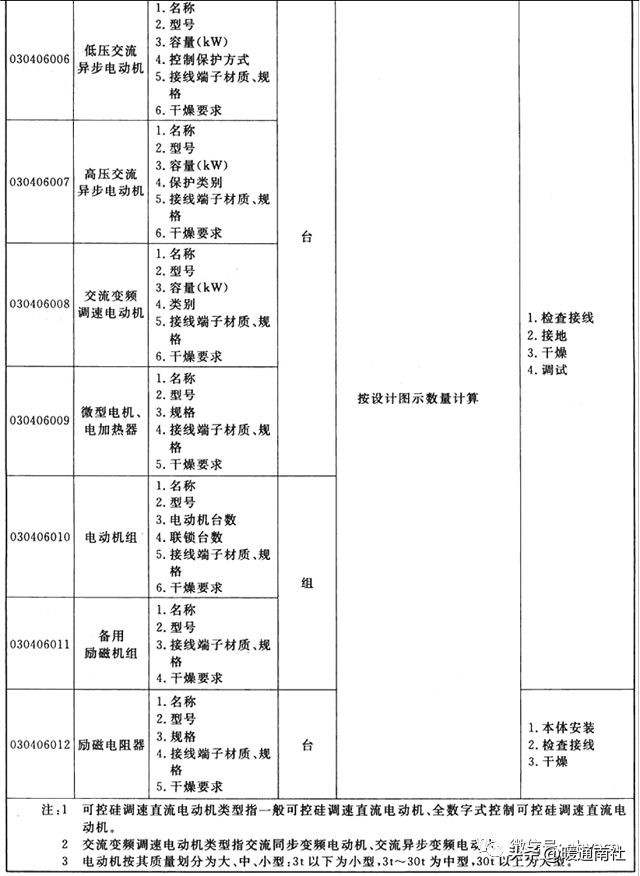

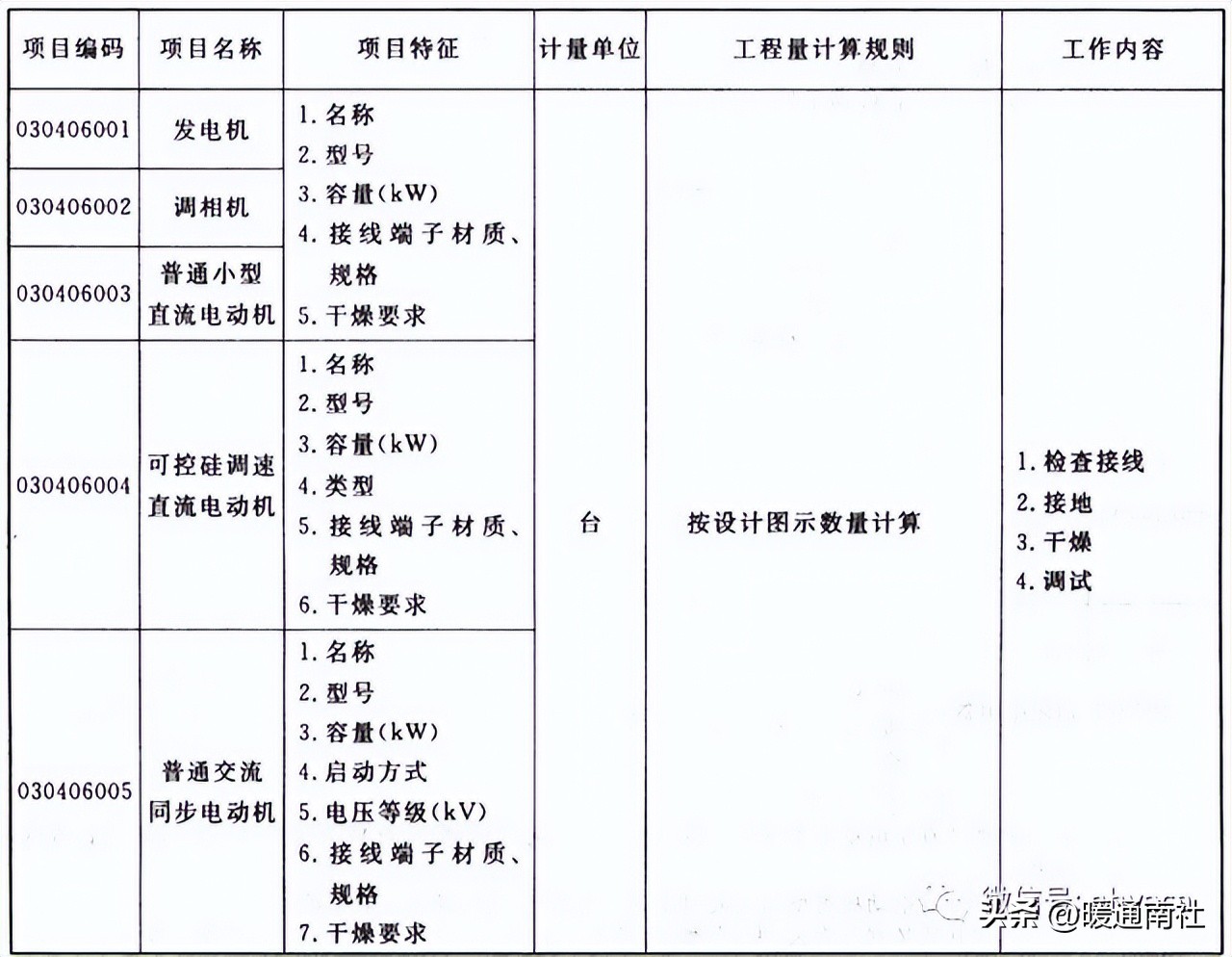

表D.6 电机检查接线及调试(编码：030406)
表D.7 滑触线装置安装(编码：030407)
|
项目编码 |
项目名称 |
项目特征 |
计量单位 |
工程量计算规则 |
工作内容 |
|
030407001 |
滑触线 |
1．名称2．型号3．规格4．材质5．支架形式、材质6．移动软电缆材质、规格、安装部位7．拉紧装置类型8．伸缩接头材质、规格 |
m |
按设计图示尺寸以单相长度计算(含预留长度)-暖通南社 |
1．滑触线安装2．滑触线支架制作、安裝3．拉紧装置及挂式支持器制作、安装4．移动软电缆安装5．伸缩接头制作、安装 |
|
注: 1 支架基础铁件及螺栓是否浇注需说明。 2 滑触线安装预留长度见表D．15．7—4。 |
|||||

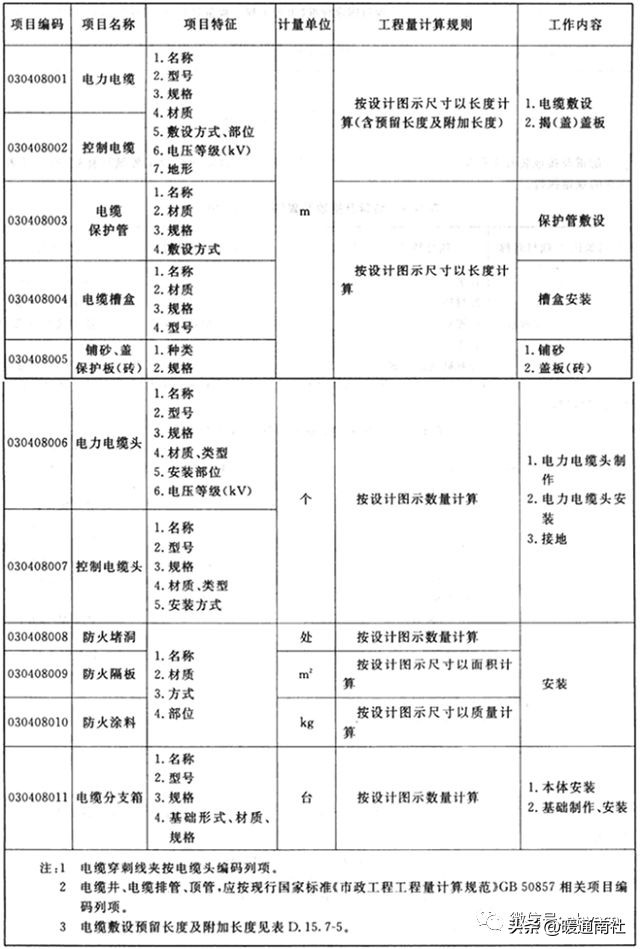

表D.8 电缆安装(编码：030408)
表D.9 防雷及接地装置(编码：030409)

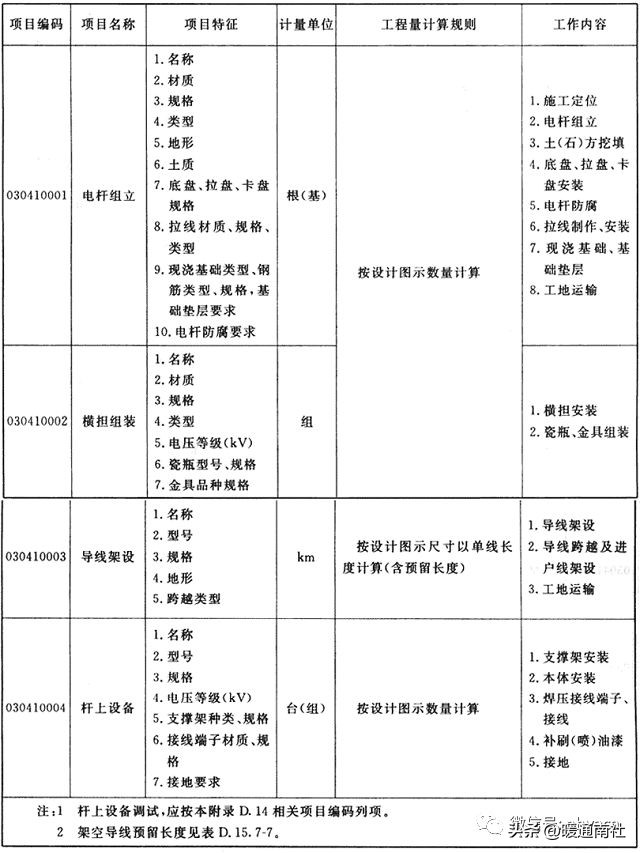

表D.10 10kV 以下架空配电线路(编码：030410)

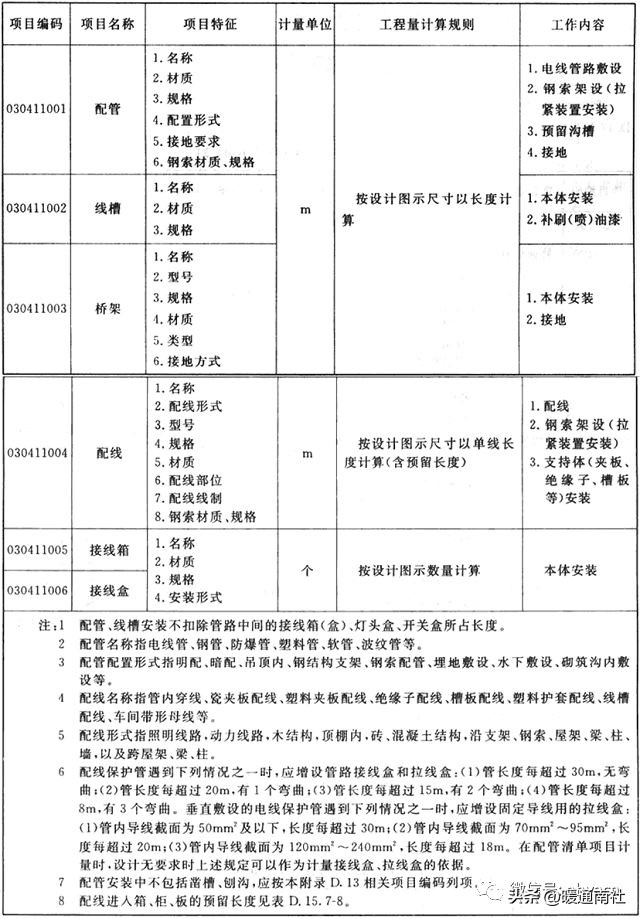

表D.11 配管、配线(编码：030411)
表D.12 照明器具安装(编码：030412)
表D.13 附属工程(编码：030413)

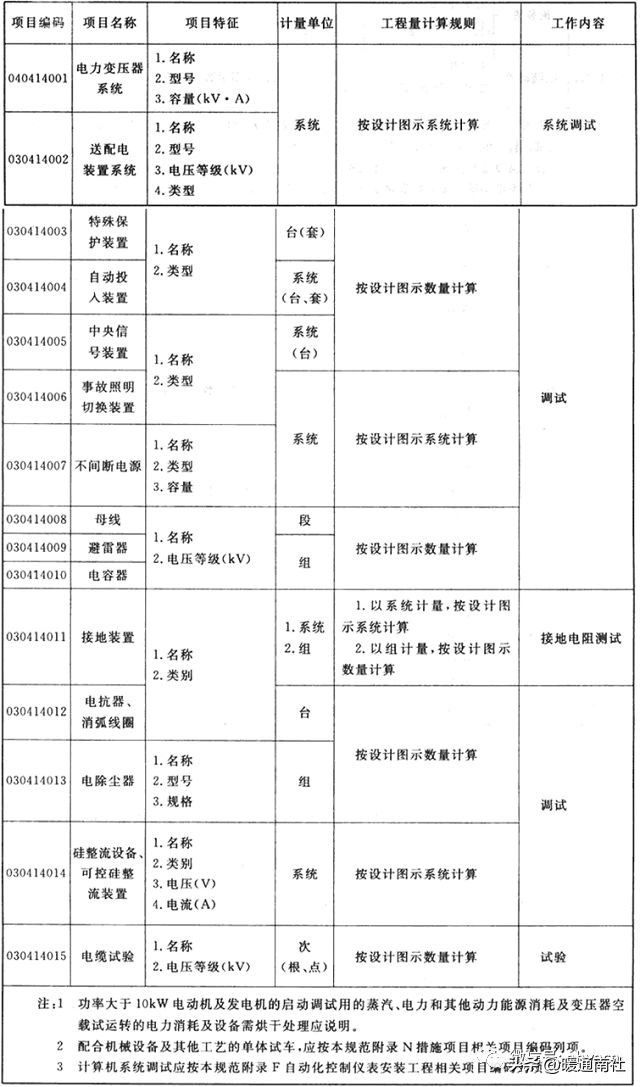

表D.14 电气调整试验(编码：030414)
D.15.1 电气设备安装工程适用于10kV以下变配电设备及线路的安装工程、车间动力电气设备及电气照明、防雷及接地装置安装、配管配线、电气调试等。
D.15.4 过梁、墙、楼板的钢(塑料)套管，应按本规范附录K采暖、给排水、燃气工程相关项目编码列项。
D.15.5 除锈、刷漆(补刷漆除外)、保护层安装，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。
D．15．7 本附录中的预留长度及附加长度见表D．15．7-1～表D．15．7-8。
表D.15.7-1 软母线安装预留长度 单位：m／根
|
项目 |
耐张 |
跳线 |
引下线、设备连接线 |
|
预留长度 |
2.5 |
0.8 |
0.6 |
表D.15.7-2 硬母线配置安装预留长度 单位：m／根
|
序号 |
项目 |
预留长度 |
说明 |
|
1 |
带形、槽形母线终端 |
0.3 |
从最后一个支持点算起 |
|
2 |
带形、槽形母线与分支线连线 |
0.5 |
分支线预留 |
|
3 |
带形母线与设备连接 |
0.5 |
从设备端子接口算起 |
|
4 |
多片重形母线与设备连接 |
1.0 |
从设备端子接口算起 |
|
5 |
槽形母线与设备连接 |
0.5 |
从设备端子接口算起 |
表D.15.7-3 盘、箱、柜的外部进出线预留长度 单位：m／根
|
序号 |
项目 |
预留长度 |
说明 |
|
1 |
各种箱、柜、盘、板、盒 |
高+宽 |
盘面尺寸 |
|
2 |
单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器 |
0.5 |
从安装对象中心算起 |
|
3 |
继电器、控制开关、信号灯、按钮、熔断器等小电器 |
0.3 |
从安装对象中心算起 |
|
4 |
分支接头 |
0.2 |
分支线预留 |
表D.15.7-4 滑触线安装预留长度 单位：m／根
|
序号 |
项目 |
预留长度 |
说明 |
|
1 |
圆钢、铜母线与设备连接 |
0.2 |
从设备接线端子接口算起 |
|
2 |
圆钢、铜滑触线终端 |
0.5 |
从最后一个固定点算起 |
|
3 |
角钢滑触线终端 |
1.0 |
从最后一个支持点算起 |
|
4 |
扁钢滑触线终端 |
1.3 |
从最后一个固定点算起 |
|
5 |
扁钢母线分支 |
0.5 |
分支线预留 |
|
6 |
扁钢母线与设备连接 |
0.5 |
从设备接线端子接口算起 |
|
7 |
轻轨滑触线终端 |
0.8 |
从最后一个支持点算起 |
|
8 |
安全节能及其他滑触线终端 |
0.5 |
从最后一个固定点算起 |
表D.15.7-5 电缆敷设预留及附加长度
|
序号 |
项 目 |
预留（附加）长度 |
说 明 |
|
1 |
电缆敷设弛度、波形弯度、交叉 |
2．5％ |
按电缆全长计算 |
|
2 |
电缆进入建筑物 |
2．0m |
规范规定最小值 |
|
3 |
电缆进入沟内或吊架时引上(下)预留 |
1．5m |
规范规定最小值 |
|
4 |
变电所进线、出线 |
1．5m |
规范规定最小值 |
|
5 |
电力电缆终端头-暖通南社 |
1．5m |
检修余量最小值 |
|
6 |
电缆中间接头盒 |
两端各留2．0m |
检修余量最小值 |
|
7 |
电缆进控制、保护屏及模拟盘、配电箱等 |
高+宽 |
按盘面尺寸 |
|
8 |
高压开关柜及低压配电盘、箱 |
2．0m |
盘下进出线 |
|
9 |
电缆至电动机 |
0．5m |
从电动机接线盒算起 |
|
10 |
厂用变压器 |
3．0m |
从地坪算起 |
|
11 |
电缆绕过梁柱等增加长度 |
按实计算 |
按被绕物的断面情况计算增加长度 |
|
12 |
电梯电缆与电缆架固定点 |
每处0．5m |
规范规定最小值 |
表D.15.7-6 接地母线、引下线、避雷网附加长度 单位：m
|
项目 |
附加长度 |
说明 |
|
接地母线、引下线、避雷网附加长度 |
3.9% |
按接地线母线、引下线、避雷网全长计算 |
表D.15.7-7 架空导线预留长度 单位：m／根
|
项目 |
预留长度 |
|
|
高压 |
转角 |
2.5 |
|
分支、终端 |
2.0 |
|
|
低压 |
分支、终端 |
0.5 |
|
交叉跳线转角 |
1.5 |
|
|
与设备连线 |
0.5 |
|
|
进户线 |
2.5 |
|
表D.15.7-8 配线进入箱、柜、板的预留长度 单位：m／根
|
序号 |
项目 |
预留长度（m） |
说明 |
|
1 |
各种开关箱、柜、板 |
高+宽 |
盘面尺寸 |
|
2 |
单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、线槽进出线盒等 |
0.3 |
从安装对象中心算起 |
|
3 |
由地面管子出口引至动力接线箱 |
1.0 |
从管口计算 |
|
4 |
电源与管内导线连接（管内穿线与软、硬母线接点） |
1.5 |
从管口计算 |
|
5 |
出户线 |
1.5 |
从管口计算 |
