引言

数据运算是对数据依某种模式而建立起来的关系进行处理的过程。最基本的数据运算有：①算术运算，如：加、减、乘、除、乘方、开方、取模等； ②关系运算，如：等于、不等于、大于、小于等；③逻辑运算，如：与、或、非等，其他还有其他函数复杂计算。

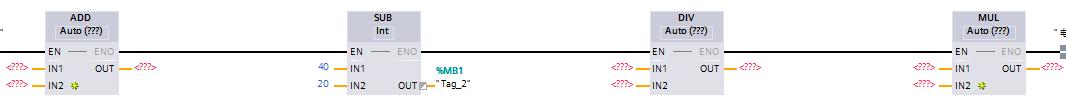

一、指令简介

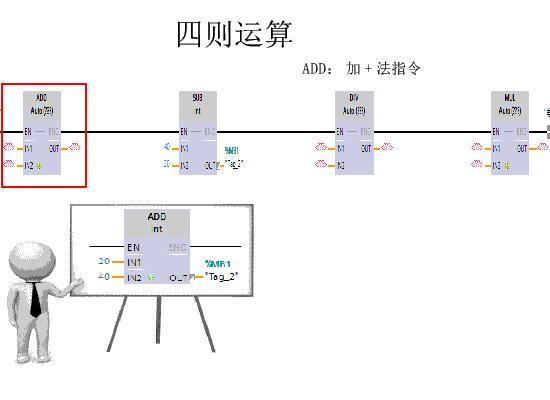

1.1 ADD： 加

使用“加”指令，将输入 IN1 的值与输入 IN2 的值相加，并在输出 OUT（OUT：= IN1+IN2）处查询总和。在初始状态下，指令框中至少包含两个输入（IN1 和 IN2）。 可以扩展输入数目。 在功能框中按升序对插入的输入编号。 执行该指令时，将所有可用输入参数的值相加。 求得的和存储在输出 OUT 中。

1.2 SUB： 减

使用“减”指令，将输入 IN2 的值从输入 IN1 的值中减去，并在输出 OUT（OUT：= IN1-IN2）处查询差值。

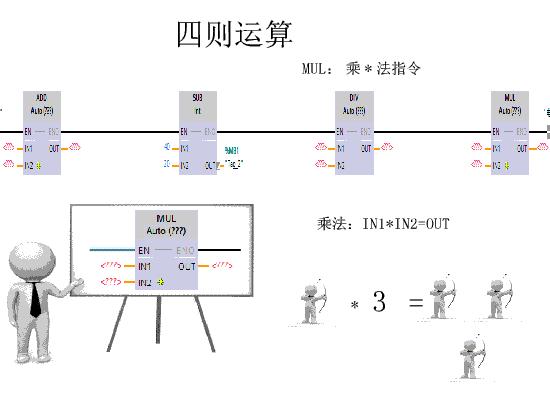

1.3 MUL： 乘

使用“乘”指令，将输入 IN1 的值与输入 IN2 的值相乘，并在输出 OUT（OUT：= IN1*IN2）处查询乘积。可以在指令功能框中展开输入的数字。 在功能框中以升序对相加的输入进行编号。 指令执行时，将所有可用输入参数的值相乘。 乘积存储在输出 OUT 中。

1.4 DIV： 除

可以使用“除”指令，将输入 IN1 的值除以输入 IN2 的值，并在输出 OUT (OUT := IN1/IN2) 处查询商值。

二、指令应用

2.1 ADD： 加 & SUB： 减 应用

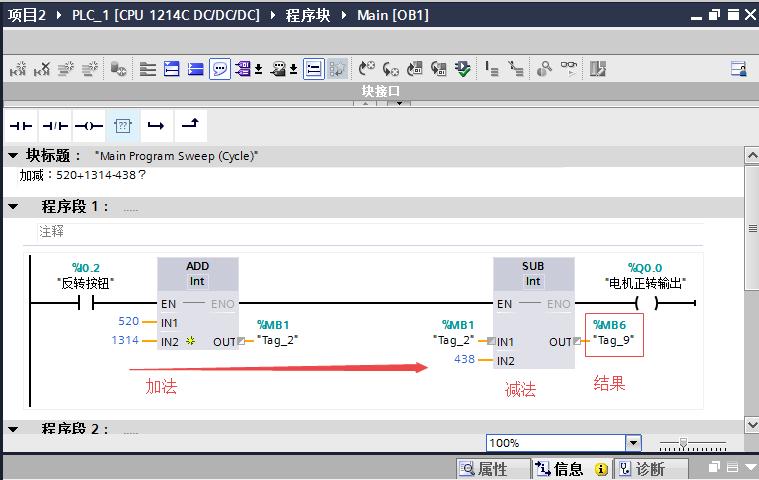

例：计算520+1314-438=？

仿真结果：

2.2 MUL： 乘 & DIV： 除应用

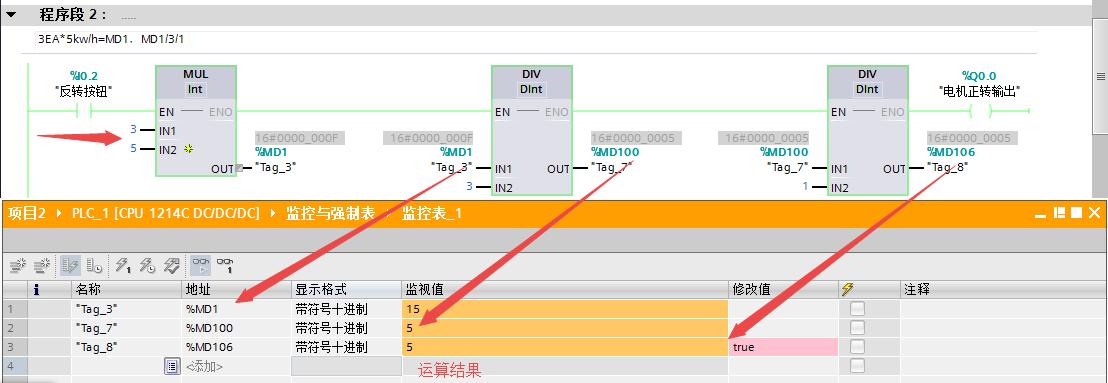

例：3EA 电机 每台 5Kw/h，每小时用电多少kwh？如果将该能耗换成3EA 1Kw/h电机可以运行多久？

仿真结果：

三、实例

视频加载中...

声明：本作品纯属个人娱乐学习交流，严禁使用其作为商业用途，图片均来至于西门子仿真软件及选型手册、网络，如有版权纠纷请及时告知，谢谢！
