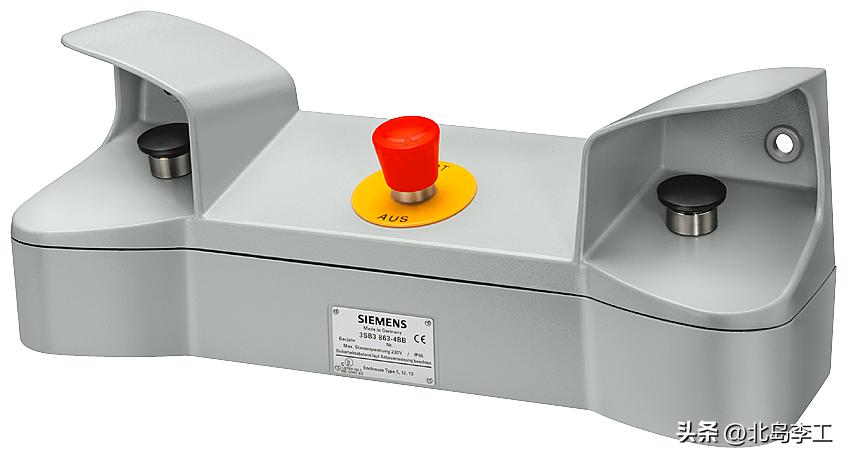

在切割/冲压等机械加工领域，有时候需要操作人员手动上料。手动上料过程中设备应处于停止状态，当上料完毕并确认安全后，才能再次启动。如果操作人员违反操作规程（比如一只手上料的同时另一只手去启动按钮），可能造成伤害的发生。为了避免这种伤害，人们发明了双手操作按钮。双手操作按钮必须两只手同时按下按钮才能激活输出（启动设备），下面这张图是西门子3SB38双手操作按钮盒：
双手操作按钮盒需要配合专用控制器（双手同步控制器）才能工作。如果使用故障安全型PLC，可以通过双手操作指令来完成类似的功能。今天这篇文章，我们就来介绍下博途环境下基于故障安全的双手操作指令——TWO_H_EN。本文包括两个主题：
①指令介绍；
②应用举例；
1、指令介绍
打开博途开发环境，新建项目。在左侧项目树双击“添加新设备”，在弹出的对话框中单击“控制器”，任意选择一款故障安全型CPU（比如：CPU 1515F-2PN）。
在新添加的PLC项目树中选择“程序块”→“添加新块”，在弹出的对话框中选择“函数块”，命名为“Test”，并勾选“Create F-block（创建安全块）”，如下图所示：

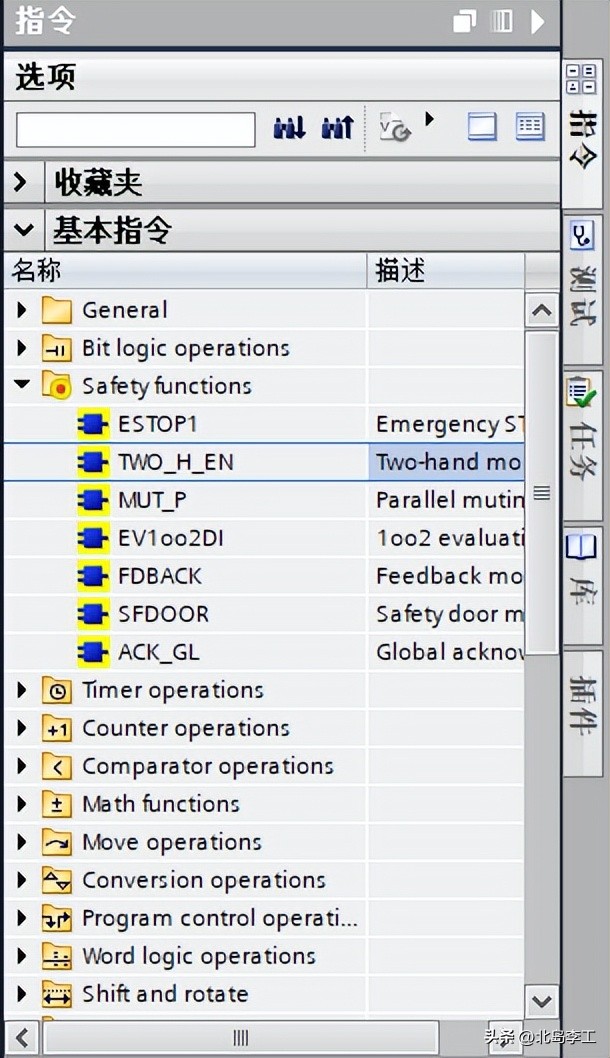

打开Test函数块，在右侧的指令列表中，“基本指令”→“安全指令（Safety functions）”中，可以看到“TWO_H_EN”指令（带有使能信号的双手操作指令），如下图所示：

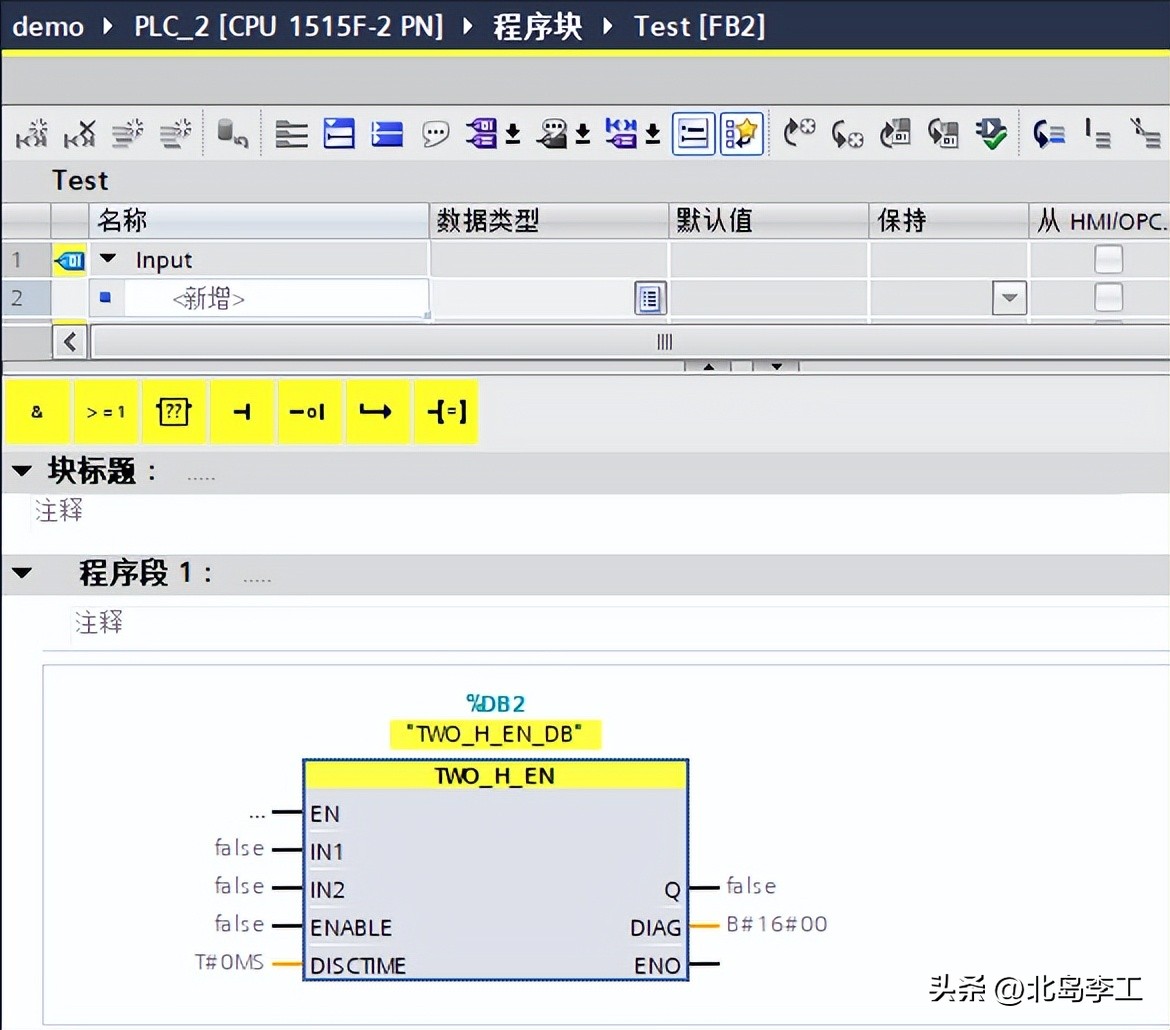

将该指令拖放到Test函数块中，会自动提示生成背景数据块，完成后如下图所示：
该指令有四个输入参数和两个输出参数，其中：
输入参数：
①IN1：布尔型，按钮1的输入信号；
②IN2：布尔型，按钮2的输入信号；
③ENABLE：布尔型：使能信号；
④DISCTIME：TIME型，差异时间（由于两个按钮不可能绝对同步，因此允许它们之间的动作在短时间内存在差异），取值范围1~500ms，超出这个范围诊断字节会报错；
输出参数：
①Q：布尔型，输出信号；
②DIAG：字节型，诊断信息。诊断字节的每个位表示相应的含义，具体见下面的表格；
|
位编号 |
含义（当值=1时） |
|
位0(bit0) |
差异时间错误（小于0或大于500） |
|
位1(bit1) |
按钮不同步 |
|
位2(bit2) |
保留 |
|
位3(bit3) |
保留 |
|
位4(bit4) |
一个按钮未释放 |
|
位5(bit5) |
未使能（ENABLE=0） |
|
位6(bit6) |
保留 |
|
位7(bit7) |
Q的输出状态 |
该指令的工作原理如下：
- 当按钮1的输入信号IN1和按钮2的输入信号IN2在差异时间内从0变为1并保持时，并且使能信号ENABLE的值为1时，Q输出为1；
- 当IN1或者IN2或者ENABLE中任何一个信号为0时，Q输出为0；
- 当按钮输入信号IN1或者IN2未在差异时间内激活时（比如仅按下了其中一个按钮），必须先将按钮松开，然后再次同步按下两个按钮才能再次激活Q的输出；
2、应用举例
下面我们创建一个功能安全函数块Test来测试TWO_H_EN指令。为了进行仿真，我们创建F-DB，名称为simulation，在其中新建变量如下图所示：
为了模拟双手按钮的按下动作，编写testFC，使按钮1和按钮2的触发由有200ms的差异，如下图所示：

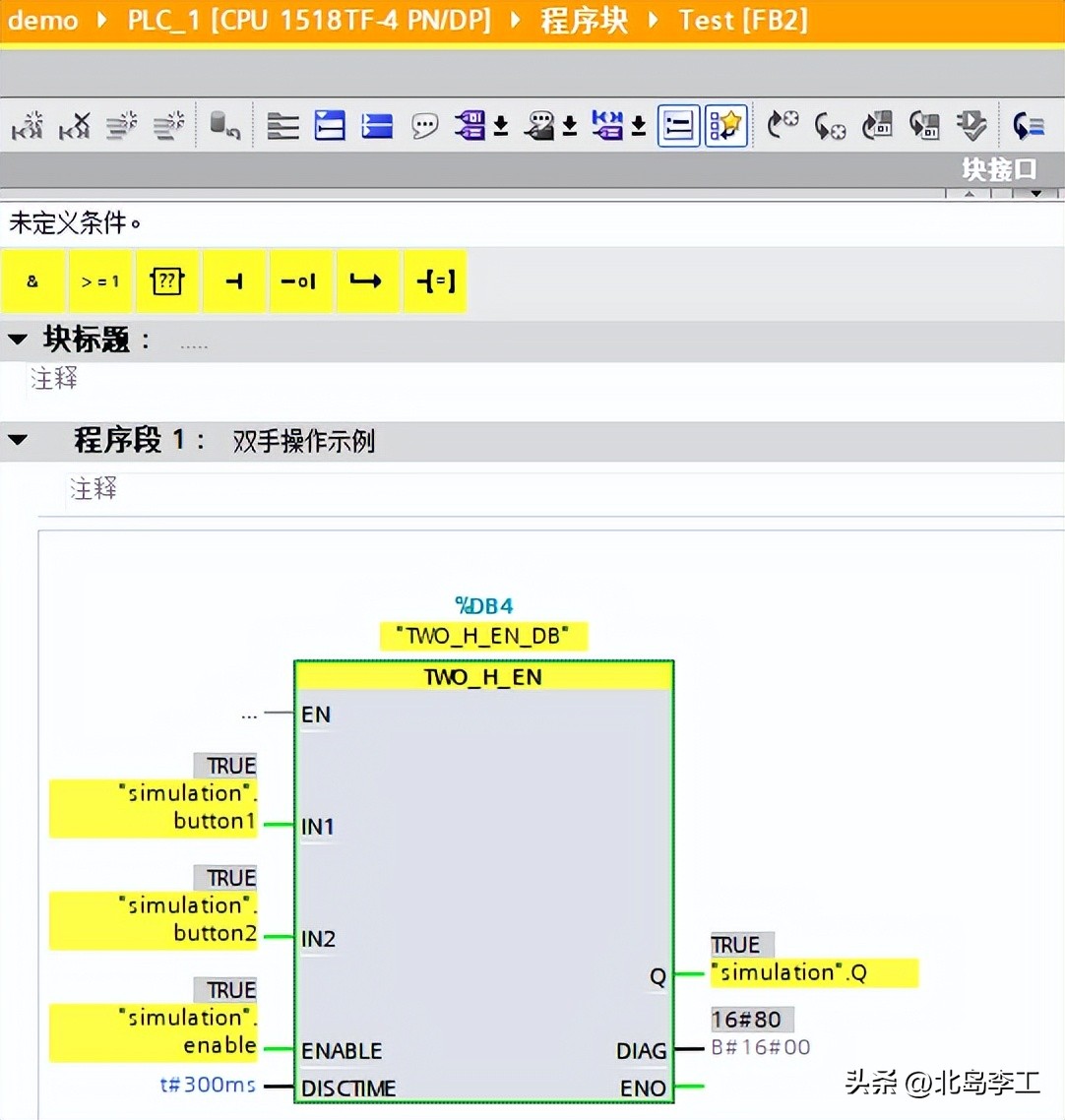

安全函数块Test中的代码如下图所示：
好了，关于双手操作指令就先介绍到这里。如果你想获取本文示例代码，可以到我的博客网站（https://www.founderchip.com）。
