主令电器

主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。

它包括控制按钮(简称按钮)、行程开关 、接近开关、万能转换开关和主令控制器等。

控制按钮

控制按钮是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

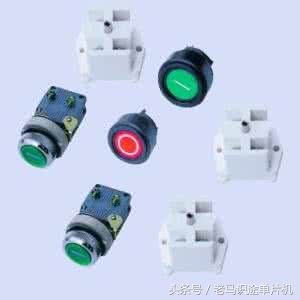

控制按钮实物图

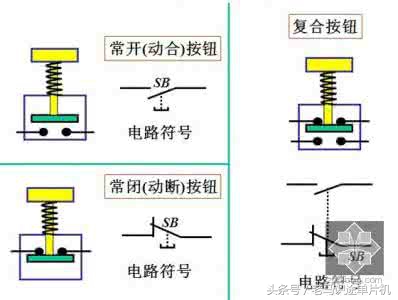

控制按钮电路符号

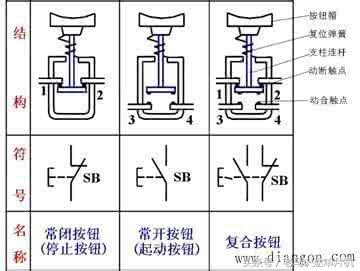

控制按钮结构

控制按钮接线图

行程开关

行程开关，位置开关（又称限位开关）的一种，通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。还用于控制机械设备的行程及限位保护。

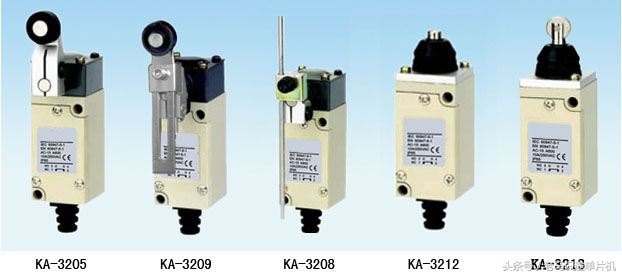

行程开关实物图

行程开关电路符号

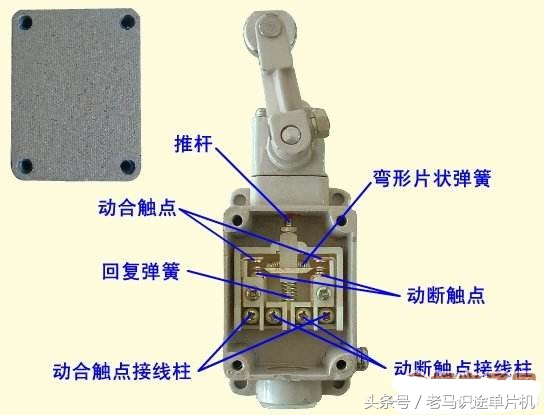

行程开关结构

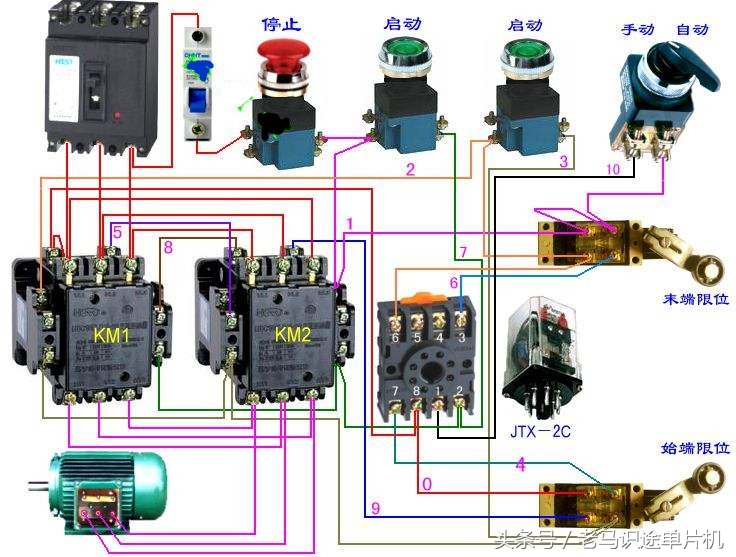

行程开关接线图

接近开关

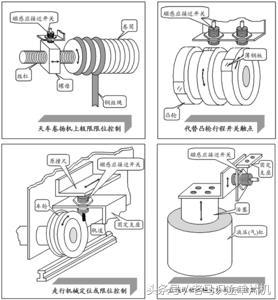

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

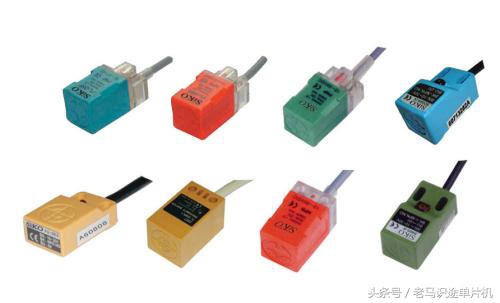

接近开关实物图

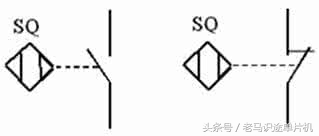

接近开关电路符号

接近开关结构

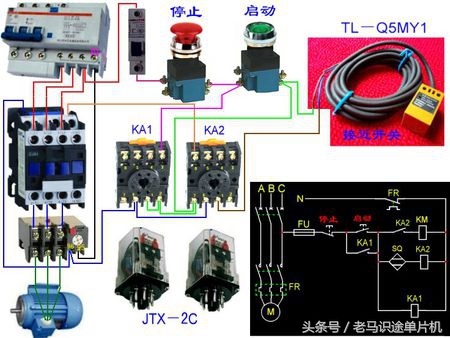

接近开关接线图

万能转换开关

万能转换开关是一种多档式，控制多回路的主令电器。

万能转换开关能够把不同电流的家用电器转换成其能适用的电压和电流下正常工作。

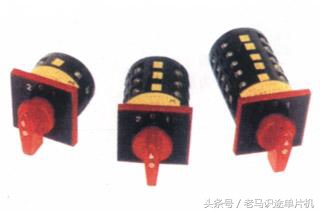

万能转换开关实物图

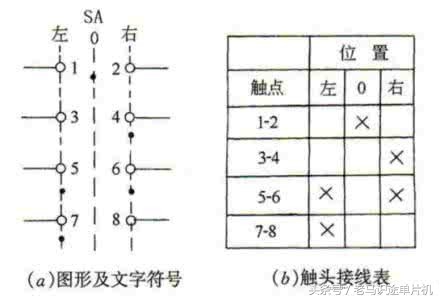

万能转换开关电路符号

万能转换开关结构

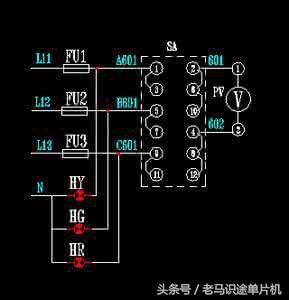

万能转换开关接线图

主令控制器

主令控制器（又称主令开关），主要用于电气传动装置中，按一定顺序分合触头，达到发布命令或其它控制线路联锁、转换的目的。适用于频繁对电路进行接通和切断，常配合磁力起动器对绕线式异步电动机的起动、制动、调速及换向实行远距离控制，广泛用于各类起重机械的拖动电动机的控制系统中。

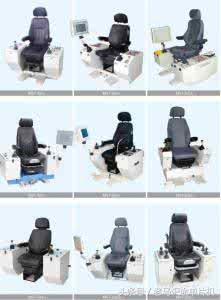

主令控制器实物图

主令控制器电路符号

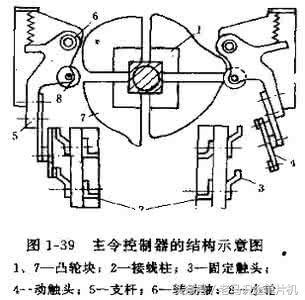

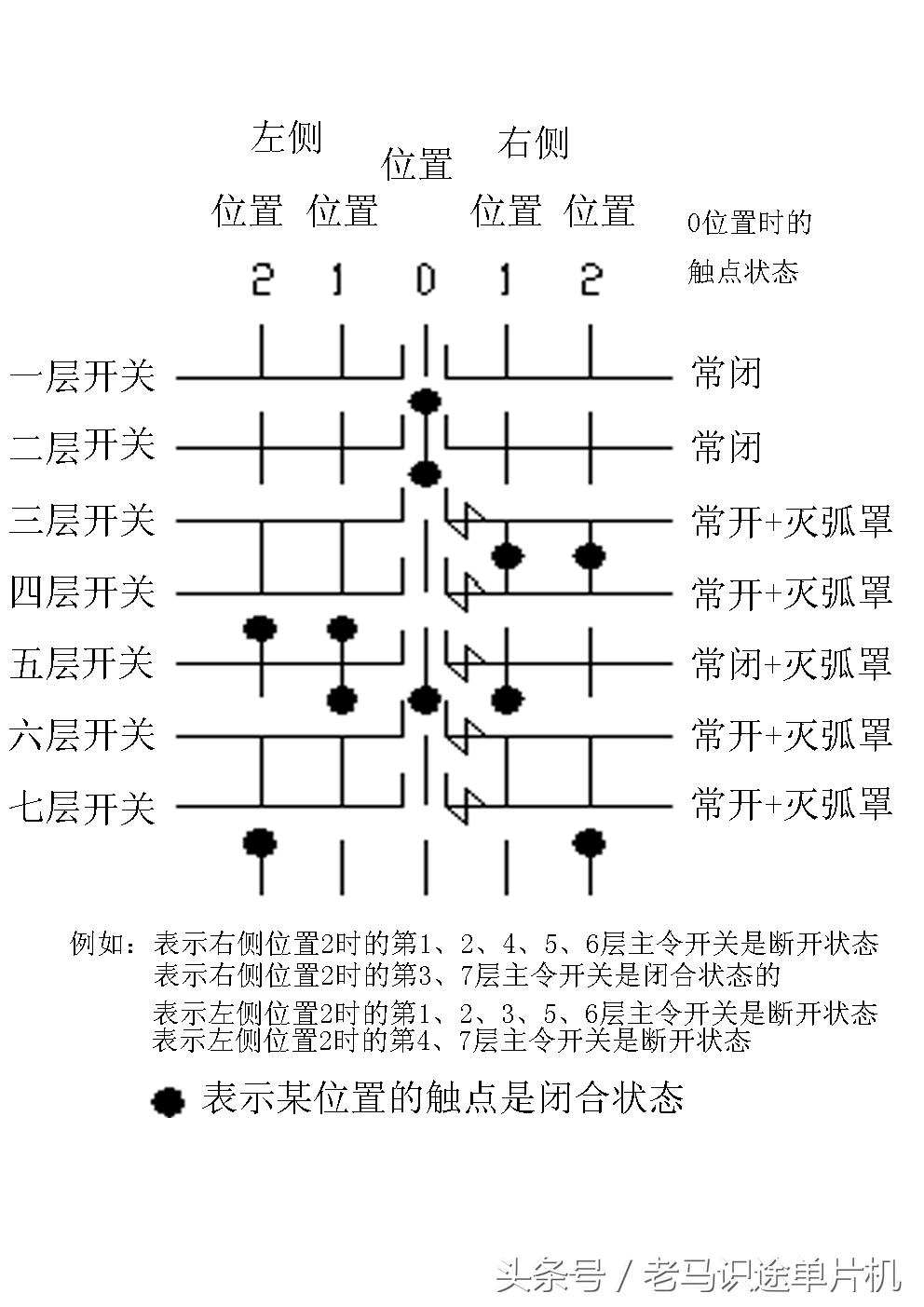

主令控制器结构

主令控制器接线图
