本文主要介绍在机构设计中常用的3D文件的中间格式，希望对大家有所帮助；
一、什么是中间格式；
在3D设计中，数据以标准扩展名保存，如果CAD软件是UG-NX，则文件扩展名为 ".prt"，如果CAD软件是SolidWorks，则文件扩展名为 ".sldprt" ；

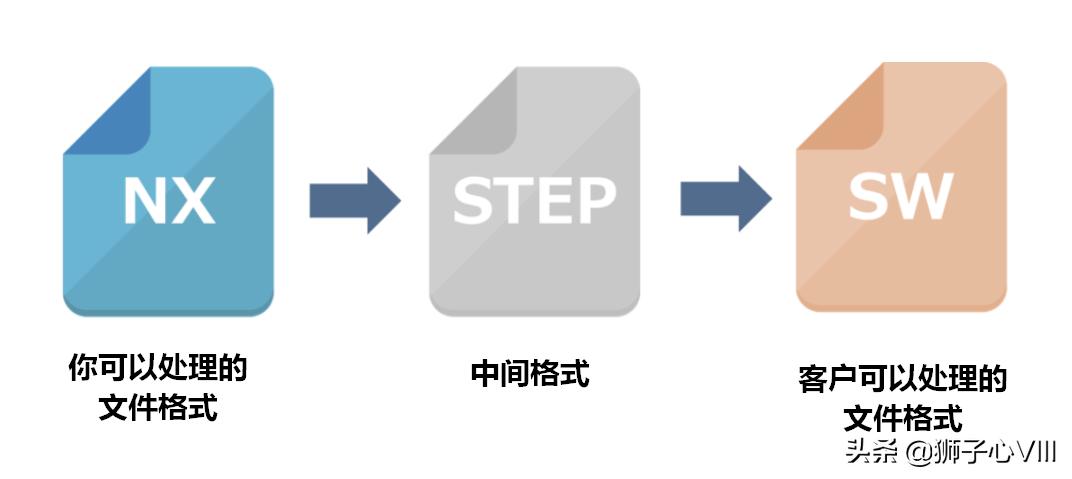

由于合作伙伴的CAD软件不同（比如甲方爸爸是Catia，乙方孙子是Creo等），则需要中间格式的文件进行转换；如下图示，甲方UG，乙方SW，则中间格式一般采用STEP；
二、常用的3D文件中间格式；

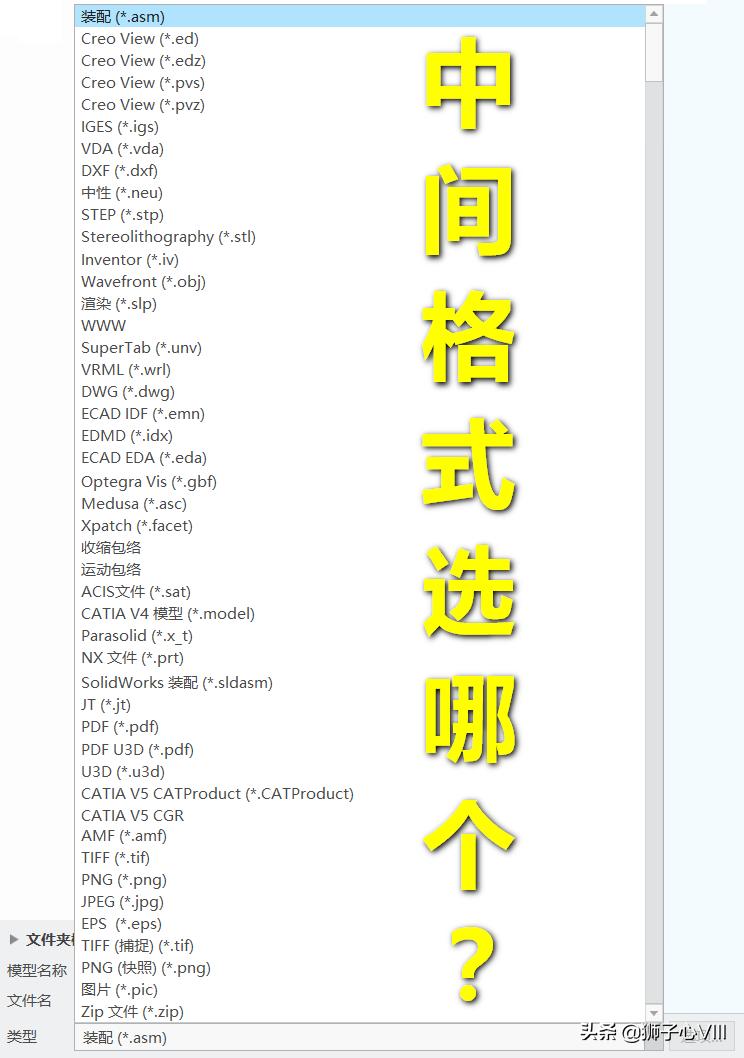

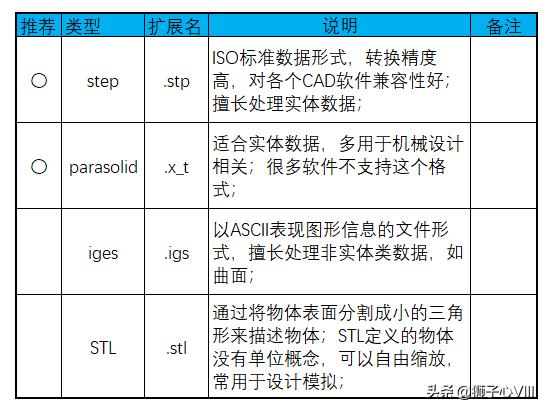

如下表，是常用的几种中间格式；在实际工作中，一定要根据中间格式的优缺点，选择性应用；
其中，step203所有零件都在同一层，图形颜色为单色；而step214所有零件在不同层，图片颜色为彩色；
三、2D数据格式；

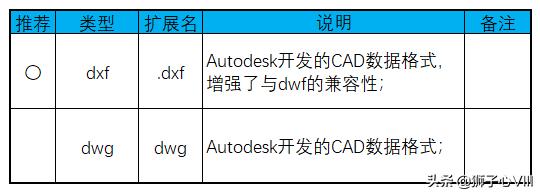

主要是Autodesk的dxf和dwg；
四、如何查看文件的扩展名？

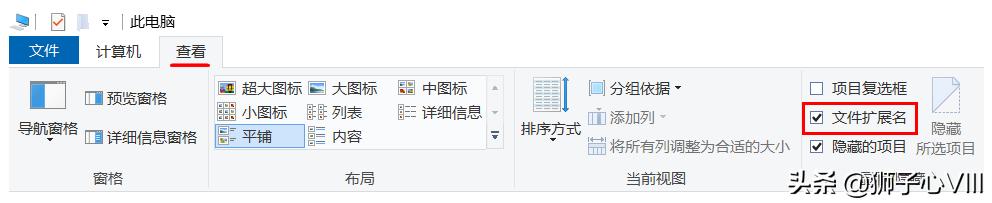

以Win10为例，鼠标左键单击→电脑→查看→文件扩展名；
这次的要点总结如下；
一、什么是中间格式；
二、常用的3D文件中间格式；
三、2D数据格式；
四、如何查看文件的扩展名？
