前面介绍了模拟量转换公式及自己动手编写的转换程序，可以作为子程序多次调用。同样，西门子各类PLC本身自有模拟量转换指令，下面分别介绍：
一、S7-200及200Smart模拟量转换库指令

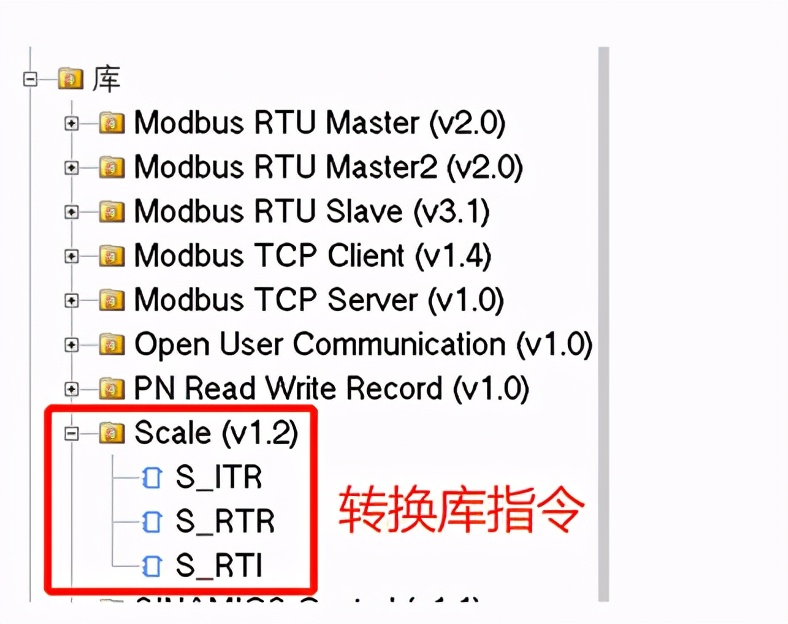

网上找到*载下**200Smart模拟量转换库，添加到库文件，如下图
S_ITR---为整数转实数指令，用来测量温度、压力等现场的工程值。
S_RTI---为实数转整数指令，用来把现场工程值转为模拟量，去控制阀门、变频器等设备。

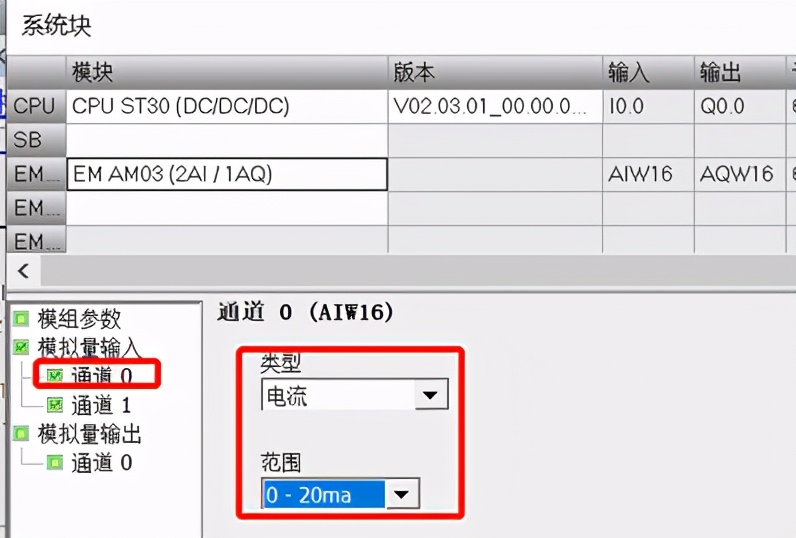

举例说明：现场有Pt传感器，测量范围为-50---150度，通过0—20ma的变送器，应用于200SmartPLC，组态如下

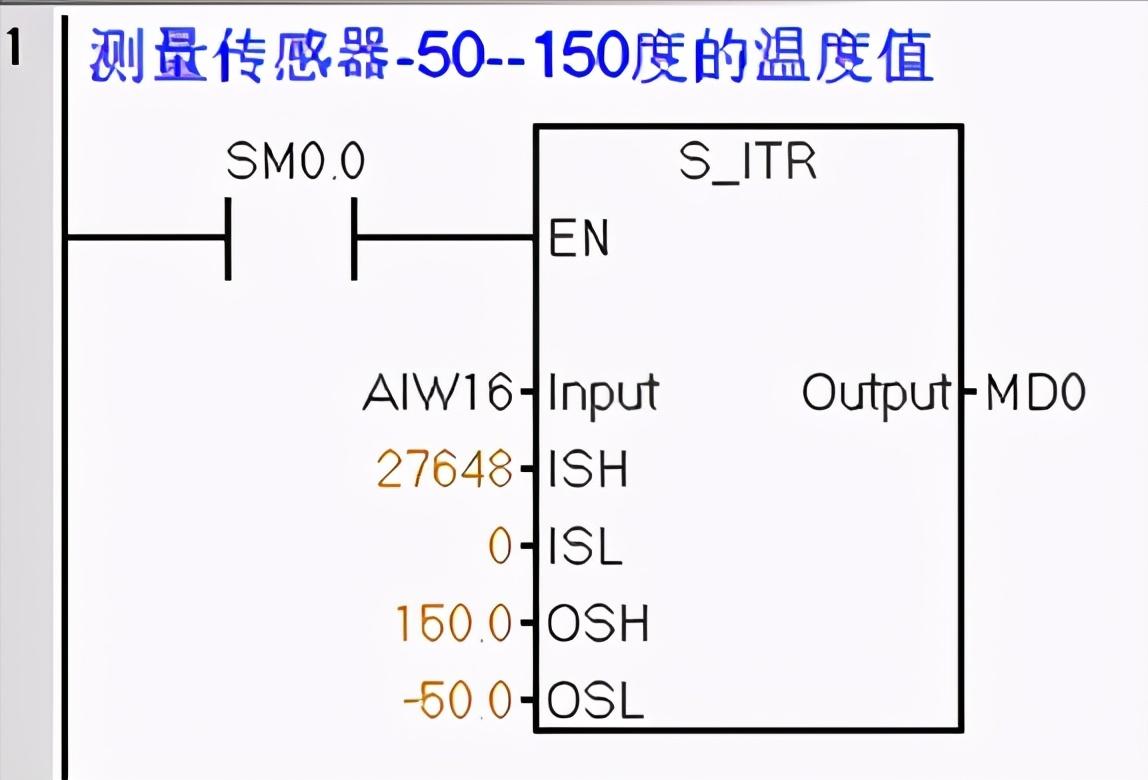

调用指令S_ITR，整数输入，实数输出
Input:模拟量输入通道
ISH---模拟量最大值，数据类型Int
ISL---模拟量最小值,数据类型Int
OSH—工程最大值，数据类型Real
OSL—工程最小值，数据类型Real
MD0—现场实测值，数据类型Real

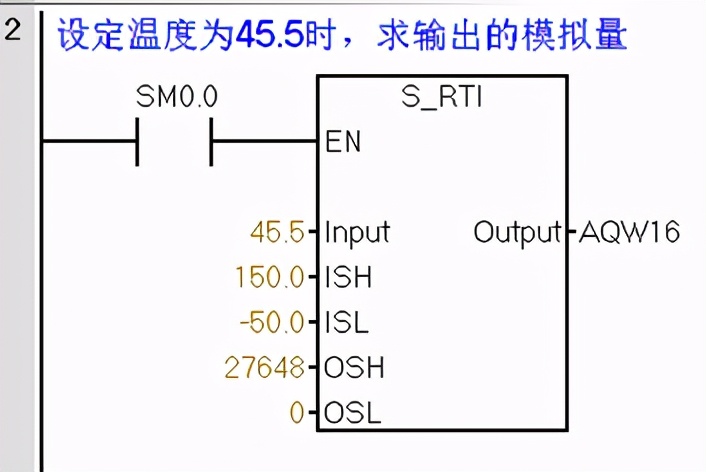

反过来，如果设定温度为45.5度，通过模拟量输出通道0，求输出模拟量，去控制风扇的风速，风扇控制电压为0—10V。
调用S_RTI指令，实数输入，整数输出
以上指令使用时，注意各管脚的数据类型及数据范围。
一、 PLC1200/1500模拟量转换有二种方式进行转换
1、 使用指令SCALE_X和NORMAL_X来完成转换。

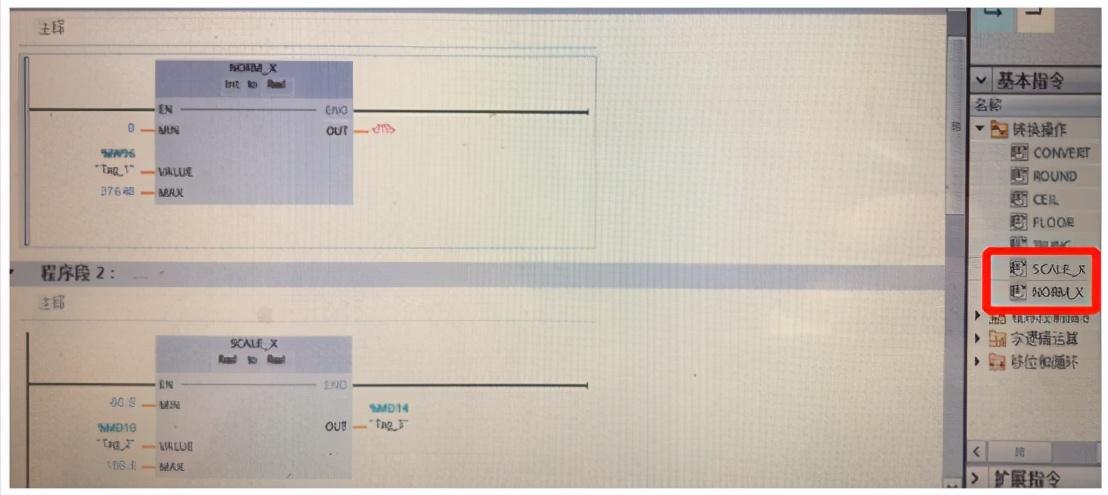

在博图右侧转换操作指令中可找到这两个指令，如下图
NORMAL_X指令是一个标准化指令，它是把测量值在0—27648之间的值所占有的百分比0.0—1.0之间的数
下图是一个测量0.0---100.0度之间的温度转化程序，相当于MD10=（IW100-0）/(27648-0)
注意数据类型，是整数变实数

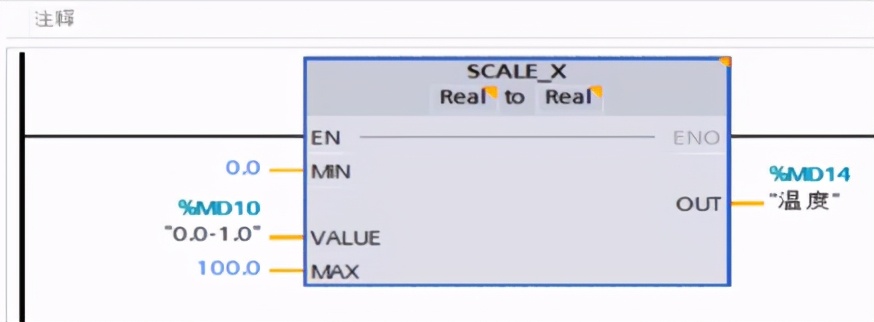

测量输入端是IW100，标准化成MD10，再经过下面缩放指令，转化为现场实测值MD14,相当于：
MD14={MD10*（100.0-0.0）+0.0}
这个是实数变实数

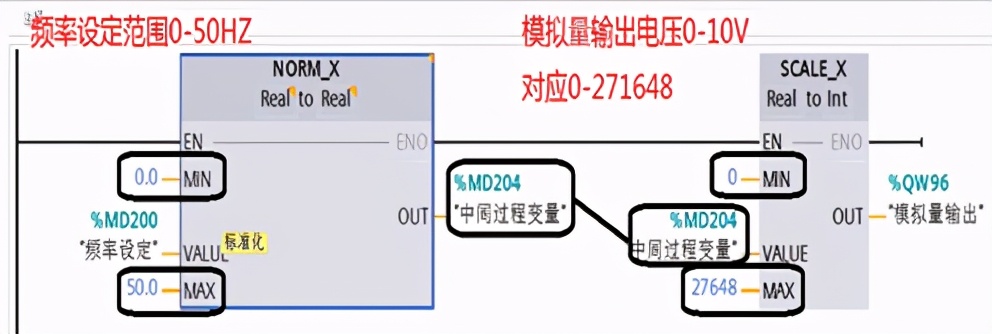

反过来，如果控制变频器 ，把设定频率转化为0—10V模拟量
注意第一个指令是实数—实数。第二个指令是实数—整数
1、 用CALCULATE编写公式来计算
在博图右侧【数学函数】指令中，可找到该指令。
为了统一数据类型，首先使用转换指令【CONVERT】，把测量端IW96转换成实数，再进行计算

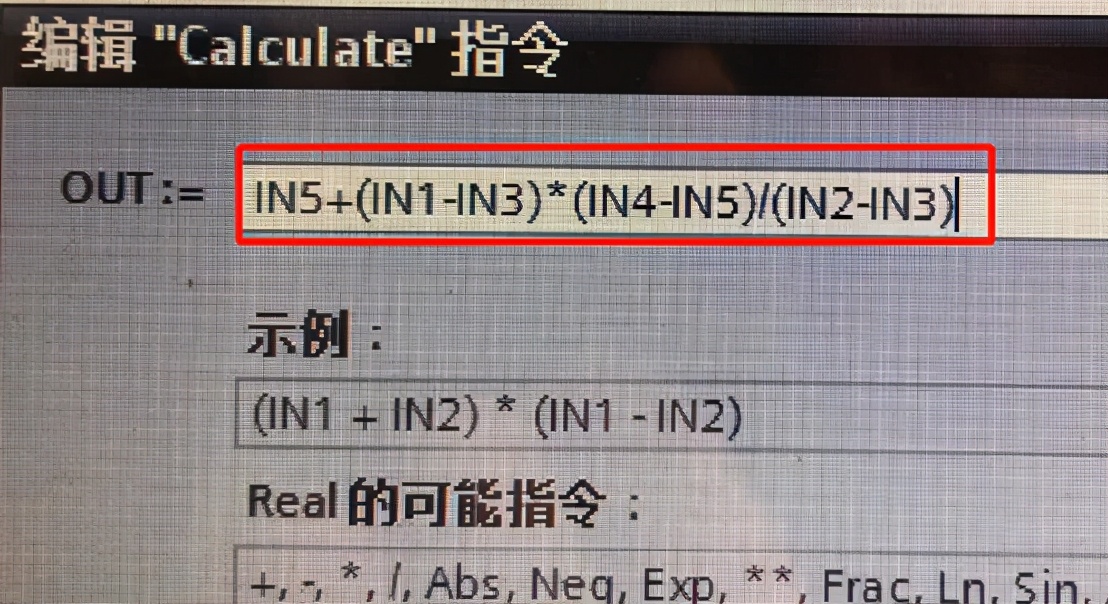

首先在CALCULATE编写公式，即模拟量转换公式，整数转现场值实数，如图
IN1----IW96转换后的实数MD22
IN2---模拟量最大值27648
IN3---模拟最最小值0
IN4---工程量最大值
IN5---工程量最小值
MD24—工程实测值

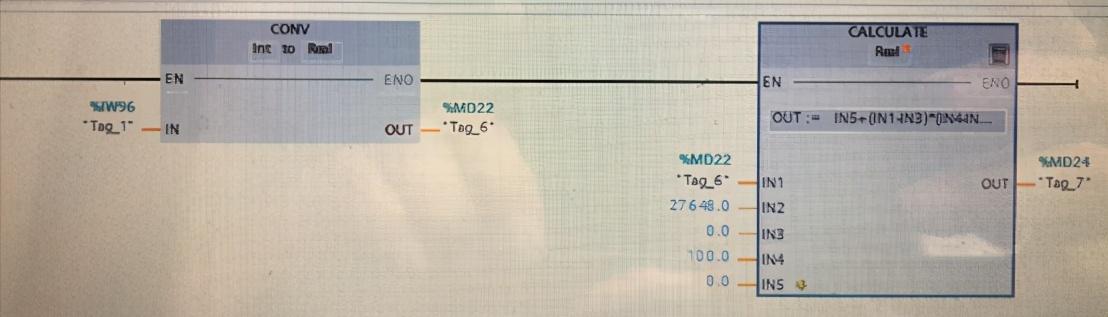

程序如下图：IW96—转为实数MD22后，参加计算，最后现场值为MD24
