编写:贺军
1、概述：

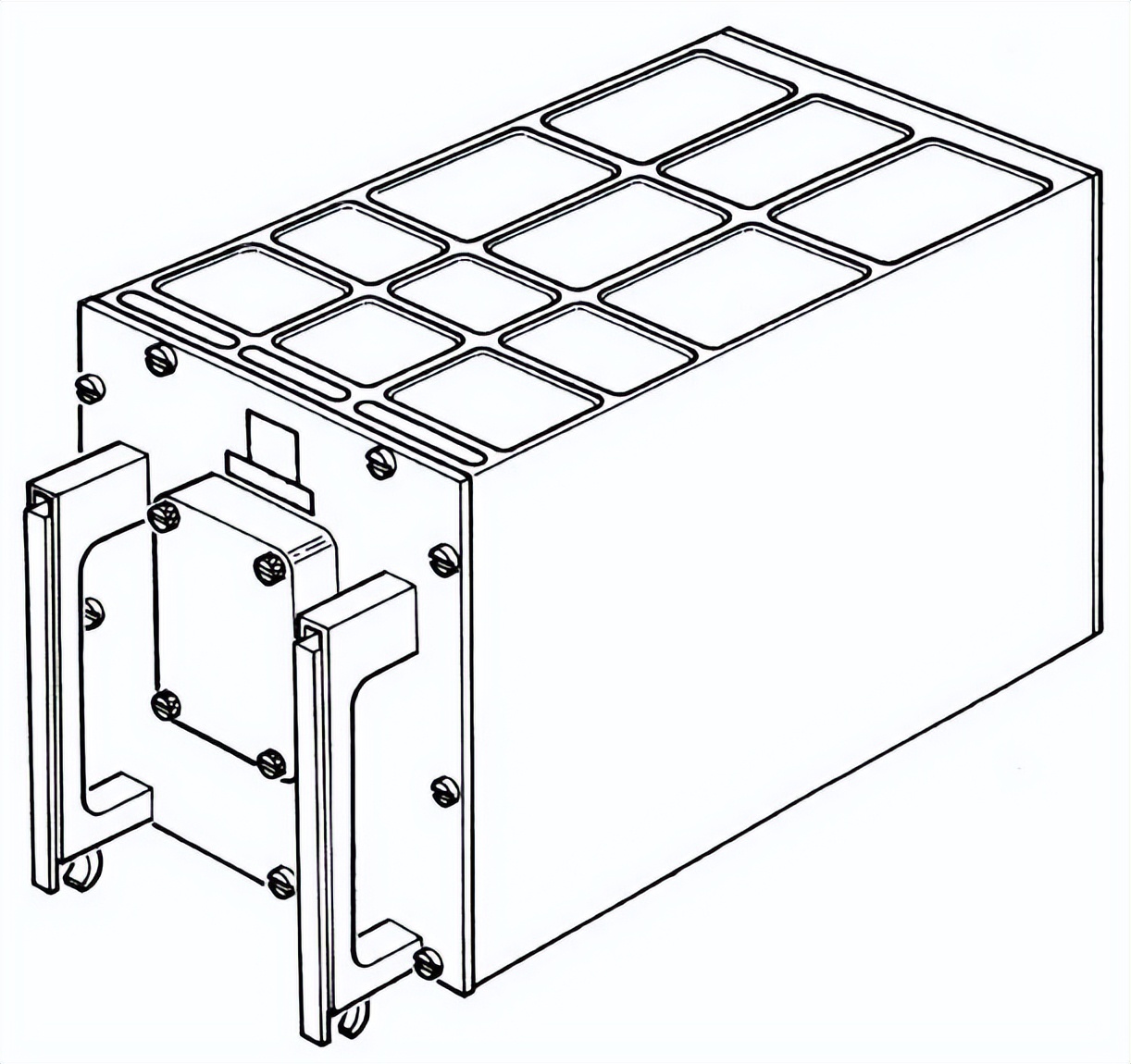

“直升机机载电子设备FDC155飞行控制耦合计算机”是“SFIM”公司的产品，
“直升机机载电子设备FDC155飞行控制耦合计算机”与控制单元（在另一手册中描述）一起使用，形成FDC155 4轴数字飞行控制耦合系统。
SFIM公司P/N： FDC15501-00与155-D自动驾驶仪、SFIM执行器两用放大器单元(AAU)和电子飞行仪表系统(EFIS)相结合，它降低了AS365F直升机在巡航和ILS/VOR模式下运行，并能够实现在海上进行搜救任务。
检测程序编程按照直升机维护手册“22-59-93”编写检测程序。

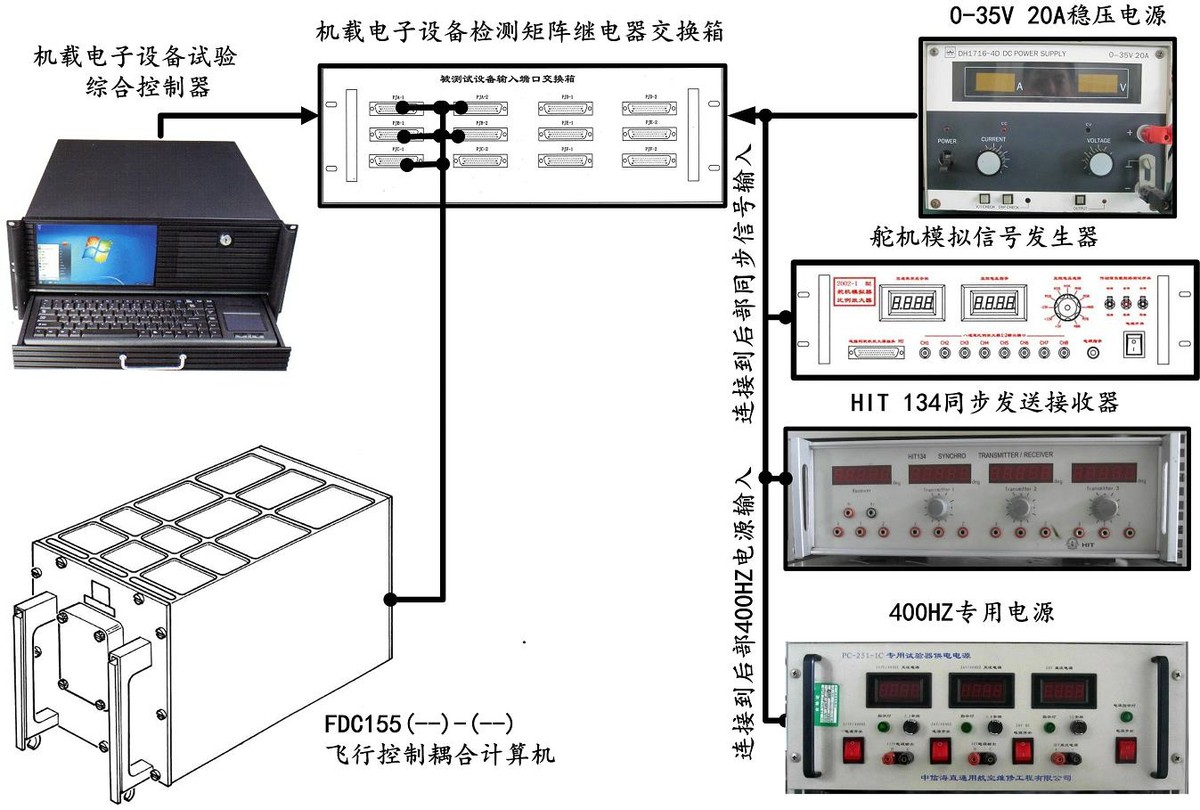

“直升机机载电子设备FDC155飞行控制耦合计算机虚拟化仪表试验器”系统连接如图所示：
直升机机载电子设备FDC155飞行控制耦合计算机虚拟化仪表试验器设计-14
直升机机载电子设备FDC155飞行控制耦合计算机工作原理-M
ARINC 429数字链接接收或传输的单词的格式:
通过ARINC 429数字链接接收或传输的单词的格式在第98-53至98-79页和第98-83至98-111页中提供。手册中使用的缩写和首字母缩写的含义在附录第98-113和98-114页。
5、通过ARINC 429链接获取和传输的单词的格式：
“LABEL”标签：141说明：
- 描述：俯仰姿态飞行总监
- 名称：“SDVT”，软件变量：“SDVT”
- 频率：5Hz
- 单位：角度，范围：+/- 57.3°
- 结构：PmmSMxxxxxxxxxxL00000000LLLLLLLL
。第1到8位 - “LABEL”标签：01100001
。第9位和第10位 - “SDI”：00
。第11位到第29位 - “DATA”数据
- 第11至16位：000000
- 第17到28位：12位上的数据（2'的补充）
。第17-L位：“LSB”= 0.044°
。第28-M位：“MSB”= 90°

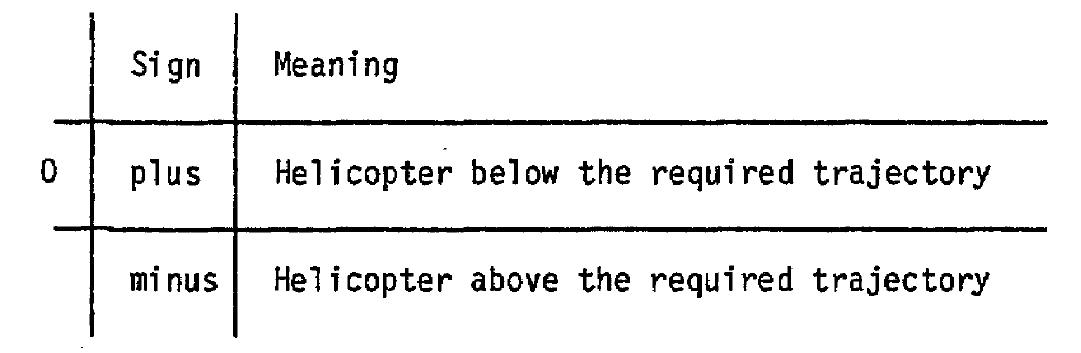

- 第29位：“S”- 符号
|
标志 |
意义 |
|
|
0 |
加上 |
在所需轨道以下的直升机 |
|
减去 |
在要求的轨道上方的直升机 |
。第30和31位 - “STATUS”状态:
“11” = 有效字节，
“01” = 无效字节
。第32为奇偶性：奇数
“LABEL”标签：142说明：
- 描述：集体推介飞行总监
- 名称：“SDVC”，软件变量：“SDVC”
- 频率：5Hz
- 单位：显示范围内指数向上偏差的百分比
- 结构：PmmSMxxxxxxxxxxxxxL00000LLLLLLLL
。第1到8位 - “LABEL”标签：01100010
。第9位和第10位 - “SDI”：00
。第11到29位 - “DATA”数据
- 第11到13位：000
- 第14到第28位：15位上的数据（2'补充）
。第14-L位：“LSB”= 0.003%
。第28-M位：“MSB”= 50%
- 第29位：“S”- 符号
|
S |
符号 |
意义 |
|
0 |
加上 |
直升机在所需轨道以下 |
|
1 |
减去 |
直升机超过所需的轨迹 |
。第30和31位 - “STATUS”状态：
“11” = 有效字节，
“01” = 无效字节
。第32位奇偶校验：奇数
“LABEL”标签：171说明：
- 描述：将在155 CPU窗口的两个左侧数字中显示的字符
- 名称：“FEN 1”，软件变量：“FEN 1”
- 频率：5Hz
- 单位
- 结构：PmmAAAAABBBBB000000001LLLLLLLL
。第1到8位 - “LABEL”标签：01111001
。第9位和第10位 - “SDI”：01
。第11到29位 - “DATA”数据
- 第11位到第17位：未使用的 - 0000000000000
- 第18到23位：155 CPU窗口数字No.1 显示ASCII代码（最左边的那个）
- 第24位到第29位：将以数字No.2显示的ASCII代码
。第30和31位 - “STATUS”状态：
“11” = 有效字节，
“01” = 无效字接节。
。第32位奇偶校验：奇数
“LABEL”标签：172说明：
- 描述：155 CPU窗口显示在右边两个数字的字符
- 名称：“FEN 2”，软件变量：“FEN 2”
- 频率：5Hz
- 单位：
- 结构：PmmAAAAABBBBB000000001LLLLLLLL
。第1到8位 - “LABEL”标签：01111010
。第9位和第10位 - “SDI”：01
。第11位到第29位 - “DATA”数据
- 第11位到第17位：未使用的-0000000000000
- 第18位到第23位：将在155 CPU窗口数字No.3中显示的ASCII代码（左）
- 第24到第29位：以数字No.4显示的ASCII代码(在155 CPU窗口中最右边)
。第30和31 - “STATUS”状态：
“11”= 有效字节，
“01”= 无效字节。
。第32为奇偶性：奇数
“LABEL”标签：226说明：
- 描述：选定的纵向多普勒速度
- 名称：“VXVIS”和“VXON”，软件变量：“VXREF”
- 频率：5Hz
- 单位：节范围：-10到+170 knt
- 结构：PmmSMxxxxxxxxxxL00000W00LLLLLLLL
。第1到8位 - “LABEL”标签：10010110
。第9和10位 - “SDI”：00
。第11到29位 - “DATA”数据
- 第11位：W：绞车透明处理钻头
在0：没有通过绞盘棒输出的指令
在1：绞车杆激活
- 第12位到第16位：未使用，000000
- 第17到28位：12位上的数据（2's补充）
。第17-L位：“LSB”= 0.125 knt
。第28-M位：“MSB”= 256 knt

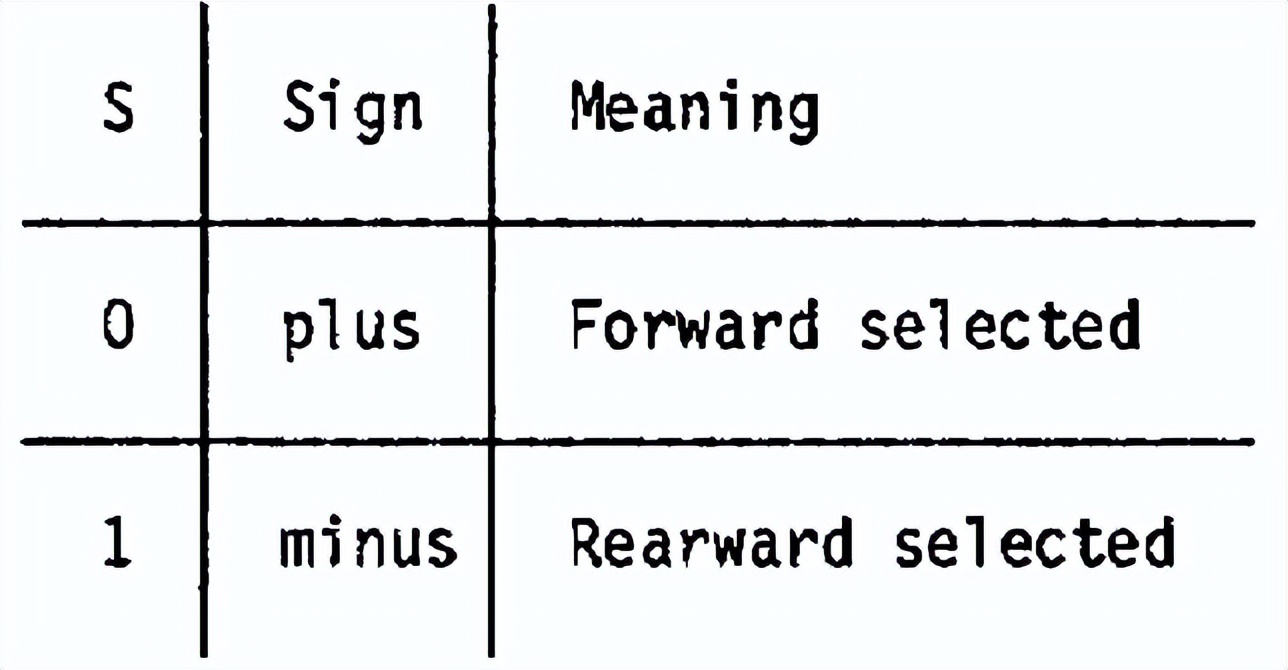

- 第29位：“S”- 符号
|
S |
符号 |
意义 |
|
0 |
加上 |
选择向前 |
|
1 |
减去 |
选择向后 |
。第30和31位 - “STATUS”状态：
“11” = 有效字节，
“01” = 无效字节，
。第32位奇偶校验：奇数
