哈喽，大家好，我是左岸老师，今天和大家分享一下刚刚接触UG大家遇到的一些关于约束和布尔运算的问题 对于很多初学者朋友来说，草图约束是一个很烦恼的东西。看过我之前文章的朋友应该明白，UG是一个比较智能的软件，很多时候往往可以提示我们下一步该干什么，如果没看的朋友点这个链接—— UG基础认识

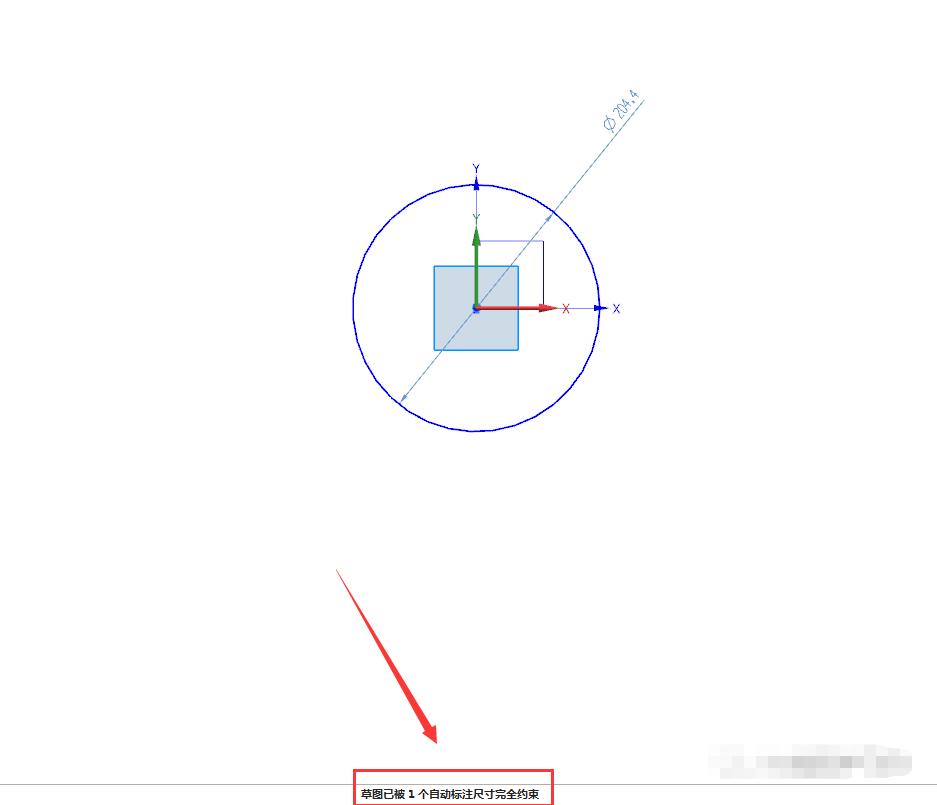

我们画图的时候经常可以看到图中的提示“ 草图已被xx个自动标注尺寸完全约束 ”，而出现这个问题表明百分之99你画出的来的图是少了尺寸，欠约束。至于为什么是99而不是百分之百，以为还有其他的特殊情况，往下看。

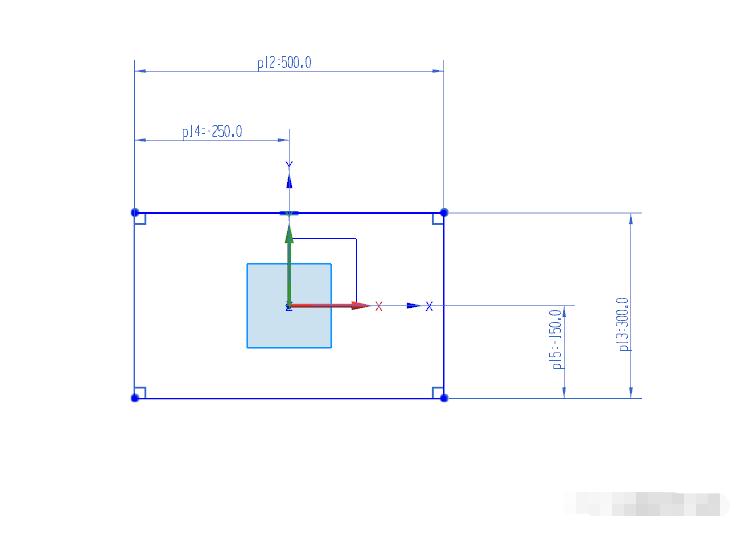

想要完全约束，首先我们要明白约束的含义是什么，其实约束，约束的就是尺寸和位置，打个比方好像我们家里买家具一样，多大的家具，家具该放家里什么位置，当这些都确定好了之后，买回来的家具直接放在已经想好的位置就行。

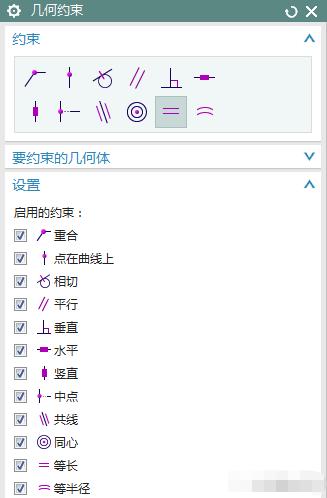

值得注意的是，除了上面说的尺寸约束和位置约束，还有下面这些详细的约束（其实也是位置关系，位置约束）

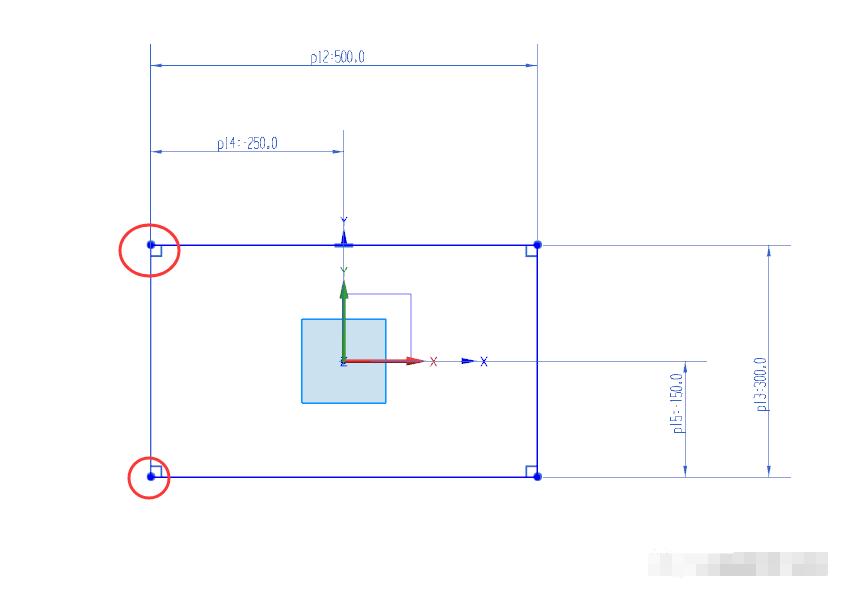

至于之前为什么说是百分之99，表示少了尺寸，剩下的百分之一其实就是在这，有的时候我们画完图形之后，有的是因为两条线的 端点位置重合 在一起了，但是没有显示重合约束，软件才会判断缺少约束。只要图纸上的尺寸全部用到了（ 这个也检验约束的一个方法 ，小笔记记下来），图形也是一样的，草图也没必要完全约束。

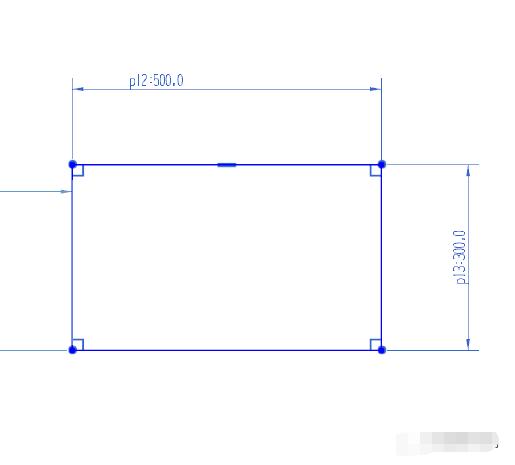

另一个方法就是，我们可以拖动节点位置（当拖动的图形变形的时候，就说明该位置是少了尺寸）。

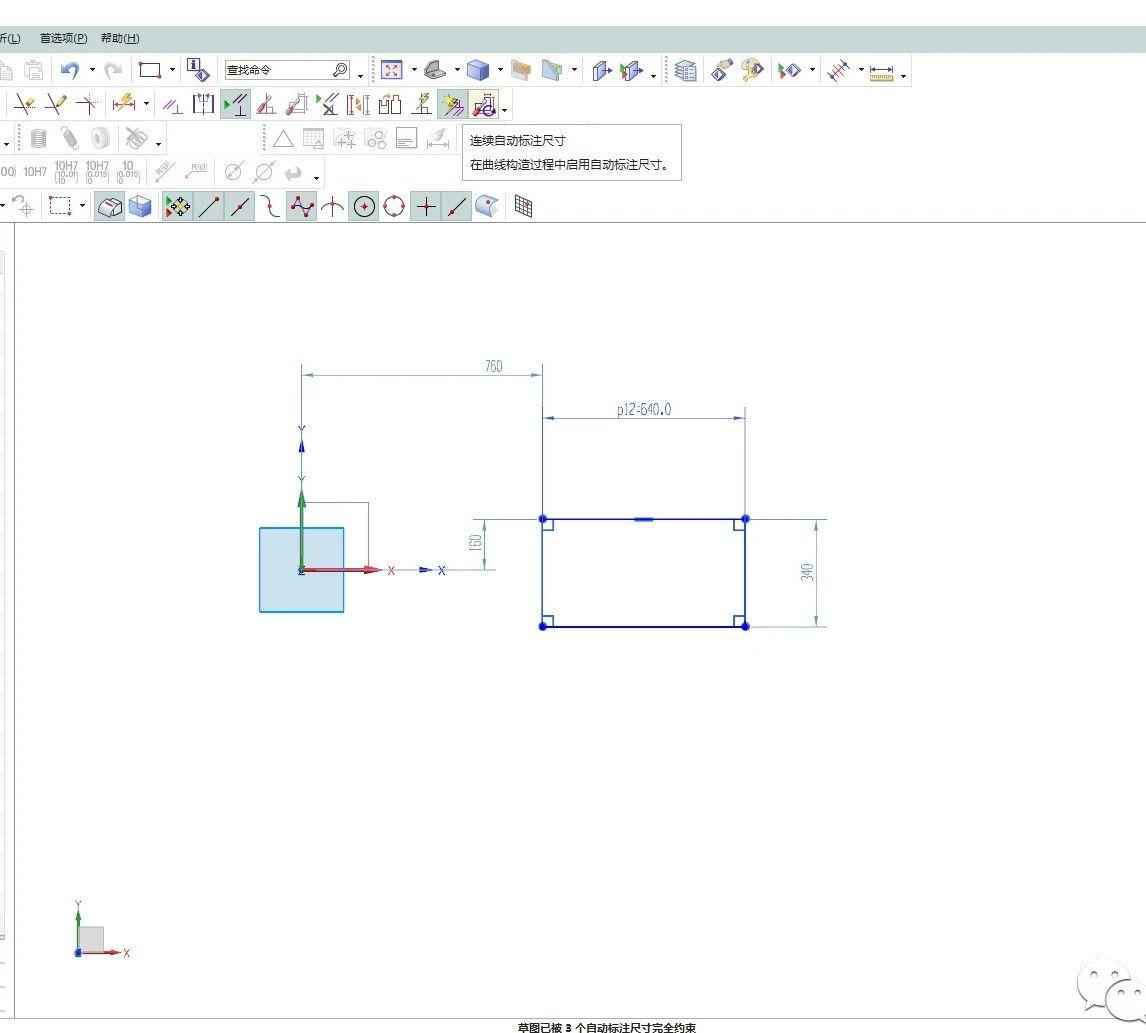

我们也可以打开 连续自动标注尺寸 （如果找不到可以 命令查找 ），通过图形我们可以很清楚的发现，系统自动标注的和我们自己标注的尺寸颜色上有着很明显的区别。（这个时候你还不知道我就没办法了）
好了，关于约束就到此结束了，我们开始下一个话题， 布尔运算 。 在8.5版本布尔运算是求和、求差、求交。而在10.0版本及以上的是合并、减去、相交，而且图形也很明显的表示出来了该功能的一个含义
其实合并就是将两个图形或者多个图形合并在一起；减去则是将相同的部分除去，保留未相交的部分（注意主次关系）；相交就是将重合部分保留，将未重合的部分移除。当我们明白这个之后，建模也就更加容易了。道路千万条，只要运用好布尔运算，建模成型不是问题。
