在Elasticsearch中，Shard（分片）和Replica（副本）是关键概念，用于分布式存储和处理数据。

图中有4个节点（node），一个节点是一个ElasticSearch实例，通常一个节点运行在一个隔离的容器或虚拟机中。下面是对Shard和Replica的简要解释：

1. Shard（分片）

Shard是将索引水平拆分为多个部分的方式，以便在集群中分布和并行处理数据。

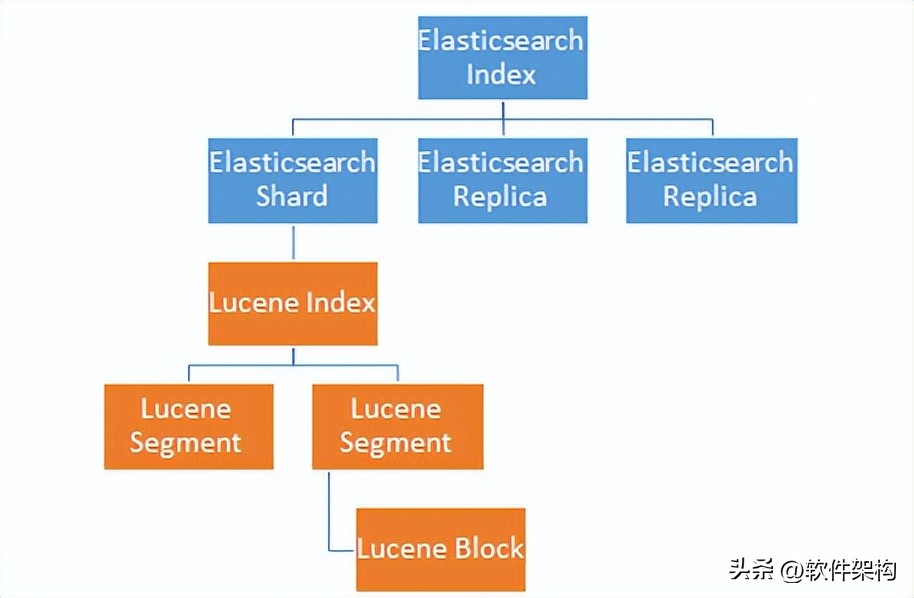

每个Shard是一个独立的Lucene索引，它包含了索引的一部分数据和相应的倒排索引结构。

当你创建索引时，可以指定Shard的数量。默认情况下，每个索引有5个主分片（Primary Shard）。

主分片负责数据的索引和检索过程，它们在集群中的不同节点上分布，实现数据的分布式存储和处理。

通过增加主分片的数量，可以提高索引的并行性和吞吐量，但需要更多的硬件资源。

Shard的数量在创建索引时确定，并且一旦创建就无法更改，所以在设计索引时需要合理评估和规划Shard的数量。

2. Replica（副本）

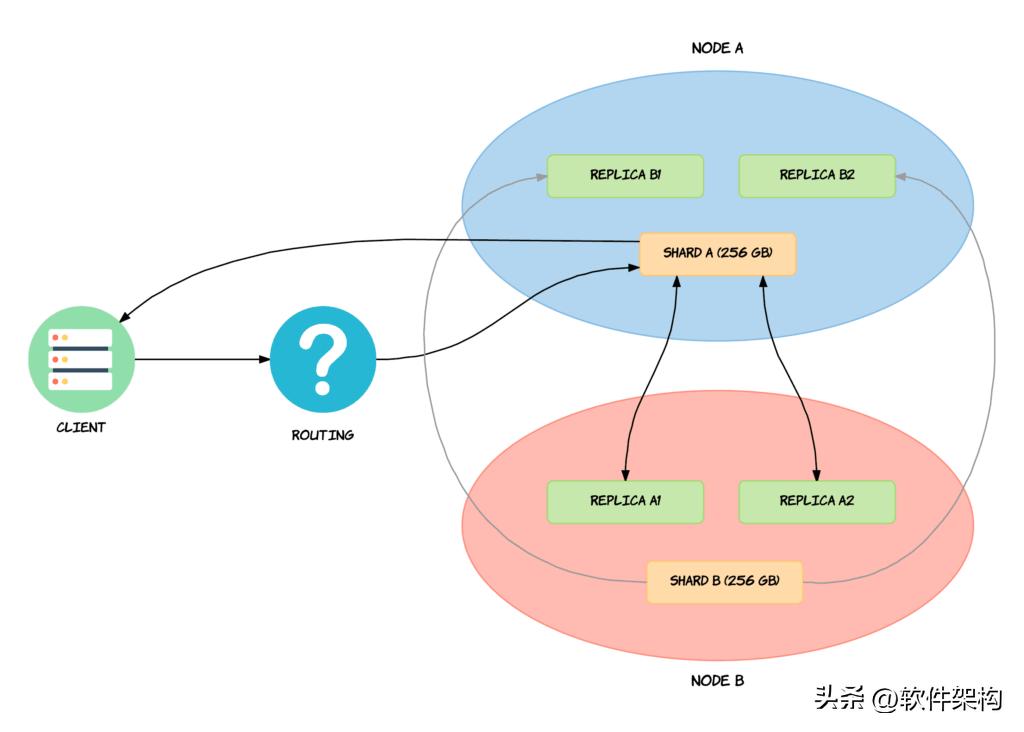

Replica是主分片的副本，用于提供高可用性、冗余和读取负载均衡。

每个主分片可以有零个或多个副本分片。

副本分片存储了与主分片完全相同的数据，但它们位于不同的节点上，实现了数据的冗余备份。

副本分片可以提供故障恢复能力，如果主分片失效，副本分片会自动升级为新的主分片。

副本分片还可以处理读取请求，从而分担主分片的负载。

副本分片的数量可以在索引创建后进行调整，通过增加副本数量可以提高索引的可用性和读取性能。

3. number_of_shards和number_of_replicas

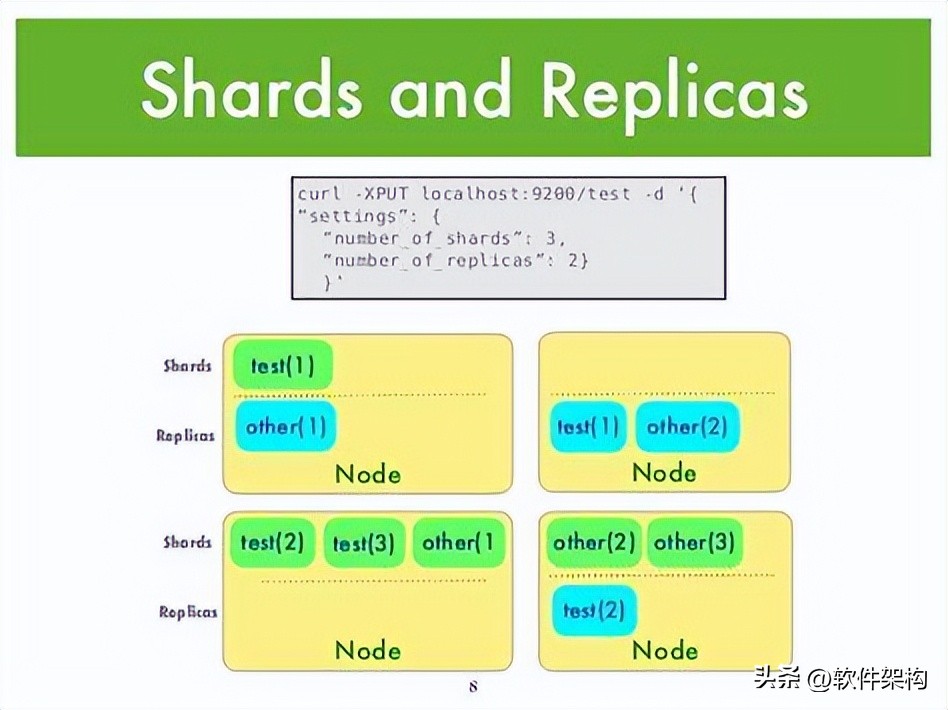

在Elasticsearch中，可以使用number_of_shards和number_of_replicas两个设置来配置索引的分片和副本数量。

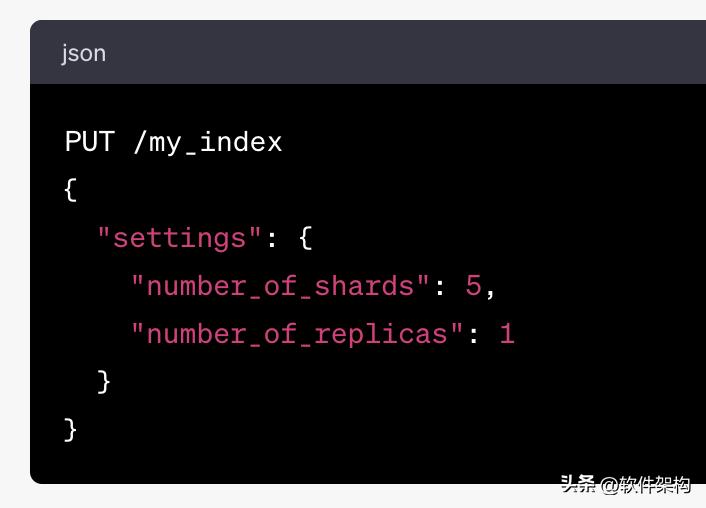

下面示例将创建一个名为my_index的索引，设置主分片数量为5，副本分片数量为1。

number_of_shards用于设置索引的主分片数量。主分片的数量在索引创建时指定，并且一旦创建就无法更改。

number_of_replicas用于设置每个主分片的副本分片数量。副本分片存储了与主分片完全相同的数据，但它们位于不同的节点上，实现了数据的冗余备份。

使用索引模板设置示例：

上述示例将创建一个名为my_template的索引模板，并将主分片数量设置为5，副本分片数量设置为1。此模板将应用于所有以my_index开头的索引。

使用Shard和Replica的组合，Elasticsearch实现了分布式数据存储和处理，提供了高性能、高可用性和扩展性。

Shard允许数据的并行处理和分布式存储，而Replica提供了数据的冗余备份和负载均衡。这些概念对于设计和管理Elasticsearch索引至关重要。
