你说今年“翻身”最成功的IT硬件厂商是谁？如果AMD是第二的话，大概就没有别的厂商能坐到第一的位置。先有锐龙处理器把对手的i7、i5、i3打趴，一颗锐龙5默秒全；后有Threadripper处理器面世，16核心32线程只卖8千块，逼得对手在上年卖1万4的10核心处理器，今年只要半价即可获得。能有这样的成就，只凭借基于ZEN架构的锐龙处理器和Threadripper处理器。

AMD是全世界唯一一家能够同时提供处理器与显卡解决方案的IT厂商，在处理器有着如此成功的表现的时候，显卡方面又如何？虽然没有性能能够媲美GTX1080的显卡，可是凭借着强大的通用运算性能，RX580这一款使用Polaris 20核心的显卡在市场上受到了火热的追捧。而今天，AMD正式给大家带来了基于Vega 10核心的旗舰显卡——Radeon RX Vega 64显卡。我们终于能够再次看到AMD在旗舰显卡上的动作，相信这会让很多发烧游戏玩家感到兴奋。Radeon RX Vega 64显卡的性能如何？马上为你揭晓。

全新的Vega 10核心

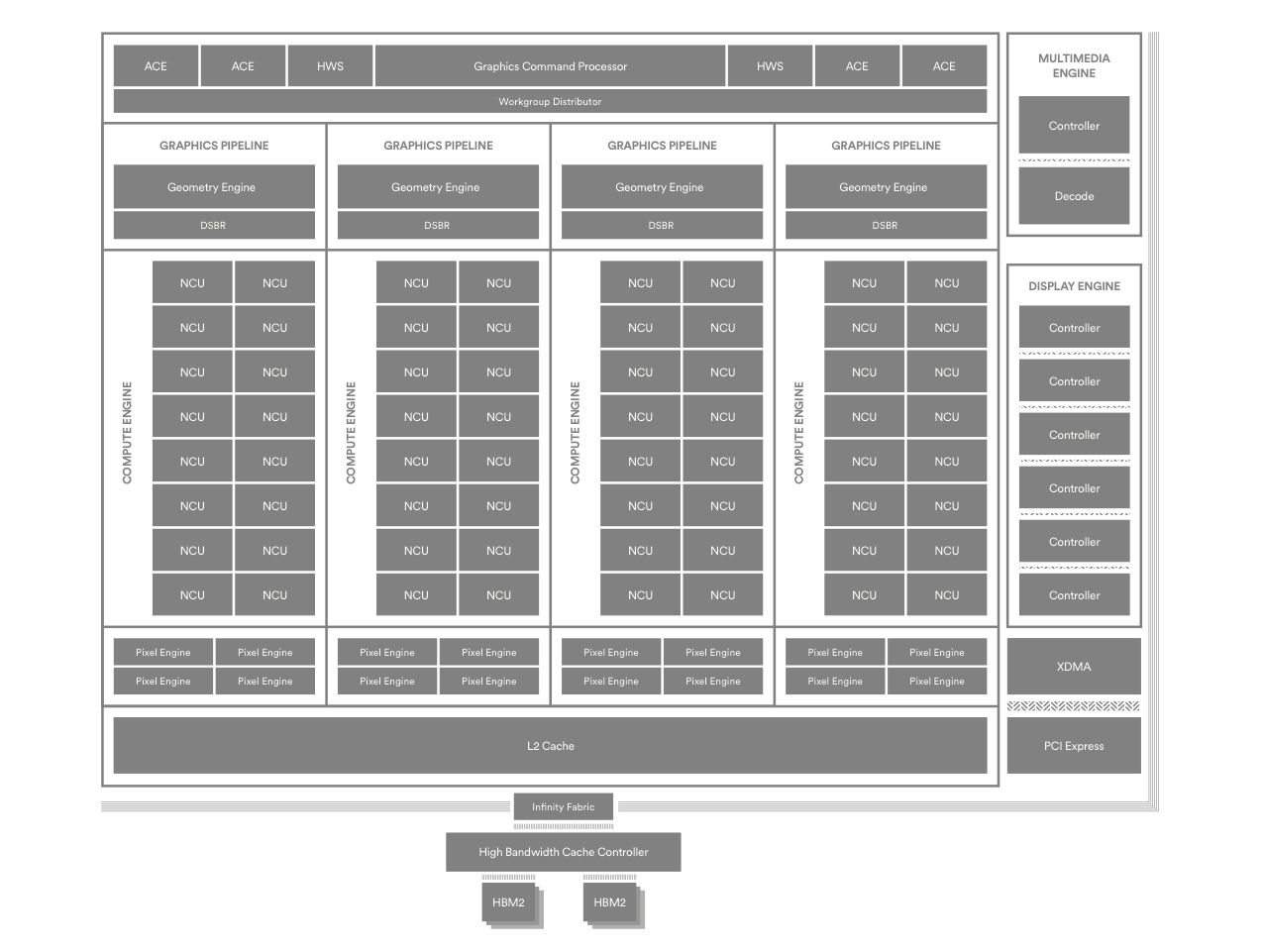

Vega架构是对AMD五年来的图形技术最彻底的改变，最为重要的一点，就是“计算单元（CU）”更新为“下一代计算单元（Next-Gen Compute Units，NCU）”，这也是和之前的GCN架构最根本的不同。除了NCU以外，Vega架构内还包含有全新的几何引擎(Geometry Engine）、像素引擎（Pixel Engine）以及高宽带缓存（High-Bandwidth Cache）。

下一代计算单元（Next-Gen Compute Units，NCU）

如果不说，你们是不是以为这个下一代计算单元（NCU）只是改了一个名字？其实不然，Vega架构的这个单元是真真正正的改了一个名字。它被设计为不仅仅解决FP32的数据类型、更是可以解决超过FP32的数据类型，可以实现比目前所需计算更精确的数字精度。

NCU内加入了一个叫做RapidPacked Math（快速填充数学）的特性。我举个例子来说明这个功能的作用：现代游戏除了标准的FP32外，还使用广泛的数据类型。一般/方向向量、照明值、HDR颜色值和混合因子都是一些可以只用16位操作来处理的数据。Vega架构可以加速那些不从更高精度中获益的操作，同时保持对所做的精度的完全精确。因此，所产生的性能提高不需要以牺牲图像质量为代价。此外，NCU还引入了各种新的32位整数操作，可以在特定场景中提高性能和效率。

几何引擎(Geometry Engine）

为了满足专业图形和游戏应用程序的需要，“织女星”的几何引擎通过在硬件中添加新的快速通道，并避免不必要的处理，从而获得了更高的多边形吞吐量。这个新一代的几何图形(NGG)比以前更加灵活和可编程。

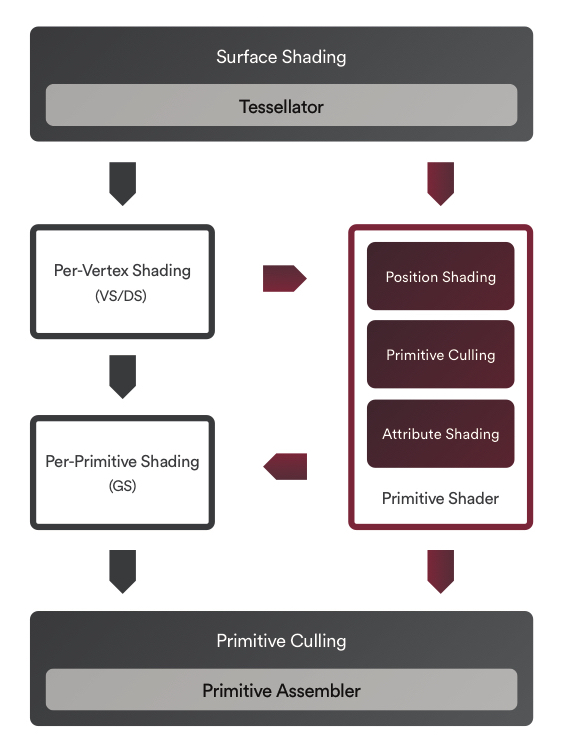

上图为通过传统的DX路径(左)和原始着色器(右)进行几何处理，之前的硬件与这一标准的Direct3D渲染管道非常接近，包括了输入装配、顶点着色、外壳阴影、镶嵌、域阴影和几何阴影几个阶段。然而现在开发人员所要实现的各种各样的呈现技术，每一种技术都包括上述所有的阶段并不总是最有效的方法。虽然很多开发人员都想跳过某些阶段，可是这些阶段都有对早期GPU设计所必需的输入和输出的各种限制，并不能完全跳过。可是在Vega架构上，这些限制就不是必须的了。

Vega架构的“新原始的着色支持”允许几何处理管道的某些部分被组合起来，用一种新的、高的、更有效的着色类型代替。这些灵活的、通用的着色器可以非常快地启动，使每一个时钟周期的峰值原始淘汰率达到4倍以上。同时，Vega 10的GPU包含四个几何引擎，通常限制为每个时钟的4个原语，但是当使用原始着色器时，这个限制增加到超过17个原语。这样，原始着色器可以有着更多的原语可用，变得更加高效。

像素引擎（Pixel Engine）

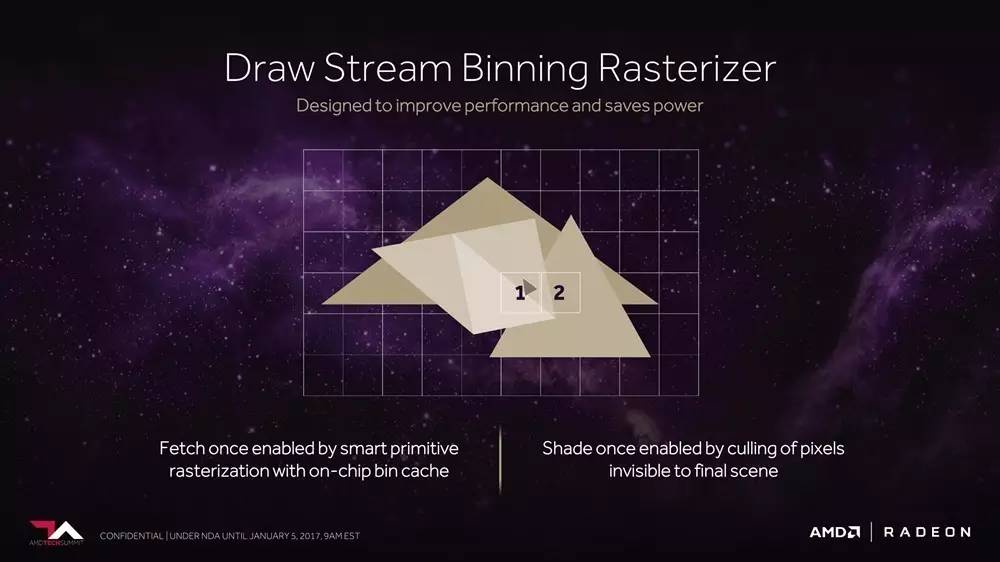

Vega架构的像素引擎被AMD称之为Draw-streaming binning rasterizer（简称 DSBR，渲染流分仓光栅器），它的设计目的是减少GPU上不必要的处理和数据传输。这一像素引擎其实就是将目前PC平台显卡所使用的即时模式渲染和手持图形设备的平铺渲染的优点结合起来。

DSBR在工作的时候会将图像划分为屏幕空间中的一个容器或磁片网格，然后收集一批原语，并在扫描转换器中被光栅化。光栅化后动态调整二进制文件和批处理的大小，并且呈现优化后的内容。接下来，DSBR就可以一次遍历一个二进制文件，确定哪些是完全或部分被容器覆盖的。这样GPU就可以取出有效渲染和非可视像素的无效渲染，并将无效的渲染操作省略掉，只专注于可视部分的像素渲染。

这个全新的像素引擎，可以减少GPU上不必要的处理和数据传输，这有助于提高性能和降低功耗。

高宽带缓存（High-Bandwidth Cache）

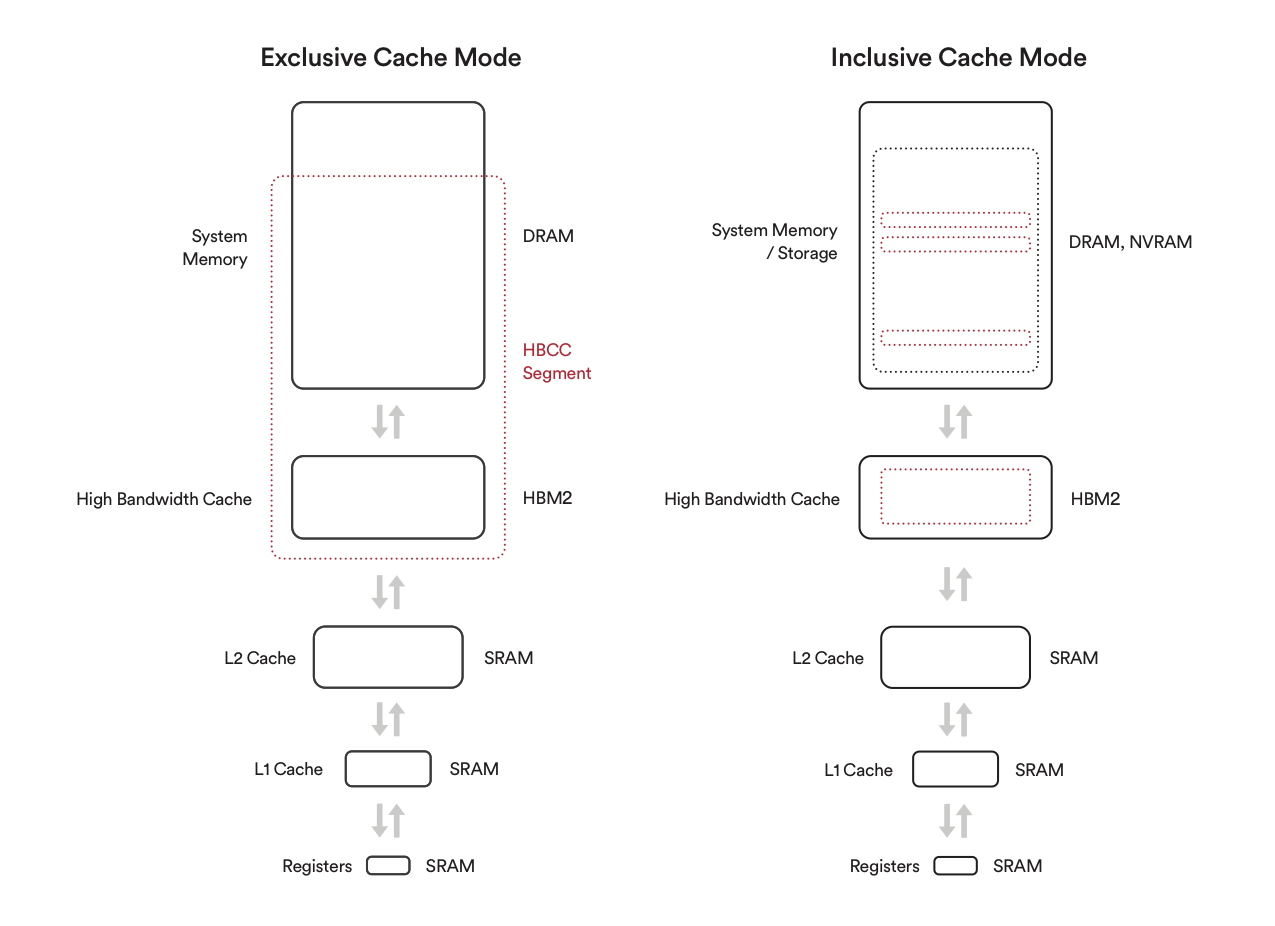

这个高宽带缓存是和HBM2（High-Bandwidth Memory，高宽带内存，即显存）、HBCC（High-Bandwidth Cache Controller，高宽带缓存控制器）共同配合的。高宽带缓存即将计算机内存作为一块额外的存储空间，可以作为显卡额外的显存来使用。HBM2不用说了，就是显存。HBCC则是负责统筹HBC的使用，当HBCC开启时候，HBM2显存将会成为HBC的一部分，同时一部分系统内存将会纳入HBC之内。HBCC将会监控本地GPU内存中的位元，如果需要的话，将未使用的位移到较慢的系统内存空间，有效地提高GPU本地内存的容量。 举个例子，如果你打开HBCC并且分配了4GB的系统内存，再加上RX Vega的8GB的HBM2显存，那你将会有12GB的图形内存可用。

与“Zen”架构的联系

Vega 10是第一个使用Infinity Fabric互连的AMD图形处理器，这也是“Zen”架构处理器的基础。因为Infinity Fabric的缘故，所以AMD可以采用用一种灵活的、模块化的处理器设计方法。在Vega 10上，Infinity Fabric将图形核心和其他主要逻辑块连接在芯片上，包括内存控制器、PCI Express控制器、显示引擎和视频加速块。由于在这些IP块中构建了Infinity Fabric的支持，AMD未来的GPU和APUs将可以选择合并Vega架构的元素——也就是可以将Vega架构作为一个IP块加入到未来的GPU或者APU上，而不需要重新设计。

规格参数：暴增的流处理器

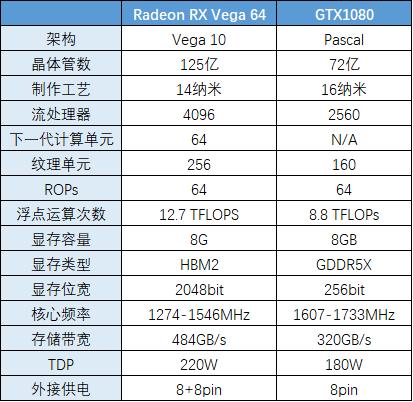

在简述了Vega核心的特性后，我们来一起看一下这块Radeon RX Vega 64显卡的具体规格。

从晶体管数量上说，Radeon RX Vega 64显卡大幅度超过了GTX1080，因此浮点运算次数也比GTX1080要高。此外，流处理器的数量更是比GTX1080要多的多。Radeon RX Vega 64显卡还具有GTX1080没有的NUC（下一代计算单元）以及HBM2显存，NUC个数为64个。Radeon RX Vega 64显卡的显存为8GB，虽然位宽只有2048bit（上代一半，为什么会这样请看接下来的拆解），可是存储带宽依旧有着484GB/s的高速度，大幅度超越GTX1080.

其他方面，Radeon RX Vega 64显卡的核心频率为1274-1546MHz（公版），TDP为220W，使用了8+8pin的供电方式（其实完全不用双8pin供电）。

拆解：可能是用料最好的旗舰显卡

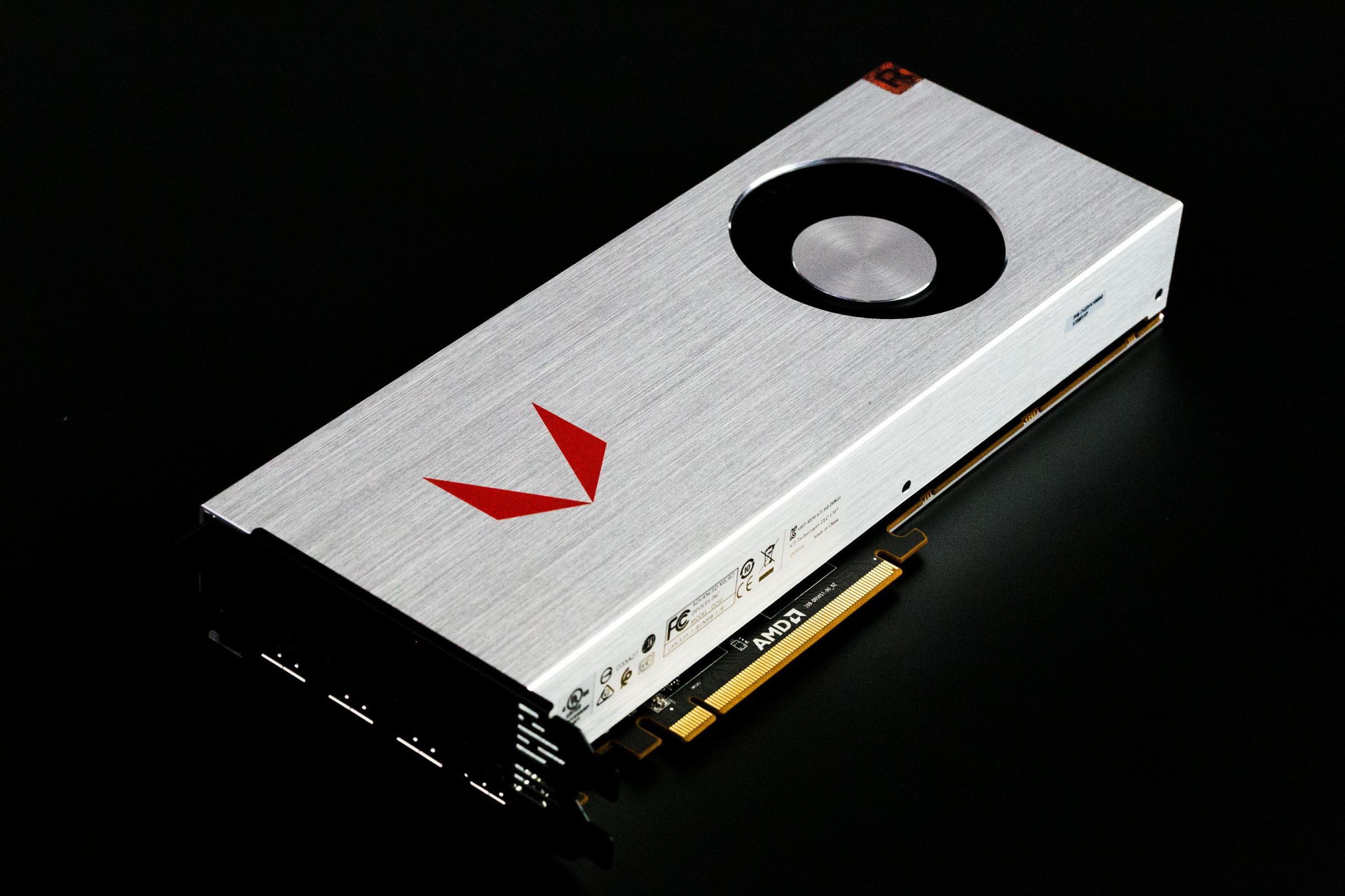

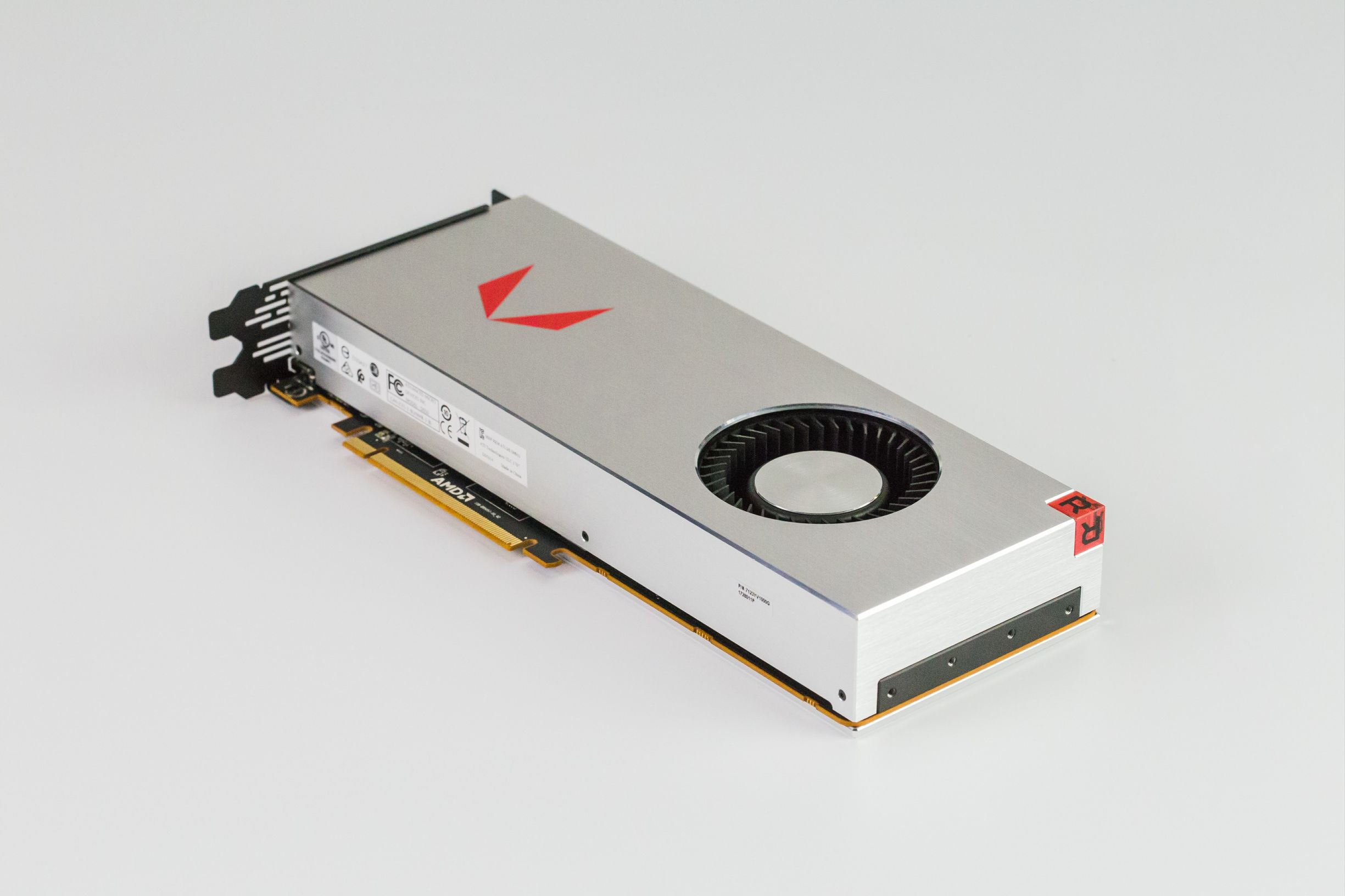

这块Radeon RX Vega 64显卡的造型和AMD一直一来的公版显卡的造型十分相近，从拆解上来讲，步骤应该都是大同小异的。

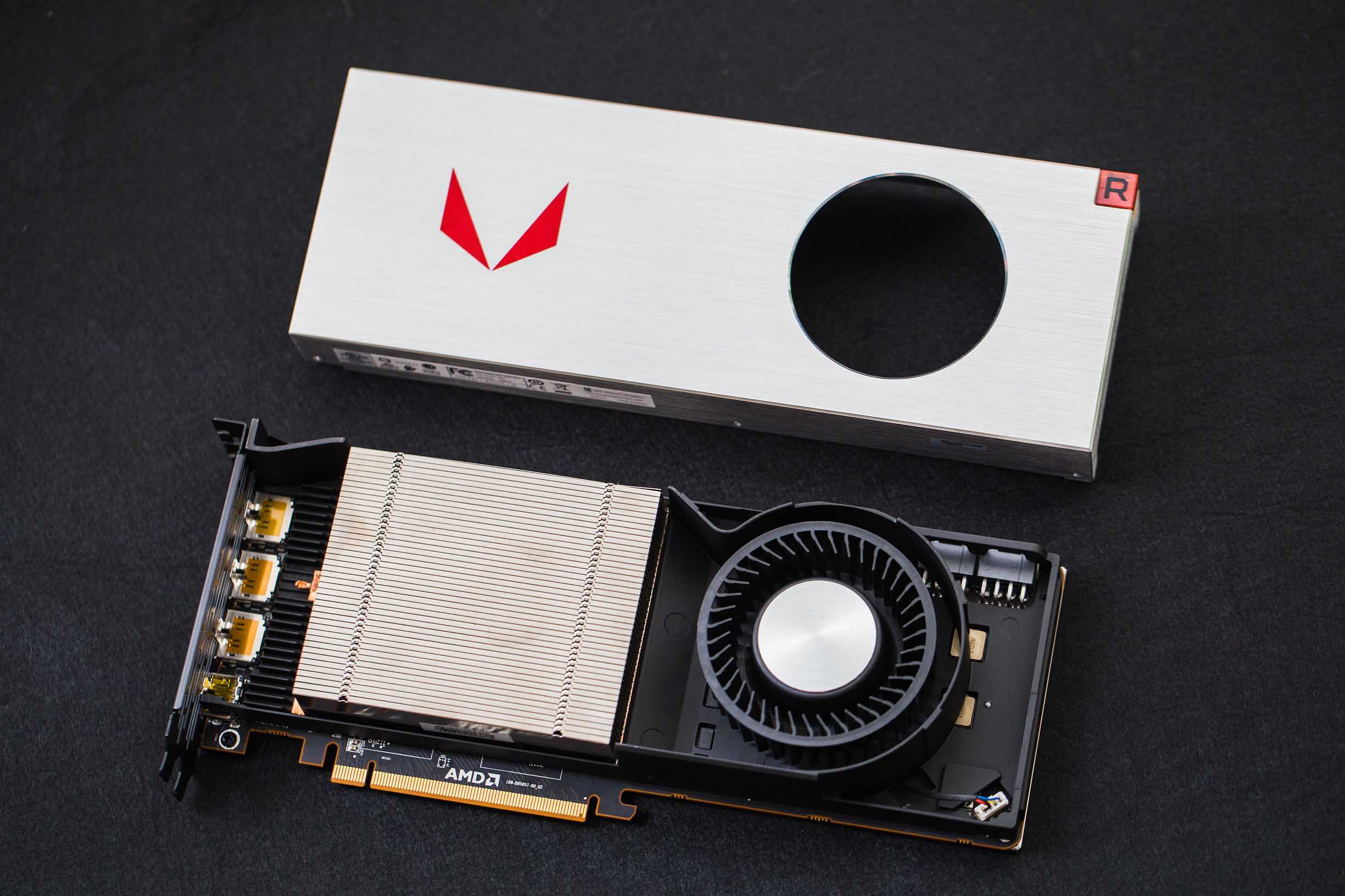

将外壳周围的6颗六星螺丝取下，即可分离金属外壳和本体。主要注意的是，在涡轮风扇和散热片之间的地方还有一个供电接口，给外壳上的灯光供电，需要注意断开。拆下外壳后，即可看到Radeon RX Vega 64显卡的散热方式，大块的铝片加上一个涡轮风扇。

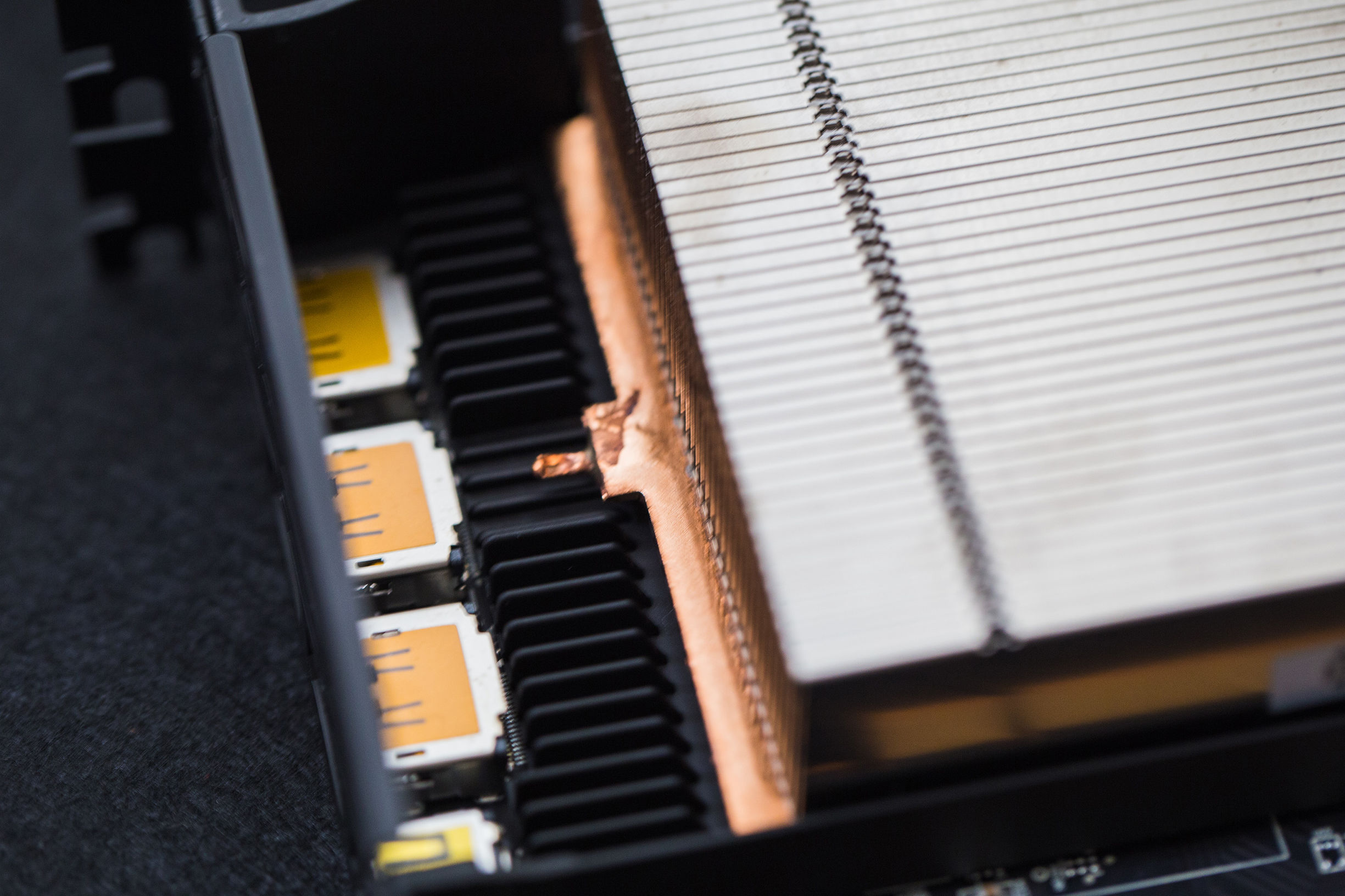

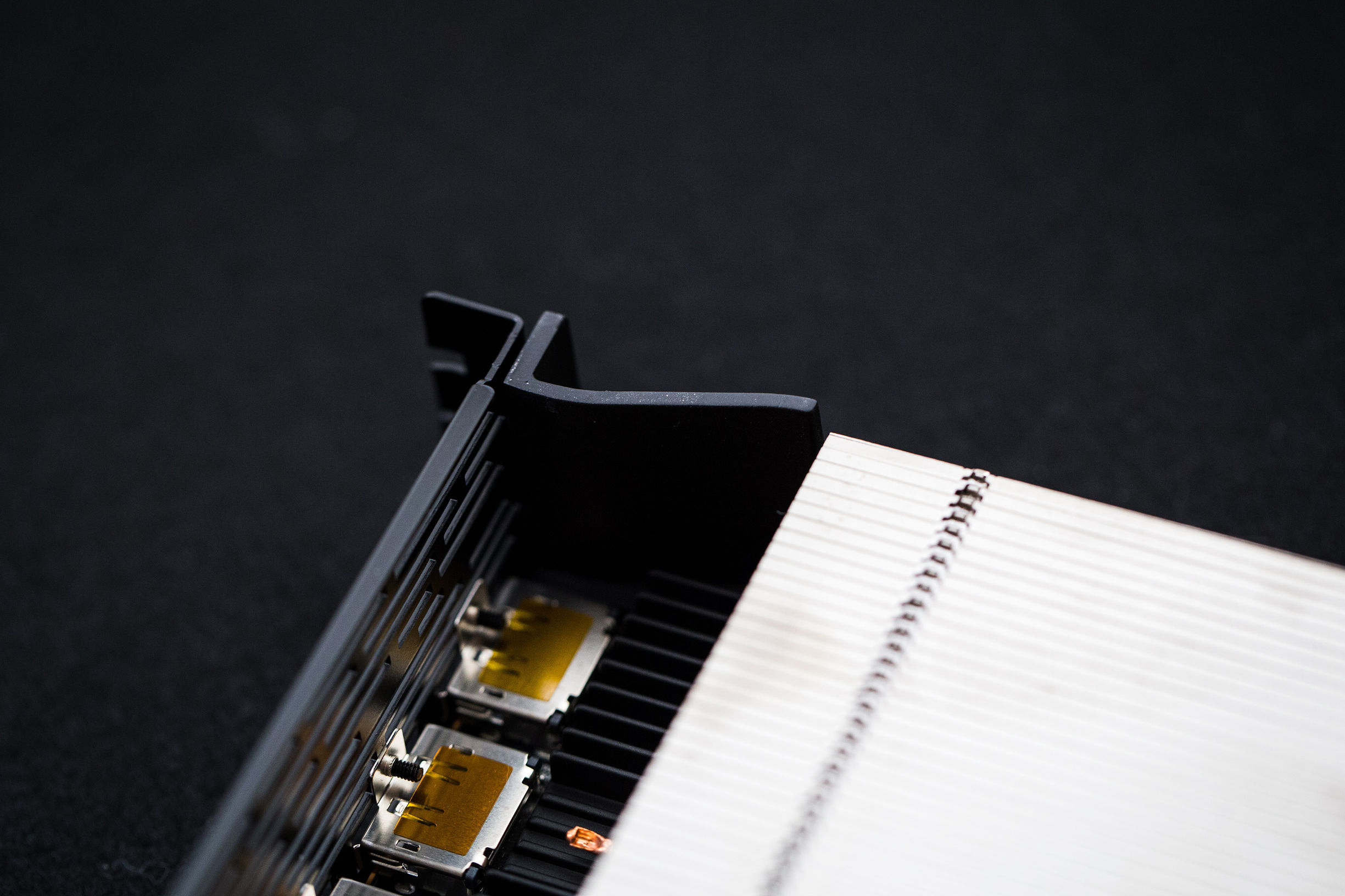

在散热铝片之下还有一大块铜底匀热板，可以快速分散Vega核心的热量、传输到铝片之上，接着被涡轮风扇吸入的冷风吹出显卡之外。铝片之中有着缝隙，可以让冷风轻松的进入，并且将其导出到显卡外。

在PCB与散热底座、风扇之间，还有一块金属支架，负责供电散热、支撑主板。

外壳的信仰灯，两个位置的灯由同一个插座供电。

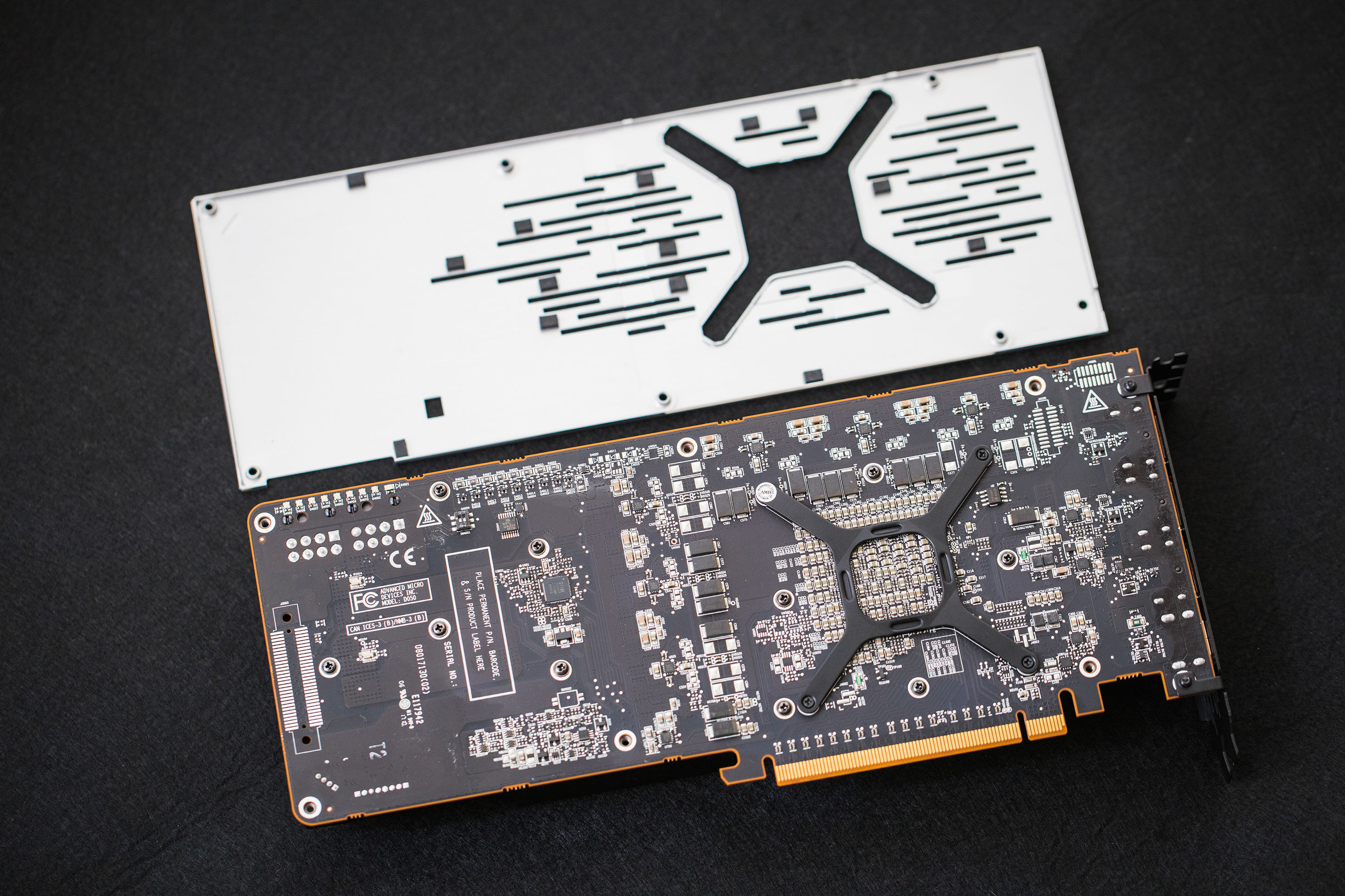

Radeon RX Vega 64显卡加入了一块金属背板。金属背板可以起到辅助支撑显卡的作用，尽可能的降低PCB基板弯曲的概率，同时可以保护显卡后的电子元件，这很重要。为什么？因为显卡正面根本没有多少元件。

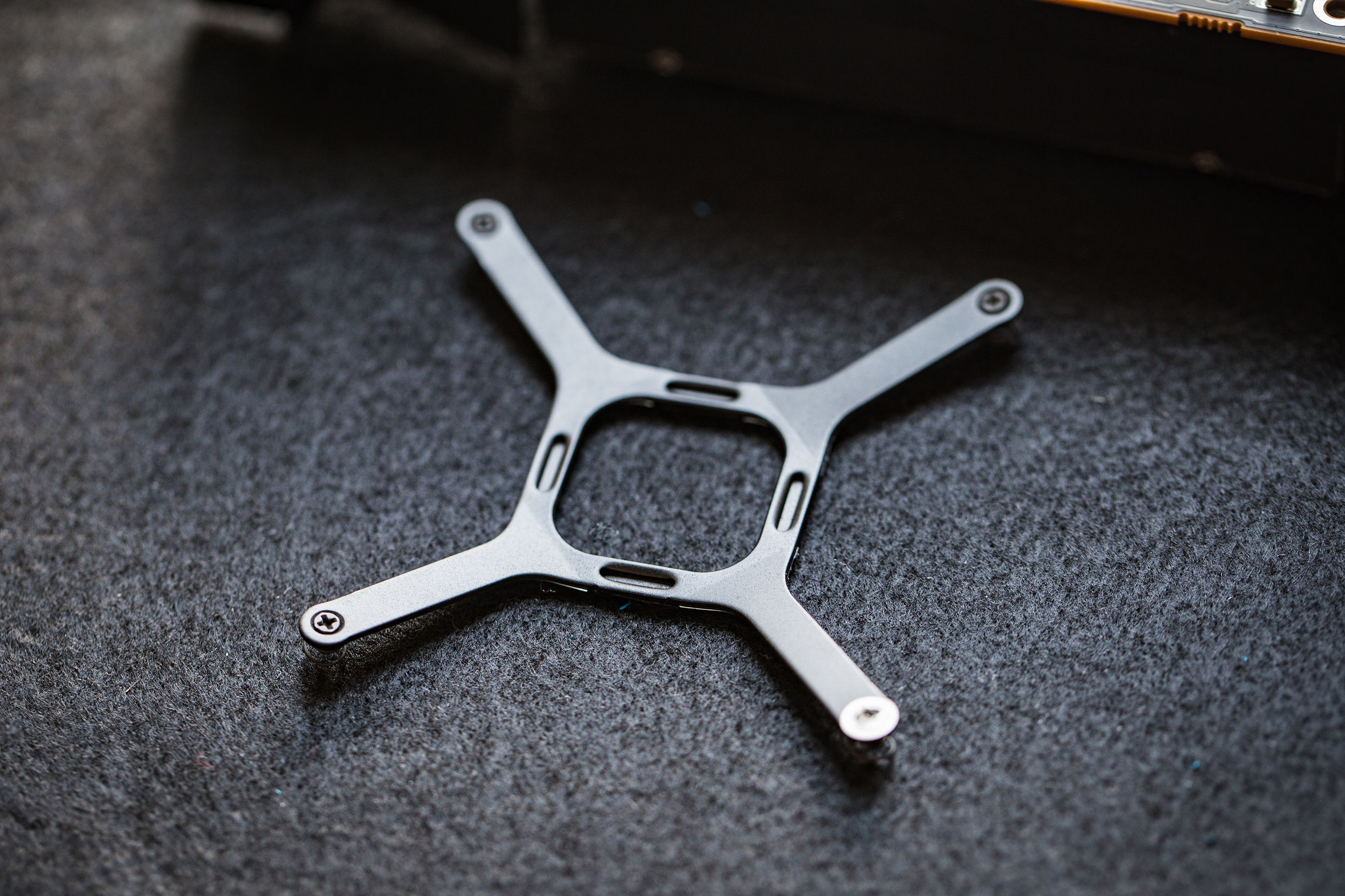

这块元件最多的地方就是GPU核心的背面这一块地方了，这里还有一个支架，为的是固定散热底座，并且将其压紧、为核心散热。

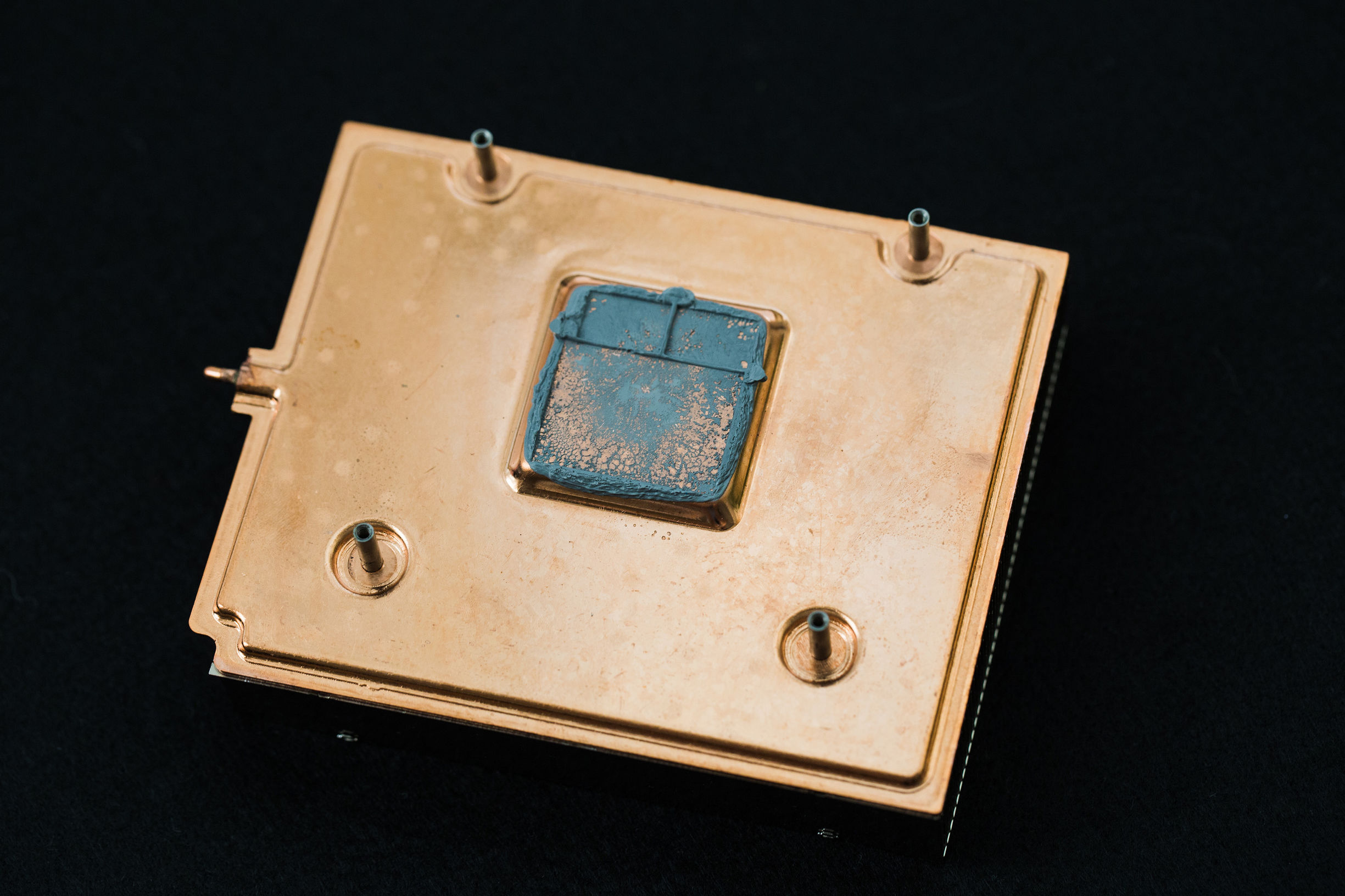

将这个支架拿下来，就可以同时取下散热底座了，一大块的纯铜底座中间有一块凸起、与GPU核心接触。看下这硅脂的形态，和Fury X相比，有没有觉得有什么不同？

接下来，再将帮助供电散热的支架取下，整块显卡的真面目就出来了。

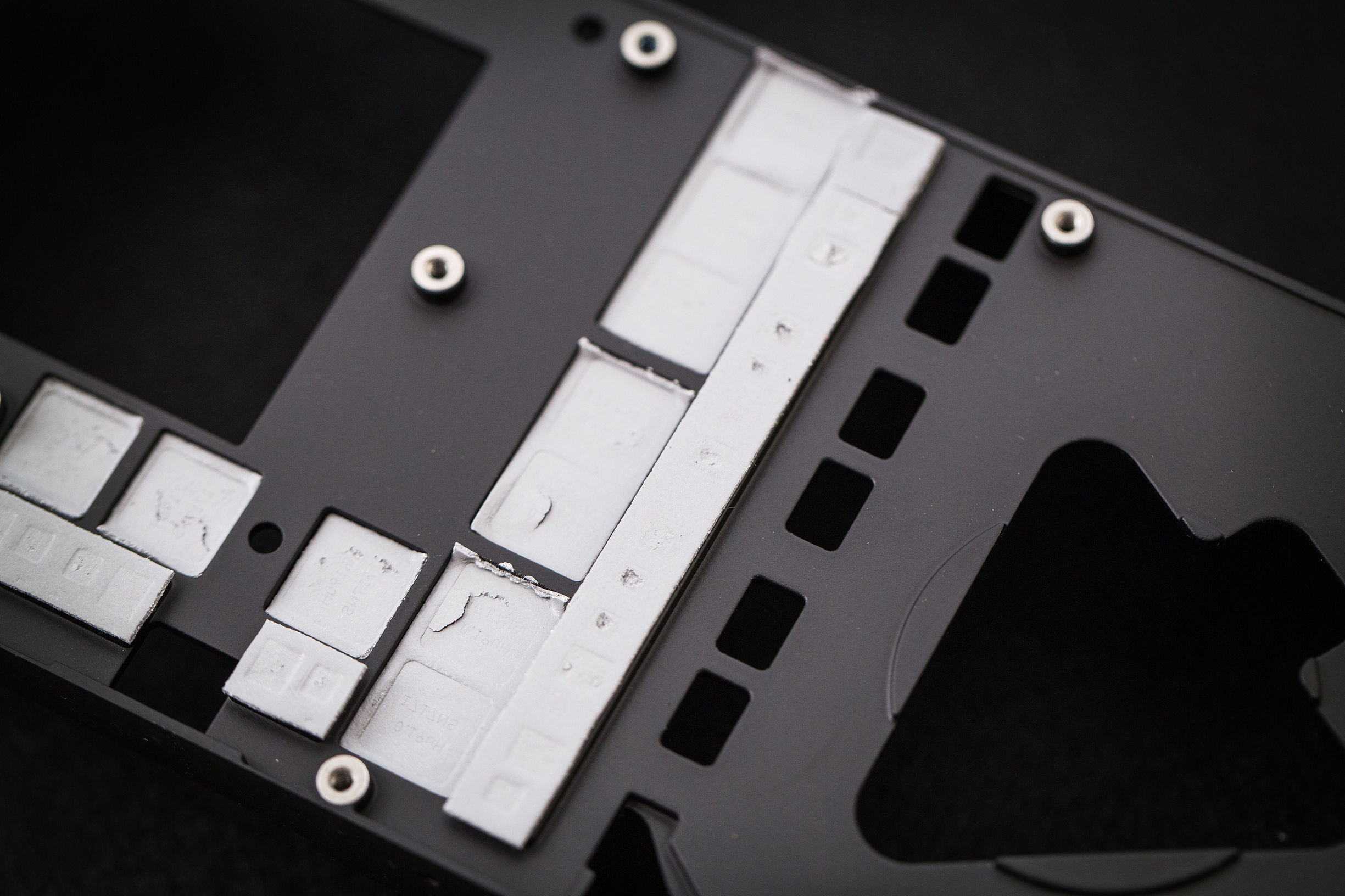

散热的支架上有着导热硅脂垫。

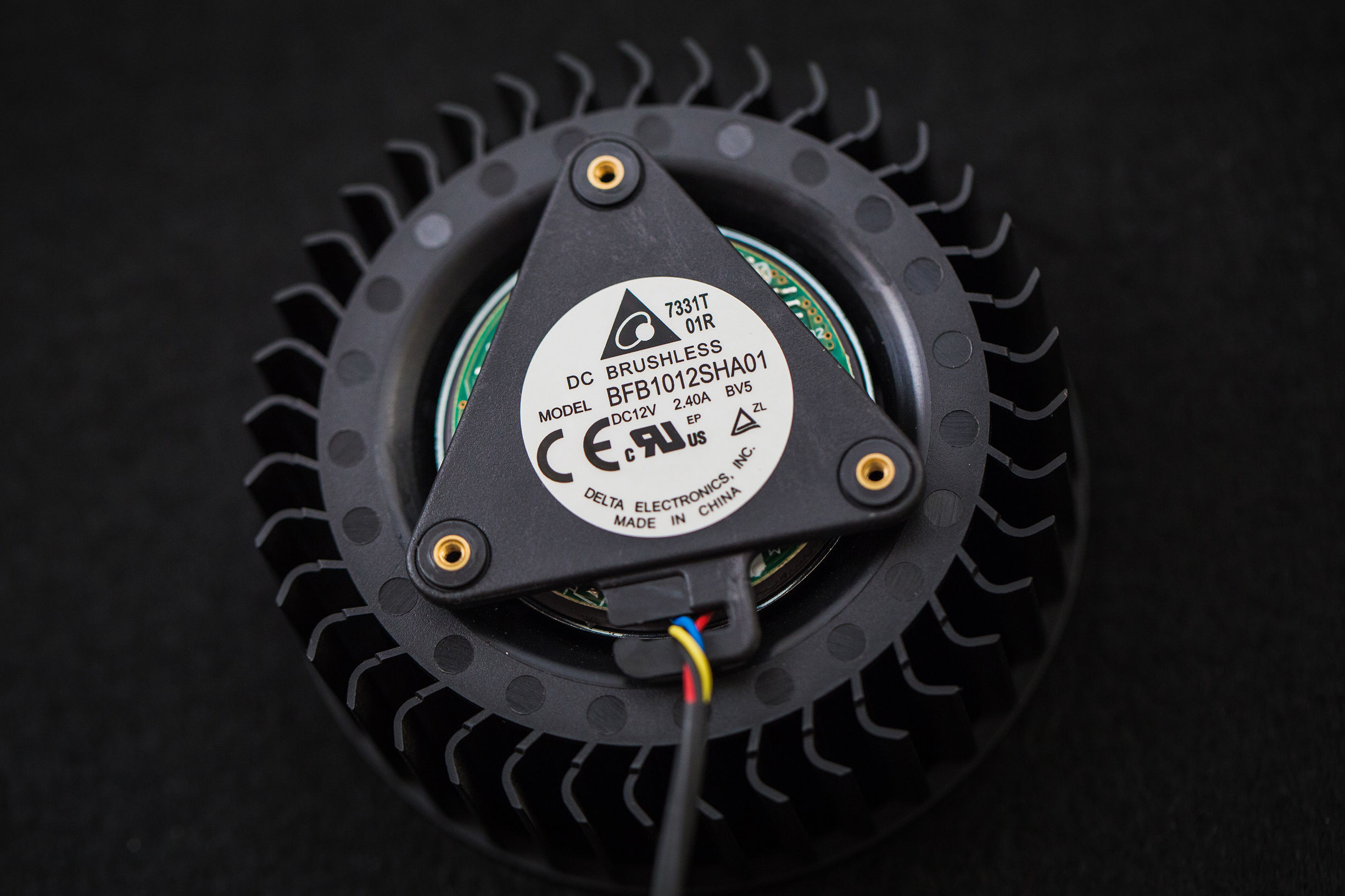

涡轮风扇是由台达电子出品的，网络上暂没有这款风扇的相关参数。

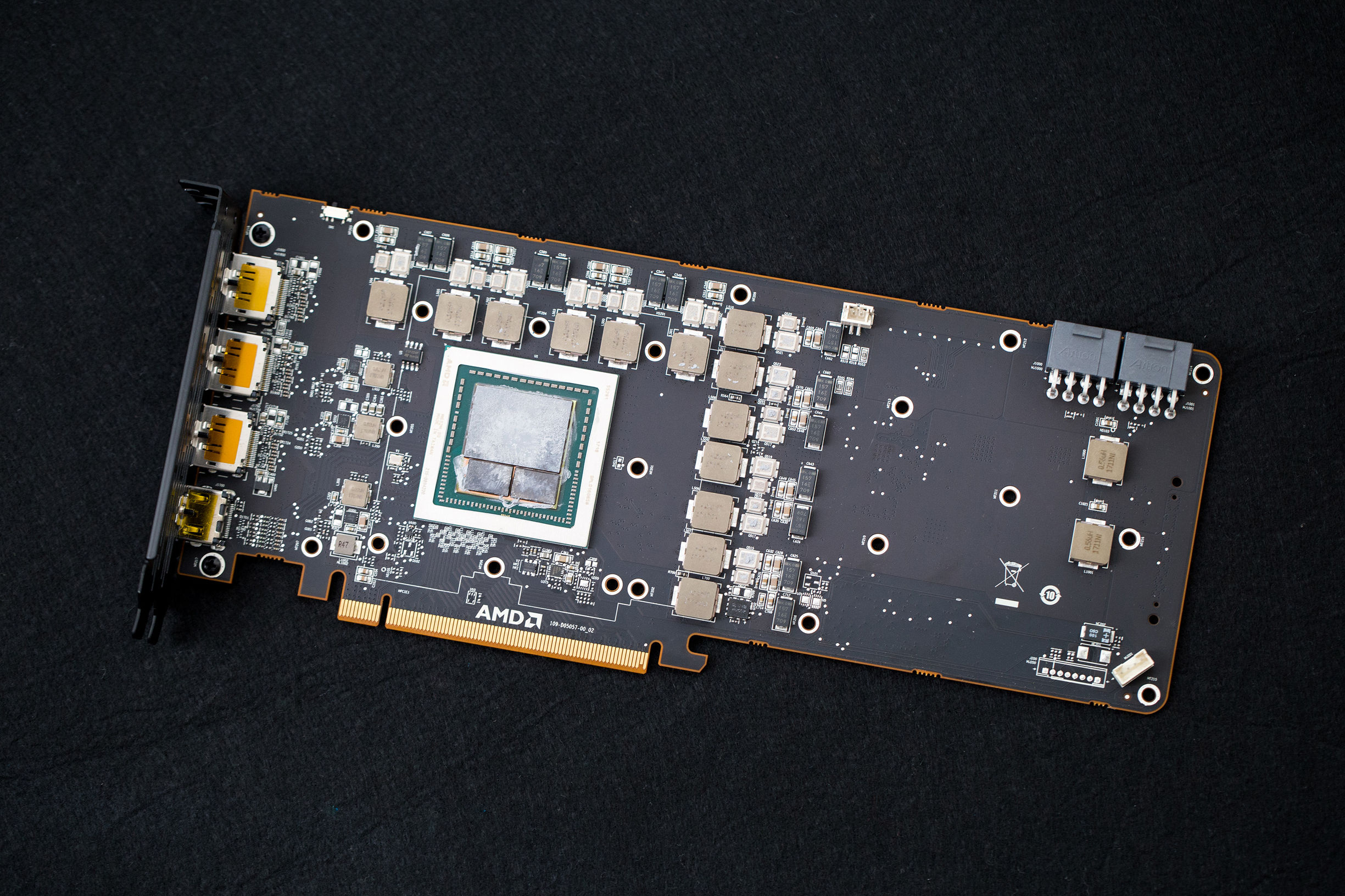

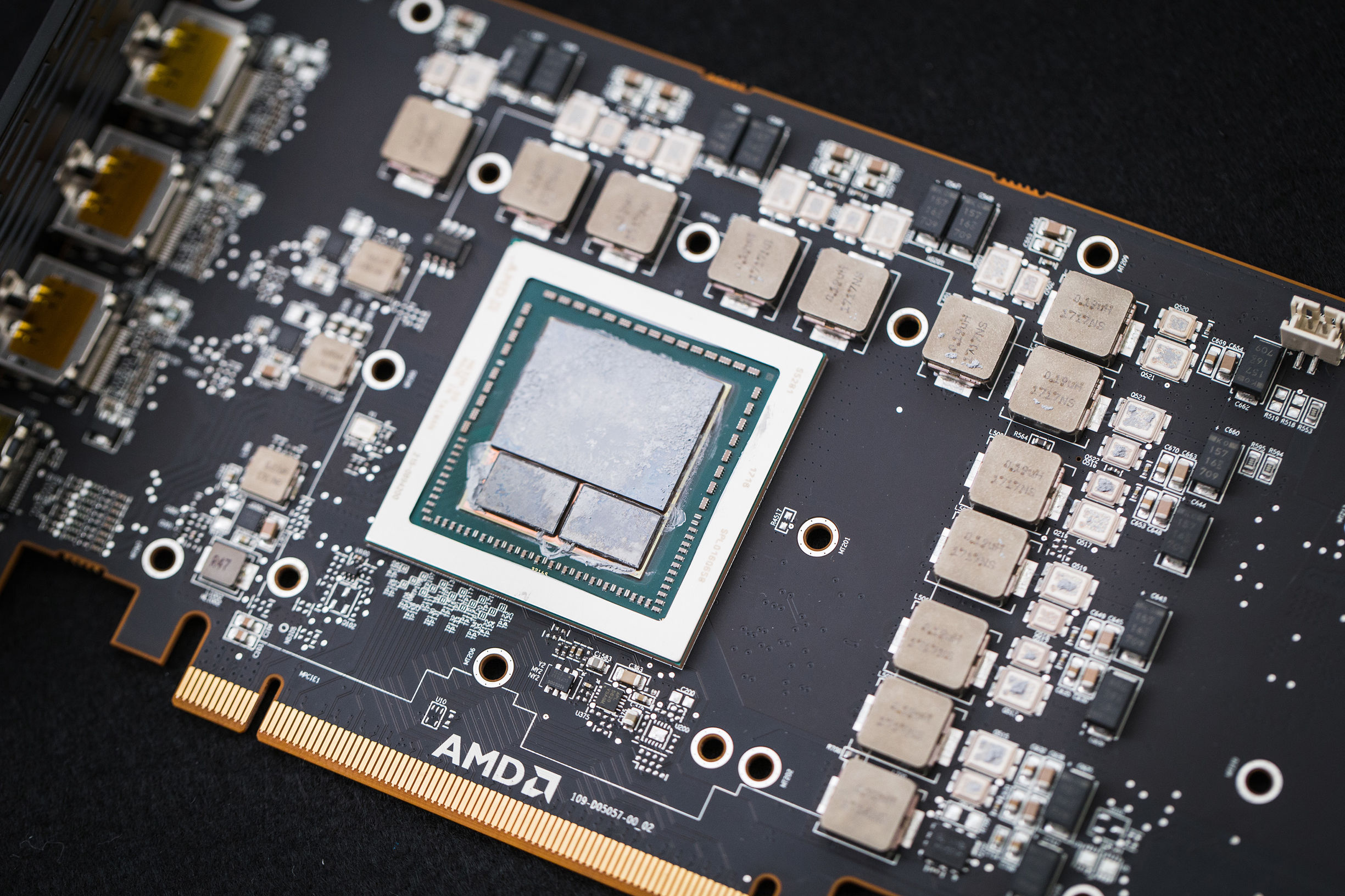

整块的PCB版，作为一款旗舰级显卡来讲，这是块PCB版的正面显得特别空！使用了HBM2显存，使得主板上少了显存与其对应的布线。

Radeon RX Vega 64显卡使用12相核心供电+1相显存供电。这大概是最豪华的公版显卡供电了吧。

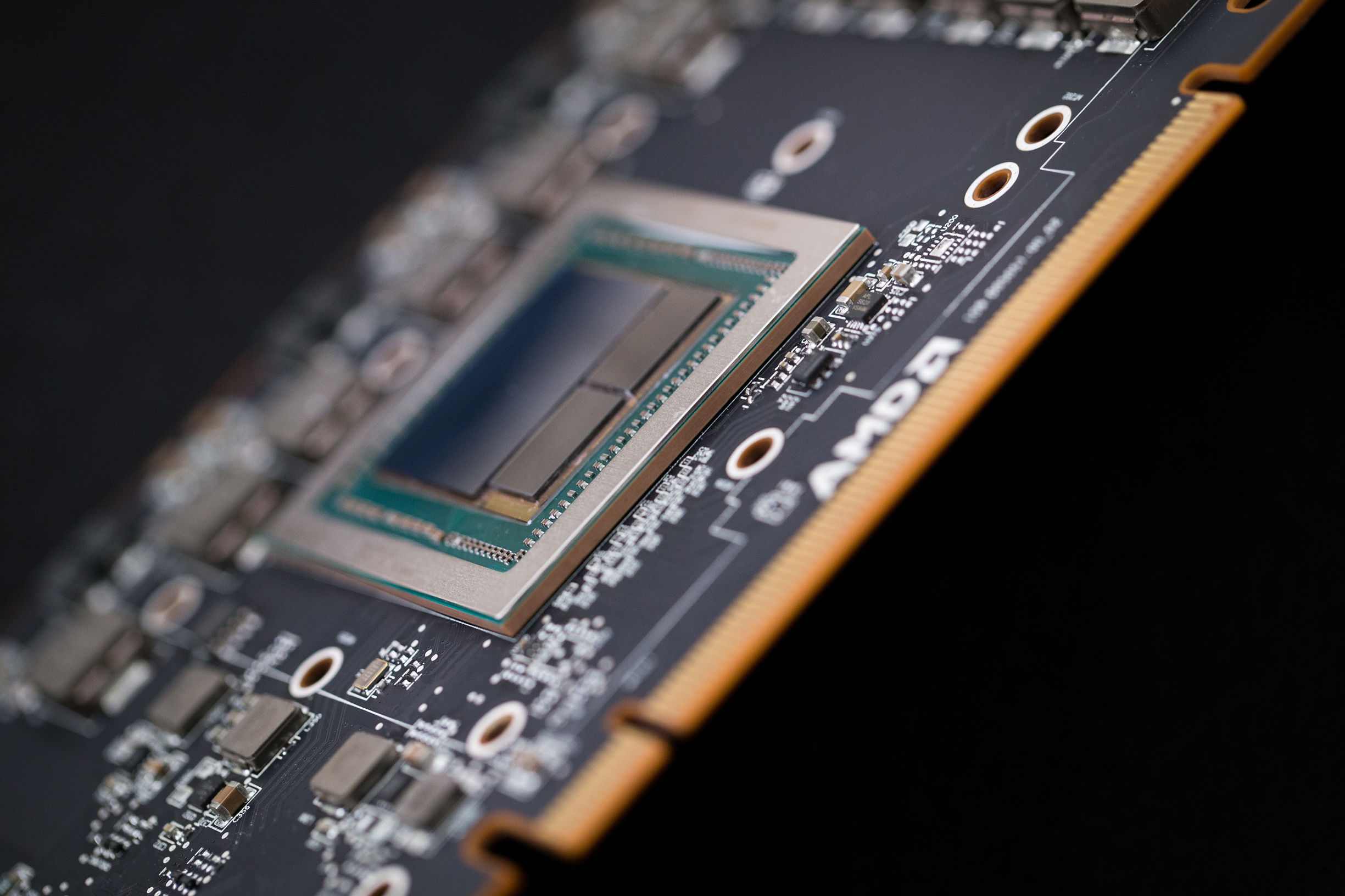

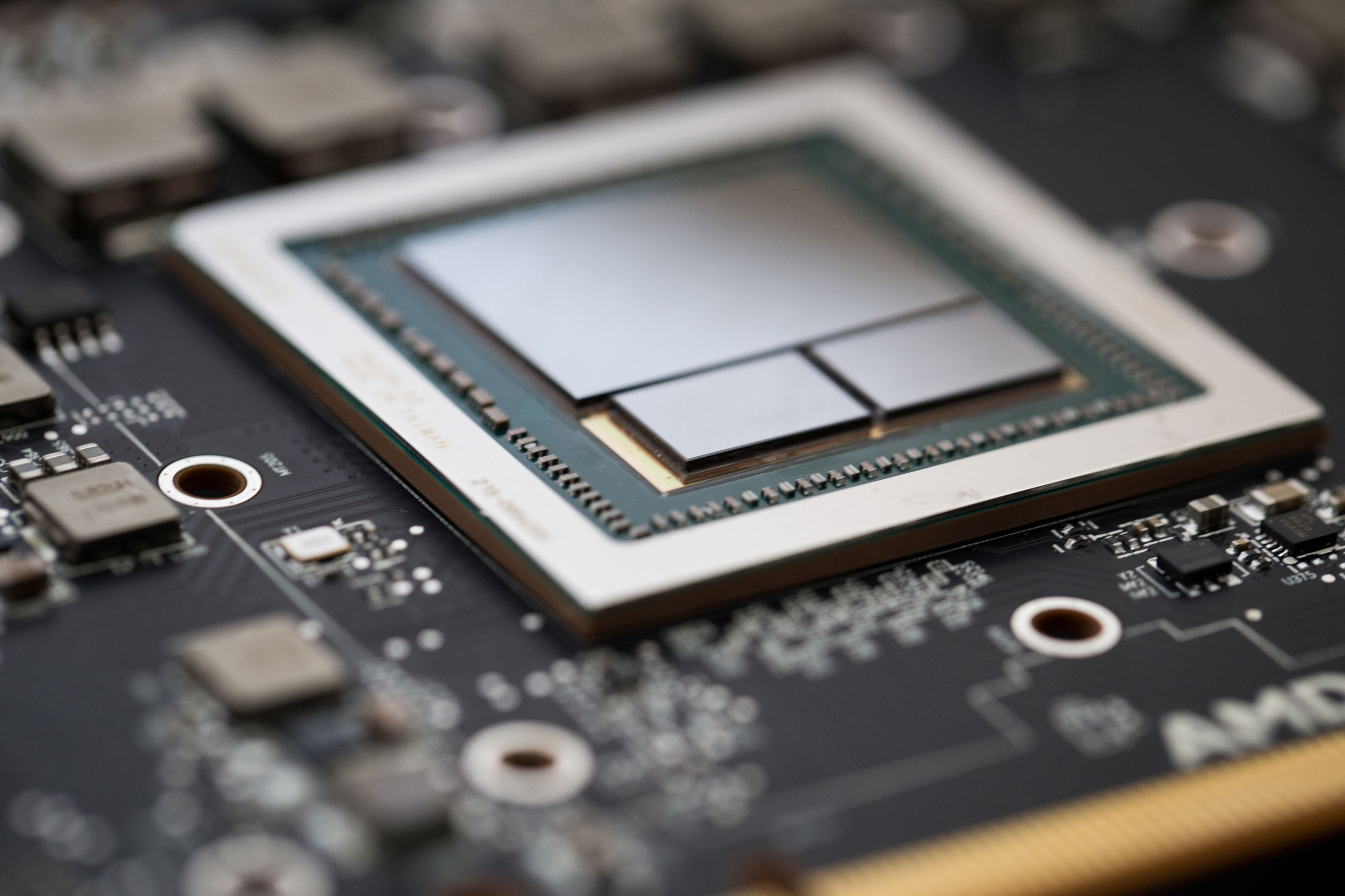

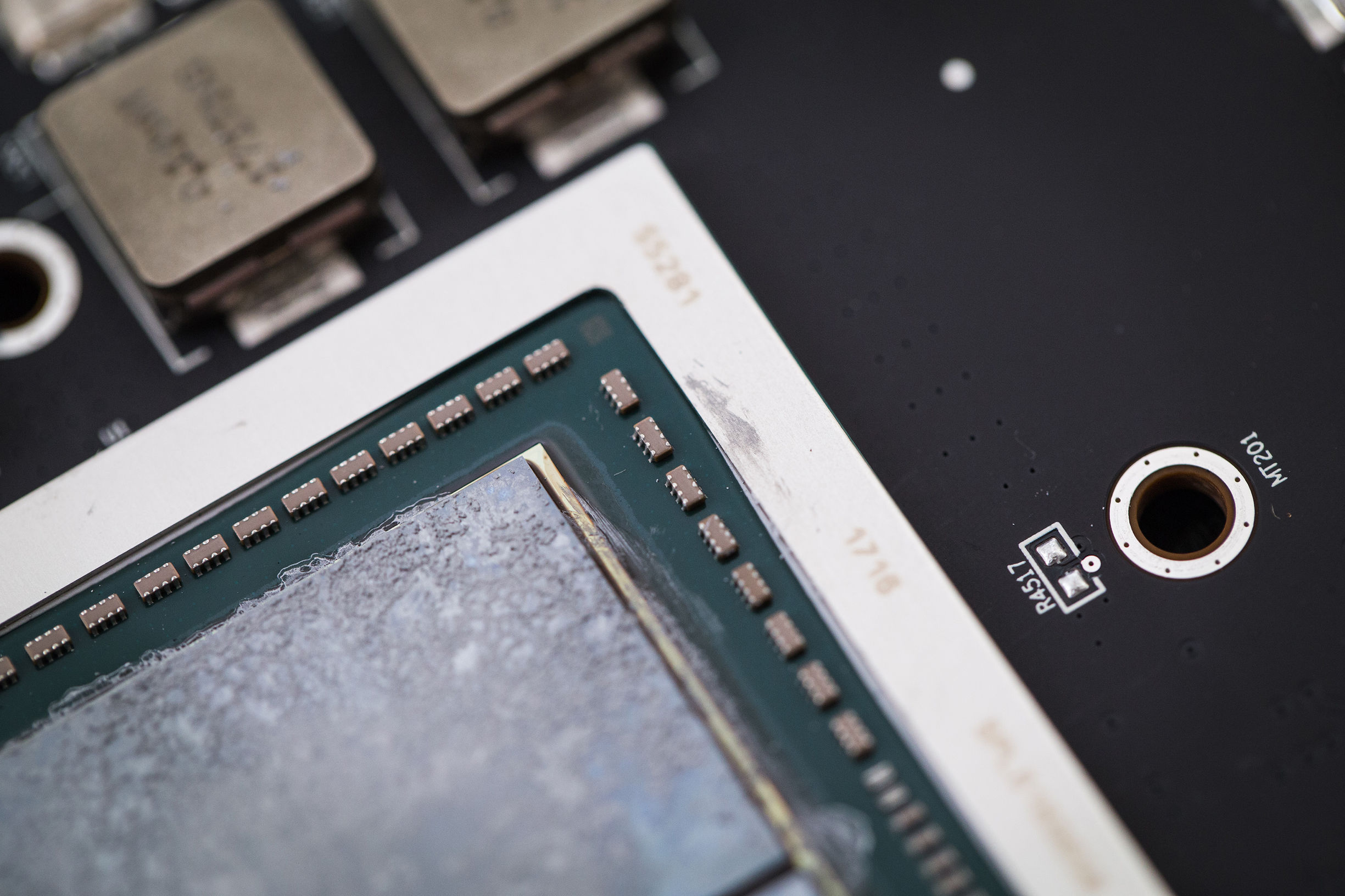

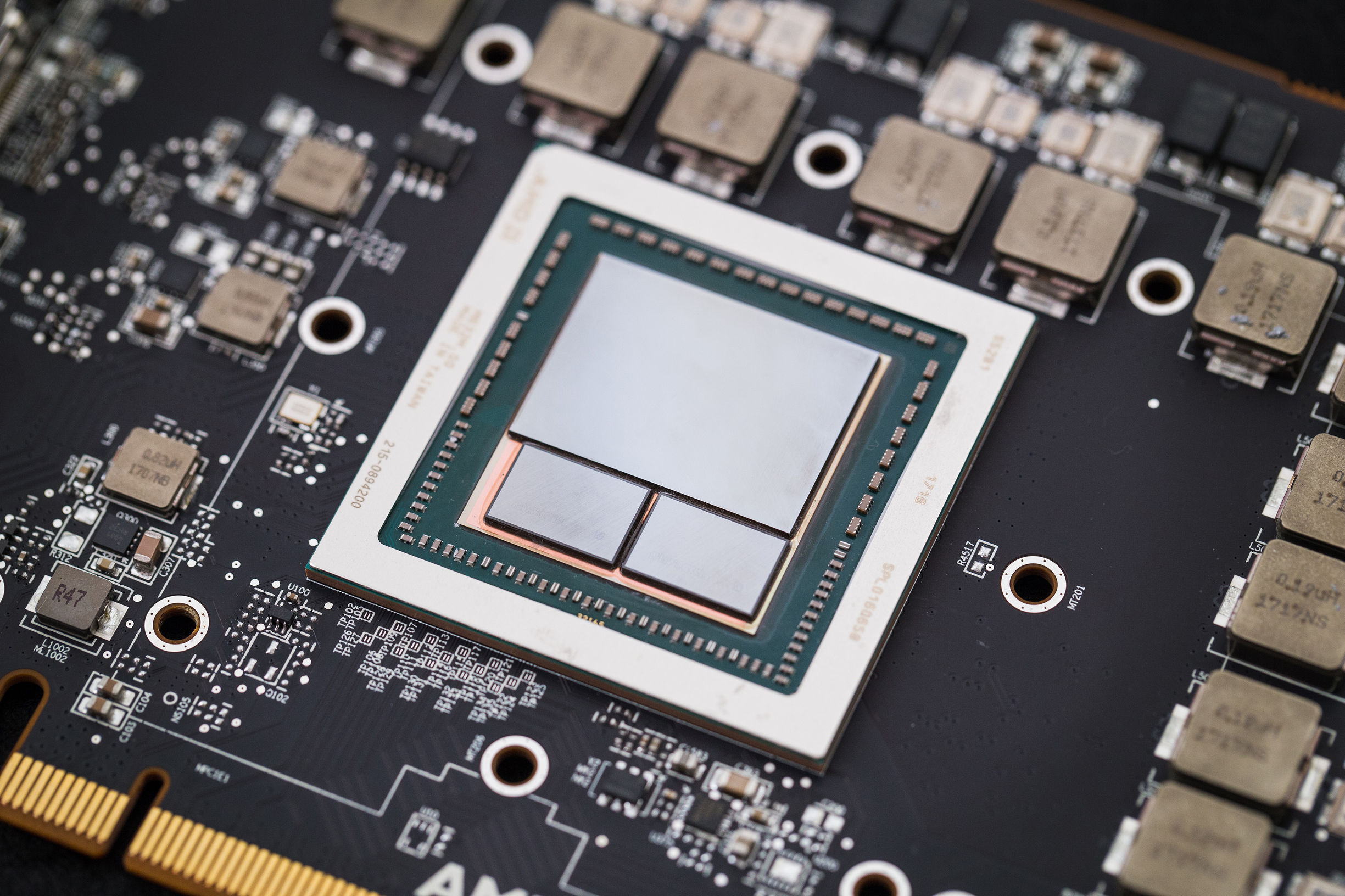

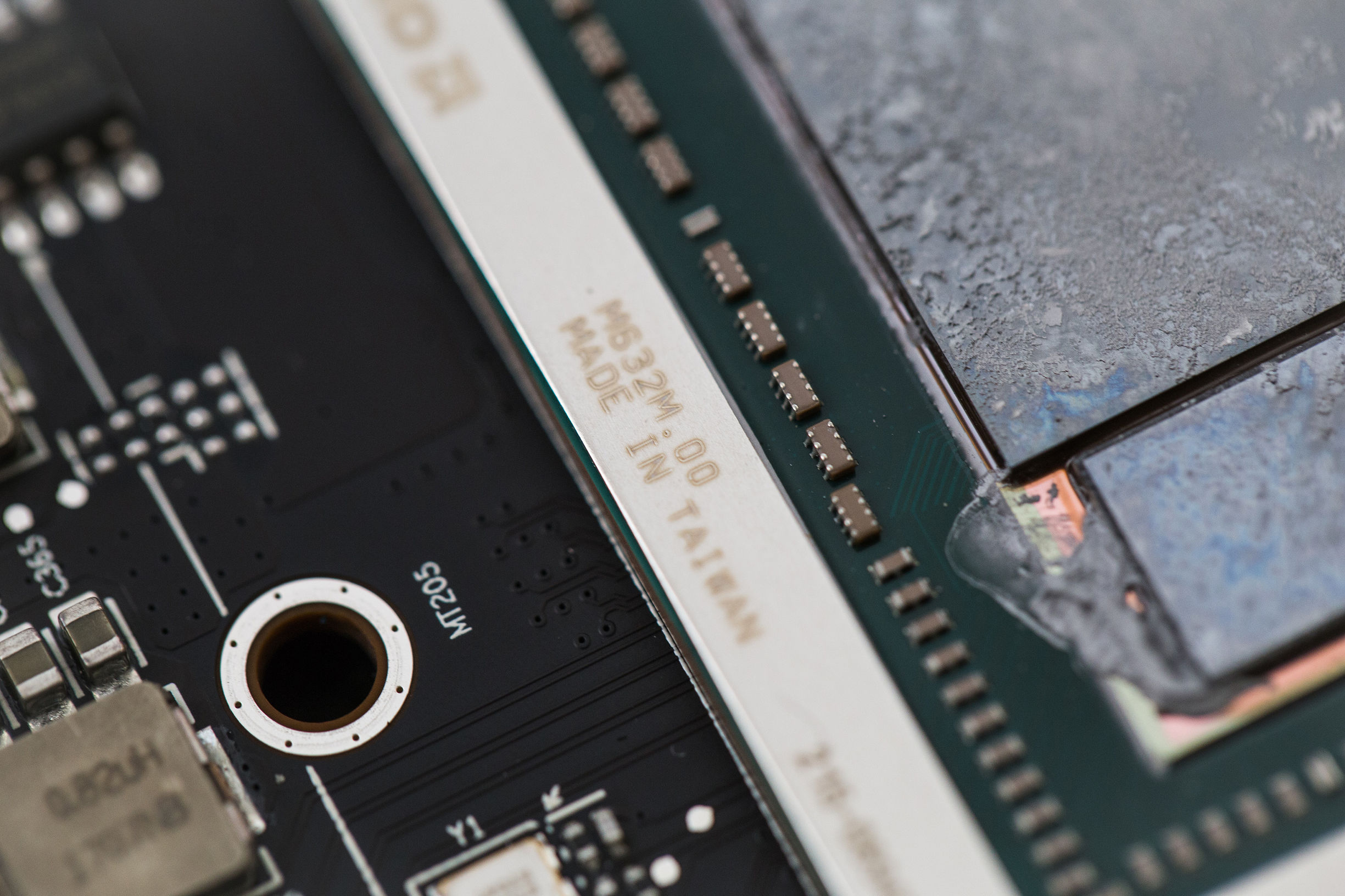

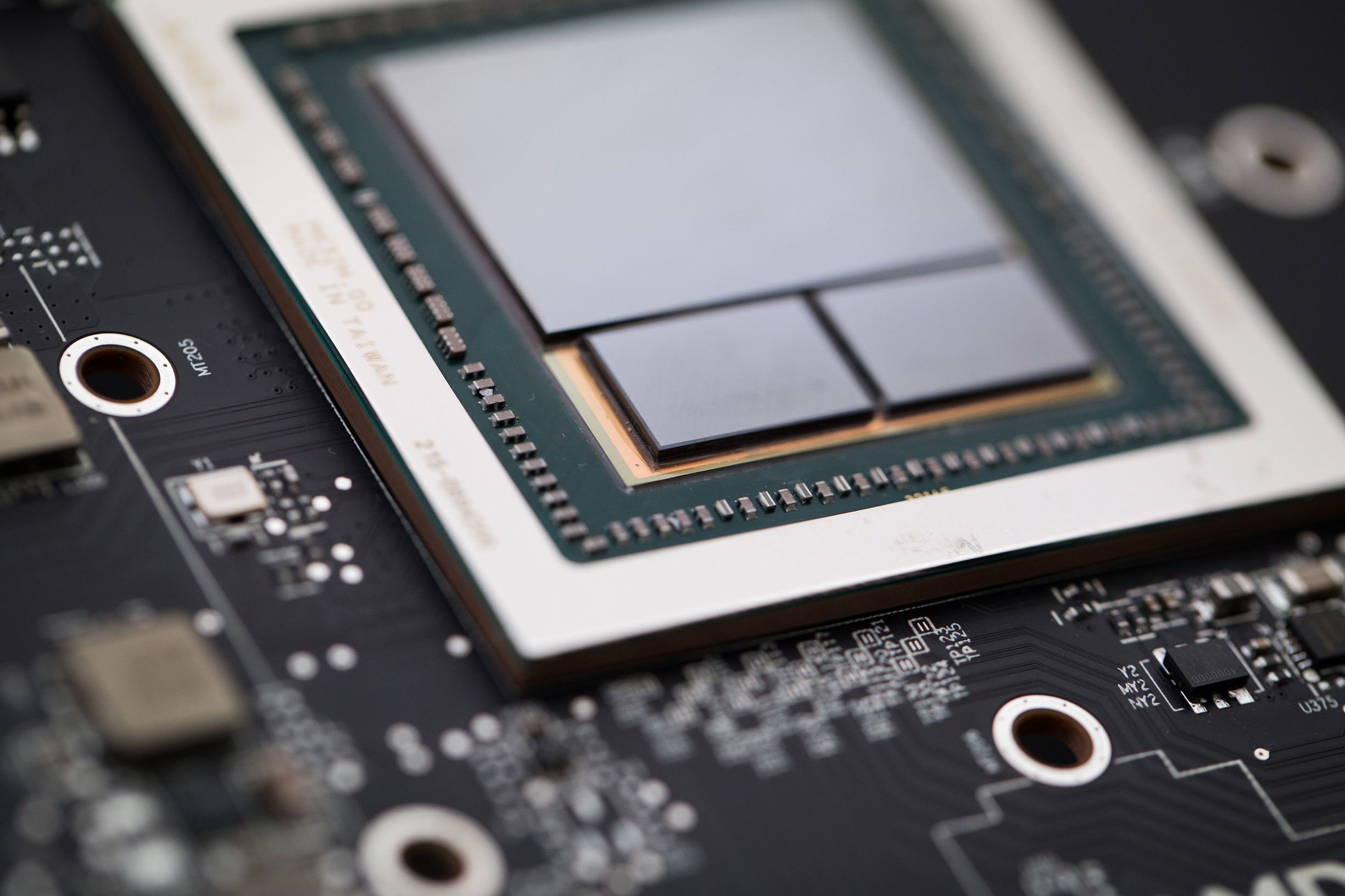

Vega核心全貌。Vega核心比GTX1080的核心要大，因为它包含了HBM2显存。此次的Vega核心使用了两颗HBM2显存、而不是上代的4颗，因此显存位宽减半，不过带宽性能依旧强悍。

因为Vega核心是包含有GPU以及显存的，而显存也是用堆叠的方式制作，因此Vega核心比别的核心来的更厚一些。

更多拆解图赏

外观图赏请移步：你能触碰到的织女星：Radeon RX Vega显卡限量版图赏。

性能测试：GTX1080的大敌！

除了使用3DMark测试了显卡的理论基准性能以外，我们还测试了11款目前较为流行的单机游戏大作、网游，包括支持DX12的游戏和只支持DX9、DX11的游戏。游戏测试分辨率均为4K，并且各游戏效果均为游戏能调节的最高效果。游戏包括：

• 奇点灰烬

• 古墓丽影10：崛起

• GTA5

• 战地1

• 全境*锁封**

• 质量效应：仙女座

• 孤岛危机3

• 毁灭战士4

• 剑三

• 英雄联盟

• 守望先锋

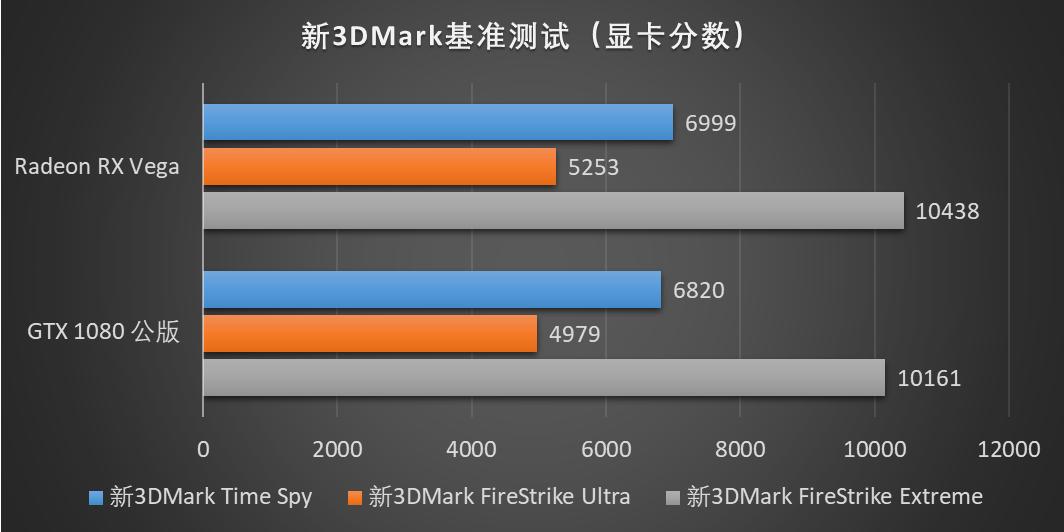

在新3DMark的Time Spy、FireStrike Ultra、FireStrike Extreme三大测试项目中，Radeon RX Vega 64显卡对比GTX1080公版均有着一定的领先。领先最大的项目在FireStrike Ultra中，这个测试项目主要测试显卡的4K输出能力，从这个项目的成绩来看，Radeon RX Vega 64显卡的4K性能会比较瞩目。

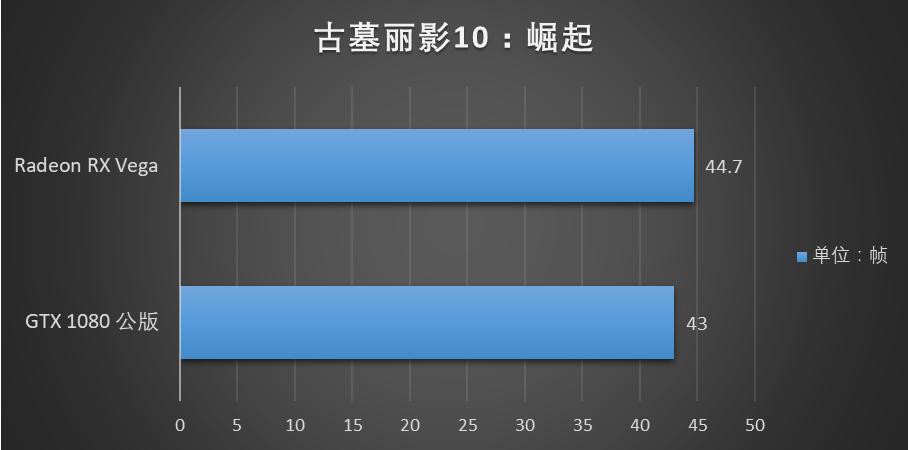

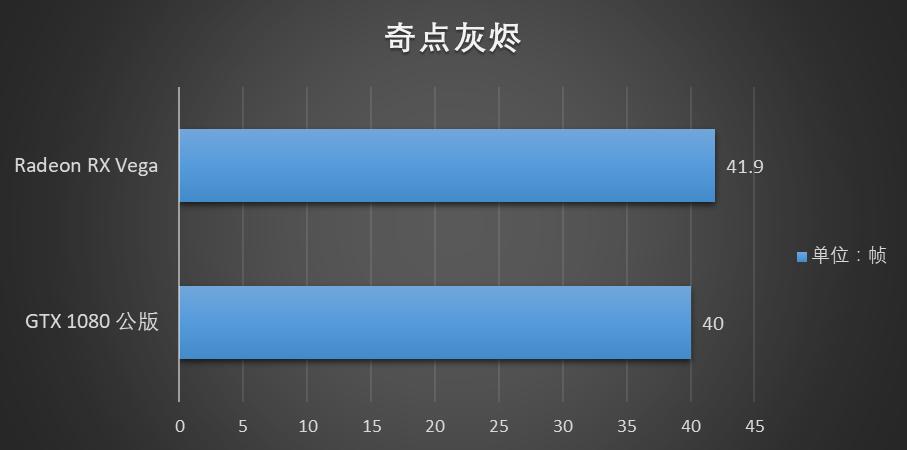

奇点灰烬与古墓丽影10：崛起是两款支持DX12的热门游戏大作，在两者自带的Benchmark跑分中，Radeon RX Vega 64显卡的表现比对手要好。领先幅度在2帧左右。此外，在古墓丽影10：崛起中，Radeon RX Vega 64显卡在三个场景的帧数也是更高一些。

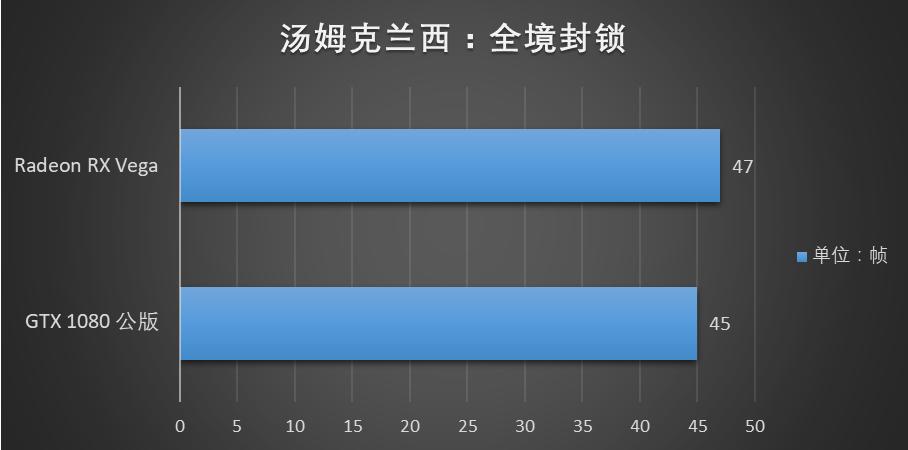

汤姆克兰西：全境*锁封**这个游戏也支持DX12，Radeon RX Vega 64显卡的成绩也比对手要好。同时在这个游戏的运行过程中，Radeon RX Vega 64显卡的最低帧率只有36帧，GTX1080公版的最低帧率却会减低到20帧。从整个游戏的稳定程度上讲，Radeon RX Vega 64显卡更好一些。

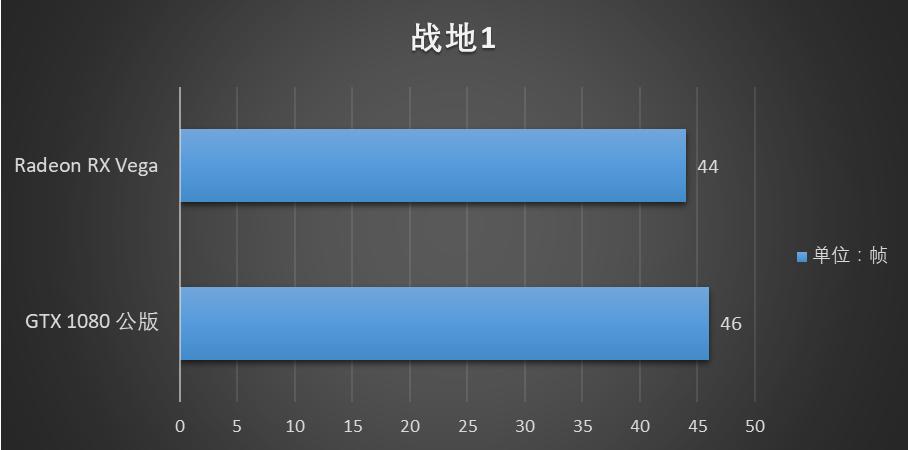

战地1这个游戏，我们的测试是在DX11环境下的，因为战地1在DX11模式下的帧数和画质表现比DX12要好的多。在这个闻名的“硬件杀手”游戏中，Radeon RX Vega 64显卡落后两帧。在之后的DX11的游戏中，都是有这样的情况。

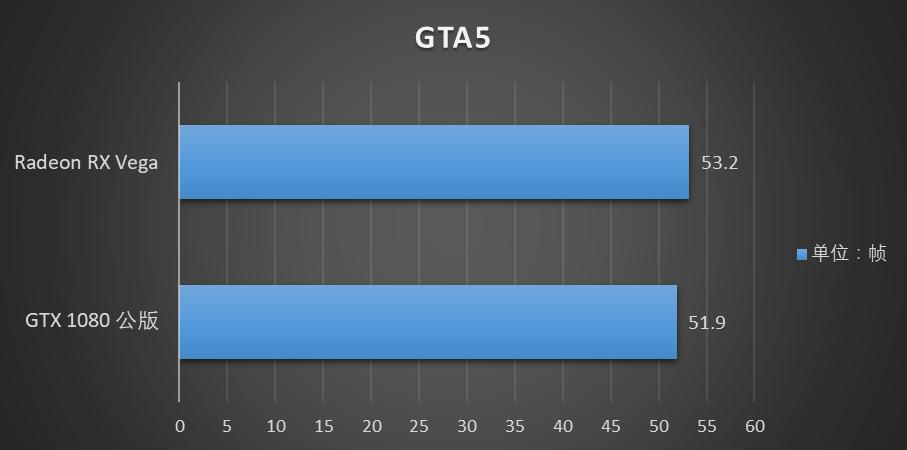

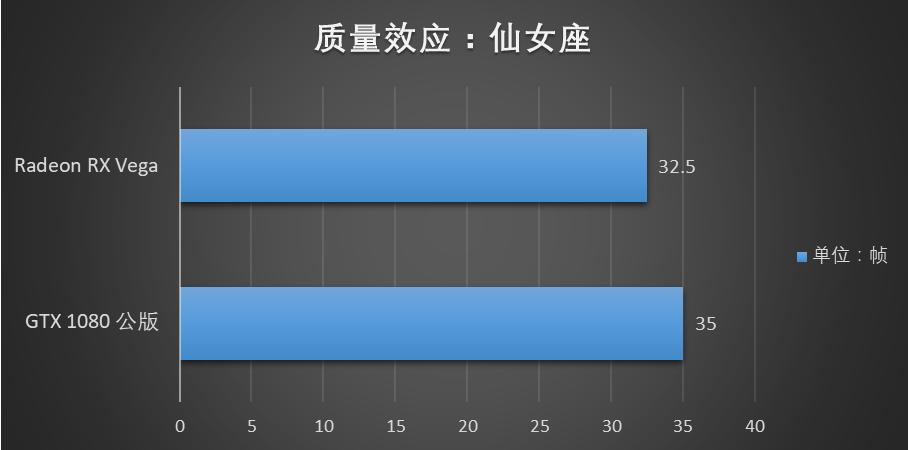

这些DX11游戏，不仅有较新的质量效应：仙女座，也有上古时代的“显卡杀手”战地3。两者除了在GTA5这个游戏都有着50多帧的帧数之外，在质量效应：仙女座与战地3的帧数减低到30多帧与20多帧，这应该都不能算“流畅运行”了吧。

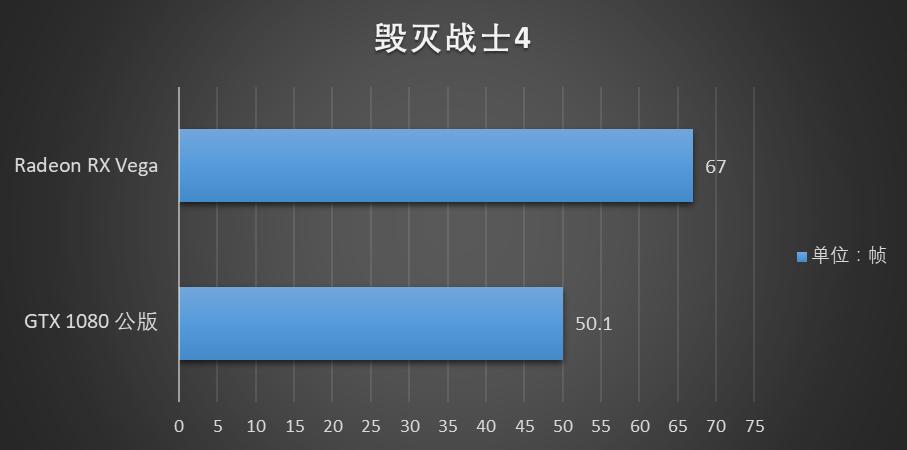

Radeon RX Vega 64显卡支持Vulkan图形接口，而毁灭战士4也是市面上为数不多的支持Vulkan图形接口的游戏。凭借着对Vulkan的支持，Radeon RX Vega 64显卡在这个游戏中有着出色的发挥，比不支持Vulkan的GTX1080要强上17帧！

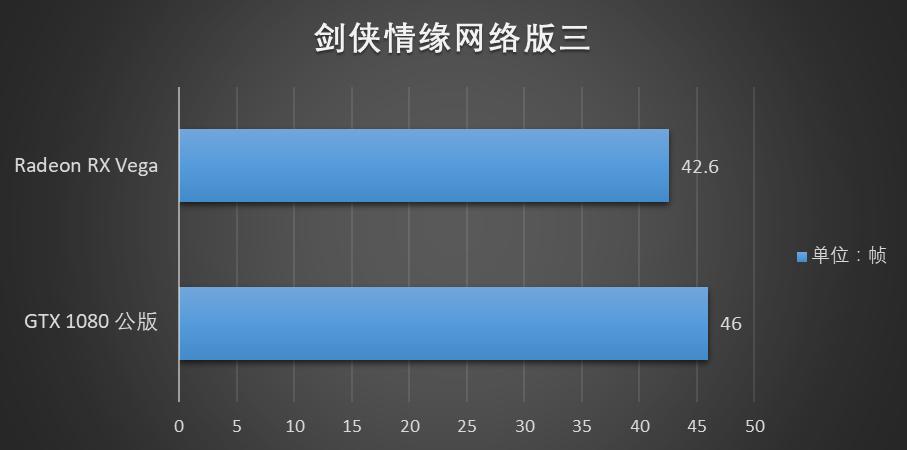

剑侠情缘网络版三，和N卡有合作关系，A黑游戏。Radeon RX Vega 64显卡在这个测试中落败，不过对比之前的A卡的情况，已经好不少了。

守望先锋，Radeon RX Vega 64显卡在这个游戏中超过了GTX1080，而且差距还挺大的。想了一下，这个游戏一直以来对A卡还是挺友好的，A卡的新技术也率先会支持这个游戏，有这个成绩也很正常。

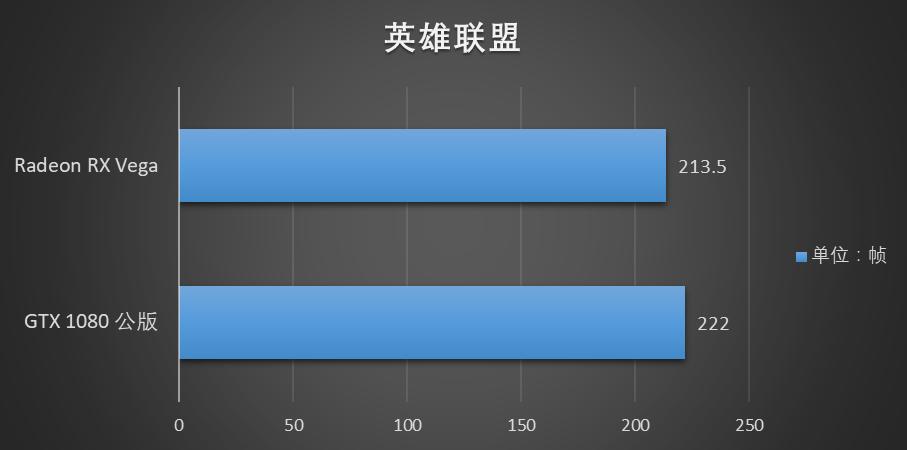

英雄联盟，在4K下都是200多帧，这个差距已经无关紧要了吧。

功耗与温度

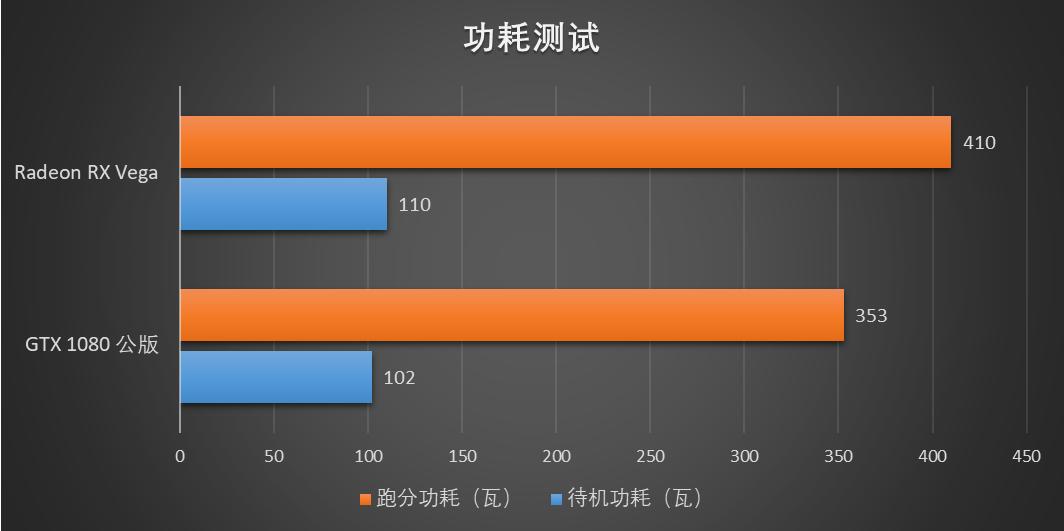

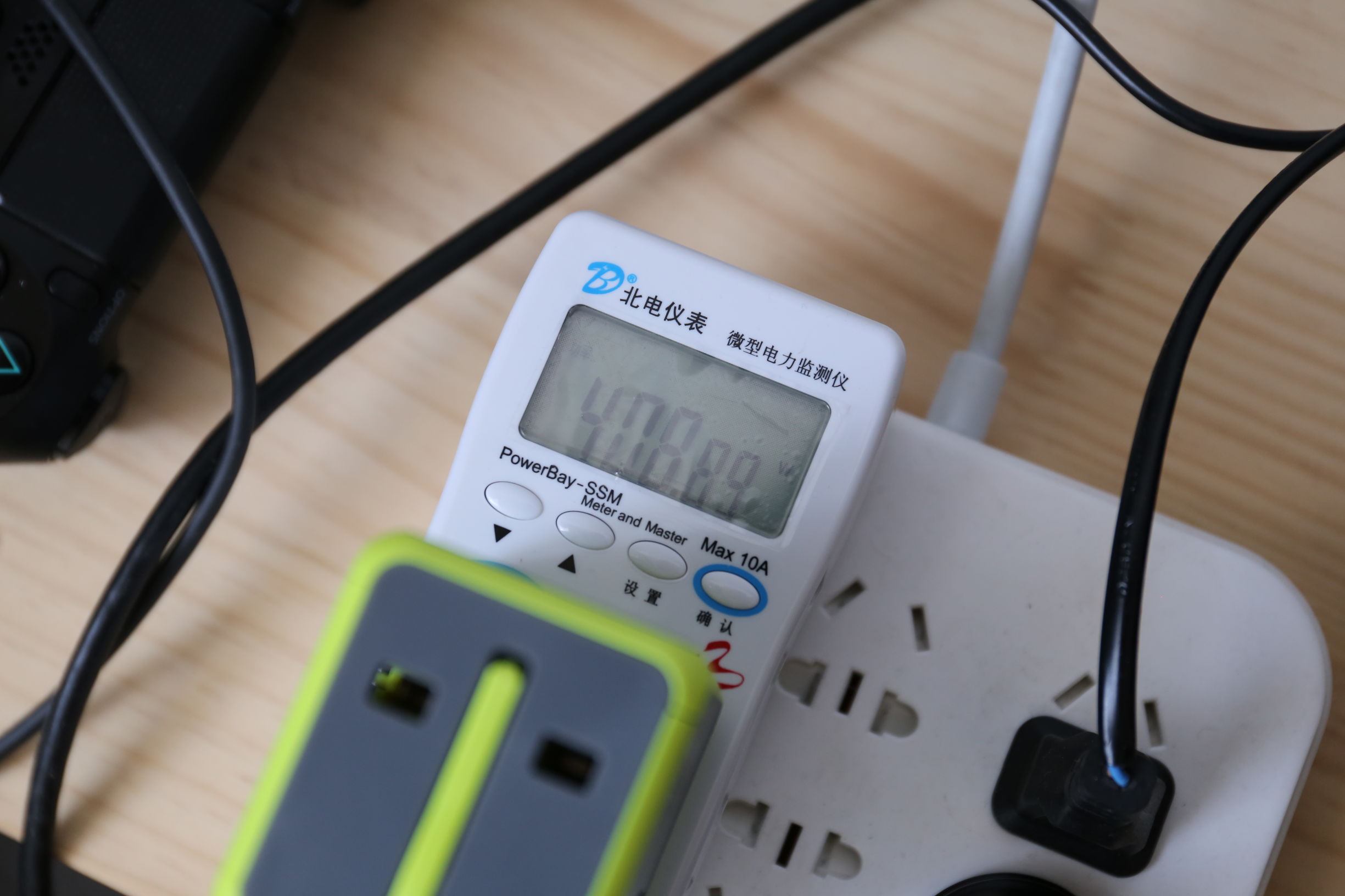

我们的测试平台使用的处理器为AMD 锐龙 Threadripper 1950X处理器，这颗处理器的TDP为180W。在搭配Radeon RX Vega 64显卡的时候，跑分功耗为410瓦，待机功耗为110瓦，均比搭配GTX1080显卡的时候要高一些。

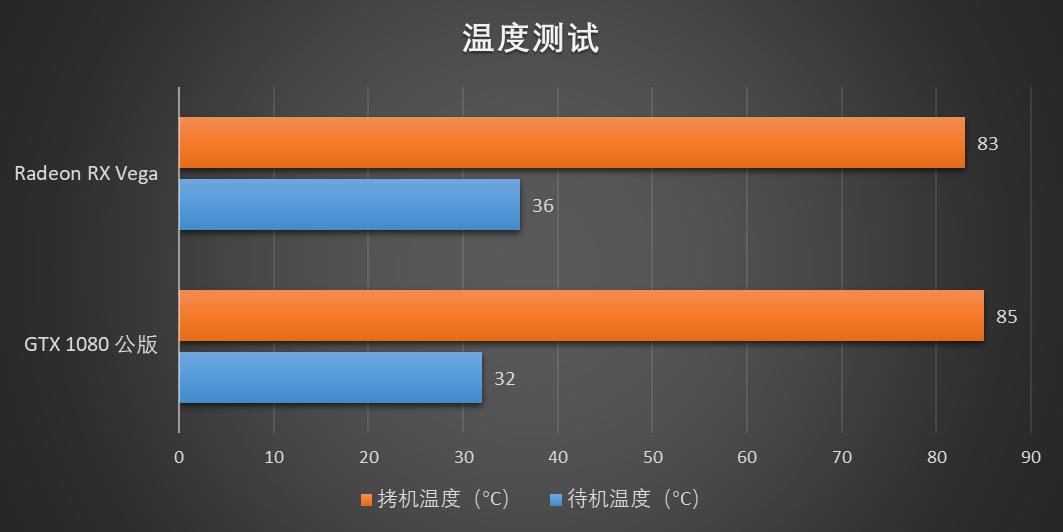

温度方面，在两款显卡均为公版的情况下，Radeon RX Vega 64显卡的待机温度较高一些，而且风扇也不支持低温停止转动。不过最高温度上，Radeon RX Vega 64显卡反而比GTX1080要来的更低一些。

显卡不仅仅是显卡：那些特别有用的功能

现在的显卡不能将自己仅仅定位在显示卡、而是需要思考能提供什么功能带给用户更多的、更优秀的体验效果。N卡再这样做，A卡也在这样做。

功能1：FreeSync

和N卡的G-Sync对应的，A卡这边也有FreeSync技术，可以同步显示器与显卡的帧数、让显示器实时显示的帧数与显卡的输出帧数一致，防止画面撕裂、响应迟钝。

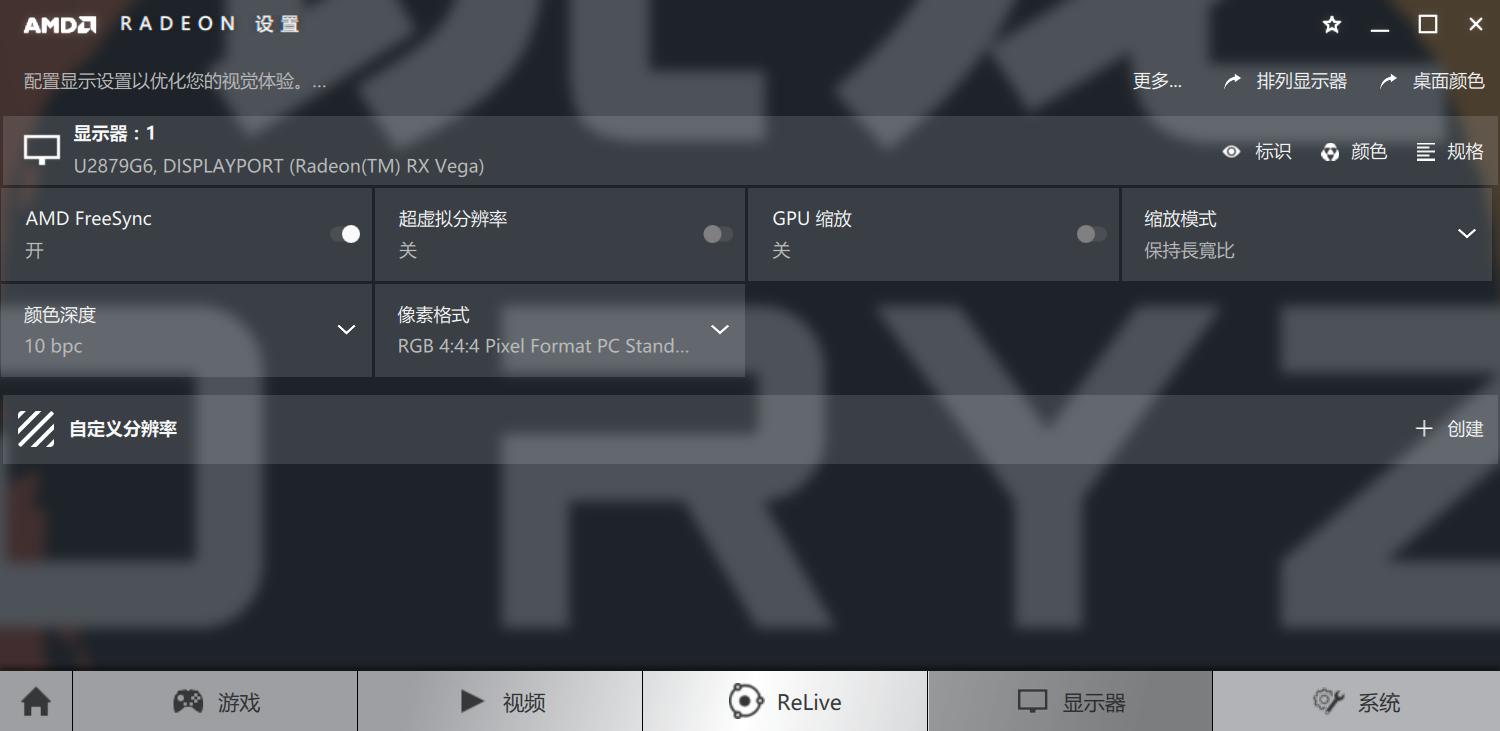

FreeSync技术的一大好处就是免费，因此显示厂商无需缴纳授权费即可使用这一技术。在支持这一技术的显示器上启用FreeSync功能、同时在驱动中开启FreeFync功能，接着在驱动中控制帧数为显示器最高帧数，即可享用这一技术。

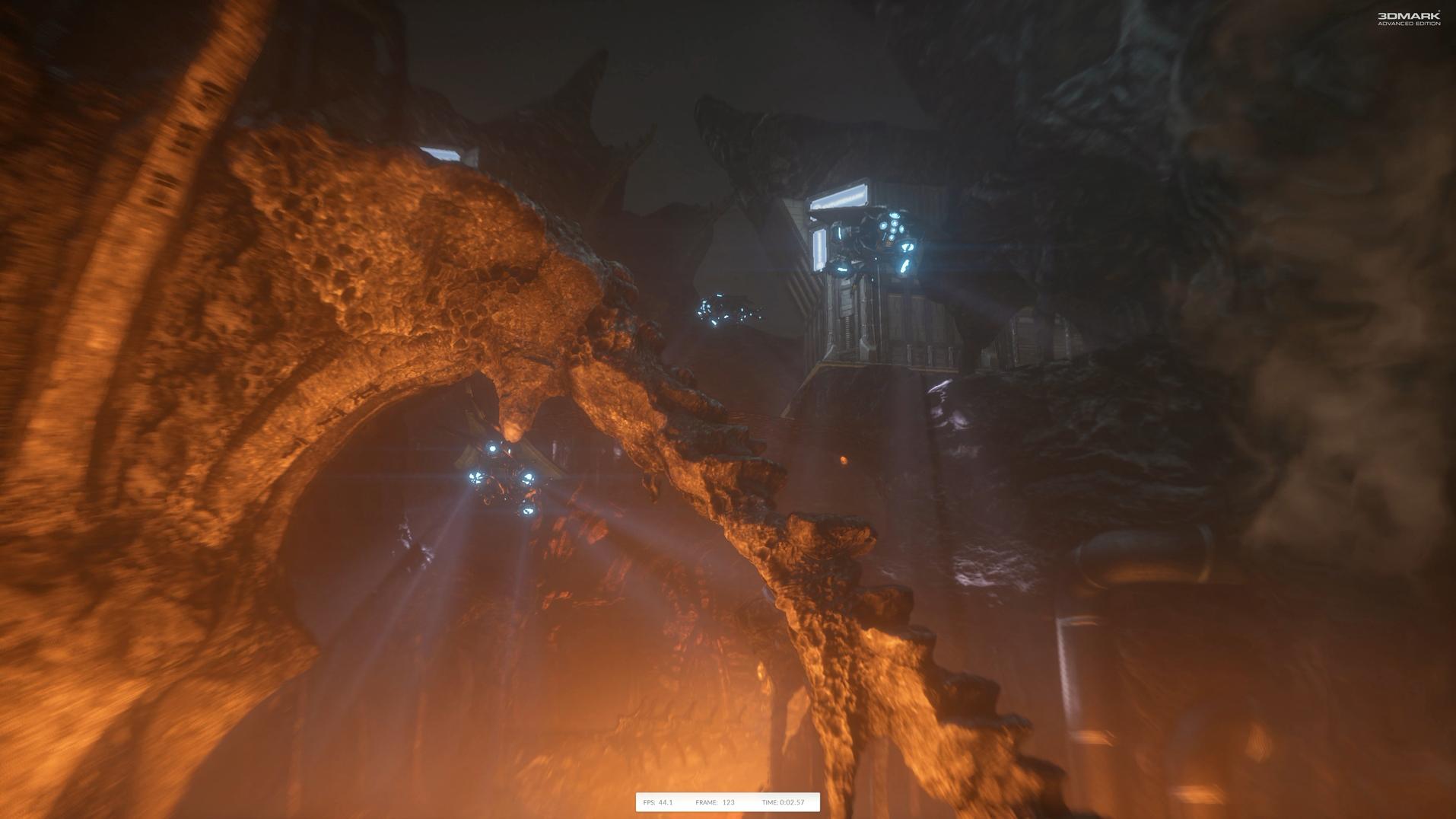

这张图为FreeSync关闭时候的画面，我们可以看到，靠近左上角的位置岩石有着很明显的撕裂现象。

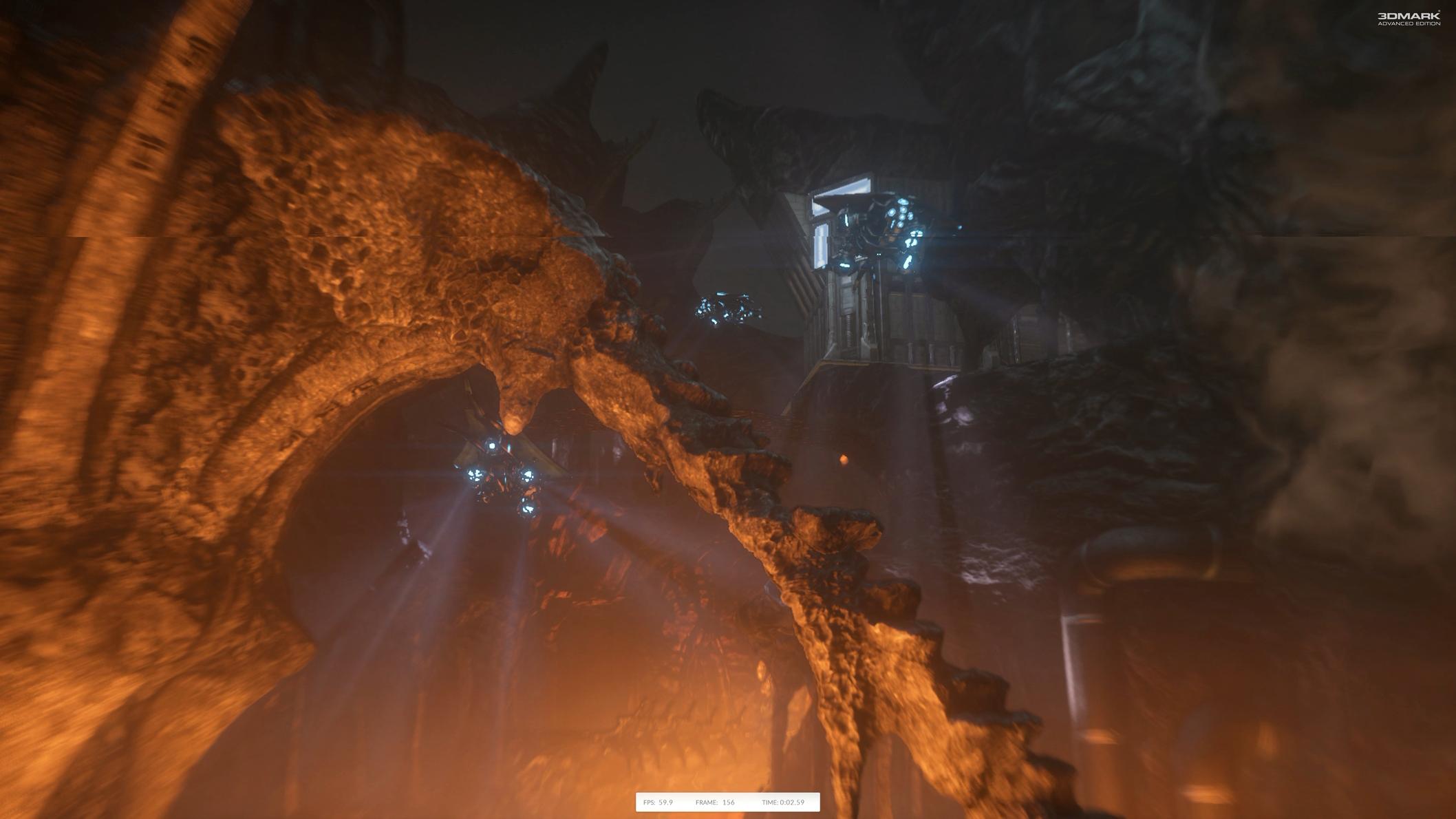

FreeSync开启后，撕裂现象消失。这就是显示器显示的帧数与显卡输出帧数同步的效果。FreeSync可以尽可能的减少撕裂，同时又不会有垂直同步带来的响应慢、画面卡的问题。

功能2：Radeon Chill

这个功能就很有意思了，简单来说，这个功能是让你在玩游戏、并且处于静止状态的时候，减低帧数以减低显卡功耗和温度。同时这个功能不会妨碍到你的游戏体验，在你鼠标开始点击、运动的时候，帧数就会马上恢复到正常状态。

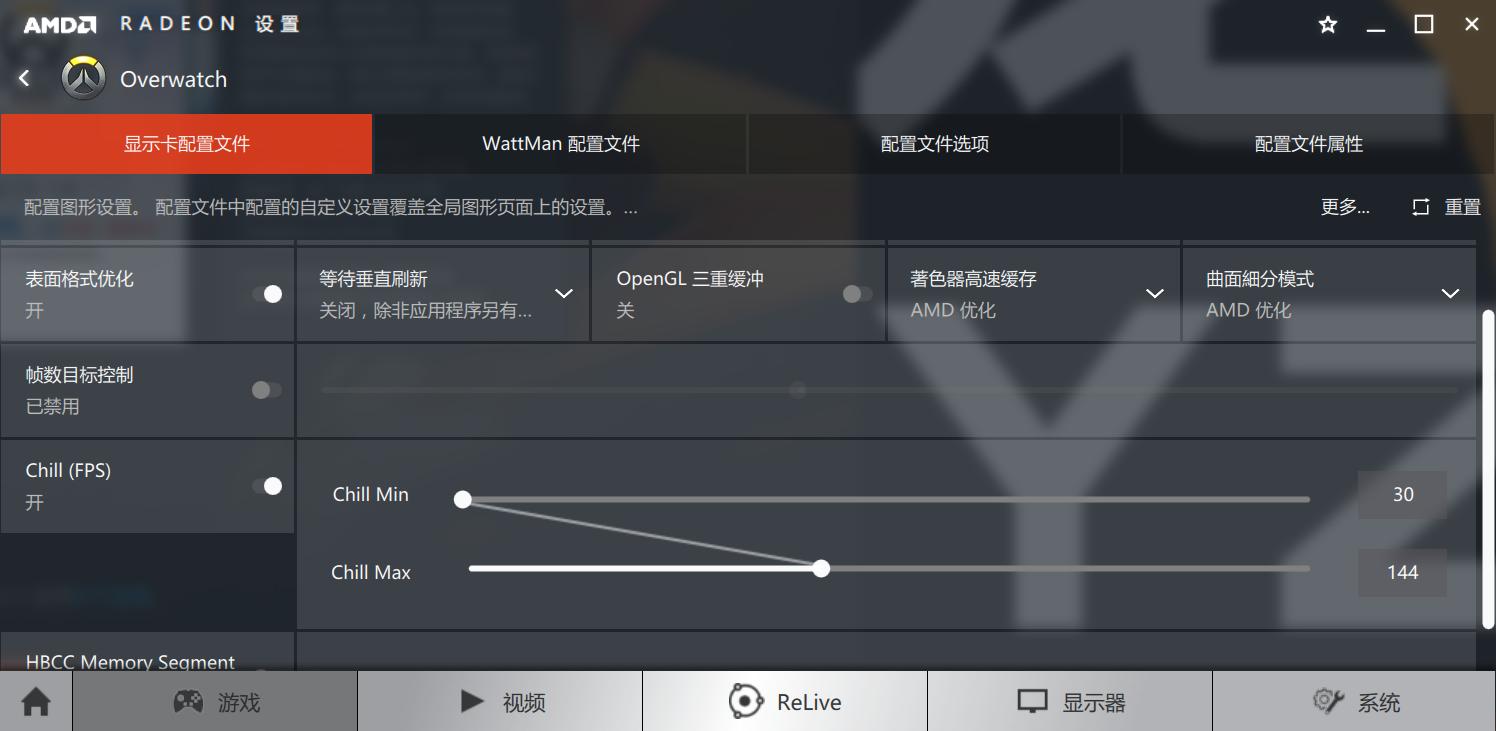

目前，守望先锋等十几款游戏支持这个功能。要打开也比较简单，在驱动的全局配置中打开Radeon Chill功能，然后点入游戏的配置中，设置帧数的最小值和最大值。最小值是控制你禁止的时候、帧数可以降低到多少，而最大值则是可以配合FreeSync使用（当然你想最大帧数越大越好，那就把Max拉到最右吧！）。

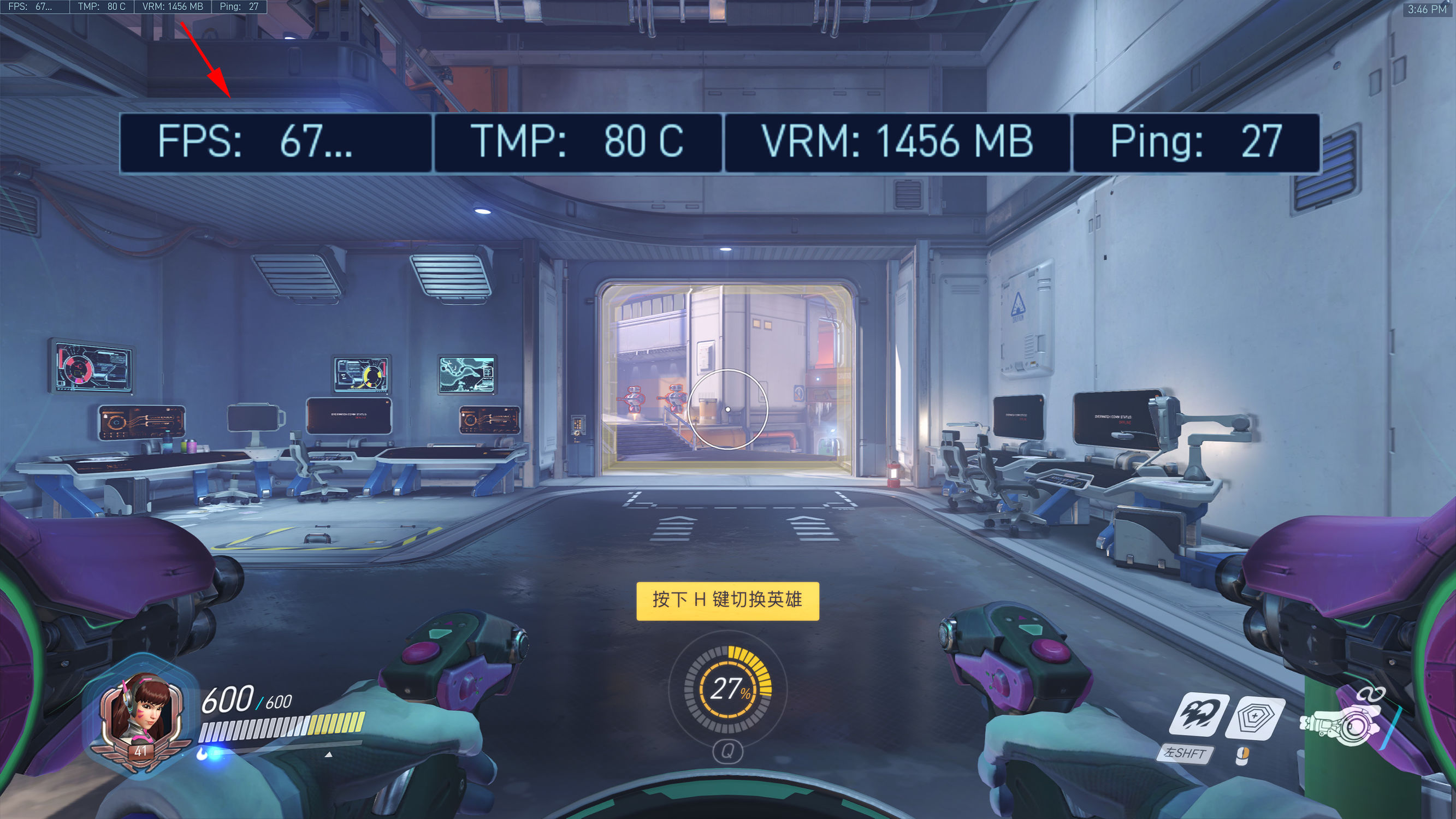

我们使用守望先锋进行测试。当Radeon Chill未开的时候，即使你画面禁止不动，此时帧数依旧维持在67帧，显卡温度也高达80摄氏度。

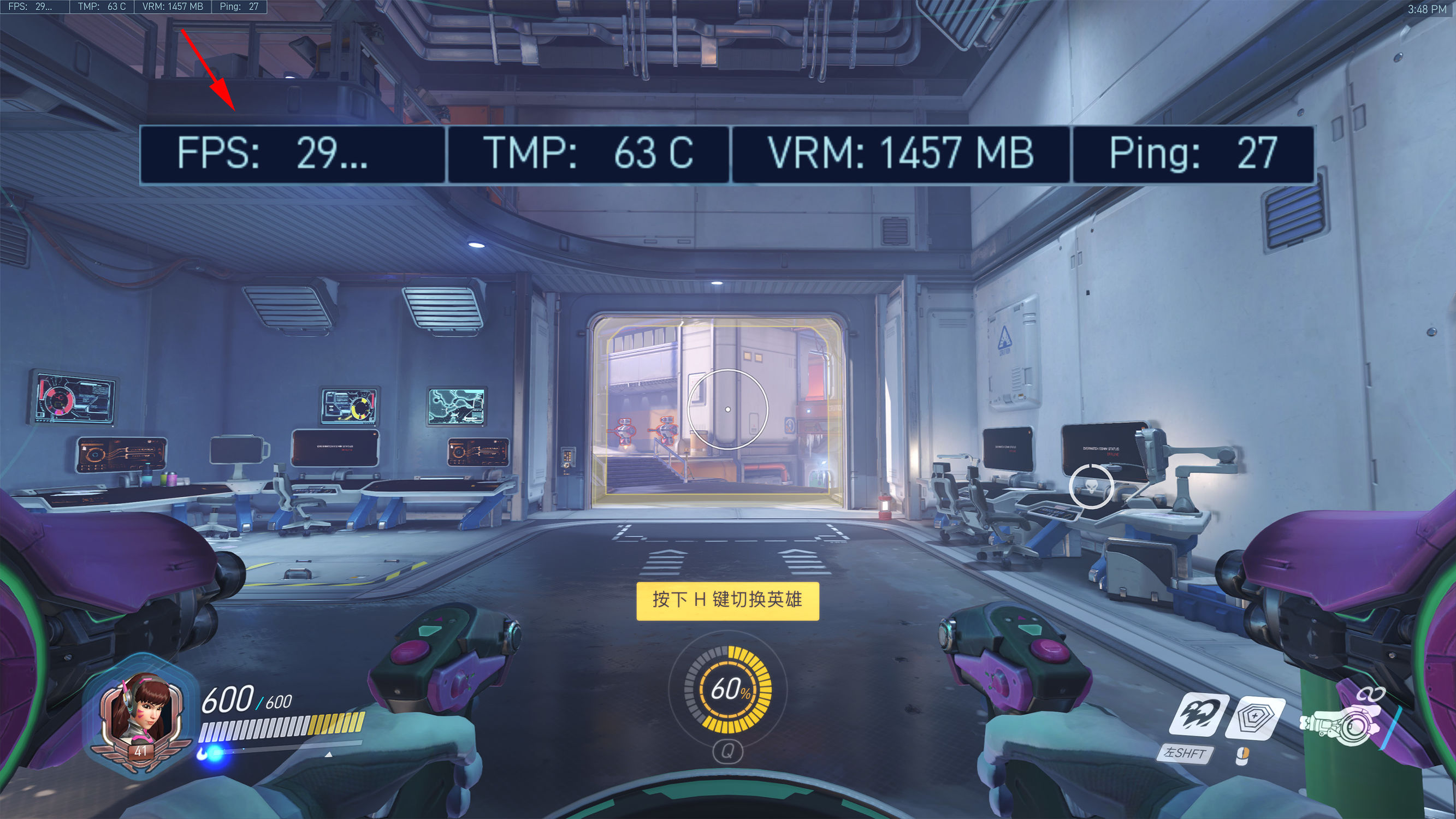

而当我们打开Radeon Chill后，画面静止不动，帧率减低到30帧数，显卡温度更是减低到63摄氏度！足足减低了17摄氏度！只要玩家开始有操作，游戏帧数又会上升到67帧，恢复到原来的样子。

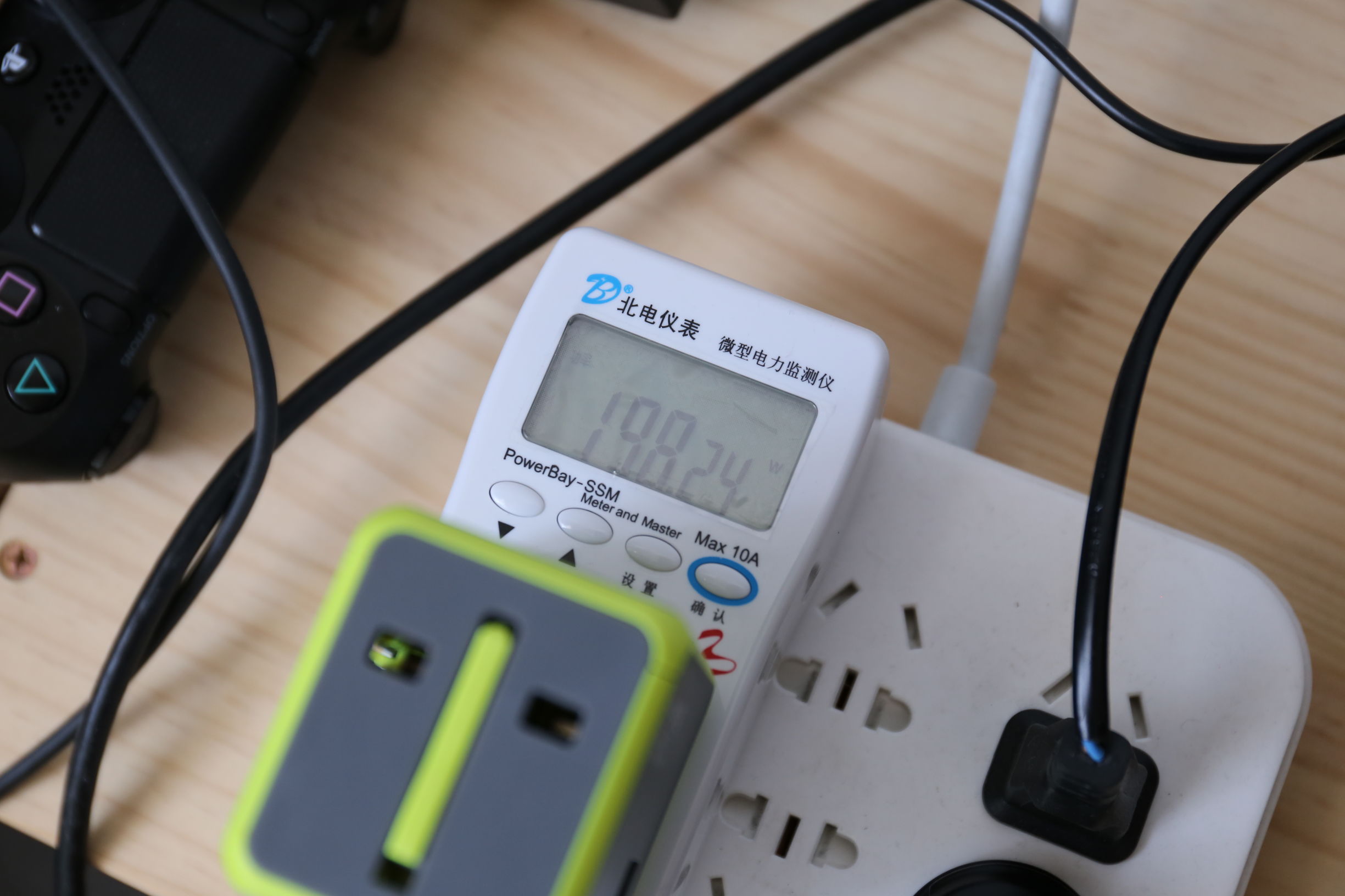

开启Radeon Chill后，静止的时候，功耗也从409瓦减低到198瓦，减低了一半的功耗！也是非常的可观了。

功能3：HBCC显存扩展

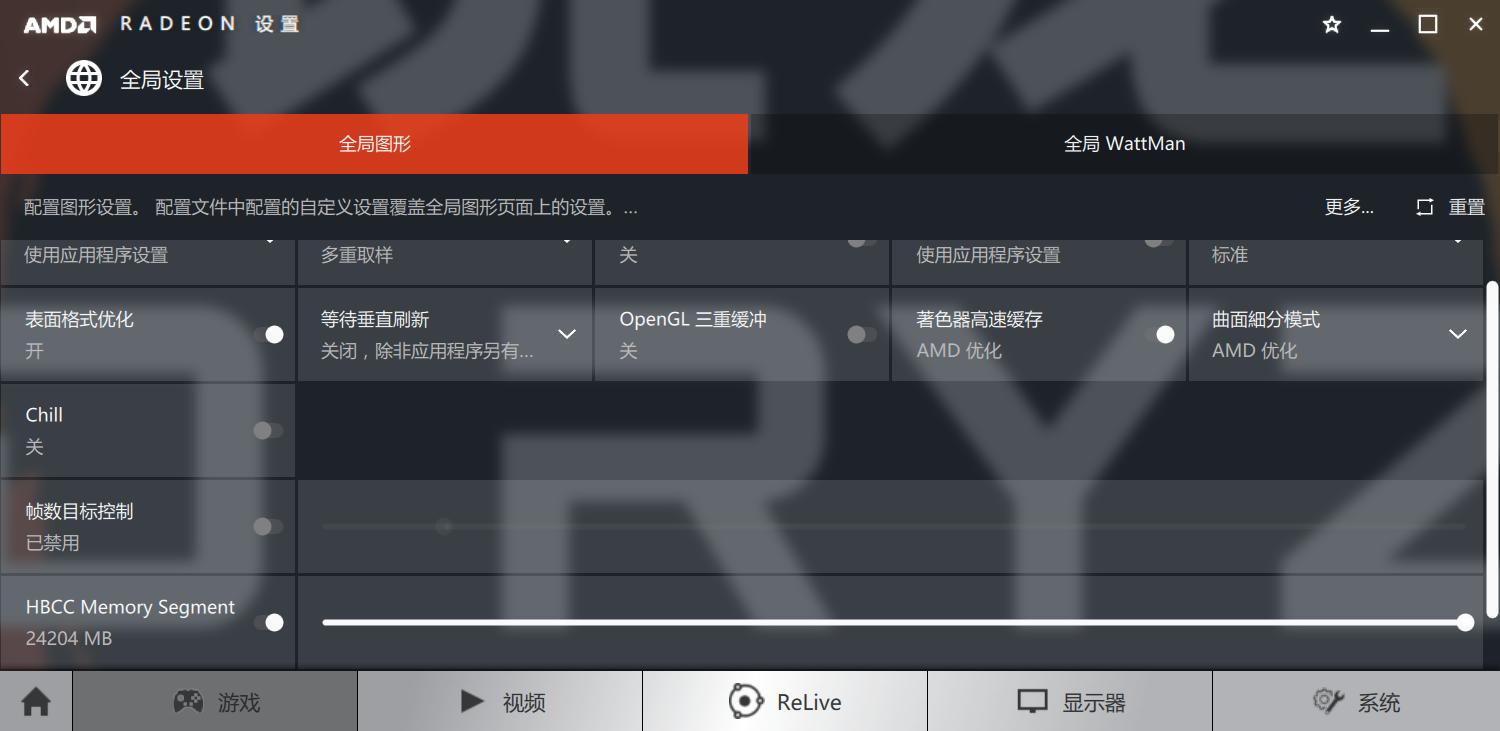

这个功能也能够从驱动中开启，而且是Vega独有的技术。这个功能可以将自己系统的内存，转换为显卡的高速缓存，你可以在驱动中选择你希望把多少系统内存转换为显卡的高速缓存。有了这个功能，在应付超高分辨率、或者图片以及视频处理的时候，就不需要担心显存不够的问题了。

最多功能的次时代显卡

用这个名称来说明Radeon RX Vega 64显卡是最适合不过了。它给你提供的性能，是处于GTX1080这样的旗舰显卡的性能，从性能层面上说，Radeon RX Vega 64显卡。不过在Vega核心的内部设计上，我们明显能看到它有着更远的目光——下一代计算单元、几何引擎、像素引擎以及高宽带缓存都为Radeon RX Vega 64显卡未来的发展打下了基础、它更能够适应我们日益增长的计算性能需求。

我相信，按照AMD一贯的驱动优化功底，在经过AMD驱动与游戏优化之后，这一显卡更是能够在很多地方有着更加优秀的表现——比如更加突出的游戏性能、更优秀的能耗控制。

此外，Radeon RX Vega 64显卡的Vega核心，让这一张显卡充满无数的可能，包括FreeSync、Radeon Chill、HBCC在内的各种功能，让这张显卡背负的不仅仅是“显示”的使命，他带给用户的，是舒服的、省心的、强大的体验。为了这些功能而买一张Radeon RX Vega 64显卡，值得；因为有着旗舰性能而购买这张显卡，值得；同时因为这两大因素而购买这张显卡，更值得。Radeon RX Vega 64显卡只是一个开始，只是次时代架构的开荒者。
