串口中断发送和接收数据代码思路 (串口中断接收发送数据代码)

上节分享了定时器的综合应用实例程序，其他的视频课程的代码相对都比较简单，就不再单独的贴出了（如果有需要分享的，可以单独留言具体的视频课程的标题，后续再做相关的分享）。从本节开始，陆续分享关于串口通信的一些代码，这也是部分网友一直私信要求分享的，当然也是基于串口的重要性。比如我们平时在程序的调试过程中，经常使用串口来进行相关的调试，打印一些信息或数据到上位机，以便观察和判断程序的逻辑功能是否符合预期。另外在设备和设备之间，设备和上位机之间进行通信时，串口也是一个重要的外设，因此，掌握了串口相关的功能，可以说，单片机的入门就差不多了。本节代码对应的视频课程为：串口发送一串数据到上位机及Printf串口输出重定向的实现，视频链接为：https://www.ixigua.com/6842637474208940548。本节视频课程主要是介绍了如何实现printf重定向到串口的问题，感兴趣的同学可以翻看相关的视频了解具体的实现讲解，也可以直接参考下面的代码，进行相关的调试测试。需要注意的是使用ptintf重定向，格式化输出时，会增加代码的容量，效率不高，一般主要用于调试过程，调试完成后，可以注释掉相关的代码，如果是用于串口的通信，则不建议直接使用printf，可以自己编写相应的串口发送程序代码来实现具体的功能。另外需要注意的是，如果用于串口的数据通信，单片机的晶振最好选择11.0592MHz，因为用该晶振时，波特率计算时，定时器的初值是整数，不存在累积的传输误差。话不多说，下面是具体的代码实现，分为main.c和uart.c。

//main.c
/*********************************************
程序功能：printf串口输出重定向
         配置串口，遵循“9600，N，8,1”。
         波特率：9600bps @11.0592MHz
         无校验位：N
         数据位：8
         停止位：1
***********************************************/
#include <reg51.h>
#include "delay.h"
#include "uart.h"

void main()
{
	unsigned char dat = 88;//格式化输出测试用
	unsigned int dat2 = 1250;//格式化输出测试用
	float dat3 = 12.5;//格式化输出测试用
	UartInit();//串口初始化
	while(1)
	{
		printf("Hello World\r\n");
		printf("dat = %bu\r\n",dat);
		printf("dat2 = %u\r\n",dat2);
		printf("dat3 = %f\r\n",dat3);
		DelayXms(2000);
	}
}

//uart.c
#include "uart.h"

//串口初始化，可借助视频中提到的工具进行配置
void UartInit(void)		//9600bps@11.0592MHz
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x50;		//8位数据,可变波特率
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}

//串口发送一个字节数据
void sendByte(unsigned char dat)
{
	SBUF = dat;
	while(!TI);
		TI = 0;
}
//串口发送字符串
void sendString(unsigned char *dat)
{
	while(*dat != '\0')
	{
		sendByte(*dat++);
	}
}

char putchar(char c)
{
	sendByte(c);
	return c;
}

//uart.h
#ifndef __UART_H__
#define __UART_H__

#include <reg51.h>
#include <stdio.h>

void UartInit(void);
void sendByte(unsigned char dat);
void sendString(unsigned char *dat);

#endif

//delay.c
#include "delay.h"

/************************************
函数名：DelayXms
功  能：毫秒级延时函数
参  数：unsigned int  （1 - 65535）
返回值：无
**************************************/
void DelayXms(unsigned int xms)
{
	unsigned int i,j;
	for(i = xms;i>0;i--)
		for(j = 124;j>0;j--);
}

//delay.h
#ifndef __DELAY_H__
#define __DELAY_H__

void DelayXms(unsigned int xms);

#endif

仿真的效果图如下：

注意，如果使用的是proteus仿真的话，可以使用仿真工具虚拟终端进行测试，也可以安装虚拟串口软件，借助虚拟串口进行和上位机进行通信测试。具体的虚拟串口的使用，视频课程中有具体的介绍，可以打开视频进行了解。

proteus仿真测试效果

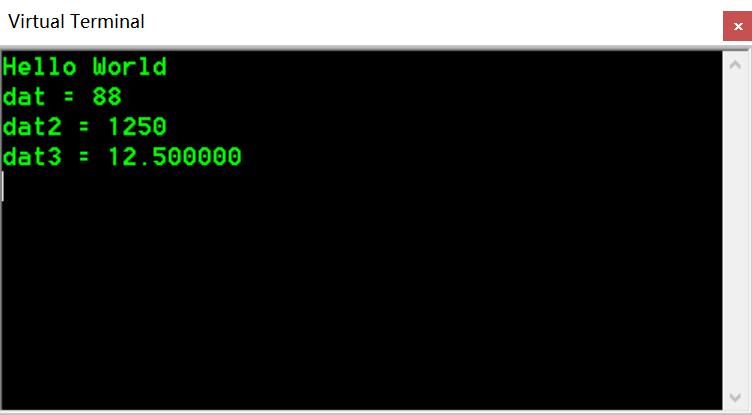

虚拟串口终端

借助虚拟串口和上位机串口助手进行通信测试

代码仅供有需要的同学参考，有问题可以留言交流。感谢关注，后续会继续分享课程视频的相关代码。
