直升机机载电子设备TR800RM VHF无线电台工作原理-A
直升机机载电子设备TR800RM VHF无线电台虚拟化仪表试验器设计-2
编写:贺军
TR800 VHF无线电台是“THOMSON-CSF”公司的产品。
TR800 VHF甚高频语音通信收发器型号分类：
-TR800A（插件控制单元）-版本A和B版，
-TR800AR（集成接口单元-遥控）C，
-TR800RM（远程控制面板和通过前面板的连接）-D版和E版，
TR800 VHF无线电台系列均提供给飞机安装用，它们执行空对地和空对空的甚高频调幅话通信。
118.000至143.975MHz频率为版本A、B、C的甚高频调幅话通信。
116.000至149.975MHz频率为版本（D和E的甚高频调幅话通信。
TR800 VHF无线电台系列相邻的通道间距为25kHz。
注：VHF收发器P/N：019-1825-101（版本D）与修订版P/N019-1825-102（版本E）之间的差异涉及一些变送器组件和一般接线图，修正版A涉及到合成器和调制器。
TR800RM（远程控制面板和通过前面板的连接）电台配置的遥控盒为“BC515”。
“直升机机载电子设备TR800RM VHF无线电台虚拟化仪表试验器”为检测TR800RM甚高频电台的试验器，由六个部件组成：
1）、机载电子设备试验综合控制器 1台
2）、无线电综合测试仪CMS-57 1台
3）、机载电子设备检测矩阵继电器交换箱 1个
4）、PJF-1型（TR800RM VHF无线电台）连接电缆 1条
5）、PJF-2型（TR800RM VHF无线电台）连接电缆 1条
6）、50欧50W姆负载 1个
“直升机机载电子设备TR800RM VHF无线电台虚拟化仪表试验器”组成如图所示。

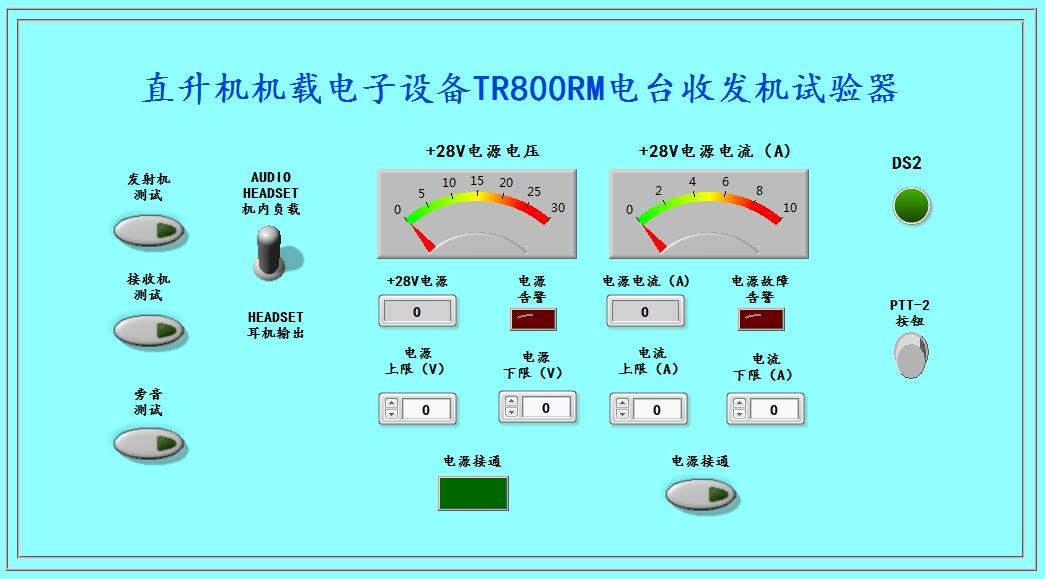

“直升机机载电子设备TR800RM VHF无线电台虚拟化仪表试验器”显示屏幕如图所示：
直升机机载电子设备TR800RM VHF无线电台工作原理-A
1、概述：
（a）、该设备的用途:
甚高频语音通信收发器型号：
-TR800A（插件控制单元）-版本A和B版，
-TR800AR（集成接口单元-远程控制）版本C，
-TR800RM（遥控面板并通过前面板连接）-版本D和E，
均用于提供飞机安装。
它们使用118.000至143.975MHz频段（版本A、B、C）和116.000至149.975MHz频段（版本（版本D和E）中的调制通信功能执行空对地和空对空的甚高频振幅通信联络功能。相邻通道间距为25kHz。
注：甚高频收发器P/N：019-1825-101（D版）与修订版P/N019-1825-102（E版）之间的区别涉及一些变送器组件部件和一般接线图，修正版A涉及合成器和调制器。
（b）、外形轮廓：

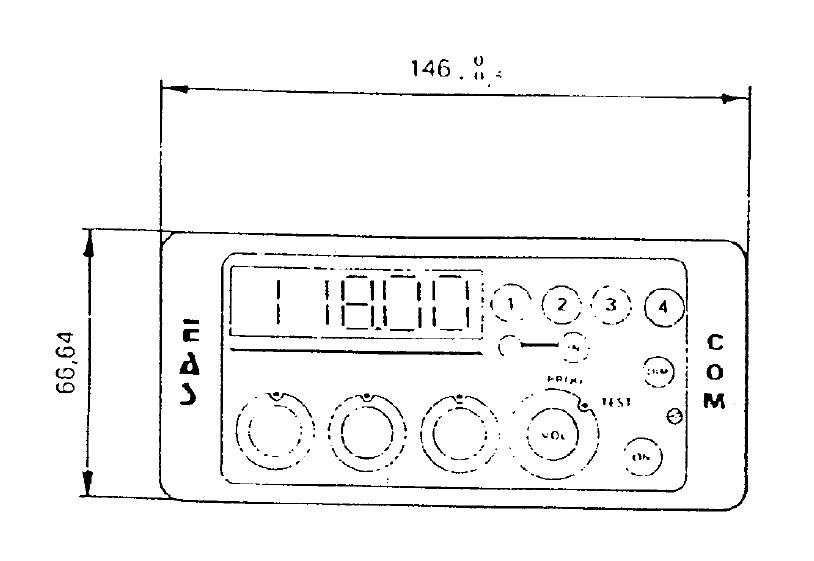

外形尺寸版本A和版本B（图1-A1）:
该设备已安装在一个标准格式的金属外壳中，前部分包括操作收发器所需的所有控制和显示功能。
外形尺寸版本A和版本B（图1-A2）:
一般特征
版本A和版本B的物理特征（图l-A）
(a)、尺寸：
- 宽度：146mm
- 高度：66.64毫米
深度:270毫米

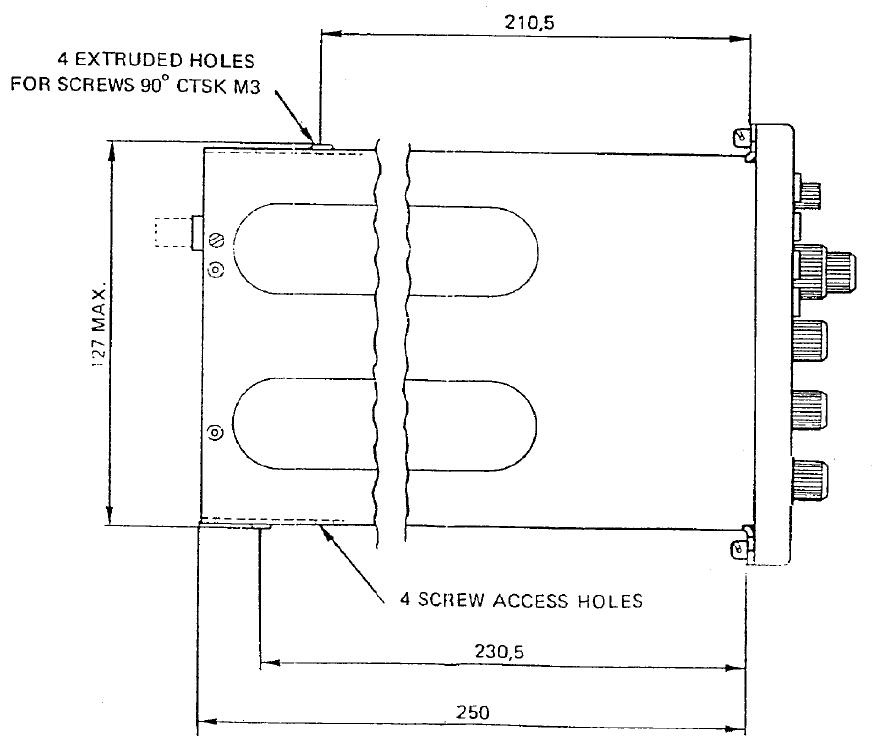

外形尺寸版本A和版本B（图1-A3）:
外形尺寸版本A和版本B（图1-A4）:

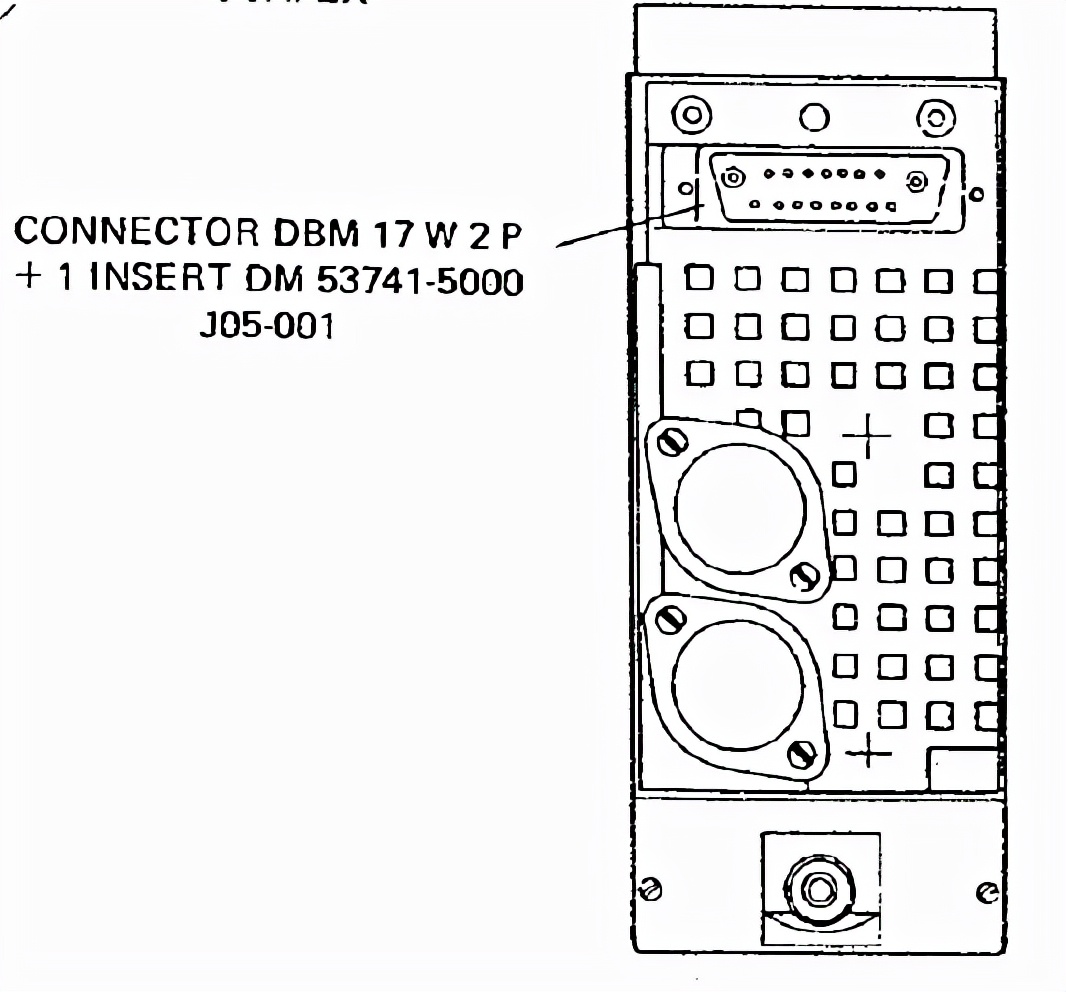

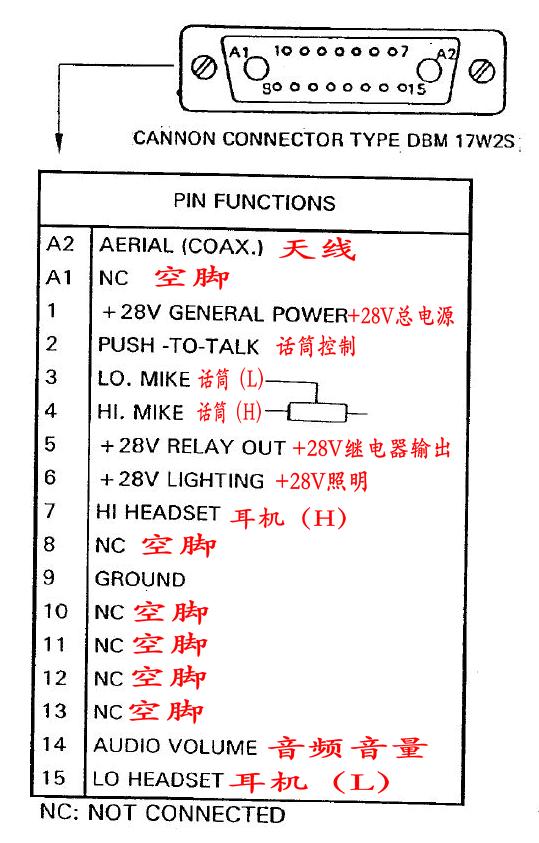

外形尺寸版本A和版本B（图1-A5），插头接线示意图:
后部配备了电气连接器，用于连接相关设备和飞机电源系统（电源电压、设备和输入输出数据）。
互连通过安装架实现，TR800版本A和B是面板安装的设备，旨在使用甚高频天线进行操作。
这两个版本均由位于设备顶部的适用部件编号（取决于前面板照明类型）进行标识。
(c)、TR800AR简介：
版本C如图1B所示：

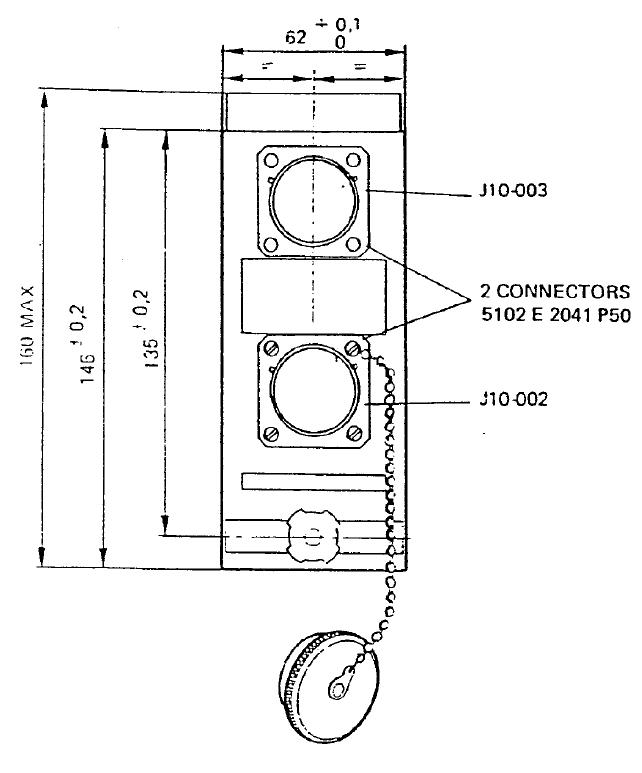

版本C如图1B-1：
该设备独立在标准金属外壳中。
前部分包括遥控单元的两个配合连接器和机架安装的凹槽旋钮。
位于前面板上的标签板提供了设备的零件号。

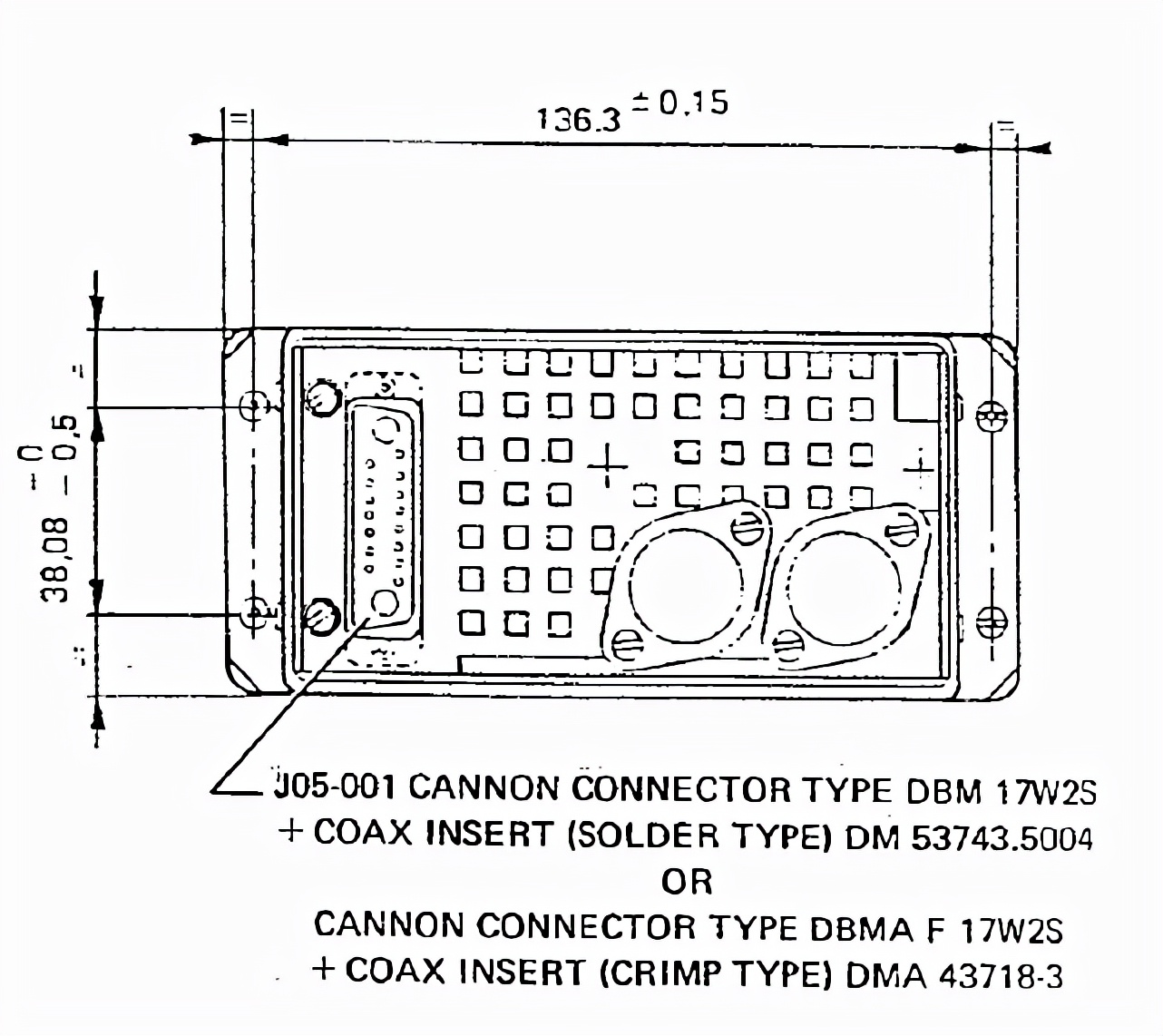

版本C如图1B-2：
通过安装架实现互连,TR800版本C被设计用于安装在飞机的航空电子舱内，并使用甚高频天线进行操作。
一般特征：
版本C的物理特征（图lB）
(a)、尺寸：
-宽度:62毫米
-高度:160毫米
深度:298毫米
(b)重量:-2.5 kg+10%

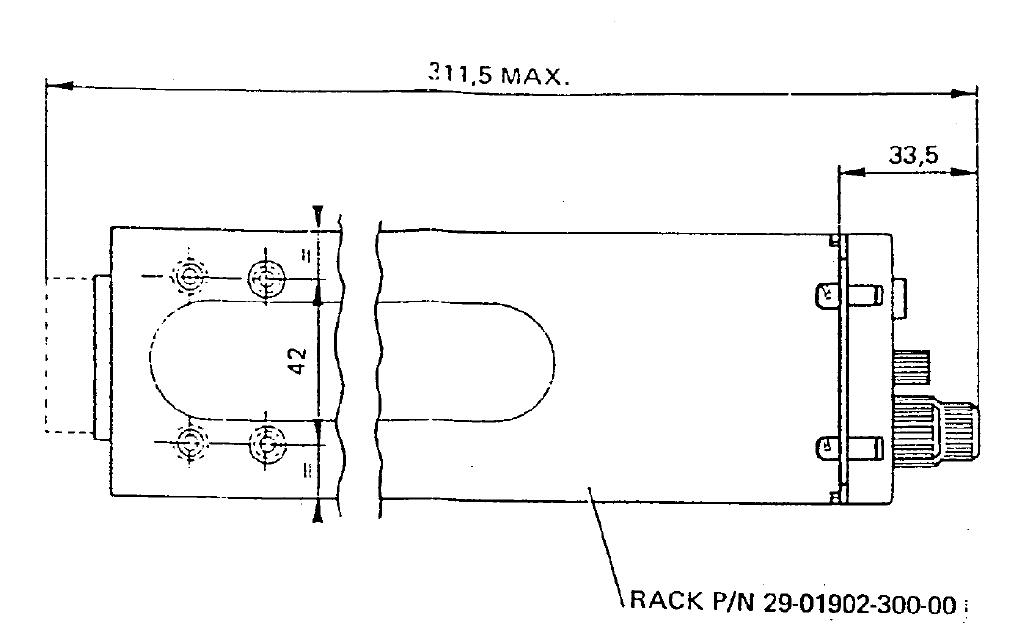

版本C如图1B-2：
后部配备了电气连接器，用于连接相关设备和飞机电源系统（电源电压、设备和输入输出数据）。

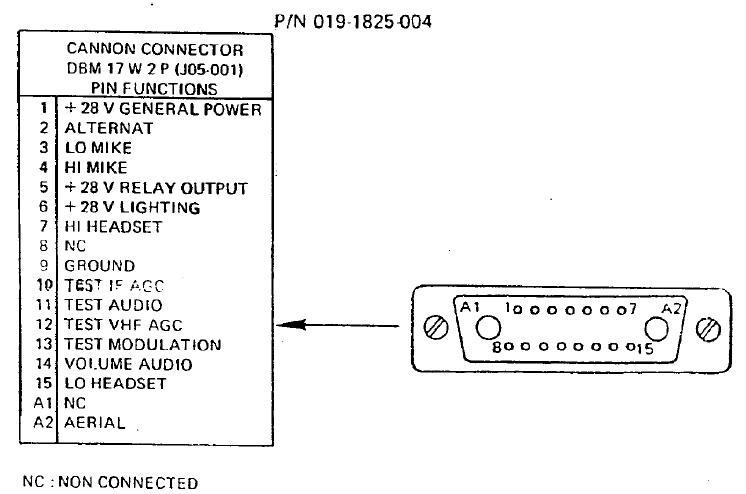

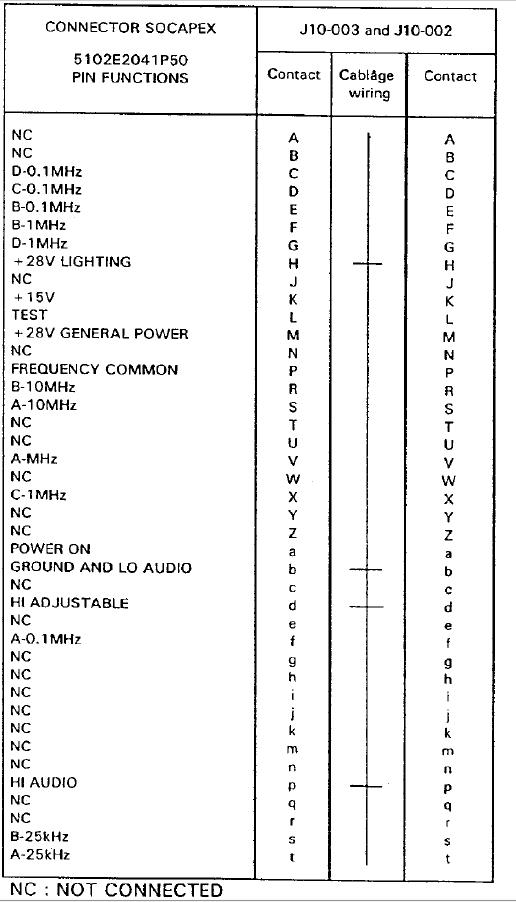

版本C如图1B-3：
版本C如图1B-4：
版本C如图1B-5：
(d)TR800RM简述：
该设备采用标准格式的金属外壳，前面板包括：
-遥控器和相关设备的配套接口。
-甚高频天线同轴电缆连接器。
-标签板。

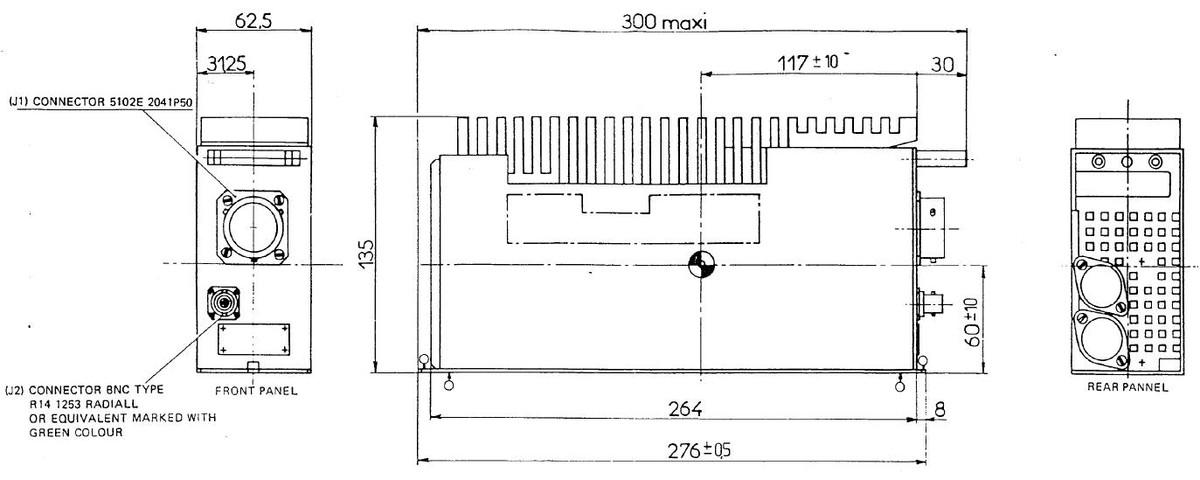

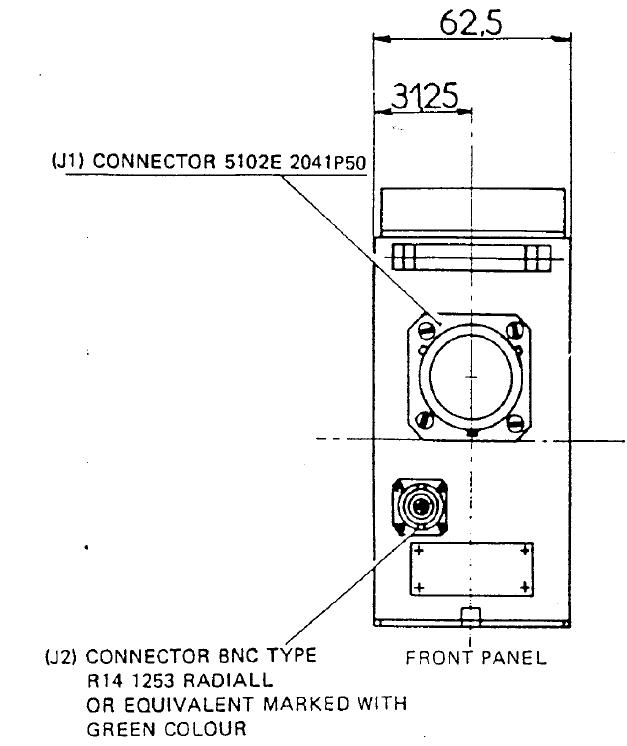

版本D和版本E如图1C-1所示：

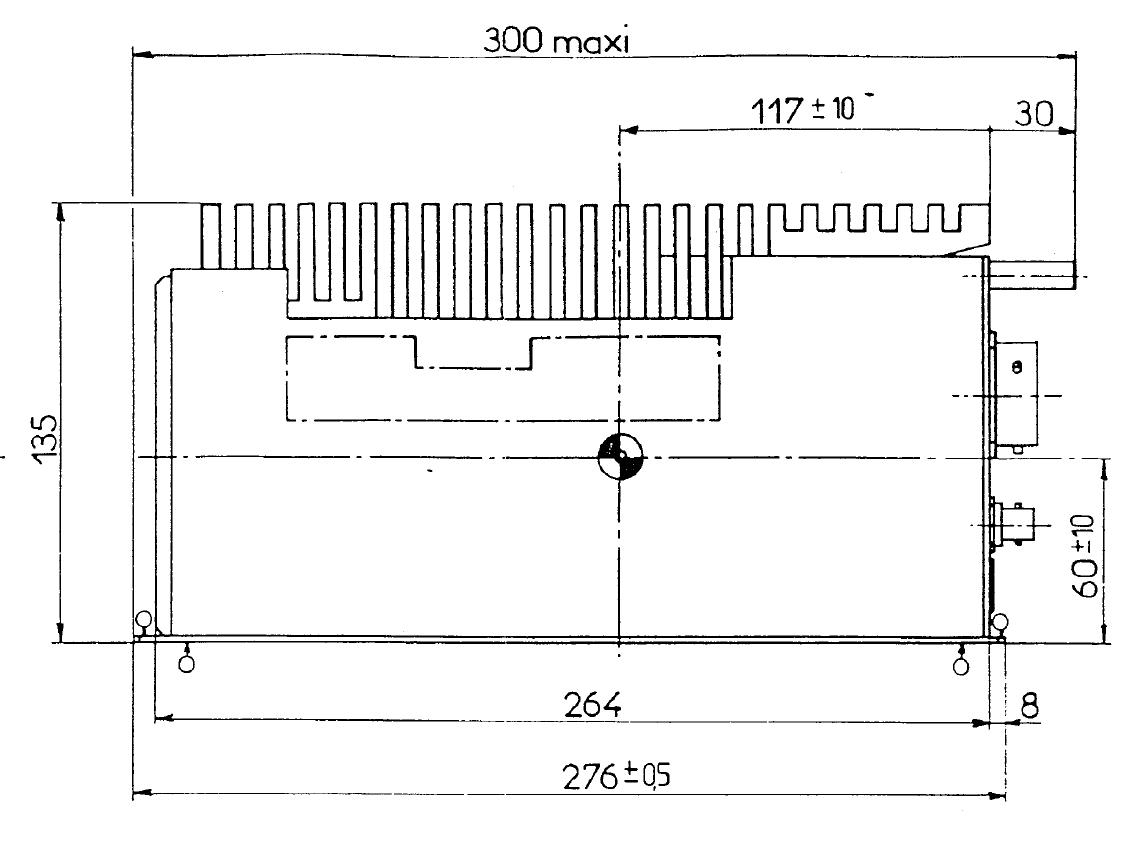

版本D和版本E侧视尺寸如图1C-2所示：

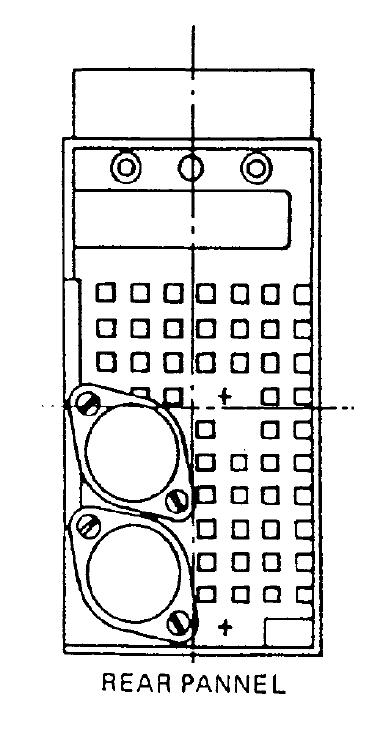

版本D和版本E后视如图1C-3所示：

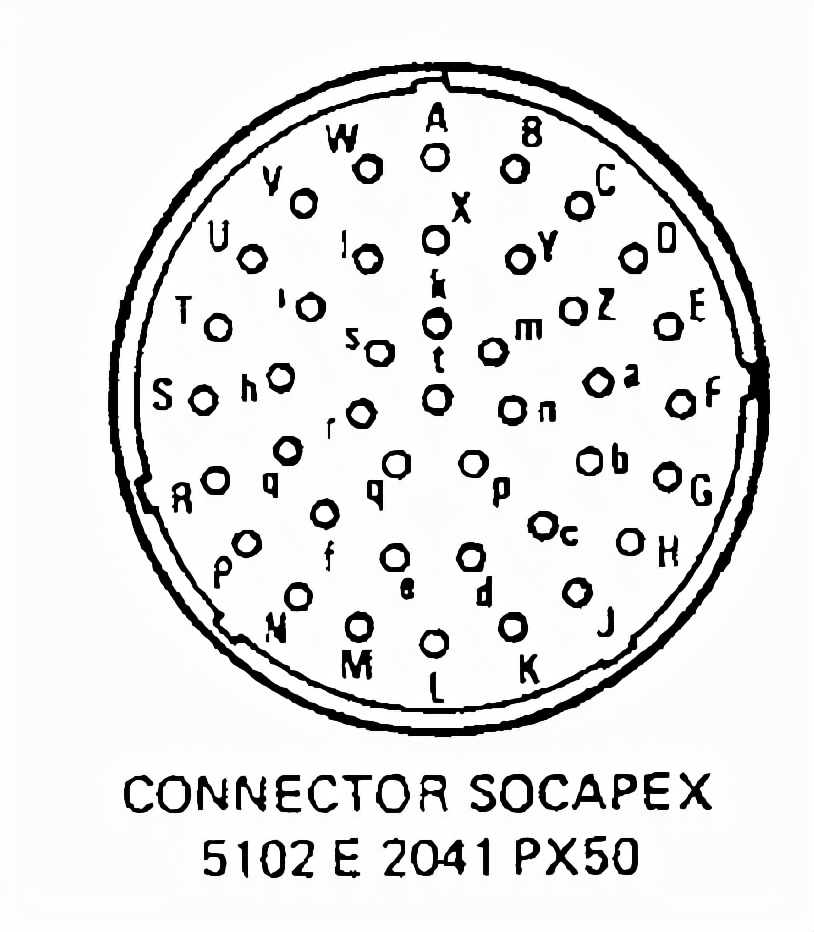

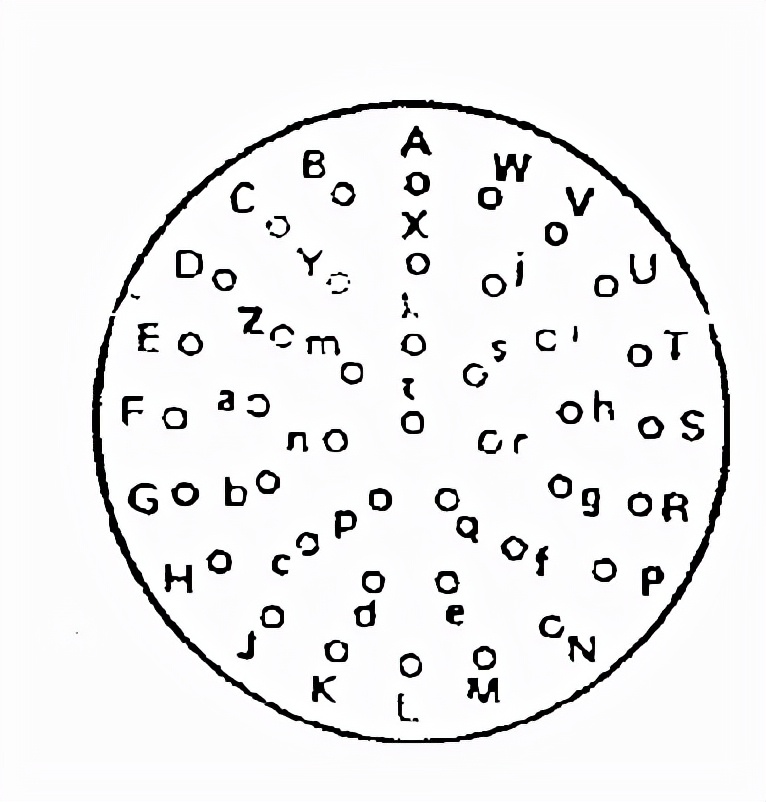

版本D和版本E连接飞机设备的插头接线编号如图1C-4所示：

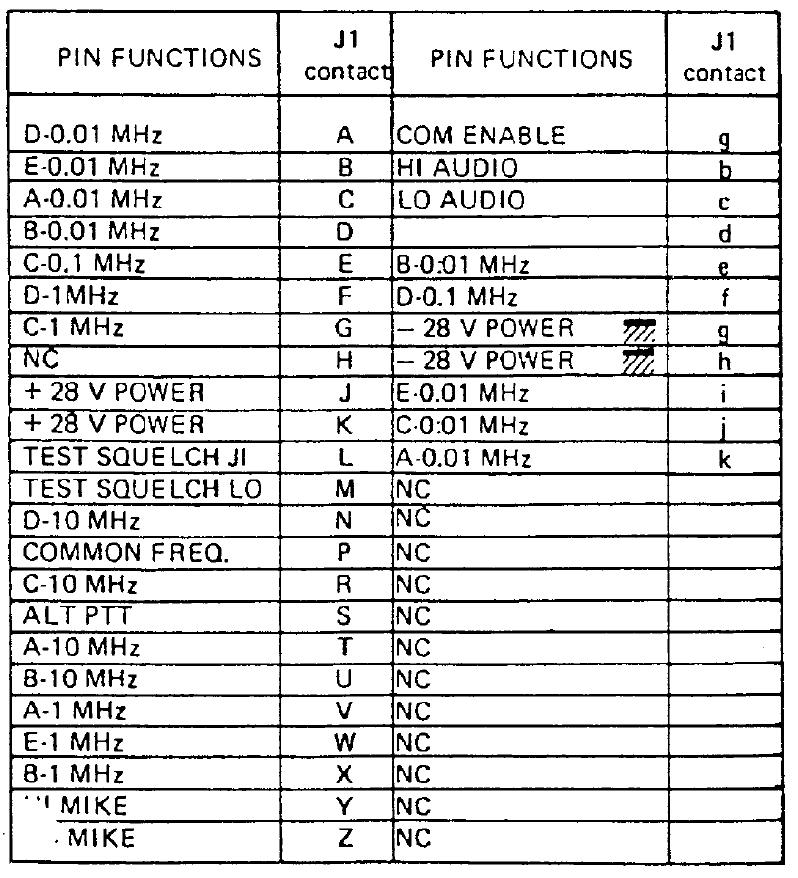

版本D和版本E接线端口插针引脚功能用途如图1C-5所示：
一般特征
版本D和E的物理特征（图1C）
(a)、尺寸：
-宽度:62.5毫米
-高度:135毫米
深度:276毫米
(b)重量:-2.5 kg+10%
注意：安装基板上的收发器固定装置嵌入在基板内。
(e)、一般特征
(1）、版本A和版本B的物理特征（图lA）
(a)、尺寸：
- 宽度：146mm
- 高度：66.64毫米
深度:270毫米
(b)重量:-2，9 kg+10%
(2）、版本C的物理特征（图lB）
(a)、尺寸：
-宽度:62毫米
-高度:160毫米
深度:298毫米
(b)重量:-2.5 kg+10%
(3）、版本D和E的物理特征（图1C）
(a)、尺寸：
-宽度:62.5毫米
-高度:135毫米
深度:276毫米
(b)重量:-2.5 kg+10%
