随着智能家居开始逐渐普及，室内使用的消费电子设备迎来了互联互助的阶段。此次将要拆解的小米米家电子湿温度计Pro支持搭配米家蓝牙网关使用，通过米家APP实现与家中空调、加湿器等设备联动，智能调节冷暖干湿；联动小米AI音箱，通过小爱同学快速播报时间和湿温度。
小米米家电子湿温度计Pro外观设计轻盈，支持上墙、上桌、上冰箱三种摆放方式。显示屏幕采用PMMA材质3D镜面弧度设计，观感简约时尚；屏幕支持时间、温度和湿度显示，拥有表情提醒，直观获取湿温度是否舒适。
小米米家电子湿温度计Pro内置高精度RTC时钟芯片，通电即可显示正确时间；搭载瑞士Sensirion传感器，精确感知湿温度细微变化，提供准确的湿温度信息。下面来看看这款产品的详细外观设计和内部配置吧~
一、小米米家电子湿温度计Pro开箱

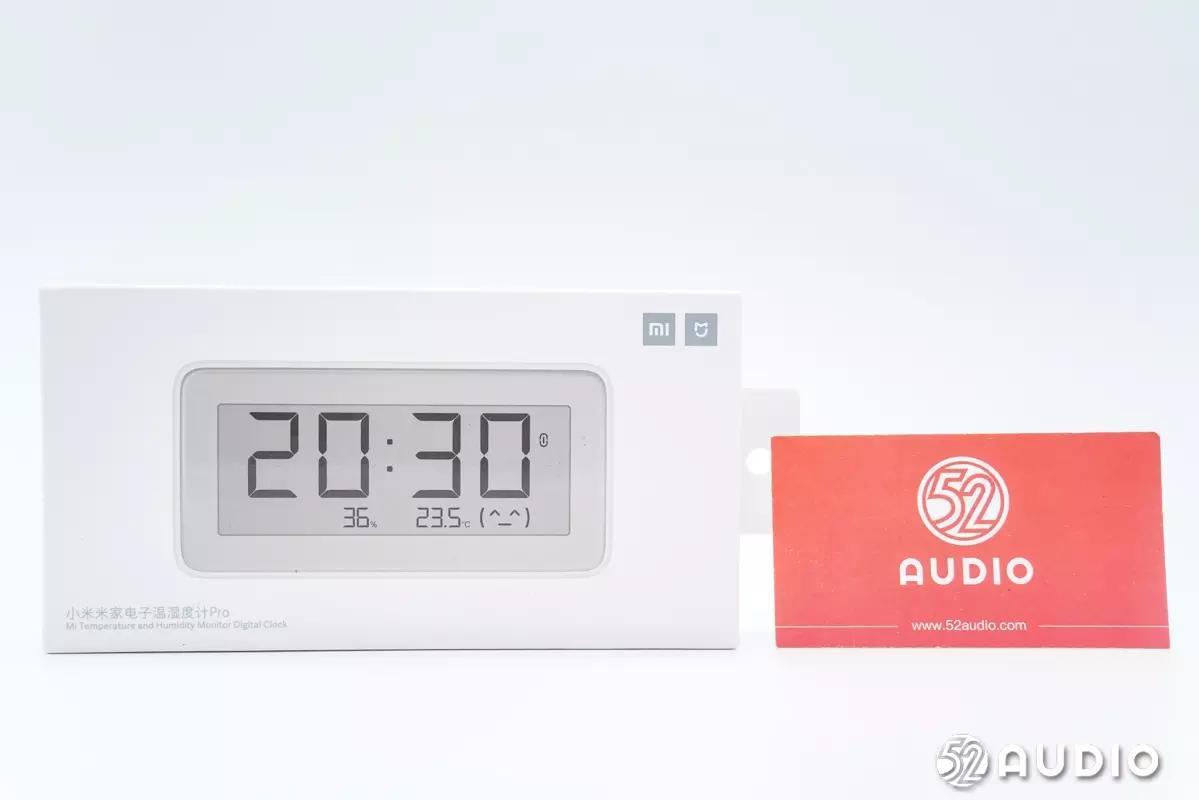

小米米家电子湿温度计Pro包装盒体积小巧，正面开窗可以看到内部湿温度计显示屏。还展示有小米、米家的品牌LOGO和产品名称。

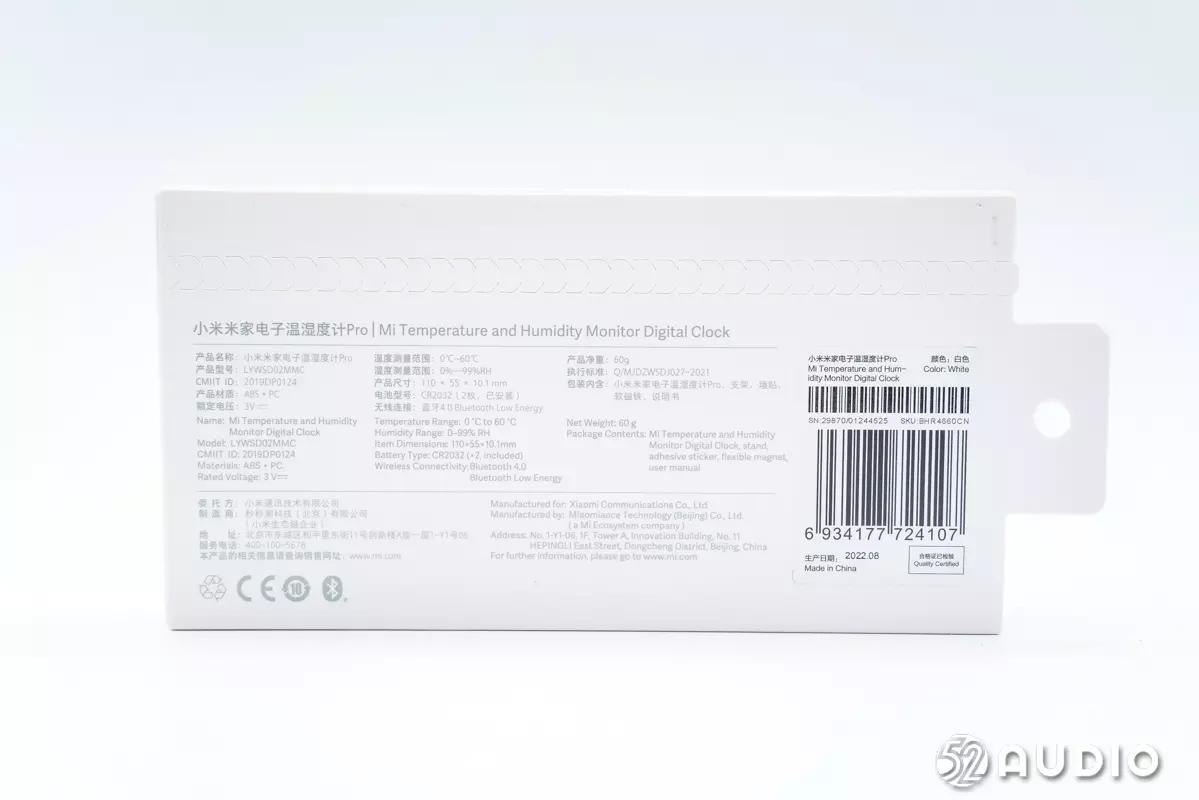

包装盒背面展示有产品的规格参数信息，产品名称：小米米家电子湿温度计Pro，型号：LYMSD02MMC，产品材质：ABS+PC，额定电压：3V，温度测量范围：0℃~60℃，湿度测量范围：0%-99%RH，无线连接：蓝牙4.0等。

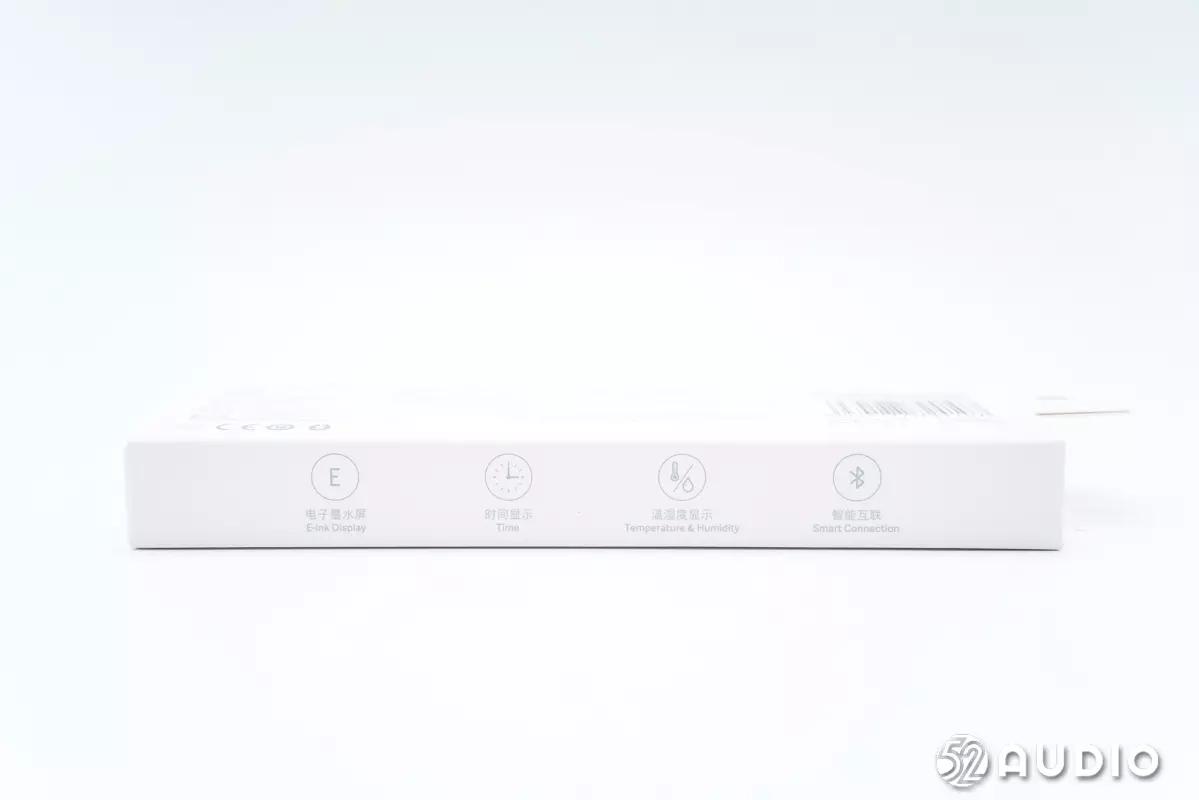

侧边图文介绍了产品特点：电子墨水屏、时间显示、湿温度显示、智能互联。

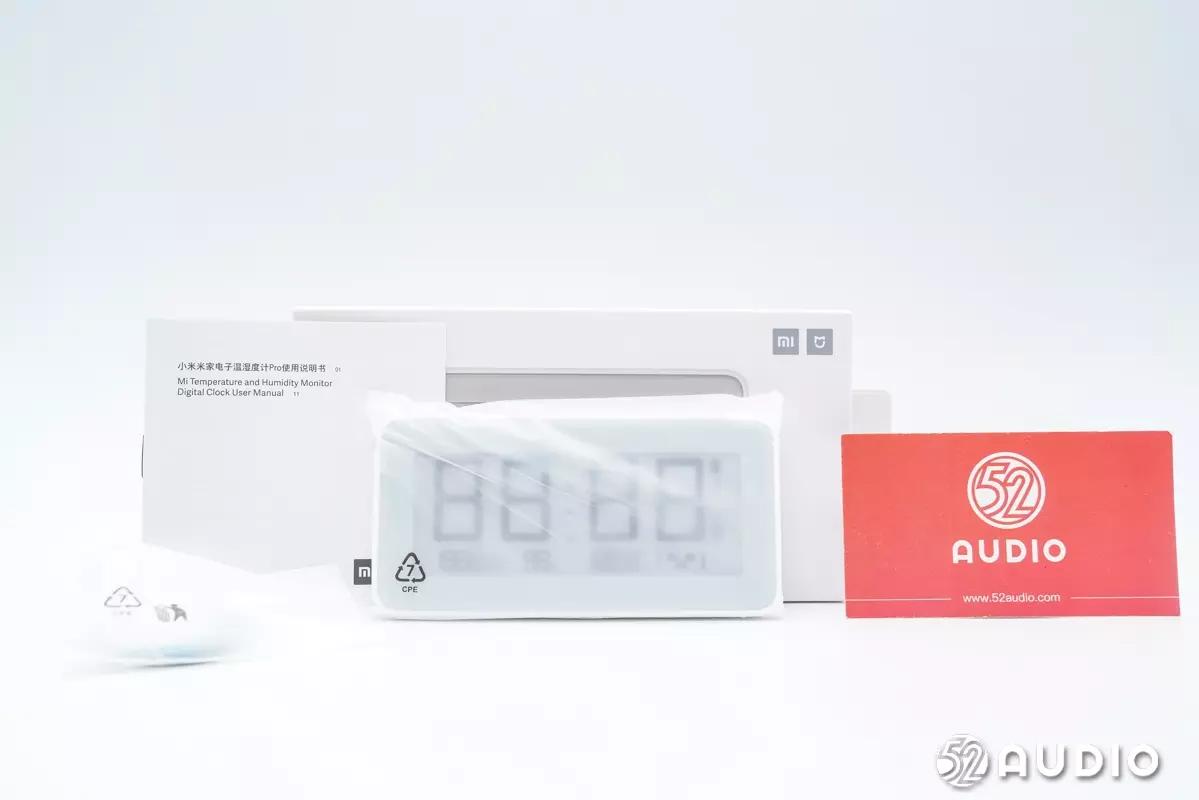

包装盒内部物品有小米米家电子湿温度计Pro、支架、墙贴、软磁铁和产品说明书。

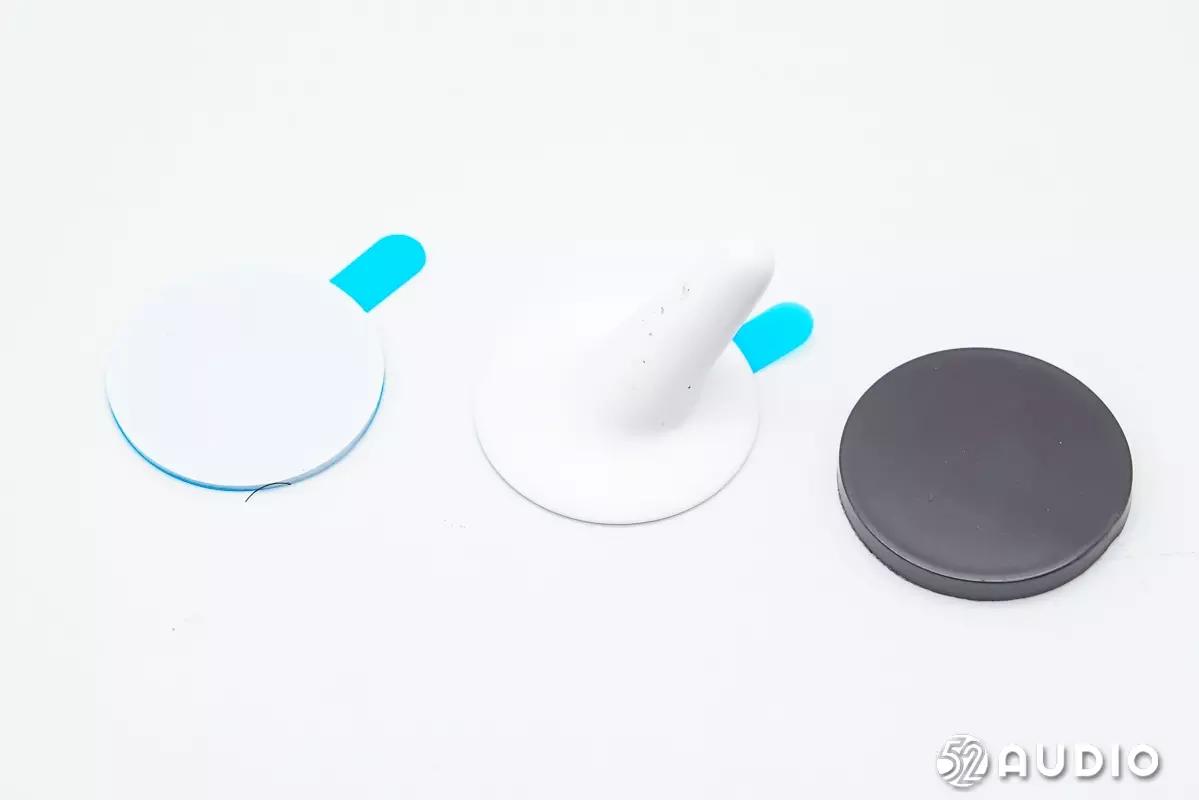

支架、墙贴、软磁铁配件，用于不同的摆放方式。
小米米家电子湿温度计Pro采用了圆角方形设计，浅灰色盖板和白色机身，观感简约时尚。

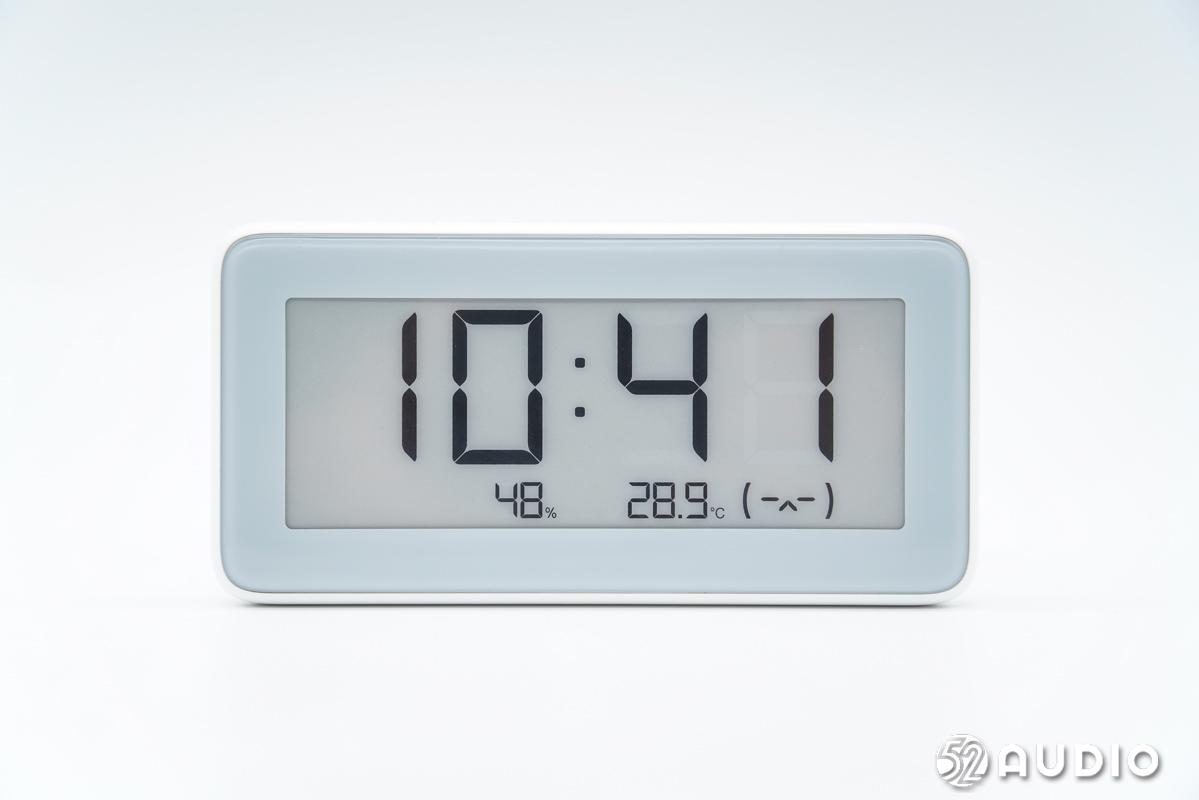

机身正面是PMMA材质3D镜面盖板，方形屏幕，支持时间、温度和湿度显示、蓝牙连接状态、充电状态指示，支持两种表情提醒。

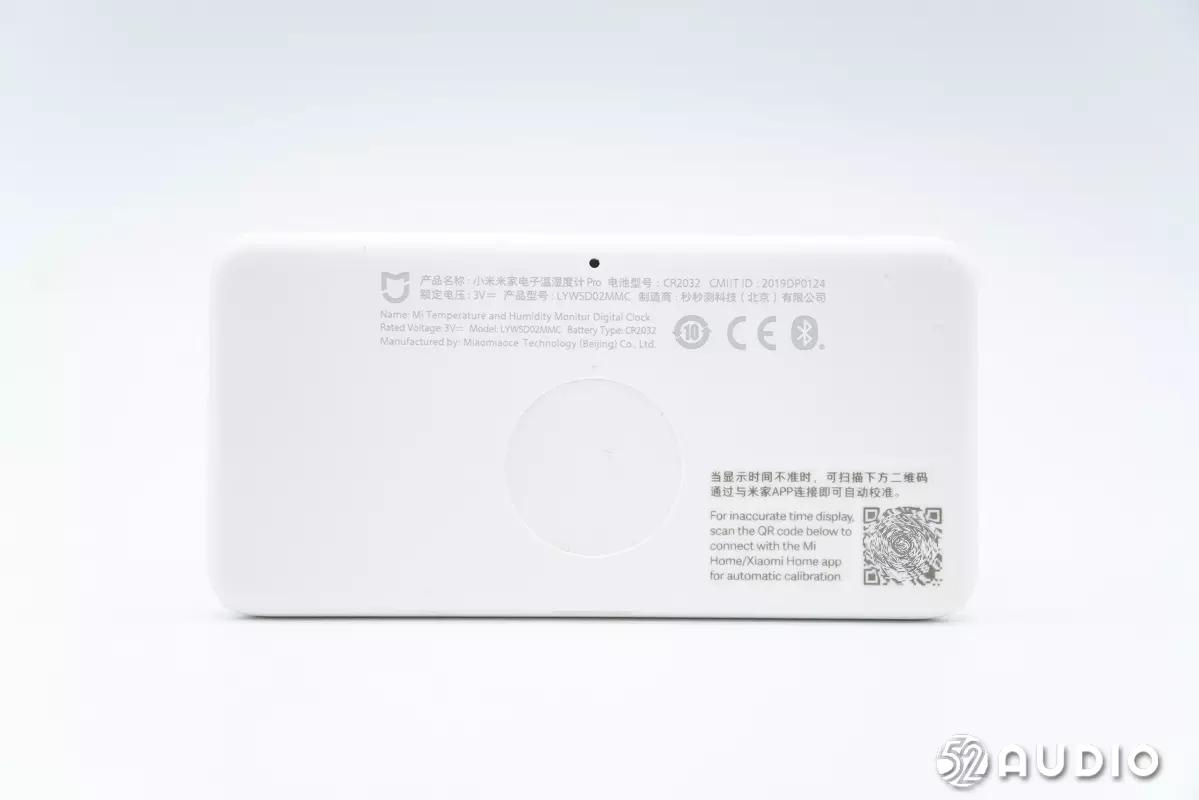

机身背部外观一览，中心设置有用于摆放固定的凹槽，上方有湿温度传感器开孔。机身丝印有产品参数信息和米家APP*载下**二维码，

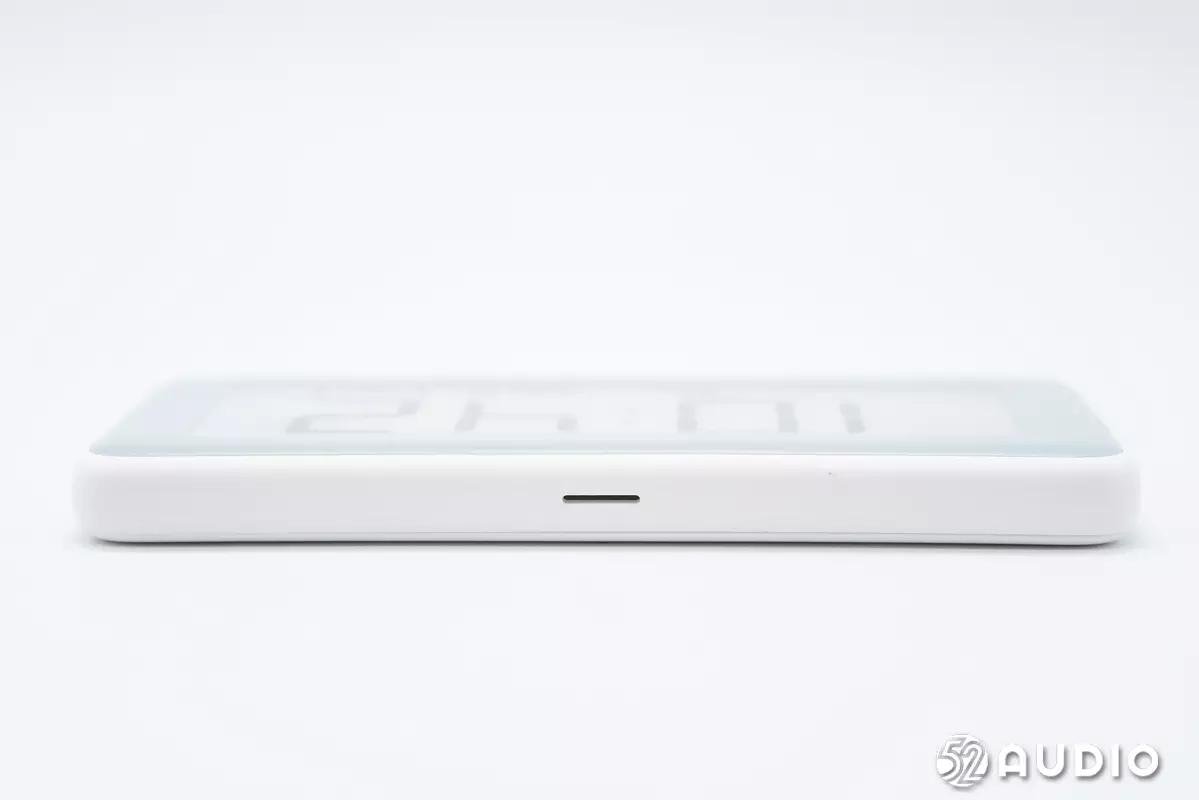

机身顶部气槽开孔，使空气流通，便于湿温度检测。

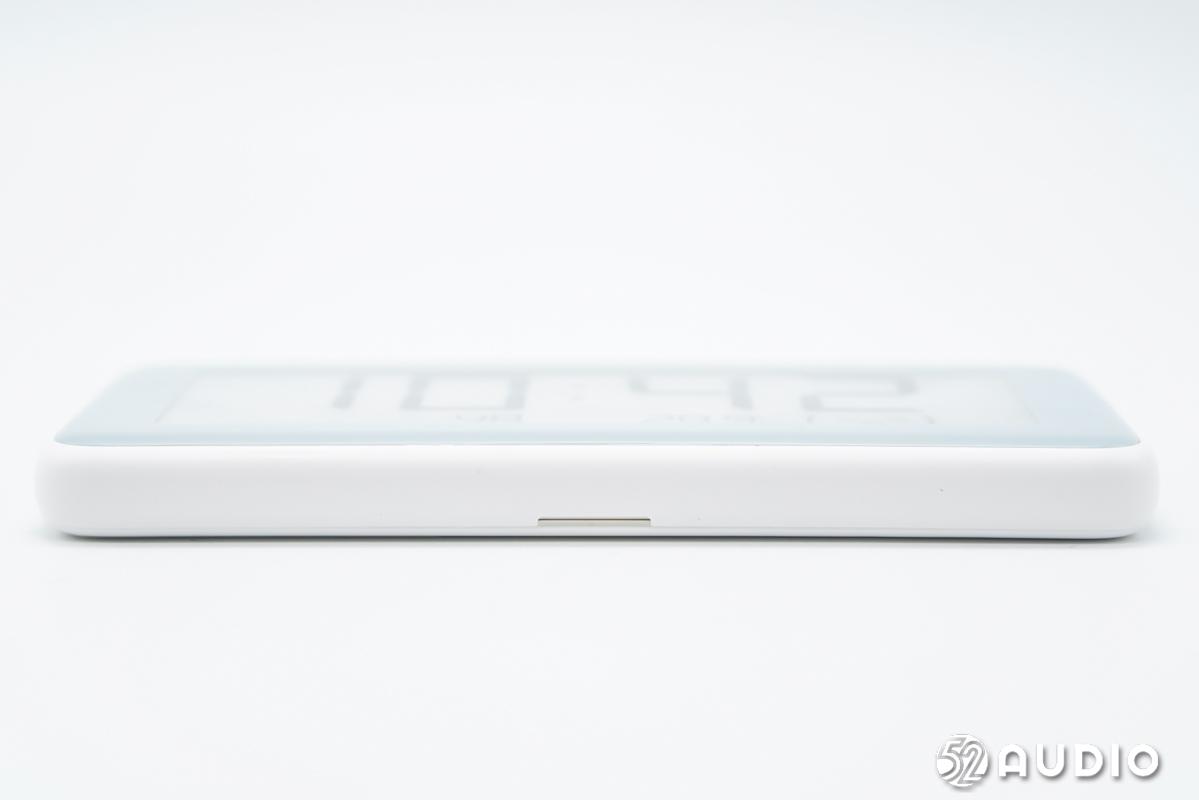

底部凹槽用于开启背部外壳更换电池。

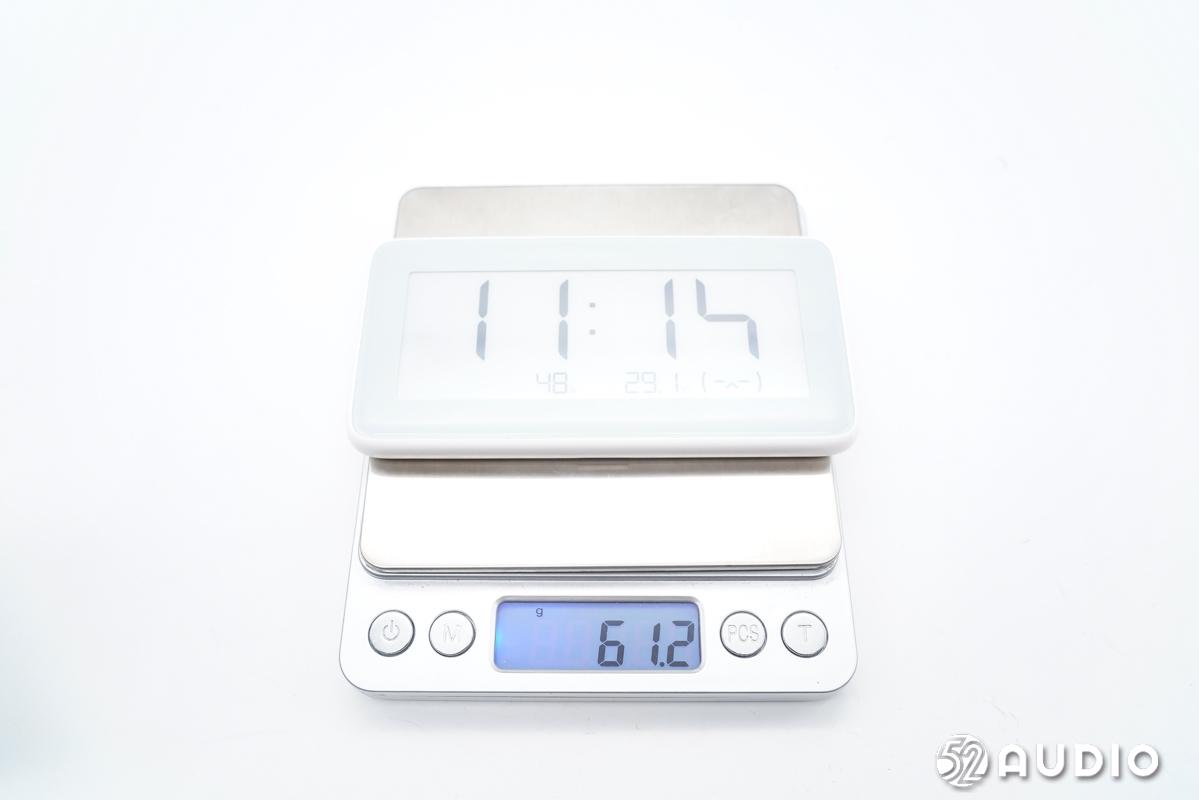

经我爱音频网实测，小米米家电子湿温度计Pro重量仅为61.2g，非常轻盈，便于各种方式摆放。

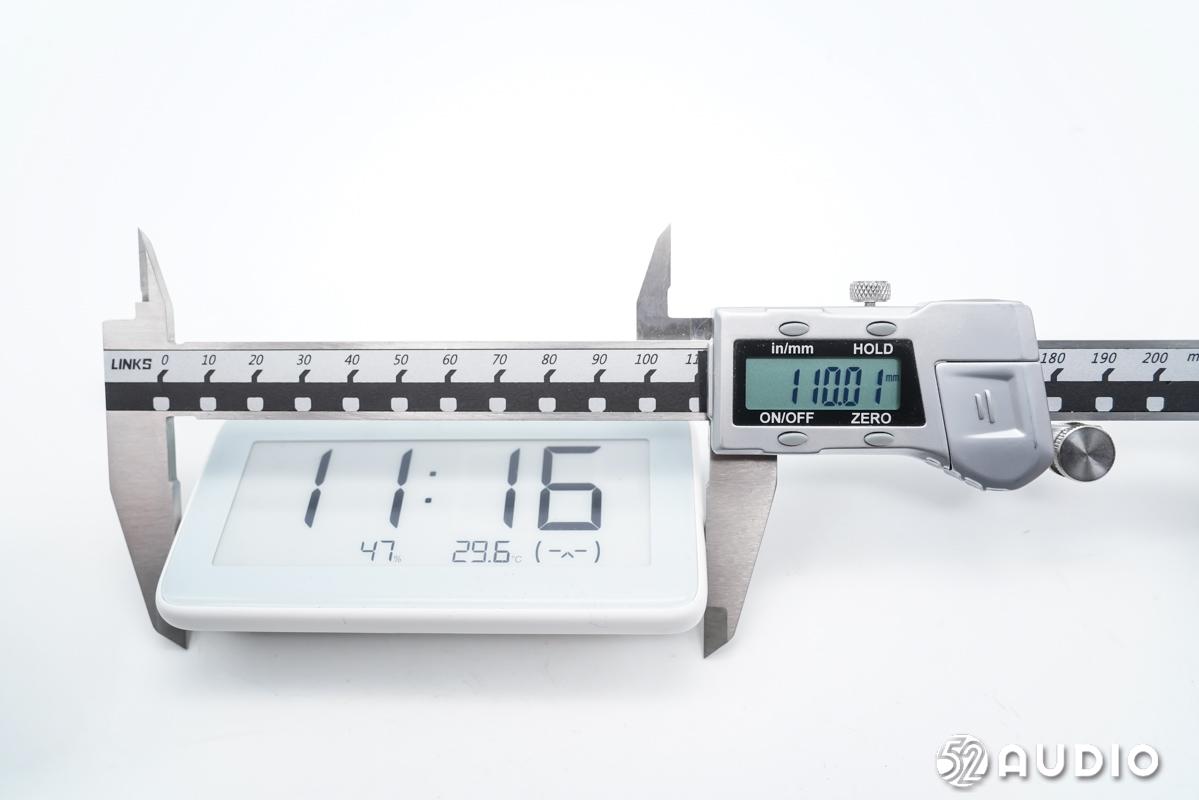

经我爱音频网实测，小米米家电子湿温度计Pro长度约为110mm。

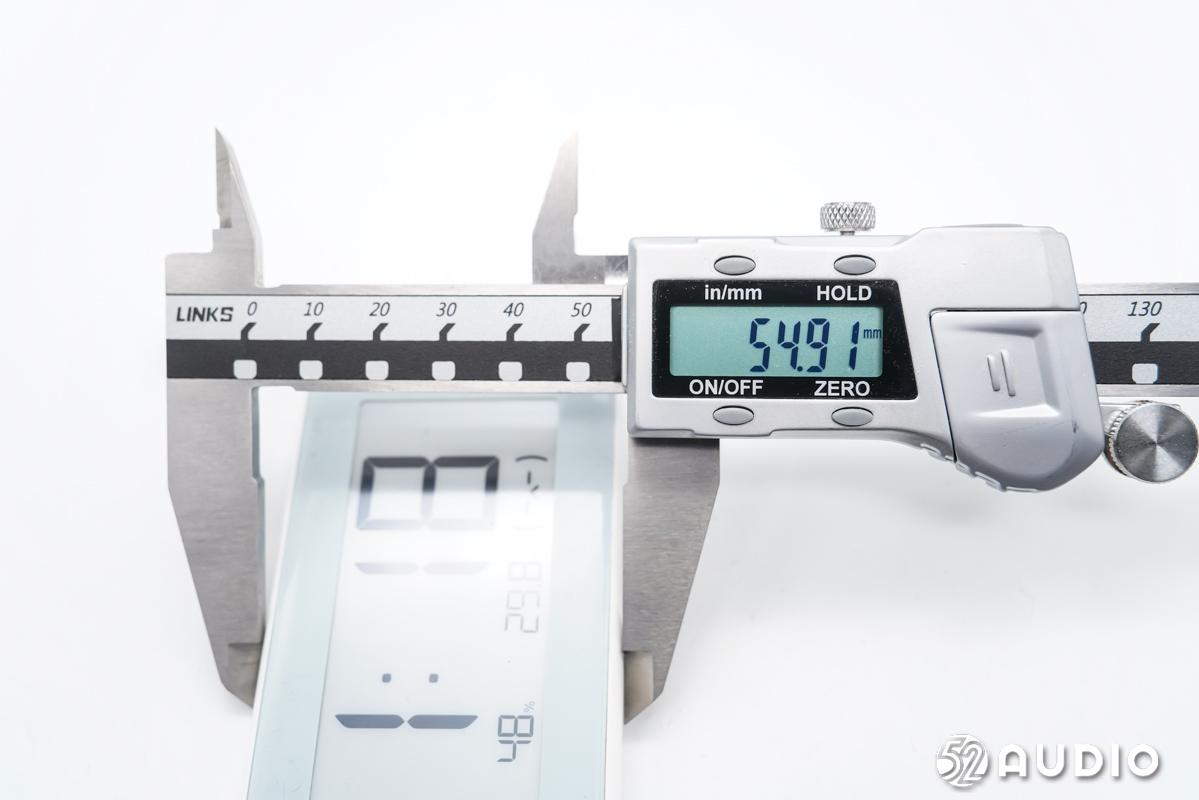

宽度约为55mm。

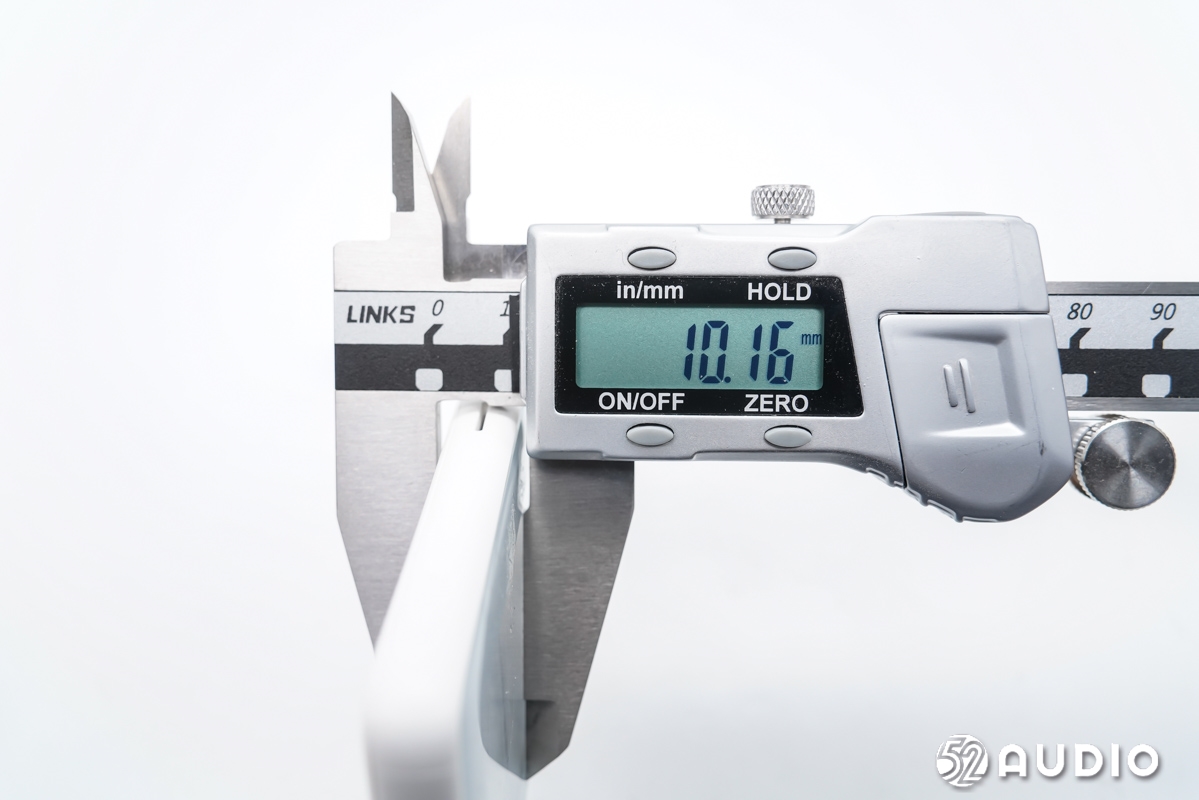

厚度约为10mm。
二、小米米家电子湿温度计Pro拆解
进入拆解部分，打开机身背部外壳。

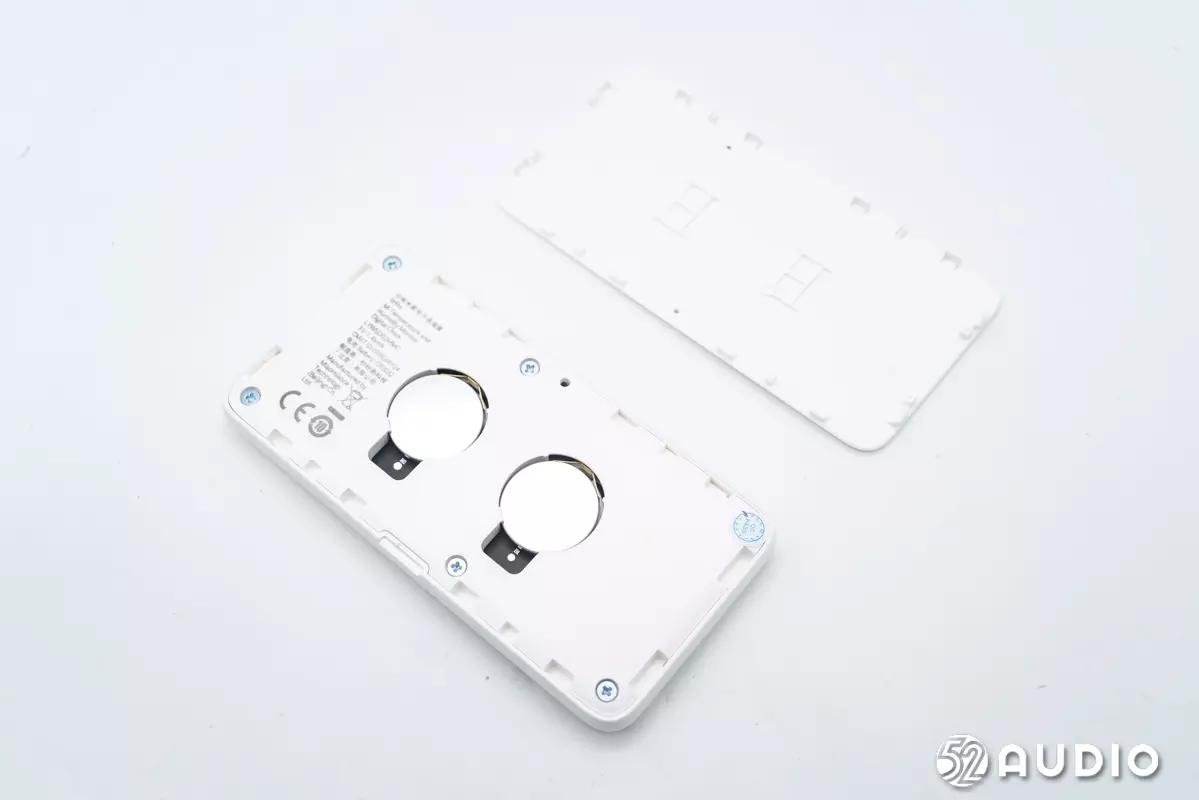

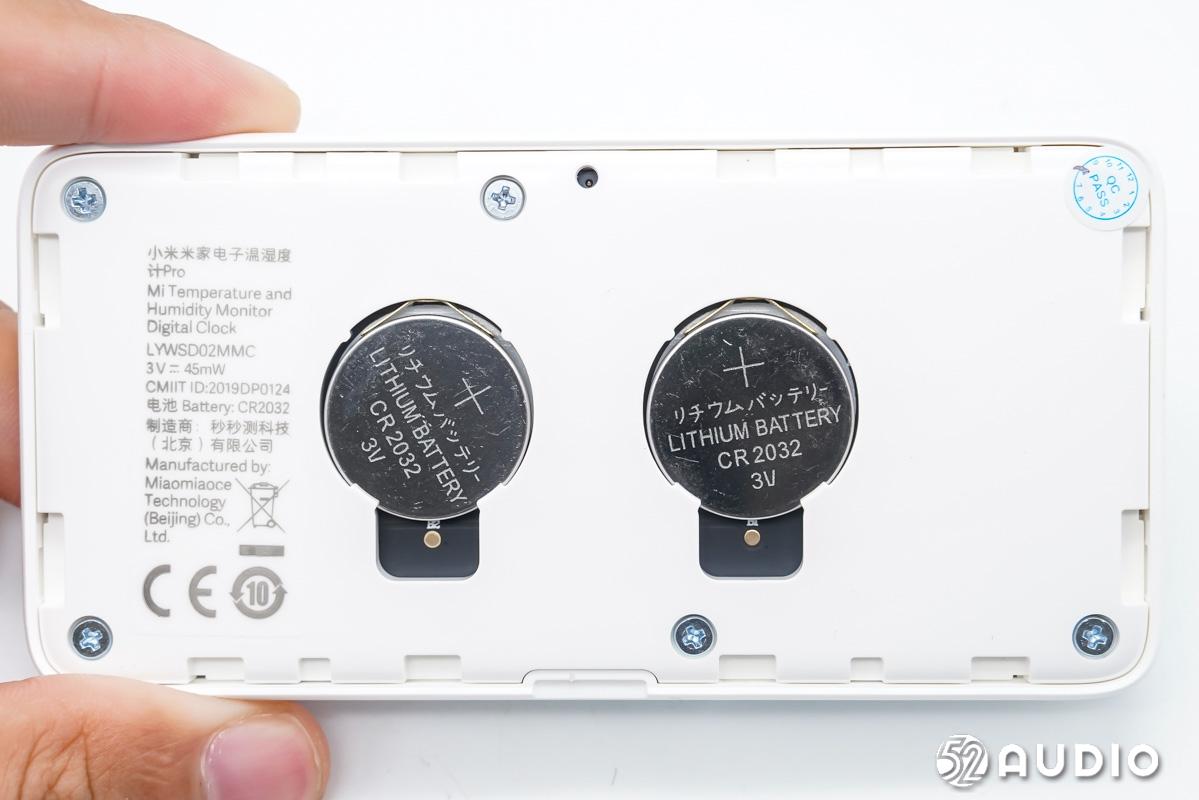

腔体盖板上设置有两颗纽扣电池，盖板上丝印有产品的参数信息，与包装盒上信息一致。

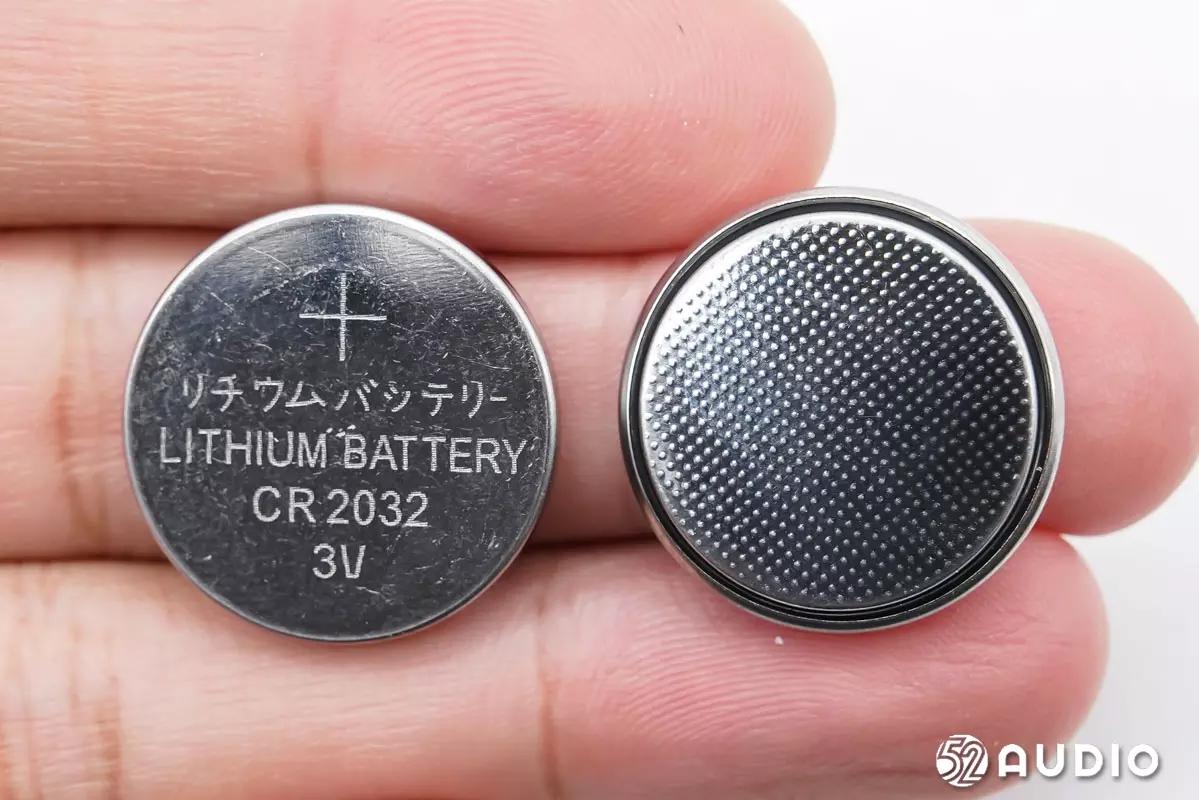

两颗纽扣电池为同一规格，型号CR2032，电压3V。

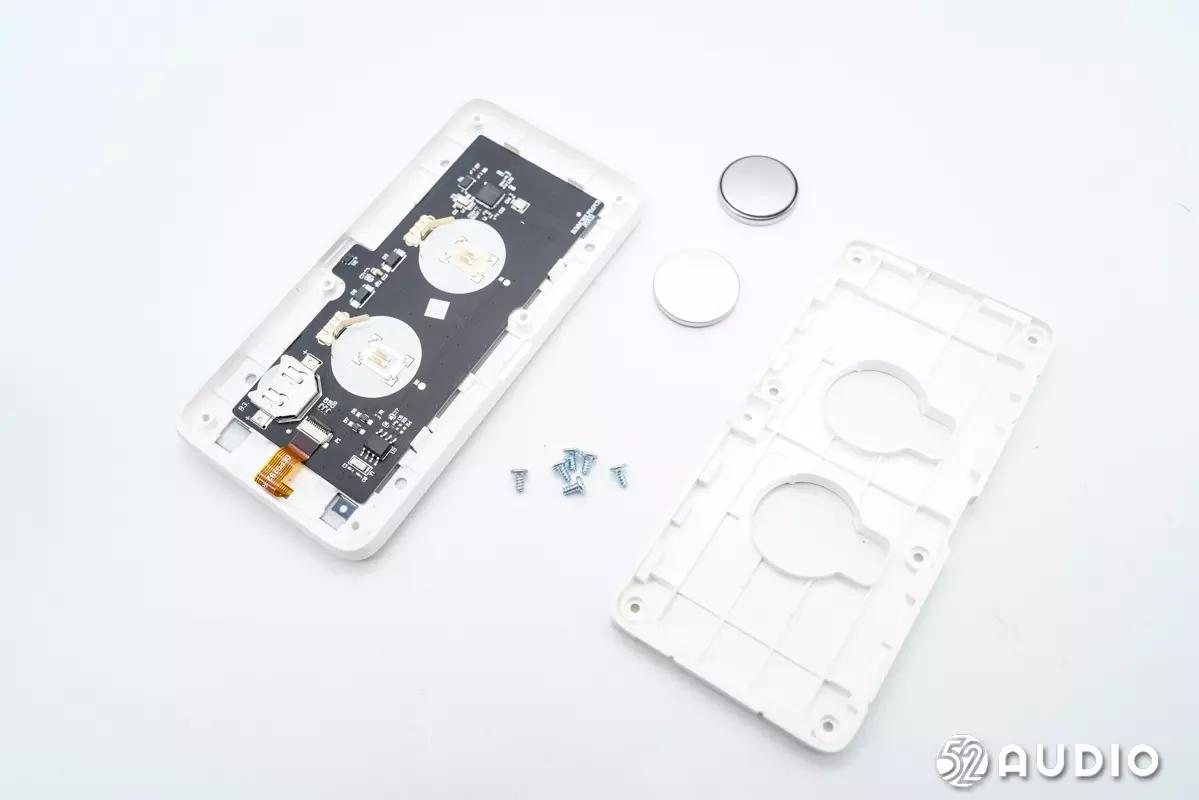

卸掉螺丝打开腔体盖板。
腔体内部主板通过卡扣固定。

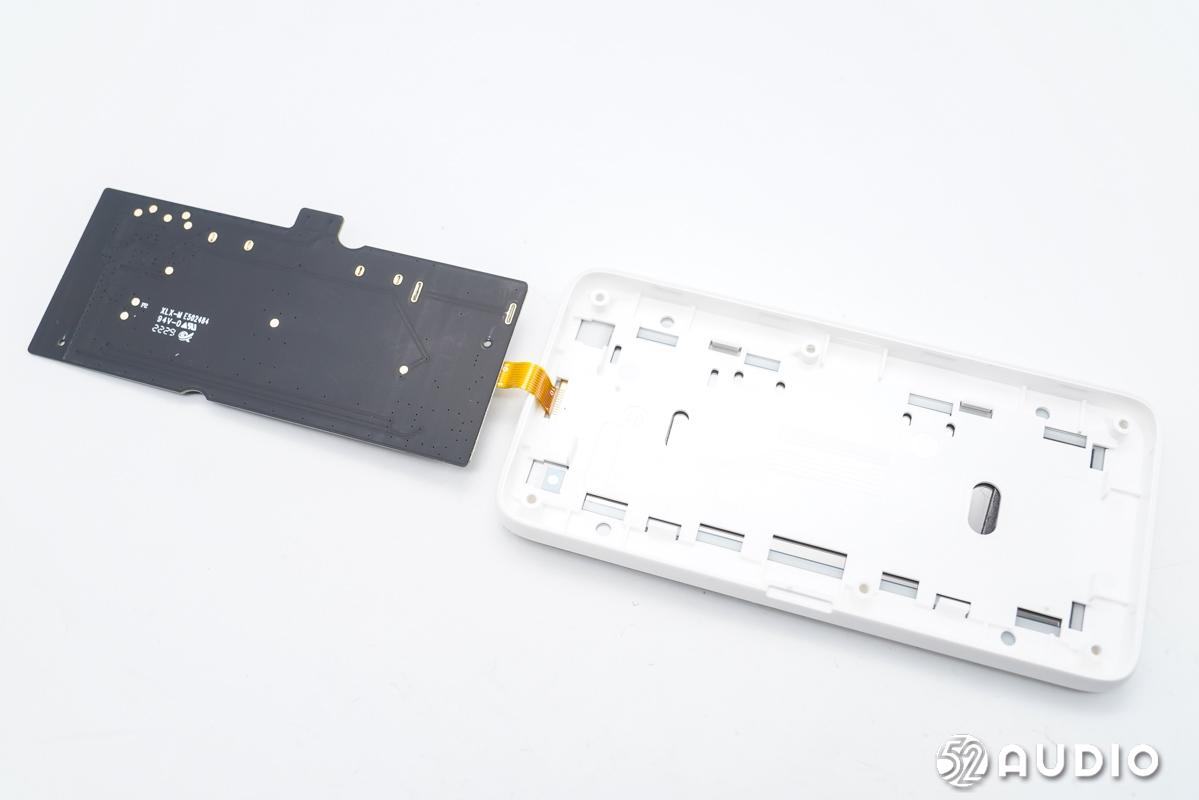

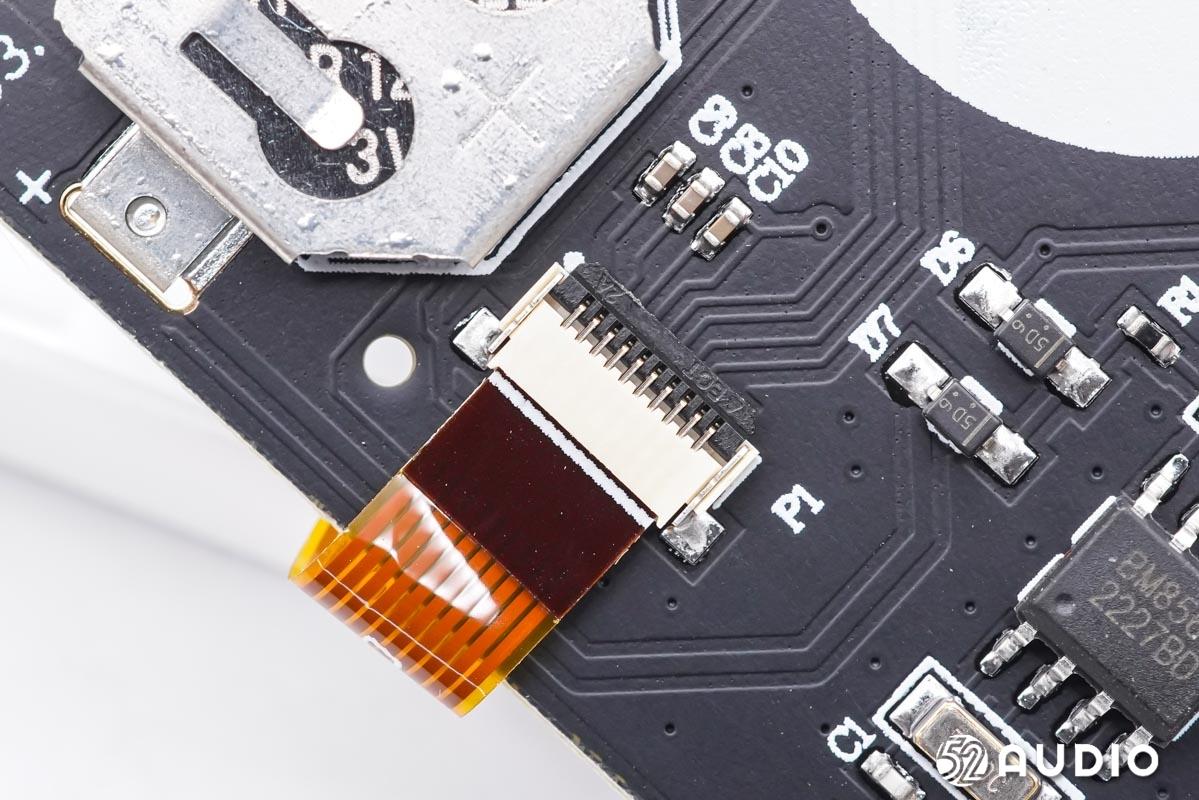

温湿度计屏幕排线采用ZIF连接器连接到主板。

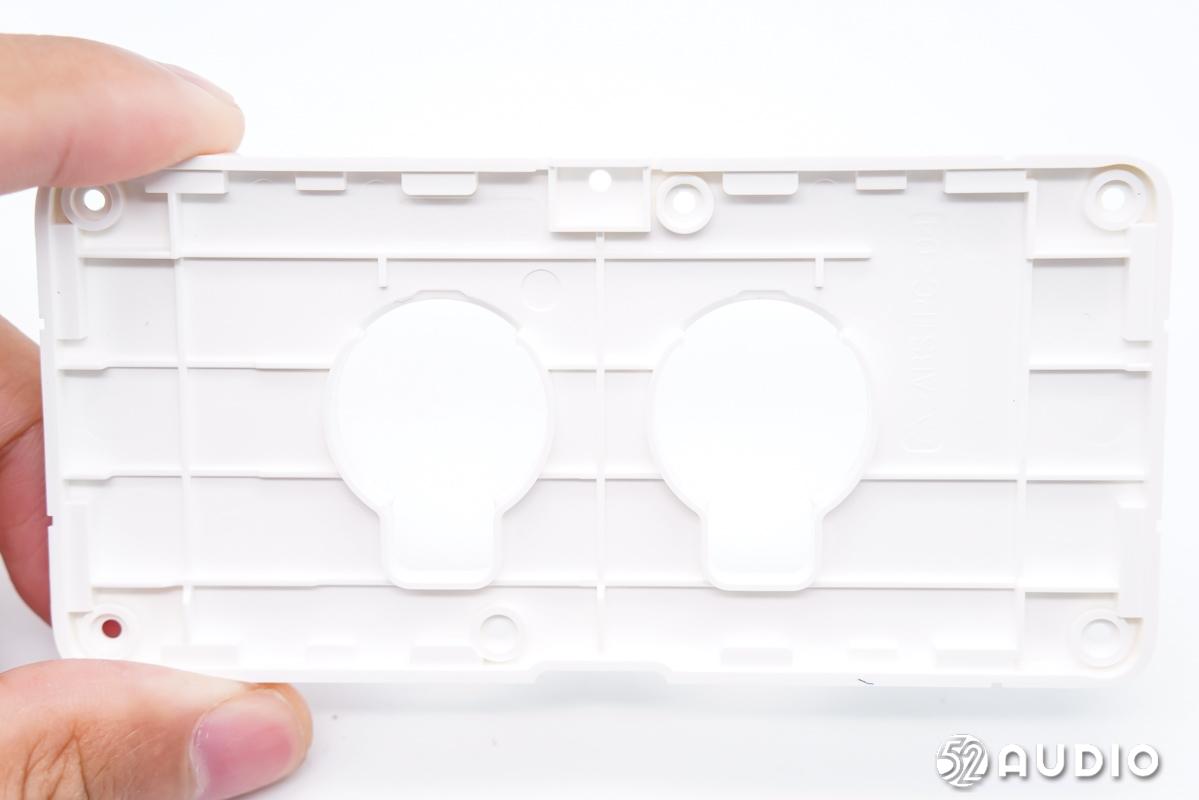

盖板内侧结构一览，设计有条形筋骨，固定主板主板的同时提供缝隙，提升散热。

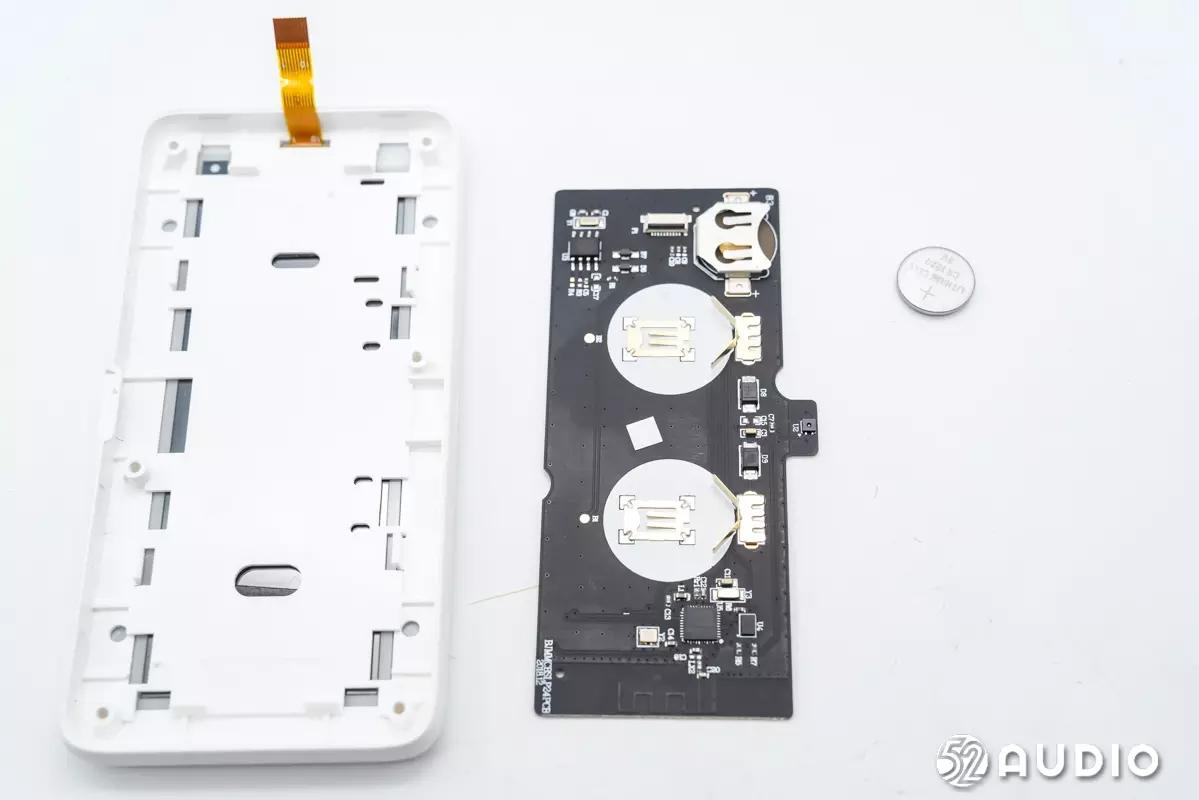

取出主板单元，下方腔体结构一览。

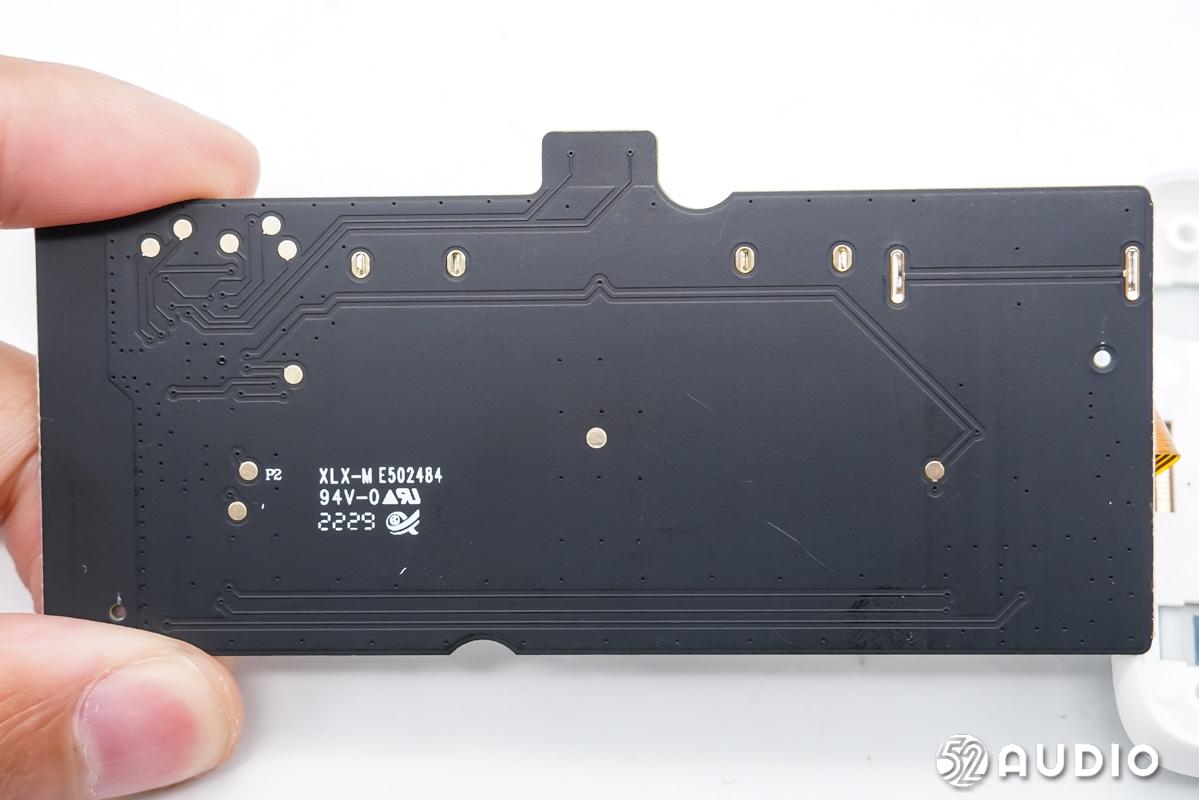

主板背部未设置元器件。

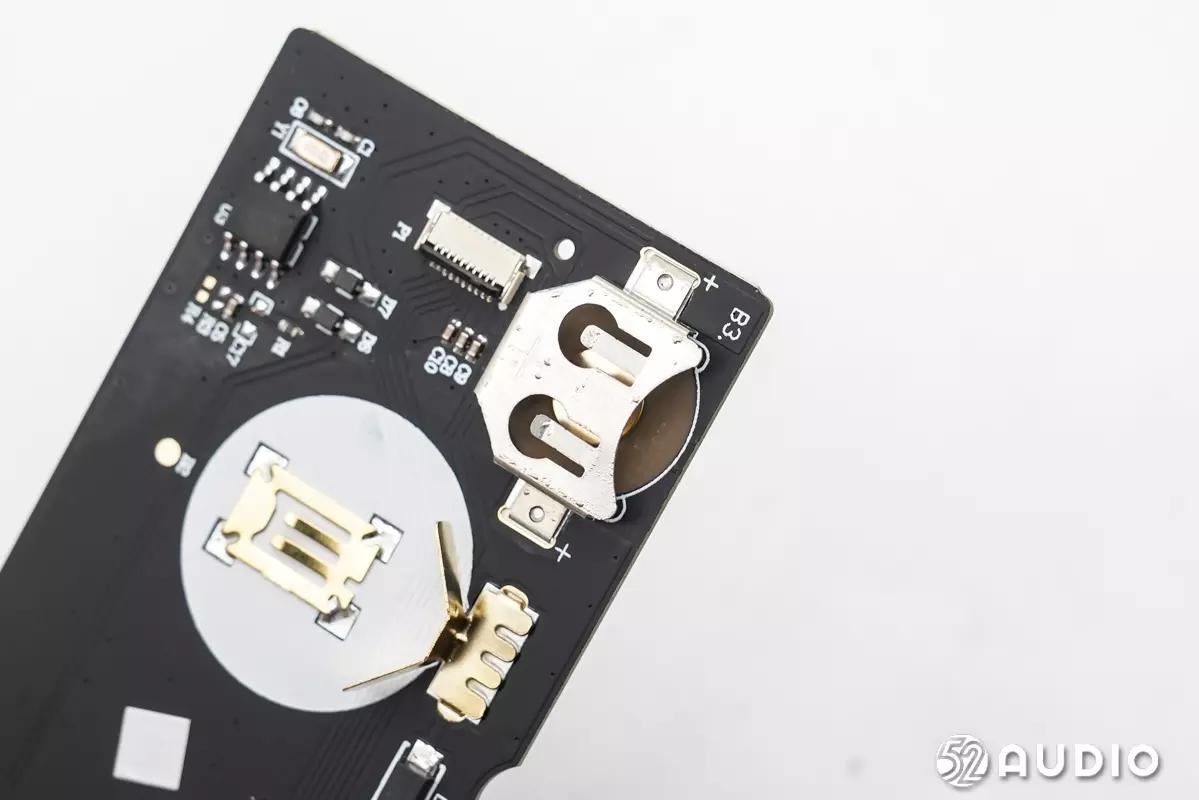

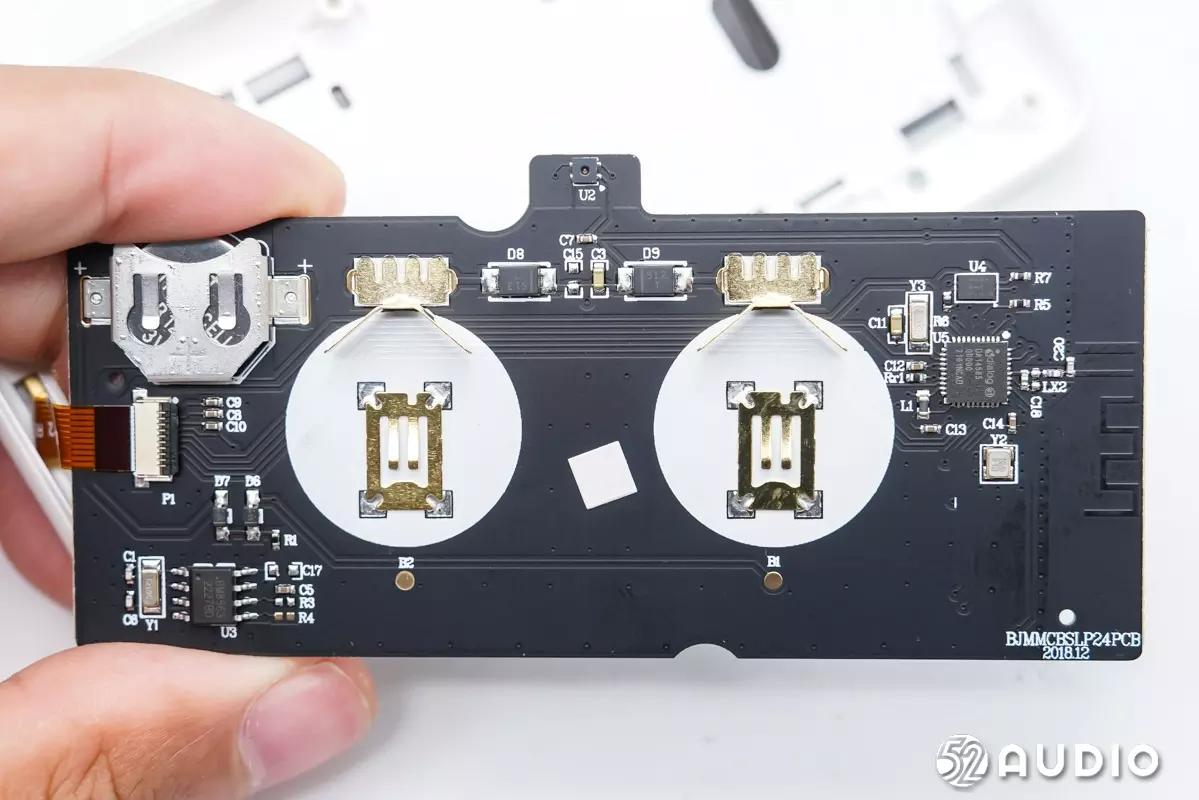

主板正面电路一览。

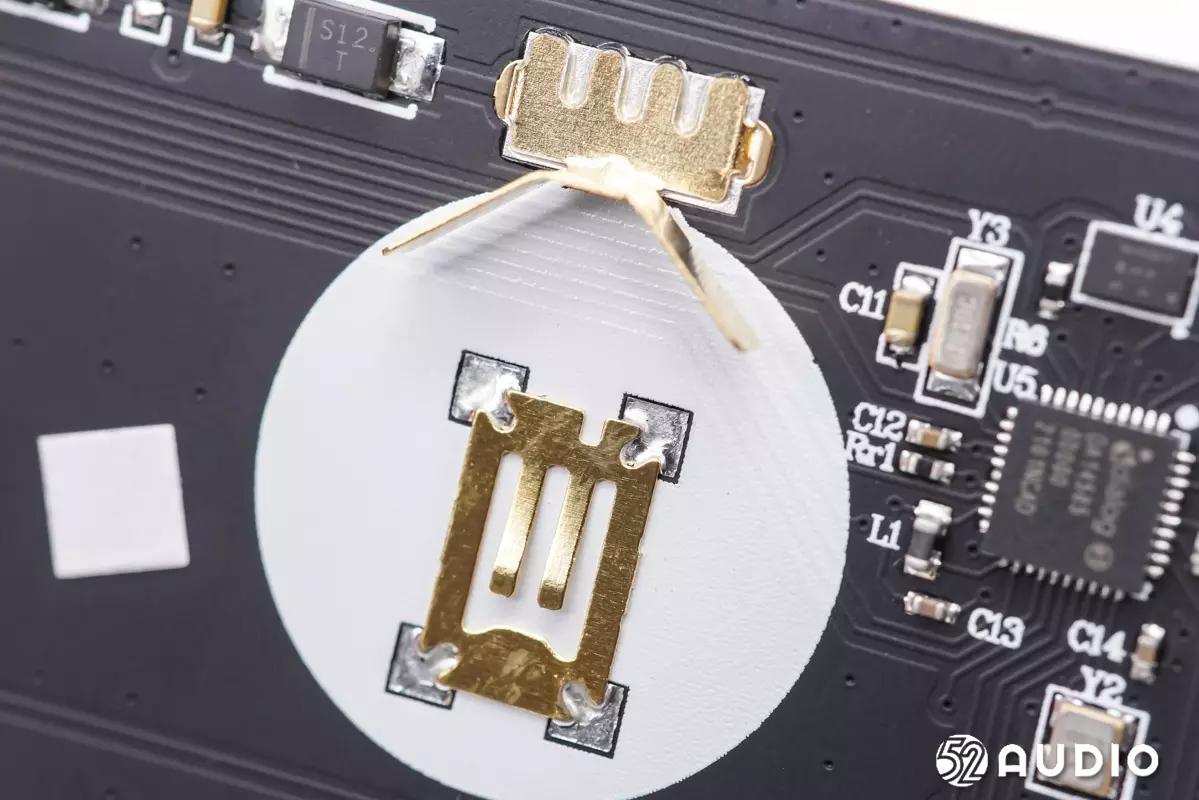

2032纽扣电池正负极弹片特写。

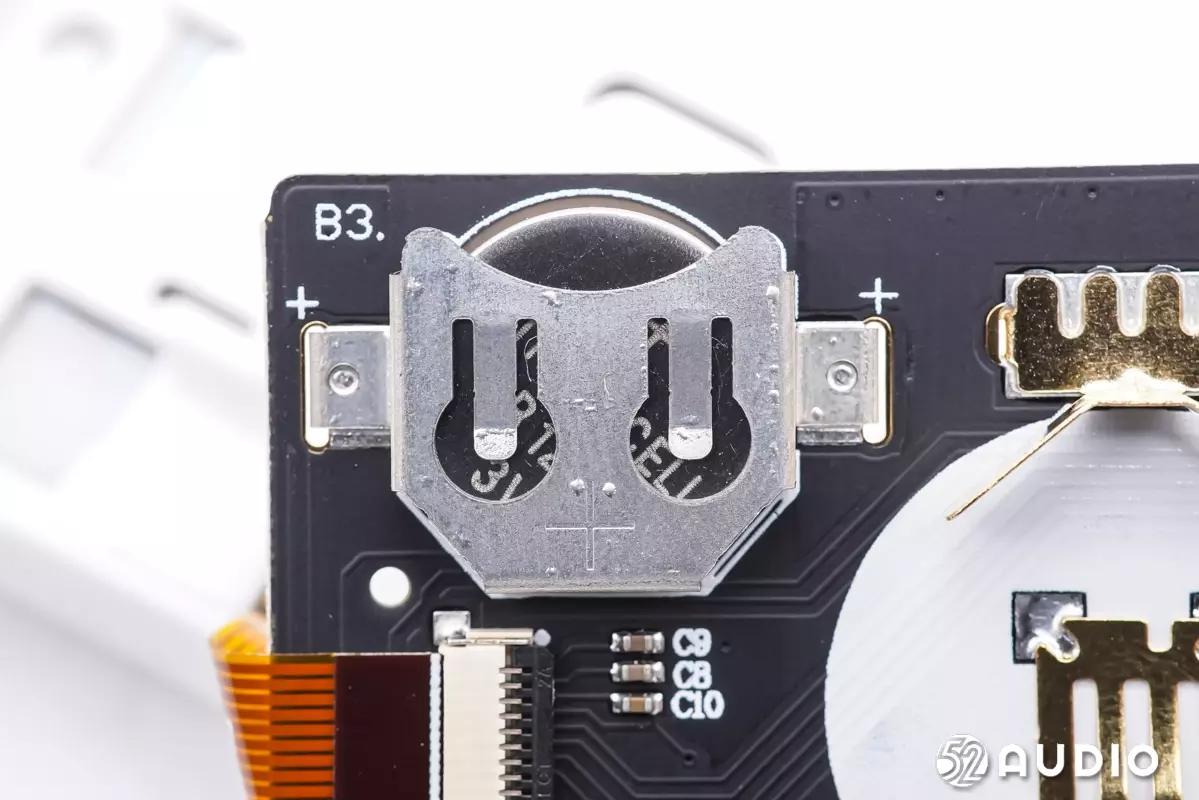

主板上备份电池特写，隐藏在机身内部，用于备份时钟供电。
取出电池，电池底座特写。

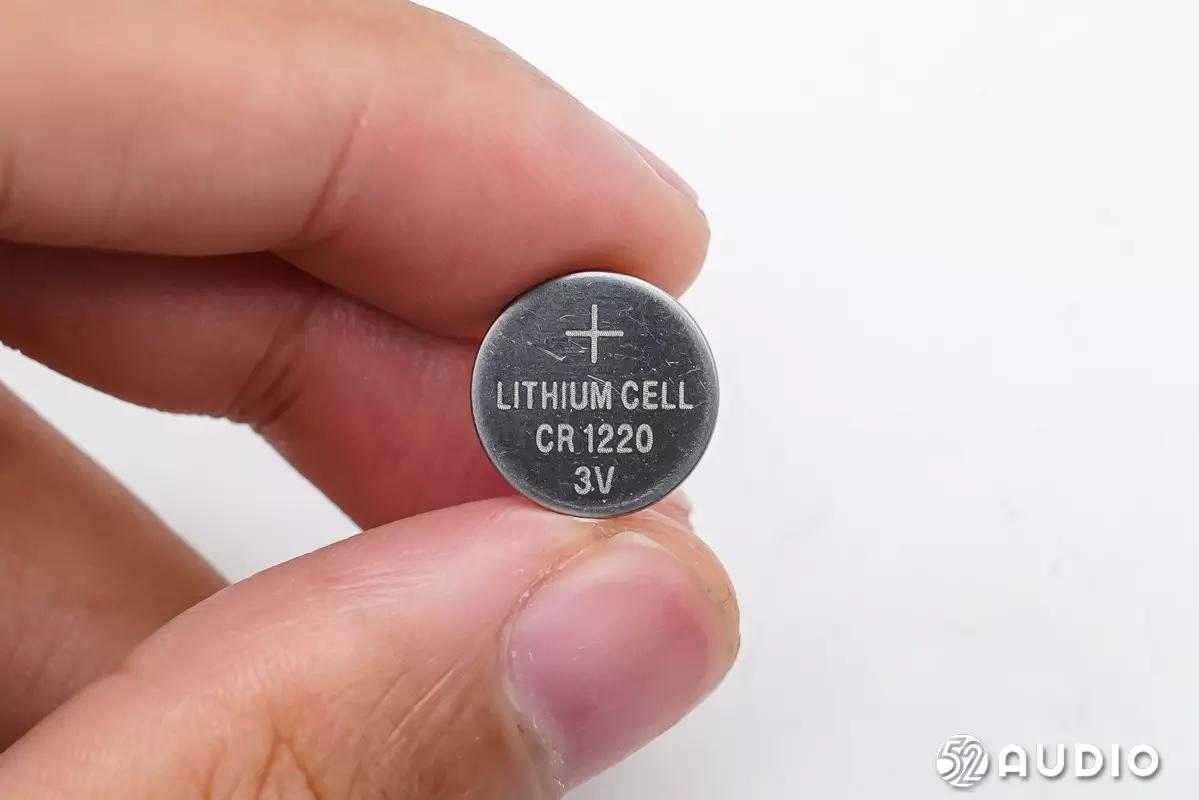

纽扣型锂电池型号：CR1220，电压：3V。

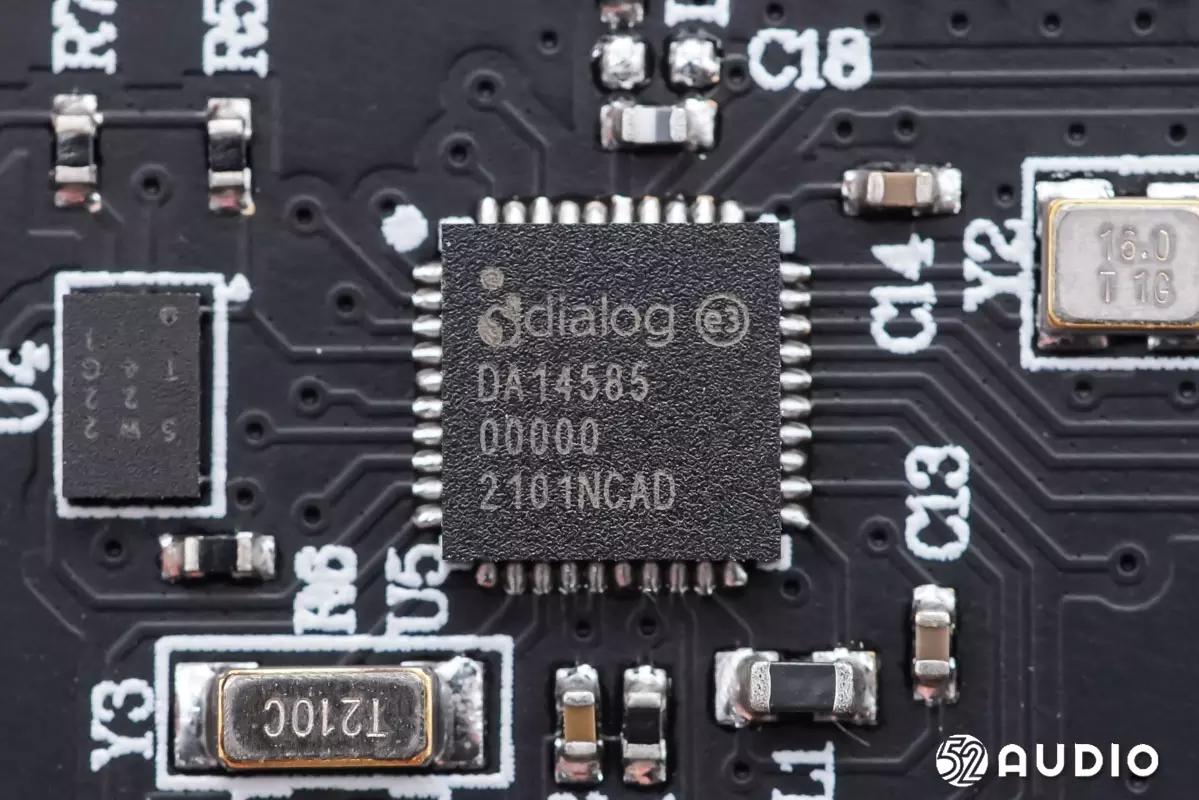

主控芯片采用了Renesas瑞萨DA14585超低功耗SoC，集成了2.4 GHZ收发器和ARM® Cortex®运动控制器，具有96 KB RAM和64KB一次性可编程（OTP）内存。可提供极快的启动时间（<50 ms），支持多达8个蓝牙LE连接。

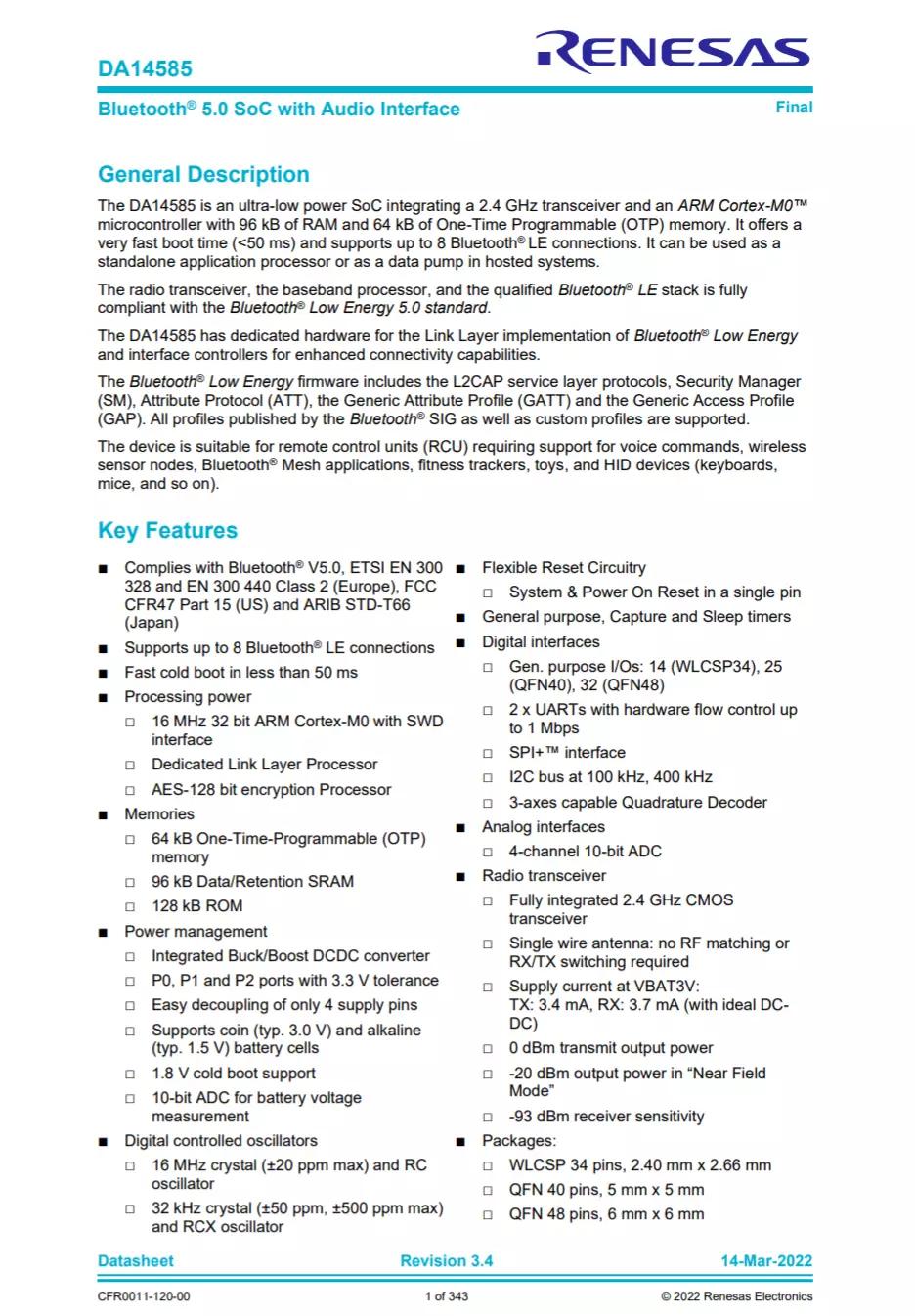

Renesas瑞萨DA14585详细资料图。

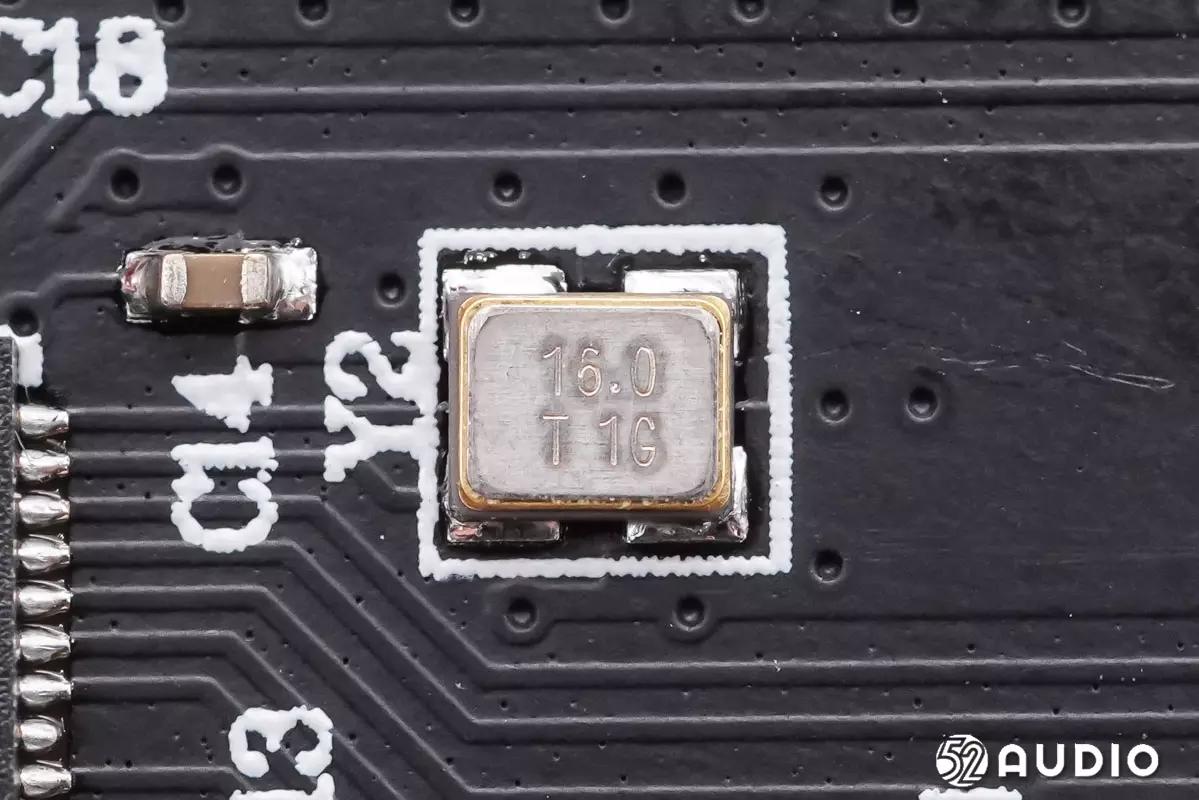

为主控芯片提供时钟的晶振特写。

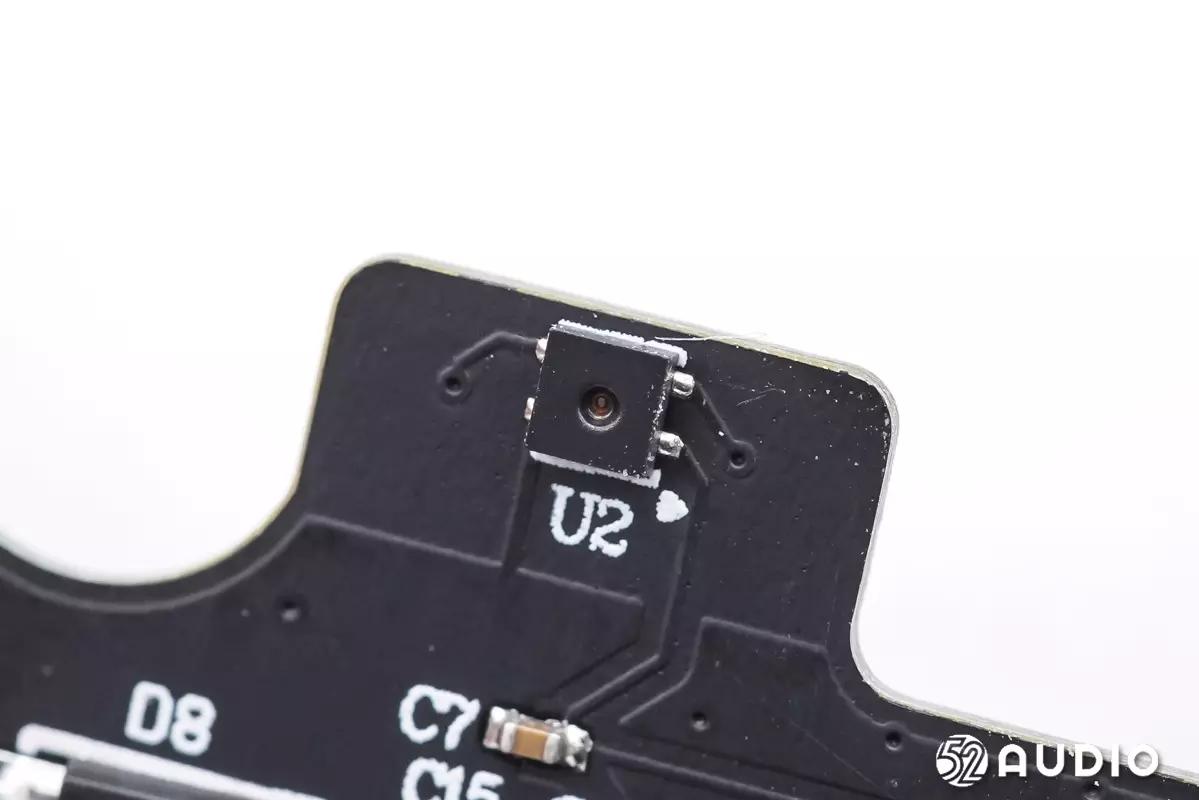

高精度湿温度检测传感器特写。

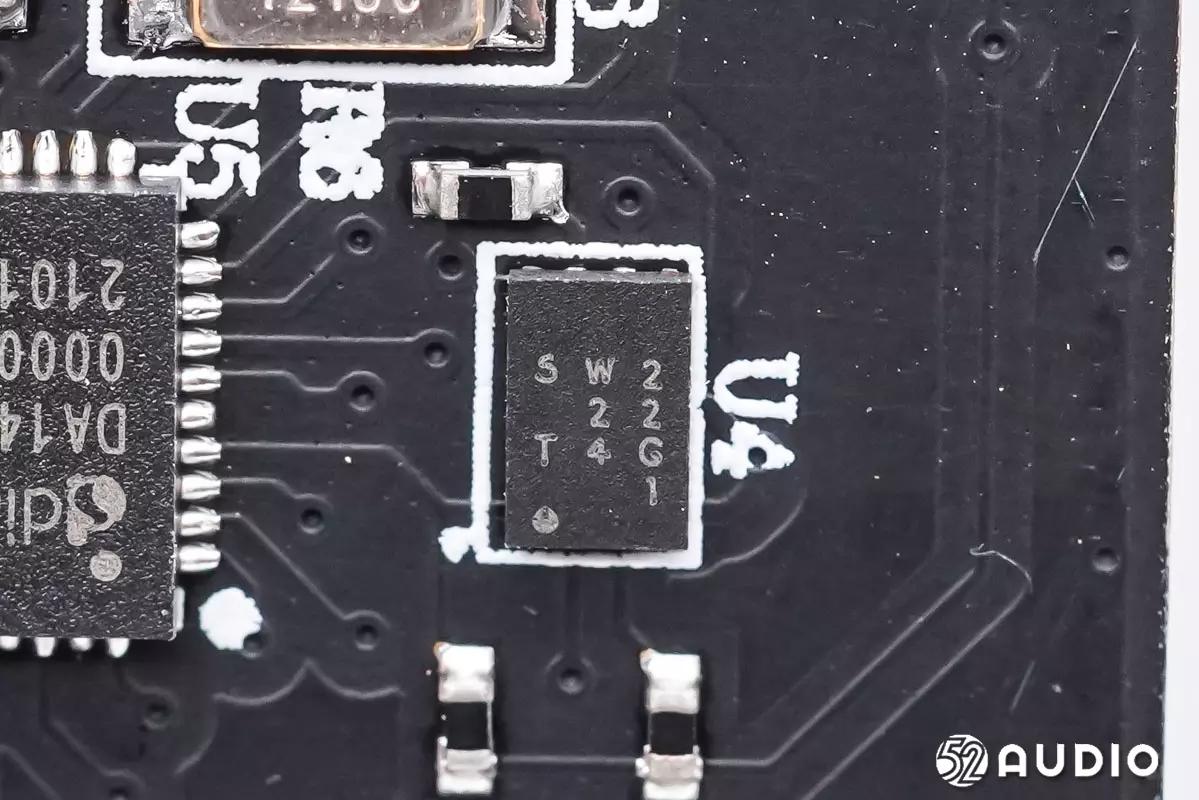

SW2 22 T4G1的存储器IC。

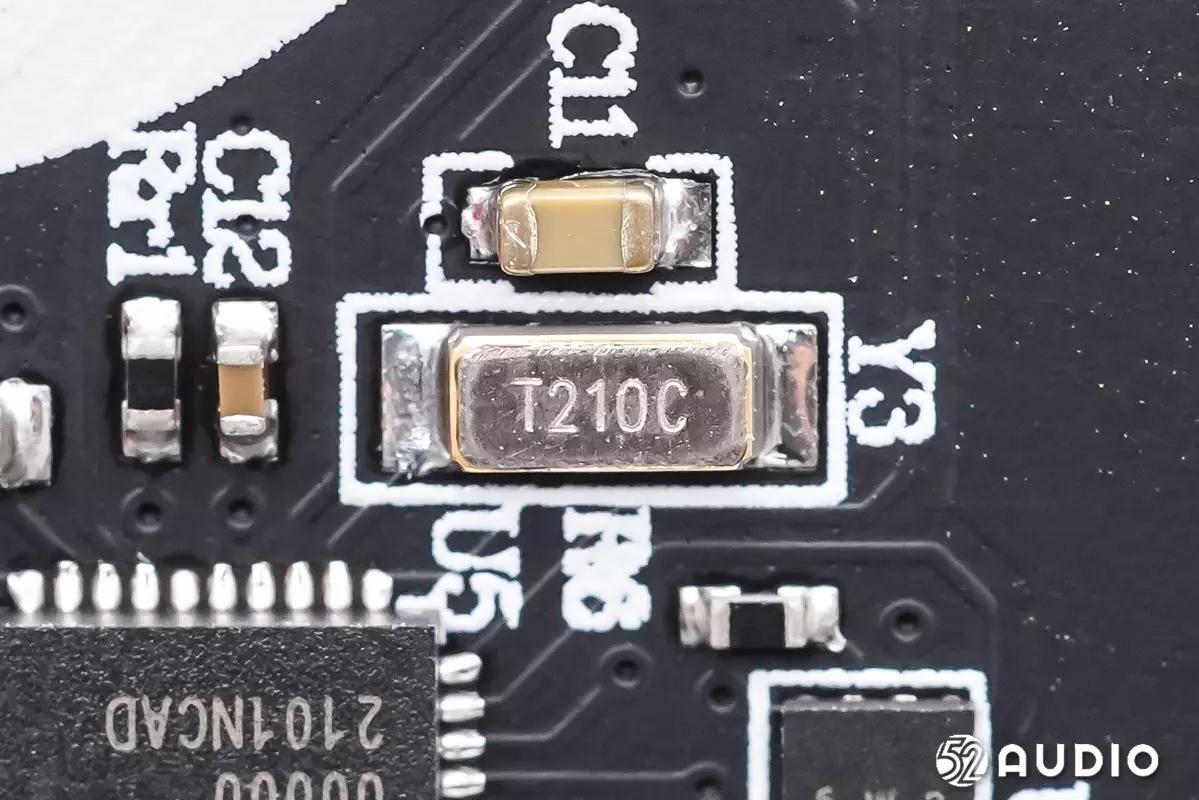

镭雕T210C的晶振特写。

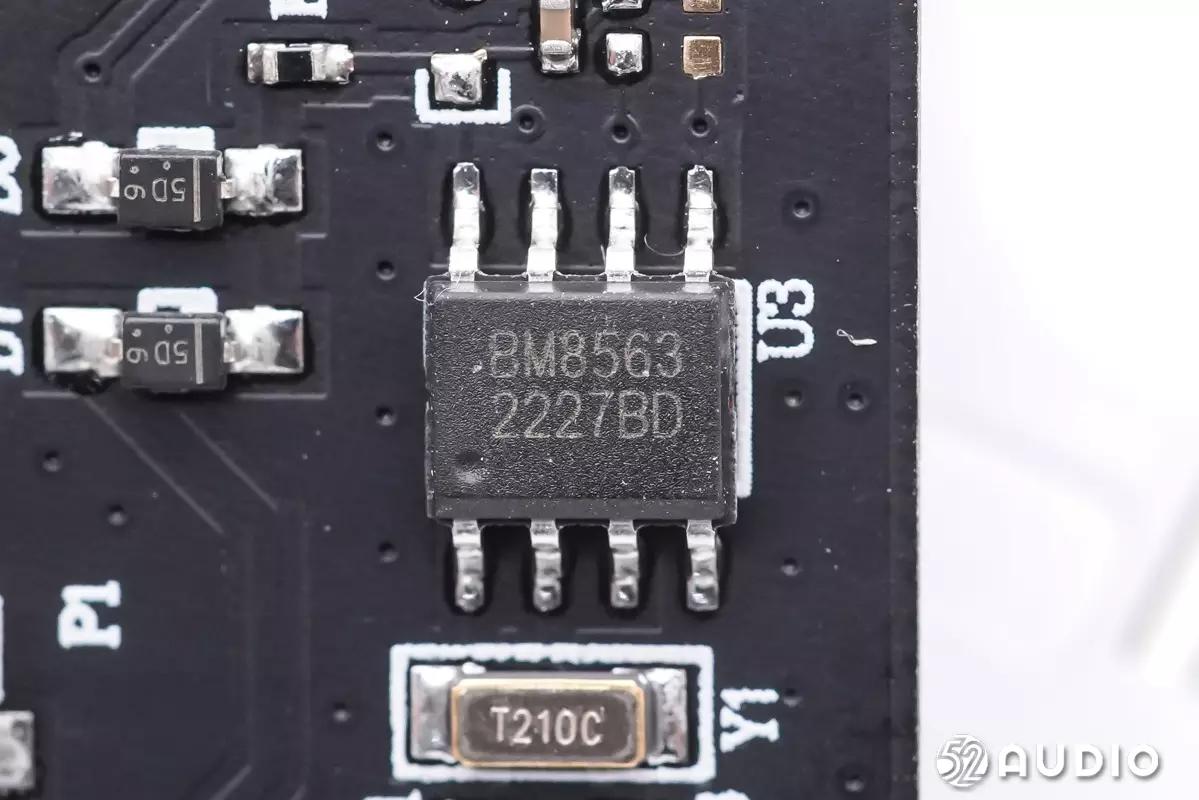

BM8563高精度、低功耗I2C接口实时时钟/日历芯片，用于小米米家电子湿温度计Pro时间显示。
为时钟芯片提供时钟的晶振特写。
小米米家电子湿温度计Pro拆解一览。

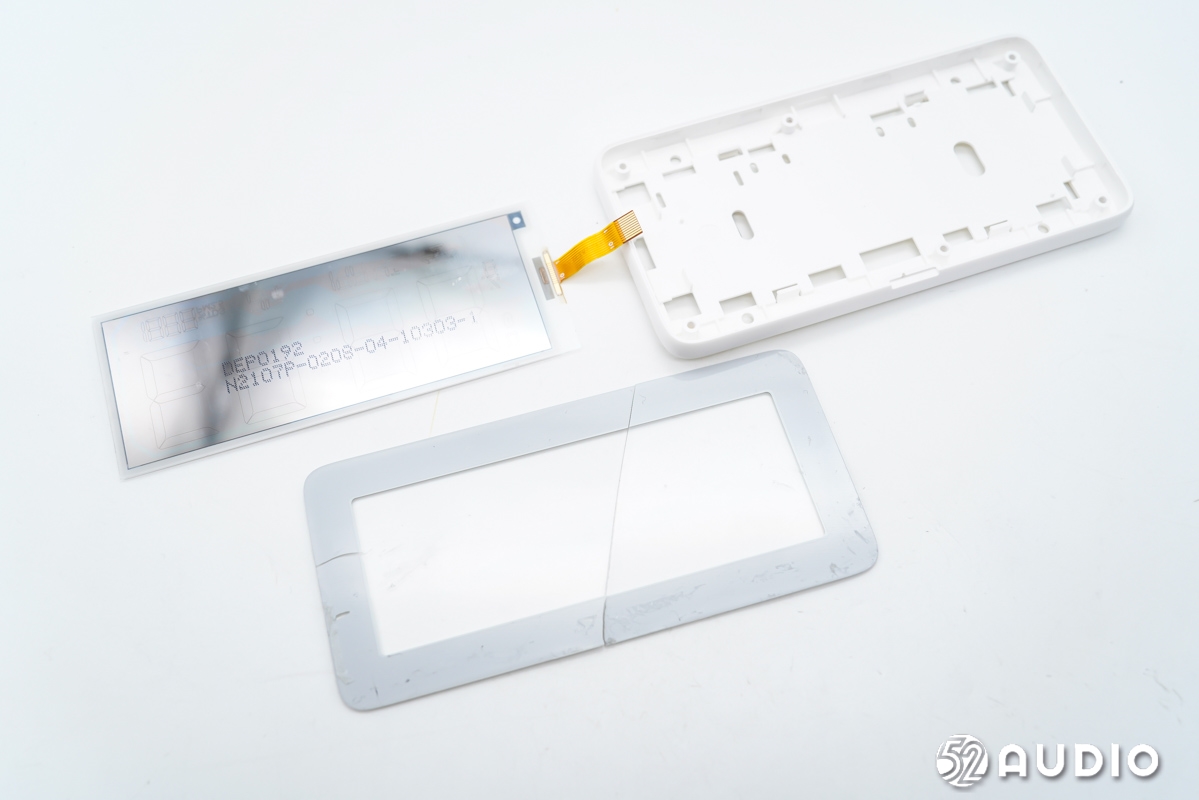

加热取掉湿温度计玻璃盖板，取出内部电子纸屏幕。
电子数显屏背部特写，印制型号信息“DEP0192 N2107P-0208-04-10303-1”。

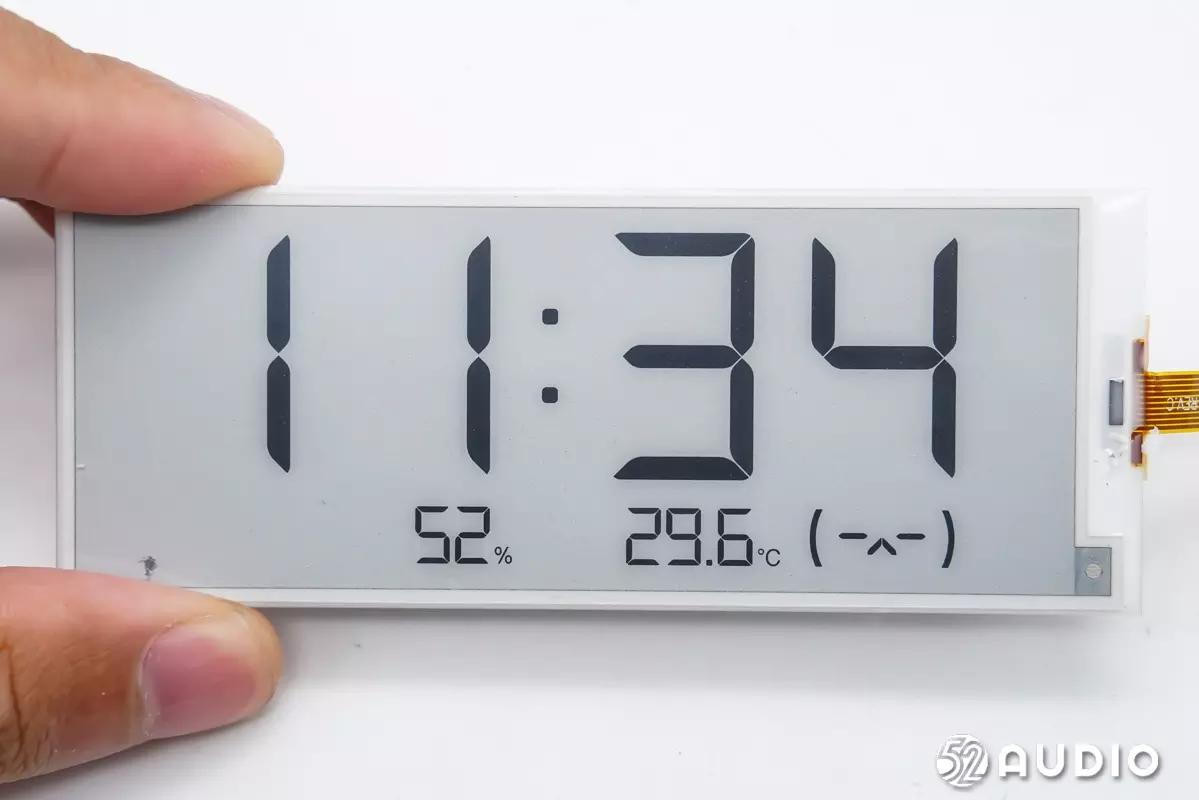

电子纸屏幕正面特写。

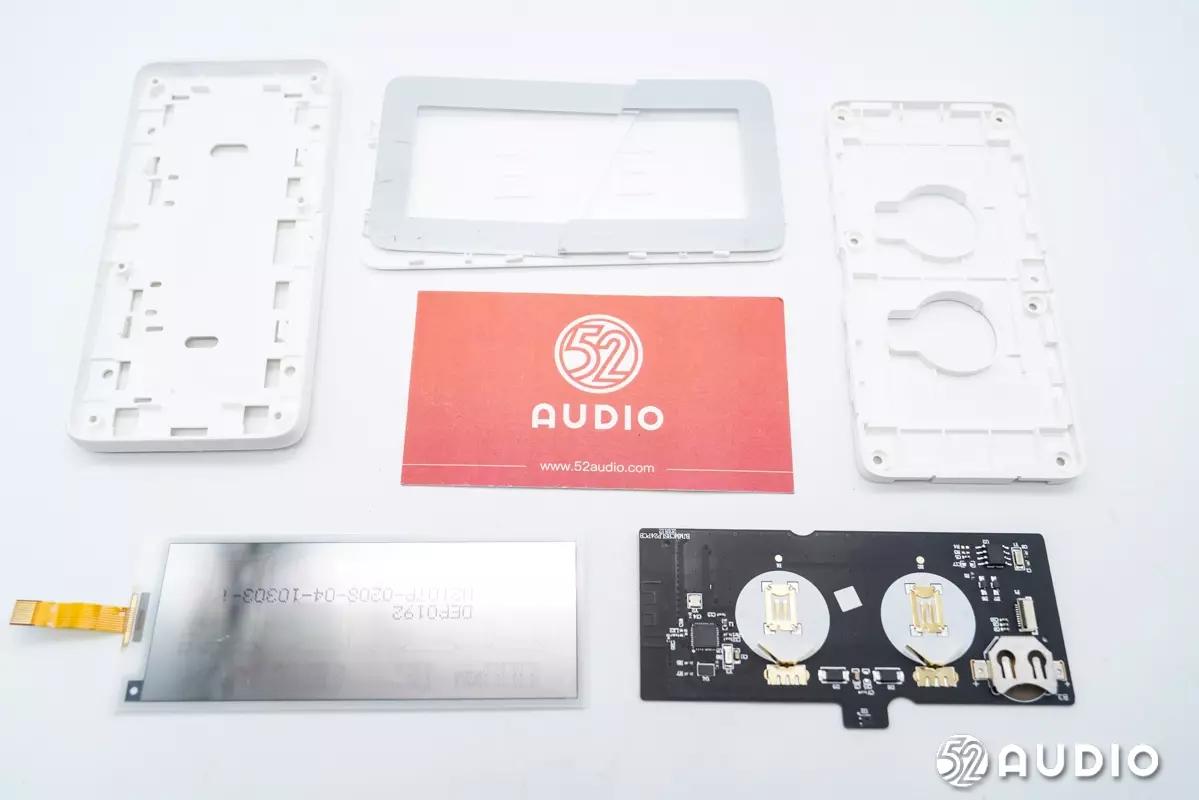

小米米家电子湿温度计Pro拆解全家福。
三、我爱音频网总结
小米米家电子湿温度计Pro外观设计小巧轻盈，简约时尚，能够轻松搭配室内风格。搭配不同配件实现的三种摆放方式，也使得使用非常的便捷。搭配米家蓝牙网关使用，智能生态实现湿温度自主调节。
内部配置方面，小米米家电子湿温度计Pro主控芯片采用了Renesas瑞萨DA14585超低功耗SoC，集成了2.4 GHZ收发器和ARM Cortex运动控制器，用于无线连接和数据处理；BM8563时钟/日历芯片带来精确时间显示；高精度湿温度检测传感器，提供精准湿温度数据。
