电气图

学习电气知识，最先要掌握的是电气图的“识”与“读 ”。

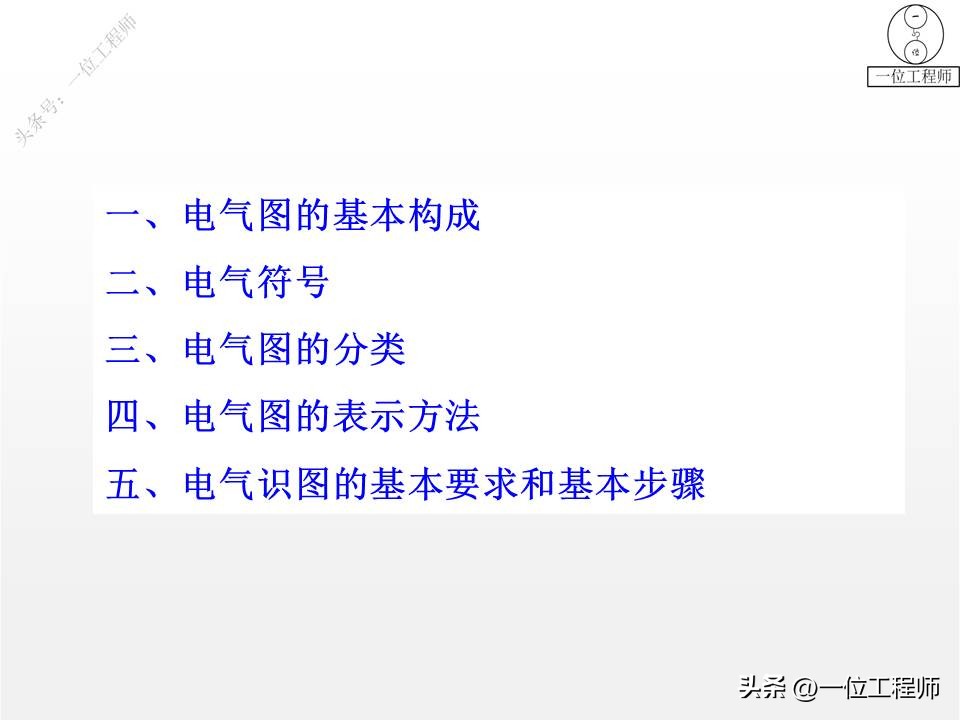

对于一张完整的电气图，我们需要掌握如下知识点：

一、电气图的基本构成；

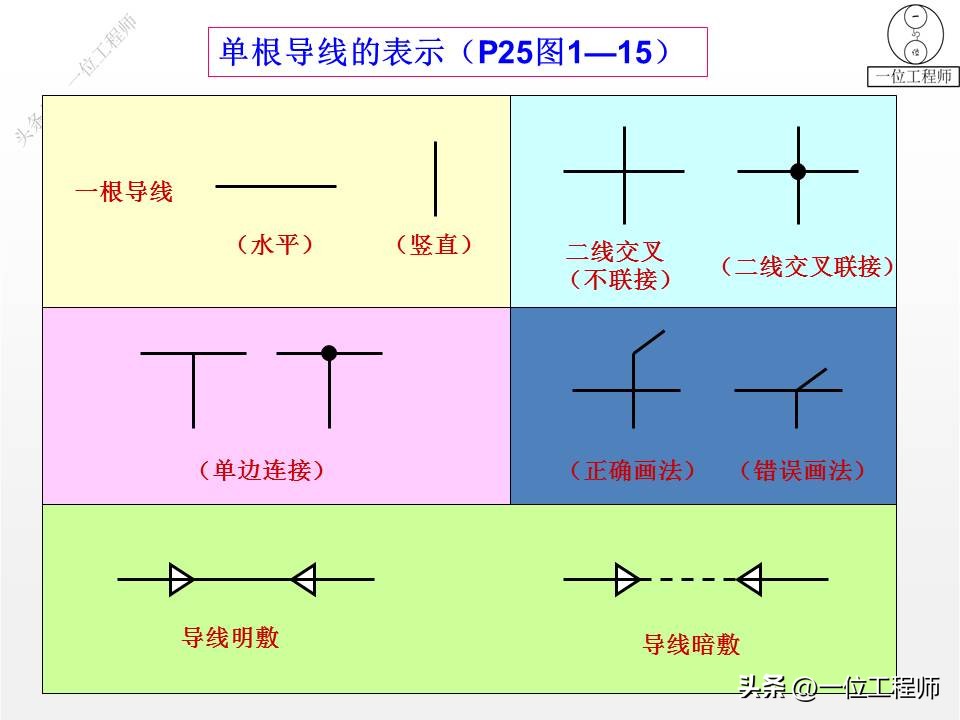

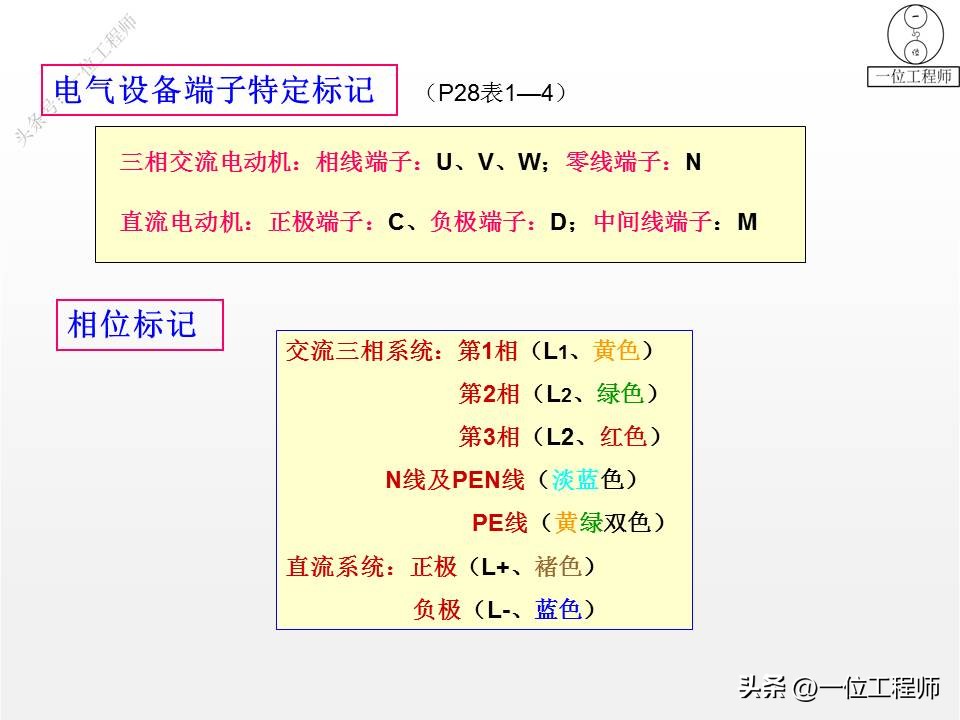

二、电气符号；

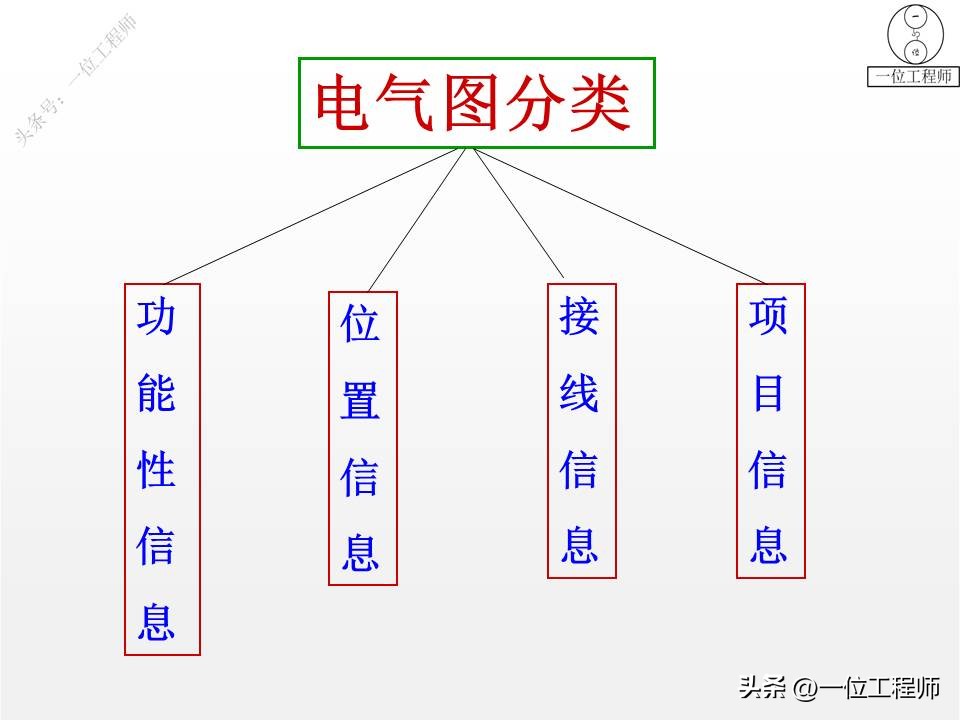

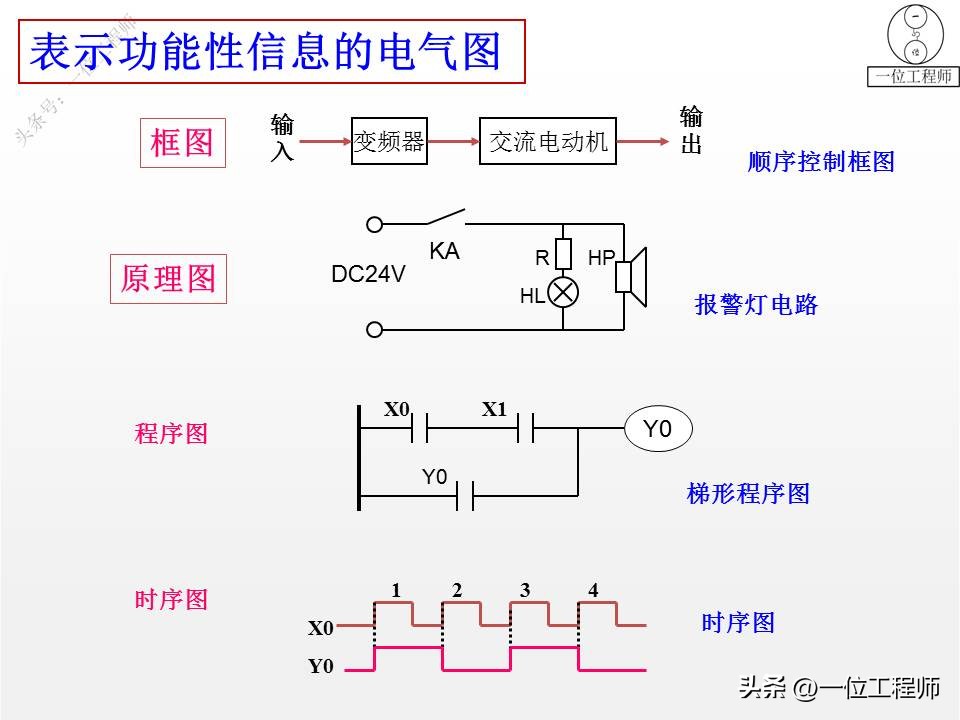

三、电气图的分类；

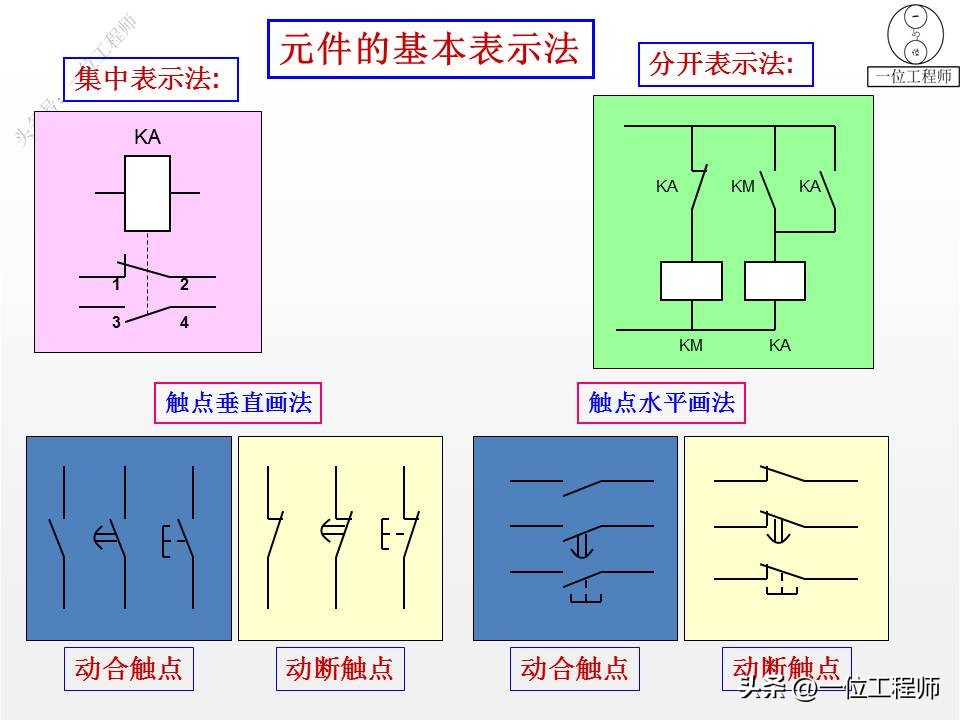

四、电气图的表示方法；

五、电气识图的基本要求和基本步骤。

电气图的组成

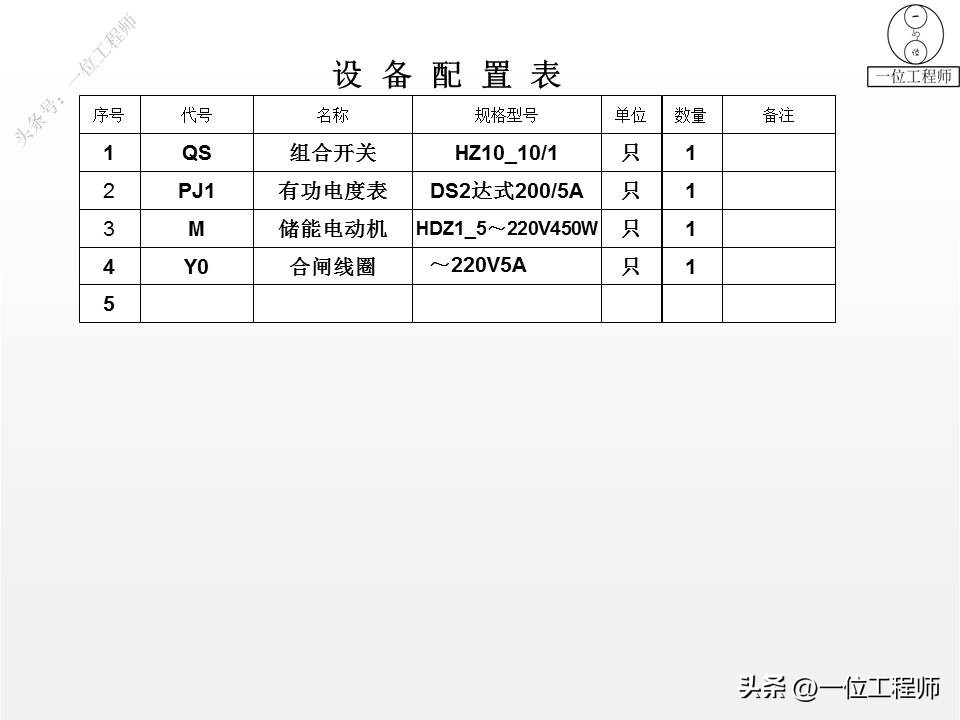

电气图由电气图表、技术说明、电气设备（元件）、明细栏和标题栏五部分组成。

67页PPT介绍

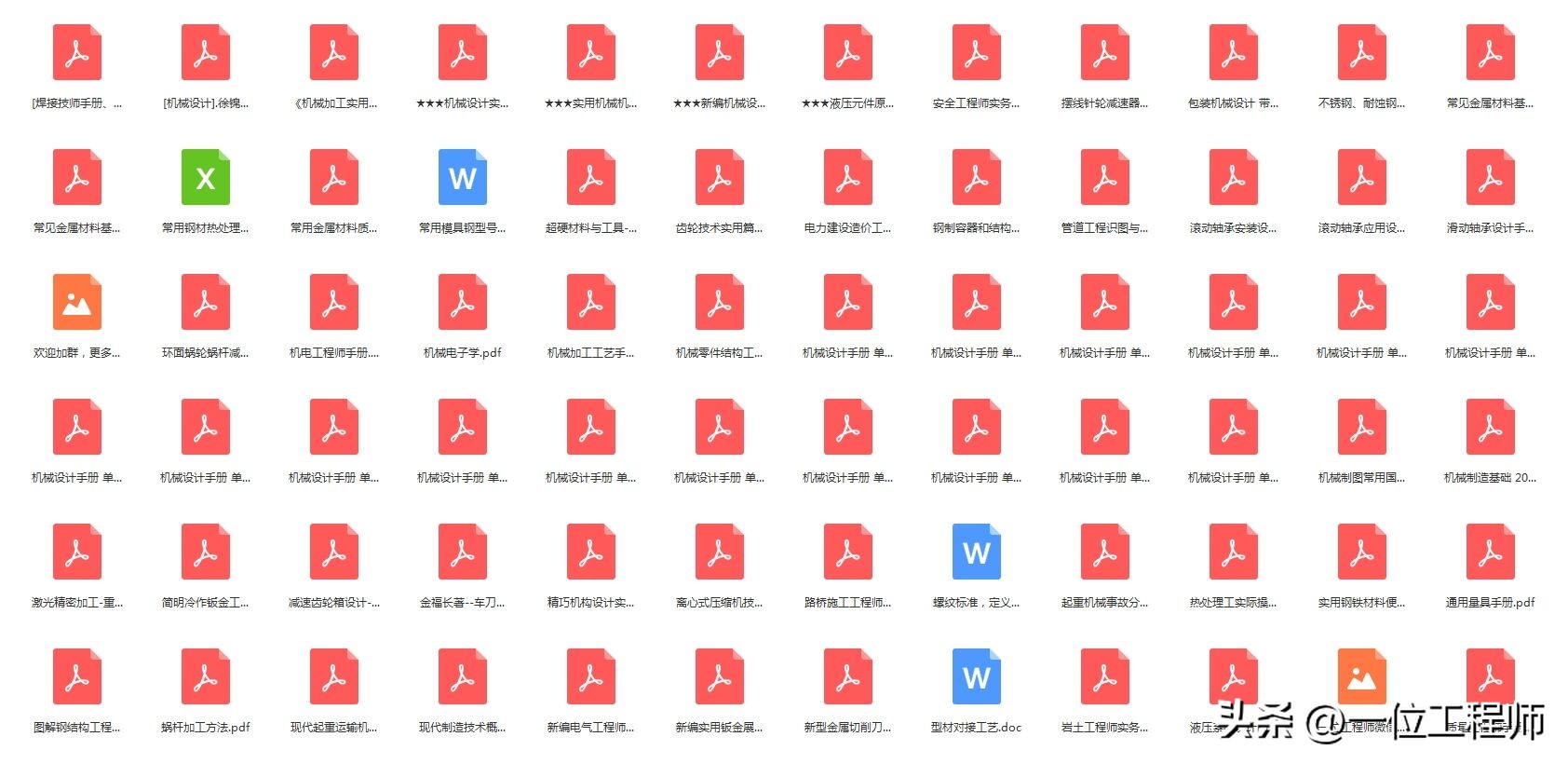

1000G机械、液压、电气、材料、非标等等领域资料介绍

全网最新资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

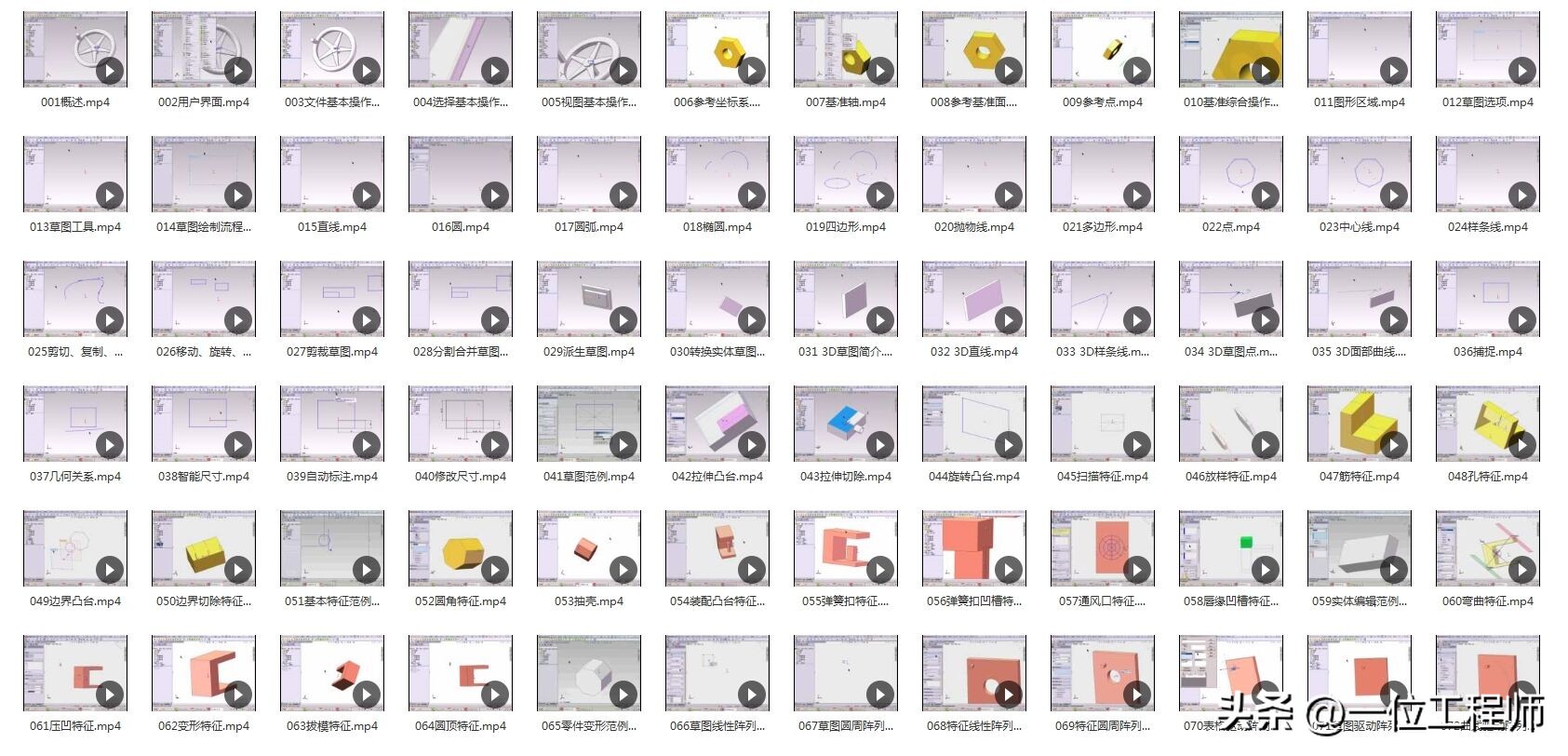

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
