好多人想要在原车MIB上开通倒车影像，也有人发过比较详细的教程了，这里再详细说一下我的，我这是17款的，15款的换mib还需要转结插头以及接CAN线。用了两个晚上，一个人打着手电干的，照片拍的不是很好，但不影响看

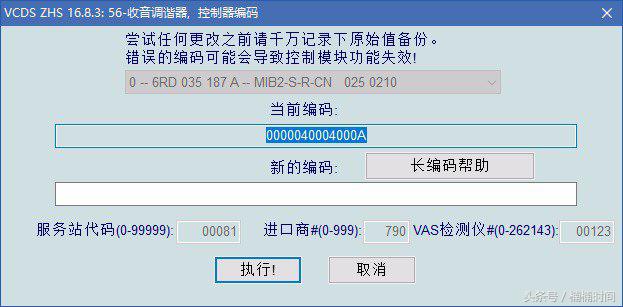

第一步用5053改编码，56收音调谐器，点击“长编码帮助”

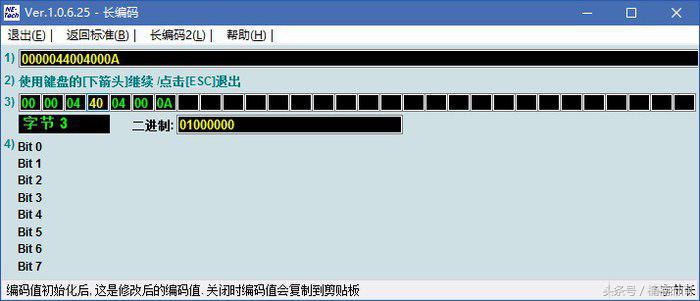

将字节3bit6打勾，这里由于截图软件的原因，bit后面的复选框不显示了，改完后的编码是0000044004000A
第二步还后备箱内饰盖，先用T20螺丝刀拆除后备箱拉手槽内的两颗自攻螺丝，再用一字螺丝刀撬下内饰盖上的8个卡扣

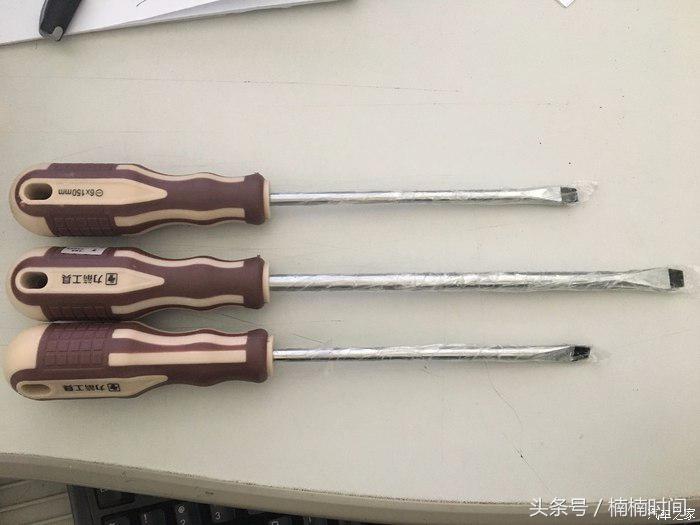

这是三剑客组合，在一字螺丝刀上缠上胶带，防止撬卡扣时划伤车漆

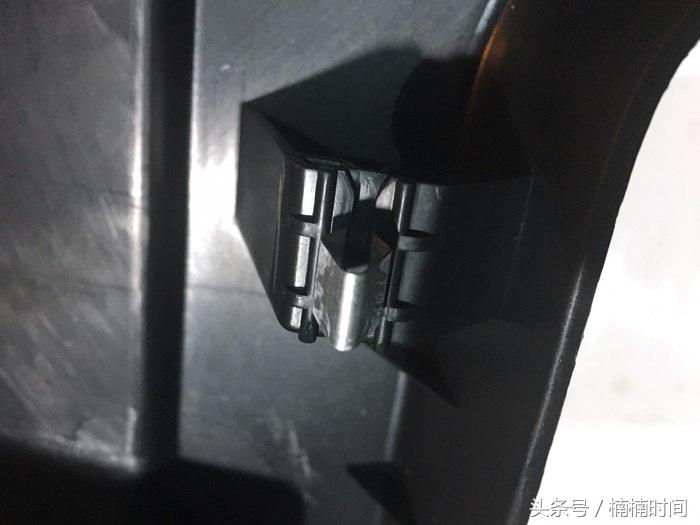

后备箱内饰板上的铁卡子，用螺丝刀用力往下撬就行，声音较大，但别怕撬坏，撬坏了我也不负责哦，哈哈

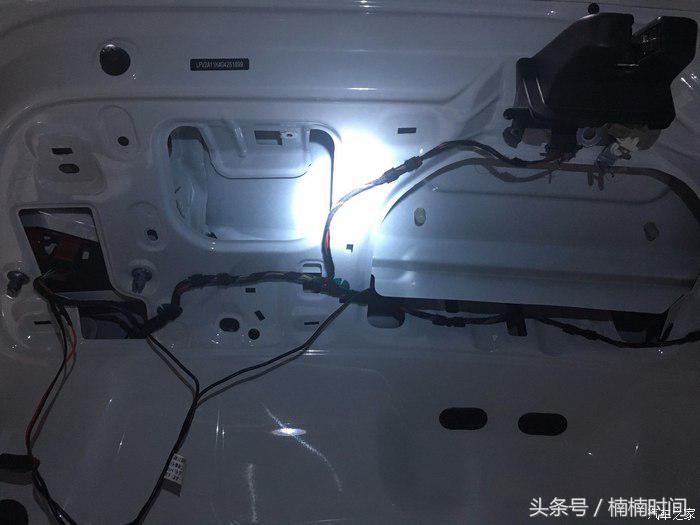

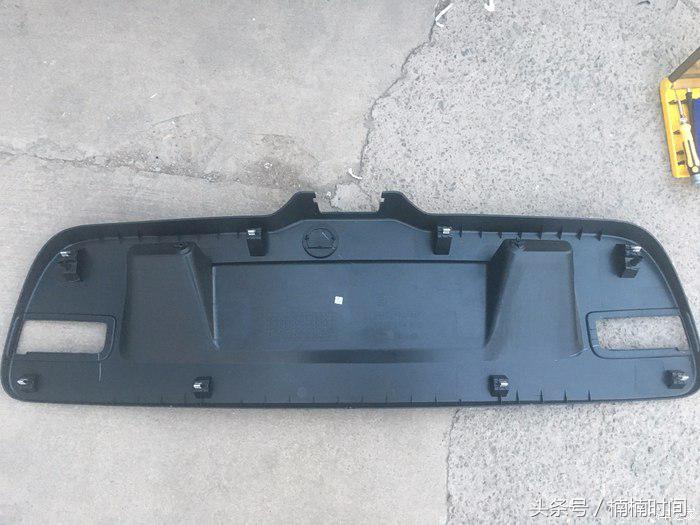

后备箱内饰板全貌，一共8个卡子，两个T20螺丝
第三步，拆原来的倒车影像，因为四儿子给加装了个导航带带车影像，摄像头不是很清楚，所有我这里要拆掉原来的摄像头，并重新接线。如果是新装的话，该步骤可以省略

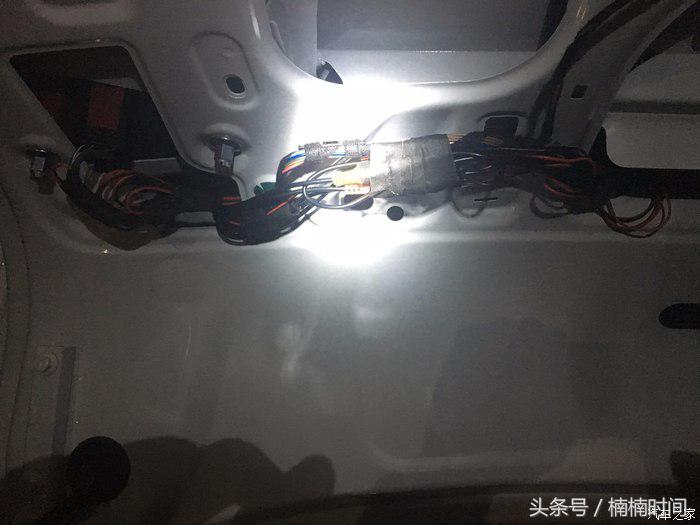

原倒车影像全貌，四儿子给接的线，没有整理，晚上打手电进行的，一个人拍照，将就看
破线了
四儿子装的摄像头，做工倒是挺好，就是不清楚
第四步，连接驾驶室的部分

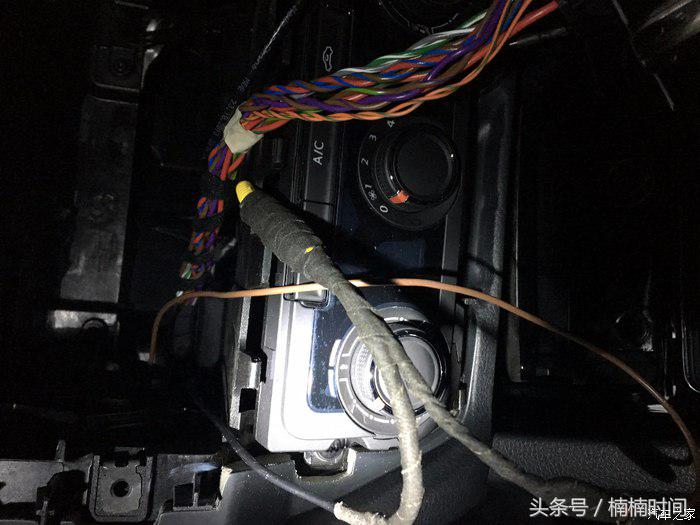

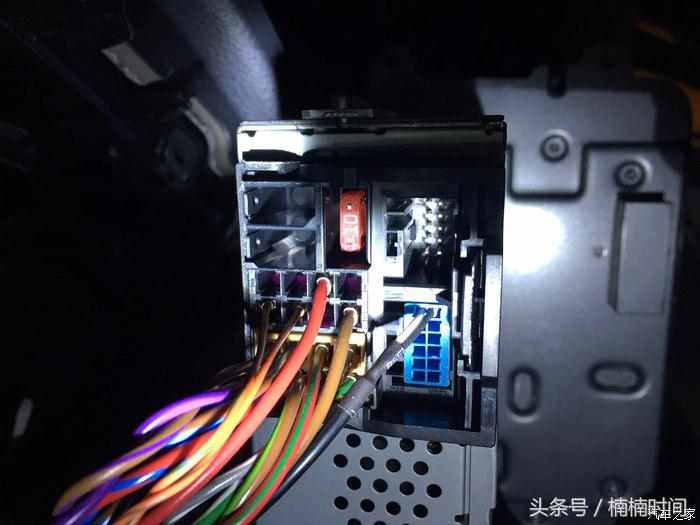

将MIB专用视频线模块插入原厂收音机模组左下角空位，有一个小卡子，听到咔吧一声就是插到位了

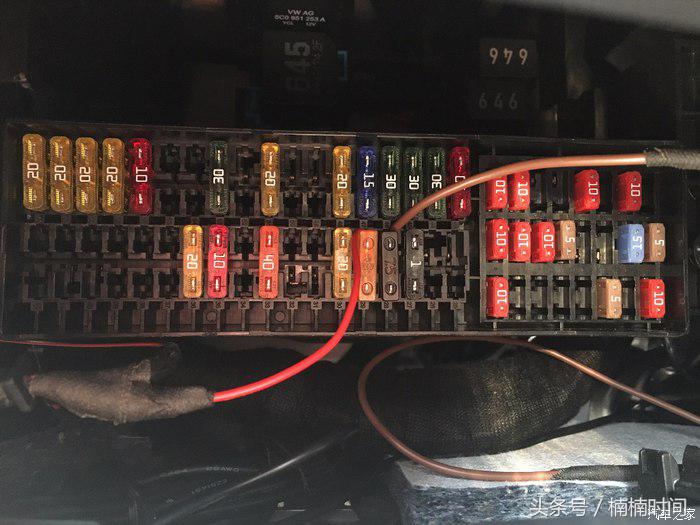

28号保险丝是空位，加了一个7.5A的保险，其实用1A的就够了，注意保险丝的接线方向，接反了，保险丝不起作用，用一根延长线接到视频线的ACC上，延伸到车尾，山寨的视频线中的电源线太细，万用表测了下有2欧的电阻
所有接线用布绝缘胶带缠一下
第五步，后备箱部分接线及固定

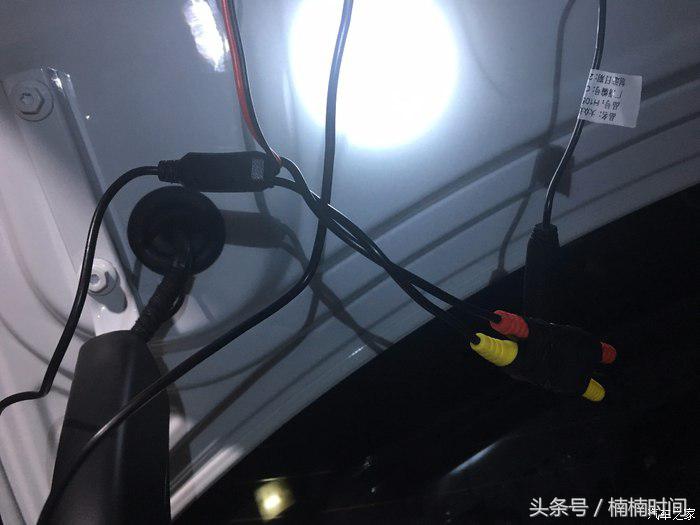

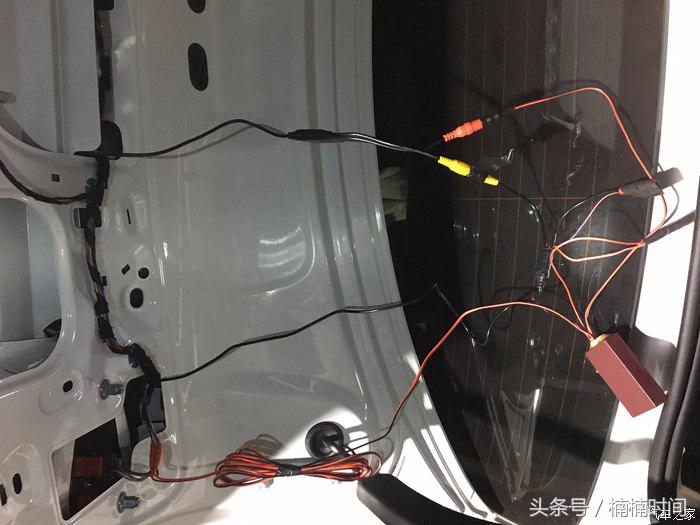

后备箱接好线后的全貌，带延时模块
布线进行中

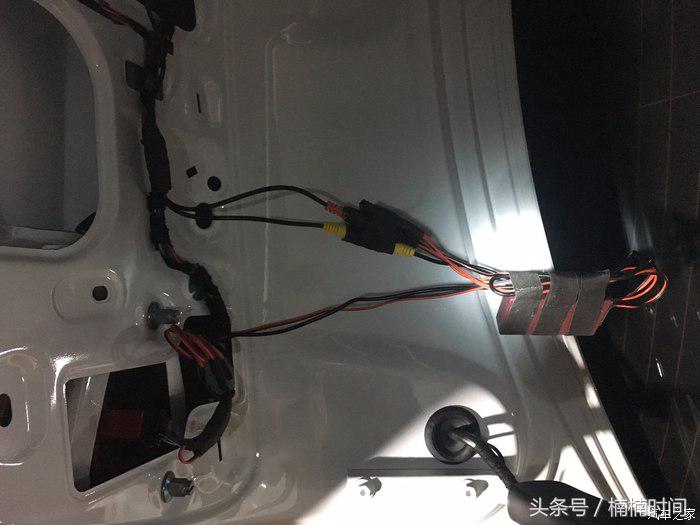

沿原车线路走线，线有点多，整理后的效果

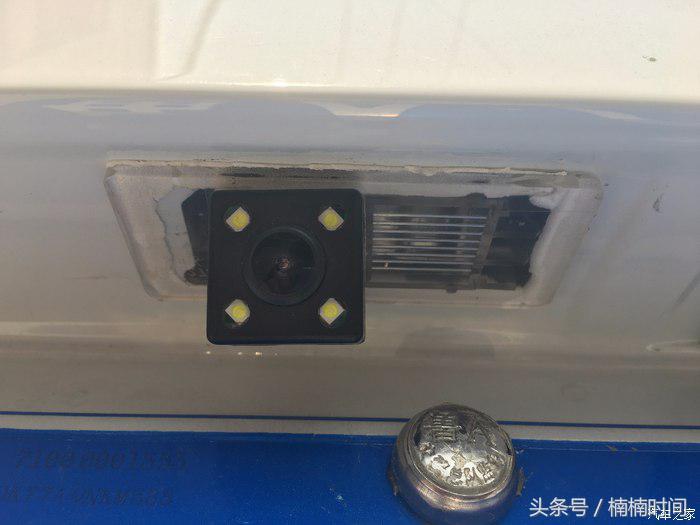

牌照灯摄像头，没有找到合适双面胶，粘的有点难看，这样粘一下既防水又牢固
四儿子装的摄像头晚上效果

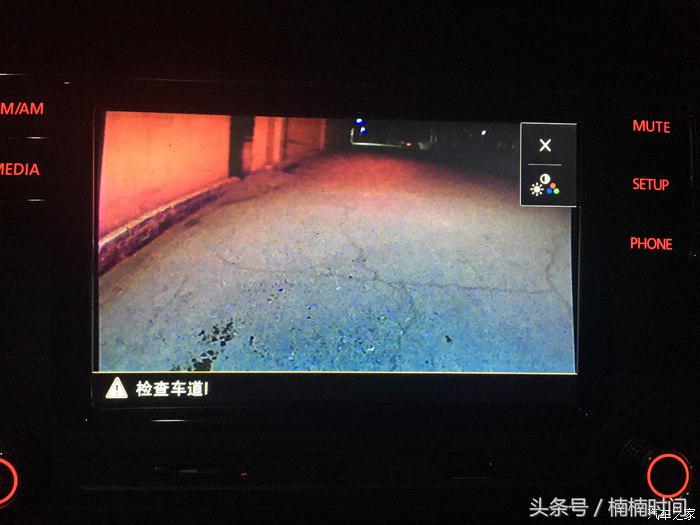

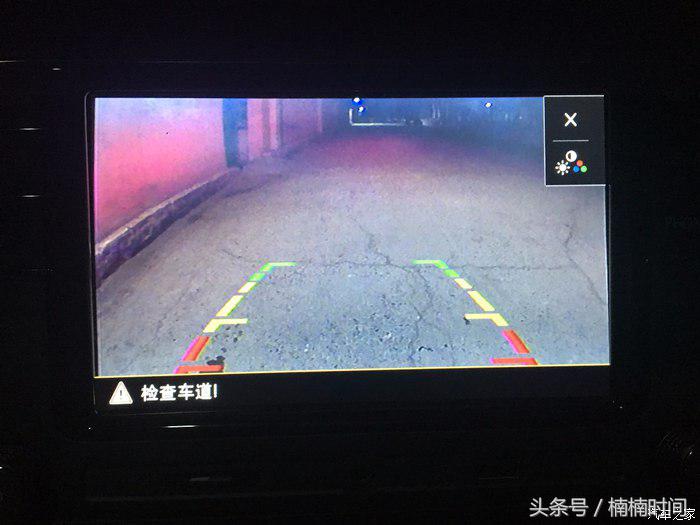

新摄像头晚上效果

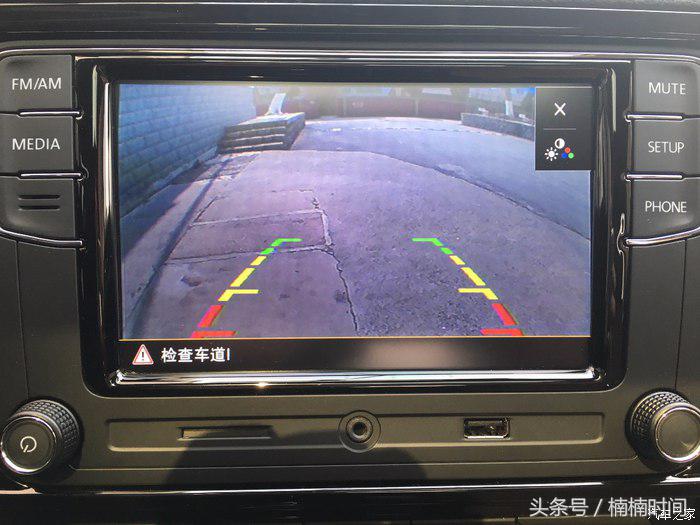

新摄像头白天效果

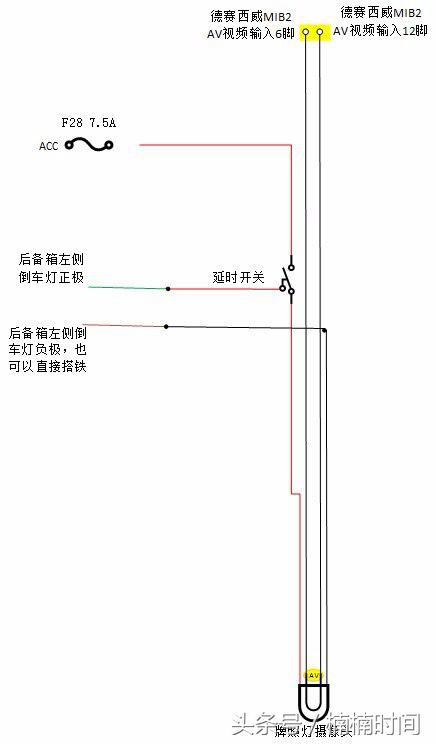

为了让大家对接线有个整体的思路，整理我做了一个电路图，供大家参考。MIB后端和摄像头都是插头，直接插上就行，其余的几条线根据你买的摄像头套装是不是无损加装，自己辨别就行了
至此就全部结束了，这里要说一下的是，原来挂倒档的时候，mib*放播**音乐应该自动停止*放播**或者音量变小，具体我记不清了，开通倒车影像后，音乐音量和倒车雷达的音量一样大，雷达声有点不太好识别了，不知有大神知道怎么解决吗，
节选自车友“chengcai0907”仅供参考
