史上最小的单片机（附教程）

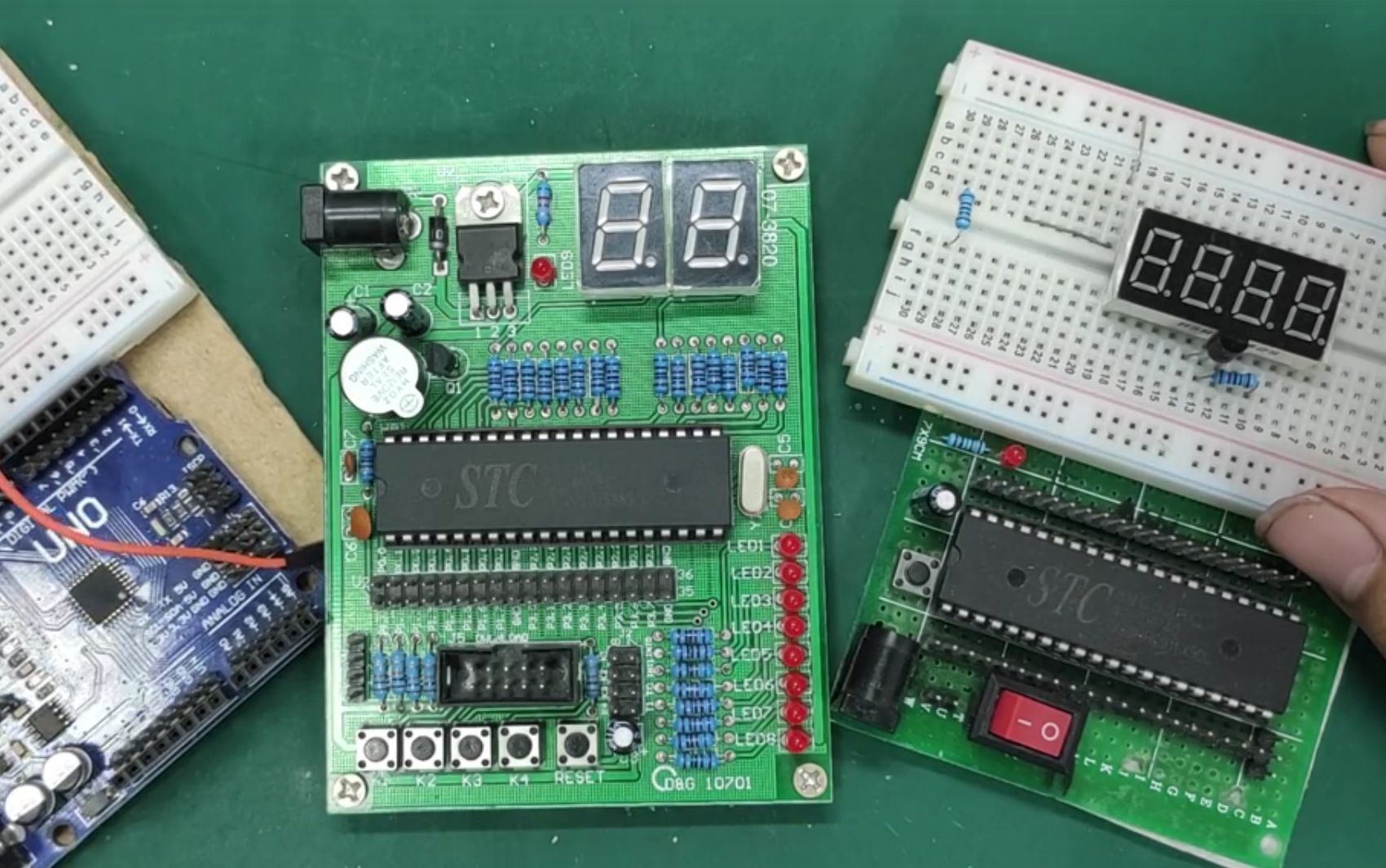

今天我来教大家搭建单片机最小系统 ， 如果作为一个电子爱好者 ， 连单片机都不会使用的话 ， 那真的是一件非常没有面子的事情 ， 很多小白会把单片机系统想的非常复杂 ， 可是单片机也只不过是一块芯片而已 ， 下面我将用7个元 器件， 9根导线 ， 来搭建一个完整的单片机最小系统 ， 如图

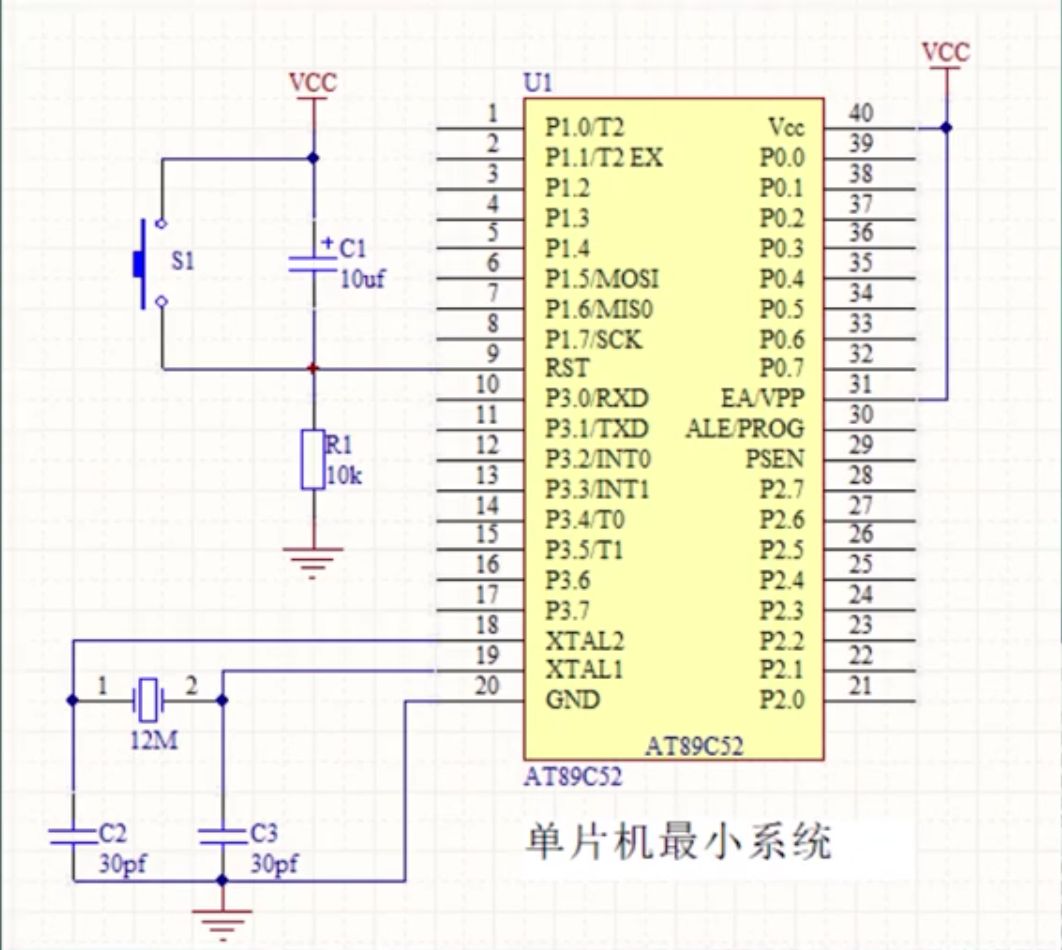

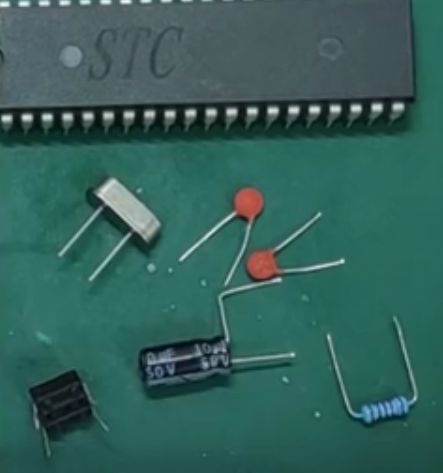

你没有听错就是这么简单 ， 我们先将单片机的最小系统 ， 分为三个部分 ， 首先它的主体就是单片机 ， 作为入门小白来说 ， 我们通常会选用51单片机 ， 接着是他的心脏部分 ， 这是一颗 晶振， 以及两颗30匹法的磁片电容 ， 接着就是单片机复位电路的部分 ， 它是由一个10微法的电容 ， 一个10 k 的电阻 ， 以及一个轻触开关所组成 ， 电路就是这么简单 ， 如图

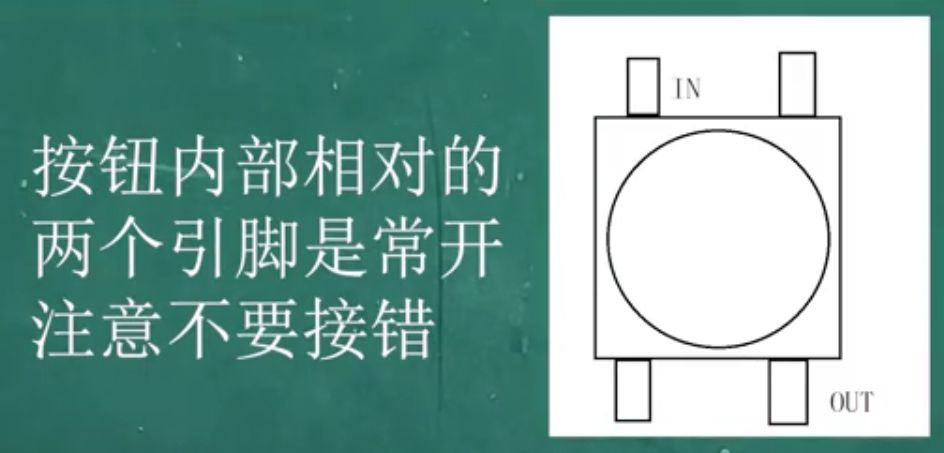

现在我们就开始搭建 ， 这次搭建我使用的是万能的面包板 ， 先将单片机插入面包板 ， 我们先来搭建单片机的供电部分 ， 一共有三根线 ， 单片机从左边有凹槽的左下角开始数 ， 分别是1-20 ， 逆时针往上是21一直到40 ， 在他的40银角是正极 ， 20银角是负极 ， 其中在这一侧31号银角 ， 也要随着电源接高电位 ， 现在单片机具备好了上电条件 ， 接着我们接他的心脏部分 ， 这是一颗12赫兹的精震 ， 这是两片30匹法的瓷片电容 ， 也可以用22匹法的 ， 作用是滤除精震工作时 ， 产生的一些斜波 ， 将精震的两个银角 ， 接在单片机的 18、19 号 引脚 ， 现在我们来搭建 ， 最后的复位电路部分 ， 最后引出一只线到单片机的第九 脚

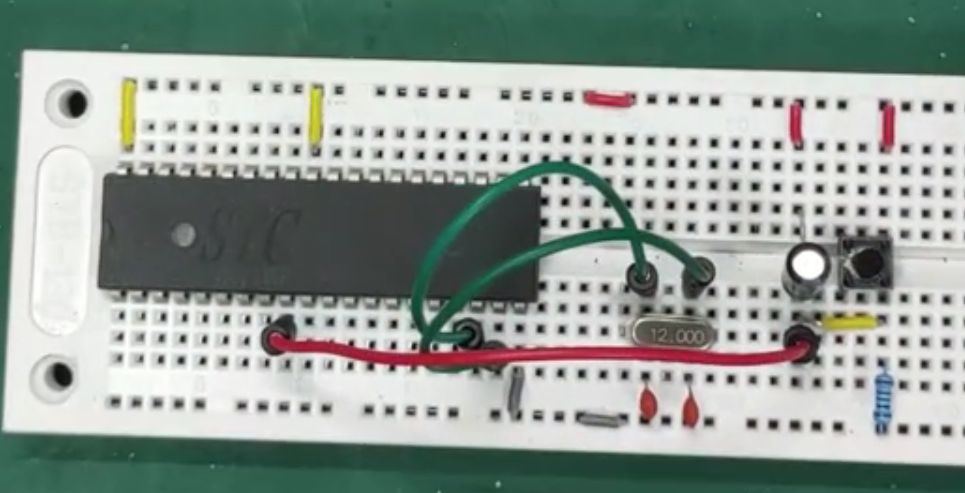

现在一个完整的单片机最小系统 ， 已经搭建出来了 （ 如图）

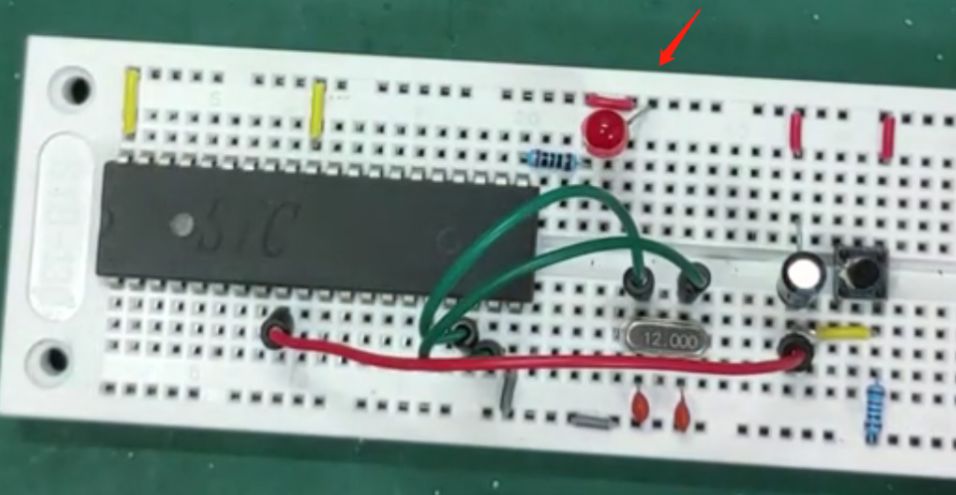

最后我们再搭建一个指示电路 ， 看一下这个单片机是否能够正常运行 ， 这是一颗200欧的电阻 ， 一颗发光二极管 （ 如图）

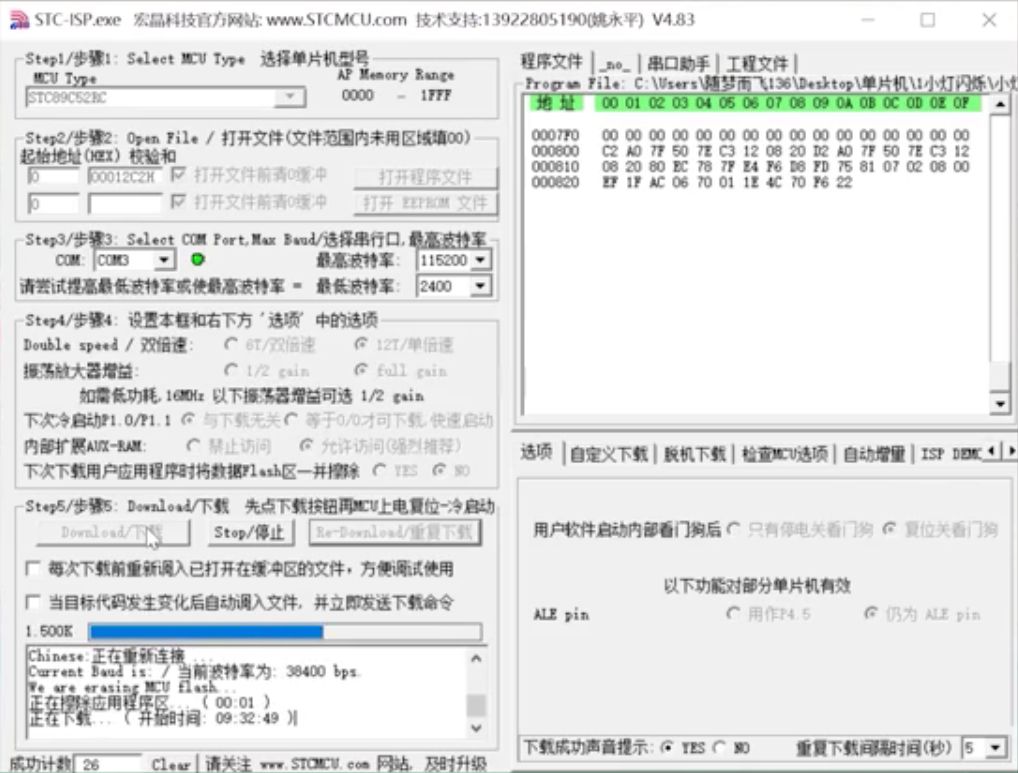

现在我们进行程序的 烧 写 ， 型号选择 stc 89 c 52 r c ， 接着打开我们要稍写的程序 ， 我 烧 写的是一个小灯闪烁的程序 ， 我使用的串形接口是 com 3 ， 不同的电脑有时不一样 ， 波特率按照他默认的波特率就可以 ， 如果 烧 写不成功 ， 可以将波特率调低一点 ， 现在开始 烧 写

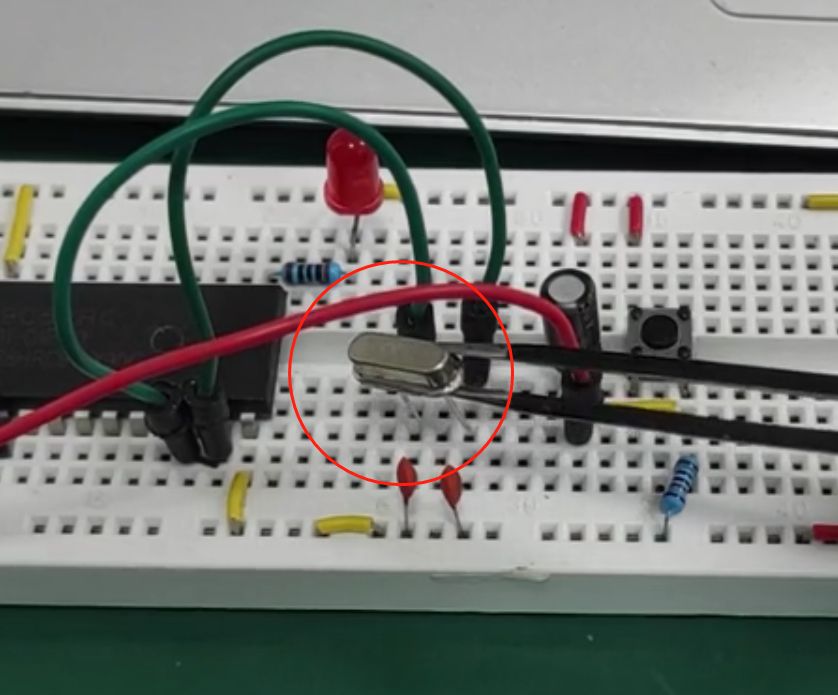

现在可以看见小灯不停的闪烁 ， 说明 我们的单片机系统搭建的仪器良好 ， 此时我按下复位按钮 ， 输出为高电 平， 指示灯不亮 ， 复位电路工作正常 ， 有朋友不太清楚 晶振 在电路中到底起着什么关键性的作用 ， 那我们现在就将 晶振 拔下来 ， 看一下会有什么样的现象 ， 将 晶振 拔下来之后单片机立马停止工作
晶振 在单片机电路当中 ， 就好比一颗心脏 ， 没有他单片机就无法工作 ， 我们将它插上 ， 晶振 的频率越大他的速度也就越快 ， 当然也不是越大越好 ， 要根据单片机的型号来匹配合适的 晶振， 好了这期的内容大家都学会了吗 ， 有什么不明白的可以在评论区讨论 ， 谢谢大家观看我们下期再见
