灯具、开关、电源插座是建筑电气图纸中的最常见的设计内容，每个设计对象都用图形符号在图纸中进行描述。需要我们掌握这些图形符号的含义，只有这样我们才能正确的读识图纸，或者进行专业设计。

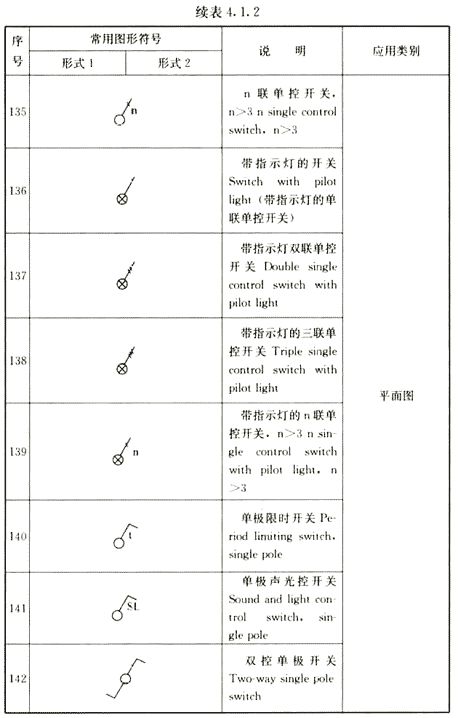

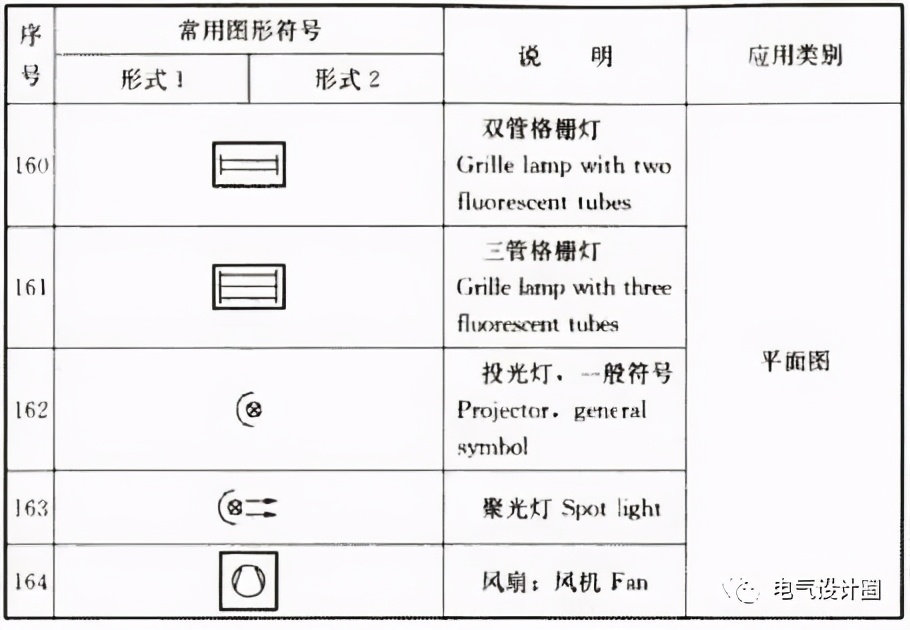

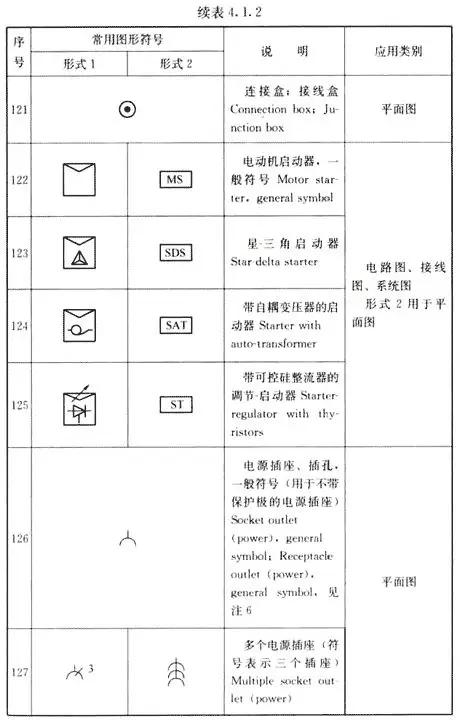

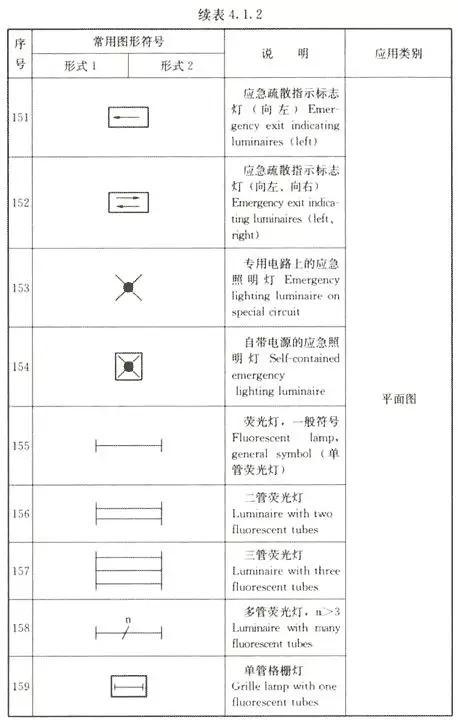

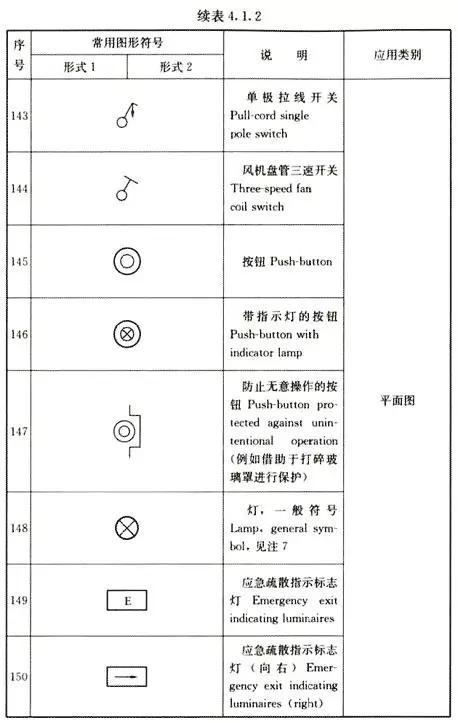

通常，灯具、开关、电源插座这些是出现在强电图纸中的，所有图纸符号也不是自己定义的，一般是按国标规范的图形符号进行图纸设计的。国标对强电图纸中的灯、开关和电源插座的图纸符号定义如下，绘图一定要按国标进行绘制，这样的图纸才易读易用。

图纸和图形符号的关系可以这样说，当下在你能看到的图纸中所设计的内容，包括设计、绘制方法以及图形符号均有规范和标准。

附：电气图纸符号大全

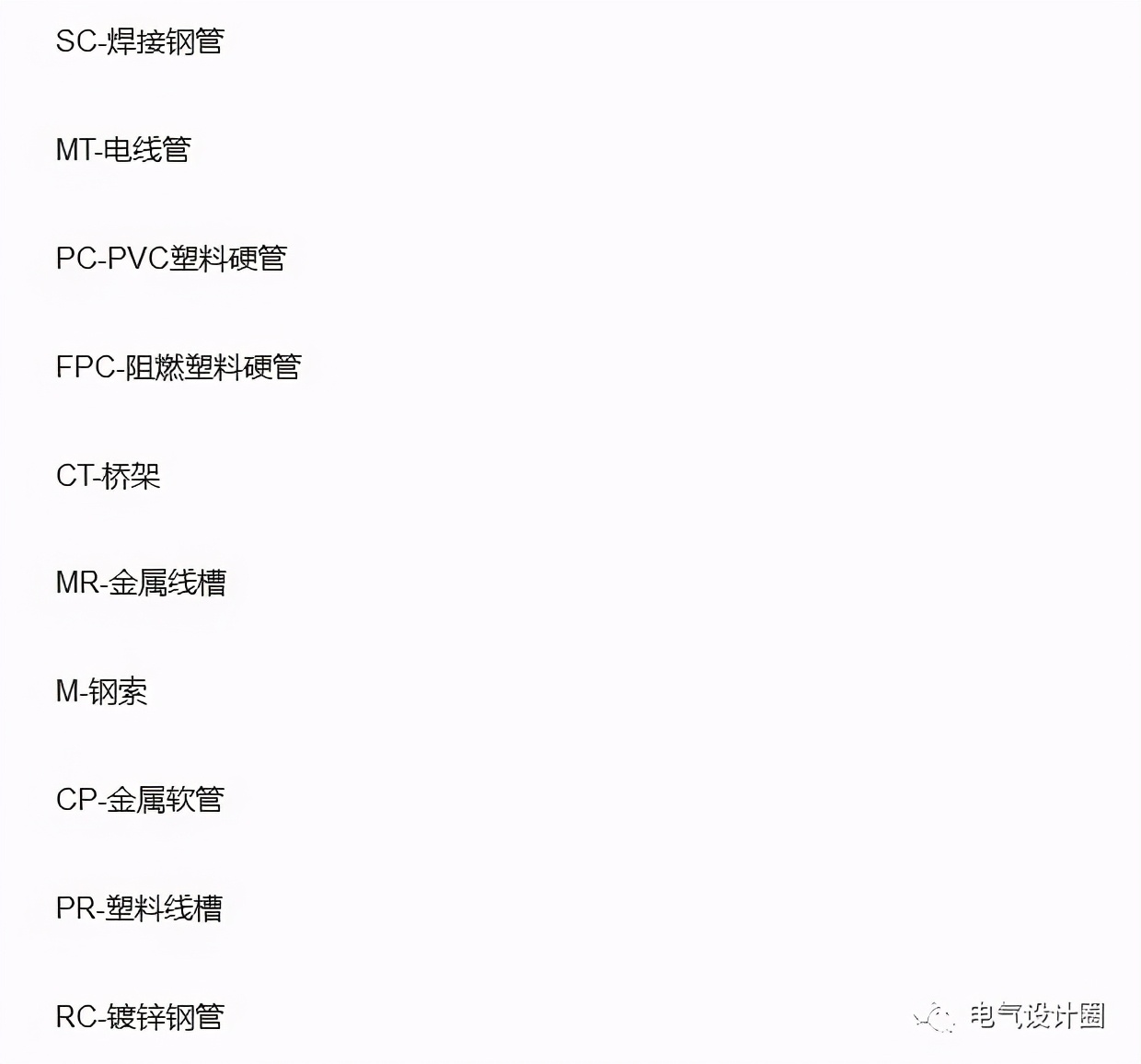

（1）导线穿管表示：

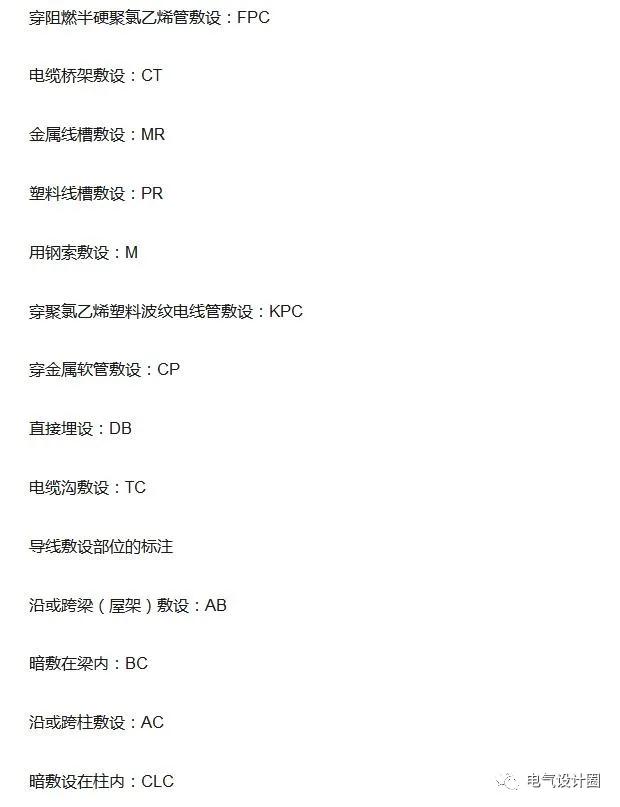

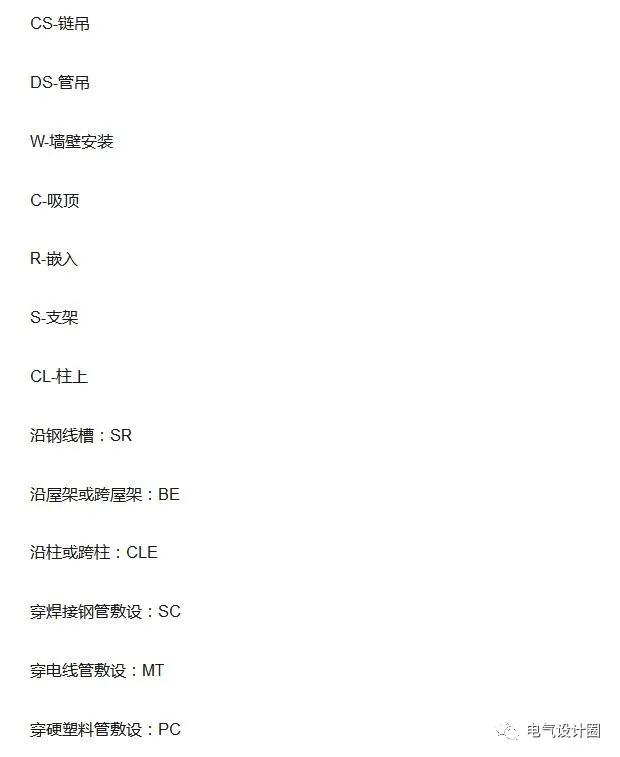

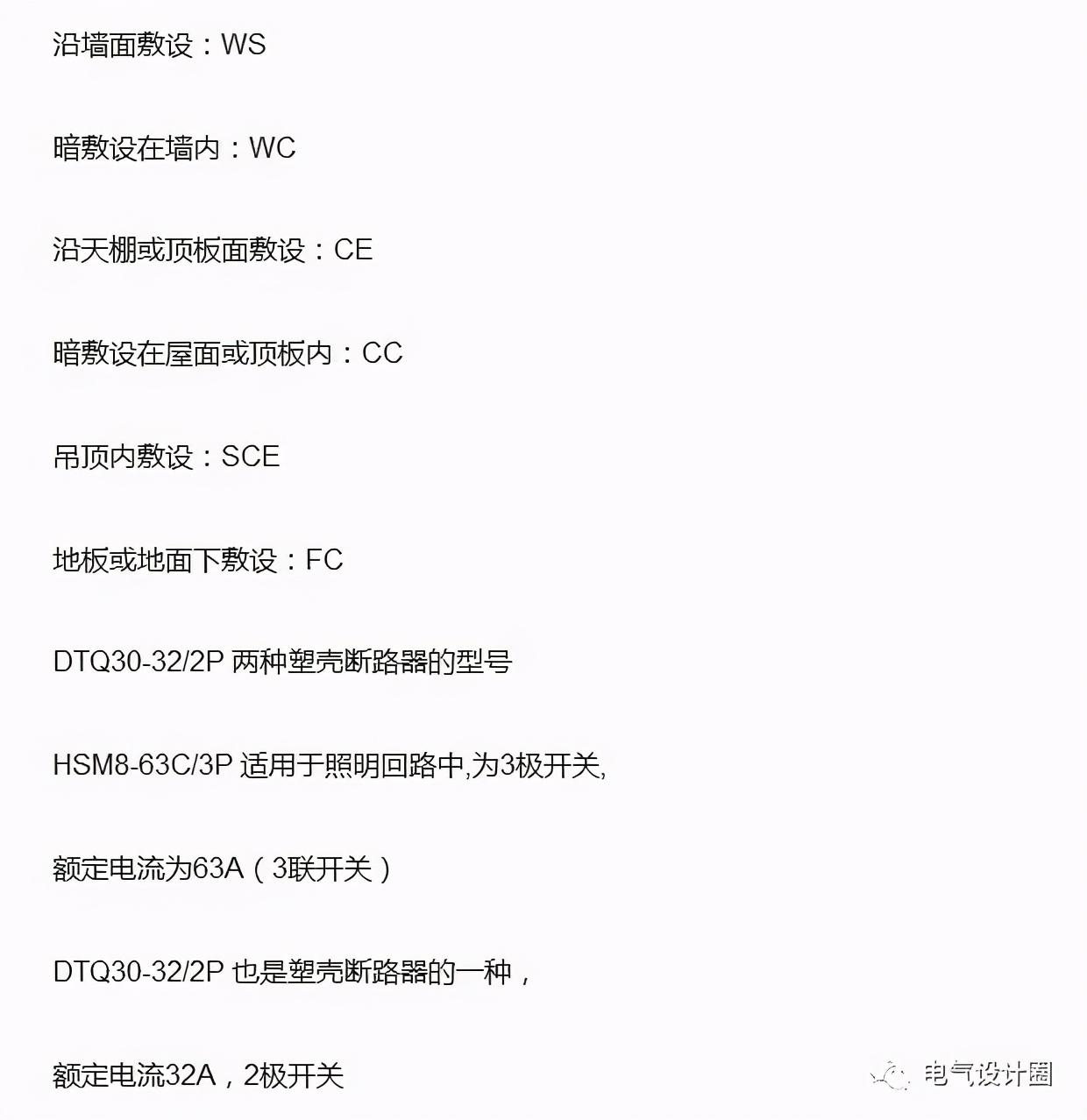

（2）导线敷设方式表示：

（3）灯具安装方式的表示：

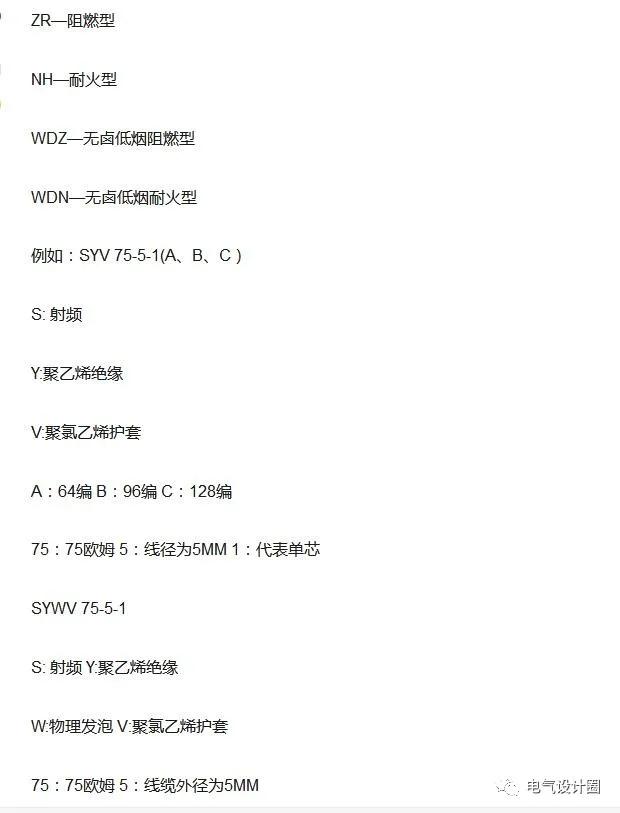

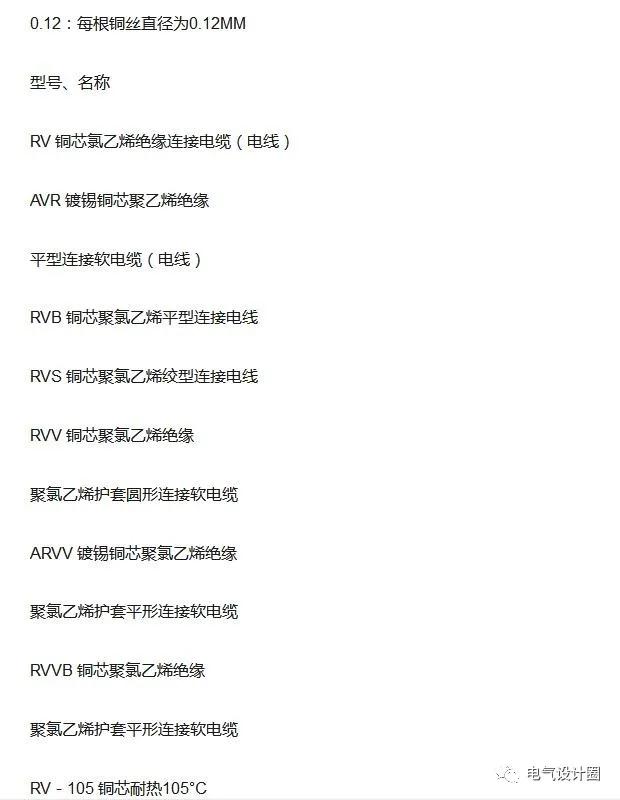

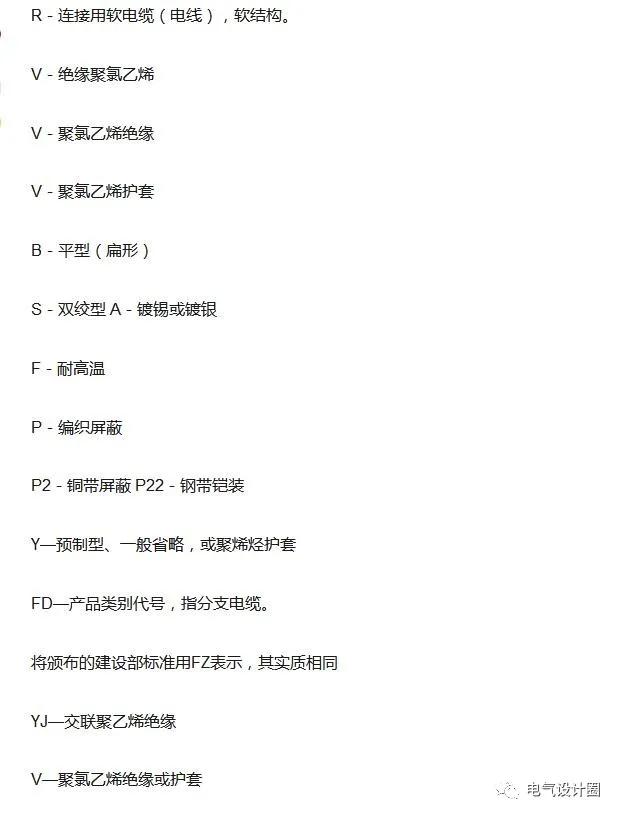

（4）型号的含义：
