Code As Diagrams

本文章节索引

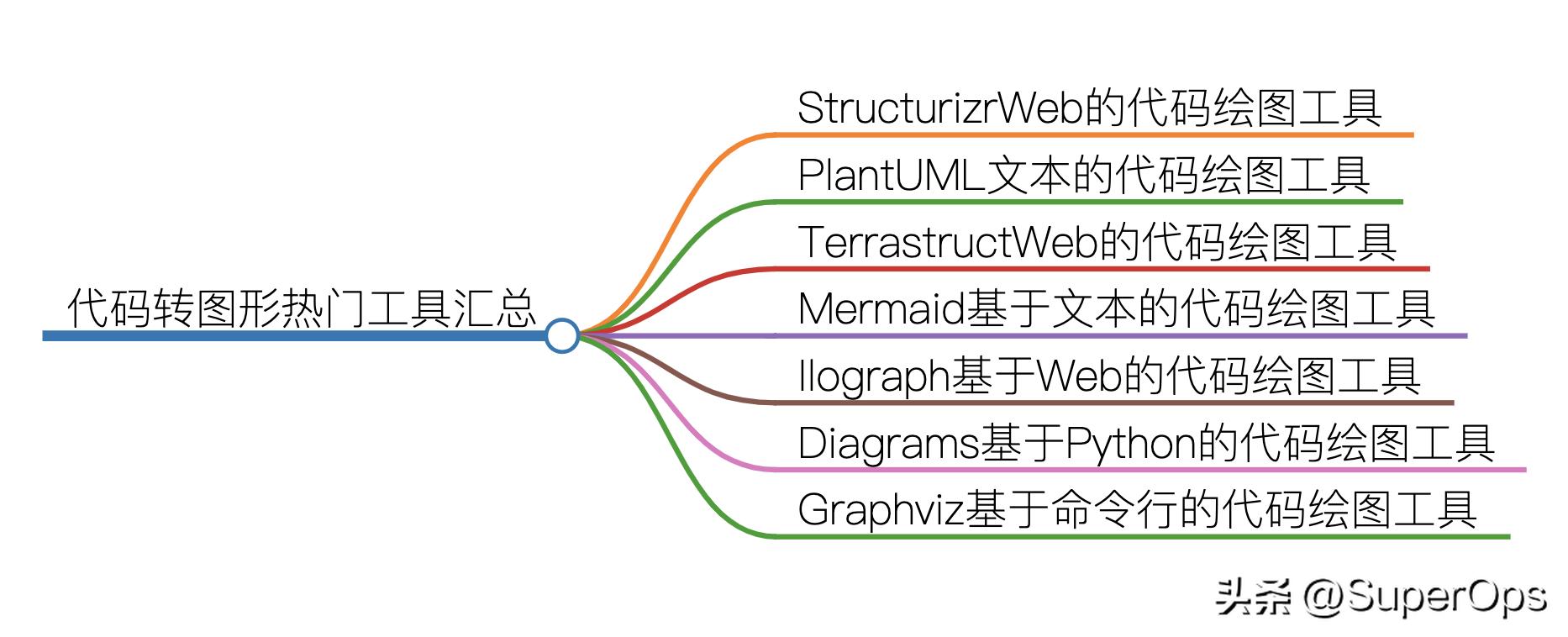

绘制软件架构图表为我们如何传达复杂性提供了几个好处。清晰的系统设计能够让工程团队更好地理解架构并规划未来的开发，同时识别潜在问题。

代码图表工具涉及使用标记语言编写模型对象、关系和图表，可以将其检入源代码控制。这些工具通常包括自动布局功能，可自动绘制图表。

Structurizr工具

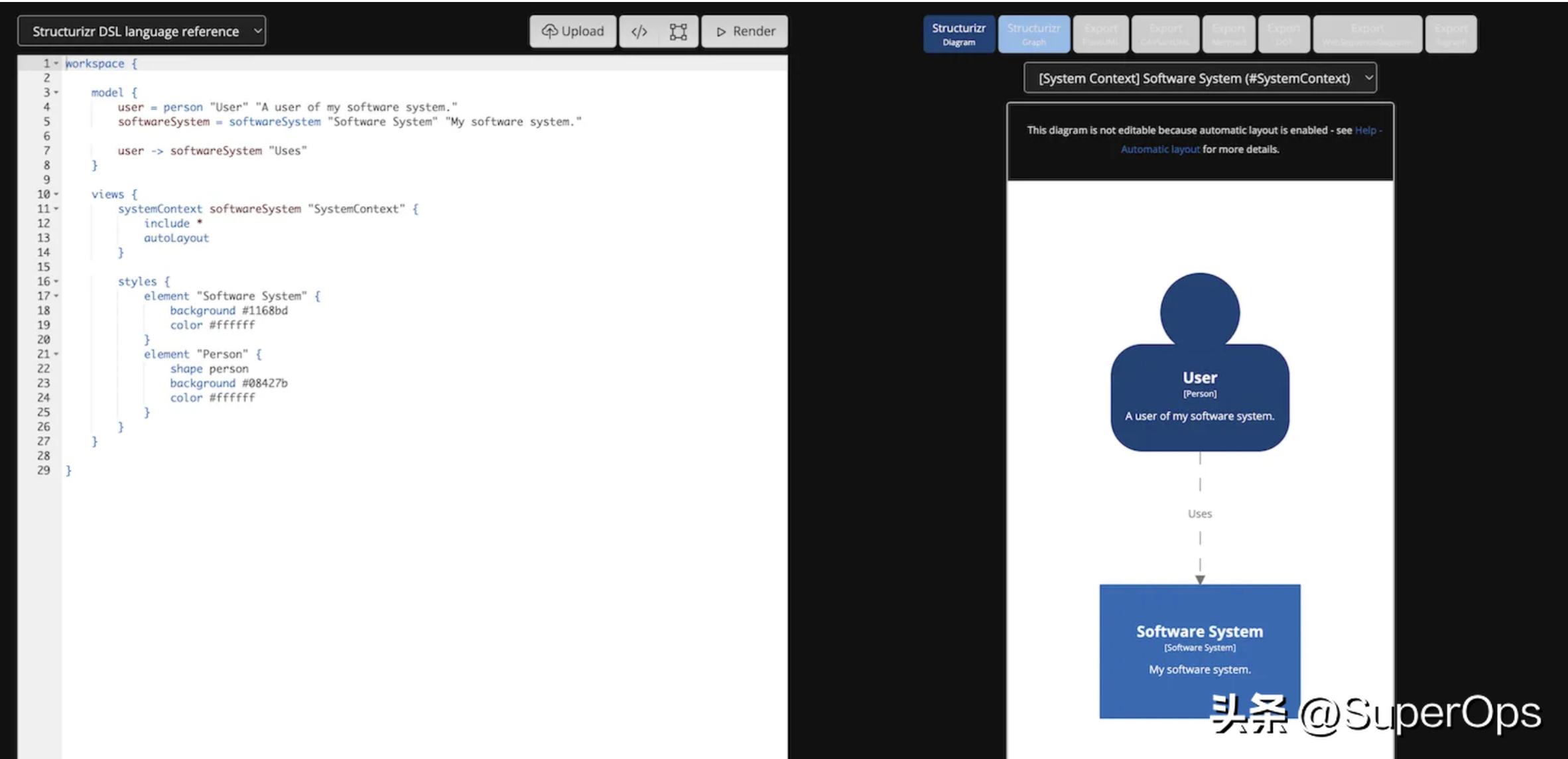

Structurizr是一款基于Web的代码绘图工具，可帮助团队在软件开发过程中创建和维护软件架构图表。它提供了一个简单的界面和易于使用的API，使得使用者可以创建和分享有关软件系统架构的图表和文档。

Structurizr支持多种不同的架构图类型，包括高层级的系统架构图、容器图、组件图和部署图等。使用者可以将这些图表嵌入到项目文档中，或者通过Structurizr的在线平台共享和协作。Structurizr还提供了许多有用的功能，例如与代码库集成、版本控制、注释支持、自动布局和自动生成文档等。

Structurizr可以帮助软件开发团队更好地理解和沟通他们的软件系统架构，促进团队合作和知识共享。它是一款非常实用的工具，可以帮助开发团队在软件开发过程中更好地管理和维护软件系统的架构。

PlantUML

PlantUML是一款基于文本的代码绘图工具，可以用简洁的文本描述语言快速绘制各种类型的UML图、流程图、网络拓扑图等，支持输出PNG、SVG、PDF等多种格式，是开发者快速绘图的好帮手。PlantUML还支持与多种编辑器、IDE集成，如VS Code、Eclipse、IntelliJ IDEA等，使得开发者可以在自己熟悉的编辑器中快速绘制和预览图表。

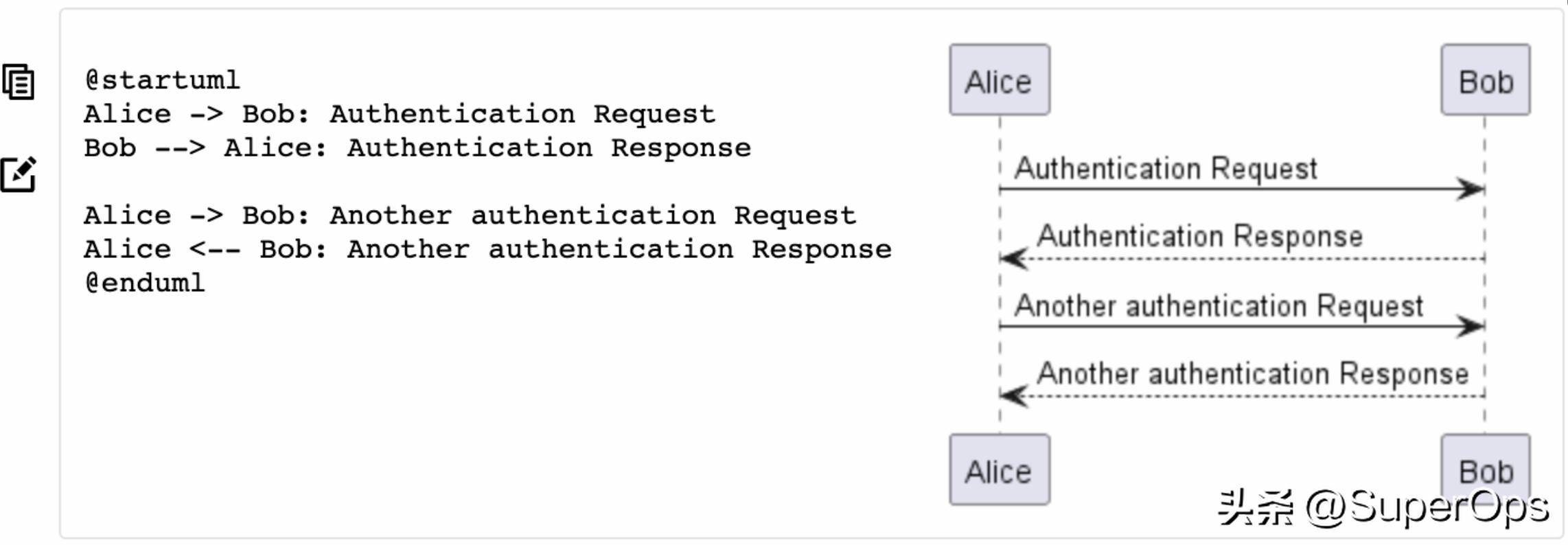

PlantUML的文本描述语言非常简单易懂，使用者只需根据预定义的语法规则编写文本即可绘制各种类型的图表。例如，以下是PlantUML绘制一个简单类图的示例代码：

@startuml
class Car {
  + start()
  + stop()
}

class Driver {
  - name
  + drive(Car)
}

Driver -> Car : drives >
@enduml

使用者可以在编辑器中直接在代码中修改，或者使用PlantUML官方提供的在线编辑器和预览器（https://plantuml.com/zh/）进行编辑和预览。PlantUML还支持多种插件和扩展，可以方便地将PlantUML集成到自己的开发工作流程中。

Terrastruct

Terrastruct是一款基于Web的代码绘图工具，用于创建和维护基础设施架构图表。它可以帮助开发人员和运维团队更好地理解他们的基础设施，并规划未来的发展。

Terrastruct使用简单的文本描述语言来描述基础设施，并可以将这些描述转换为各种类型的图表，例如网络拓扑图、服务器架构图、应用程序依赖图等。使用者可以将这些图表嵌入到项目文档中，或者通过Terrastruct的在线平台共享和协作。

Terrastruct还提供了许多有用的功能，例如与代码库集成、版本控制、注释支持、自动布局和自动生成文档等。它还提供了强大的过滤器和搜索功能，使得使用者可以轻松地查找和分析特定的基础设施组件。

Terrastruct的开源版本D2可以帮助开发人员和运维团队更好地管理和维护他们的基础设施架构。它是一款非常实用的工具，可以帮助团队更好地沟通和协作，并提高生产力。

Mermaid

Mermaid是一款基于文本的代码绘图工具，用于快速绘制各种类型的流程图、序列图、甘特图等。它使用简单的文本描述语言来描述图表，并可以将这些描述转换为SVG、PNG、PDF等多种格式，使得开发者可以快速绘制和分享图表。

Mermaid的文本描述语言非常简单易懂，使用者只需根据预定义的语法规则编写文本即可绘制各种类型的图表。例如，以下是Mermaid绘制一个简单流程图的示例代码：

graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;

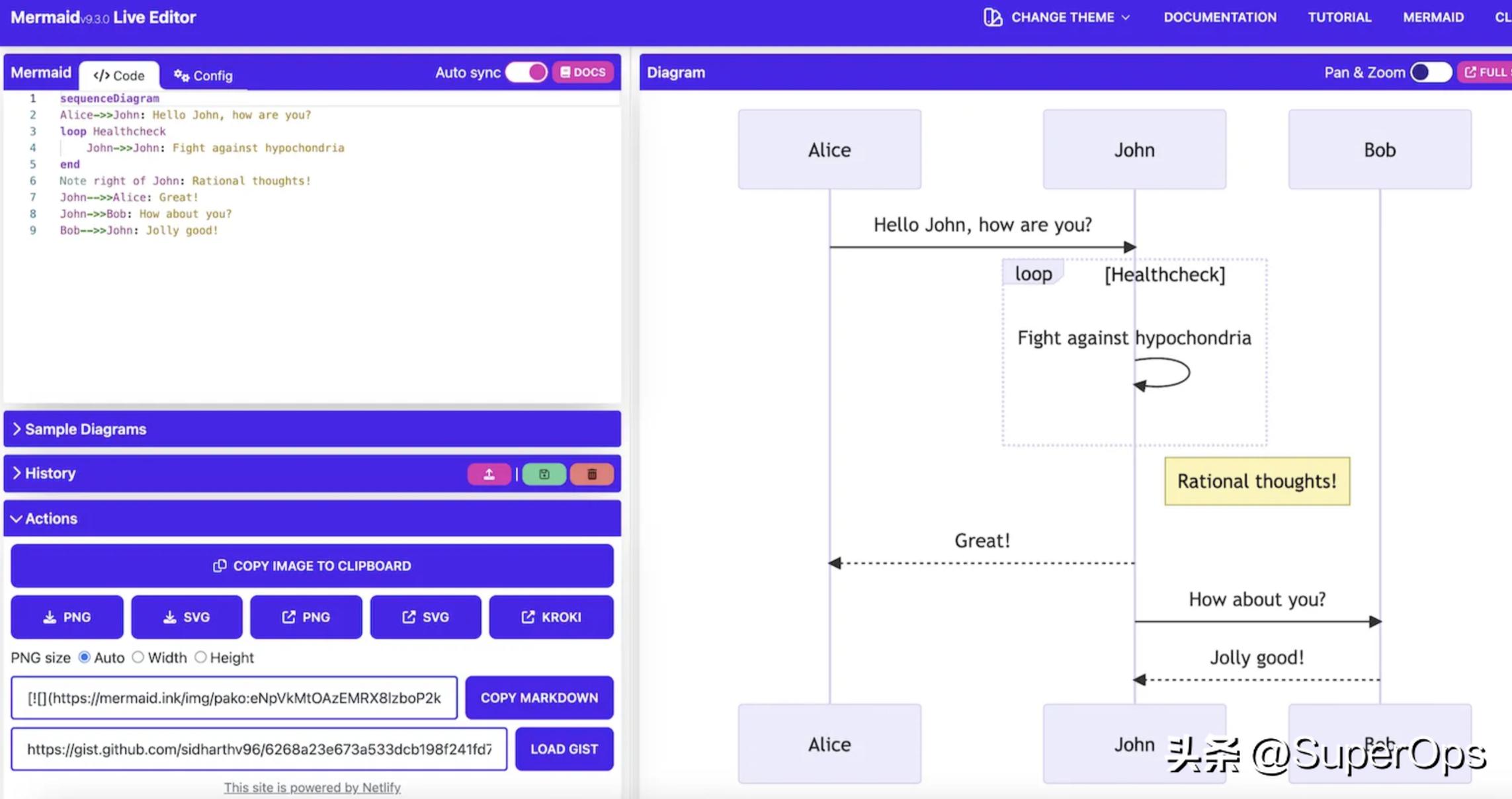

使用者可以在编辑器中直接在代码中修改，或者使用Mermaid官方提供的在线编辑器和预览器（https://mermaid-js.github.io/mermaid-live-editor/）进行编辑和预览。

Mermaid还支持与多种编辑器、IDE集成，如VS Code、Atom等，使得开发者可以在自己熟悉的编辑器中快速绘制和预览图表。Mermaid还提供了多种主题和样式，使用者可以根据自己的喜好自定义图表外观。

Mermaid是一个轻量级的代码绘图工具，适合快速绘制各种类型的图表。它的简单易用和灵活性使得它成为许多开发者的首选。

Ilograph

Ilograph是一款基于Web的代码绘图工具，用于创建和维护软件架构图表。它可以帮助开发人员更好地理解他们的软件系统，并规划未来的发展。

Ilograph使用简单的文本描述语言来描述软件架构，并可以将这些描述转换为各种类型的图表，例如系统架构图、容器图、组件图等。使用者可以将这些图表嵌入到项目文档中，或者通过Ilograph的在线平台共享和协作。

Ilograph还提供了许多有用的功能，例如与代码库集成、版本控制、注释支持、自动布局和自动生成文档等。它还提供了强大的过滤器和搜索功能，使得使用者可以轻松地查找和分析特定的软件组件。

Ilograph与多种编辑器、IDE集成，如VS Code、Atom等，使得开发者可以在自己熟悉的编辑器中快速绘制和预览图表。Ilograph还提供了多种主题和样式，使用者可以根据自己的喜好自定义图表外观。

Ilograph可以帮助开发人员更好地管理和维护他们的软件架构。它是一款非常实用的工具，可以帮助团队更好地沟通和协作，并提高生产力。

Diagrams

Diagrams是一款基于Python的代码绘图工具，用于创建和维护各种类型的架构图表。它可以帮助开发人员更好地理解他们的系统，并规划未来的发展。

Diagrams使用Python代码来描述软件架构，并可以将这些描述转换为各种类型的图表，例如系统架构图、容器图、组件图等。它支持多种图表类型和布局算法，可以满足不同类型的需求。

Diagrams还提供了许多有用的功能，例如与代码库集成、版本控制、注释支持、自动布局和自动生成文档等。它还提供了强大的过滤器和搜索功能，使得使用者可以轻松地查找和分析特定的软件组件。

Diagrams的代码非常简洁明了，使用者只需根据预定义的语法规则编写Python代码即可绘制各种类型的图表。例如，以下是Diagrams绘制一个简单系统架构图的示例代码：

from diagrams import Cluster, Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Simple Web Service", show=False):
    ELB("lb") >> EC2("web") >> RDS("userdb")

使用者可以在编辑器中直接在代码中修改，或者使用Diagrams官方提供的在线编辑器和预览器（https://diagrams.mingrammer.com/docs/getting-started/installation）进行编辑和预览。

Diagrams可以帮助开发人员更好地管理和维护他们的软件架构。它是一款非常实用的工具，可以帮助团队更好地沟通和协作，并提高生产力。

Graphviz

Graphviz是一款基于命令行的代码绘图工具，用于创建和维护各种类型的图表，包括流程图、网络拓扑图、类图等。它使用简单的文本描述语言来描述图表，并可以将这些描述转换为各种类型的图表，例如PNG、SVG、PDF等。Graphviz是开源的，适用于各种平台，包括Windows、Linux和MacOS等。

Graphviz的文本描述语言非常简单易懂，基于DOT语言，使用者只需根据预定义的语法规则编写文本即可绘制各种类型的图表。例如，以下是Graphviz绘制一个简单流程图的示例代码：

digraph G {
    start -> A
    A -> B
    B -> C
    C -> end
}

使用者可以在命令行中直接运行Graphviz的dot命令将文本描述转换为图表。Graphviz还提供了多种工具和库，包括GUI界面和API接口，使得使用者可以更方便地创建和编辑图表。此外，Graphviz还提供了多种布局算法和样式选项，使用者可以根据自己的需求自定义图表外观。

Graphviz可以帮助开发人员更好地管理和维护他们的软件架构。它是一款非常实用的工具，可以帮助团队更好地沟通和协作，并提高生产力。

总结说明

由于最近业余时间一直在不停的更新《shell脚本编程最佳实践》专栏，专栏中涉及到了很多图形图标工具，因此今天专门整理汇总了下我常用的图表绘图工具分享给大家，希望对大家日常绘图有所帮助。 如果对我编写的《shell脚本编程最佳实践》感兴趣，想快速了解一线互联网大厂的日常使用最佳实践，可以关注我或购买专栏，我会尽最大努力让您觉得物有所值。
